Thay main Asus Vivobook 14 Flip TP3407SA Ultra 7 256V đúng mã, test kỹ trước khi giao
Nếu Asus Vivobook 14 Flip TP3407SA bị không lên nguồn, không nhận sạc USB-C, treo logo ASUS, không nhận SSD M.2 NVMe, mất cảm ứng xoay gập, mất HDMI, lỗi Thunderbolt 4, không nhận Wi-Fi 7, camera IR không hoạt động hoặc lỗi sau khi vào nước, Laptop LD sẽ kiểm tra trước để xác định nên sửa main hay thay main Asus Vivobook 14 Flip TP3407SA CPU Intel Core Ultra 7 256V.
Bo mạch được đối chiếu theo đúng dòng Vivobook 14 Flip TP3407SA, CPU Ultra 7 256V, RAM LPDDR5X 16GB on-package, SSD M.2 2280 PCIe 4.0, GPU Intel Arc 140V, cụm cổng Thunderbolt 4/USB-C/HDMI/MicroSD và mạch sạc Type-C trước khi lắp. Khách thay tại cửa hàng được hỗ trợ công lắp, kiểm tra lại các chức năng chính và nhận phiếu bảo hành rõ ràng.
Xác thực kỹ thuật
Thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo máy thực tế, mã linh kiện ASUS, cấu hình TP3407SA Ultra 7 256V và kinh nghiệm thay main laptop từ năm 2013, giúp khách chọn đúng bo mạch cho dòng máy xoay gập 14 inch, hạn chế nhầm sang bản Ultra 5 226V, Ultra 7 258V hoặc dòng TP3407AA.
- Vivobook 14 Flip
- TP3407SA
- Core Ultra 7 256V
- Intel Arc 140V
- NPU 47 TOPS
- 16GB LPDDR5X
- M.2 2280 PCIe 4.0
- Thunderbolt 4
- OLED Touch
- BH 1 đổi 1
Cần gửi gì để Laptop LD báo đúng main?
Asus Vivobook 14 Flip TP3407SA có nhiều cấu hình CPU và RAM on-package khác nhau. Bản Ultra 7 256V đi kèm 16GB LPDDR5X, khác với bản Ultra 7 258V 32GB và bản Ultra 5 226V, nên cần đối chiếu đúng cấu hình trước khi báo main.
Thông tin nên gửi trước
- Ảnh tem đáy máy, serial hoặc part number nếu còn rõ.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh tem linh kiện ASUS hoặc mã in trên bo mạch khu vực SSD, BIOS, CPU.
- Ảnh khu vực CPU Ultra 7 256V, RAM on-package, khe SSD M.2 2280, IC sạc USB-C, cụm cổng Thunderbolt 4/USB-C/HDMI/MicroSD.
- Mô tả lỗi thực tế: không nguồn, không sạc Type-C, treo logo, mất cảm ứng, mất xoay gập, không nhận SSD, lỗi Wi-Fi, vào nước hoặc từng sửa bo mạch.
Lợi ích khi gửi đủ ảnh
- Báo đúng bo mạch theo CPU Ultra 7 256V và RAM 16GB on-package.
- Biết trước nên sửa vùng sạc USB-C, nguồn, BIOS, cảm ứng, SSD hay thay cả bo mạch.
- Đối chiếu đúng màn OLED cảm ứng, cáp cảm ứng, bản lề xoay gập và cụm cổng ngoài.
- Rút ngắn thời gian khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Vị trí linh kiện và ảnh tổng thể main Asus Vivobook 14 Flip TP3407SA Ultra 7 256V
Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU Ultra 7 256V, RAM LPDDR5X on-package, khe SSD M.2 2280, IC sạc Type-C, Wi-Fi 7, BIOS, cáp màn hình/cảm ứng và cụm cổng ngoài.

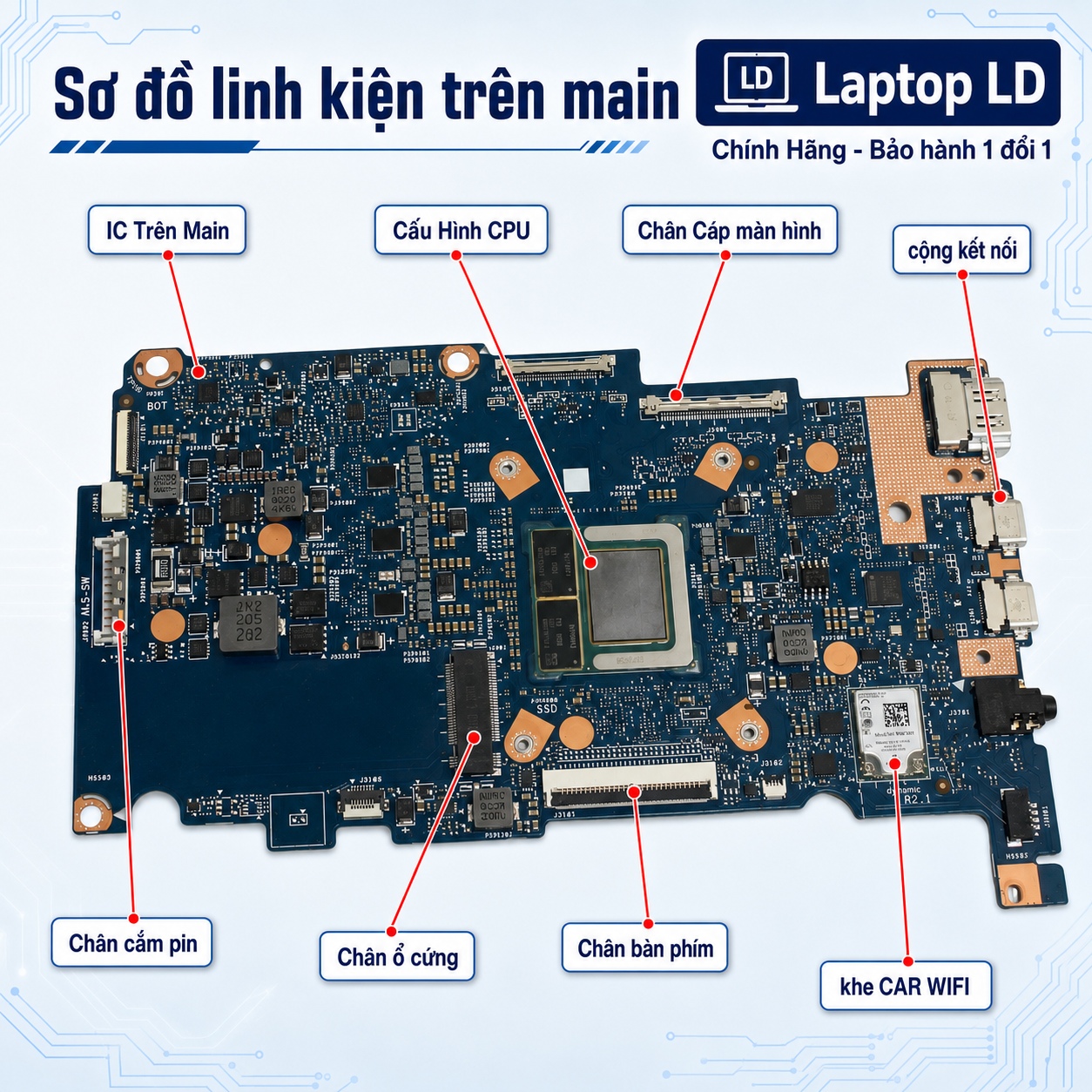

Vị trí CPU Ultra 7 256V, RAM LPDDR5X, SSD M.2 2280 và cụm cổng trên main Asus Vivobook 14 Flip TP3407SA

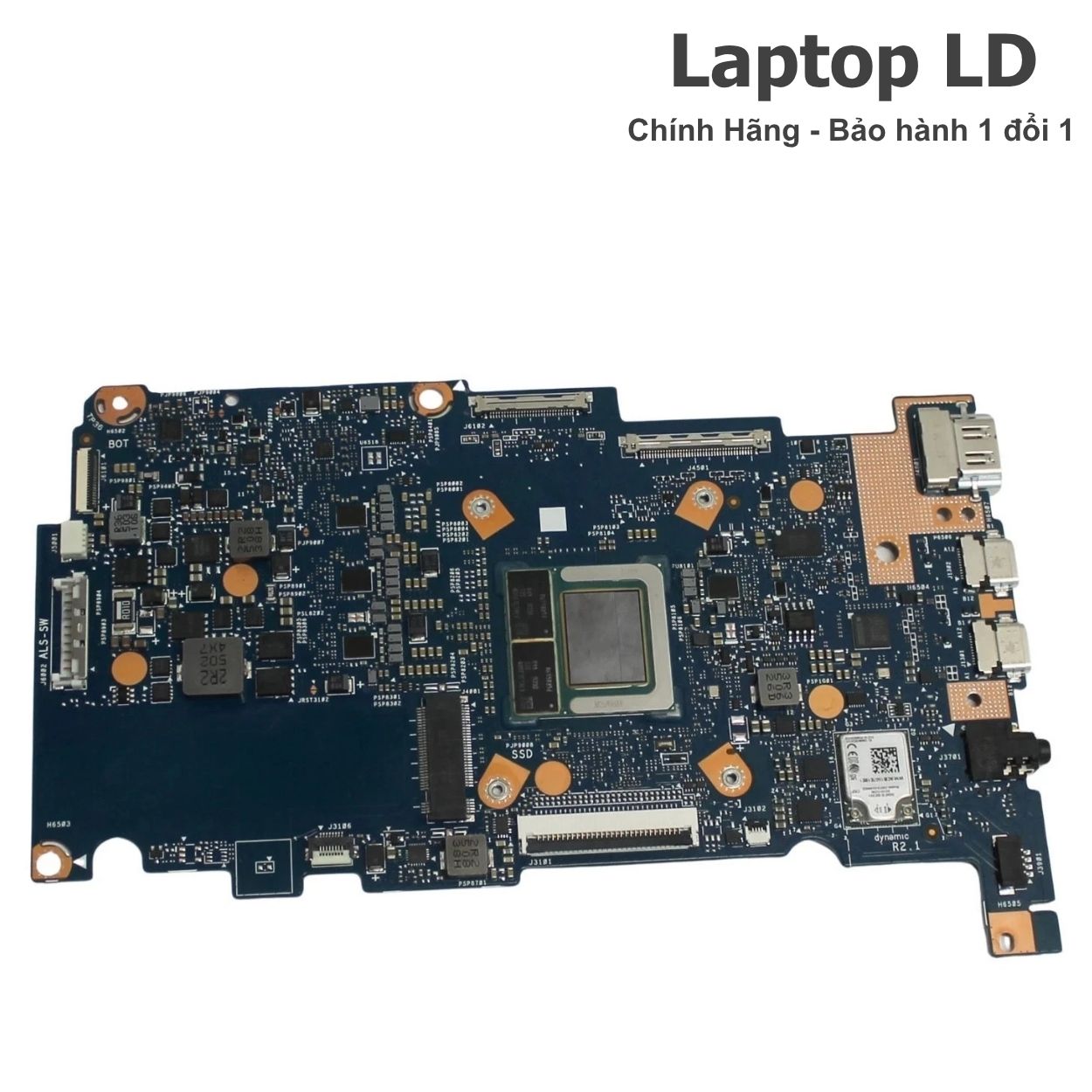

Mặt trước main Asus Vivobook 14 Flip TP3407SA Ultra 7 256V – đối chiếu layout CPU, RAM, SSD và cụm cổng
Mặt sau main Asus Vivobook 14 Flip TP3407SA Ultra 7 256V – kiểm tra mã bo mạch, điểm tiếp xúc và tình trạng linh kiện
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá được báo sau khi đối chiếu đúng model, CPU Ultra 7 256V, RAM 16GB on-package, tình trạng bo mạch và gói bảo hành. Với dòng main AI PC đời mới, số lượng có thể thay đổi theo ngày nên khách nên liên hệ trước khi đặt.
Công lắp
Khi thay bo mạch tại Laptop LD, khách được hỗ trợ công lắp và kiểm tra lại máy trước khi bàn giao. Nếu máy phát sinh lỗi phụ như SSD, màn OLED, cảm ứng, pin, sạc, cáp, bàn phím, touchpad hoặc camera IR, kỹ thuật sẽ báo riêng trước khi xử lý.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể chờ lấy khi có sẵn đúng main và máy không vào nước, không chập cháy nặng, không phát sinh lỗi phụ. Máy từng sửa nhiều lần cần rà soát kỹ hơn để hạn chế lỗi tái phát.
Cam kết khi thay main tại Laptop LD
- Đối chiếu bo mạch trước khi lắp, không thay chéo khi chưa xác minh.
- Kiểm tra nguồn, sạc USB-C, RAM LPDDR5X, SSD M.2 NVMe, màn OLED, cảm ứng, Wi-Fi, Bluetooth, âm thanh, bàn phím, touchpad, camera IR, HDMI, MicroSD, Thunderbolt 4 và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng.
Bo mạch Asus Vivobook 14 Flip TP3407SA Ultra 7 256V dùng cho máy nào?
Dòng máy phù hợp
- Asus Vivobook 14 Flip TP3407SA / Asus Vivobook 14 Flip OLED TP3407SA.
- Cấu hình dùng CPU Intel Core Ultra 7 Processor 256V onboard.
- RAM 16GB LPDDR5X Memory on Package, không có khe RAM rời.
- GPU Intel Arc Graphics 140V tích hợp trong CPU.
- Ổ cứng dùng 1 khe M.2 2280 PCIe 4.0 x4 NVMe.
- Màn OLED cảm ứng 14 inch WUXGA 1920x1200, 16:10, 60Hz, hỗ trợ bút stylus.
Không nên thay chéo khi chưa kiểm
- Không nhầm TP3407SA với TP3407AA hoặc các dòng Vivobook Flip đời cũ.
- Không nhầm Ultra 7 256V 16GB với Ultra 7 258V 32GB hoặc Ultra 5 226V 16GB.
- Không ghi VGA rời, LAN RJ-45 hoặc SSD SATA cho bản này.
- Không ghi RAM SODIMM vì RAM LPDDR5X nằm on-package theo CPU Lunar Lake.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| CPU | Intel Core Ultra 7 256V, 8 nhân 8 luồng, xung 2.20GHz, Turbo 4.80GHz, cache 12MB. | Nhầm sang Ultra 7 258V hoặc Ultra 5 226V. |
| RAM | 16GB LPDDR5X Memory on Package, tối đa 16GB. | Ghi sai 32GB hoặc tưởng có khe RAM rời. |
| GPU | Intel Arc Graphics 140V tích hợp. | Ghi nhầm Intel Graphics thường hoặc VGA rời. |
| Ổ cứng | 1 khe M.2 2280 PCIe 4.0 x4 NVMe. | Nhầm SSD SATA, mSATA hoặc 2 khe SSD. |
| Cổng ngoài | 1 Thunderbolt 4, 1 USB-C 3.2 Gen 2, 1 USB-A 3.2 Gen 1, 1 HDMI 2.1 TMDS, 1 jack tai nghe 3.5mm, 1 khe MicroSD. | Ghi thiếu MicroSD hoặc ghi sai có LAN RJ-45. |
| Màn hình | 14 inch WUXGA OLED 1920x1200, cảm ứng, 16:10, 60Hz, hỗ trợ stylus. | Nhầm panel IPS không cảm ứng hoặc màn 15.6 inch. |
| Sạc | Sạc USB-C 65W, 20V 3.25A. | Ghi nhầm sạc chân kim tròn. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem linh kiện, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.
Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Asus Vivobook 14 Flip TP3407SA
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng CPU Core Ultra 7 256V, RAM LPDDR5X on-package, SSD M.2 2280, Thunderbolt 4, USB-C, HDMI, MicroSD và cụm IC sạc Type-C.

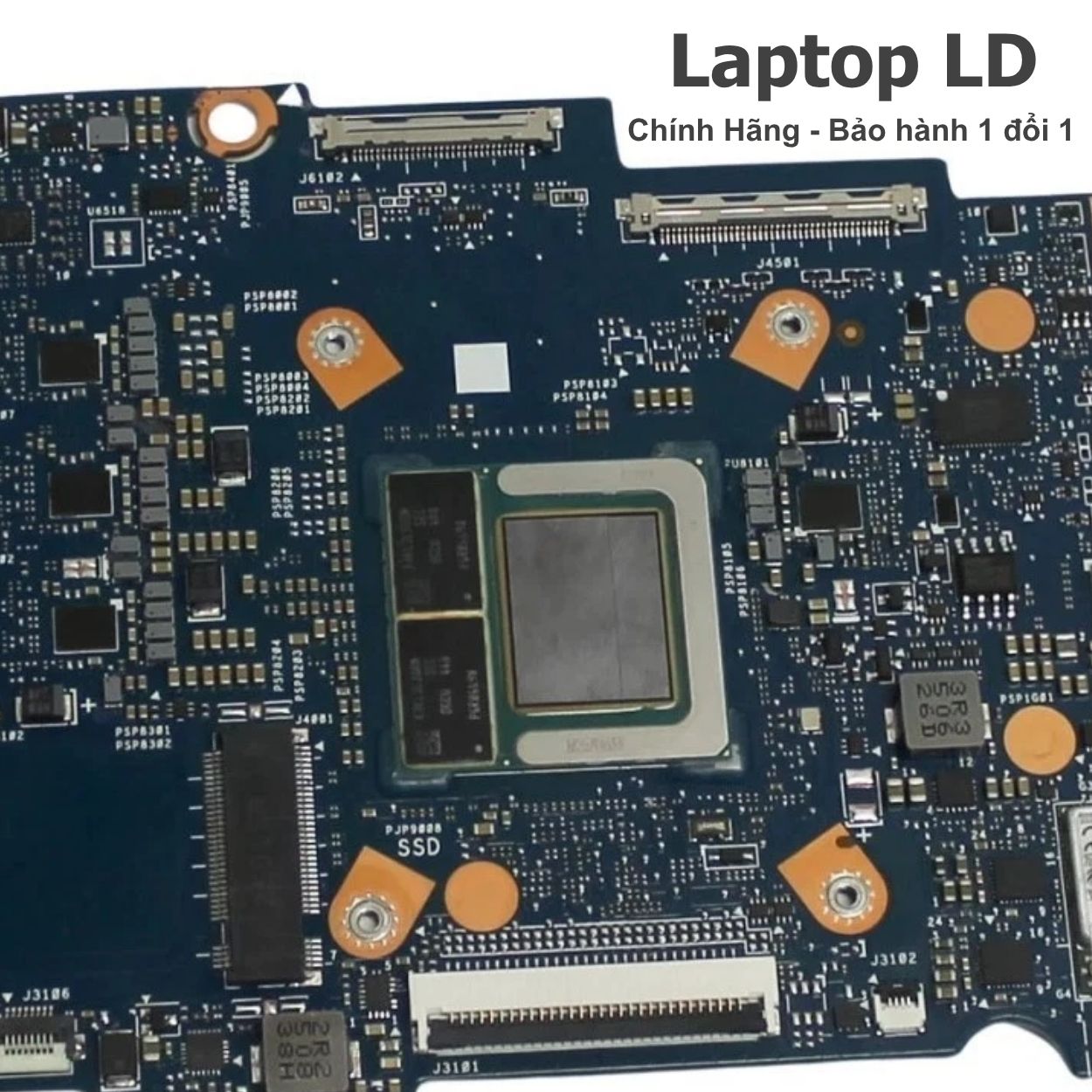

CPU Intel Core Ultra 7 256V và RAM LPDDR5X on-package trên main Asus Vivobook 14 Flip TP3407SA

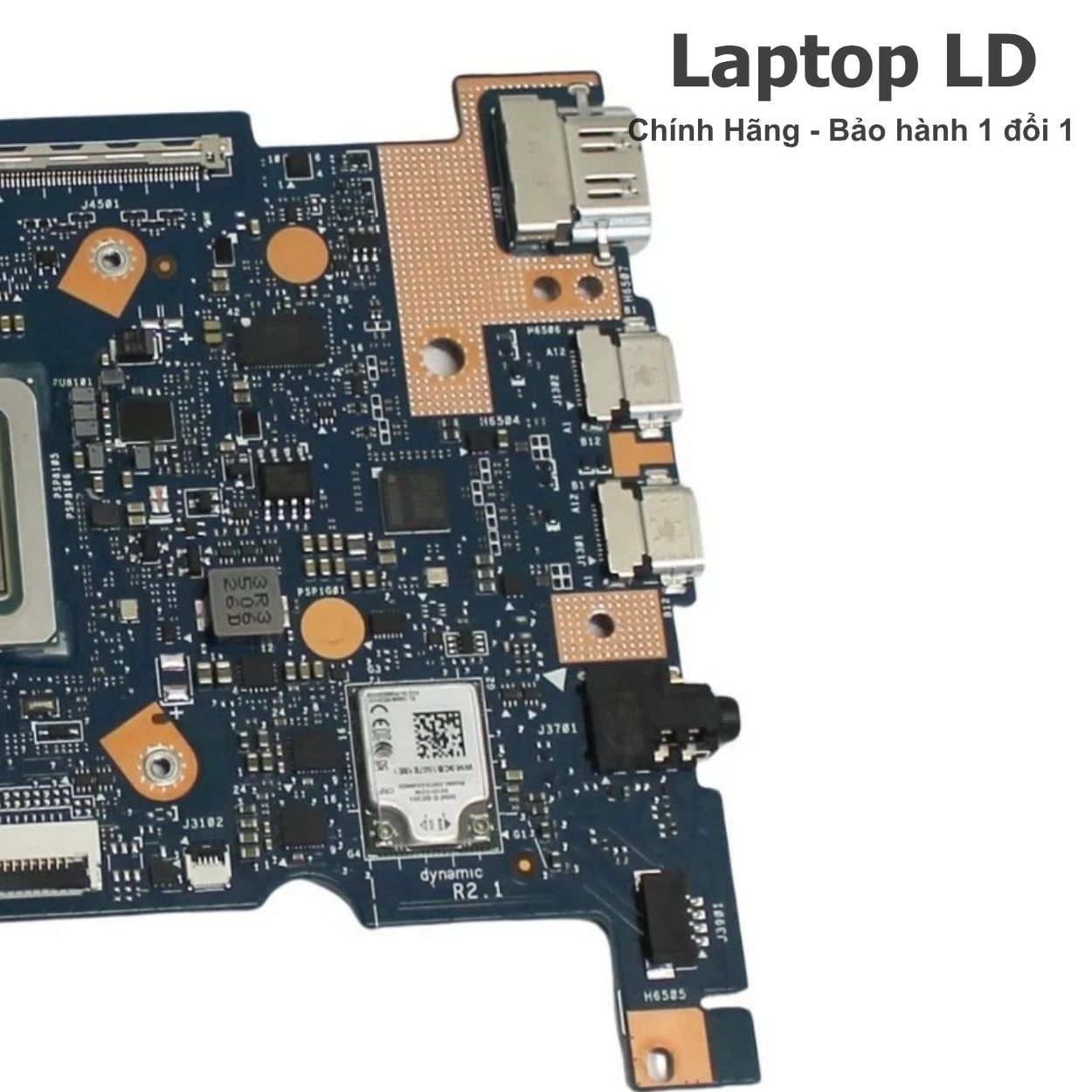

Khe SSD M.2 2280 và cụm cổng Thunderbolt 4, USB-C, HDMI, MicroSD trên main Asus Vivobook 14 Flip TP3407SA
Dấu hiệu nên kiểm tra bo mạch Asus Vivobook 14 Flip TP3407SA
Lỗi nguồn, sạc và pin
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Cắm sạc USB-C không nhận, chỉ nhận một cổng hoặc chỉ nhận một chiều cắm.
- Pin không nạp, báo pin ảo hoặc máy tắt khi rút sạc.
- Máy tự tắt khi xuất HDMI, dùng dock Thunderbolt hoặc chạy tải AI.
Lỗi khởi động, RAM, SSD
- Treo logo ASUS, khởi động lặp hoặc tự vào BIOS.
- Không nhận SSD M.2 NVMe dù SSD đã test tốt.
- Lỗi RAM LPDDR5X on-package gây không POST, treo hoặc xanh màn.
- Máy có nguồn nhưng màn hình đen, không xuất hình qua HDMI/USB-C.
Lỗi cảm ứng, cổng và ngoại vi
- Cảm ứng, bút stylus, xoay gập hoặc camera IR Windows Hello hoạt động chập chờn.
- Thunderbolt 4 không nhận dock, không xuất hình hoặc không nhận sạc PD.
- USB-A, MicroSD, Wi-Fi 7, Bluetooth, loa, mic, bàn phím, touchpad hoạt động chập chờn.
- Máy từng vào nước, oxy hóa vùng Type-C/HDMI hoặc đã sửa bo mạch nhiều lần.
Nên sửa hay thay bo mạch Asus Vivobook 14 Flip TP3407SA?
Không phải lỗi bo mạch nào cũng cần thay ngay. Laptop LD sẽ kiểm sạc USB-C, pin, SSD M.2 NVMe, RAM LPDDR5X, BIOS, màn OLED, cảm ứng, cáp xoay gập, HDMI, Thunderbolt 4, Wi-Fi, camera IR, bàn phím, touchpad và nguồn chính trước khi tư vấn phương án.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khoanh vùng được ở cổng USB-C, Thunderbolt 4, HDMI, MicroSD, IC bảo vệ hoặc nguồn phụ.
- Lỗi BIOS có thể nạp/khôi phục và máy còn qua được các bước kiểm tra cơ bản.
- Lỗi sạc USB-C nhẹ, chưa cháy lan sang CPU, RAM, SSD hoặc nguồn chính.
- Lỗi không nhận SSD nằm ở socket M.2, nguồn SSD hoặc tiếp xúc cơ khí.
Nên thay bo mạch khi cần ổn định hơn
- Lỗi CPU Ultra 7 256V, RAM LPDDR5X on-package hoặc không POST sau khi đã loại trừ linh kiện phụ.
- Bo mạch chập nặng vùng Thunderbolt 4, nguồn chờ, nguồn CPU hoặc nguồn RAM.
- Máy vào nước, oxy hóa nhiều lớp, cháy đen bảng mạch hoặc đã sửa nhiều lần nhưng lỗi quay lại.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, RAM, SSD, hình ảnh, cảm ứng, Wi-Fi, audio và bàn phím.
Thông số kỹ thuật chính
Bảng thông số dùng để đối chiếu nhanh sản phẩm main Asus Vivobook 14 Flip TP3407SA CPU Ultra 7 256V.
| Tên sản phẩm | Main Asus Vivobook 14 Flip TP3407SA CPU Intel Core Ultra 7 256V |
|---|---|
| Dòng máy tương thích | Asus Vivobook 14 Flip TP3407SA / Asus Vivobook 14 Flip OLED TP3407SA |
| Mã main / Board number | ASUS TP3407SA motherboard / 90NB14Y0-R00020 |
| CPU | Intel Core Ultra 7 Processor 256V, 8 nhân 8 luồng, xung cơ bản 2.20GHz, Turbo 4.80GHz, cache 12MB. |
| GPU / VGA | Intel Arc Graphics 140V tích hợp, dùng chung bộ nhớ hệ thống, không phải VGA rời. |
| AI / NPU | Intel AI Boost NPU tối đa 47 TOPS. |
| RAM | 16GB LPDDR5X Memory on Package, tối đa 16GB, không có khe RAM rời. |
| Ổ cứng | 1 khe M.2 2280 PCIe 4.0 x4 NVMe, hỗ trợ SSD single-sided. |
| Cổng ngoài | 1 Thunderbolt 4, 1 USB-C 3.2 Gen 2, 1 USB-A 3.2 Gen 1, 1 HDMI 2.1 TMDS, 1 jack tai nghe/mic 3.5mm, 1 khe MicroSD. |
| Màn hình | 14 inch WUXGA 1920x1200 OLED, 16:10, cảm ứng, 60Hz, hỗ trợ stylus. |
| Mạng và kết nối | Wi-Fi 7 802.11be 2x2, Bluetooth 5.4 hoặc Bluetooth 6.0 theo cấu hình card. |
| Sạc | Sạc USB-C 65W, output 20V 3.25A. |
| Đặc điểm cần lưu ý | Máy xoay gập 360 độ, màn OLED cảm ứng, RAM on-package, sạc Type-C, không có LAN RJ-45. |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có thể chọn gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn, không sáng đèn sạc | Sạc USB-C 65W, cáp Type-C, pin, nút nguồn, mạch PD, nguồn chờ, nguồn chính. | Chỉ thay bo mạch khi đã loại trừ sạc, pin và lỗi cổng đơn giản. |
| Không nhận sạc USB-C | Củ sạc, cáp sạc, cổng Type-C, Thunderbolt 4, IC bảo vệ, mạch PD, BIOS, pin. | Có thể sửa nếu lỗi khu vực cổng nhẹ; thay main nếu chập lan hoặc mất nhiều nguồn. |
| Treo logo ASUS, khởi động lặp | SSD M.2 NVMe, BIOS, RAM LPDDR5X, hệ điều hành, nhiệt độ, nguồn CPU. | Khoanh vùng phần mềm/SSD/BIOS trước khi kết luận lỗi bo mạch sâu. |
| Không nhận SSD M.2 NVMe | SSD, socket M.2, nguồn cấp SSD, BIOS, đường PCIe. | Có thể sửa socket/nguồn phụ nếu chưa lỗi từ CPU hoặc nhiều lớp mạch. |
| Không xuất hình qua HDMI/USB-C | Màn OLED, cáp màn, cảm ứng, HDMI, USB-C, driver, BIOS, Intel Arc 140V. | Cần phân biệt lỗi panel/cáp/cổng với lỗi bo mạch. |
| Máy vào nước | Vùng USB-C, HDMI, nguồn chờ, RAM on-package, cáp màn/cảm ứng, camera IR, touchpad, bàn phím. | Rà soát toàn máy vì nước có thể gây lỗi nhiều phần cùng lúc. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc USB-C, RAM LPDDR5X, SSD M.2 NVMe, màn OLED, cảm ứng, HDMI, Thunderbolt 4, Wi-Fi, Bluetooth và nhiệt độ trước khi lắp vào máy.
Kỹ thuật viên Laptop LD test nguồn, sạc USB-C, SSD, cảm ứng, hình ảnh và cổng kết nối trước khi bàn giao
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc USB-C, pin, SSD, màn OLED, cảm ứng, camera IR và dữ liệu của khách.
-
Kiểm tra và khoanh vùng lỗi
Test sạc USB-C, mạch PD, pin, SSD M.2 NVMe, RAM LPDDR5X, BIOS, hình ảnh, cảm ứng, HDMI, Thunderbolt 4, Wi-Fi, camera IR và các linh kiện liên quan.
-
Đối chiếu đúng main
Xác minh model Asus Vivobook 14 Flip TP3407SA, CPU Core Ultra 7 256V, RAM 16GB on-package, SSD M.2 2280, màn OLED cảm ứng và bố trí cổng.
-
Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian xử lý và bảo hành trước khi làm.
-
Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình, vệ sinh quạt, tra keo tản nhiệt, test nguồn, sạc, SSD, màn, cảm ứng, HDMI, USB, Wi-Fi, Bluetooth, âm thanh, bàn phím, touchpad, camera IR và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn lưu ý sử dụng sạc USB-C/dock để hạn chế lỗi tái phát.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho trường hợp máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm rõ điều kiện 1 đổi 1, trường hợp được hỗ trợ và trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa dễ hình dung cách bo mạch được bọc chống sốc trước khi gửi tỉnh và nhận hàng thanh toán.
Đóng gói main Asus Vivobook 14 Flip TP3407SA Ultra 7 256V chống sốc khi gửi tỉnh – khách nhận hàng, kiểm tra rồi thanh toán
Câu hỏi thường gặp
TP3407SA Ultra 7 256V khác gì Ultra 7 258V?
Ultra 7 256V đi kèm 16GB LPDDR5X on-package, còn Ultra 7 258V thường đi kèm 32GB LPDDR5X on-package. Khi thay main cần phân biệt đúng dung lượng RAM theo CPU.
Main này dùng VGA gì?
Bản Ultra 7 256V dùng Intel Arc Graphics 140V tích hợp, không có VGA rời NVIDIA/AMD.
Bo mạch này có nâng RAM được không?
Không. RAM LPDDR5X nằm on-package cùng nền tảng CPU Lunar Lake, không có khe RAM SODIMM để cắm thêm.
Máy dùng SSD loại nào?
Máy dùng SSD M.2 2280 PCIe 4.0 x4 NVMe. Khu vực M.2 có linh kiện sát khe nên ưu tiên SSD một mặt.
USB-C trên TP3407SA có sạc và xuất hình không?
Có. Máy có Thunderbolt 4 hỗ trợ DisplayPort và Power Delivery, đồng thời có USB-C 3.2 Gen 2 cũng hỗ trợ hiển thị và sạc PD.
Main này có LAN RJ-45 không?
Không. TP3407SA không có LAN RJ-45 onboard; nếu cần mạng dây có thể dùng adapter USB-C to LAN.
Không nhận cảm ứng có chắc phải thay main không?
Chưa chắc. Cần kiểm màn OLED cảm ứng, cáp cảm ứng, bản lề, driver, BIOS và nguồn cấp trước khi kết luận lỗi bo mạch.
Thay bo mạch có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD nên thay bo mạch thường không làm mất dữ liệu. Tuy nhiên khách vẫn nên sao lưu trước nếu máy còn truy cập được, nhất là khi máy từng vào nước hoặc chập nguồn.
Cần gửi gì để báo giá chính xác?
Khách nên gửi serial, part number, ảnh tem đáy, ảnh tem linh kiện trên main, ảnh hai mặt bo mạch, ảnh khu vực CPU/RAM/SSD/cụm cổng và mô tả lỗi thực tế.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
