Laptop LD • Main Asus Vivobook S14 S5406SA
Thay main Asus Vivobook S14 S5406SA Ultra 5 226V 6050A3627203 đúng mã
Main Asus Vivobook S14 S5406SA board 6050A3627203 dùng CPU Intel Core Ultra 5 226V, Intel AI Boost NPU 40 TOPS, Intel Arc Graphics, RAM 16GB LPDDR5X Memory on Package, SSD M.2 PCIe 4.0 và màn OLED 14 inch. Laptop LD hỗ trợ đối chiếu ảnh main, kiểm tra nguồn, sạc USB-C 65W, 2 Thunderbolt 4, HDMI, microSD, RAM onboard, SSD, Wi‑Fi 7, camera IR, phím Copilot và BIOS trước khi tư vấn sửa hoặc thay.
- Core Ultra 5 226V
- Intel Arc 130V
- NPU 40 TOPS
- LPDDR5X onboard
- 2 Thunderbolt 4
- Wi‑Fi 7
Xác thực kỹ thuật: thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo máy thực tế, mã linh kiện, mã PCB, thông số hãng và kinh nghiệm thay main laptop từ năm 2013, giúp khách chọn đúng main, đúng CPU V-series, đúng RAM onboard, đúng SSD, đúng cổng Thunderbolt 4 và hạn chế mua nhầm mã.
Lưu ý tránh nhầm S5406SA và S5406MA
S5406SA Ultra 5 226V là nền Intel Core Ultra Series 2 / Lunar Lake, RAM 16GB LPDDR5X Memory on Package, không giống S5406MA Ultra 5 125H / Ultra 7 155H nền Meteor Lake. Board 6050A3627203 ghi theo mã bạn cung cấp; khi đăng bán nên đối chiếu thêm tem ASUS PN, serial và mã in trên main thực tế.

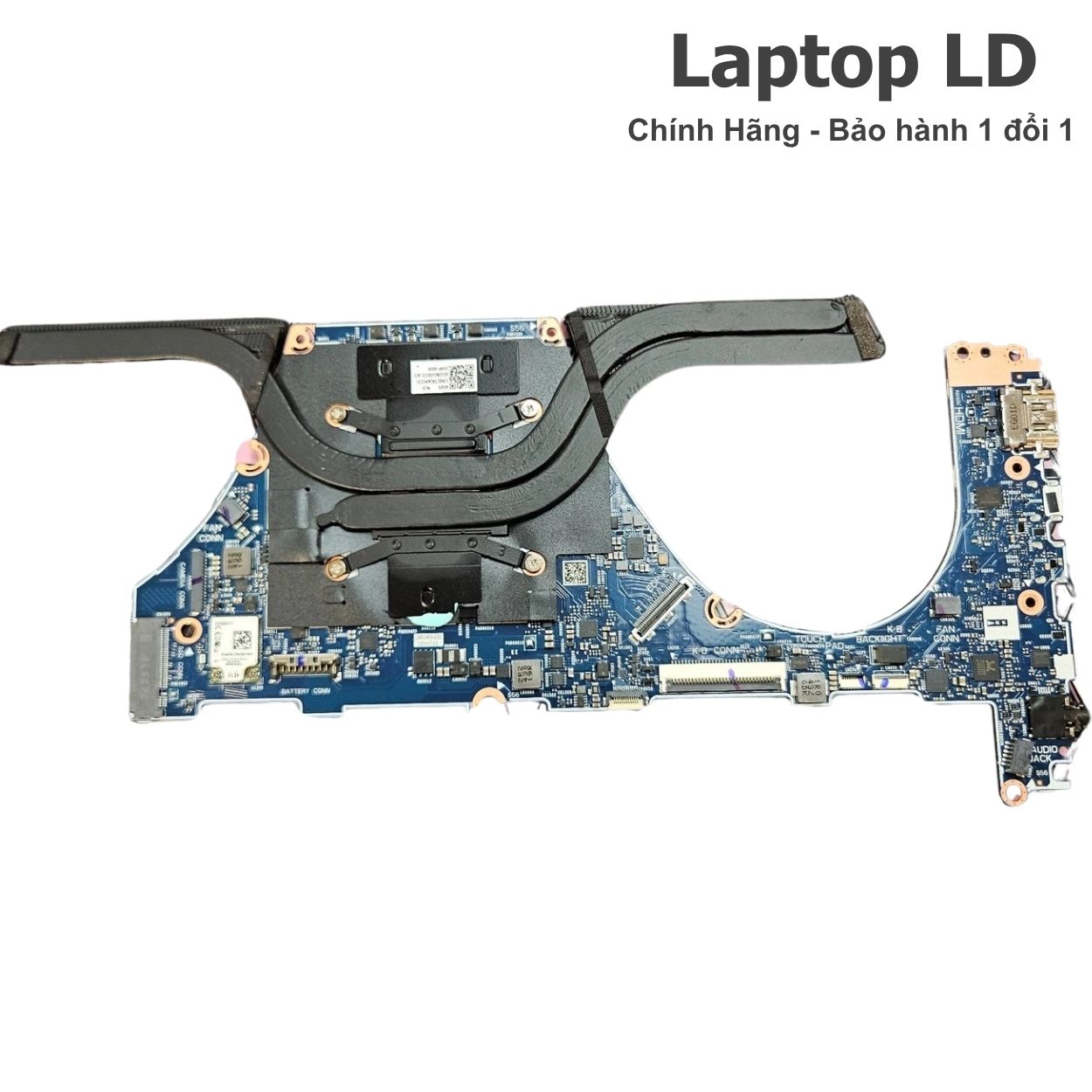

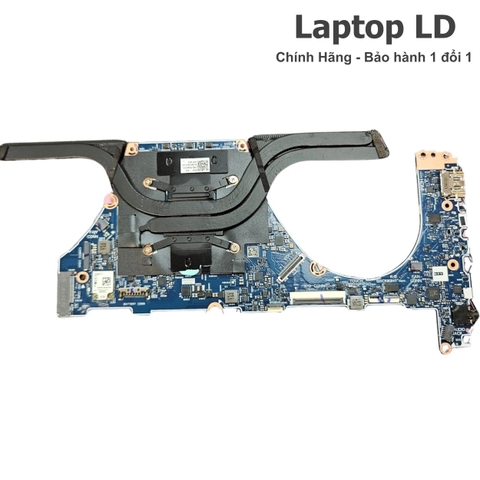

Vị trí linh kiện và ảnh tổng thể main Asus Vivobook S14 S5406SA Ultra 5 226V 6050A3627203

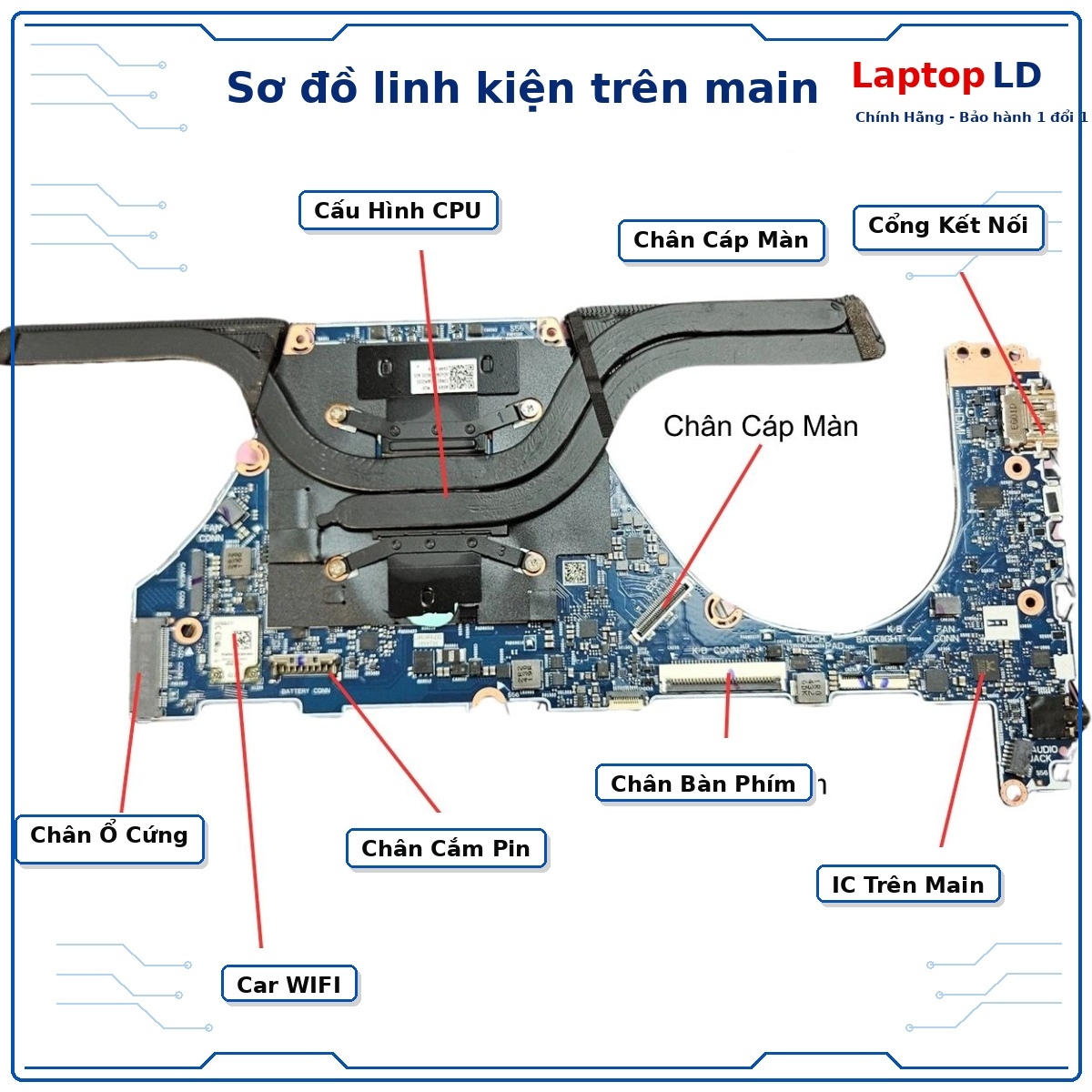

Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU Intel Core Ultra 5 226V, Intel AI Boost NPU, Intel Arc Graphics, RAM LPDDR5X onboard, khe SSD M.2, chip BIOS, mạch sạc USB-C, 2 Thunderbolt 4, HDMI 2.1 TMDS, microSD, Wi‑Fi 7, camera IR và phím Copilot.
Cần gửi gì để Laptop LD báo đúng main?
Để báo đúng main Asus Vivobook S14 S5406SA Ultra 5 226V 6050A3627203 và tránh nhầm sang S5406MA Ultra H-series, S5406SAL, S5606 hoặc bản Ultra 7 256V/258V, khách chỉ cần gửi vài ảnh/mã dưới đây.
Thông tin nên gửi trước
- Ảnh tem đáy máy, serial hoặc mã model đầy đủ S5406SA.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ mã 6050A3627203, tem ASUS PN, mã QR và mã in trên PCB.
- Ảnh khu vực CPU Ultra 5 226V, RAM LPDDR5X onboard, khe SSD M.2 và chip BIOS.
- Ảnh cụm 2 Thunderbolt 4, HDMI, USB-A, microSD, audio, Wi‑Fi và camera IR.
- Mô tả lỗi thực tế: không nguồn, không sạc USB-C, treo logo Asus, lỗi RAM onboard, không nhận SSD, lỗi Thunderbolt, lỗi HDMI, lỗi Wi‑Fi, lỗi camera IR hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Báo đúng main S5406SA theo CPU Ultra 5 226V.
- Tránh nhầm bản Lunar Lake V-series với S5406MA Ultra 125H/155H.
- Nhận diện nhanh lỗi nằm ở main, sạc USB-C, SSD, RAM onboard, màn OLED, Wi‑Fi, camera hay BIOS.
- Rút ngắn thời gian khi mang máy đến cửa hàng hoặc gửi máy từ xa.
- Giữ đúng layout Vivobook S14 OLED có 2 Thunderbolt 4, HDMI, microSD, Wi‑Fi 7 và pin 75Wh.
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá main Asus Vivobook S14 S5406SA Ultra 5 226V 6050A3627203 được báo theo đúng mã linh kiện ASUS, RAM 16GB onboard, dung lượng SSD, tình trạng bo mạch, tình trạng cổng Thunderbolt 4 và gói bảo hành.
Công lắp
Hỗ trợ lắp đặt và kiểm tra lại máy trước khi bàn giao. Lỗi phụ như SSD, màn OLED, pin, sạc, cáp, bàn phím RGB, touchpad, webcam IR, Wi‑Fi, loa hoặc I/O board sẽ được báo riêng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Có gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể xử lý nhanh khi có sẵn đúng main 6050A3627203 và máy không vào nước, không chập cháy nặng, không phát sinh lỗi phụ.
Cam kết khi thay main tại Laptop LD
- Đối chiếu bo mạch trước khi lắp, không thay chéo khi chưa xác minh.
- Kiểm tra nguồn, sạc USB-C 65W, 2 Thunderbolt 4, SSD M.2, RAM LPDDR5X onboard, Intel Arc, HDMI, microSD, Wi‑Fi 7, Bluetooth, âm thanh, bàn phím, touchpad, webcam IR và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Asus Vivobook S14 S5406SA Ultra 5 226V 6050A3627203 dùng cho máy nào?
Dòng máy phù hợp
- Asus Vivobook S14 OLED S5406SA.
- CPU Intel Core Ultra 5 Processor 226V, 8 nhân, 8 luồng.
- Intel AI Boost NPU lên tới 40 TOPS.
- Intel Arc Graphics / Arc Graphics 130V tích hợp.
- RAM 16GB LPDDR5X Memory on Package, không nâng cấp RAM rời.
- 1 khe M.2 2280 PCIe 4.0 x4 cho SSD.
- Màn 14 inch OLED WUXGA 60Hz hoặc 3K OLED 120Hz theo cấu hình.
Không nên thay chéo khi chưa kiểm
- Không nhầm S5406SA Ultra 5 226V với S5406MA Ultra 5 125H / Ultra 7 155H.
- Không nhầm Ultra 5 226V 16GB với Ultra 5 228V 32GB hoặc Ultra 7 256V/258V.
- Không ghi RAM DDR5 SO-DIMM vì dòng này dùng LPDDR5X Memory on Package.
- Không ghi VGA rời vì máy dùng Intel Arc Graphics tích hợp.
- Không ghi LAN RJ-45 vì S5406SA không có cổng mạng dây.
- Không tự chốt ASUS PN nếu chưa có ảnh tem/mã PCB.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Dòng máy | Asus Vivobook S14 OLED S5406SA. | Nhầm sang S5406MA, S5406SAL, S5606 hoặc Zenbook S14. |
| Board number | 6050A3627203 theo mã bạn cung cấp; ASUS PN theo tem main thực tế. | Nhầm board cùng form S5406 nhưng khác CPU, RAM hoặc cổng. |
| CPU | Intel Core Ultra 5 226V, 8 nhân, 8 luồng, 8MB cache, xung cơ bản 2.1GHz, turbo tối đa 4.5GHz. | Nhầm sang Ultra 5 125H / 155H hoặc Ultra 7 256V/258V. |
| NPU | Intel AI Boost NPU lên tới 40 TOPS. | Bỏ sót NPU hoặc ghi nhầm 11 TOPS của dòng Ultra H đời trước. |
| GPU | Intel Arc Graphics / Intel Arc 130V Graphics tích hợp, dùng chung bộ nhớ hệ thống. | Ghi nhầm VGA rời hoặc Intel Arc của Ultra H-series. |
| RAM | 16GB LPDDR5X Memory on Package, không có khe RAM rời. | Tưởng RAM SO-DIMM hoặc ghi nhầm nâng cấp được RAM. |
| SSD | 1 khe M.2 2280 PCIe 4.0 x4; cấu hình 512GB hoặc 1TB theo máy. | Ghi nhầm 2 khe SSD hoặc SATA. |
| Cổng ngoài | 2 Thunderbolt 4 hỗ trợ display/power delivery, 2 USB-A 3.2 Gen 1, HDMI 2.1 TMDS, audio 3.5mm, microSD. | Ghi sai có RJ-45 hoặc bỏ thiếu Thunderbolt 4/microSD. |
| Màn hình | 14 inch OLED WUXGA 1920x1200 60Hz hoặc 3K 2880x1800 120Hz, 16:10, 100% DCI-P3 theo cấu hình. | Nhầm màn IPS, 15.6 inch hoặc bản S5606 16 inch. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem ASUS PN, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.

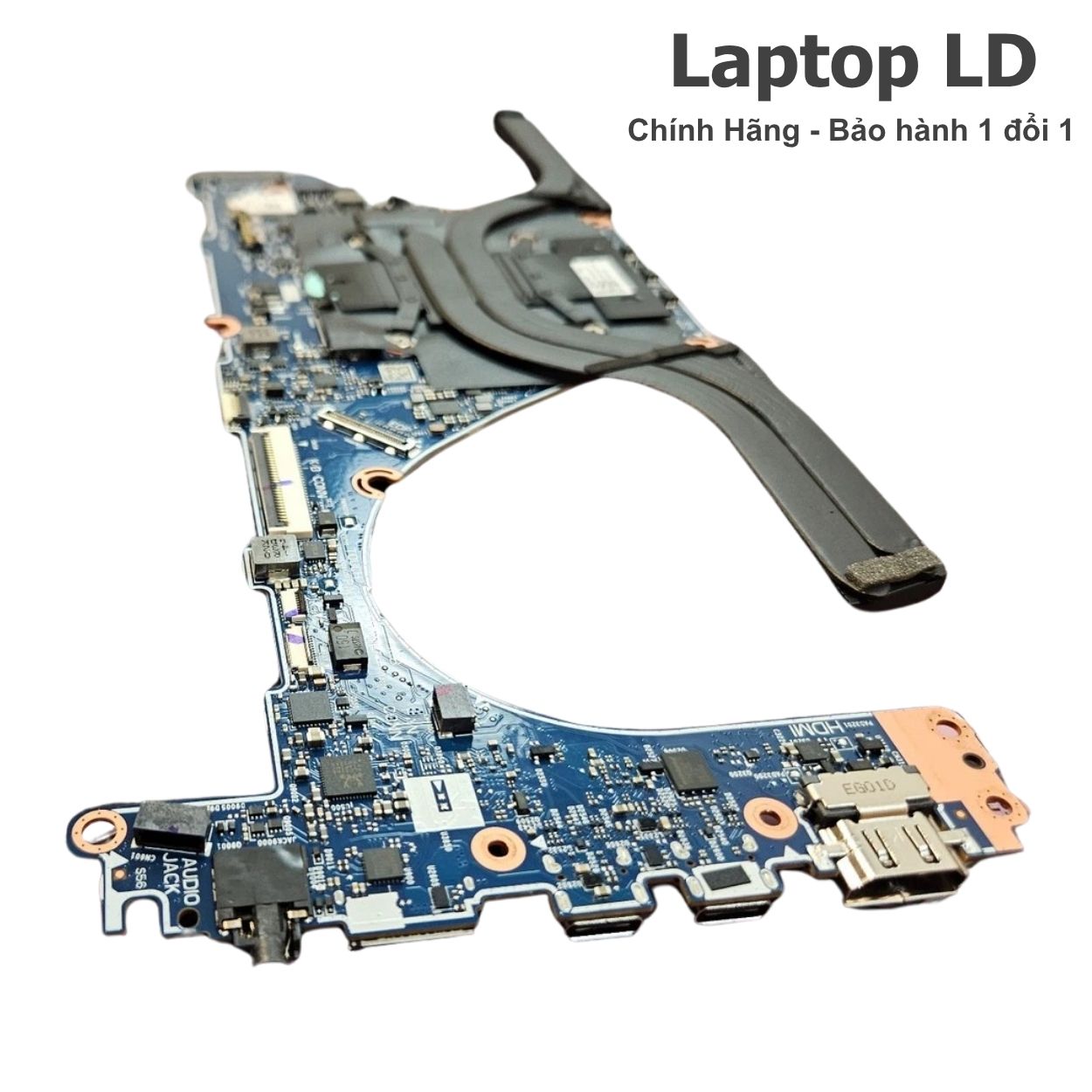

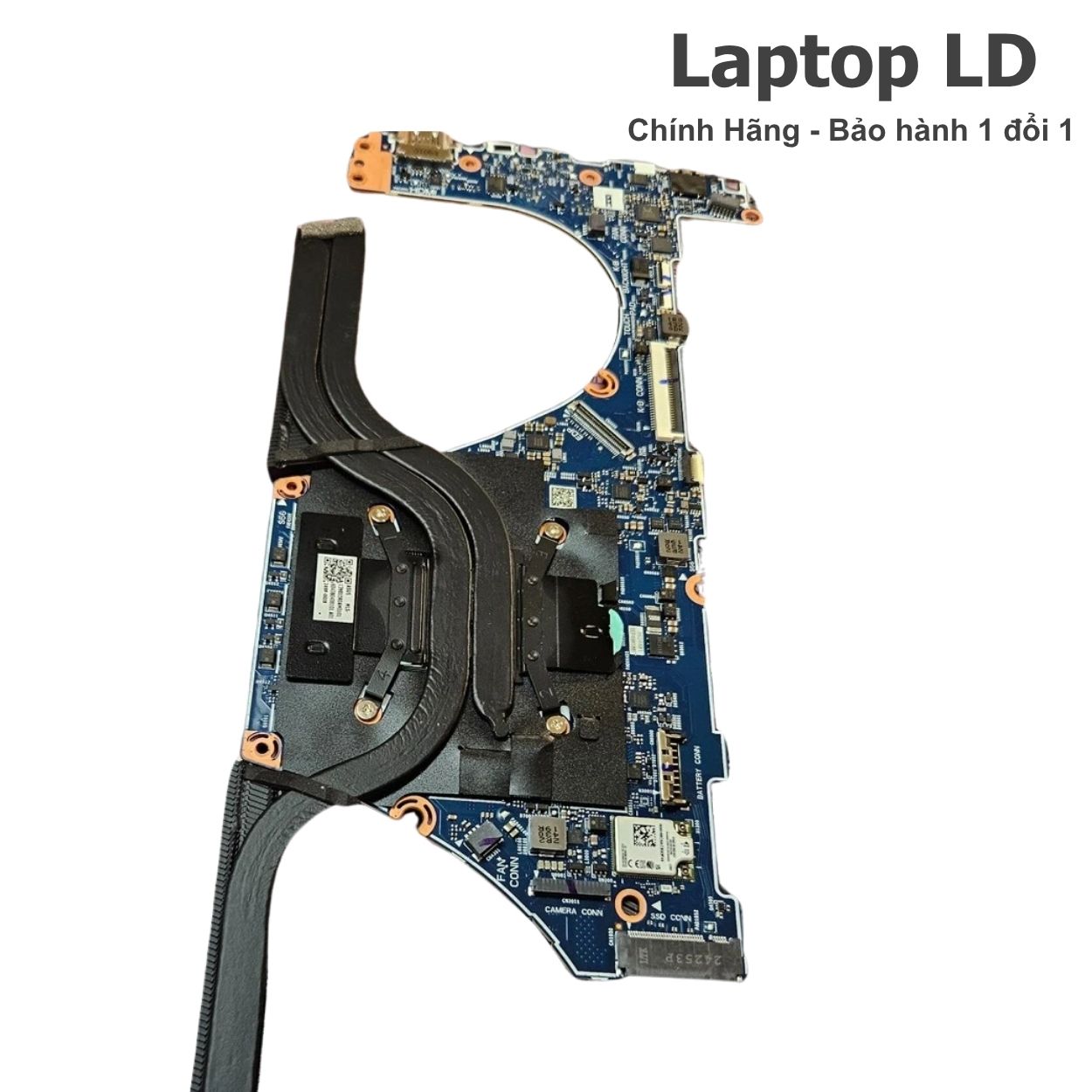

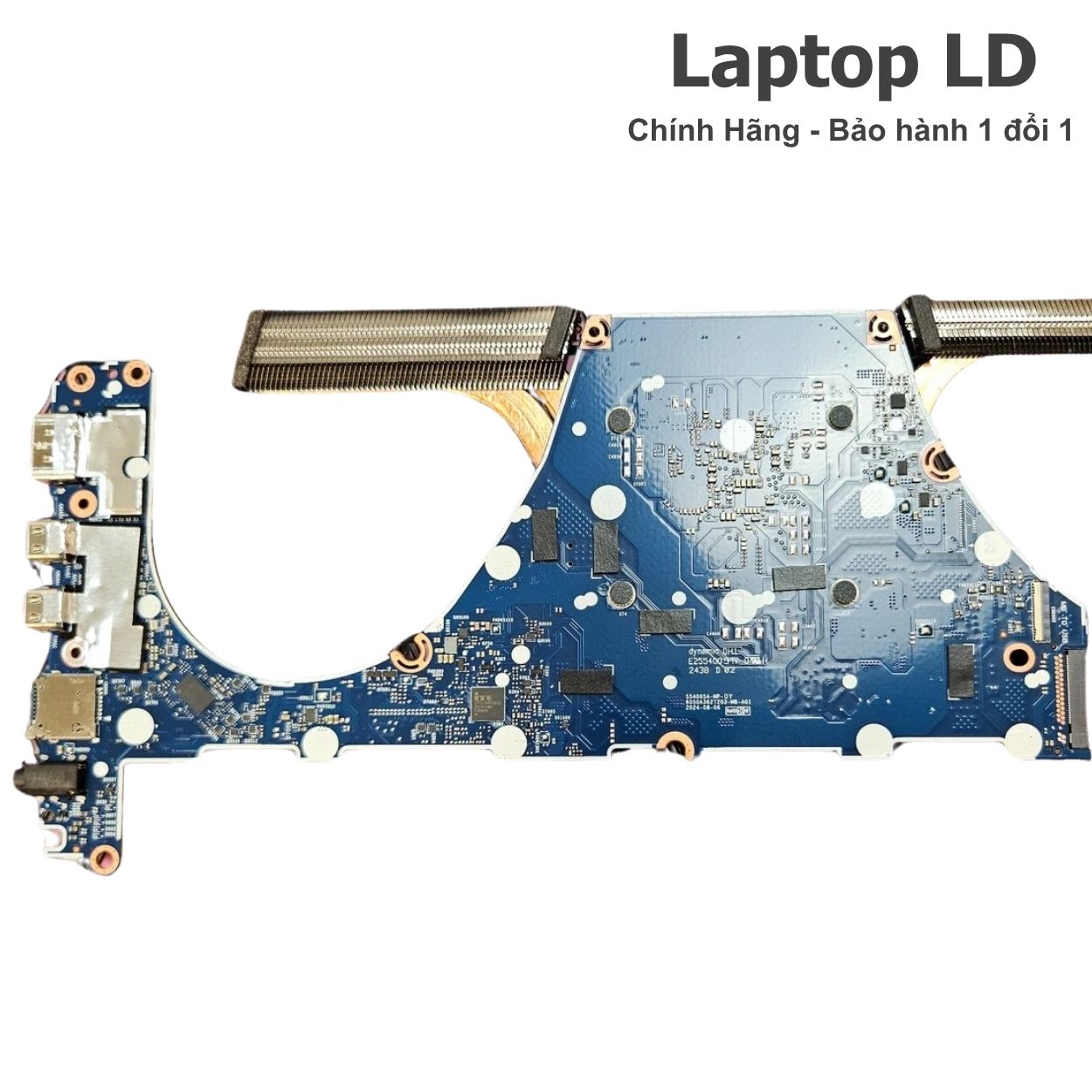

Ảnh chi tiết CPU, RAM, khe SSD và cụm cổng trên bo mạch Vivobook S14 S5406SA
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng Ultra 5 226V, Intel AI Boost, Intel Arc Graphics, RAM LPDDR5X onboard, SSD M.2, 2 Thunderbolt 4, HDMI, microSD, Wi‑Fi 7 và camera IR.
Dấu hiệu nên kiểm tra bo mạch Asus Vivobook S14 S5406SA
Lỗi nguồn, sạc và Thunderbolt
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Không nhận sạc USB-C 65W hoặc chỉ nhận một cổng Thunderbolt 4.
- Không nhận xuất hình qua Thunderbolt 4 hoặc HDMI.
- Máy tự tắt khi cắm hub/dock hoặc chạy tác vụ AI/nặng.
- Cổng USB-C nóng bất thường sau khi dùng hub kém chất lượng.
Lỗi khởi động, RAM, SSD
- Treo logo Asus, khởi động lặp hoặc tự vào BIOS.
- Không nhận SSD M.2 dù SSD đã test tốt.
- Lỗi RAM LPDDR5X onboard gây không POST, treo, xanh màn hoặc reset ngẫu nhiên.
- Máy có nguồn nhưng màn hình đen, không xuất HDMI hoặc Thunderbolt.
- Máy nhận SSD chập chờn sau khi va đập, vệ sinh hoặc tháo lắp nhiều lần.
Lỗi OLED, camera và ngoại vi
- Màn OLED không lên, sọc, nháy, burn-in hoặc không nhận đúng độ phân giải.
- Wi‑Fi 7/Bluetooth mất kết nối, chập chờn hoặc không nhận card.
- Camera IR Windows Hello, HDMI, USB-A, microSD, loa, mic, bàn phím RGB hoặc touchpad hoạt động chập chờn.
- Máy từng vào nước làm oxy hóa main, RAM onboard, cổng Thunderbolt hoặc mạch nguồn.
Nên sửa hay thay bo mạch Vivobook S14 S5406SA?
Không phải lỗi bo mạch nào cũng cần thay ngay. Laptop LD sẽ kiểm sạc USB-C, pin, SSD, RAM onboard, BIOS, màn OLED, cáp màn, 2 Thunderbolt 4, HDMI, microSD, Wi‑Fi, camera IR, bàn phím RGB, touchpad và nguồn chính trước khi tư vấn phương án.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khoanh vùng được ở một cổng Thunderbolt 4, HDMI, USB-A, microSD, IC bảo vệ hoặc nguồn phụ.
- Lỗi BIOS có thể nạp/khôi phục và máy còn qua được các bước kiểm tra cơ bản.
- Lỗi không nhận SSD nằm ở socket, nguồn SSD hoặc tiếp xúc cơ khí.
- Lỗi Wi‑Fi, camera IR, bàn phím hoặc touchpad do cáp/khe/driver, chưa lỗi sâu trên main.
Nên thay bo mạch khi cần ổn định hơn
- Lỗi CPU Ultra 5 226V, lỗi RAM LPDDR5X onboard hoặc không POST sau khi đã loại trừ linh kiện phụ.
- Bo mạch chập nặng vùng Thunderbolt 4, nguồn chờ, nguồn CPU hoặc đường sạc.
- Máy vào nước, oxy hóa nhiều lớp, cháy đen bảng mạch hoặc đã sửa nhiều lần nhưng lỗi quay lại.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, RAM, SSD, hình ảnh, Wi‑Fi, audio và bàn phím.
Thông số kỹ thuật chính
Bảng dưới đây chỉ ghi thông số kỹ thuật của main Asus Vivobook S14 S5406SA CPU Intel Core Ultra 5 226V board 6050A3627203.
| Tên sản phẩm | Main Asus Vivobook S14 S5406SA CPU Intel Core Ultra 5 226V 6050A3627203 |
|---|---|
| Dòng máy tương thích | Asus Vivobook S14 OLED S5406SA |
| Mã main / Board number | 6050A3627203; ASUS PN theo tem trên bo mạch thực tế |
| CPU | Intel Core Ultra 5 Processor 226V, 8 nhân, 8 luồng, 8MB cache, xung cơ bản 2.1GHz, turbo tối đa 4.5GHz |
| NPU | Intel AI Boost NPU lên tới 40 TOPS |
| GPU / VGA | Intel Arc Graphics / Intel Arc 130V Graphics tích hợp, dùng chung bộ nhớ hệ thống |
| RAM hỗ trợ | 16GB LPDDR5X Memory on Package, hàn trên main, không có khe RAM rời |
| Ổ cứng hỗ trợ | 1 khe M.2 2280 PCIe 4.0 x4 SSD; cấu hình 512GB hoặc 1TB M.2 NVMe PCIe 4.0 theo máy |
| Cổng/khe trên main | Khe SSD M.2, đầu pin, đầu màn OLED, đầu bàn phím RGB, đầu touchpad, đầu loa, đầu quạt, đầu camera IR, đầu Wi‑Fi, đầu microSD theo cấu hình máy |
| Cổng ngoài | 2 Thunderbolt 4 hỗ trợ DisplayPort và Power Delivery, 2 USB-A 3.2 Gen 1 5Gbps, 1 HDMI 2.1 TMDS, 1 jack tai nghe/mic 3.5mm, 1 microSD card reader, không có LAN RJ-45 |
| Màn hình | 14 inch OLED WUXGA 1920x1200 60Hz hoặc 14 inch OLED 3K 2880x1800 120Hz, 16:10, 100% DCI-P3, DisplayHDR True Black 600 theo cấu hình |
| Mạng và kết nối | Wi‑Fi 7 802.11be, Bluetooth 5.4 theo cấu hình S5406SA; không có Ethernet onboard |
| Sạc | Adapter USB-C 65W, hỗ trợ sạc qua Thunderbolt 4 / USB-C Power Delivery |
| Pin | 4-cell Li-ion, 75Wh |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn | Adapter USB-C 65W, pin, nguồn chờ, nguồn chính, cổng Thunderbolt 4, BIOS. | Chỉ thay bo mạch khi đã loại trừ sạc, pin và lỗi cổng đơn giản. |
| Không nhận sạc/USB-C | Củ sạc, cáp sạc, USB-C PD, Thunderbolt 4, IC bảo vệ, mạch PD, BIOS, pin. | Có thể sửa nếu lỗi khu vực cổng nhẹ; thay main nếu chập lan hoặc mất nhiều nguồn. |
| Treo logo Asus | SSD M.2, BIOS, RAM LPDDR5X onboard, hệ điều hành, nhiệt độ, nguồn CPU. | Khoanh vùng phần mềm/SSD/BIOS/RAM trước khi kết luận lỗi bo mạch sâu. |
| Không nhận SSD | SSD, socket M.2, nguồn cấp SSD, BIOS, đường PCIe. | Có thể sửa socket/nguồn phụ nếu chưa lỗi từ CPU hoặc nhiều lớp mạch. |
| Lỗi RAM onboard | BIOS, nguồn RAM, nhiệt độ, mã lỗi khởi động, tình trạng oxy hóa vùng RAM. | Không xử lý như RAM rời; cần khoanh vùng trên main trước khi kết luận thay bo. |
| Không xuất hình HDMI/Thunderbolt | Màn OLED, cáp màn, HDMI, Thunderbolt 4, driver, BIOS, Intel Arc Graphics. | Cần phân biệt lỗi panel/cáp/cổng với lỗi bo mạch. |
| Lỗi Wi‑Fi/Bluetooth | Card Wi‑Fi, anten, driver, BIOS, đường cấp nguồn trên main. | Sửa khe/cáp nếu khoanh vùng được; thay main khi lỗi lan rộng hoặc chập nguồn. |
| Máy vào nước | Bàn phím, nguồn chờ, cổng Thunderbolt, RAM onboard, SSD, camera IR, touchpad, loa. | Rà soát toàn máy vì nước có thể gây lỗi nhiều phần cùng lúc. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc USB-C, RAM onboard, SSD, hình ảnh, HDMI, Thunderbolt 4, microSD, Wi‑Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
- Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc, pin, SSD, màn OLED, Wi‑Fi, camera IR, bàn phím RGB, touchpad và dữ liệu.
- Kiểm tra và khoanh vùng lỗi
Test sạc USB-C 65W, 2 Thunderbolt 4, pin, SSD M.2, RAM onboard, BIOS, hình ảnh, HDMI, microSD, Wi‑Fi và nhiệt độ CPU.
- Đối chiếu đúng main
Xác minh model S5406SA, CPU Ultra 5 226V, mã 6050A3627203, ASUS PN thực tế, dung lượng RAM 16GB, bố trí cổng và loại màn OLED.
- Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian xử lý và bảo hành trước khi làm.
- Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình, vệ sinh/tra keo khi cần, test nguồn, sạc, SSD, RAM, màn hình, cổng, Wi‑Fi, âm thanh, bàn phím, touchpad và nhiệt độ.
- Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn lưu ý sử dụng sạc USB-C, hub/dock Thunderbolt và cập nhật BIOS/driver.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho trường hợp máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa dễ hình dung cách bo mạch được bọc chống sốc trước khi gửi tỉnh và nhận hàng thanh toán.
Câu hỏi thường gặp
Main Asus Vivobook S14 S5406SA Ultra 5 226V dùng RAM gì?
Dòng này dùng RAM 16GB LPDDR5X Memory on Package hàn trên main, không có khe RAM rời để nâng cấp.
CPU Ultra 5 226V có thông số thế nào?
Intel Core Ultra 5 226V có 8 nhân, 8 luồng, 8MB cache, xung cơ bản 2.1GHz, turbo tối đa 4.5GHz và NPU Intel AI Boost lên tới 40 TOPS.
Main này có VGA rời không?
Không. Máy dùng Intel Arc Graphics / Intel Arc 130V Graphics tích hợp, dùng chung bộ nhớ hệ thống.
Máy dùng SSD loại nào?
Dòng này dùng 1 khe M.2 2280 PCIe 4.0 x4 SSD, cấu hình thường gặp 512GB hoặc 1TB.
Main này có LAN RJ-45 không?
Không. Cổng ngoài có 2 Thunderbolt 4, 2 USB-A, HDMI 2.1 TMDS, audio 3.5mm và microSD.
Có thay chéo với S5406MA được không?
Không nên thay chéo. S5406SA Ultra 5 226V là nền Lunar Lake V-series, còn S5406MA dùng Ultra H-series, khác CPU, RAM, BIOS và layout main.
Board 6050A3627203 cần đối chiếu gì?
Cần đối chiếu mã in 6050A3627203, tem ASUS PN, serial, CPU Ultra 5 226V, RAM 16GB onboard và ảnh hai mặt bo mạch thực tế.
Thay bo mạch có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD M.2 nên thay bo mạch thường không làm mất dữ liệu. Khách vẫn nên sao lưu trước nếu máy còn truy cập được.
Cần gửi gì để báo giá chính xác?
Khách nên gửi serial, ảnh tem đáy, ảnh ASUS PN, ảnh mã 6050A3627203, ảnh CPU, RAM, SSD, cụm Thunderbolt/HDMI/microSD và mô tả lỗi thực tế.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
