Laptop LD • Main Asus Vivobook Pro 15 OLED Q533MJ
Thay main Asus Vivobook Pro 15 Q533MJ Ultra 7 155H N6506_MB REV:2.0 đúng mã
Đúng nền Asus N6506MJ, mã PCB N6506_MB REV:2.0, CPU Intel Core Ultra 7 155H, Intel Arc Graphics, NVIDIA GeForce RTX 3050 Laptop GPU 6GB GDDR6, RAM DDR5 và hai khe SSD M.2 2280 PCIe 4.0 x4. Cấu hình Q533MJ-U73050 phổ biến dùng tổng RAM 16GB, SSD 1TB, màn hình OLED 15,6 inch FHD 60Hz, pin 75Wh và adapter 200W. Laptop LD đối chiếu ASUS P/N, RAM onboard/SO-DIMM, GPU, VRAM, BIOS, hai cổng USB-C, HDMI, LAN và hệ thống tản nhiệt trước khi sửa hoặc thay bo mạch.
- N6506_MB REV:2.0
- 90NB13C0-R00011
- Core Ultra 7 155H
- RTX 3050 6GB
- DDR5 16GB
- 2 khe SSD Gen4
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD rà soát theo Asus Vivobook Pro 15 OLED Q533MJ-U73050, nền máy N6506MJ và board N6506_MB REV:2.0. Dòng N6506 còn có các cấu hình CPU, GPU, RAM và màn hình khác; trước khi thay phải kiểm tra tem máy, ASUS P/N, dung lượng RAM trên main, chip GPU và BIOS thực tế.

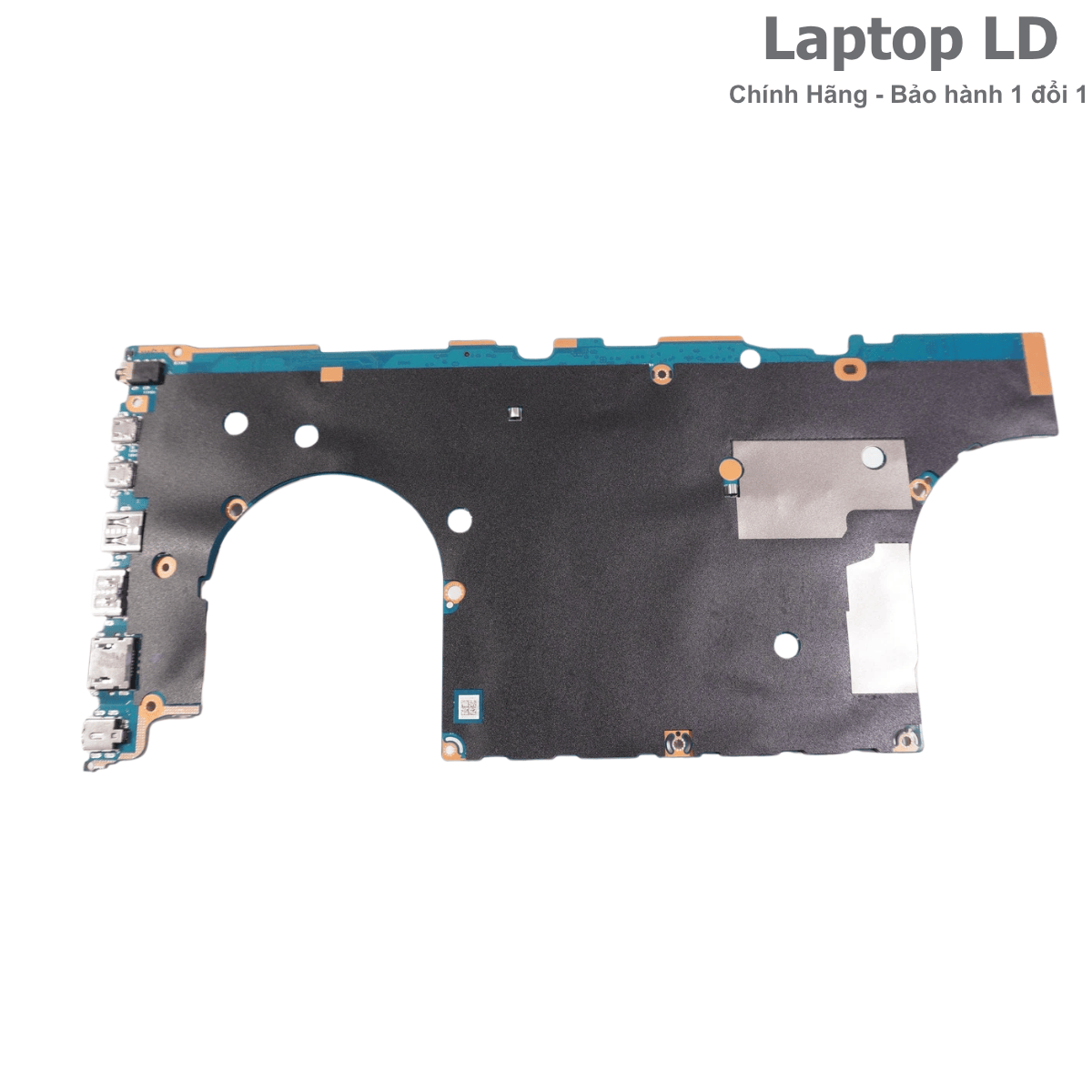

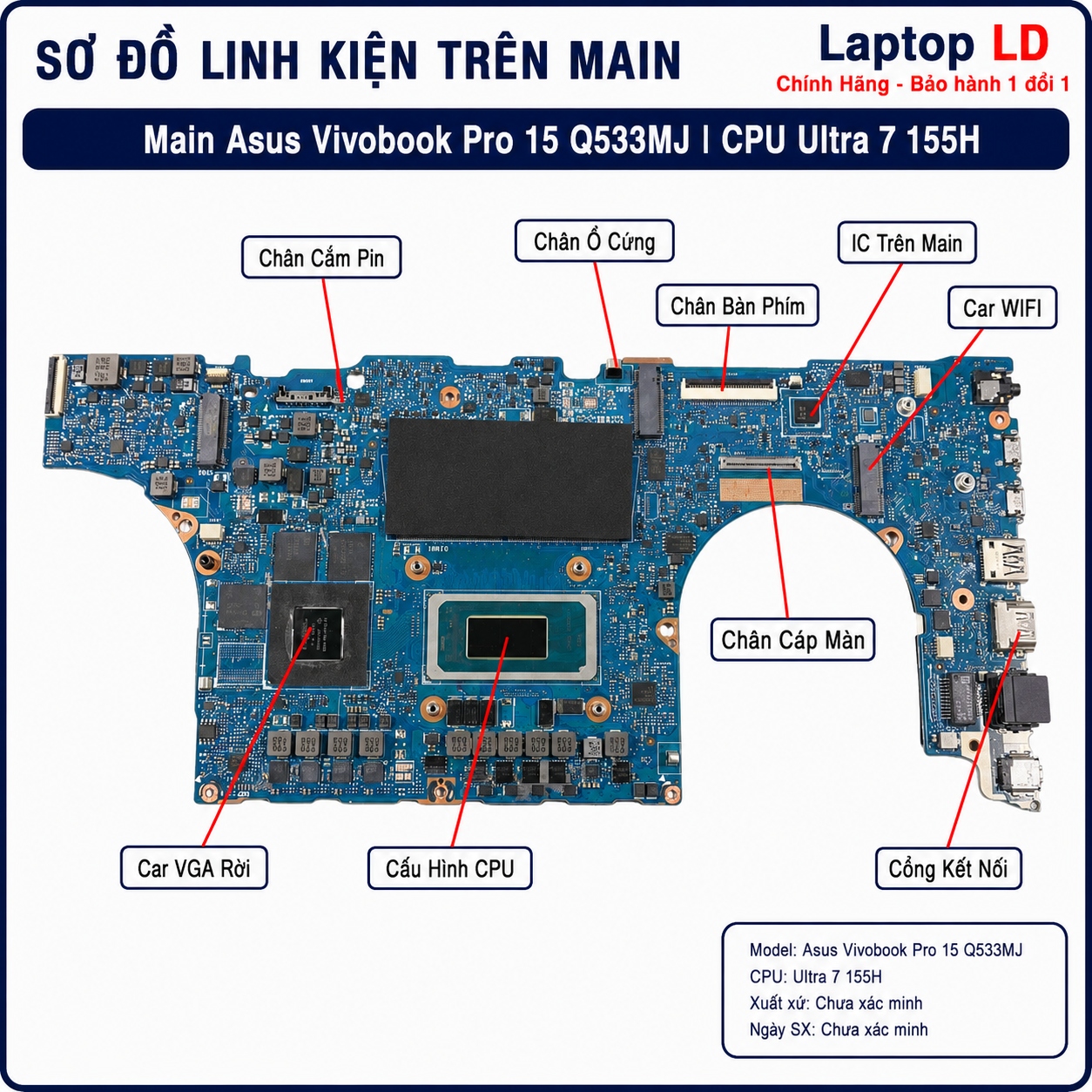

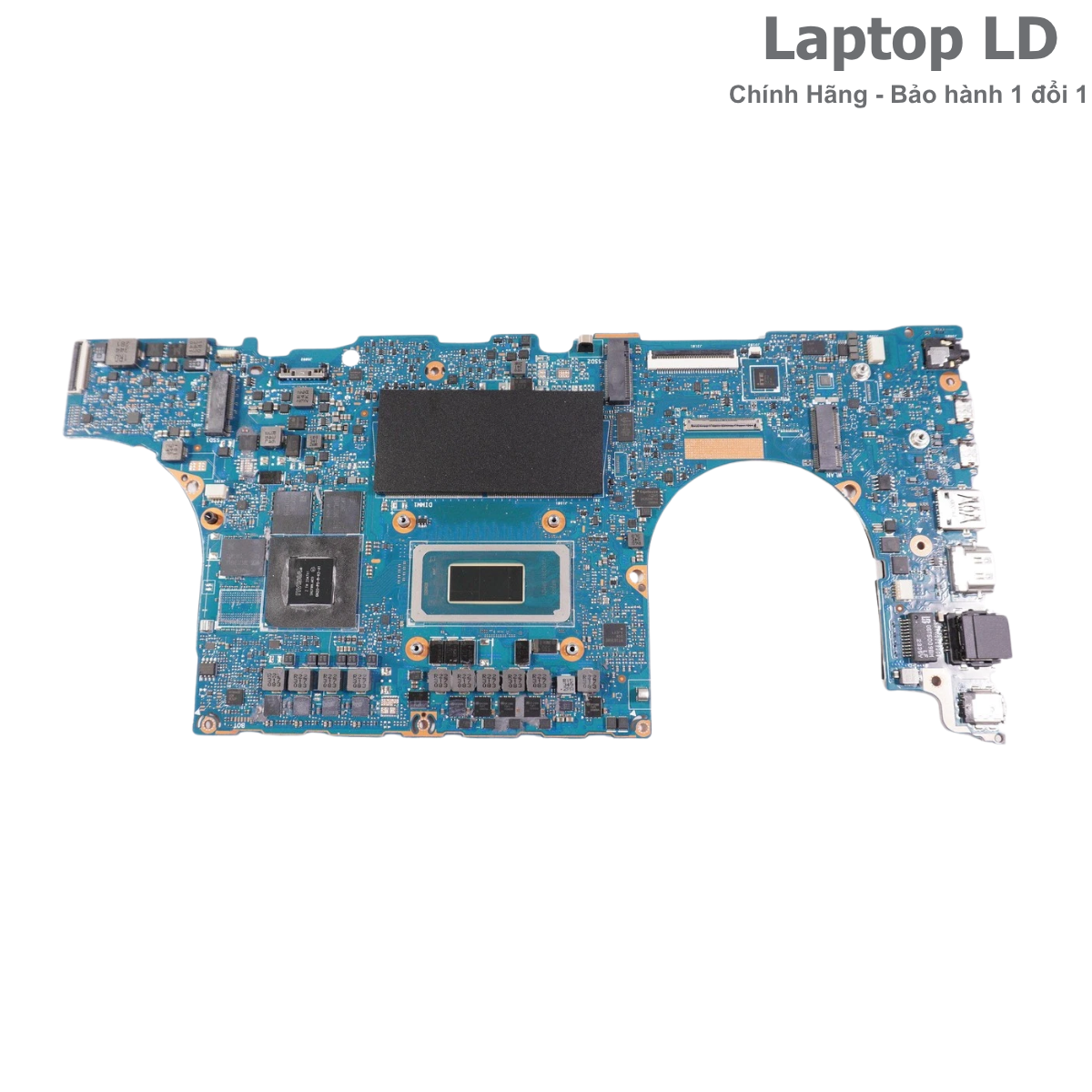

Vị trí linh kiện và ảnh tổng thể main Asus Vivobook Pro 15 Q533MJ
Ảnh thực tế giúp nhận biết CPU Ultra 7 155H, Intel Arc Graphics, chip RTX 3050, các chip VRAM GDDR6, RAM DDR5 onboard, khe SO-DIMM, hai khe SSD M.2, module Wi-Fi 6E, mạch nguồn GPU, mạch sạc DC-in, Thunderbolt 4, USB-C Gen 2, HDMI, LAN và các đầu cáp pin, OLED, quạt, bàn phím, touchpad, loa, camera cùng bo I/O.
Cần gửi gì để Laptop LD báo đúng main?
Tên N6506MJ còn xuất hiện trên nhiều biến thể Vivobook Pro 15. Để khóa đúng Q533MJ-U73050 Ultra 7 155H, RTX 3050 6GB và RAM 16GB, khách nên gửi đầy đủ tem máy cùng ảnh hai mặt bo mạch.
Thông tin nên gửi trước
- Ảnh tem đáy máy ghi rõ Q533MJ hoặc Q533MJ-U73050.
- Ảnh mã máy hoàn chỉnh 90NB13C1-M00050 hoặc mã SKU thực tế.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh dòng N6506_MB REV:2.0 trên PCB.
- Ảnh ASUS P/N 90NB13C0-R00011 hoặc mã part thực tế trên tem main.
- Ảnh CPU Ultra 7 155H, chip RTX 3050 và toàn bộ chip VRAM.
- Ảnh khu vực RAM onboard, khe SO-DIMM và hai khe SSD M.2.
- Mô tả lỗi: không nguồn, không sạc, không hình, lỗi GPU, sọc hình, mất RAM/SSD, OLED, USB-C, HDMI, LAN hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng Q533MJ-U73050, N6506MJ và N6506_MB REV:2.0.
- Khóa đúng RTX 3050 Laptop GPU 6GB GDDR6.
- Xác nhận đúng RAM 8GB onboard kết hợp khe SO-DIMM theo cấu hình.
- Tránh nhầm N6506MJ với N6506MV/N6506MU hoặc Q543MJ.
- Đối chiếu đúng BIOS, OLED, bo I/O, cáp màn hình và adapter 200W.
- Khoanh vùng lỗi main với lỗi RAM, SSD, màn hình, pin, adapter hoặc hệ thống tản nhiệt.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Asus Vivobook Pro 15 Q533MJ Ultra 7 155H được báo theo đúng ASUS P/N, dung lượng RAM trên main, GPU RTX 3050, tình trạng bo mạch và gói bảo hành.
Công lắp
Khi thay main tại Laptop LD, máy được kiểm tra hai quạt, hệ thống ống đồng, CPU/GPU, RAM DDR5, hai SSD M.2, Wi-Fi, OLED, LAN và toàn bộ cổng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng 90NB13C0-R00011. Main lỗi GPU, VRAM, RAM onboard, BIOS, nguồn CPU hoặc vào nước diện rộng cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Q533MJ-U73050, N6506MJ, Ultra 7 155H và N6506_MB REV:2.0.
- Xác nhận đúng NVIDIA GeForce RTX 3050 Laptop GPU 6GB GDDR6.
- Kiểm tra adapter 200W, Thunderbolt 4, USB-C Gen 2, HDMI 2.1, LAN và đầu đọc SD.
- Kiểm tra RAM DDR5, hai khe SSD M.2, Wi-Fi 6E, OLED, camera 5MP, loa và nhiệt độ.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Q533MJ Ultra 7 155H dùng cho máy nào?
Dòng máy và cấu hình phù hợp
- Asus Vivobook Pro 15 OLED Q533MJ.
- Mã cấu hình phổ biến Q533MJ-U73050.
- Tên nền hệ thống N6506MJ.
- Mã PCB N6506_MB REV:2.0.
- CPU Intel Core Ultra 7 155H onboard.
- NVIDIA GeForce RTX 3050 Laptop GPU 6GB GDDR6.
- RAM DDR5 tổng 16GB theo cấu hình Q533MJ-U73050.
- Màn OLED 15,6 inch FHD 60Hz không cảm ứng.
Không nên thay chéo khi chưa kiểm
- Không nhầm Q533MJ với Q543MJ dùng cấu hình GPU và RAM khác.
- Không nhầm N6506MJ RTX 3050 với N6506MV RTX 4060 hoặc N6506MU RTX 4050.
- Không mua chỉ theo N6506_MB nếu chưa kiểm GPU, VRAM và ASUS P/N.
- Không ghi RTX 3050 4GB; Q533MJ dùng RTX 3050 6GB.
- Không bỏ qua RAM onboard và khe SO-DIMM khi chọn main.
- Không nhầm màn OLED FHD 60Hz với panel 3K 120Hz của bản N6506 khác.
- Không kết luận lỗi main trước khi loại trừ adapter, RAM, SSD, OLED và hệ thống tản nhiệt.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Asus Vivobook Pro 15 OLED Q533MJ-U73050. | Nhầm với Q543MJ hoặc mã N6506 khác. |
| Nền máy | N6506MJ. | Chỉ kiểm tên Vivobook Pro 15 mà bỏ qua hậu tố MJ. |
| Mã PCB | N6506_MB REV:2.0. | Đọc thiếu revision hoặc mua bo hình dáng giống nhưng khác GPU. |
| ASUS P/N | 90NB13C0-R00011 cho main Ultra 7 155H, RTX 3050 và cấu hình RAM tương ứng; cần kiểm tem thực tế. | Nhầm part number của N6506MU/MV hoặc dung lượng RAM khác. |
| CPU | Core Ultra 7 155H, 16 nhân, 22 luồng, Turbo tối đa 4.80GHz. | Nhầm Ultra 9 185H hoặc CPU thế hệ 13. |
| GPU | Intel Arc Graphics và NVIDIA GeForce RTX 3050 Laptop GPU 6GB GDDR6. | Nhầm RTX 4050/4060 hoặc RTX 3050 4GB. |
| RAM | Q533MJ-U73050 dùng tổng 16GB DDR5; cấu trúc thường gặp 8GB onboard + 1 SO-DIMM 8GB. | Tưởng toàn bộ RAM onboard hoặc lắp nhầm DDR4. |
| SSD | 2 khe M.2 2280 PCIe 4.0 x4; cấu hình xuất xưởng 1TB. | Nhầm chỉ có một khe hoặc lắp ổ SATA 2,5 inch. |
| Cổng ngoài | Thunderbolt 4, USB-C Gen 2, 2 USB-A Gen 1, HDMI 2.1 TMDS, RJ-45, SD, audio 3.5mm và DC-in. | Bỏ sót đầu đọc SD hoặc nhầm sạc chính qua USB-C. |
| Sạc | Adapter ASUS 200W, 20V 10A, đầu tròn 4,5mm. | Dùng adapter công suất thấp gây tụt hiệu năng hoặc không đủ tải GPU. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem ASUS, mã PCB, CPU, GPU, VRAM, RAM và cụm cổng trước khi đặt hàng.

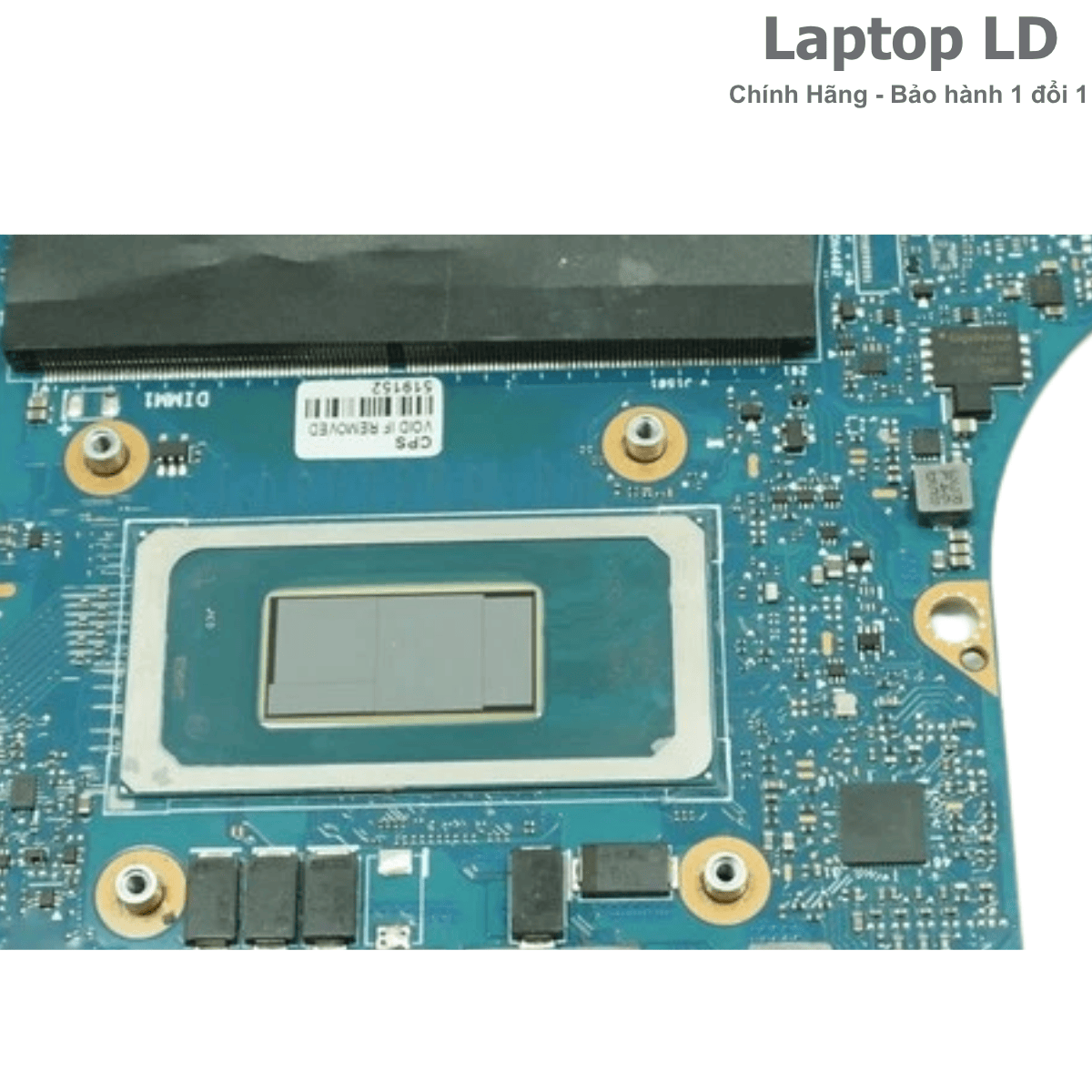

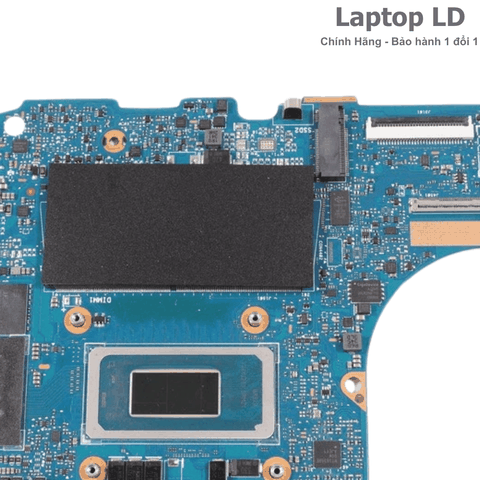

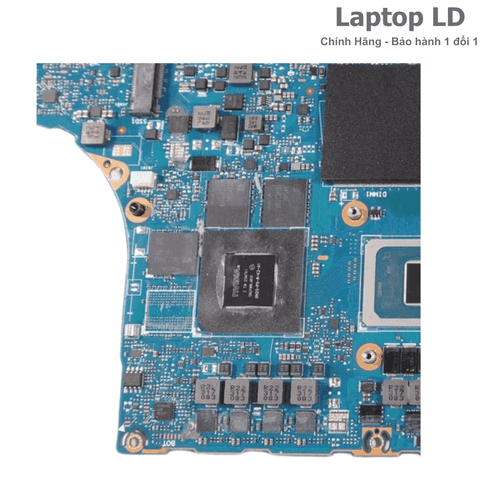

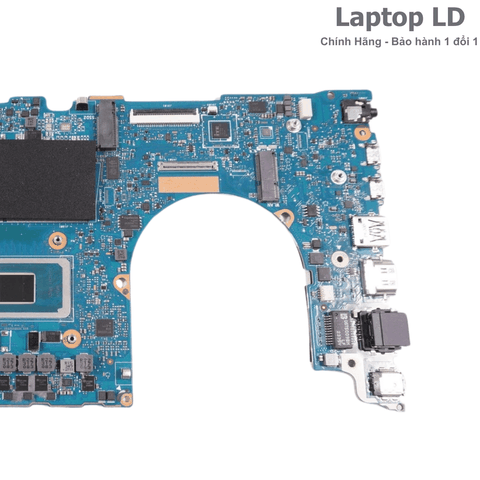

Ảnh chi tiết CPU, GPU, VRAM, RAM và SSD trên main Q533MJ
Nhóm ảnh này giúp đối chiếu đúng Ultra 7 155H, Intel Arc, RTX 3050, sáu gigabyte VRAM GDDR6, RAM DDR5 onboard, khe SO-DIMM, hai khe SSD M.2, module Wi-Fi, mạch nguồn GPU, Thunderbolt 4, USB-C, HDMI, LAN và dấu hiệu main chưa cong, cháy hoặc oxy hóa.
Dấu hiệu nên kiểm tra bo mạch Asus Vivobook Pro 15 Q533MJ
Lỗi nguồn và sạc 200W
- Bấm nguồn không phản hồi, không sáng đèn hoặc adapter tự ngắt.
- Máy nhận sạc nhưng pin không tăng hoặc tụt pin khi render/chơi game.
- Jack DC-in nóng, lỏng hoặc chỉ nhận theo góc cắm.
- Máy bật rồi tắt, hai quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, GPU, RAM hoặc SSD.
- Máy tự tắt khi tải cao do adapter, mạch sạc hoặc VRM không ổn định.
Lỗi RTX 3050 và VRAM
- Có nguồn nhưng màn đen, treo logo ASUS hoặc không xuất HDMI.
- Sọc hình, vỡ hình, chớp màn hoặc driver NVIDIA báo Code 43.
- Máy xanh màn khi cài driver, render hoặc chạy benchmark.
- GPU không nhận đủ 6GB VRAM hoặc lỗi một kênh bộ nhớ.
- RTX mất nguồn lõi/VRAM, nóng bất thường hoặc chập sau quá nhiệt.
- HDMI mất hình trong khi Intel Arc vẫn hoạt động.
Lỗi RAM, SSD, OLED và ngoại vi
- Không nhận RAM onboard hoặc khe SO-DIMM.
- Không nhận một trong hai SSD M.2 hoặc mất ổ sau sleep.
- OLED không lên, nhấp nháy, ám màu hoặc chỉ hiển thị theo góc mở.
- Thunderbolt, USB-C, HDMI, LAN, SD, audio hoặc USB-A mất nhận.
- Hai quạt chạy mạnh, máy nóng hoặc tụt xung CPU/GPU.
- Máy vào nước ở cạnh cổng gây oxy hóa DC-in, USB-C, HDMI, LAN và audio.
Nên sửa hay thay bo mạch Q533MJ?
N6506_MB REV:2.0 tích hợp CPU, một phần RAM, GPU NVIDIA và VRAM trên bo mạch. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU/GPU, RAM, VRAM, BIOS/ME và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở DC-in, Thunderbolt, USB-C, HDMI, LAN, SD, audio hoặc linh kiện bảo vệ.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn CPU/GPU.
- BIOS/ME lỗi nhưng CPU, GPU, RAM, VRAM và SSD vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn 3,3V hoặc đường PCIe ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa lan tới CPU/GPU/VRAM.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU Ultra 7 155H lỗi, không khởi tạo hoặc chập nguồn lõi.
- RTX 3050 hoặc nhiều chip VRAM lỗi, sửa lại vẫn tái phát.
- RAM onboard lỗi nhiều chip hoặc đứt đường dữ liệu sâu.
- Chập nặng đồng thời mạch sạc, nguồn CPU, GPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chạy tải.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của main Asus Vivobook Pro 15 OLED Q533MJ-U73050 CPU Core Ultra 7 155H.
| Tên sản phẩm | Main Asus Vivobook Pro 15 OLED Q533MJ CPU Intel Core Ultra 7 155H |
|---|---|
| Dòng máy tương thích | Asus Vivobook Pro 15 OLED Q533MJ-U73050 / N6506MJ |
| Mã main | N6506_MB REV:2.0 |
| Board number | N6506MJ; mã module main thường gặp 60NB13C0-MB3200 |
| ASUS part number | 90NB13C0-R00011 cho main Core Ultra 7 155H, RTX 3050 và cấu hình RAM tương ứng; cần đối chiếu tem main thực tế |
| CPU | Intel Core Ultra 7 155H onboard, 16 nhân gồm 6 P-core + 8 E-core + 2 Low Power E-core, 22 luồng, Turbo tối đa 4.80GHz, 24MB Intel Smart Cache, Intel AI Boost NPU |
| GPU tích hợp | Intel Arc Graphics tích hợp, dùng chung RAM hệ thống |
| GPU / VGA rời | NVIDIA GeForce RTX 3050 Laptop GPU, 6GB GDDR6, mã GPU GN20-P0-R-K2; TGP tối đa theo cấu hình BIOS của máy |
| RAM hỗ trợ | Cấu hình Q533MJ-U73050 dùng tổng 16GB DDR5-5600; cấu trúc thường gặp 8GB onboard + 1 khe SO-DIMM lắp 8GB; ASUS công bố tổng bộ nhớ tối đa 16GB cho Q533MJ |
| Ổ cứng hỗ trợ | 2 khe M.2 2280 PCIe 4.0 x4 NVMe; cấu hình xuất xưởng phổ biến 1TB |
| Khe trên main | 1 khe DDR5 SO-DIMM, 2 khe SSD M.2 2280, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, OLED/eDP, bàn phím, DialPad/touchpad, loa, hai quạt, camera và bo I/O |
| Cổng ngoài | 1 Thunderbolt 4 USB-C 40Gbps hỗ trợ DisplayPort/Power Delivery; 1 USB-C 3.2 Gen 2 10Gbps hỗ trợ DisplayPort/Power Delivery; 2 USB-A 3.2 Gen 1; 1 HDMI 2.1 TMDS; 1 RJ-45 Gigabit; 1 đầu đọc thẻ SD; 1 audio 3.5mm; 1 DC-in |
| Màn hình tương thích | 15,6 inch OLED FHD 1920×1080, tỷ lệ 16:9, 60Hz, 0,2ms, 100% DCI-P3, glossy, không cảm ứng |
| Pin | Pin Li-ion 4 cell 75Wh, cấu trúc 4S1P |
| Sạc | Adapter ASUS 200W, đầu ra 20V 10A, đầu tròn 4,5mm |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, adapter ngắt | DC-in, MOSFET đầu vào, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter 200W chuẩn, ngắt pin và đo trở kháng/dòng đầu vào. |
| Có nguồn nhưng không POST | BIOS/ME, RAM, CPU, GPU, nguồn thứ cấp hoặc SSD. | Tháo SSD, tháo RAM SO-DIMM, reset BIOS/EC và theo dõi trình tự nguồn. |
| Không nhận RAM | Module SO-DIMM, RAM onboard, nguồn DDR5, BIOS hoặc bộ điều khiển nhớ. | Thử RAM chuẩn, kiểm dung lượng onboard và đo nguồn DDR5. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe. | Đổi SSD chuẩn, kiểm riêng từng khe và đo nguồn socket. |
| RTX báo Code 43 | Driver, BIOS, nguồn GPU, chip GPU hoặc VRAM. | Cài driver sạch, kiểm Device ID, nguồn GPU/VRAM và chạy stress test. |
| Sọc hình hoặc vỡ hình | VRAM, GPU, nguồn nhớ, OLED hoặc cáp eDP. | So sánh màn trong/HDMI/USB-C, test VRAM và kiểm nhiệt độ GPU. |
| OLED không hiển thị | Panel, cáp, nguồn OLED, BIOS, RAM hoặc iGPU. | Thử màn ngoài, kiểm nguồn panel và đầu cáp. |
| Máy tắt khi render | Adapter yếu, quá nhiệt, nguồn CPU/GPU hoặc pin. | Kiểm adapter 200W, quạt, keo tản, nhiệt độ, xung và dòng tải. |
| Máy vào nước | Oxy hóa vùng nguồn, GPU/VRAM, Thunderbolt, HDMI, LAN hoặc bo I/O. | Ngắt pin, soi toàn bo, đo chập và xử lý oxy hóa trước khi cấp nguồn. |

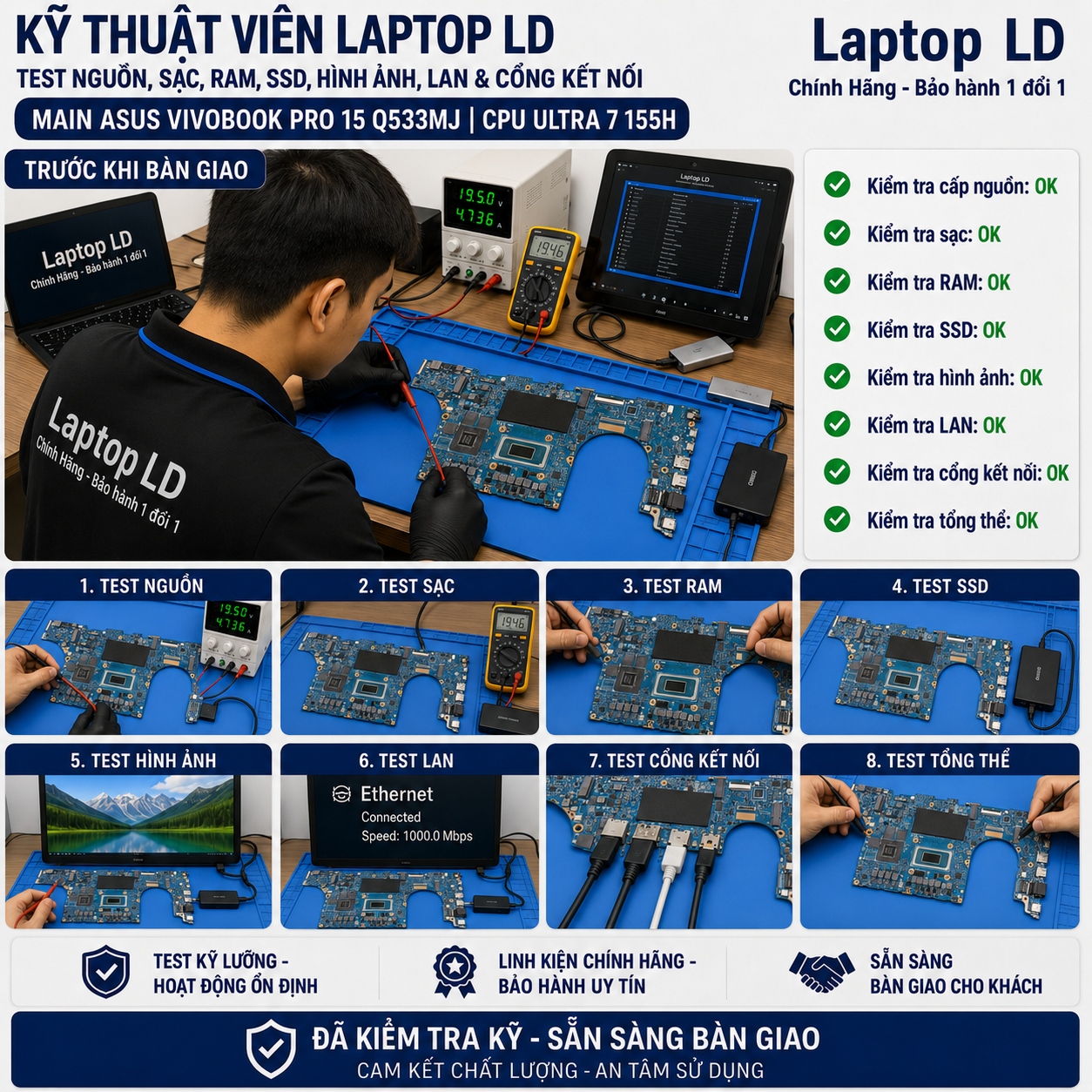

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra adapter 200W, CPU Ultra 7 155H, RTX 3050/VRAM, RAM DDR5, hai SSD M.2, OLED, Thunderbolt 4, USB-C, HDMI, LAN, SD, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, GPU, OLED, RAM, SSD, cổng kết nối, nhiệt độ, lịch sử vào nước và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 200W, pin, RAM onboard/SO-DIMM, từng SSD, BIOS/ME, GPU/VRAM, OLED, LAN và từng cổng.
-
Đối chiếu đúng main
Xác minh Q533MJ-U73050, N6506MJ, Ultra 7 155H, RTX 3050 6GB, N6506_MB REV:2.0 và ASUS P/N.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh và thay vật liệu dẫn nhiệt phù hợp cho CPU/GPU/VRAM, sau đó chạy test tải và ngoại vi.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter 200W cùng chế độ quạt phù hợp.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ main N6506_MB đã thay theo điều kiện ghi trên phiếu bảo hành. Xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Asus Vivobook Pro 15 Q533MJ nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, nứt OLED, cháy nổ do nguồn không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi và hỗ trợ.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main N6506_MB tích hợp CPU, RAM onboard, GPU và VRAM, có khe SO-DIMM cùng hai socket SSD nên cần túi chống tĩnh điện, tấm bảo vệ chip, đệm cổng, nẹp chống cong và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main Asus Q533MJ dùng mã board nào?
Nền hệ thống là N6506MJ; mã PCB được ghi nhận là N6506_MB REV:2.0. ASUS P/N thường gặp của bản Ultra 7 155H, RTX 3050 và RAM tương ứng là 90NB13C0-R00011.
CPU Core Ultra 7 155H có bao nhiêu nhân và luồng?
CPU có 16 nhân gồm 6 P-core, 8 E-core và 2 Low Power E-core, 22 luồng, Turbo tối đa 4.80GHz và 24MB cache.
Q533MJ dùng GPU nào?
Máy dùng Intel Arc Graphics tích hợp và NVIDIA GeForce RTX 3050 Laptop GPU 6GB GDDR6.
RAM của máy là onboard hay RAM rời?
Cấu hình Q533MJ-U73050 thường dùng 8GB DDR5 onboard kết hợp một khe SO-DIMM lắp 8GB, tổng 16GB.
RAM tối đa được ASUS công bố là bao nhiêu?
Trang thông số Q533MJ công bố tổng bộ nhớ tối đa 16GB. Khi thay main cần chọn đúng dung lượng RAM onboard và module SO-DIMM.
Máy có mấy khe SSD?
Main có hai khe M.2 2280 PCIe 4.0 x4 NVMe; cấu hình xuất xưởng phổ biến dùng SSD 1TB.
Hai cổng USB-C có giống nhau không?
Không. Một cổng là Thunderbolt 4 40Gbps; cổng còn lại là USB-C 3.2 Gen 2 10Gbps. Cả hai hỗ trợ DisplayPort và Power Delivery theo thông số ASUS.
Màn hình Q533MJ có thông số gì?
Máy dùng OLED 15,6 inch FHD 1920×1080, 60Hz, 0,2ms, 100% DCI-P3, bề mặt bóng và không cảm ứng.
Pin và sạc chuẩn là loại nào?
Máy dùng pin 4 cell 75Wh và adapter ASUS 200W, đầu ra 20V 10A, đầu tròn 4,5mm.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
