Thay main Asus Vivobook 17X K3704VA i5-13500H X1505VA R2.0 đúng mã
Đúng board X1505VA MAIN BOARD R2.0, CPU Intel Core i5-13500H, đồ họa Intel Iris Xe Graphics khi RAM chạy dual-channel, 8GB DDR4 onboard, một khe DDR4 SO-DIMM và một khe SSD M.2 2280 PCIe 4.0. Laptop LD hỗ trợ kiểm tra mã PCB, ASUS part number 90NB1090-R00212, nguồn sạc DC 45W, USB-C Power Delivery, HDMI 1.4, RAM, SSD, BIOS, màn hình 17,3 inch và các đường tín hiệu trước khi sửa hoặc thay bo mạch.
- X1505VA R2.0
- 90NB1090-R00212
- CPU i5-13500H
- Main UMA
- DDR4 dual-channel
- Màn 17,3 inch
Xác thực kỹ thuật: thông tin được Trung Tâm Laptop LD rà soát theo Asus Vivobook 17X K3704VA, CPU i5-13500H, board X1505VA MAIN BOARD R2.0 và ASUS part number 90NB1090-R00212. Các bản i7-13700H, i9-13900H, RAM onboard khác hoặc part number khác không được gộp vào cấu hình này.

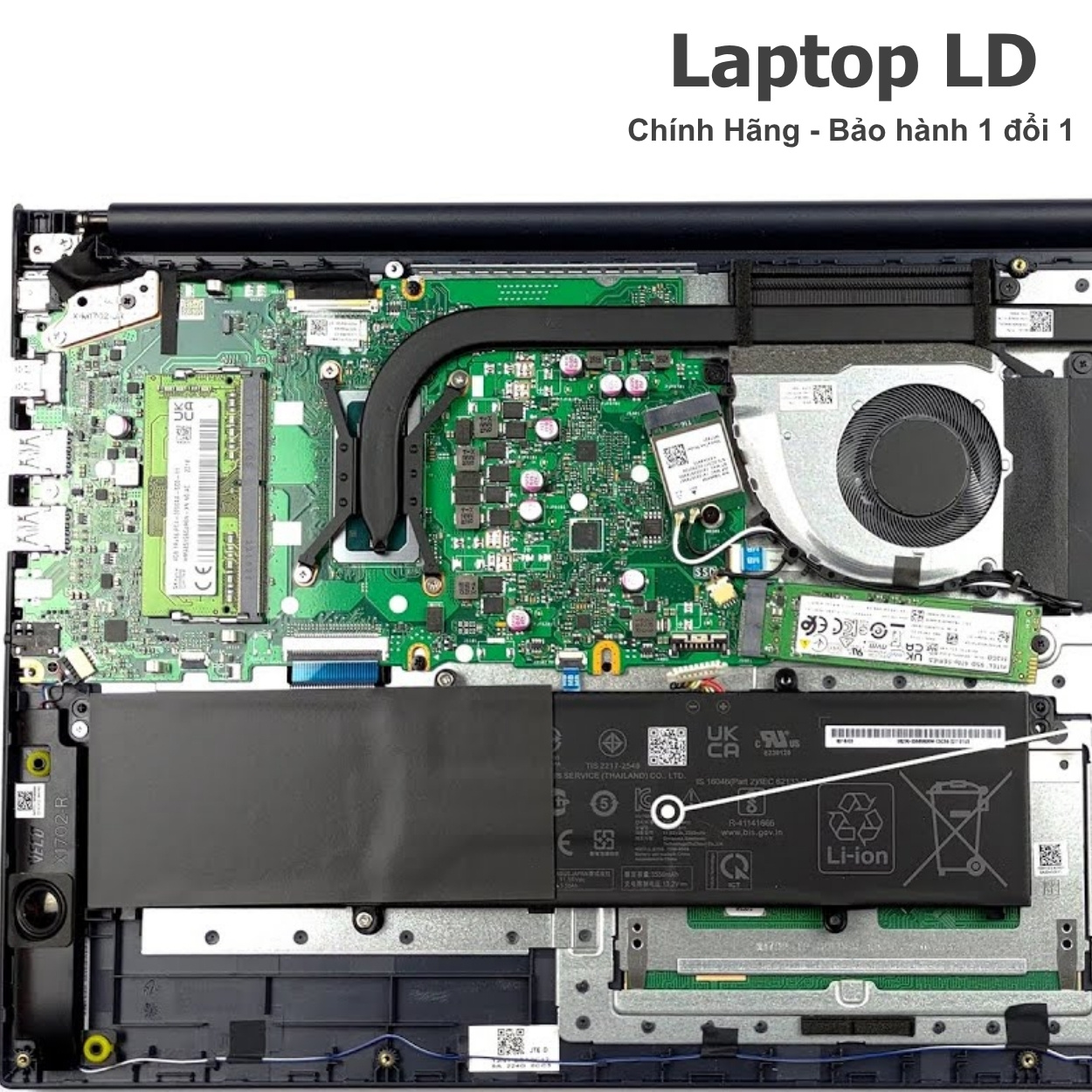

Vị trí linh kiện và ảnh tổng thể main Asus Vivobook 17X K3704VA i5-13500H X1505VA R2.0
Ảnh thực tế giúp nhận biết CPU i5-13500H, RAM DDR4 onboard, khe SO-DIMM, khe SSD M.2 2280, module Wi-Fi, mạch sạc DC-in/USB-C, HDMI, ba USB-A và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa và camera.
Cần gửi gì để Laptop LD báo đúng main?
K3704VA có nhiều biến thể CPU và dung lượng RAM onboard. Để khóa đúng bản i5-13500H, 8GB DDR4 onboard và ASUS part number 90NB1090-R00212, khách nên gửi đầy đủ ảnh tem máy và bo mạch.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Asus Vivobook 17X K3704VA.
- Ảnh mã cấu hình đầy đủ dạng K3704VA-AUxxx, Bxxxx hoặc mã thị trường tương ứng.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh dòng X1505VA MAIN BOARD R2.0 trên PCB.
- Ảnh tem ASUS part number 90NB1090-R00212.
- Ảnh khu vực CPU i5-13500H, RAM onboard, khe SO-DIMM và khe SSD M.2.
- Ảnh USB-C, ba USB-A, HDMI 1.4, DC-in và audio 3.5mm.
- Mô tả lỗi: không nguồn, không sạc, treo logo, lỗi RAM, mất SSD, không xuất hình, lỗi USB-C hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng K3704VA, i5-13500H và board X1505VA R2.0.
- Xác nhận đúng ASUS part number 90NB1090-R00212 và RAM onboard 8GB.
- Tránh nhầm i7-13700H, i9-13900H hoặc main của X1704VA.
- Nhận diện đúng layout RAM, SSD, Wi-Fi, DC-in và cụm cổng.
- Phân biệt chế độ Intel UHD và Intel Iris Xe theo cấu hình bộ nhớ.
- Khoanh vùng lỗi nằm ở main, sạc 45W, USB-C PD, RAM, SSD, màn hình hay module Wi-Fi.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Asus Vivobook 17X K3704VA i5-13500H được báo theo đúng ASUS part number, revision PCB, dung lượng RAM onboard, tình trạng bo mạch và gói bảo hành. Giá và tồn kho được xác nhận tại thời điểm khách gửi ảnh tem/main thực tế.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra quạt, tản nhiệt CPU dòng H, pin 50Wh, RAM DDR4, SSD M.2, Wi-Fi, màn hình 17,3 inch và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng 90NB1090-R00212 và máy không vào nước hoặc chập nhiều tầng nguồn. Máy từng sửa DC-in, USB-C, BIOS, nguồn CPU, RAM onboard hoặc HDMI cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng K3704VA, i5-13500H, X1505VA R2.0 và 90NB1090-R00212.
- Xác nhận đúng main UMA, RAM DDR4 onboard 8GB và một khe SO-DIMM.
- Kiểm tra sạc DC 45W, USB-C Power Delivery, HDMI 1.4, ba USB-A, audio, RAM, SSD và Wi-Fi.
- Kiểm tra màn hình FHD 60Hz, bàn phím số, touchpad, loa, camera và nhiệt độ CPU.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Asus Vivobook 17X K3704VA i5-13500H dùng cho máy nào?
Dòng máy phù hợp
- Asus Vivobook 17X K3704VA màn hình 17,3 inch.
- CPU Intel Core i5-13500H onboard.
- Board X1505VA MAIN BOARD R2.0.
- ASUS part number 90NB1090-R00212.
- Main UMA dùng đồ họa Intel tích hợp.
- 8GB DDR4 onboard và một khe DDR4 SO-DIMM.
- Một khe SSD M.2 2280 PCIe Gen4 x4.
- Một USB-C, ba USB-A, HDMI 1.4, DC-in và audio 3.5mm.
Không nên thay chéo khi chưa kiểm
- Không nhầm i5-13500H với i7-13700H hoặc i9-13900H.
- Không nhầm K3704VA với X1704VA dùng nền máy khác.
- Không bỏ qua dung lượng RAM onboard và ASUS part number.
- Không ghi Iris Xe cố định khi máy chỉ chạy RAM single-channel.
- Không ghi HDMI 2.0/2.1; dòng máy dùng HDMI 1.4.
- Không ghi LAN RJ-45 hoặc khe thẻ nhớ vì máy không tích hợp hai cổng này.
- Không ghi sạc USB-C là bộ sạc mặc định; máy có cổng DC-in và adapter 45W đầu tròn.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Asus Vivobook 17X K3704VA. | Nhầm với Vivobook 17 X1704VA hoặc K3704ZA. |
| Board number | X1505VA MAIN BOARD R2.0. | Đặt theo tên máy nhưng không kiểm dòng in trên PCB. |
| ASUS part number | 90NB1090-R00212. | Nhầm part number của bản i7 hoặc i9. |
| CPU | Intel Core i5-13500H, 12 nhân, 16 luồng, Turbo tối đa 4.70GHz. | Nhầm i5-13420H, i7-13700H hoặc i9-13900H. |
| GPU | Intel Iris Xe Graphics khi RAM chạy dual-channel; Intel UHD Graphics khi single-channel. | Ghi cố định Iris Xe dù máy thiếu thanh SO-DIMM. |
| RAM | 8GB DDR4-3200 onboard và 1 khe DDR4 SO-DIMM; tối đa công bố 16GB. | Tưởng có hai khe RAM rời hoặc ghi DDR5. |
| SSD | 1 khe M.2 2280 PCIe Gen4 x4 NVMe. | Nhầm có hai khe SSD hoặc dùng sai kích thước ổ. |
| Cổng ngoài | 1 USB 2.0 Type-A, 2 USB-A 3.2 Gen 1, 1 USB-C 3.2 Gen 1, 1 HDMI 1.4, 1 DC-in và 1 audio 3.5mm. | Ghi thêm Thunderbolt, LAN hoặc khe SD. |
| Sạc | Adapter ASUS 45W, 19V 2.37A, đầu tròn DC. | Dùng adapter sai điện áp hoặc công suất thấp hơn chuẩn. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem ASUS, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.

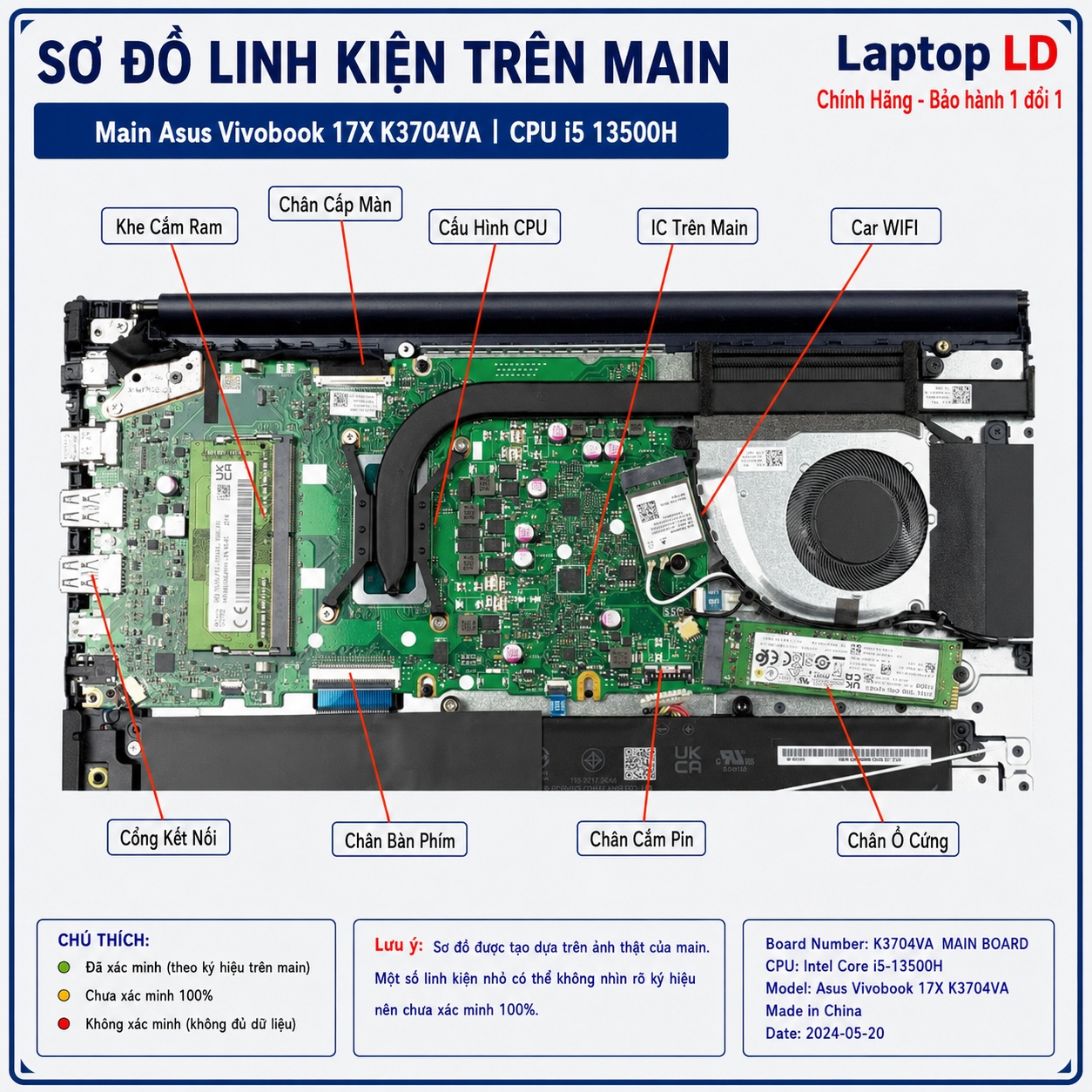

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Asus Vivobook 17X K3704VA
Nhóm ảnh này giúp đối chiếu đúng i5-13500H, RAM DDR4 onboard, khe SO-DIMM, khe SSD M.2 2280, module Wi-Fi, mạch DC-in/USB-C, HDMI và dấu hiệu main chưa cong, cháy hoặc oxy hóa.
Dấu hiệu nên kiểm tra bo mạch Asus Vivobook 17X K3704VA
Lỗi nguồn, DC-in và USB-C
- Bấm nguồn không phản hồi, không sáng đèn sạc hoặc đèn báo chập chờn.
- Cắm adapter 45W nhưng máy không nhận nguồn hoặc pin không tăng.
- Jack DC-in lỏng, nóng, mất tiếp xúc hoặc chỉ nhận sạc theo góc cắm.
- USB-C không nhận Power Delivery, không truyền dữ liệu hoặc gây nóng cổng.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, RAM DDR4 hoặc SSD.
Lỗi RAM, SSD và khởi động
- Treo logo ASUS, khởi động lặp hoặc tự vào BIOS.
- Lỗi RAM onboard làm máy không POST hoặc chỉ sáng đèn nguồn.
- Khe SO-DIMM chập chờn, không nhận thanh RAM hoặc chỉ chạy single-channel.
- Máy chỉ hiện Intel UHD sau khi mất nhận thanh RAM rời.
- Không nhận SSD M.2, mất ổ sau sleep hoặc báo không có thiết bị khởi động.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi màn hình 17,3 inch và cổng ngoài
- Màn FHD không lên, chỉ sáng đèn nền hoặc chớp hình theo góc mở.
- HDMI 1.4 không xuất hình hoặc chập chờn khi cắm cáp.
- USB-C không xuất tín hiệu tương thích qua bộ chuyển đổi.
- USB-A, audio, Wi-Fi, Bluetooth, camera hoặc mic mất nhận.
- Máy nóng, quạt chạy mạnh hoặc tụt hiệu năng do tản nhiệt CPU H-series.
- Máy vào nước ở cạnh cổng gây oxy hóa mạch DC-in, USB-C, HDMI và audio.
Nên sửa hay thay bo mạch Asus Vivobook 17X K3704VA?
K3704VA dùng CPU H-series, RAM DDR4 onboard kết hợp khe SO-DIMM, jack DC-in và USB-C Power Delivery. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU, RAM onboard, SSD và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở jack DC-in, USB-C, HDMI, USB-A, audio hoặc linh kiện bảo vệ.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS lỗi nhưng CPU, RAM onboard và khe SO-DIMM vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn 3.3V hoặc linh kiện ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-13500H lỗi, không khởi tạo hoặc chập nguồn lõi.
- RAM DDR4 onboard lỗi nhiều chip hoặc lỗi đường dữ liệu sâu.
- Chập nặng đồng thời mạch sạc, nguồn CPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chạy tải.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của main Asus Vivobook 17X K3704VA CPU i5-13500H board X1505VA MAIN BOARD R2.0.
| Tên sản phẩm | Main Asus Vivobook 17X K3704VA CPU Intel Core i5-13500H board X1505VA MAIN BOARD R2.0 |
|---|---|
| Dòng máy tương thích | Asus Vivobook 17X K3704VA |
| Mã main | X1505VA MAIN BOARD R2.0 |
| Board number | X1505VA MAIN BOARD R2.0 |
| ASUS part number | 90NB1090-R00212 |
| CPU | Intel Core i5-13500H onboard, 12 nhân gồm 4 P-core + 8 E-core, 16 luồng, Turbo tối đa 4.70GHz, 18MB Intel Smart Cache, công suất cơ bản 45W |
| GPU / VGA | Intel Iris Xe Graphics tích hợp khi RAM hoạt động dual-channel; Intel UHD Graphics khi RAM hoạt động single-channel; dùng chung RAM hệ thống, không có GPU hoặc VRAM rời |
| RAM hỗ trợ | 8GB DDR4-3200 onboard và 1 khe DDR4 SO-DIMM; hỗ trợ dual-channel, tổng dung lượng tối đa công bố 16GB |
| Ổ cứng hỗ trợ | 1 khe M.2 2280 PCIe Gen4 x4 NVMe |
| Khe trên main | 1 khe DDR4 SO-DIMM, 1 khe SSD M.2 2280, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, màn hình eDP, bàn phím, touchpad, loa, quạt và camera |
| Cổng ngoài | 1 USB 2.0 Type-A; 2 USB-A 3.2 Gen 1 5Gbps; 1 USB-C 3.2 Gen 1 5Gbps hỗ trợ Power Delivery; 1 HDMI 1.4; 1 DC-in; 1 audio 3.5mm |
| Màn hình tương thích | 17,3 inch tỷ lệ 16:9, FHD 1920×1080, IPS-level, 60Hz, 250 nit, 45% NTSC, chống chói, không cảm ứng |
| Pin | Pin 3 cell Li-ion 50Wh, cấu trúc 3S1P |
| Sạc | Adapter ASUS 45W, đầu tròn DC, đầu ra 19V 2.37A |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Adapter, jack DC-in, pin, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter 45W, kiểm jack DC-in, ngắt pin và đo dòng chờ. |
| Jack DC-in lúc nhận lúc không | Chân jack, cáp nguồn, mối hàn, MOSFET đầu vào hoặc adapter. | Đổi adapter, kiểm độ rơ jack, đo điện áp trước và sau mạch bảo vệ. |
| USB-C không nhận Power Delivery | Cổng, IC bảo vệ, controller PD hoặc đường CC. | Đổi cáp/nguồn PD, đo VBUS/CC và kiểm nhận diện dữ liệu. |
| Treo logo hoặc khởi động lặp | BIOS, RAM, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, tháo RAM SO-DIMM, reset BIOS và theo dõi trình tự khởi động. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, RAM onboard, nguồn RAM hoặc CPU. | Thử thanh DDR4 chuẩn, kiểm khe, dung lượng onboard và nguồn bộ nhớ. |
| Không nhận SSD | SSD lỗi, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, nguồn màn, BIOS, RAM hoặc iGPU. | Thử HDMI, kiểm đèn nền, nguồn panel và đầu cáp. |
| Máy chỉ hiện Intel UHD Graphics | Thiếu RAM SO-DIMM, lỗi khe RAM hoặc bộ nhớ chạy single-channel. | Kiểm thanh RAM rời, trạng thái dual-channel và dung lượng nhận trong BIOS. |
| Máy vào nước | Oxy hóa mạch DC-in, USB-C, HDMI, USB, audio hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn DC 45W, USB-C Power Delivery, RAM DDR4 onboard và SO-DIMM, SSD M.2, màn hình 17,3 inch, HDMI, USB-A, Wi-Fi, Bluetooth, camera và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, DC-in, USB-C, màn hình, RAM, SSD, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 45W, pin, RAM onboard, RAM SO-DIMM, SSD, BIOS, màn hình, Wi-Fi và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh K3704VA, i5-13500H, X1505VA MAIN BOARD R2.0 và ASUS part number 90NB1090-R00212.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn sử dụng adapter đúng điện áp, công suất.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch X1505VA R2.0 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Asus Vivobook 17X K3704VA nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do sạc hoặc thiết bị ngoại vi không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main X1505VA R2.0 có CPU và RAM onboard, jack DC-in, cổng USB-C cùng socket SSD nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main K3704VA dùng mã board nào?
Bản trong bài dùng board X1505VA MAIN BOARD R2.0 và ASUS part number 90NB1090-R00212.
CPU i5-13500H có bao nhiêu nhân và luồng?
CPU có 12 nhân gồm 4 P-core và 8 E-core, 16 luồng, Turbo tối đa 4.70GHz và 18MB cache.
Main này dùng Intel Iris Xe hay Intel UHD?
Máy đạt tên Intel Iris Xe Graphics khi bộ nhớ chạy dual-channel; nếu chỉ dùng RAM onboard single-channel, hệ thống hiển thị Intel UHD Graphics.
RAM của máy là onboard hay RAM rời?
Main có 8GB DDR4-3200 onboard và một khe DDR4 SO-DIMM, tổng dung lượng tối đa công bố 16GB.
Máy có mấy khe SSD?
Main có một khe M.2 2280 PCIe Gen4 x4 NVMe.
Cổng USB-C có sạc được không?
Cổng USB-C 3.2 Gen 1 có hỗ trợ Power Delivery; máy đồng thời có cổng DC-in riêng cho adapter đầu tròn.
Máy có LAN và khe thẻ nhớ không?
Không. K3704VA không tích hợp LAN RJ-45 hoặc khe SD/microSD.
Màn hình K3704VA có thông số gì?
Máy dùng màn 17,3 inch FHD 1920×1080, tỷ lệ 16:9, IPS-level, 60Hz, 250 nit và chống chói.
Sạc chuẩn của máy bao nhiêu watt?
Máy dùng adapter ASUS 45W đầu tròn, đầu ra 19V 2.37A.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
