Laptop LD • Main Asus TUF Gaming A15 / A17
Thay main Asus TUF FA506IH FA506II FA706 Ryzen 5 4600H DA0BKXMB8D0 đúng mã
Đúng nền Quanta BKX DA0BKXMB8D0 Rev D, CPU AMD Ryzen 5 4600H, hai khe RAM DDR4-3200 và GPU NVIDIA GTX 1650 hoặc GTX 1650 Ti 4GB GDDR6 theo hậu tố model. Main dùng cho nhóm Asus TUF Gaming A15 FA506IH/FA506II và TUF Gaming A17 FA706IH/FA706II; cần phân biệt chính xác bản IH với II, kích thước khung 15,6 inch với 17,3 inch, cụm tản nhiệt, cáp màn, số khe SSD và tem part number trước khi sửa hoặc thay bo mạch.
- Quanta BKX
- DA0BKXMB8D0 Rev D
- Ryzen 5 4600H
- 2 khe DDR4
- GTX 1650 / 1650 Ti
- Nguồn 150W
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD rà soát theo nền bo Quanta BKX, sơ đồ DA0BKXMB8D0 Rev D và thông số Asus TUF Gaming A15/A17 Ryzen 4000H. Hậu tố IH thường dùng NVIDIA GeForce GTX 1650 4GB GDDR6; hậu tố II thường dùng GTX 1650 Ti 4GB GDDR6. Không khóa main chỉ theo chữ FA506 hoặc FA706 vì cùng nền BKX còn có CPU, GPU, layout SSD và part number khác.

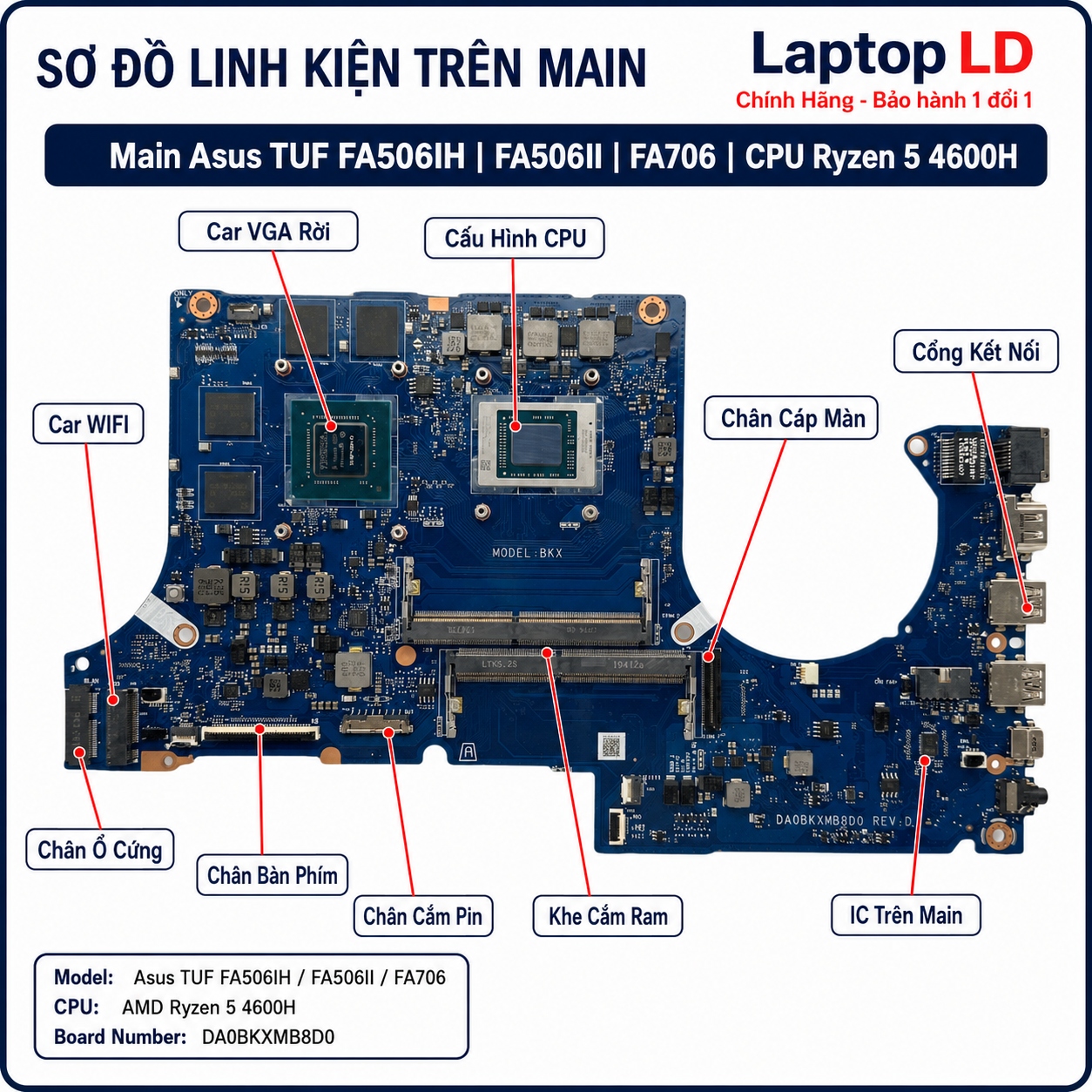

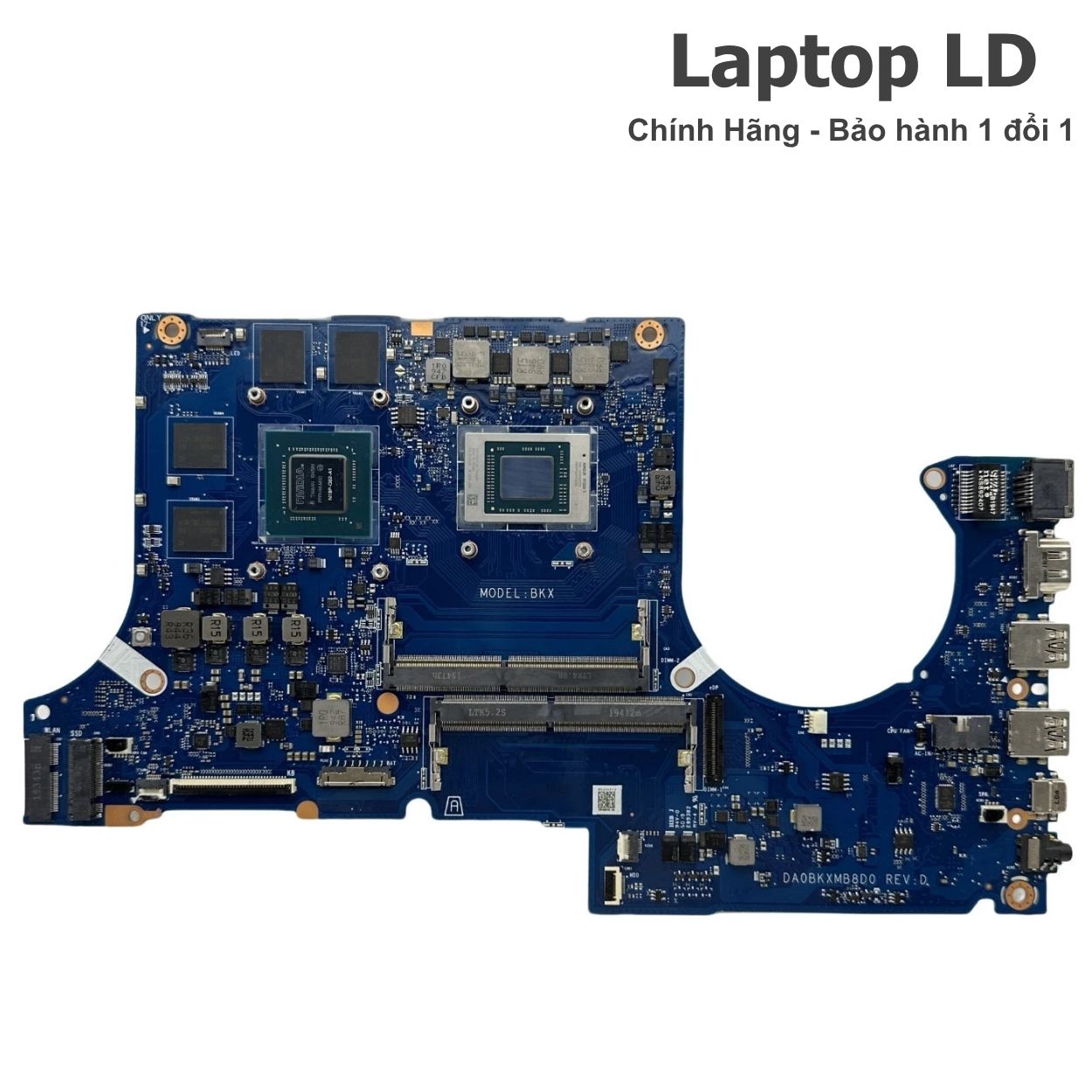

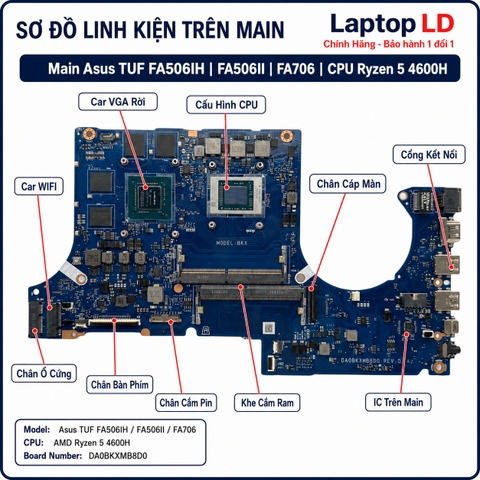

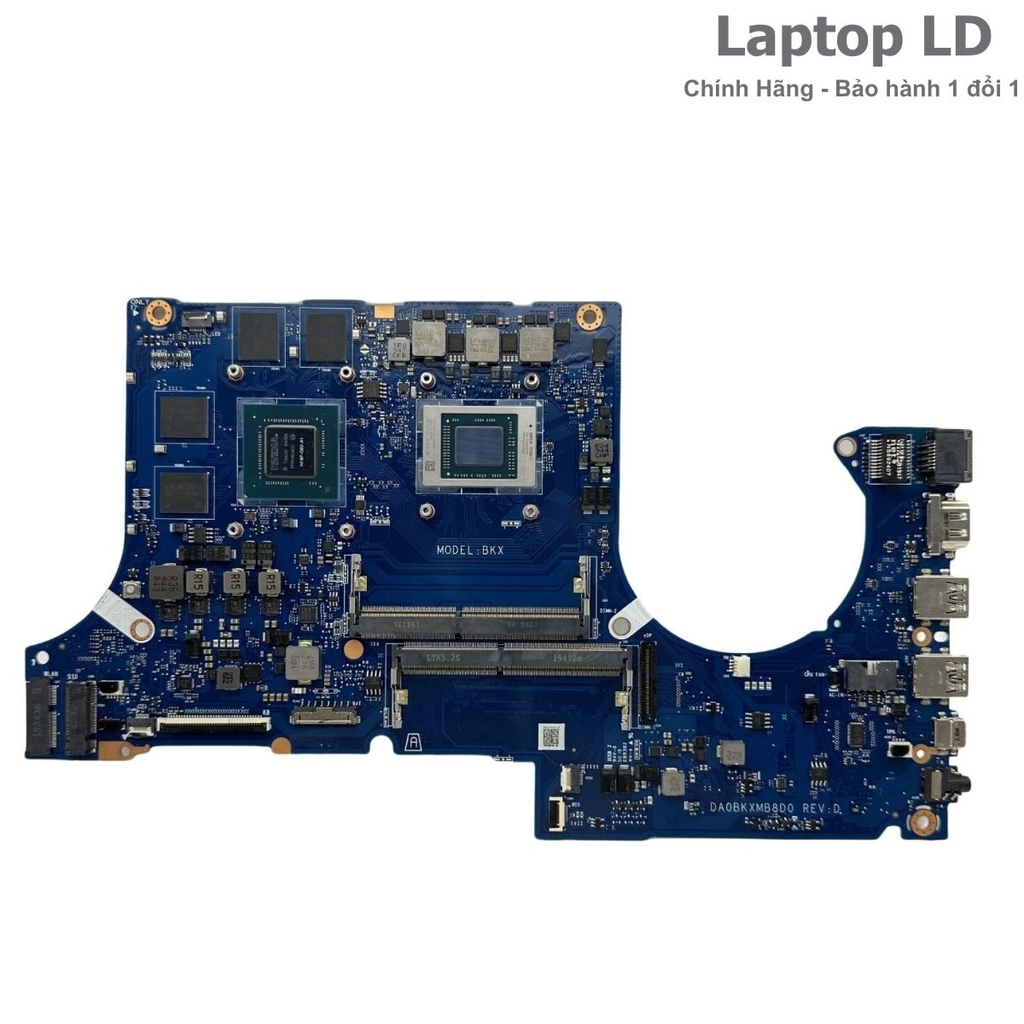

Vị trí linh kiện và ảnh tổng thể main Asus TUF FA506IH FA506II FA706 DA0BKXMB8D0
Ảnh thực tế giúp đối chiếu CPU Ryzen 5 4600H hàn BGA, GPU NVIDIA và bốn chip VRAM GDDR6, hai khe RAM SO-DIMM, khe SSD M.2, đầu SATA 2,5 inch, khe Wi-Fi, mạch sạc, cổng HDMI, USB-C, LAN, USB-A và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa.
Cần gửi gì để Laptop LD báo đúng main Asus TUF FA506/FA706?
DA0BKXMB8D0 được dùng trên cả khung A15 15,6 inch và A17 17,3 inch, đồng thời có bản GTX 1650 và GTX 1650 Ti. Ảnh tem máy, hai mặt bo và cụm GPU là dữ liệu quan trọng để tránh nhầm giữa FA506IH, FA506II, FA706IH và FA706II.
Thông tin nên gửi trước
- Ảnh tem đáy máy ghi đầy đủ FA506IH, FA506II, FA706IH hoặc FA706II.

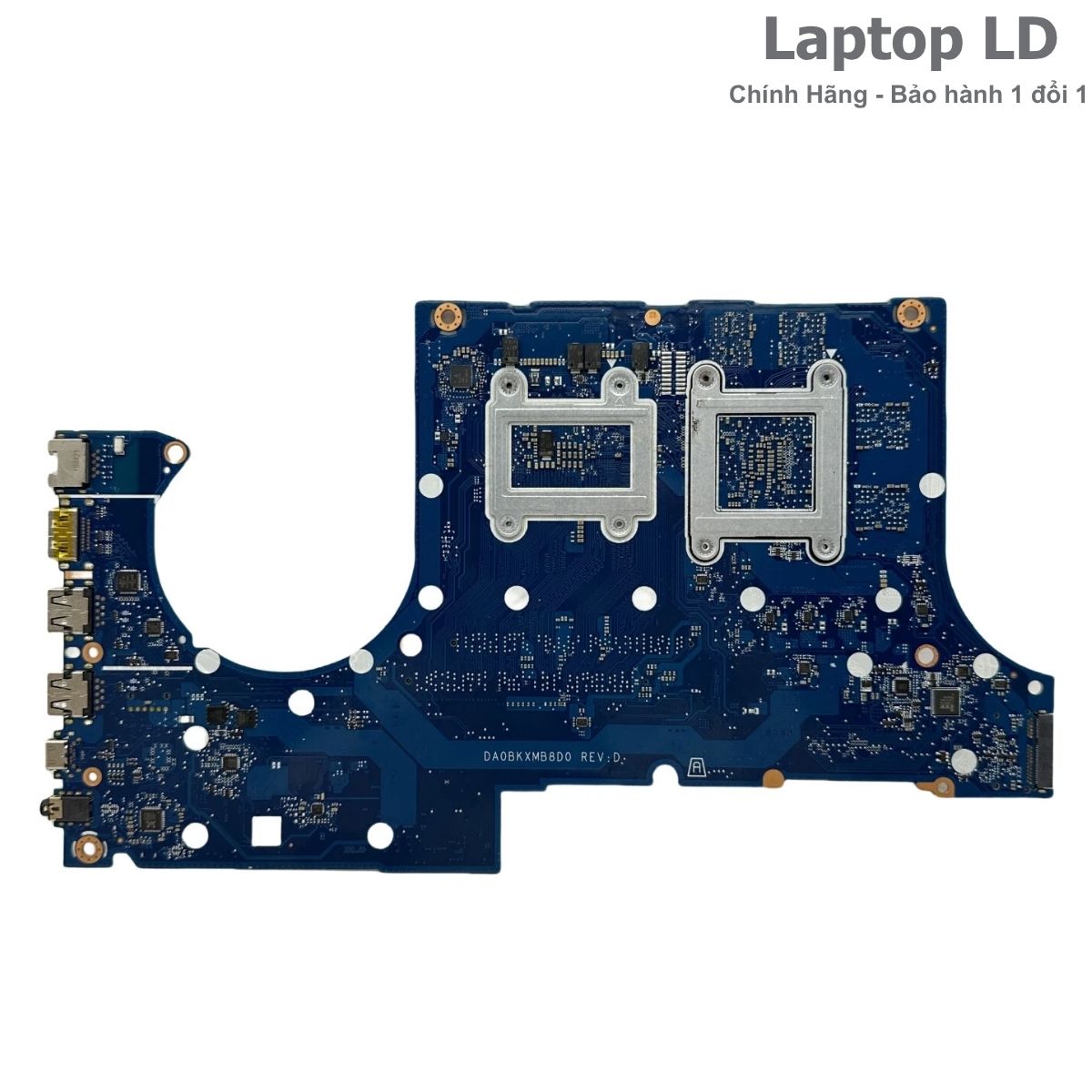

- Ảnh rõ hai mặt bo mạch cũ, không che mất tem và mã PCB.

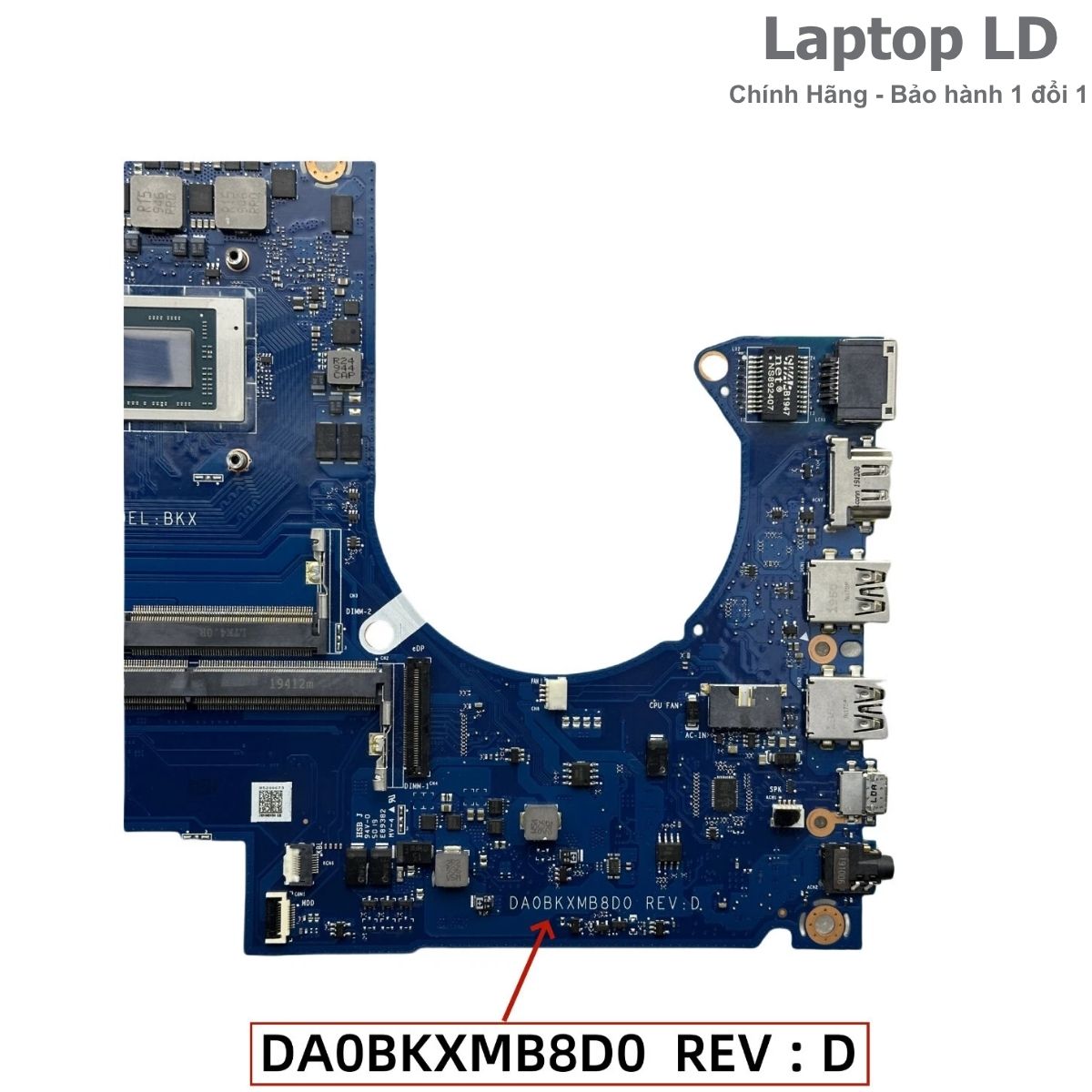

- Ảnh dòng DA0BKXMB8D0, chữ Rev D và mã part number trên tem trắng.
- Ảnh khu vực CPU Ryzen 5 4600H, GPU NVIDIA và bốn chip VRAM GDDR6.
- Ảnh hai khe RAM DDR4, khe SSD M.2 và đầu cáp SATA 2,5 inch.
- Ảnh cụm cổng HDMI 2.0b, USB-C, USB-A, LAN RJ-45, audio và DC-in.
- Ảnh đầu cáp màn hình, pin, hai quạt, bàn phím, touchpad, loa và Wi-Fi.
- Mô tả lỗi: không nguồn, không sạc, không hình, mất GPU, sọc hình, treo game, lỗi RAM, mất SSD, nóng hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng Quanta BKX DA0BKXMB8D0 Rev D và part number.
- Phân biệt đúng bản IH dùng GTX 1650 với bản II dùng GTX 1650 Ti.
- Khóa đúng khung FA506 15,6 inch hoặc FA706 17,3 inch.
- Đối chiếu chính xác layout tản nhiệt, cáp màn hình, pin và quạt.
- Nhận diện số khe M.2 và kết nối SATA theo đúng layout bo hiện có.
- Khoanh vùng lỗi nằm ở main, RAM, SSD, màn hình, sạc, pin hay cụm tản nhiệt.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Asus TUF FA506/FA706 Ryzen 5 4600H DA0BKXMB8D0 được báo theo đúng hậu tố IH hoặc II, GPU GTX 1650 hoặc GTX 1650 Ti, part number, revision PCB, tình trạng bo và gói bảo hành. Tồn kho được xác nhận theo ảnh tem/main thực tế.
Công lắp
Khi thay main tại Laptop LD, máy được kiểm tra cụm tản hai quạt, heatpipe CPU/GPU, pad VRAM/VRM, RAM, SSD, pin, Wi-Fi, màn hình và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng BKX Ryzen 5 4600H và GPU tương ứng. Main vào nước, chập GPU/VRAM, mất nhiều tầng nguồn hoặc đã đóng lại chip cần thời gian kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng FA506/FA706, hậu tố IH/II, CPU Ryzen 5 4600H, GPU và DA0BKXMB8D0 Rev D.
- Không ghép bản GTX 1650 vào đơn hàng GTX 1650 Ti hoặc ngược lại.
- Kiểm tra sạc 150W, pin, hai khe RAM, SSD, SATA, Wi-Fi, HDMI, USB-C, LAN, USB-A, âm thanh, camera và nhiệt độ.
- Chạy tải CPU/GPU và kiểm tra chuyển mạch iGPU/dGPU trước khi bàn giao.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch DA0BKXMB8D0 Ryzen 5 4600H dùng cho máy nào?
Dòng máy phù hợp
- Asus TUF Gaming A15 FA506IH – Ryzen 5 4600H, GTX 1650 4GB.
- Asus TUF Gaming A15 FA506II – Ryzen 5 4600H, GTX 1650 Ti 4GB.
- Asus TUF Gaming A17 FA706IH – Ryzen 5 4600H, GTX 1650 4GB.
- Asus TUF Gaming A17 FA706II – Ryzen 5 4600H, GTX 1650 Ti 4GB.
- PCB Quanta BKX, mã DA0BKXMB8D0 Rev D.
- Hai khe SO-DIMM DDR4-3200, dung lượng chính thức tối đa 32GB.
- Khe SSD M.2 2280 PCIe 3.0 x4 và kết nối SATA 2,5 inch trên layout hỗ trợ.
- Nguồn adapter Asus 150W, đầu tròn 6,0mm.
Không nên thay chéo khi chưa kiểm
- Không nhầm FA506IH GTX 1650 với FA506II GTX 1650 Ti.
- Không nhầm FA706IH với FA706II dù hình dáng bo gần giống.
- Không chọn theo chữ FA706 chung nếu chưa xem đầy đủ hậu tố model.
- Không bỏ qua part number, revision PCB và layout VRAM.
- Không dùng nhầm tản nhiệt A15 15,6 inch cho khung A17 17,3 inch.
- Không kết luận hỏng main trước khi loại trừ RAM, SSD, màn hình, sạc và pin.
- Không dùng adapter công suất thấp khi chạy tải CPU/GPU.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Dòng máy | Asus TUF Gaming A15 FA506 hoặc A17 FA706. | Nhầm với FX505/FX705 hoặc thế hệ FA507/FA707 dùng bo khác. |
| Mã bo | Quanta BKX – DA0BKXMB8D0 Rev D. | Đặt theo tên máy nhưng không kiểm mã PCB và revision. |
| CPU | AMD Ryzen 5 4600H, 6 nhân, 12 luồng, Boost tối đa 4,0GHz. | Nhầm main Ryzen 7 4800H hoặc Ryzen 9 4900H cùng họ chassis. |
| GPU | FA506IH/FA706IH: GTX 1650 4GB; FA506II/FA706II: GTX 1650 Ti 4GB. | Nhầm hậu tố IH và II làm sai GPU, BIOS, tản và giá main. |
| RAM | 2 khe SO-DIMM DDR4-3200, tối đa 32GB theo cấu hình Asus. | Tưởng RAM hàn hoặc dùng sai DDR5. |
| SSD | M.2 2280 PCIe 3.0 x4; layout có 1 hoặc 2 vị trí M.2. | Đặt main khác layout, thiếu socket hoặc sai cáp/giá SSD. |
| Ổ SATA | Đầu SATA 2,5 inch dùng trên cấu hình pin 48Wh có khoang ổ. | Chọn theo chassis 90Wh rồi kỳ vọng lắp ổ 2,5 inch. |
| Cổng ngoài | 2 USB-A 3.2 Gen 1, 1 USB-A 2.0, 1 USB-C 3.2 Gen 2/DP, HDMI 2.0b, RJ-45 và audio. | Ghi nhầm USB-C có sạc Power Delivery hoặc sai số lượng USB. |
| Màn hình | FA506: 15,6 inch FHD; FA706: 17,3 inch FHD, 60/120/144Hz theo máy. | Nhầm cáp eDP, chiều dài cáp hoặc panel giữa A15 và A17. |
| Sạc | Adapter Asus 150W, 20V–7,5A, đầu tròn 6,0mm. | Dùng nguồn thiếu công suất gây tụt pin, tắt máy hoặc lỗi GPU khi tải. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem model, mã PCB, CPU, GPU, RAM, SSD và cụm cổng trước khi đặt hàng.

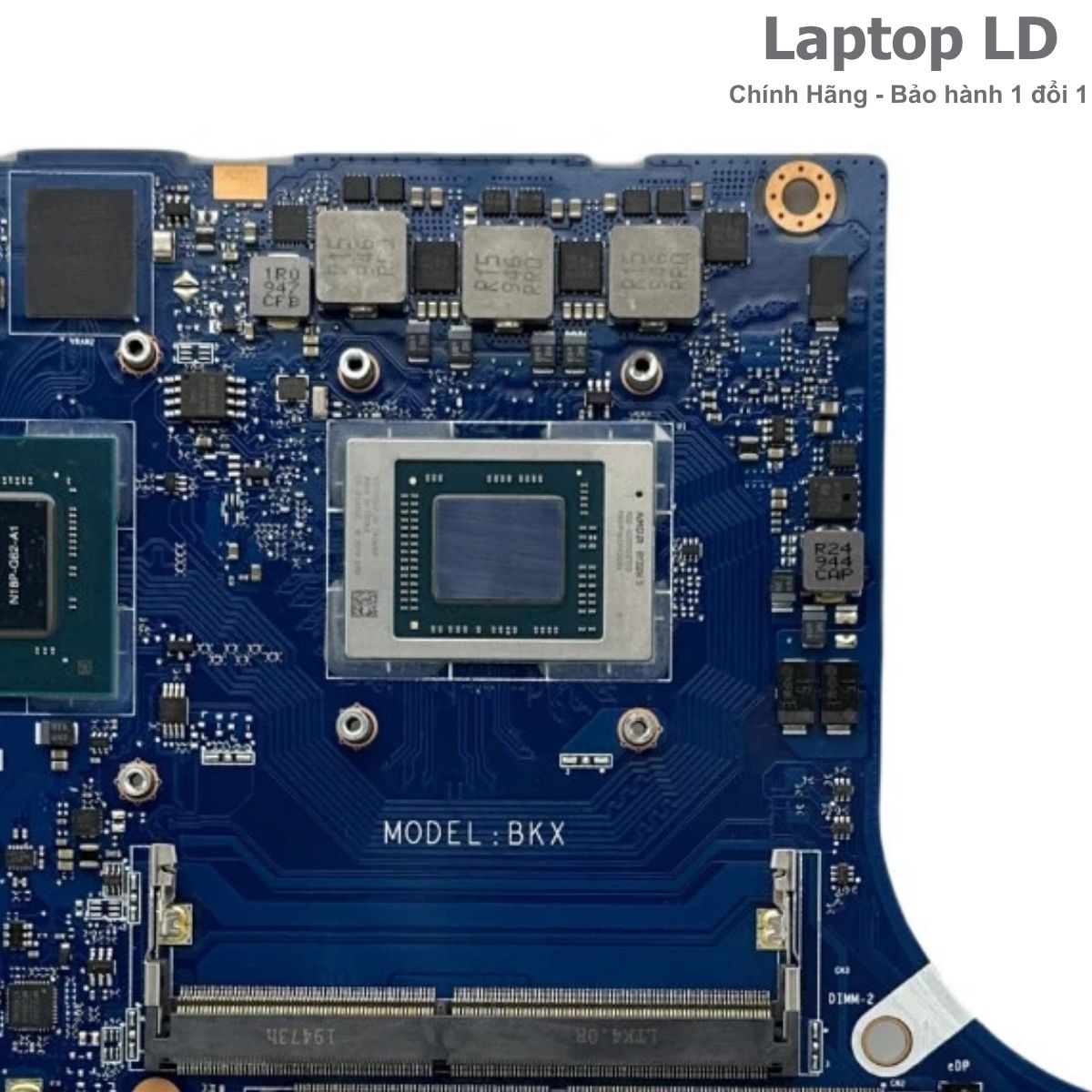

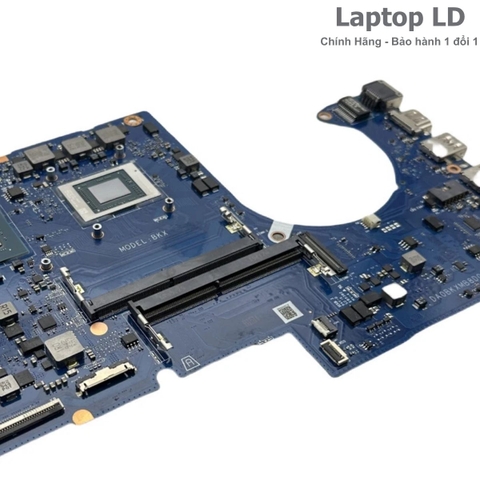

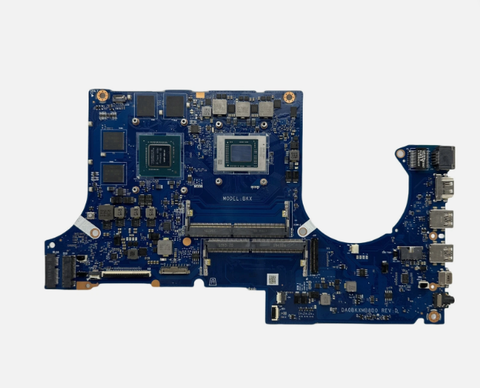

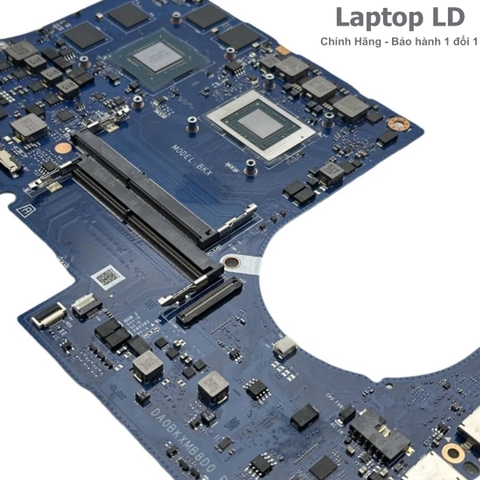

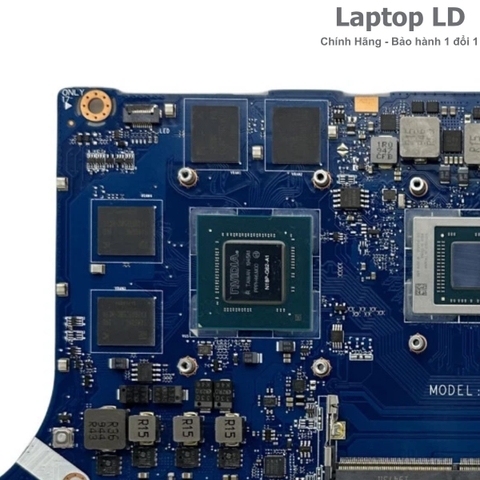

Ảnh chi tiết CPU, GPU, RAM, SSD và cụm cổng trên main Asus TUF
Nhóm ảnh này giúp đối chiếu Ryzen 5 4600H, GPU GTX 1650/1650 Ti, bốn chip VRAM GDDR6, hai khe RAM DDR4, socket M.2, đầu SATA, khe Wi-Fi, cổng nguồn, HDMI, USB-C, LAN và USB-A.
Dấu hiệu nên kiểm tra bo mạch Asus TUF FA506/FA706
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi, không sáng đèn hoặc chỉ nháy đèn pin.
- Cắm sạc 150W không nhận, nhận chập chờn hoặc chân nguồn nóng.
- Máy đang chơi game chuyển sang pin, tụt pin hoặc tắt đột ngột.
- Nguồn chờ có nhưng không tạo đủ nguồn CPU, RAM hoặc GPU.
- Chập đường nguồn GPU/VRAM làm adapter ngắt bảo vệ.
- Vào nước cạnh DC-in, LAN hoặc USB gây oxy hóa mạch nguồn.
Lỗi khởi động, RAM và SSD
- Có đèn nguồn, quạt quay nhưng màn hình đen, không POST.
- Treo logo Asus, tự khởi động lại hoặc vào BIOS liên tục.
- Lỗi một khe RAM, không nhận đủ dung lượng hoặc xanh màn.
- Không nhận SSD M.2, mất ổ sau sleep hoặc lỗi đường PCIe.
- Không nhận ổ SATA 2,5 inch dù ổ và cáp còn tốt.
- BIOS/EC lỗi sau cập nhật, mất điện hoặc nạp sai bản IH/II.
Lỗi GPU, hình ảnh và nhiệt
- Windows không nhận GTX 1650/1650 Ti hoặc báo Code 43.
- Sọc hình, vỡ hình, treo game, đen màn khi chuyển sang GPU rời.
- HDMI hoặc USB-C DisplayPort không xuất hình.
- GPU/VRAM nóng bất thường, quạt chạy tối đa hoặc máy tự tắt.
- Mất một quạt, sai tốc độ quạt hoặc báo lỗi cảm biến nhiệt.
- Máy giảm xung mạnh do keo khô, pad lệch hoặc heatpipe yếu.
Nên sửa hay thay bo mạch Asus TUF DA0BKXMB8D0?
Nền BKX có CPU và GPU hàn, nhiều tầng nguồn công suất cao cùng cụm tản nhiệt hai quạt. Cần loại trừ adapter, pin, RAM, SSD, màn hình, cáp eDP và hệ thống tản nhiệt trước khi kết luận hỏng bo mạch.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở jack nguồn, USB, HDMI, LAN hoặc linh kiện bảo vệ.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn CPU/GPU.
- BIOS hoặc EC lỗi có thể nạp lại đúng bản FA506/FA706.
- Một khe RAM, socket SSD hoặc đầu SATA hỏng cơ khí.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- Ryzen 5 4600H lỗi, không khởi tạo hoặc chập nguồn lõi.
- GPU GTX 1650/1650 Ti hoặc nhiều chip VRAM lỗi đồng thời.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn CPU, GPU, RAM, SSD và nhiều ngoại vi.
- Bo mạch đã đóng chip hoặc sửa nhiều lần nhưng lỗi tái phát.
- Chi phí sửa sâu gần bằng main thay thế đã được kiểm tra đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của nền main Asus TUF Gaming A15/A17 Quanta BKX DA0BKXMB8D0 Rev D, CPU Ryzen 5 4600H và hai cấu hình GPU GTX 1650/GTX 1650 Ti.
| Tên sản phẩm | Main Asus TUF Gaming A15 FA506IH / FA506II và TUF Gaming A17 FA706IH / FA706II CPU AMD Ryzen 5 4600H DA0BKXMB8D0 Rev D |
|---|---|
| Dòng máy tương thích | Asus TUF Gaming A15 FA506IH, FA506II; Asus TUF Gaming A17 FA706IH, FA706II |
| Mã main | Quanta BKX |
| Board number | DA0BKXMB8D0 Rev D |
| CPU | AMD Ryzen 5 4600H onboard, 6 nhân, 12 luồng, xung cơ bản 3,0GHz, Boost tối đa 4,0GHz, tổng cache 11MB, TDP danh định 45W |
| GPU / VGA | AMD Radeon Graphics tích hợp trong APU; NVIDIA GeForce GTX 1650 4GB GDDR6 trên FA506IH/FA706IH hoặc NVIDIA GeForce GTX 1650 Ti 4GB GDDR6 trên FA506II/FA706II |
| RAM hỗ trợ | 2 khe SO-DIMM DDR4-3200, hỗ trợ dual-channel, dung lượng chính thức tối đa 32GB |
| Ổ cứng hỗ trợ | SSD M.2 2280 PCIe 3.0 x4; layout bo có 1 hoặc 2 vị trí M.2; đầu SATA 2,5 inch dùng trên khung pin 48Wh có khoang ổ |
| Khe trên main | 2 khe RAM SO-DIMM, khe SSD M.2 2280, đầu SATA 2,5 inch, khe M.2 2230 Wi-Fi/Bluetooth, đầu pin, màn hình eDP, hai quạt, bàn phím, touchpad, loa và camera |
| Cổng ngoài | 2 USB-A 3.2 Gen 1 5Gbps, 1 USB-A 2.0, 1 USB-C 3.2 Gen 2 10Gbps hỗ trợ DisplayPort 1.4, 1 HDMI 2.0b, 1 LAN RJ-45 và 1 audio combo 3,5mm |
| Màn hình tương thích | FA506: 15,6 inch FHD 1920×1080; FA706: 17,3 inch FHD 1920×1080; tần số 60Hz, 120Hz hoặc 144Hz theo cấu hình máy |
| Pin | Pin 48Wh 3 cell; nền chassis BKX cũng có cấu hình pin 90Wh 4 cell |
| Sạc | Adapter Asus 150W, đầu tròn 6,0mm, đầu ra 20V–7,5A |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, adapter ngắt | Jack DC, MOSFET đầu vào, mạch sạc, chập nguồn chính, GPU hoặc VRAM. | Ngắt pin, đo trở kháng đường nguồn, cấp nguồn giới hạn dòng và soi nhiệt khu vực chập. |
| Nhận sạc nhưng không bật | EC, BIOS, nguồn chờ, tín hiệu nút nguồn hoặc nguồn APU. | Kiểm 3V/5V chờ, tín hiệu nút nguồn, EC reset và trình tự cấp nguồn. |
| Có nguồn nhưng màn không lên | RAM, BIOS, cáp eDP, panel, APU, GPU hoặc nguồn hiển thị. | Thử từng thanh/khe RAM, xuất HDMI, kiểm cáp eDP và mã nháy đèn. |
| Không nhận GTX 1650/1650 Ti | BIOS sai, nguồn GPU, GPU, VRAM hoặc đường PCIe. | Đối chiếu hậu tố IH/II, kiểm Device Manager, đo nguồn GPU/VRAM và chạy tải đồ họa. |
| Sọc hình hoặc treo game | VRAM, GPU, nguồn GPU, nhiệt độ hoặc adapter yếu. | Chạy VRAM test, theo dõi nhiệt/công suất, thử adapter 150W chuẩn và kiểm pad tản. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc APU. | Vệ sinh khe, thử từng thanh, đổi khe và đo nguồn RAM. |
| Không nhận SSD/SATA | Ổ lỗi, socket, cáp SATA, nguồn 3,3V/5V, BIOS hoặc đường PCIe/SATA. | Thử ổ chuẩn, đổi khe M.2, kiểm cáp SATA và nhận diện trong BIOS. |
| HDMI/USB-C không xuất hình | Cổng, linh kiện bảo vệ, retimer/mux, GPU, driver hoặc BIOS. | Thử cáp/màn khác, kiểm chân cổng, nguồn và nhận diện thiết bị xuất hình. |
| Máy nóng, quạt hú hoặc tự tắt | Bụi, keo khô, pad sai độ dày, quạt yếu, heatpipe hoặc nguồn CPU/GPU. | Vệ sinh, thay vật liệu tản đúng vị trí, kiểm quạt và chạy tải CPU/GPU có giám sát nhiệt. |

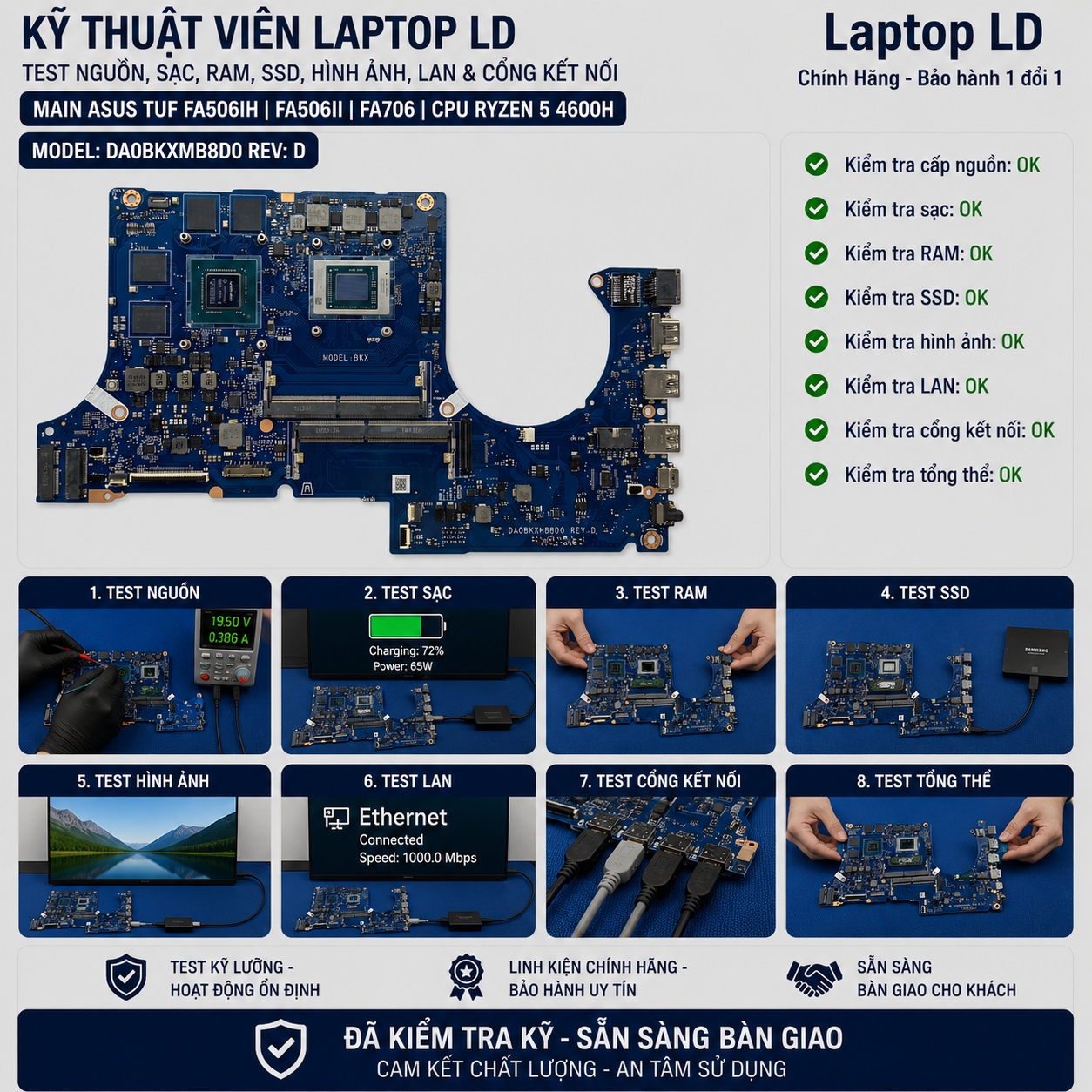

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn 150W, pin, Ryzen 5 4600H, GTX 1650/GTX 1650 Ti, VRAM, hai khe RAM, SSD M.2, SATA, màn hình, HDMI, USB-C, LAN, USB-A, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình, GPU, RAM, SSD, nhiệt độ, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 150W, pin, RAM, SSD, BIOS, màn hình, cáp eDP, GPU, HDMI, USB-C và hai quạt.
-
Đối chiếu đúng main
Xác minh FA506/FA706, hậu tố IH/II, Ryzen 5 4600H, GTX 1650/1650 Ti, DA0BKXMB8D0 Rev D và part number.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo và pad đúng vị trí, lắp main rồi chạy test CPU, GPU, VRAM, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter Asus 150W đúng chuẩn.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch DA0BKXMB8D0 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Asus TUF FA506/FA706 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do adapter không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.

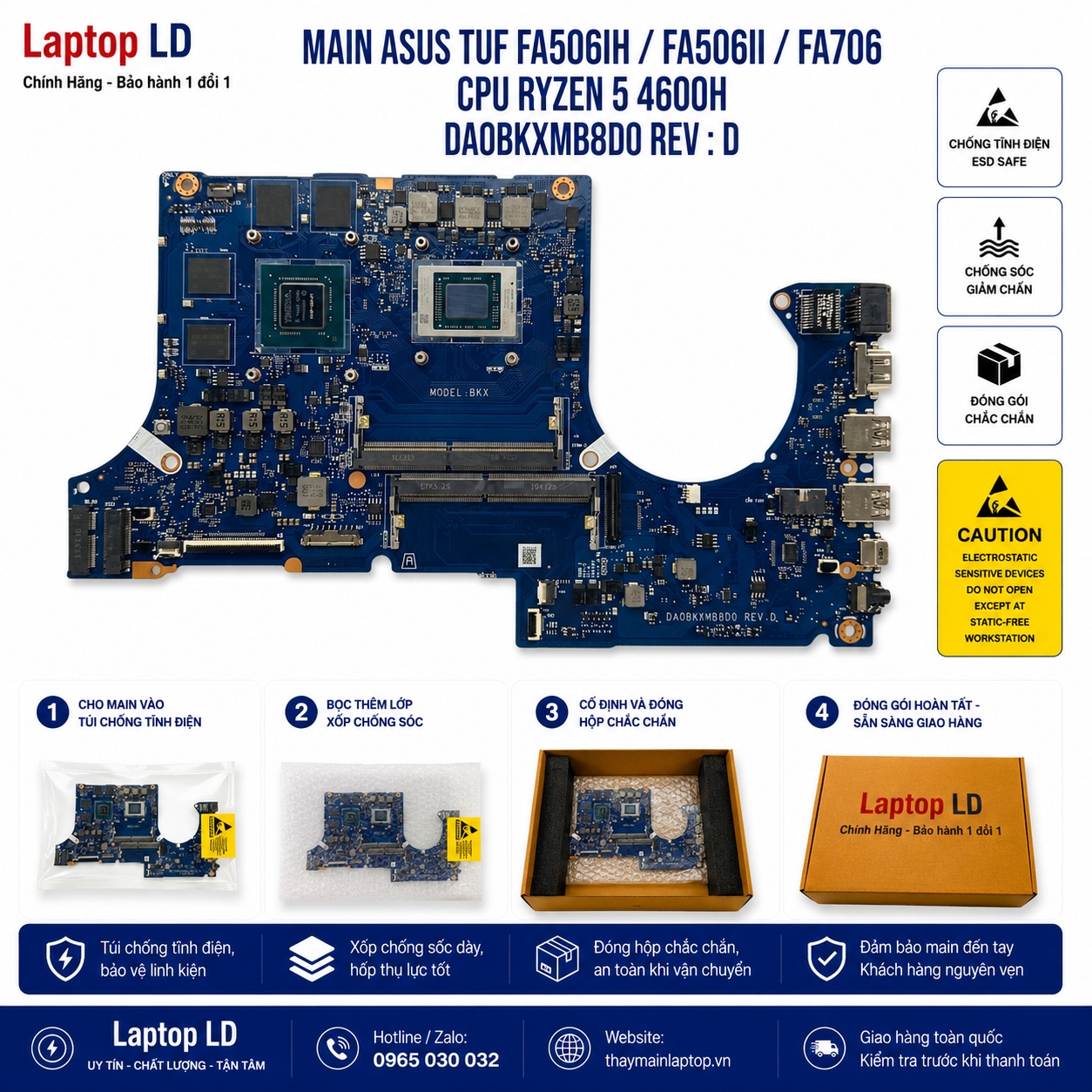

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main BKX có CPU, GPU và VRAM hàn, thân bo dài cùng nhiều đầu cáp mảnh nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main DA0BKXMB8D0 dùng cho model nào?
Dùng cho nhóm Asus TUF Gaming A15 FA506IH/FA506II và TUF Gaming A17 FA706IH/FA706II, nhưng phải đối chiếu đúng CPU, GPU, revision và part number.
Ryzen 5 4600H có bao nhiêu nhân và luồng?
AMD Ryzen 5 4600H có 6 nhân, 12 luồng, xung cơ bản 3,0GHz và Boost tối đa 4,0GHz.
FA506IH và FA506II khác nhau ở đâu?
Với cấu hình Ryzen 5 4600H, FA506IH thường dùng GTX 1650 4GB; FA506II thường dùng GTX 1650 Ti 4GB.
FA706IH và FA706II dùng cùng main không?
Cùng nền Quanta BKX DA0BKXMB8D0, nhưng phải kiểm hậu tố GPU, part number, layout và cụm tản nhiệt trước khi thay.
RAM có nâng cấp được không?
Có. Main dùng hai khe SO-DIMM DDR4-3200, hỗ trợ dual-channel và dung lượng chính thức tối đa 32GB.
Main có mấy khe SSD?
Nền FA506/FA706 có layout một hoặc hai vị trí M.2 2280. Khung pin 48Wh có thể có thêm khoang và đầu SATA 2,5 inch.
USB-C có sạc laptop được không?
Không. USB-C trên thế hệ này dùng truyền dữ liệu và DisplayPort; máy sử dụng adapter đầu tròn 150W để cấp nguồn.
Main dùng màn hình kích thước nào?
FA506 dùng màn 15,6 inch FHD; FA706 dùng màn 17,3 inch FHD. Cáp màn và chiều dài dây phải đúng theo khung máy.
Thay main có làm mất dữ liệu không?
Dữ liệu nằm trên SSD hoặc ổ SATA nên thay main thường không xóa dữ liệu. Trường hợp ổ lỗi hoặc Windows yêu cầu khóa khôi phục cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
