Laptop LD • Main Asus Zenbook S 16 UM5606WA
Thay main Asus Zenbook S 16 UM5606WA Ryzen AI 9 365 đúng mã, test kỹ trước khi giao
Nếu Asus Zenbook S 16 UM5606WA dùng nền AMD bị không lên nguồn, không nhận sạc USB-C, treo logo ASUS, không nhận SSD M.2 NVMe, mất HDMI, lỗi USB4/USB-C, không nhận SD card, mất Wi-Fi, lỗi bàn phím RGB hoặc lỗi sau khi vào nước, Laptop LD sẽ kiểm tra trước để xác định nên sửa main hay thay main Asus Zenbook S 16 UM5606WA Ryzen AI 9 365.
Bo mạch được đối chiếu theo đúng dòng Zenbook S 16 UM5606WA, CPU AMD Ryzen AI 9 365, GPU AMD Radeon 880M, RAM LPDDR5X onboard, khe SSD M.2 2280 PCIe 4.0 x4, cụm cổng USB4/USB-C/USB-A/HDMI/SD card và mạch sạc USB-C trước khi lắp. Khách thay tại cửa hàng được hỗ trợ công lắp, kiểm tra lại các chức năng chính và nhận phiếu bảo hành rõ ràng.
Xác thực kỹ thuật
Thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo máy thực tế, model UM5606WA, nền tảng AMD Ryzen AI 300 Series và kinh nghiệm thay main laptop từ năm 2013, giúp khách chọn đúng bo mạch cho Asus Zenbook S 16 OLED, hạn chế nhầm sang bản Ryzen AI 9 HX 370 hoặc Zenbook S 16 đời mới dùng Ryzen AI 400 series.
- Zenbook S 16 OLED
- UM5606WA
- Ryzen AI 9 365
- Radeon 880M
- NPU 50 TOPS
- 24GB LPDDR5X
- 1TB PCIe 4.0
- 3K OLED 120Hz
- USB4 / USB-C
- BH 1 đổi 1
Cần gửi gì để Laptop LD báo đúng main?
Dòng Asus Zenbook S 16 UM5606WA có nhiều cấu hình Ryzen AI 9 365 và Ryzen AI 9 HX 370, tùy thị trường và dung lượng RAM/SSD. Gửi đủ ảnh giúp xác định đúng main Zenbook S 16 UM5606WA Ryzen AI 9 365, đúng RAM onboard, đúng SSD M.2 và đúng cụm cổng USB4/USB-C.
Thông tin nên gửi trước
- Ảnh tem đáy máy, serial number hoặc model đầy đủ UM5606WA nếu còn rõ.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh tem linh kiện ASUS, model UM5606WA, khu vực BIOS và cụm cổng USB-C.
- Ảnh khu vực CPU Ryzen AI 9 365, RAM LPDDR5X onboard, khe SSD M.2 2280, Wi-Fi, mạch sạc USB-C và cụm HDMI/USB/SD card.
- Mô tả lỗi thực tế: không nguồn, không sạc, treo logo, không nhận SSD, mất HDMI, lỗi USB4/USB-C, mất Wi-Fi, vào nước hoặc từng sửa bo mạch.
Lợi ích khi gửi đủ ảnh
- Báo đúng bo mạch theo máy, hạn chế nhầm bản Ryzen AI 9 365/Ryzen AI 9 HX 370 hoặc khác layout cổng.
- Biết trước nên sửa vùng sạc USB-C, nguồn chờ, BIOS, SSD hay thay cả bo mạch.
- Đối chiếu đúng RAM LPDDR5X onboard, SSD M.2 2280, HDMI, USB-A, USB-C, SD card và Wi-Fi.
- Rút ngắn thời gian khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Vị trí linh kiện và ảnh tổng thể main Asus Zenbook S 16 UM5606WA Ryzen AI 9 365
Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU Ryzen AI 9 365, RAM LPDDR5X onboard, SSD M.2 2280, Wi-Fi, BIOS, IC sạc USB-C, cổng USB4/USB-C, HDMI, USB-A và khe SD card.

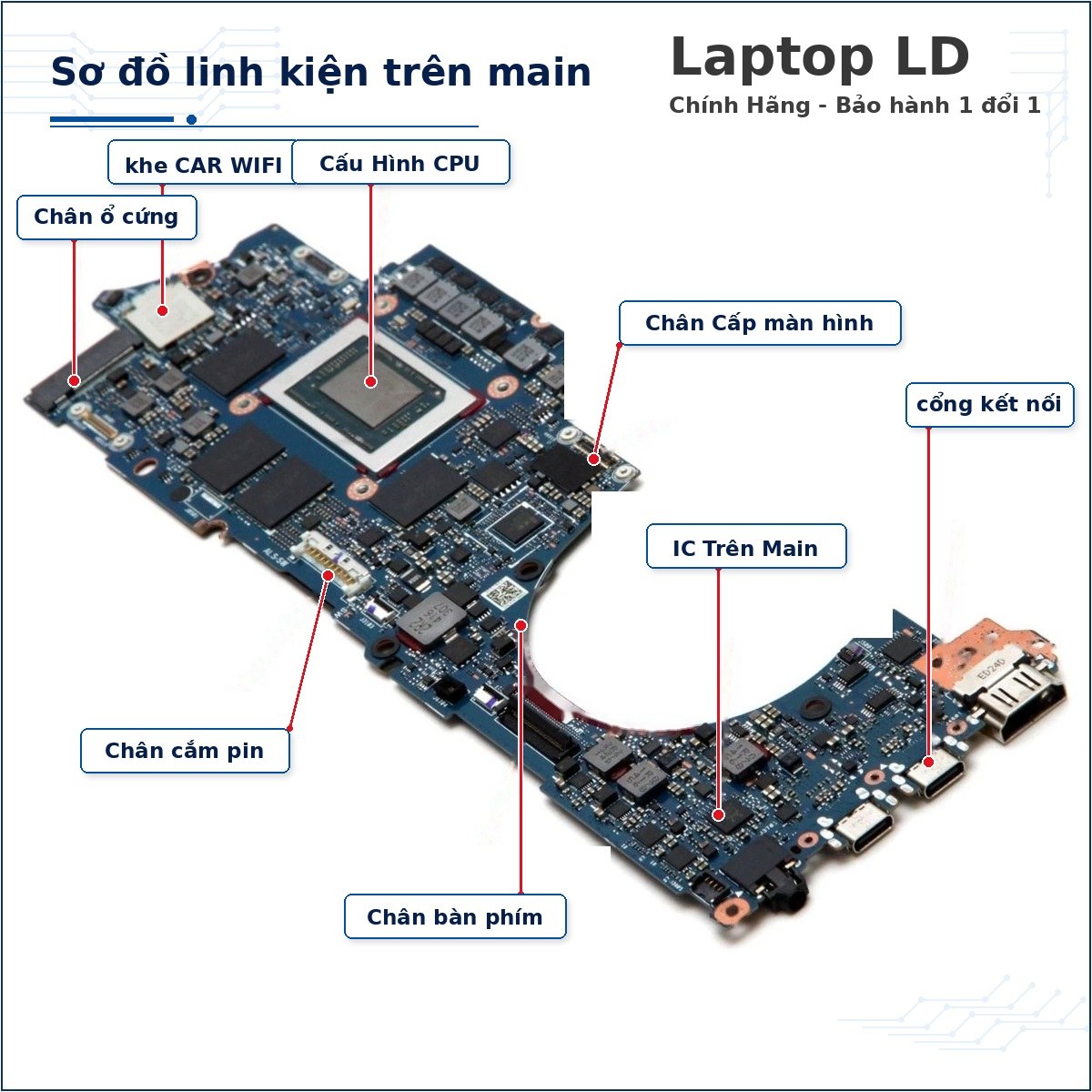

Vị trí CPU Ryzen AI 9 365, RAM LPDDR5X onboard, SSD M.2 2280 và cụm cổng trên main Asus Zenbook S 16 UM5606WA

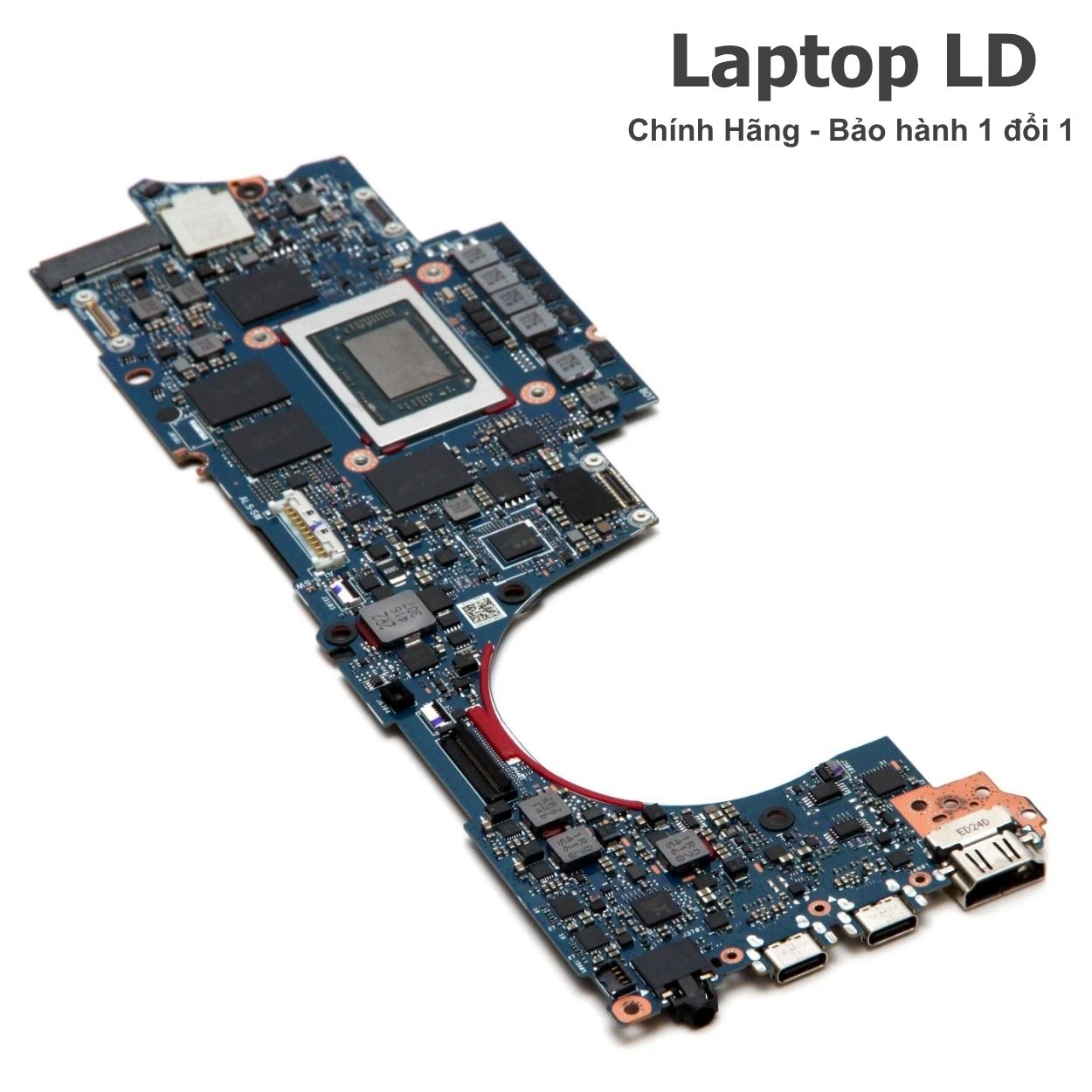

Mặt trước main Asus Zenbook S 16 UM5606WA Ryzen AI 9 365 – đối chiếu layout CPU, RAM, SSD và cụm cổng

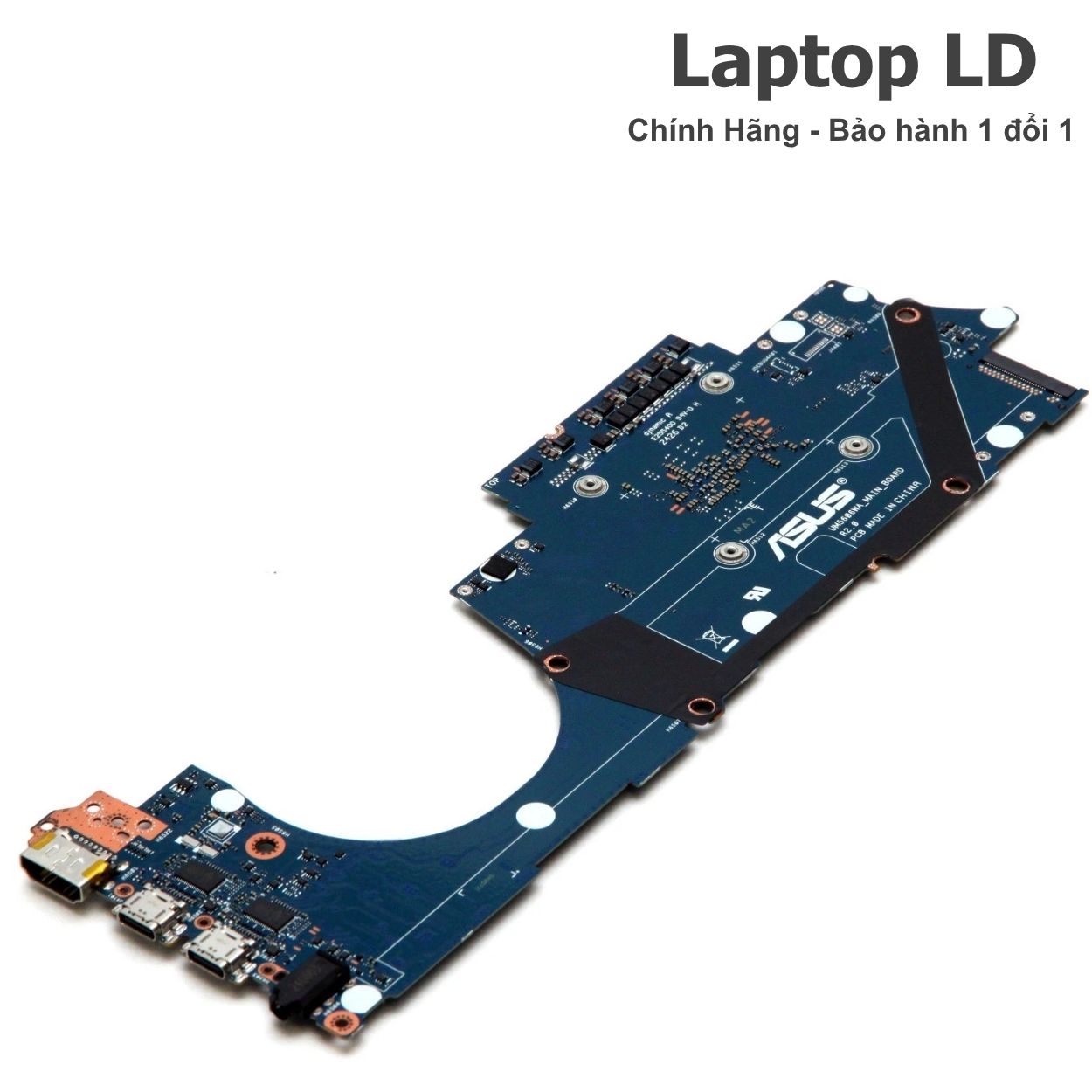

Mặt sau main Asus Zenbook S 16 UM5606WA – kiểm tra tem linh kiện, điểm tiếp xúc và tình trạng oxy hóa
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá được báo sau khi đối chiếu đúng model, model UM5606WA, CPU Ryzen AI 9 365, dung lượng RAM onboard, tình trạng bo mạch và gói bảo hành. Với dòng main OLED mỏng nhẹ đời mới, số lượng có thể thay đổi theo ngày nên khách nên liên hệ trước khi đặt.
Công lắp
Khi thay bo mạch tại Laptop LD, khách được hỗ trợ công lắp và kiểm tra lại máy trước khi bàn giao. Nếu máy phát sinh lỗi phụ như SSD, màn OLED, pin, sạc, cáp, quạt, bàn phím RGB, webcam hoặc touchpad, kỹ thuật sẽ báo riêng trước khi xử lý.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể chờ lấy khi có sẵn đúng main và máy không vào nước, không chập cháy nặng, không phát sinh lỗi phụ. Máy từng sửa nhiều lần cần rà soát kỹ hơn để hạn chế lỗi tái phát.
Cam kết khi thay main tại Laptop LD
- Đối chiếu bo mạch trước khi lắp, không thay chéo khi chưa xác minh.
- Kiểm tra nguồn, sạc USB-C, RAM LPDDR5X, SSD M.2 NVMe, hình ảnh OLED, Wi-Fi, Bluetooth, âm thanh, bàn phím RGB, touchpad, webcam, HDMI, USB-A, USB-C, SD card và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng.
Bo mạch Asus Zenbook S 16 UM5606WA Ryzen AI 9 365 dùng cho máy nào?
Dòng máy phù hợp
- Asus Zenbook S 16 UM5606WA dùng CPU AMD Ryzen AI 9 365.
- Model thương mại thường gặp: UM5606WA-S16.R3651TB hoặc cấu hình cùng nền Ryzen AI 9 365.
- Dòng máy: Asus Zenbook S 16 UM5606WA.
- GPU AMD Radeon 880M tích hợp, dùng chung bộ nhớ hệ thống.
- RAM LPDDR5X onboard 24GB theo cấu hình UM5606WA.
- Ổ cứng dùng SSD M.2 2280 NVMe PCIe 4.0 x4.
Không nên thay chéo khi chưa kiểm
- Không nhầm UM5606WA Ryzen AI 9 365 với UM5606WA Ryzen AI 9 HX 370 hoặc các bản Zenbook S 16 đời mới dùng Ryzen AI 400 series.
- Không nhầm Ryzen AI 9 365 với Ryzen AI 9 HX 370 hoặc Ryzen AI 400 series.
- Không ghi VGA rời NVIDIA/AMD vì bản này dùng Radeon 880M tích hợp.
- Không ghi RAM rời vì dòng này dùng RAM LPDDR5X onboard, không có khe SODIMM.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| CPU | AMD Ryzen AI 9 365, 10 nhân 20 luồng, xung cơ bản 3.8GHz, boost tối đa 5.0GHz, cache 34MB, AMD XDNA NPU tối đa 50 TOPS. | Nhầm sang Ryzen AI 9 HX 370, Ryzen AI 7 350 hoặc Ryzen AI 9 HX 370. |
| Dòng máy | Asus Zenbook S 16 UM5606WA. | Đặt theo tên Zenbook S 16 nhưng không kiểm CPU Ryzen AI 9 365 và layout bo mạch thực tế. |
| GPU | AMD Radeon 880M Graphics tích hợp. | Ghi nhầm VGA rời hoặc AMD Radeon 890M của Ryzen AI 9 HX 370. |
| RAM | LPDDR5X onboard 24GB, không có khe RAM rời. | Ghi sai DDR5 SODIMM hoặc tưởng có thể cắm thêm RAM. |
| Ổ cứng | 1 khe M.2 2280 NVMe PCIe 4.0 x4, dung lượng phổ biến 1TB. | Nhầm SSD SATA, mSATA hoặc ghi 2 khe SSD cho mọi cấu hình. |
| Cổng ngoài | 2 USB-A, 2 USB-C, HDMI 2.1 TMDS, jack tai nghe/mic 3.5mm, SD card. | Ghi thiếu SD card hoặc ghi LAN RJ-45 vật lý. |
| Màn hình | 16 inch 3K OLED 2880x1800, 16:10, 120Hz, ASUS Lumina OLED. | Nhầm sang Zenbook 14 hoặc Vivobook 16 OLED khác layout. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem board, mã linh kiện, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.
Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Asus Zenbook S 16 UM5606WA
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng CPU Ryzen AI 9 365, RAM LPDDR5X onboard, SSD M.2 2280, USB4/USB-C, HDMI, USB-A và khe SD card.

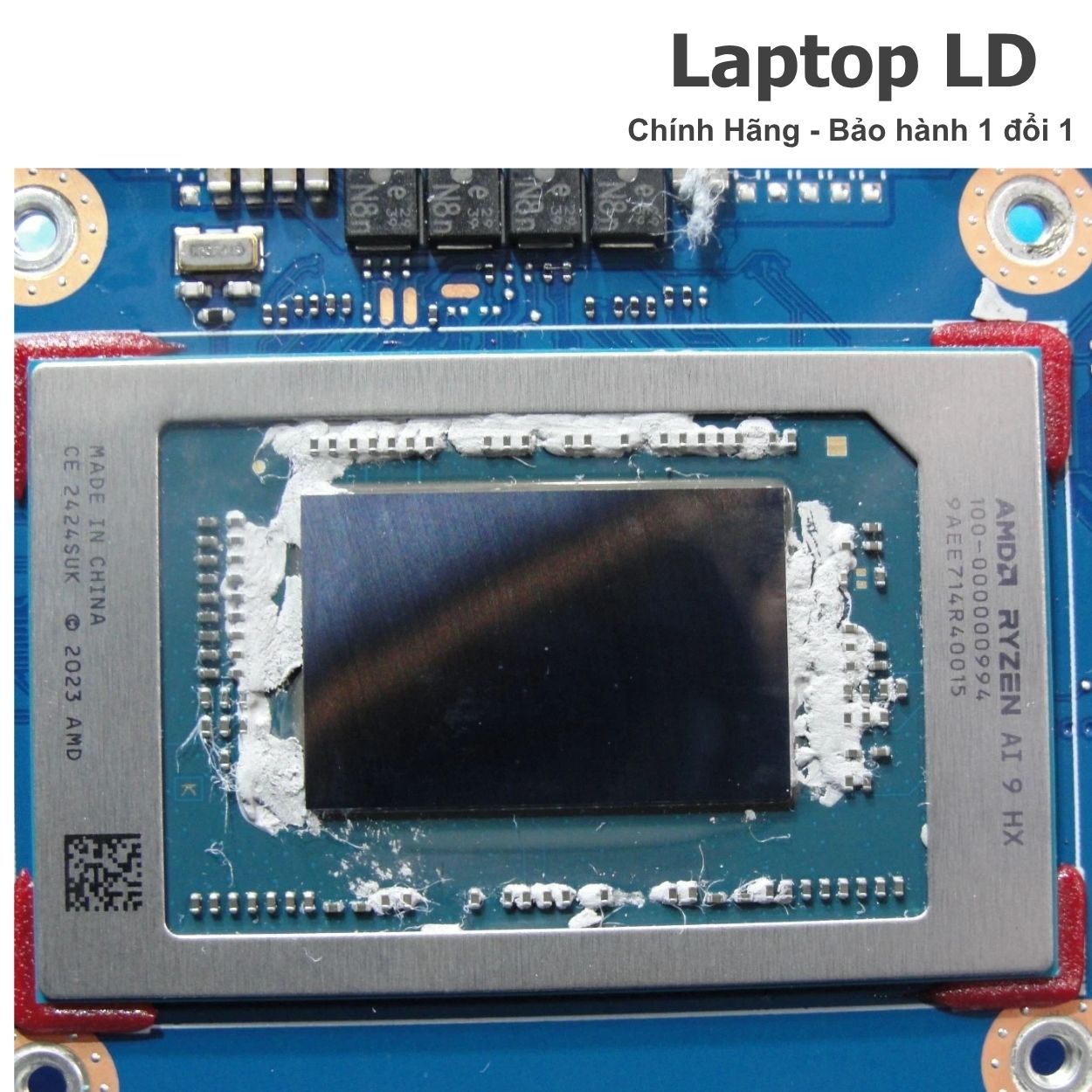

CPU AMD Ryzen AI 9 365 và RAM LPDDR5X onboard trên main Asus Zenbook S 16 UM5606WA

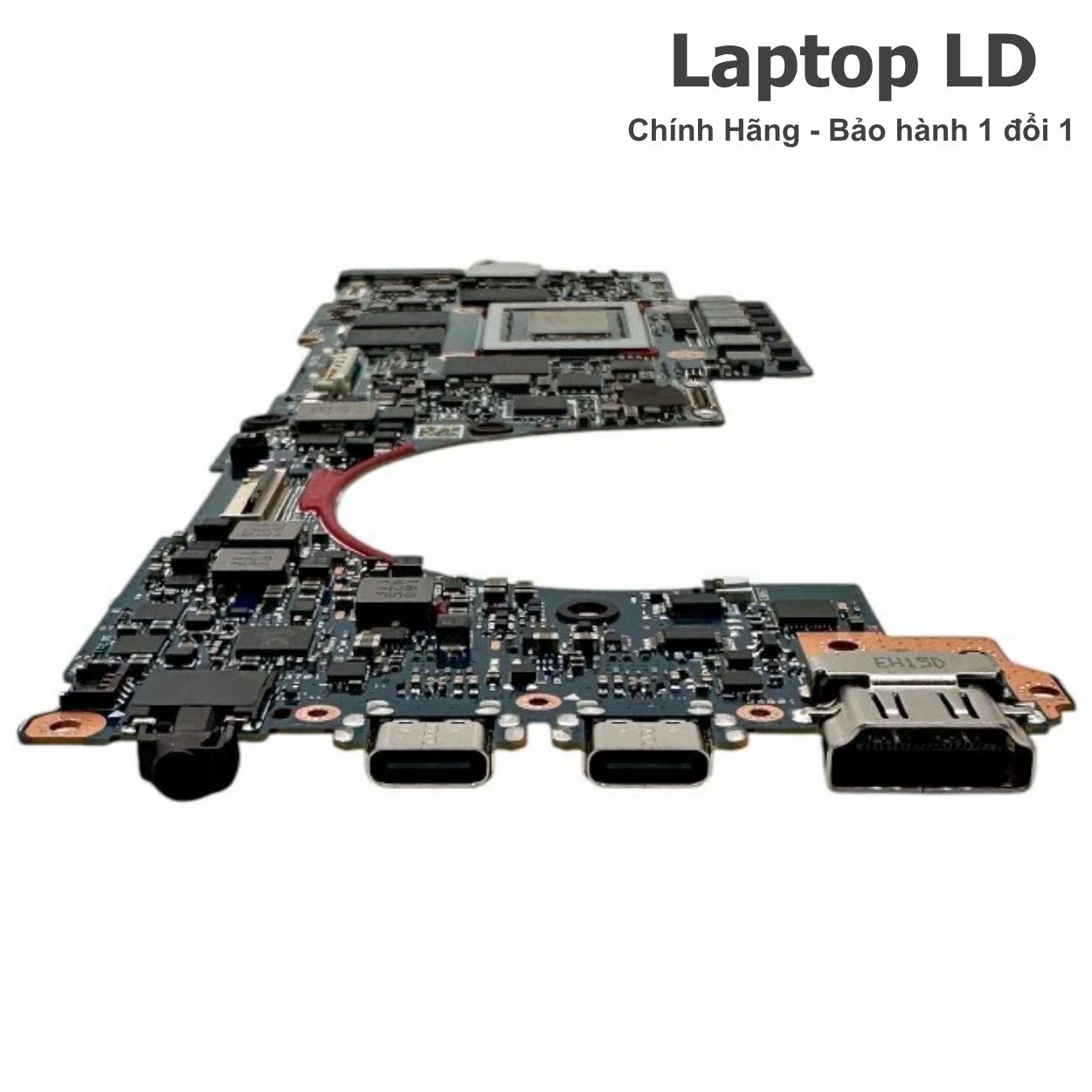

Cổng USB-C, HDMI, USB-A, SD card trên main Asus Zenbook S 16 UM5606WA
Dấu hiệu nên kiểm tra bo mạch Asus Zenbook S 16 UM5606WA
Lỗi nguồn, sạc và pin
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Cắm sạc USB-C không nhận, lúc nhận lúc không hoặc chỉ nhận một cổng.
- Pin không nạp, báo pin ảo hoặc máy tắt khi rút sạc.
- Máy tự tắt khi tải CPU, xuất HDMI hoặc dùng dock USB-C.
Lỗi khởi động, RAM, SSD
- Treo logo ASUS, khởi động lặp hoặc tự vào BIOS.
- Không nhận SSD M.2 NVMe dù SSD đã test tốt.
- Lỗi RAM LPDDR5X onboard gây không POST, treo hoặc xanh màn.
- Máy có nguồn nhưng màn OLED không lên, không xuất hình qua HDMI/USB-C.
Lỗi cổng và ngoại vi
- USB4/USB-C không nhận dock, không xuất hình hoặc không nhận sạc PD.
- HDMI không xuất hình, khe SD card không nhận thẻ.
- USB-A, Wi-Fi, Bluetooth, webcam, loa, mic, bàn phím RGB, touchpad hoạt động chập chờn.
- Máy từng vào nước, oxy hóa vùng Type-C/HDMI hoặc đã sửa bo mạch nhiều lần.
Nên sửa hay thay bo mạch Asus Zenbook S 16 UM5606WA?
Không phải lỗi bo mạch nào cũng cần thay ngay. Laptop LD sẽ kiểm sạc USB-C, pin, SSD M.2 NVMe, RAM LPDDR5X, BIOS, màn OLED, cáp, HDMI, USB-A, USB-C, SD card, Wi-Fi, camera, bàn phím, touchpad và nguồn chính trước khi tư vấn phương án.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khoanh vùng được ở cổng USB-C, HDMI, USB-A, SD card, IC bảo vệ hoặc nguồn phụ.
- Lỗi BIOS có thể nạp/khôi phục và máy còn qua được các bước kiểm tra cơ bản.
- Lỗi sạc USB-C nhẹ, chưa cháy lan sang CPU, RAM, SSD hoặc nguồn chính.
- Lỗi không nhận SSD nằm ở socket M.2, nguồn SSD hoặc tiếp xúc cơ khí.
Nên thay bo mạch khi cần ổn định hơn
- Lỗi CPU Ryzen AI 9 365, RAM LPDDR5X onboard hoặc không POST sau khi đã loại trừ linh kiện phụ.
- Bo mạch chập nặng vùng USB-C, nguồn chờ, nguồn CPU hoặc nguồn RAM.
- Máy vào nước, oxy hóa nhiều lớp, cháy đen bảng mạch hoặc đã sửa nhiều lần nhưng lỗi quay lại.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, RAM, SSD, màn OLED, Wi-Fi, audio, bàn phím và touchpad.
Thông số kỹ thuật chính
Bảng thông số dùng để đối chiếu nhanh sản phẩm main Asus Zenbook S 16 UM5606WA Ryzen AI 9 365.
| Tên sản phẩm | Main Asus Zenbook S 16 UM5606WA CPU AMD Ryzen AI 9 365 |
|---|---|
| Dòng máy tương thích | Asus Zenbook S 16 UM5606WA / Asus Zenbook S 16 UM5606WA dùng nền AMD Ryzen AI 9 365 |
| Mã main / Board number | UM5606WA |
| CPU | AMD Ryzen AI 9 365 onboard, 10 nhân 20 luồng, xung cơ bản 2.0GHz, boost tối đa 5.0GHz, cache 34MB, AMD XDNA NPU tối đa 50 TOPS. |
| GPU / VGA | AMD Radeon 880M Graphics tích hợp, dùng chung bộ nhớ hệ thống, không phải VGA rời. |
| RAM | LPDDR5X onboard 24GB theo cấu hình UM5606WA, không có khe RAM rời. |
| Ổ cứng | 1 khe M.2 2280 NVMe PCIe 4.0 x4, dung lượng phổ biến 1TB. |
| Cổng ngoài | 2 USB-A 3.2 Gen 1, 2 USB-C hỗ trợ xuất hình và Power Delivery, 1 HDMI 2.1 TMDS, 1 jack tai nghe/mic 3.5mm, 1 khe SD card. |
| Màn hình | UM5606WA: 16 inch 3K OLED 16:10; UM5606WA: 16 inch 3K OLED 16:10; 2880x1800, 120Hz, ASUS Lumina OLED máy. |
| Mạng và kết nối | Wi-Fi 7, Bluetooth 5.4 theo cấu hình UM5606WA. |
| Sạc | Sạc USB-C Power Delivery 65W. |
| Đặc điểm cần lưu ý | Máy siêu mỏng nhẹ, vỏ Ceraluminum, RAM hàn onboard, sạc qua USB-C, pin 78Wh/83Wh theo thị trường, không có LAN RJ-45 vật lý. |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có thể chọn gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn, không sáng đèn sạc | Sạc USB-C, cáp Type-C, pin, nút nguồn, mạch PD, nguồn chờ, nguồn chính. | Chỉ thay bo mạch khi đã loại trừ sạc, pin và lỗi cổng đơn giản. |
| Không nhận sạc USB-C | Củ sạc, cáp sạc, 2 cổng USB-C, IC bảo vệ, mạch PD, BIOS, pin. | Có thể sửa nếu lỗi khu vực cổng nhẹ; thay main nếu chập lan hoặc mất nhiều nguồn. |
| Treo logo ASUS, khởi động lặp | SSD M.2 NVMe, BIOS, RAM LPDDR5X, hệ điều hành, nhiệt độ, nguồn CPU. | Khoanh vùng phần mềm/SSD/BIOS trước khi kết luận lỗi bo mạch sâu. |
| Không nhận SSD M.2 NVMe | SSD, socket M.2, nguồn cấp SSD, BIOS, đường PCIe. | Có thể sửa socket/nguồn phụ nếu chưa lỗi từ CPU hoặc nhiều lớp mạch. |
| Không xuất hình qua HDMI/USB-C | Màn OLED, cáp màn, HDMI, USB-C, driver, BIOS, Radeon 880M. | Cần phân biệt lỗi panel/cáp/cổng với lỗi bo mạch. |
| Máy vào nước | Vùng USB-C, HDMI, SD card, nguồn chờ, RAM onboard, cáp màn, camera, touchpad, bàn phím. | Rà soát toàn máy vì nước có thể gây lỗi nhiều phần cùng lúc. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc USB-C, RAM LPDDR5X, SSD M.2 NVMe, hình ảnh OLED, HDMI, USB-A, USB-C, SD card, Wi-Fi, Bluetooth và nhiệt độ trước khi lắp vào máy.

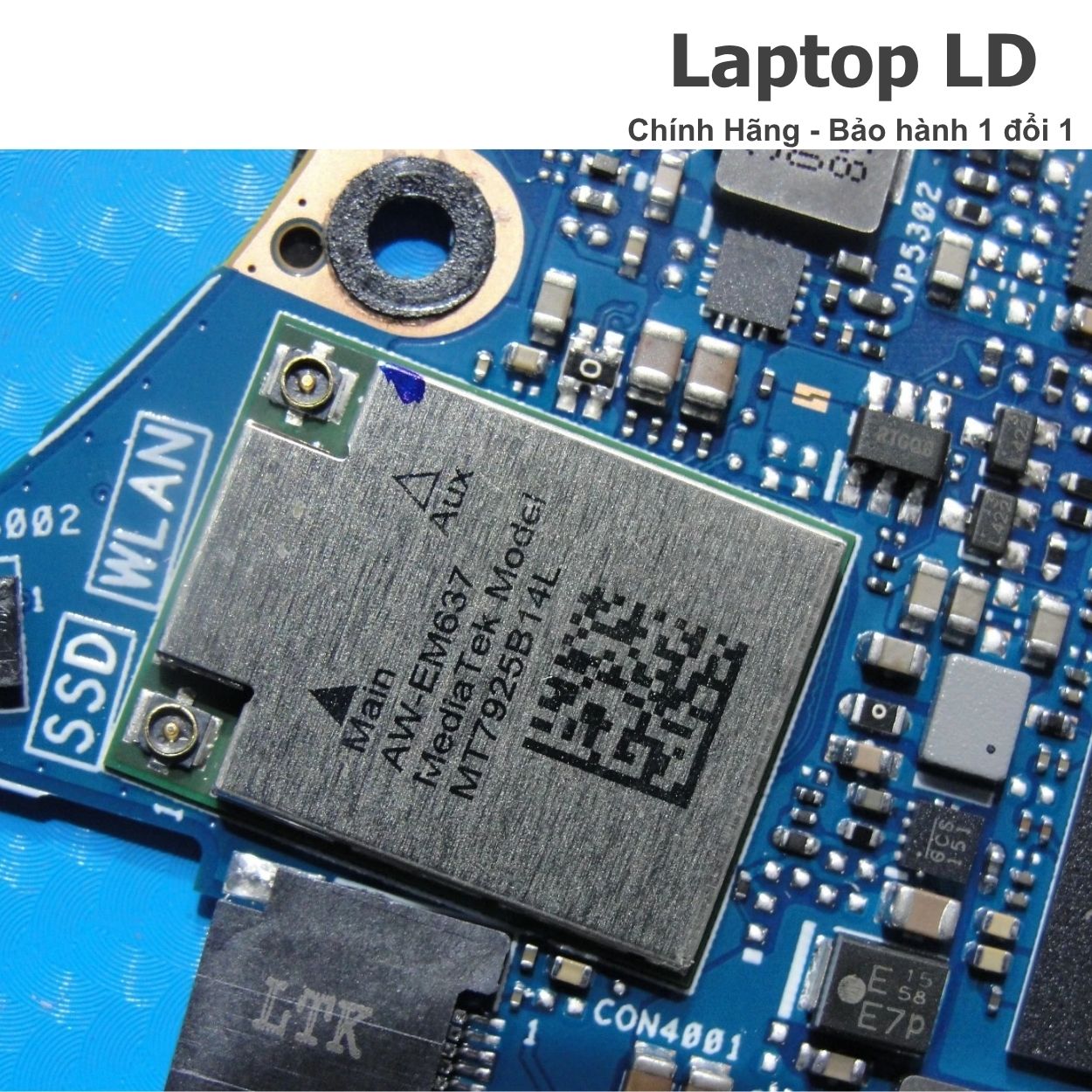

Kỹ thuật viên Laptop LD test nguồn, sạc USB-C, SSD, hình ảnh và cổng kết nối trước khi bàn giao
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc USB-C, pin, SSD, màn OLED, Wi-Fi, bàn phím RGB và dữ liệu của khách.
-
Kiểm tra và khoanh vùng lỗi
Test sạc USB-C, mạch PD, pin, SSD M.2 NVMe, RAM LPDDR5X, BIOS, hình ảnh, HDMI, USB-A, USB-C, SD card, Wi-Fi và các linh kiện liên quan.
-
Đối chiếu đúng main
Xác minh model Asus Zenbook S 16 UM5606WA, CPU Ryzen AI 9 365, board UM5606WA, RAM LPDDR5X onboard, SSD M.2 2280 và bố trí cổng.
-
Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian xử lý và bảo hành trước khi làm.
-
Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình, vệ sinh quạt, tra keo tản nhiệt, test nguồn, sạc, SSD, màn hình, HDMI, USB, Wi-Fi, Bluetooth, âm thanh, bàn phím, touchpad và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn lưu ý sử dụng sạc USB-C/dock để hạn chế lỗi tái phát.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho trường hợp máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm rõ điều kiện 1 đổi 1, trường hợp được hỗ trợ và trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa dễ hình dung cách bo mạch được bọc chống sốc trước khi gửi tỉnh và nhận hàng thanh toán.
Đóng gói main Asus Zenbook S 16 UM5606WA chống sốc khi gửi tỉnh – khách nhận hàng, kiểm tra rồi thanh toán
Câu hỏi thường gặp
UM5606WA là mã gì?
UM5606WA là mã board dùng để đối chiếu main Asus Zenbook nền AMD Ryzen AI 9 365 theo sản phẩm khách gửi. Khi thay cần nhìn đúng mã in trên bo và layout cụm cổng.
Main này dùng CPU gì?
Main dùng AMD Ryzen AI 9 365 onboard, 10 nhân 20 luồng, boost tối đa 5.0GHz, có AMD XDNA NPU tối đa 50 TOPS.
Ryzen AI 9 365 dùng GPU gì?
CPU Ryzen AI 9 365 dùng AMD Radeon 880M Graphics tích hợp, không phải VGA rời.
Máy dùng RAM gì, có nâng RAM được không?
Dòng này dùng RAM LPDDR5X onboard 24GB theo cấu hình UM5606WA. Không có khe RAM rời để cắm thêm.
Máy dùng SSD loại nào?
Máy dùng SSD M.2 2280 NVMe PCIe 4.0 x4. Khi lỗi không nhận ổ, cần kiểm SSD, socket M.2, nguồn SSD, BIOS và đường PCIe trước khi kết luận hỏng bo mạch.
UM5606WAKA có phải luôn dùng Ryzen AI 9 365 không?
Không. Một số thị trường dùng mã UM5606WAKA cho Ryzen AI 7 350. Bài này viết theo main Ryzen AI 9 365, nên cần đối chiếu đúng tem máy và mã board thực tế.
Cổng USB-C có sạc và xuất hình không?
Cổng USB-C trên dòng Zenbook S 16 OLED hỗ trợ Power Delivery và xuất hình DisplayPort theo cấu hình. Khi lỗi sạc hoặc xuất hình, cần test cả sạc, cáp, dock, BIOS và mạch PD.
Thay bo mạch có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD nên thay bo mạch thường không làm mất dữ liệu. Tuy nhiên khách vẫn nên sao lưu trước nếu máy còn truy cập được, nhất là khi máy từng vào nước hoặc chập nguồn.
Cần gửi gì để báo giá chính xác?
Khách nên gửi serial, ảnh tem đáy, ảnh mã UM5606WA, ảnh hai mặt bo mạch, ảnh khu vực CPU/RAM/SSD/cụm cổng và mô tả lỗi thực tế.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
