Laptop LD • Main Asus TUF Dash F15 FX517ZE
Thay main Asus TUF Dash F15 FX517ZE i7-12650H RTX 3050 Ti DA0NJLMBAD0 Rev D đúng mã
Đúng nền bo Quanta NJL, mã PCB DA0NJLMBAD0 Rev D, CPU Intel Core i7-12650H và NVIDIA GeForce RTX 3050 Ti Laptop GPU 4GB GDDR6. Main sử dụng hai khe RAM DDR5-4800 SO-DIMM, hai khe SSD M.2 PCIe, màn hình 15,6 inch FHD 144Hz, cổng Thunderbolt 4, USB-C DisplayPort/Power Delivery/G-SYNC, HDMI 2.0b, LAN RJ-45 và adapter ASUS 180W.
- Quanta NJL
- DA0NJLMBAD0 Rev D
- CPU i7-12650H
- RTX 3050 Ti 4GB
- 2 khe DDR5
- 2 khe M.2 PCIe
Xác thực kỹ thuật: tên CPU người dùng gửi “i7-12450H” đã được chuẩn hóa thành Intel Core i7-12650H vì 12450H là mã Core i5. Cấu hình i7 của Asus TUF Dash F15 FX517ZE sử dụng i7-12650H, RTX 3050 Ti Laptop 4GB 75W; nền board Quanta NJL có mã DA0NJLMBAD0 Rev D. Khi giao main, Laptop LD đối chiếu đồng thời model FX517ZE, tem PCB, revision, CPU, GPU, VRAM, layout cổng và cụm tản nhiệt.

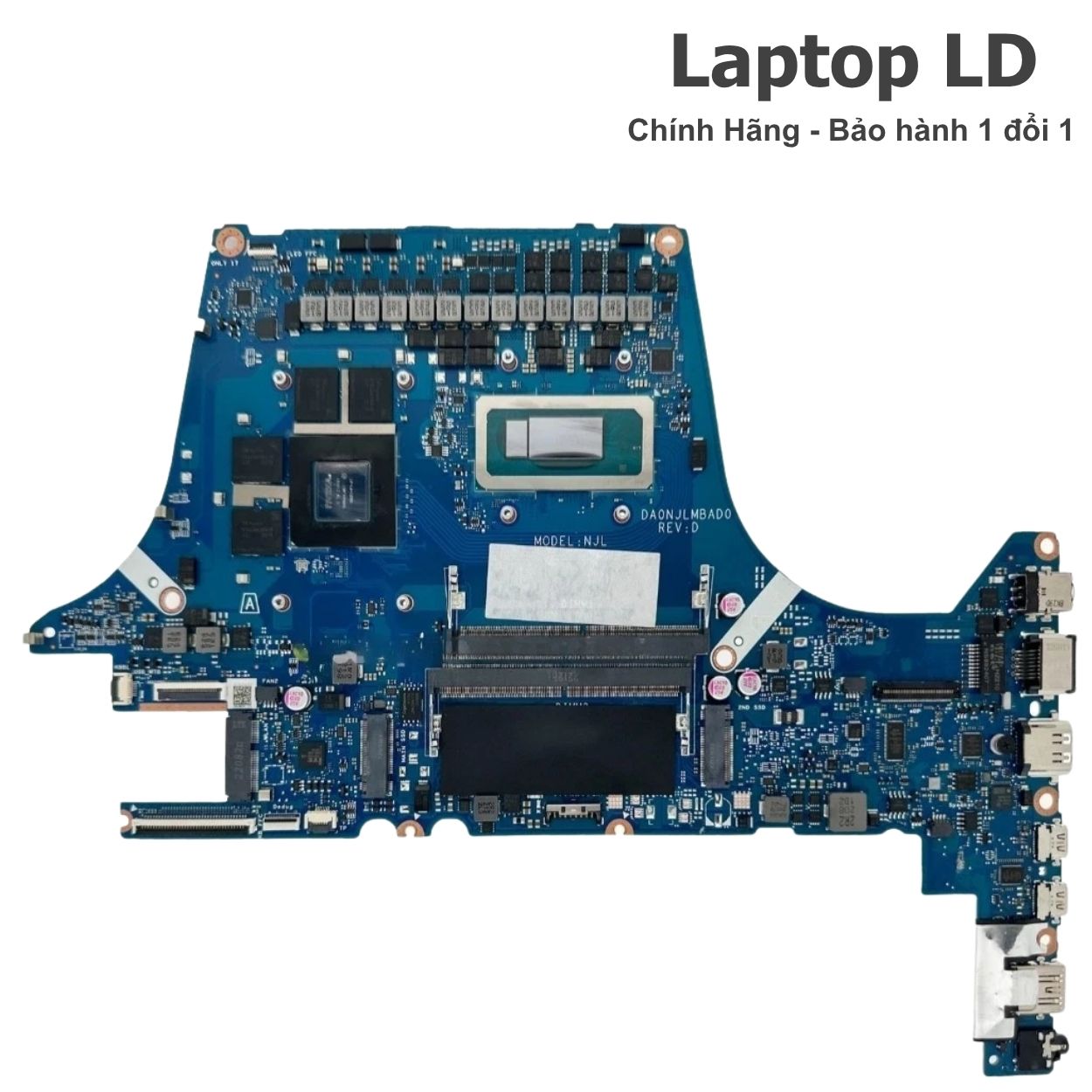

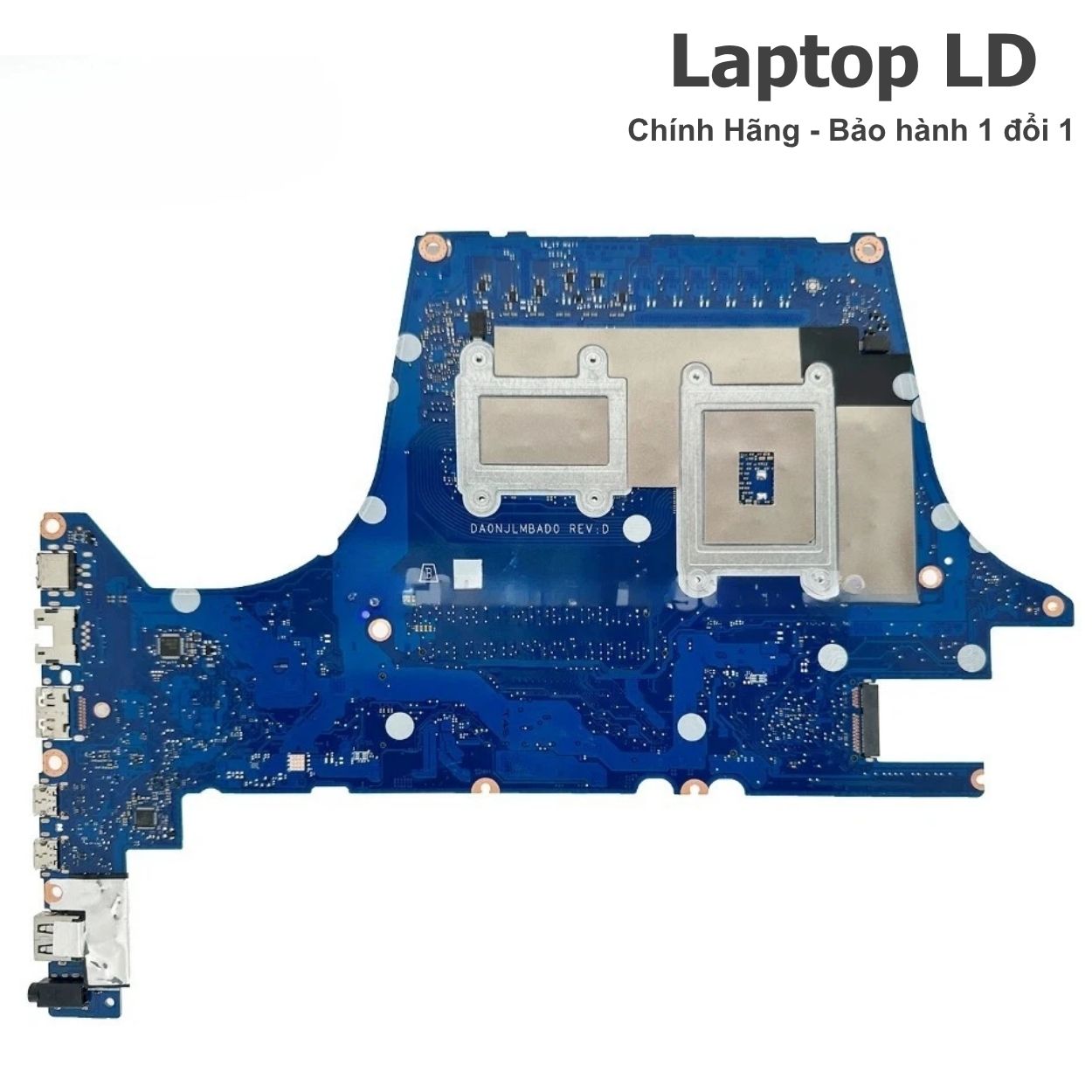

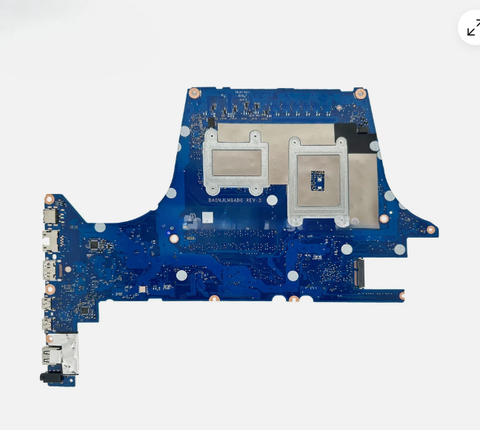

Vị trí linh kiện và ảnh tổng thể main Asus TUF Dash F15 FX517ZE i7-12650H RTX 3050 Ti DA0NJLMBAD0 Rev D
Ảnh thực tế giúp đối chiếu CPU i7-12650H, GPU RTX 3050 Ti, cụm VRAM GDDR6, hai khe RAM DDR5, hai khe SSD M.2 PCIe, module Wi-Fi, mạch nguồn CPU/GPU, BIOS/EC, đầu pin, màn hình, quạt và cụm cổng Thunderbolt 4, USB-C, HDMI, LAN, USB-A và audio.
Cần gửi gì để Laptop LD báo đúng main?
Nền Quanta NJL được sử dụng trên nhiều biến thể TUF Gaming/TUF Dash 15 inch với CPU, GPU, VRAM, revision và bố trí tản nhiệt khác nhau. Để khóa đúng FX517ZE bản i7-12650H + RTX 3050 Ti, cần nhận diện đồng thời tem máy và hai mặt bo mạch.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Asus TUF Dash F15 FX517ZE và mã cấu hình đầy đủ.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh mã PCB DA0NJLMBAD0, chữ Rev D và project NJL.
- Ảnh khu vực CPU để xác nhận Intel Core i7-12650H.
- Ảnh GPU và cụm VRAM để xác nhận RTX 3050 Ti Laptop 4GB GDDR6.
- Ảnh hai khe DDR5 SO-DIMM và hai khe SSD M.2 PCIe.
- Ảnh Thunderbolt 4, USB-C, HDMI 2.0b, USB-A, LAN RJ-45, audio và chân sạc.
- Mô tả lỗi: không nguồn, không sạc, không hình, treo logo, lỗi RAM/SSD, lỗi GPU, mất cổng hoặc quá nhiệt.
Lợi ích khi gửi đủ ảnh
- Xác định đúng FX517ZE, DA0NJLMBAD0 Rev D và nền Quanta NJL.
- Khóa đúng CPU i7-12650H thay vì nhầm i5-12450H.
- Xác nhận đúng RTX 3050 Ti 4GB, tránh nhầm RTX 3050, RTX 3060 hoặc RTX 3070.
- Đối chiếu chính xác số chip VRAM, layout nguồn GPU và cụm tản nhiệt.
- Nhận diện đúng hai khe RAM DDR5, hai khe SSD và module Wi-Fi.
- Khoanh vùng lỗi nằm ở main, sạc, pin, RAM, SSD, màn hình, GPU, BIOS hay cổng kết nối.
Thông tin báo giá, công lắp và bảo hành
Báo giá main

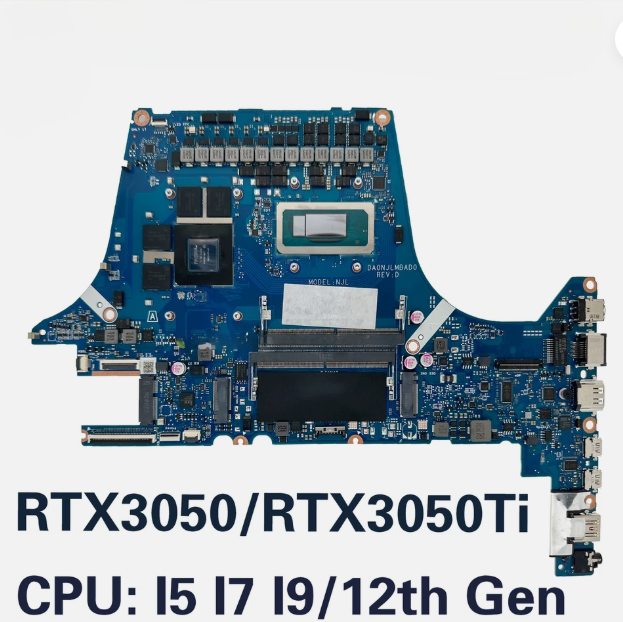

Giá main Asus TUF Dash F15 FX517ZE i7-12650H RTX 3050 Ti DA0NJLMBAD0 Rev D được báo theo đúng CPU, GPU, dung lượng VRAM, revision PCB, tình trạng bo mạch và gói bảo hành. Giá và tồn kho được xác nhận tại thời điểm nhận ảnh main thực tế.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra adapter 180W, pin 76Wh, hai quạt, heatpipe, RAM DDR5, SSD M.2, Wi-Fi, màn hình, bàn phím RGB, âm thanh và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng DA0NJLMBAD0 Rev D. Máy vào nước, chập nguồn GPU/VRAM, lỗi CPU, BIOS/EC hoặc đã sửa nhiều lần cần thời gian kiểm tra sâu hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng FX517ZE, i7-12650H, RTX 3050 Ti 4GB, DA0NJLMBAD0 Rev D và project NJL.
- Kiểm tra adapter 180W, sạc DC, pin, nguồn chờ, nguồn CPU, nguồn GPU và VRAM trước khi kết luận.
- Test hai khe DDR5, hai khe SSD M.2, Wi-Fi/Bluetooth, màn hình, HDMI, USB-C, Thunderbolt 4, LAN, USB-A và audio.
- Chạy tải CPU/GPU, kiểm MUX/Optimus, quạt, nhiệt độ và độ ổn định sau lắp.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Asus TUF Dash F15 FX517ZE i7-12650H RTX 3050 Ti DA0NJLMBAD0 Rev D dùng cho máy nào?
Dòng máy phù hợp
- Asus TUF Dash F15 FX517ZE màn hình 15,6 inch.
- CPU Intel Core i7-12650H onboard.
- GPU NVIDIA GeForce RTX 3050 Ti Laptop 4GB GDDR6.
- Mã PCB DA0NJLMBAD0, revision D, project Quanta NJL.
- Hai khe SO-DIMM DDR5-4800, tối đa 32GB theo công bố ASUS.
- Hai khe M.2 PCIe cho SSD NVMe.
- Màn hình FHD 1920×1080 144Hz, Adaptive-Sync và MUX Switch + Optimus.
- Cụm cổng gồm Thunderbolt 4, USB-C, HDMI 2.0b, hai USB-A, LAN RJ-45 và audio 3,5mm.
Không nên thay chéo khi chưa kiểm
- Không nhầm Core i7-12650H với Core i5-12450H.
- Không nhầm RTX 3050 Ti với RTX 3050, RTX 3060 hoặc RTX 3070.
- Không chọn chỉ theo chữ DA0NJLMBAD0 vì nền NJL còn xuất hiện trên biến thể FX507/FX707.
- Không bỏ qua revision D và layout đầu cáp của khung máy FX517ZE.
- Không dùng sai cụm tản nhiệt giữa các cấu hình GPU có mức công suất khác nhau.
- Không bỏ qua số lượng và vị trí chip VRAM trên bản RTX 3050 Ti 4GB.
- Không kết luận hỏng main trước khi loại trừ adapter 180W, pin, RAM, SSD, màn hình và cáp eDP.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Asus TUF Dash F15 FX517ZE. | Nhầm với FX517ZC, FX517ZM, FX507ZE hoặc FX707ZE. |
| Mã main | DA0NJLMBAD0 Rev D. | Đặt theo tên máy nhưng không kiểm mã PCB và revision. |
| Project board | Quanta NJL. | Nhầm với board khác project hoặc revision E. |
| CPU | Intel Core i7-12650H, 10 nhân, 16 luồng, Turbo tối đa 4,70GHz. | Ghi sai thành i7-12450H hoặc nhầm bản i5-12450H. |
| GPU | NVIDIA GeForce RTX 3050 Ti Laptop GPU, 4GB GDDR6, công suất tối đa 75W. | Nhầm RTX 3050/3060/3070 làm sai VRAM, nguồn và tản nhiệt. |
| RAM | 2 khe SO-DIMM DDR5-4800, tối đa 32GB. | Nhầm DDR4, RAM hàn hoặc sai số khe. |
| SSD | 2 khe M.2 PCIe cho SSD NVMe. | Nhầm chỉ có một khe hoặc chọn sai kích thước SSD. |
| Cổng ngoài | 2 USB-A 3.2 Gen 1, 1 USB-C 3.2 Gen 2, 1 Thunderbolt 4, HDMI 2.0b, RJ-45 và audio 3,5mm. | Nhầm số cổng Type-C hoặc bỏ sót Thunderbolt 4/LAN. |
| Sạc | Adapter ASUS 180W, đầu tròn 6,0mm, 20V–9A. | Dùng adapter thiếu công suất gây tụt hiệu năng hoặc mất ổn định khi tải GPU. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem model, mã PCB, revision, CPU, GPU, RAM, SSD và cụm cổng trước khi đặt hàng.

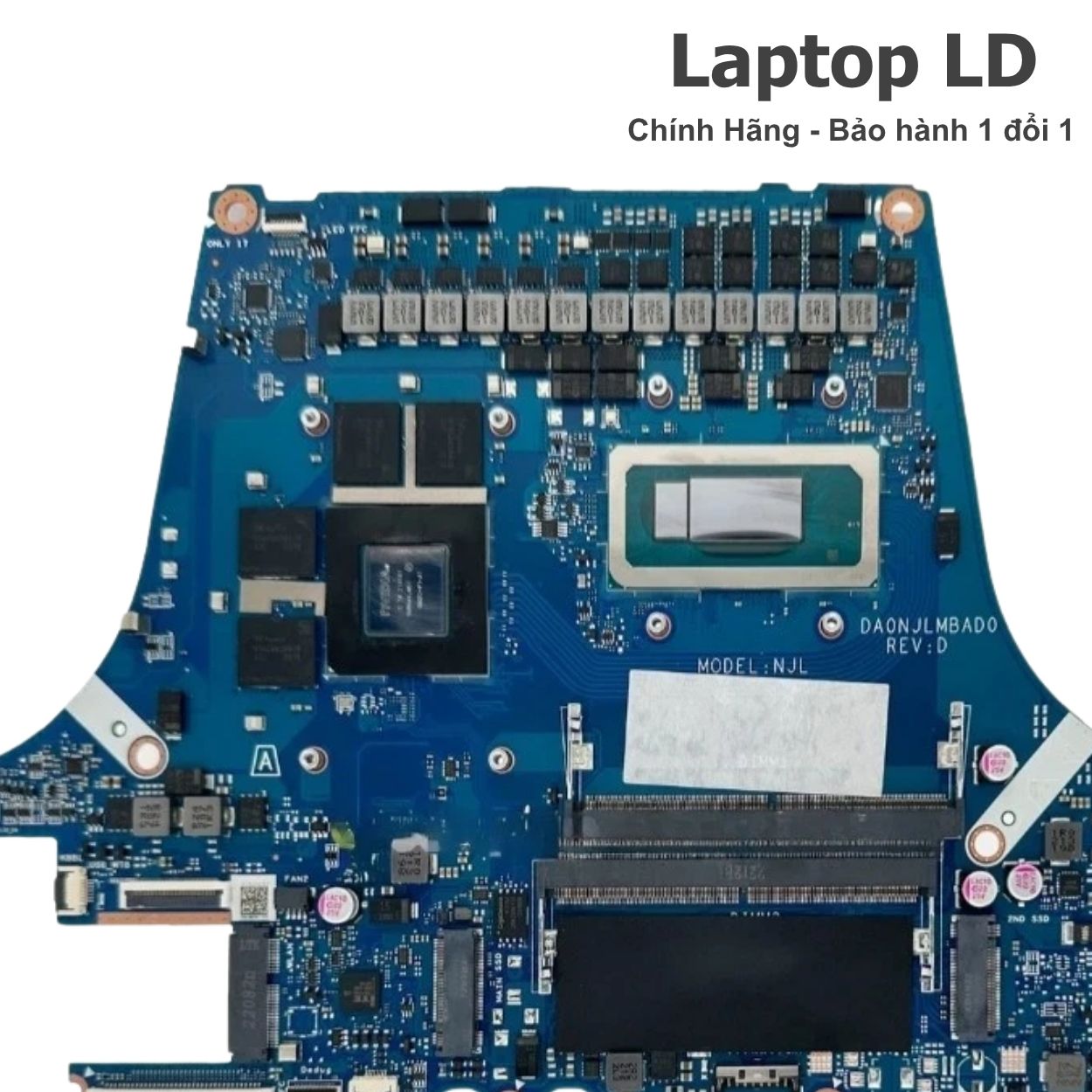

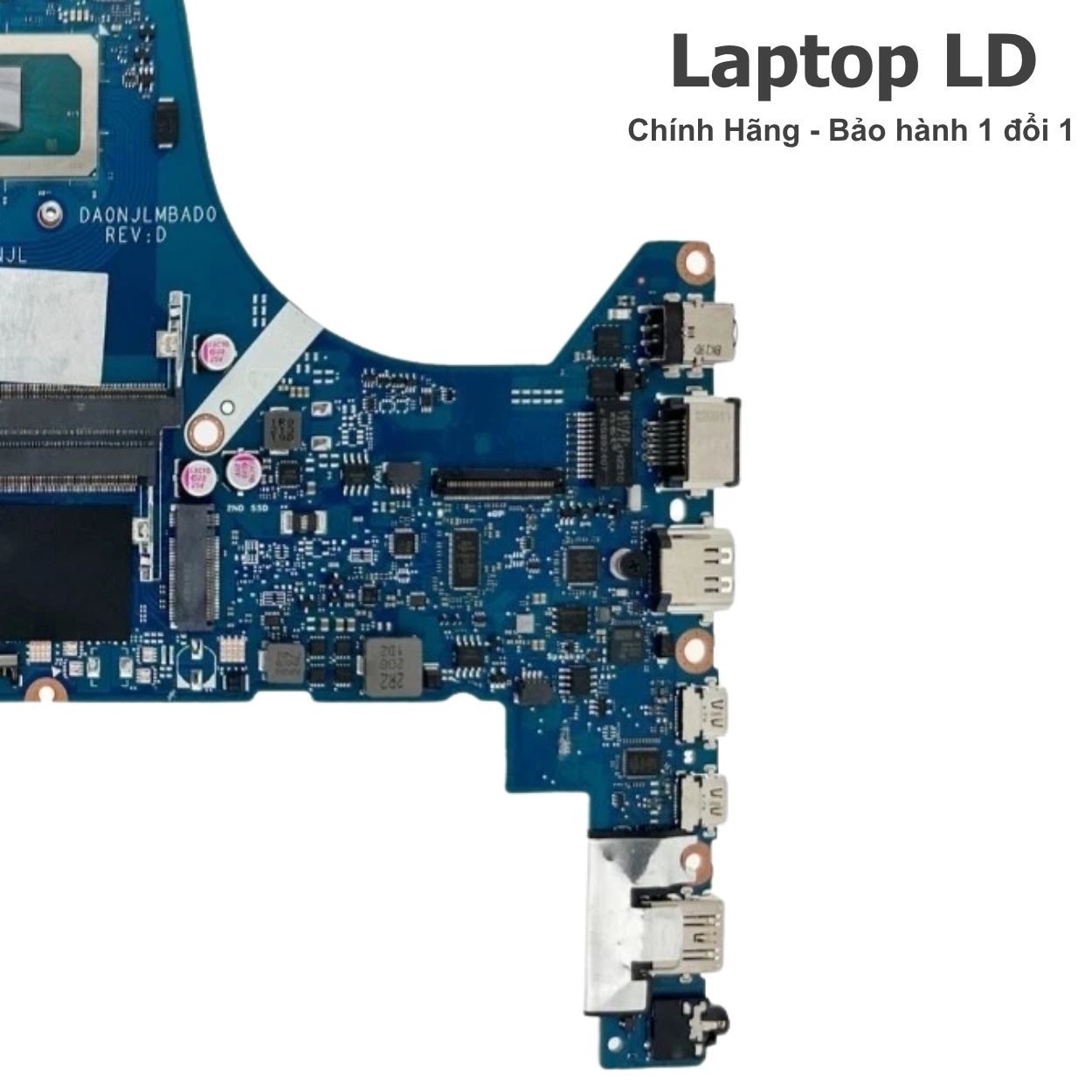

Ảnh chi tiết CPU, GPU, VRAM, RAM và SSD trên main Asus TUF Dash F15 FX517ZE
Nhóm ảnh này giúp đối chiếu đúng CPU i7-12650H, GPU RTX 3050 Ti 4GB, cụm VRAM GDDR6, hai khe DDR5-4800, hai khe M.2 PCIe, mạch nguồn CPU/GPU và mã DA0NJLMBAD0 Rev D.
Dấu hiệu nên kiểm tra bo mạch Asus TUF Dash F15 FX517ZE
Lỗi nguồn, sạc và nguồn GPU
- Bấm nguồn không phản hồi, không sáng đèn hoặc chỉ sáng bàn phím rồi tắt.
- Cắm adapter 180W không nhận sạc, báo sạc chập chờn hoặc không tăng pin.
- Máy tự tắt khi tải game do nguồn GPU/VRAM hoặc nguồn CPU mất ổn định.
- Cổng sạc nóng, chập hoặc sụt áp khi RTX 3050 Ti bắt đầu tải.
- Nguồn chờ có nhưng không tạo đủ các rail CPU, DDR5, GPU hoặc VRAM.
- Máy vào nước ở cạnh cổng làm oxy hóa mạch sạc, USB-C, LAN hoặc audio.
Lỗi khởi động, RAM và SSD
- Có nguồn nhưng màn hình đen, quạt quay mạnh hoặc khởi động lặp.
- Treo logo ASUS, vào BIOS chậm hoặc tự quay lại BIOS.
- Lỗi training DDR5 khiến không POST, nhận thiếu RAM hoặc xanh màn.
- Một khe RAM hoạt động, khe còn lại mất nhận hoặc chập chờn.
- Không nhận một trong hai SSD M.2 hoặc mất SSD sau sleep.
- BIOS/EC lỗi sau cập nhật, mất điện hoặc can thiệp phần cứng.
Lỗi GPU, hình ảnh và tản nhiệt
- RTX 3050 Ti mất nhận, lỗi Code 43 hoặc chỉ chạy Intel UHD Graphics.
- Máy có hình bằng iGPU nhưng đen màn khi chuyển MUX hoặc tải dGPU.
- Xuất hiện sọc, rác hình, treo game hoặc reset driver do GPU/VRAM.
- HDMI, USB-C DisplayPort hoặc Thunderbolt 4 không xuất hình.
- Hai quạt quay bất thường, nhiệt CPU/GPU tăng nhanh hoặc tụt xung.
- Máy tự tắt khi chơi game do keo tản, heatpipe, quạt hoặc nguồn GPU.
Nên sửa hay thay bo mạch Asus TUF Dash F15 FX517ZE?
FX517ZE dùng CPU Alder Lake-H, GPU RTX 3050 Ti, DDR5, MUX Switch và hai đường xuất hình Type-C. Việc khoanh vùng cần tách riêng lỗi sạc, RAM, SSD, màn hình, BIOS/EC, nguồn CPU, nguồn GPU, VRAM và hệ thống tản nhiệt.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở cổng sạc, USB-A, USB-C, HDMI, LAN, audio hoặc linh kiện bảo vệ.
- Mạch nguồn chờ và trình tự kích nguồn còn hoạt động, chập chưa lan rộng.
- BIOS/EC lỗi có thể nạp và đồng bộ lại, CPU/GPU vẫn khởi tạo ổn định.
- Không nhận RAM hoặc SSD do socket, nguồn cấp hoặc linh kiện tín hiệu ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và máy vượt qua bài test tải CPU/GPU sau sửa.
Nên thay bo mạch khi cần ổn định hơn
- CPU i7-12650H lỗi, chập nguồn lõi hoặc không khởi tạo.
- GPU RTX 3050 Ti hoặc nhiều chip VRAM lỗi nặng, tái lỗi sau sửa.
- Chập đồng thời nguồn CPU, GPU, VRAM và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Bo mạch đã sửa nhiều lần nhưng vẫn treo, mất hình hoặc tự tắt khi tải.
- Chi phí sửa sâu gần bằng main thay thế đã được kiểm tra đầy đủ.
Thông số kỹ thuật chính
Thông số main Asus TUF Dash F15 FX517ZE bản Intel Core i7-12650H, NVIDIA GeForce RTX 3050 Ti và board Quanta NJL DA0NJLMBAD0 Rev D.
| Tên sản phẩm | Main Asus TUF Dash F15 FX517ZE CPU Intel Core i7-12650H VGA RTX 3050 Ti DA0NJLMBAD0 Rev D |
|---|---|
| Dòng máy tương thích | Asus TUF Dash F15 FX517ZE |
| Mã main | DA0NJLMBAD0 |
| Board number | Quanta NJL, Revision D |
| CPU | Intel Core i7-12650H onboard, 10 nhân gồm 6 P-core + 4 E-core, 16 luồng, Turbo tối đa 4,70GHz, 24MB Intel Smart Cache, công suất cơ bản 45W |
| GPU / VGA | Intel UHD Graphics tích hợp và NVIDIA GeForce RTX 3050 Ti Laptop GPU, 4GB GDDR6, công suất tối đa 75W |
| RAM hỗ trợ | 2 khe SO-DIMM DDR5-4800, hỗ trợ dual-channel, dung lượng tối đa 32GB, không có RAM onboard |
| Ổ cứng hỗ trợ | 2 khe M.2 PCIe cho SSD NVMe |
| Khe trên main | 2 khe RAM SO-DIMM DDR5, 2 khe SSD M.2 PCIe, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, màn hình, bàn phím, touchpad, loa và hai quạt |
| Cổng ngoài | 2 USB 3.2 Gen 1 Type-A, 1 USB 3.2 Gen 2 Type-C hỗ trợ DisplayPort/Power Delivery/G-SYNC, 1 Thunderbolt 4 hỗ trợ DisplayPort, 1 HDMI 2.0b, 1 LAN RJ-45 và 1 audio 3,5mm |
| Màn hình tương thích | 15,6 inch FHD 1920×1080, IPS-level, chống chói, 144Hz, Adaptive-Sync, MUX Switch + Optimus |
| Pin | Pin Li-ion 4 cell, 76Wh |
| Sạc | Adapter ASUS 180W, đầu tròn 6,0mm, đầu ra 20V–9A |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Adapter 180W, jack sạc, pin, MOSFET đầu vào, nguồn chờ hoặc chập nguồn chính. | Thử adapter chuẩn, ngắt pin, đo dòng đầu vào và kiểm các đường nguồn chờ. |
| Có đèn sạc nhưng không kích | EC, BIOS, nút nguồn, nguồn RAM, nguồn CPU hoặc tín hiệu reset. | Kiểm nút nguồn, BIOS/EC, trình tự nguồn và trạng thái các rail trước/sau kích. |
| Có nguồn nhưng không hình | RAM DDR5, BIOS, màn/cáp eDP, CPU, GPU, VRAM hoặc MUX. | Thử từng thanh/khe RAM, màn ngoài, reset BIOS và theo dõi quá trình POST. |
| Không nhận RTX 3050 Ti | Driver, BIOS, nguồn GPU, nguồn VRAM, chip GPU hoặc MUX. | Kiểm Device Manager, nguồn dGPU, chuyển chế độ GPU và chạy tải đồ họa. |
| Rác hình hoặc treo game | VRAM, GPU, nguồn GPU, nhiệt độ hoặc driver. | Test VRAM/GPU, theo dõi xung-nhiệt-điện áp và kiểm lỗi khi tải tăng dần. |
| Không nhận RAM | Thanh RAM, khe DDR5, nguồn RAM, BIOS hoặc CPU. | Thử từng thanh ở từng khe, vệ sinh socket và đo các nguồn DDR5. |
| Không nhận SSD M.2 | SSD, socket, nguồn 3,3V, BIOS/VMD hoặc đường PCIe. | Thử SSD chuẩn, đổi khe, kiểm nguồn socket và nhận diện trong BIOS. |
| HDMI/USB-C không xuất hình | Cổng, linh kiện bảo vệ, MUX, dGPU, controller Type-C hoặc đường DisplayPort. | Thử cáp/màn khác, kiểm từng cổng và xác định đường xuất hình đang dùng. |
| Máy nóng hoặc tự tắt | Bụi, quạt, keo tản, heatpipe, nguồn CPU/GPU hoặc tải nền. | Vệ sinh tản, kiểm hai quạt, chạy tải CPU/GPU và theo dõi nhiệt độ/công suất. |

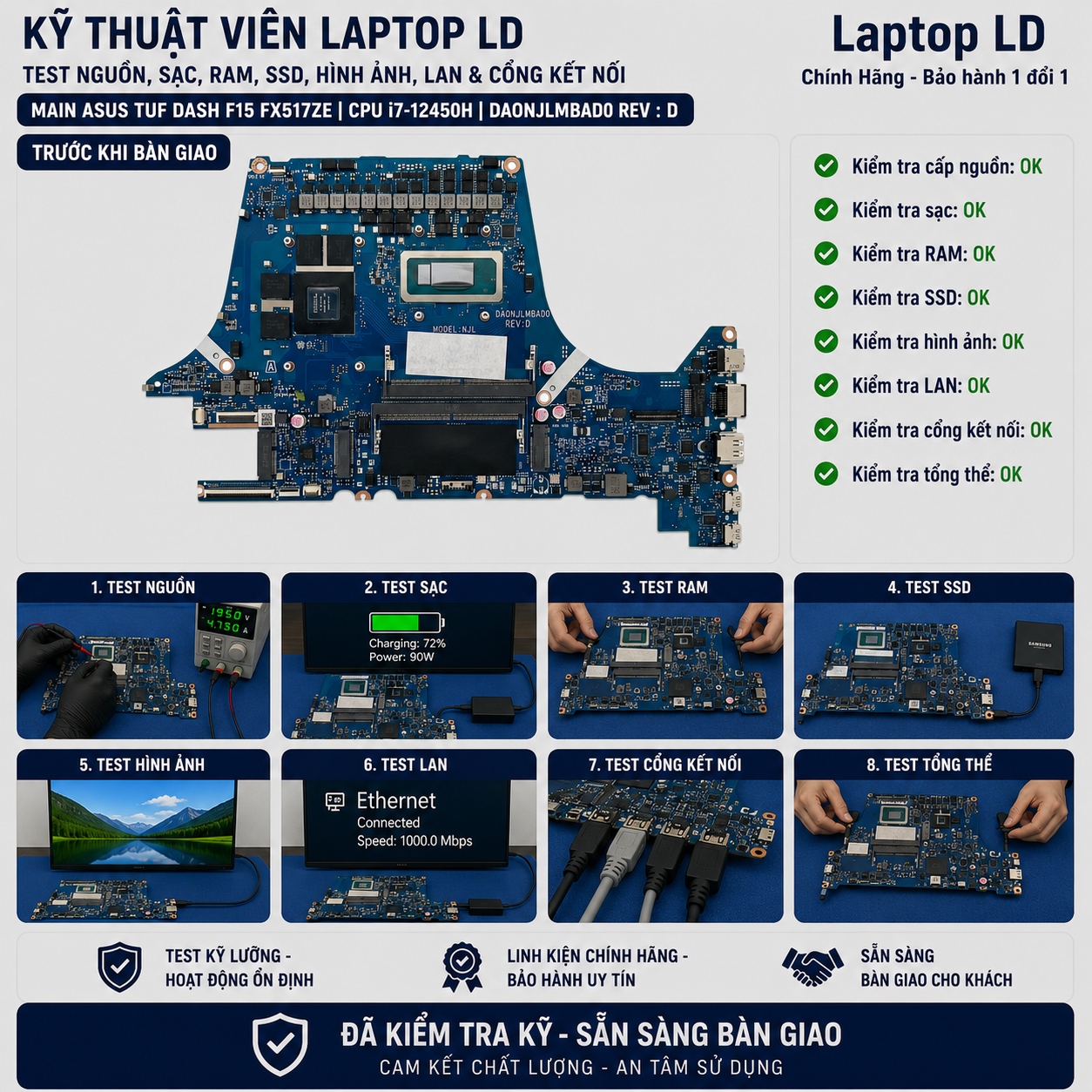

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra adapter 180W, nguồn chờ, CPU i7-12650H, RTX 3050 Ti, VRAM, hai khe DDR5, hai khe SSD M.2, màn hình, HDMI, USB-C, Thunderbolt 4, LAN, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình, GPU, RAM, SSD, lịch sử quá nhiệt, vào nước và sửa chữa trước đó.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 180W, pin, RAM DDR5, SSD, BIOS/EC, màn hình, iGPU/dGPU, cổng kết nối và hệ thống tản nhiệt.
-
Đối chiếu đúng main
Xác minh FX517ZE, i7-12650H, RTX 3050 Ti 4GB, Quanta NJL, DA0NJLMBAD0 và Rev D.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, GPU, VRAM, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter ASUS đúng công suất.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch DA0NJLMBAD0 Rev D đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Asus TUF Dash F15 FX517ZE nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do adapter không phù hợp, quá nhiệt do sử dụng sai hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.

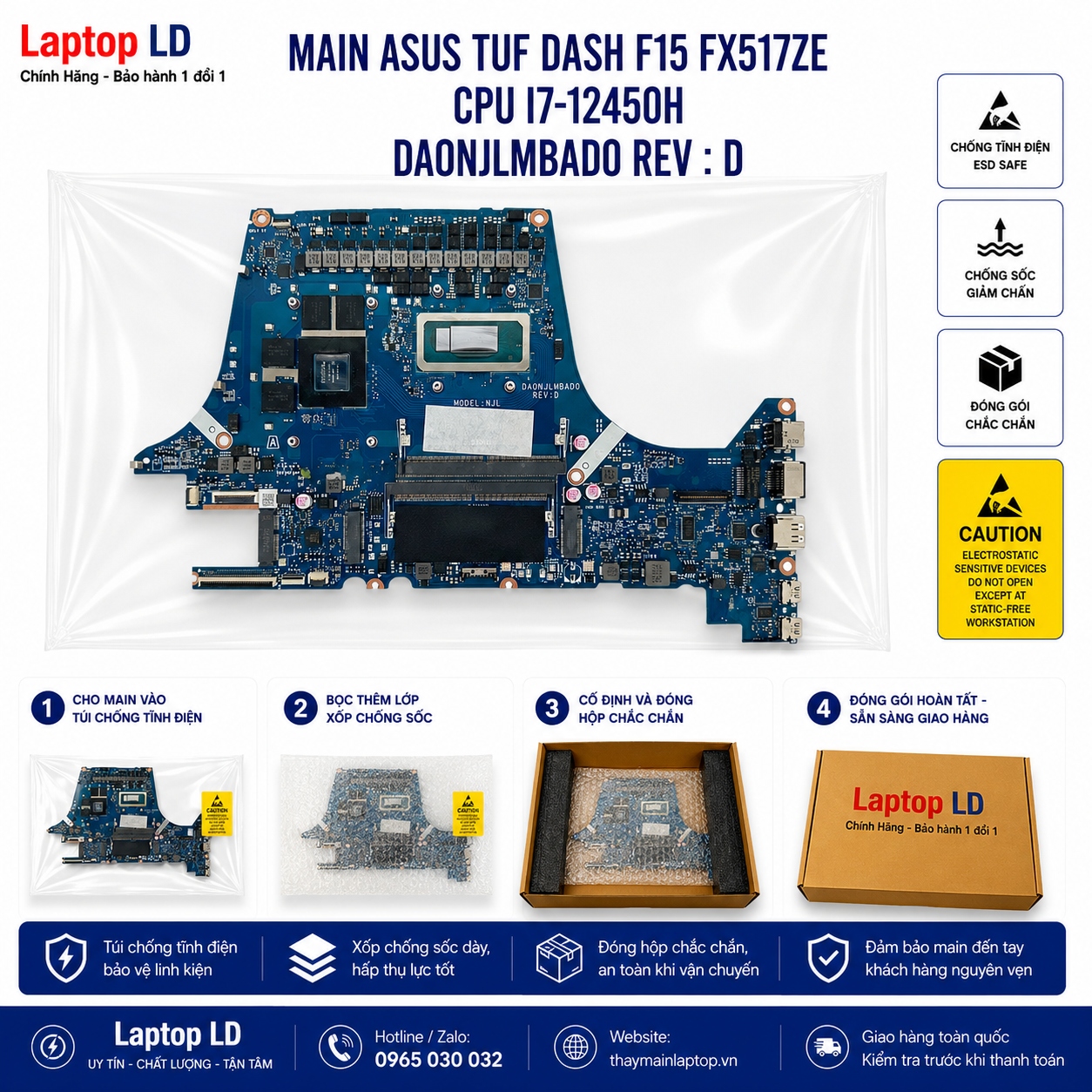

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main DA0NJLMBAD0 Rev D có CPU/GPU hàn, cụm VRAM, socket DDR5, hai khe M.2 và nhiều đầu cáp mảnh nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main DA0NJLMBAD0 Rev D dùng cho model nào?
Nền Quanta NJL DA0NJLMBAD0 Rev D xuất hiện trên một số dòng Asus TUF thế hệ 12, trong đó có TUF Dash F15 FX517ZE. Khi thay cần đúng CPU, GPU, revision và layout của FX517ZE.
CPU đúng là i7-12450H hay i7-12650H?
CPU đúng của bản Core i7 là Intel Core i7-12650H. Mã 12450H thuộc dòng Intel Core i5, không phải Core i7.
Core i7-12650H có bao nhiêu nhân và luồng?
Intel Core i7-12650H có 10 nhân gồm 6 P-core và 4 E-core, 16 luồng, Turbo tối đa 4,70GHz và 24MB cache.
Main này dùng GPU nào?
Bản trong bài dùng NVIDIA GeForce RTX 3050 Ti Laptop GPU 4GB GDDR6, công suất tối đa 75W, đồng thời có Intel UHD Graphics tích hợp trong CPU.
RAM có nâng cấp được không?
Có. Máy dùng hai khe SO-DIMM DDR5-4800, hỗ trợ dual-channel và dung lượng tối đa 32GB theo công bố ASUS.
Máy có bao nhiêu khe SSD?
Main có hai khe M.2 PCIe dành cho SSD NVMe.
FX517ZE có Thunderbolt 4 không?
Có. Máy có một cổng Thunderbolt 4 hỗ trợ DisplayPort và một cổng USB-C 3.2 Gen 2 hỗ trợ DisplayPort, Power Delivery và G-SYNC.
Sạc chuẩn của FX517ZE bao nhiêu watt?
Cấu hình FX517ZE dùng adapter ASUS 180W, đầu tròn 6,0mm, đầu ra 20V–9A.
Thay main có làm mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. Trường hợp BitLocker, SSD lỗi hoặc Windows yêu cầu Recovery Key cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
