Laptop LD • Main Acer Predator Triton 300 PT315-53
Thay main Acer Predator Triton 300 PT315-53 i7-11800H RTX 3060 LA-L191P đúng mã
Đúng main Acer NB.QDQ11.002, nền Compal GH53G LA-L191P REV:1A, CPU Intel Core i7-11800H, chipset HM570 và NVIDIA GeForce RTX 3060 Laptop GPU 6GB GDDR6. Bo mạch hỗ trợ hai khe RAM DDR4-3200, hai vị trí SSD M.2 2280 PCIe NVMe, Wi-Fi 6, Thunderbolt 4, HDMI, Mini DisplayPort, LAN RJ-45, màn hình 15,6 inch tần số quét cao, pin 59Wh và adapter 230W. Laptop LD kiểm tra đúng Acer P/N, BIOS/EC, GPU, VRAM, màn hình và toàn bộ đường nguồn trước khi sửa hoặc thay main.
- GH53G LA-L191P REV:1A
- CPU i7-11800H
- RTX 3060 6GB
- 2 khe DDR4
- 2 khe SSD M.2
- Thunderbolt 4
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD rà soát theo Acer Predator Triton 300 PT315-53, CPU i7-11800H, RTX 3060 6GB, Acer P/N NB.QDQ11.002 và nền GH53G LA-L191P. Cùng model PT315-53 còn có RTX 3050 Ti, RTX 3070 hoặc RTX 3080; không mua main chỉ theo tên máy nếu chưa kiểm Acer P/N, GPU và VRAM.

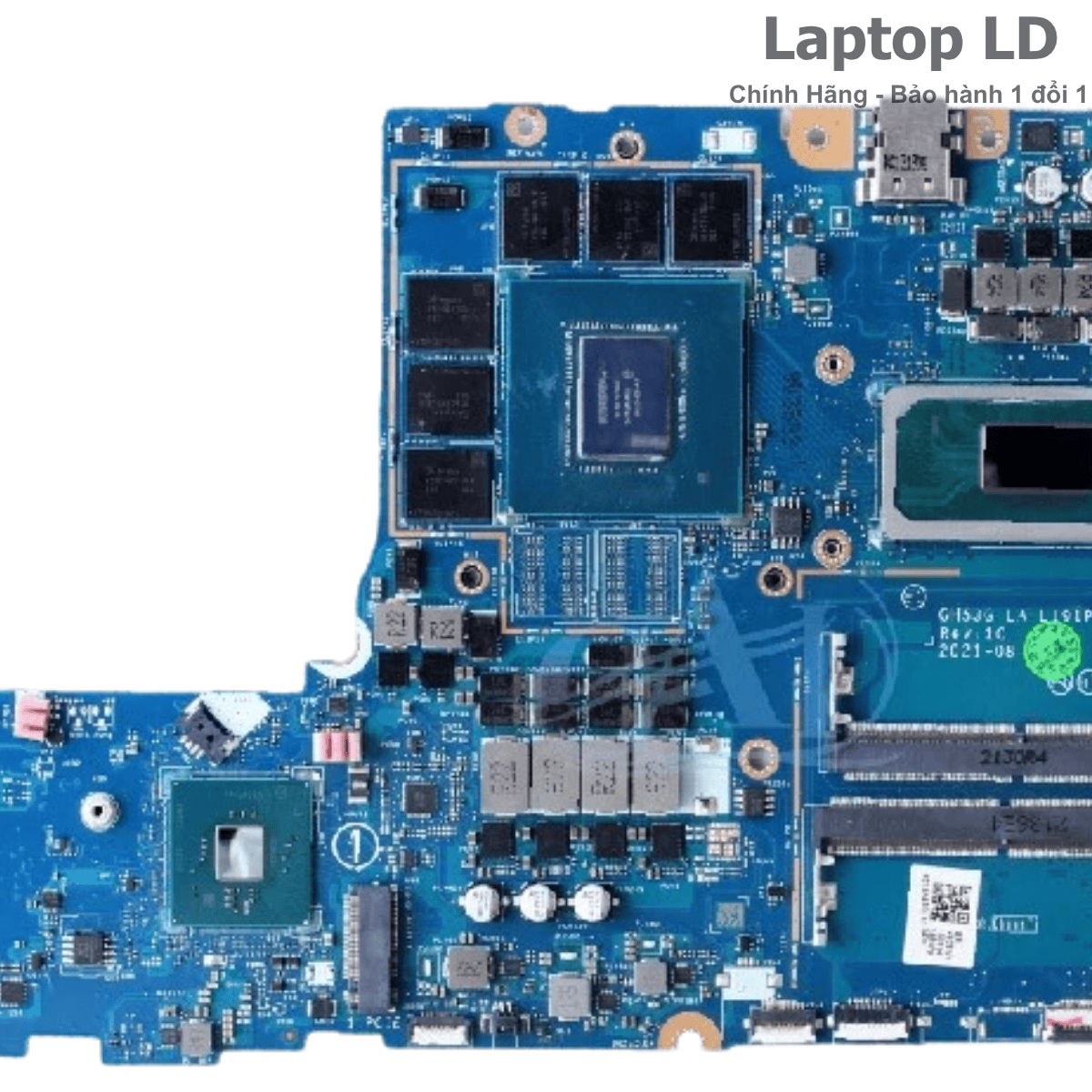

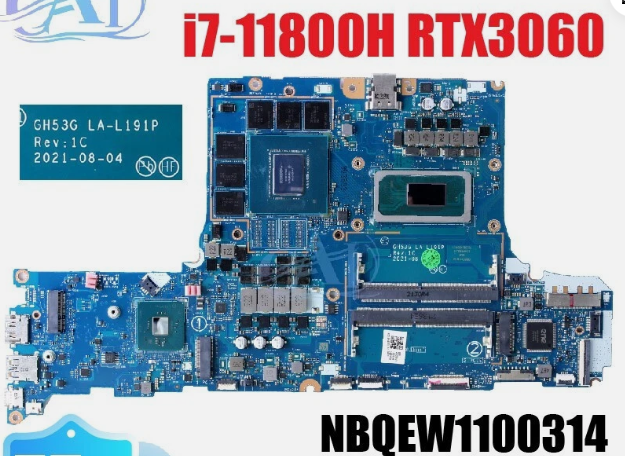

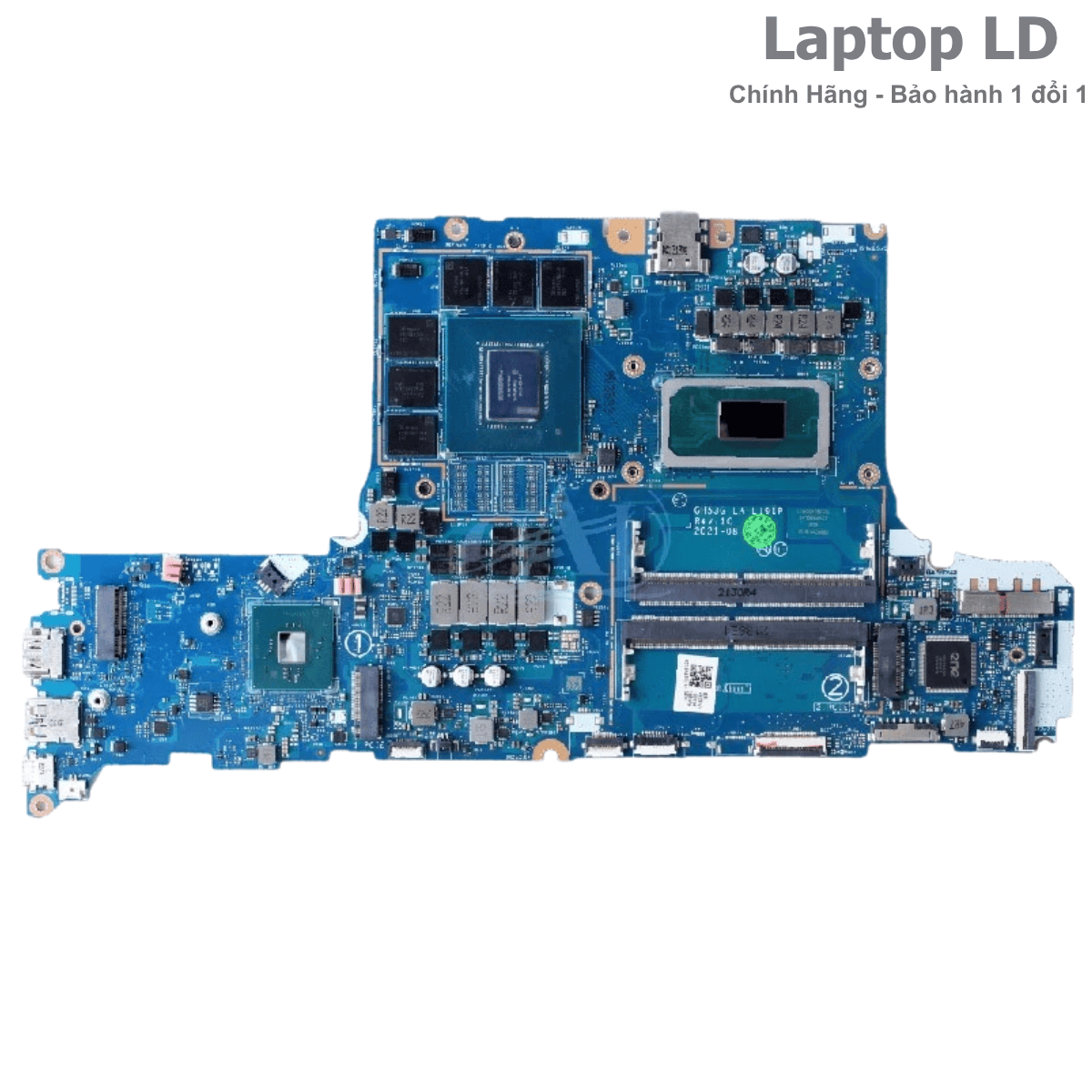

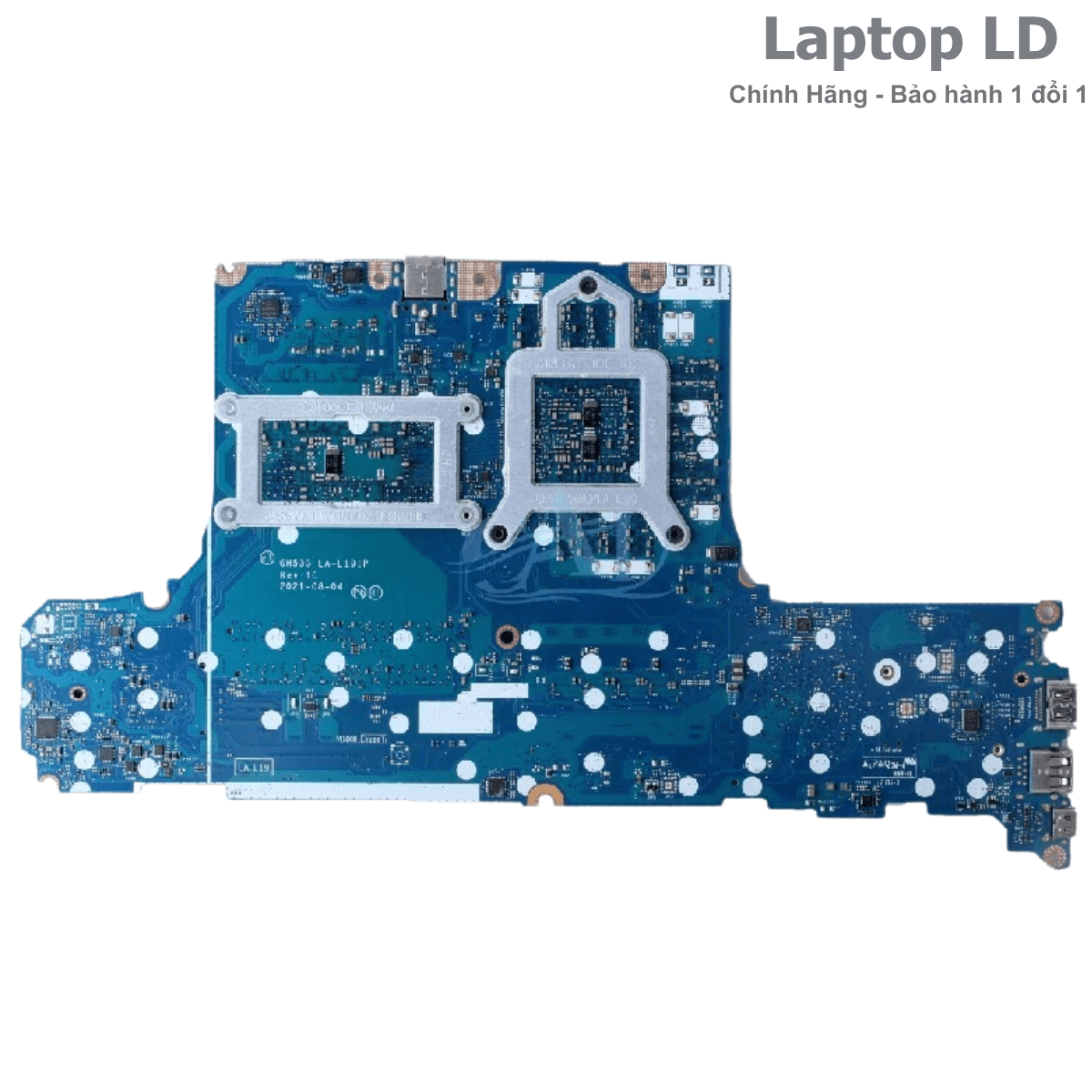

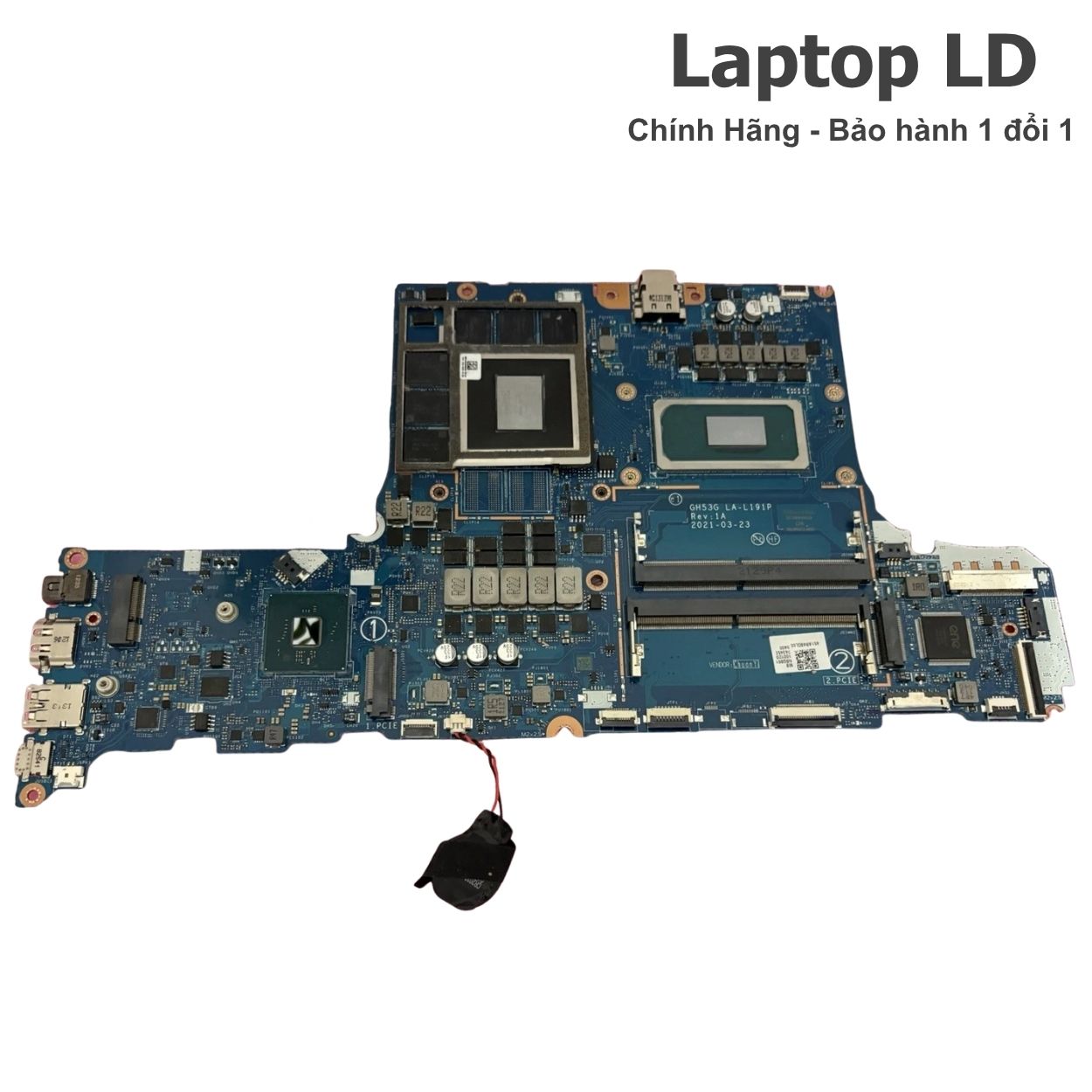

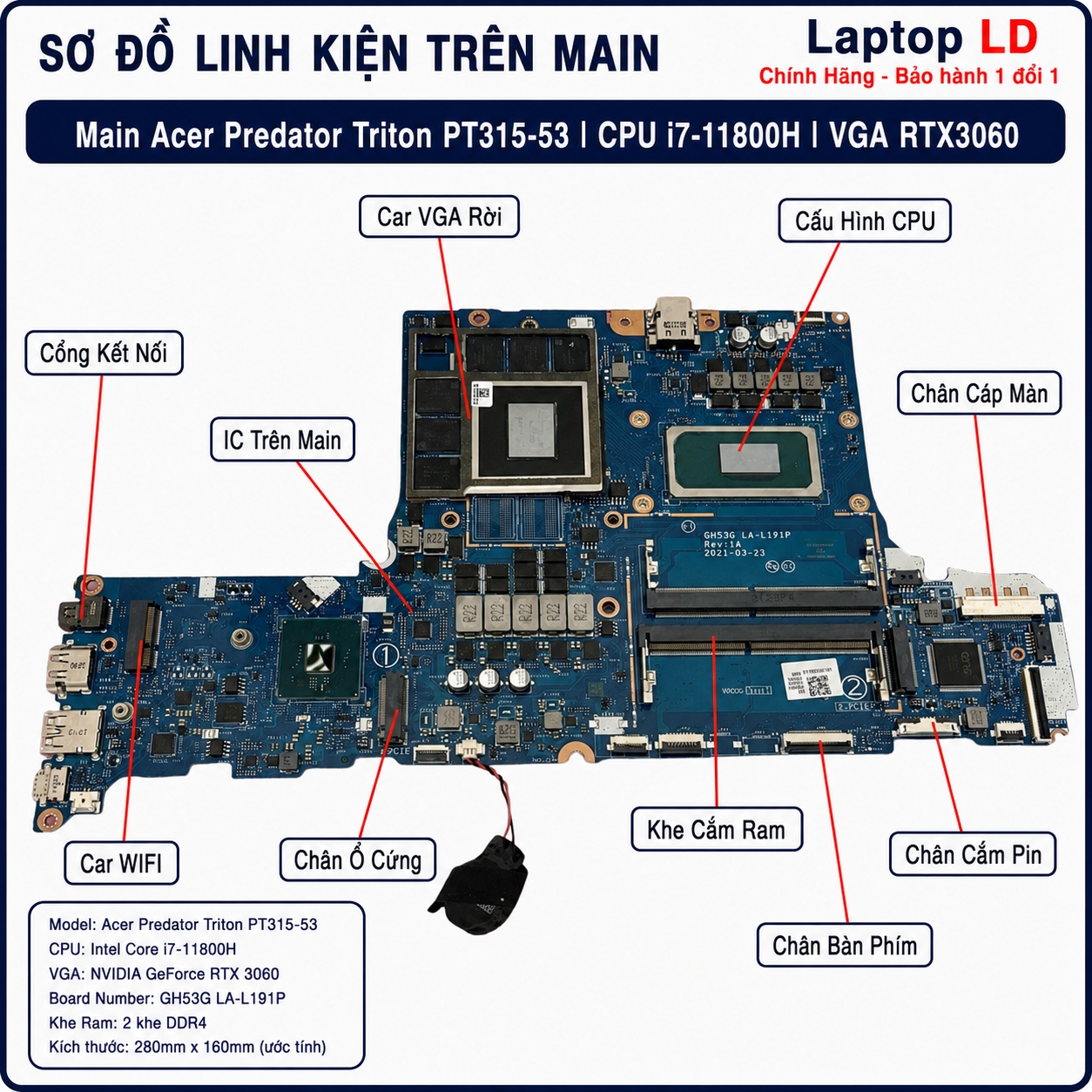

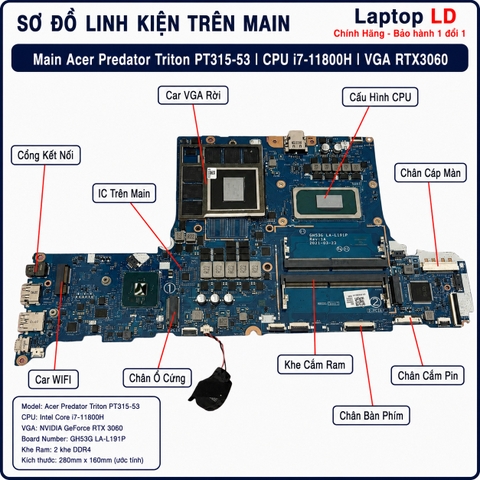

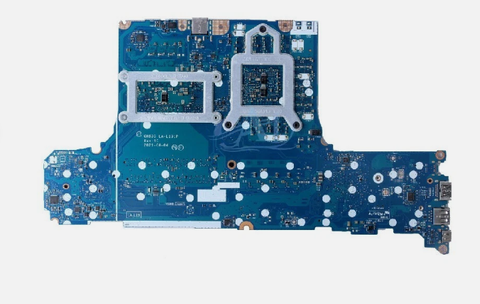

Vị trí linh kiện và ảnh tổng thể main PT315-53 i7-11800H RTX 3060
Ảnh thực tế giúp nhận biết CPU i7-11800H, chipset HM570, chip RTX 3060 mã nền GN20-E3, sáu gigabyte VRAM GDDR6, hai khe RAM DDR4, hai khe SSD M.2, module Wi-Fi, mạch sạc, HDMI, Mini DisplayPort, Thunderbolt 4, LAN và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa, camera cùng bo I/O.
Cần gửi gì để Laptop LD báo đúng main?
Tên PT315-53 và CPU i7-11800H chưa đủ để đặt bo mạch vì máy có nhiều GPU, màn hình và Acer P/N. Khách nên gửi tem máy, hai mặt main và ảnh chip GPU/VRAM.
Thông tin nên gửi trước
- Ảnh tem đáy máy ghi đầy đủ PT315-53-xxxx và mã NH.QDQ/NH.QDR/NH.QDS.

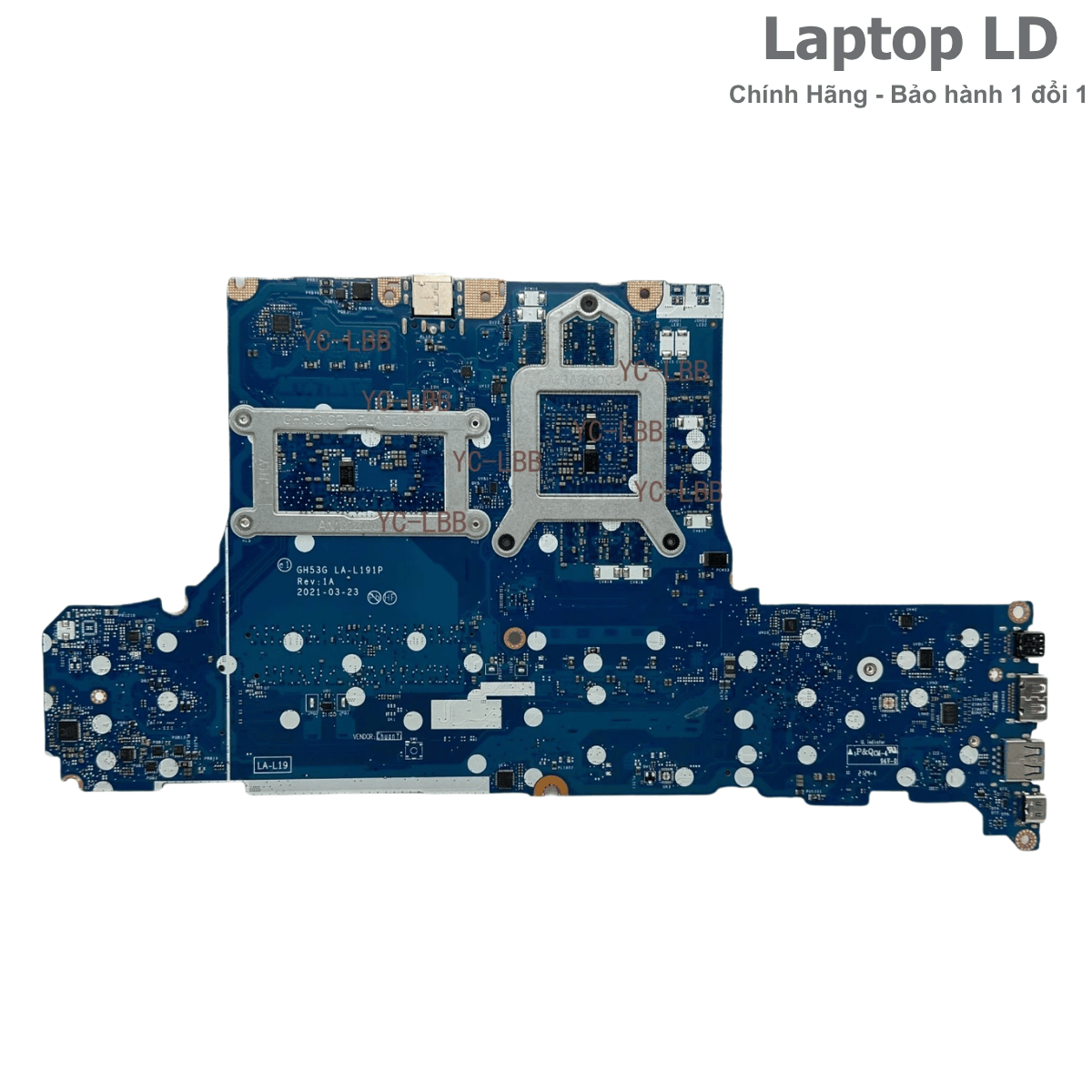

- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh dòng GH53G LA-L191P và revision 1A/1B/1C trên PCB.
- Ảnh tem Acer P/N NB.QDQ11.002 hoặc mã thực tế trên main.
- Ảnh CPU i7-11800H, chip RTX 3060 và toàn bộ chip VRAM GDDR6.
- Ảnh hai khe RAM, hai khe SSD M.2 và module Wi-Fi.

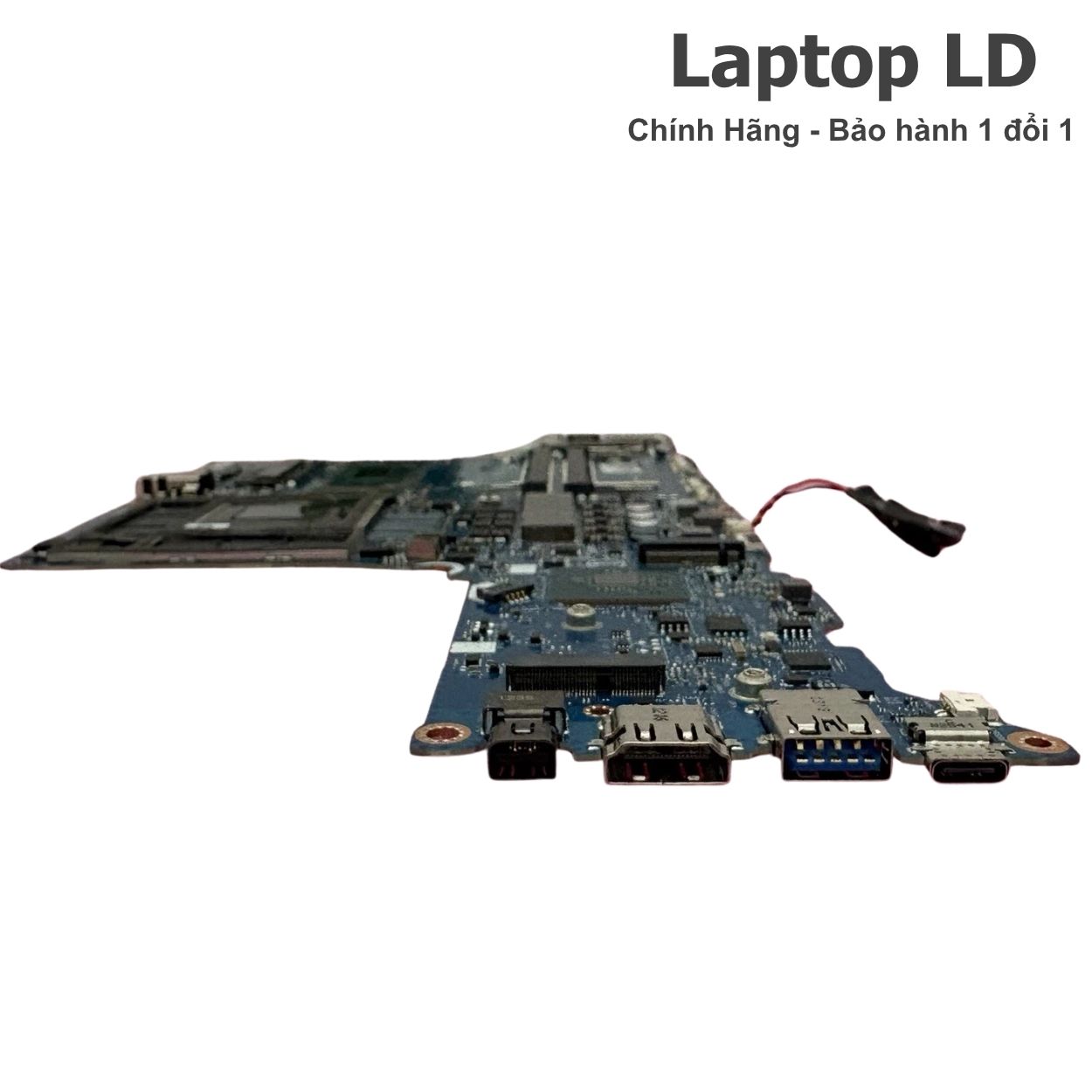

- Ảnh HDMI, Mini DisplayPort, Thunderbolt 4, LAN và đầu nguồn DC.
- Mô tả lỗi: không nguồn, không sạc, không hình, Code 43, sọc hình, mất RAM/SSD, quạt hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Khóa đúng PT315-53, i7-11800H và LA-L191P.
- Xác nhận đúng RTX 3060 6GB và Acer P/N NB.QDQ11.002.
- Tránh nhầm RTX 3050 Ti, RTX 3070 hoặc RTX 3080.
- Đối chiếu đúng BIOS/EC của Triton, màn hình và revision PCB.
- Không nhầm main Helios PH315/PH317 có nền LA-L191P tương tự.
- Khoanh vùng lỗi main với adapter, RAM, SSD, panel, quạt hoặc cáp.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main PT315-53 i7-11800H RTX 3060 được báo theo Acer P/N, revision PCB, tình trạng bo mạch và gói bảo hành.
Công lắp
Khi thay main tại Laptop LD, máy được kiểm tra hai quạt, tản nhiệt CPU/GPU, RAM, hai SSD M.2, màn hình, Wi-Fi, LAN và toàn bộ cổng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu; có gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng NB.QDQ11.002. Main lỗi GPU, VRAM, HM570, BIOS/EC hoặc vào nước diện rộng cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng PT315-53, i7-11800H, GH53G LA-L191P và revision PCB.
- Xác nhận đúng RTX 3060 Laptop GPU 6GB GDDR6, Acer P/N NB.QDQ11.002.
- Kiểm tra adapter 230W, HDMI, Mini DisplayPort, Thunderbolt 4 và LAN RJ-45.
- Kiểm tra hai khe DDR4, hai SSD M.2, Wi-Fi, màn hình tần số quét cao và nhiệt độ.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Main LA-L191P NB.QDQ11.002 dùng cho cấu hình nào?
Cấu hình phù hợp
- Acer Predator Triton 300 PT315-53.
- CPU Intel Core i7-11800H onboard.
- NVIDIA GeForce RTX 3060 Laptop GPU 6GB GDDR6.
- Acer P/N NB.QDQ11.002, GPU platform GN20-E3 6GB.
- Board Compal GH53G LA-L191P REV:1A và revision tương ứng.
- Hai khe RAM DDR4-3200 dual-channel.
- Hai vị trí SSD M.2 2280 PCIe NVMe.
- Màn 15,6 inch FHD 144Hz/360Hz hoặc QHD 165Hz theo SKU.
Không nên thay chéo khi chưa kiểm
- Không nhầm RTX 3060 với RTX 3050 Ti, RTX 3070 hoặc RTX 3080.
- Không mua theo LA-L191P nếu chưa kiểm Acer P/N và dung lượng VRAM.
- Không dùng BIOS/EC Helios cho Triton dù PCB có thể cùng nền GH53G.
- Không nhầm i7-11800H với i5-11400H hoặc i9-11900H.
- Không ghi có khay SATA 2,5 inch; PT315-53 dùng hai khe M.2.
- Không bỏ qua màn FHD 144/360Hz và QHD 165Hz khi đối chiếu cáp/panel.
- Không kết luận lỗi main trước khi loại trừ RAM, SSD, panel, quạt và adapter.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp |
|---|---|---|
| Model | Acer Predator Triton 300 PT315-53, màn 15,6 inch. | Nhầm Helios PH315-54/PH317-55 hoặc Triton 300 SE PT314. |
| Platform | Compal GH53G LA-L191P, revision 1A/1B/1C theo lô. | Chỉ nhìn hình bo mạch mà không kiểm BIOS, P/N và revision. |
| Acer P/N | NB.QDQ11.002 – i7-11800H, HM570, GN20-E3 6GB. | Nhầm P/N của RTX 3050 Ti, RTX 3070 hoặc main Helios. |
| CPU | i7-11800H, 8 nhân, 16 luồng, Turbo tối đa 4.60GHz. | Nhầm i5-11400H hoặc i9-11900H. |
| GPU | RTX 3060 Laptop GPU 6GB GDDR6; GPU và VRAM hàn trên main. | Mua sai GPU làm lệch VRAM, nguồn, BIOS và tản nhiệt. |
| RAM | 2 khe SO-DIMM DDR4-3200; Acer công bố tối đa 32GB. | Dùng nhầm DDR5 hoặc tưởng RAM onboard. |
| Ổ cứng | 2 vị trí M.2 2280 PCIe NVMe; không có khay SATA 2,5 inch. | Bỏ sót khe thứ hai hoặc đặt nhầm cáp SATA. |
| Cổng ngoài | 3 USB-A, 1 USB-C Thunderbolt 4/DisplayPort, HDMI, MiniDP, RJ-45, audio 3.5mm và DC-in. | Ghi đầu đọc thẻ hoặc bỏ sót Mini DisplayPort. |
| Sạc | Adapter Acer 230W đầu tròn. | Dùng sạc công suất thấp gây tụt xung hoặc xả pin khi tải GPU. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem Acer, LA-L191P, Acer P/N, GPU, VRAM và cụm cổng trước khi đặt hàng.

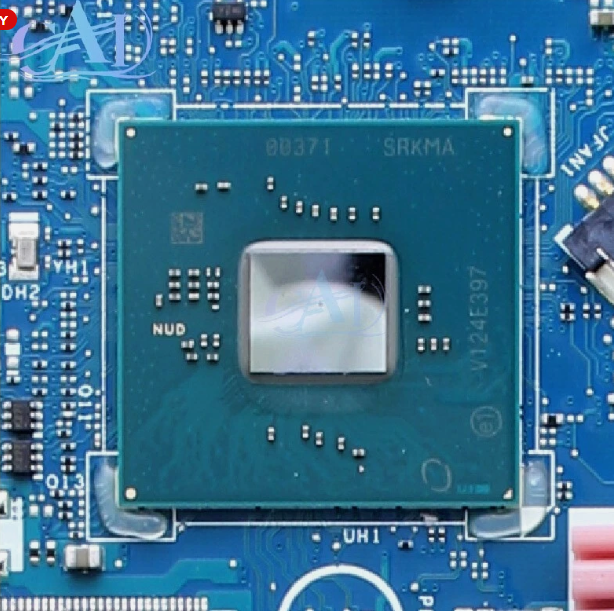

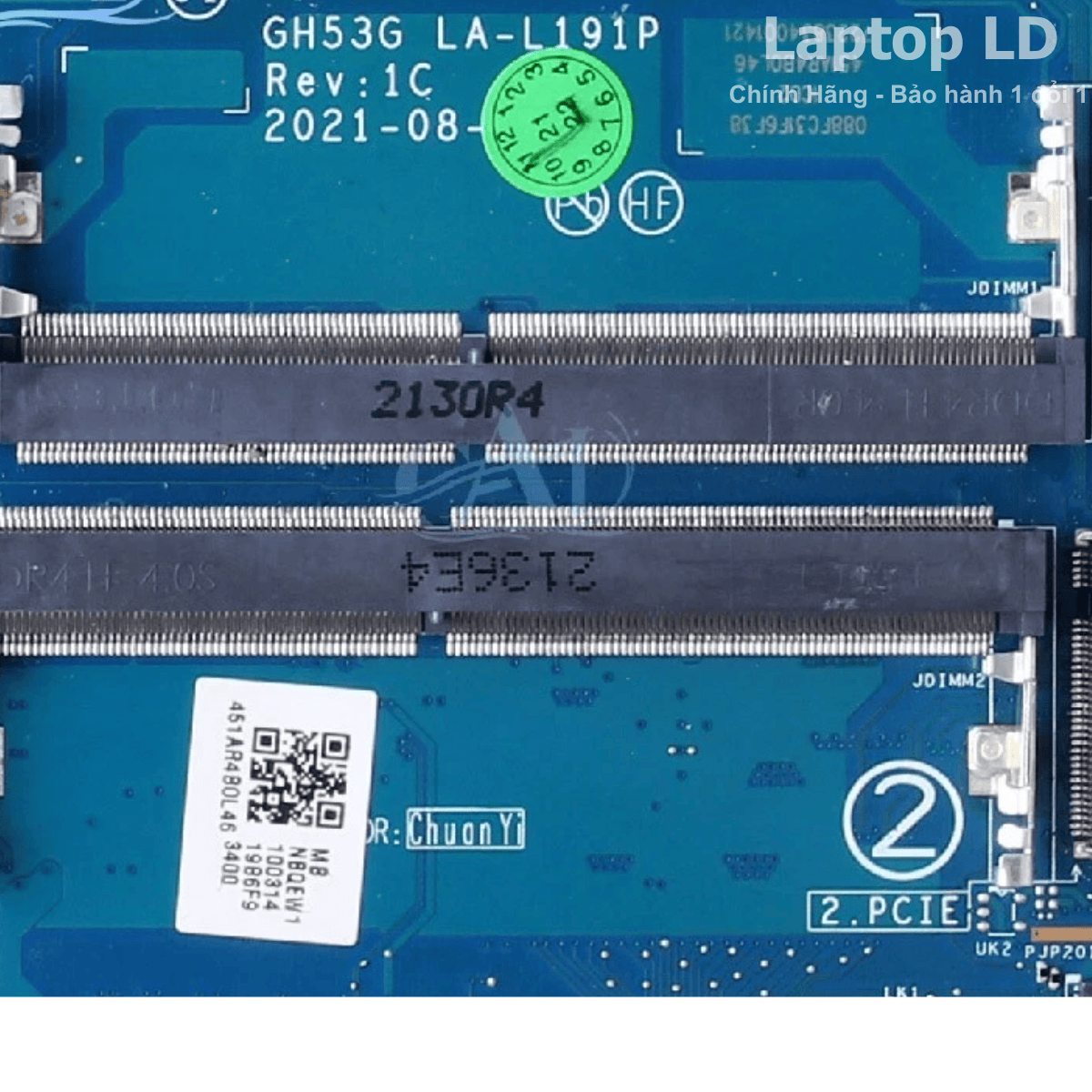

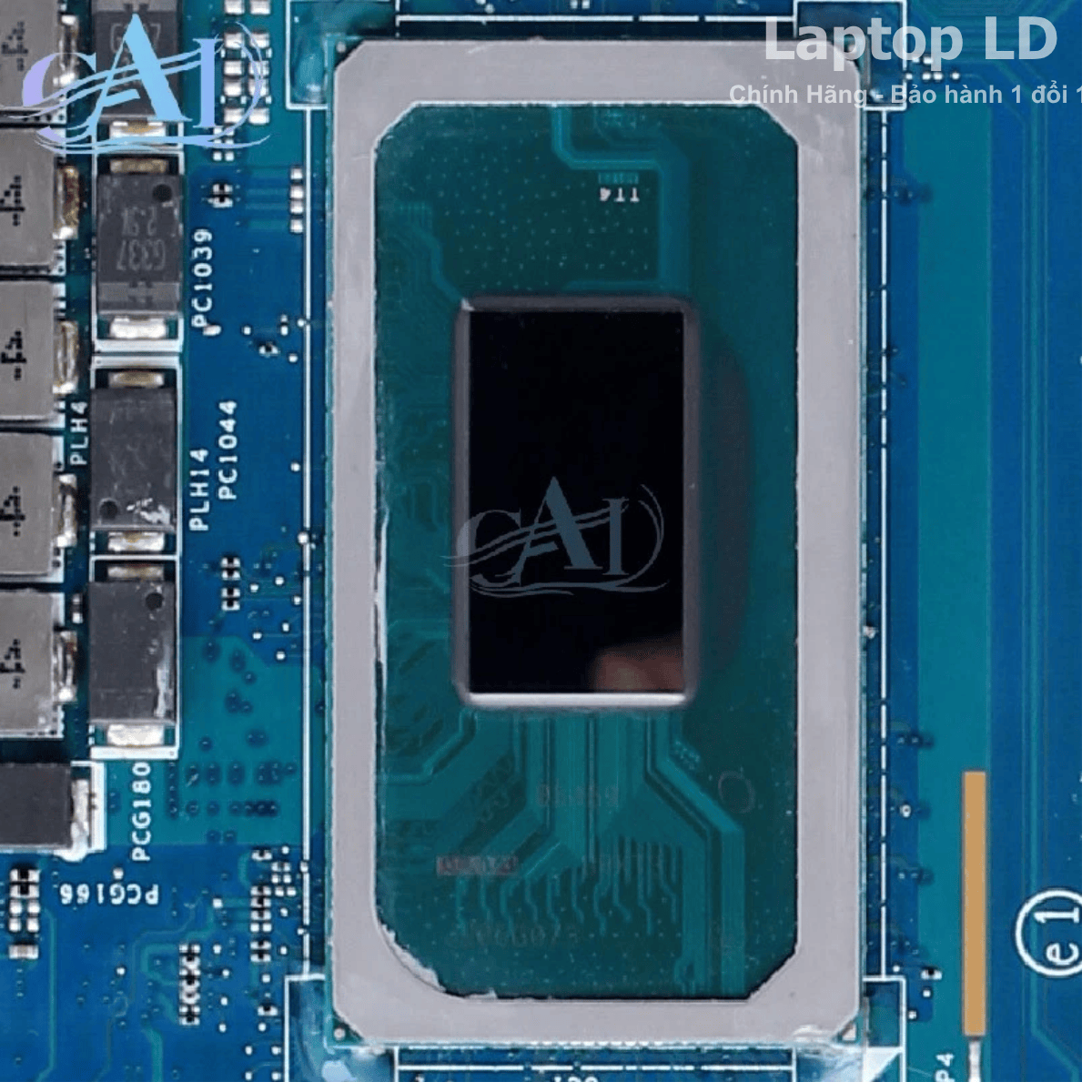

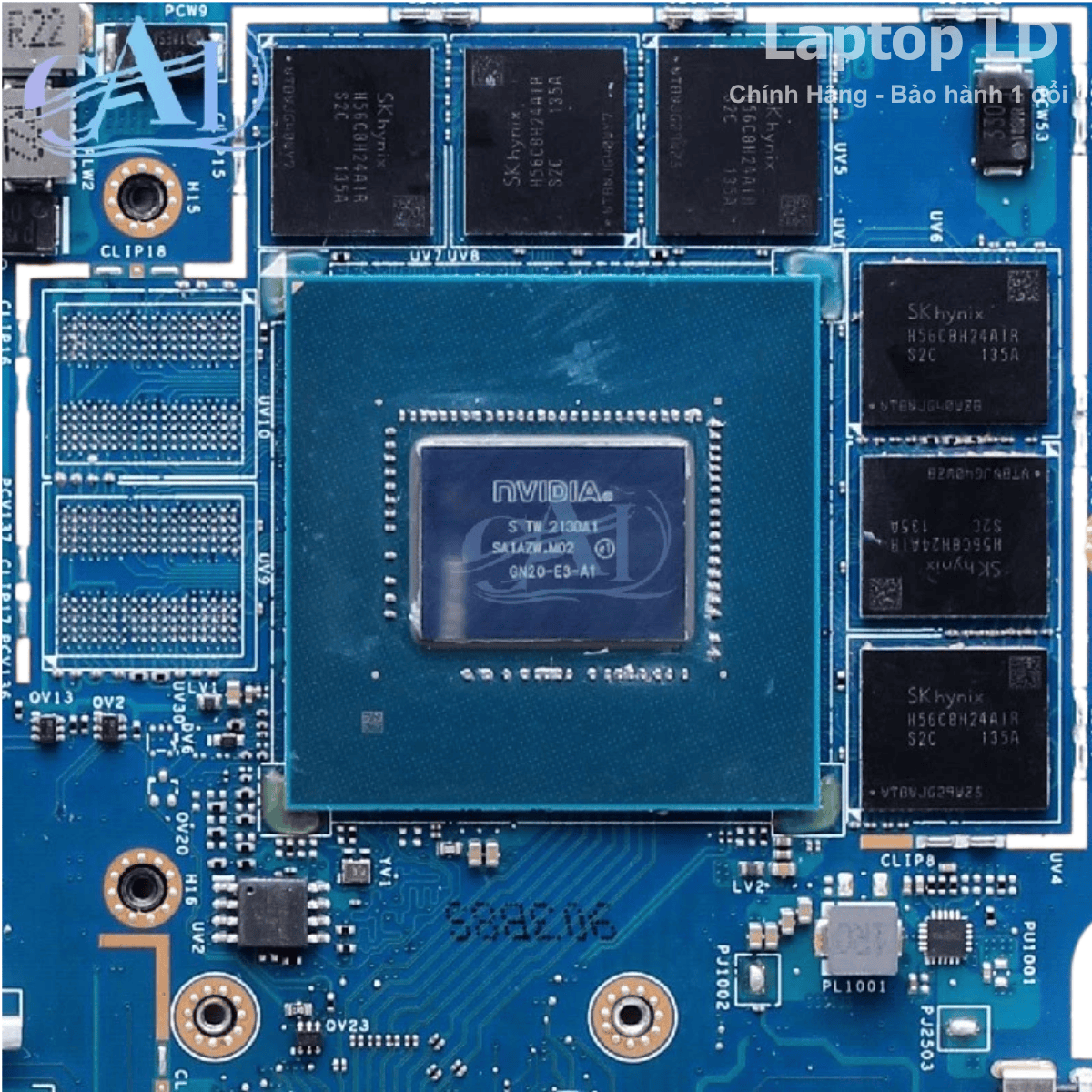

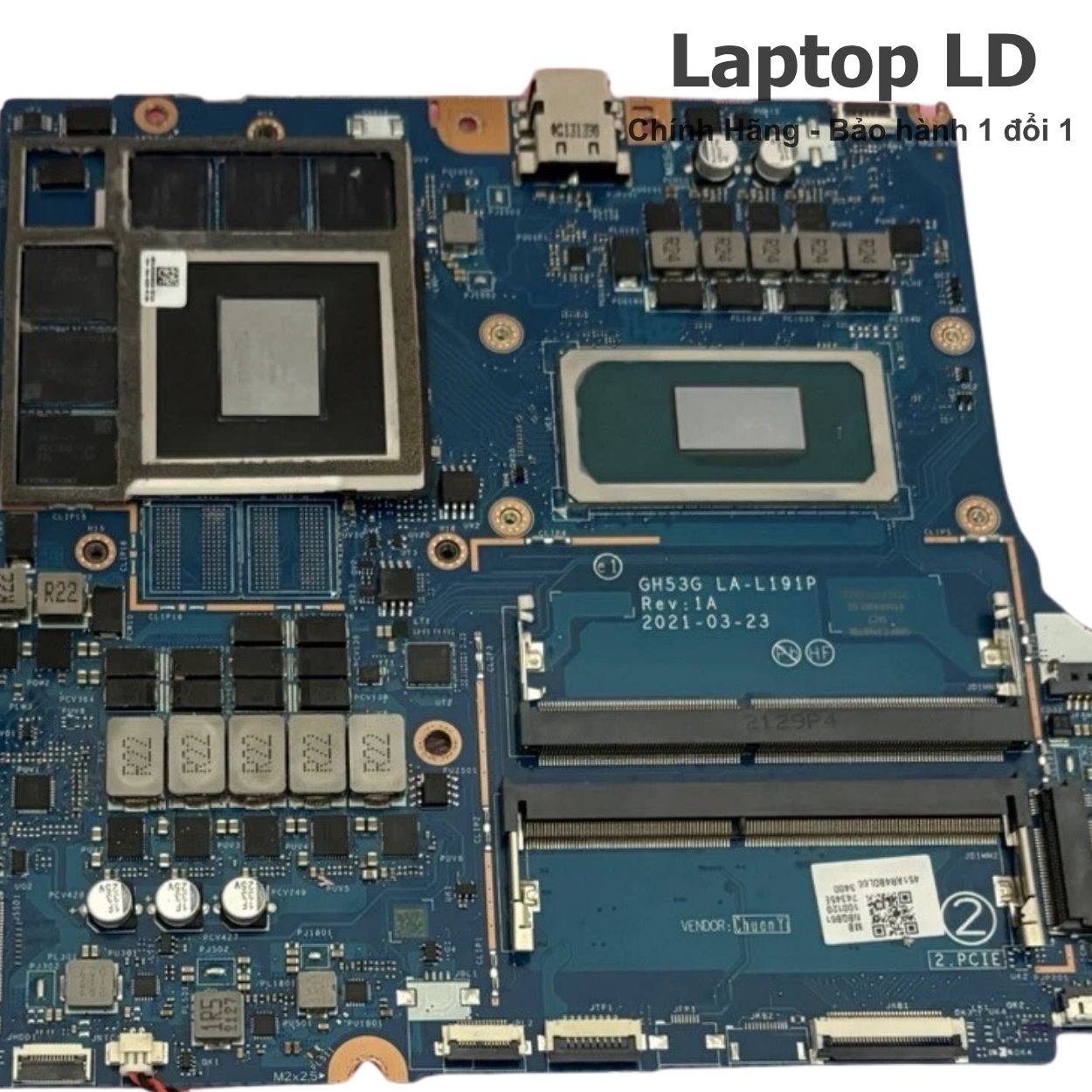

Ảnh chi tiết CPU, GPU, VRAM, RAM và SSD trên main PT315-53
Nhóm ảnh giúp đối chiếu đúng CPU i7-11800H, Intel UHD, RTX 3060, VRAM GDDR6, HM570, hai khe DDR4, hai SSD M.2, Wi-Fi, nguồn GPU và các cổng hình ảnh.
Dấu hiệu nên kiểm tra bo mạch Acer Predator Triton 300 PT315-53
Lỗi nguồn và sạc 230W
- Bấm nguồn không phản hồi, đèn nguồn tắt sau vài giây hoặc adapter tự ngắt.
- Cắm sạc nhưng pin không tăng, máy tụt pin khi chơi game hoặc render.
- Jack DC nóng, lỏng hoặc mất tiếp xúc theo góc cắm.
- Máy bật rồi tắt trước logo, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, GPU, RAM, HM570 hoặc SSD.
- Máy tự tắt khi tải cao do adapter, VRM hoặc nhiệt độ không ổn định.
Lỗi RTX 3060, VRAM và hình ảnh
- Có nguồn nhưng màn đen, không xuất HDMI/MiniDP hoặc treo logo Predator.
- Sọc hình, vỡ hình, nhấp nháy hoặc driver NVIDIA báo Code 43.
- Máy xanh màn khi cài driver, benchmark hoặc chơi game.
- GPU không nhận đủ 6GB VRAM hoặc lỗi một kênh bộ nhớ.
- HDMI/MiniDP mất hình trong khi màn trong hoặc USB-C vẫn hoạt động.
- GPU/VRAM nóng bất thường, mất nguồn lõi hoặc lỗi sau quá nhiệt.
Lỗi RAM, SSD, quạt và ngoại vi
- Không nhận một thanh hoặc một khe RAM DDR4.
- Không nhận một trong hai SSD M.2 hoặc mất ổ sau sleep.
- Quạt CPU/GPU không quay, báo lỗi tach hoặc chạy tối đa liên tục.
- Thunderbolt 4, USB-A, LAN, Wi-Fi, audio hoặc camera mất nhận.
- Máy nóng vùng HM570/SSD, tụt xung hoặc treo khi tải lưu trữ dài.
- Máy vào nước ở cụm cổng gây oxy hóa DC-in, HDMI, MiniDP, LAN và USB-C.
Nên sửa hay thay bo mạch PT315-53 LA-L191P?
Main tích hợp CPU i7-11800H, chipset HM570, GPU RTX 3060 và VRAM trên bo. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU/GPU/VRAM, BIOS/EC và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa khi
- Lỗi khu trú ở jack DC, USB-A, Thunderbolt, HDMI, MiniDP, LAN hoặc audio.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn CPU/GPU.
- BIOS/EC lỗi nhưng CPU, GPU, VRAM, RAM và SSD vẫn ổn định.
- Không nhận SSD do socket M.2, nguồn 3,3V hoặc đường PCIe.
- Oxy hóa nhẹ được phát hiện sớm, chưa lan đến BGA và nguồn chính.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay main khi
- CPU i7-11800H lỗi, không khởi tạo hoặc chập nguồn lõi.
- RTX 3060 hoặc nhiều chip VRAM lỗi, sửa lại vẫn tái phát.
- Chập nặng đồng thời mạch sạc, nguồn CPU, GPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, GPU, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chơi game.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số main Acer Predator Triton 300 PT315-53 CPU i7-11800H RTX 3060 board GH53G LA-L191P.
| Tên sản phẩm | Main Acer Predator Triton 300 PT315-53 CPU Intel Core i7-11800H RTX 3060 6GB |
|---|---|
| Dòng máy tương thích | Acer Predator Triton 300 PT315-53 |
| Mã main | GH53G LA-L191P REV:1A; có thể gặp revision 1B/1C theo lô sản xuất |
| Acer part number | NB.QDQ11.002 |
| CPU | Intel Core i7-11800H onboard, 8 nhân, 16 luồng, Turbo tối đa 4.60GHz, 24MB Intel Smart Cache, công suất cơ bản 45W |
| Chipset | Intel HM570 |
| GPU tích hợp | Intel UHD Graphics tích hợp trong CPU, dùng chung RAM hệ thống |
| GPU / VGA rời | NVIDIA GeForce RTX 3060 Laptop GPU, 6GB GDDR6, nền GPU GN20-E3; công suất GPU thay đổi theo SKU và BIOS |
| RAM hỗ trợ | 2 khe SO-DIMM DDR4-3200, hỗ trợ dual-channel; Acer công bố tối đa 32GB |
| Ổ cứng hỗ trợ | 2 vị trí M.2 2280 PCIe NVMe; không có khay SATA 2,5 inch |
| Khe trên main | 2 khe DDR4 SO-DIMM, 2 khe SSD M.2 2280, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, màn hình eDP, bàn phím, touchpad, loa, hai quạt, camera và bo I/O |
| Cổng ngoài | 2 USB-A 3.2 Gen 1; 1 USB-A 3.2 Gen 2 có Power-off Charging; 1 USB-C Thunderbolt 4 hỗ trợ DisplayPort; 1 HDMI; 1 Mini DisplayPort; 1 RJ-45 Gigabit; 1 audio 3.5mm; 1 DC-in |
| Màn hình tương thích | 15,6 inch IPS chống chói; FHD 1920×1080 144Hz hoặc 360Hz, QHD 2560×1440 165Hz theo SKU; không cảm ứng |
| Pin | Pin Li-ion 4 cell 59Wh |
| Sạc | Adapter Acer 230W, đầu tròn qua cổng DC-in |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói gia hạn lên tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, adapter ngắt | DC-in, MOSFET đầu vào, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter 230W chuẩn, ngắt pin và đo trở kháng/dòng đầu vào. |
| Có nguồn nhưng không POST | BIOS/EC, RAM, CPU, HM570, GPU, nguồn thứ cấp hoặc SSD. | Tháo SSD, thử từng thanh/khe RAM, reset EC/BIOS và theo dõi thứ tự nguồn. |
| RTX 3060 báo Code 43 | Driver, BIOS, nguồn GPU, chip GPU hoặc VRAM. | Cài driver sạch, kiểm Device ID, nguồn GPU/VRAM và chạy stress test. |
| Sọc hình hoặc vỡ hình | VRAM, GPU, nguồn nhớ, panel hoặc cáp eDP. | So sánh màn trong/HDMI/MiniDP, test VRAM và kiểm nhiệt độ GPU. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc bộ điều khiển nhớ. | Vệ sinh khe, thử module chuẩn, đổi khe và kiểm nguồn DDR4. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe. | Đổi SSD, kiểm riêng từng khe và nhận diện trong BIOS. |
| Thunderbolt/HDMI/MiniDP mất hình | Cổng, IC bảo vệ, controller hoặc đường tín hiệu hình ảnh. | Thử cáp/màn khác và kiểm nhận diện từng cổng. |
| Máy tắt khi chơi game | Adapter yếu, quá nhiệt, nguồn CPU/GPU, quạt hoặc pin. | Kiểm adapter 230W, quạt, nhiệt độ, xung và dòng tải. |
| Máy vào nước | Oxy hóa vùng nguồn, GPU/VRAM, Thunderbolt, HDMI, MiniDP, LAN hoặc audio. | Ngắt pin, soi toàn bo, đo chập và xử lý oxy hóa trước khi cấp nguồn. |

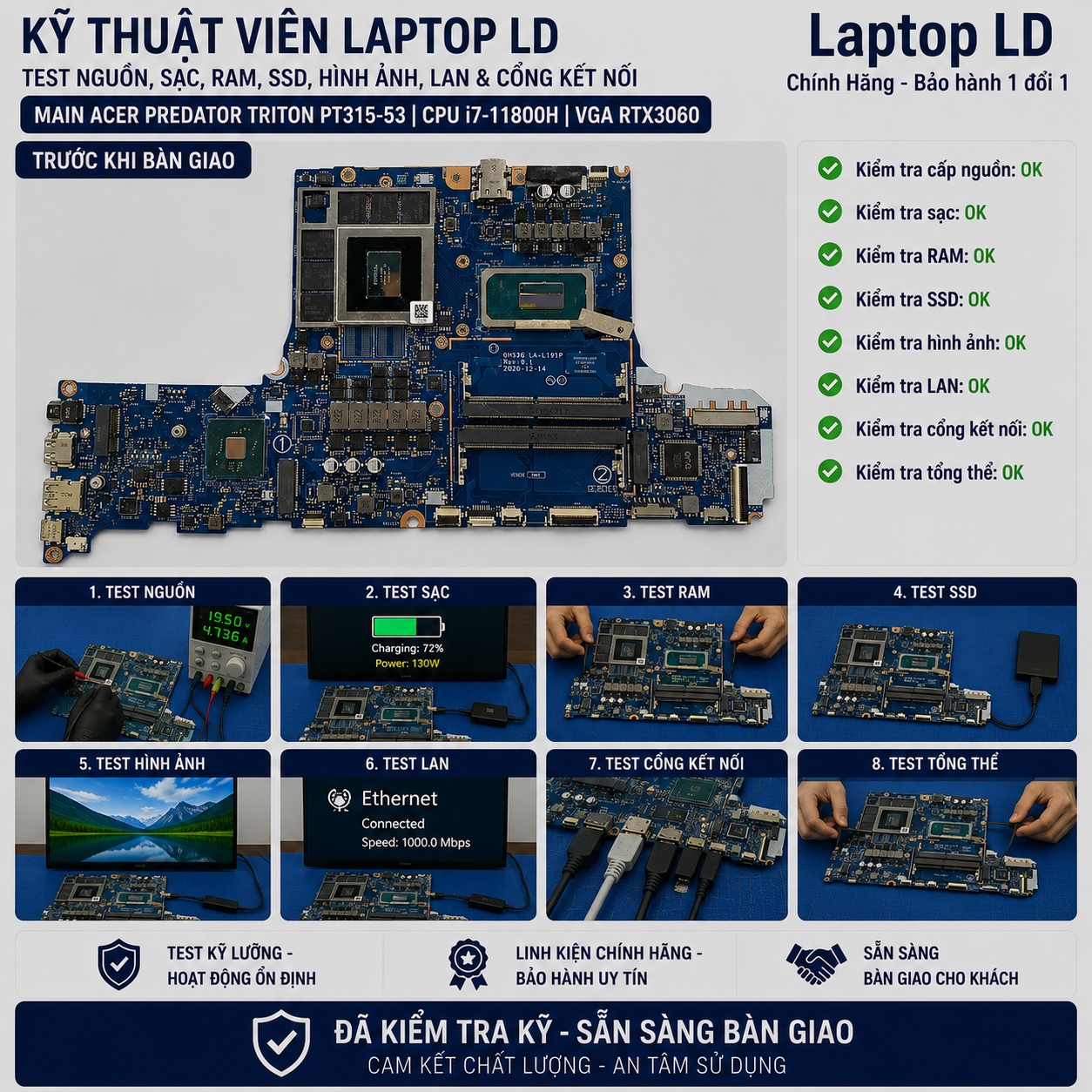

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra adapter 230W, CPU i7-11800H, RTX 3060/VRAM, hai khe DDR4, hai SSD M.2, màn hình, HDMI, MiniDP, Thunderbolt 4, LAN, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, GPU, hình ảnh, RAM, SSD, nhiệt độ, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng
Test adapter 230W, pin, từng khe RAM, hai SSD, BIOS/EC, GPU/VRAM, màn hình, LAN và từng cổng.
-
Đối chiếu đúng main
Xác minh PT315-53, i7-11800H, RTX 3060 6GB, GH53G LA-L191P và Acer P/N NB.QDQ11.002.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, thay vật liệu dẫn nhiệt phù hợp và chạy test CPU, GPU, VRAM, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter 230W, vệ sinh tản nhiệt định kỳ.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ main LA-L191P đã thay theo điều kiện trên phiếu. Xem chính sách bảo hành Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Acer Predator Triton 300 PT315-53.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do nguồn không phù hợp, tự ép xung hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Khách gửi máy từ xa nên xem trước chính sách bảo hành Trung Tâm Laptop LD để nắm rõ điều kiện đổi và hỗ trợ.

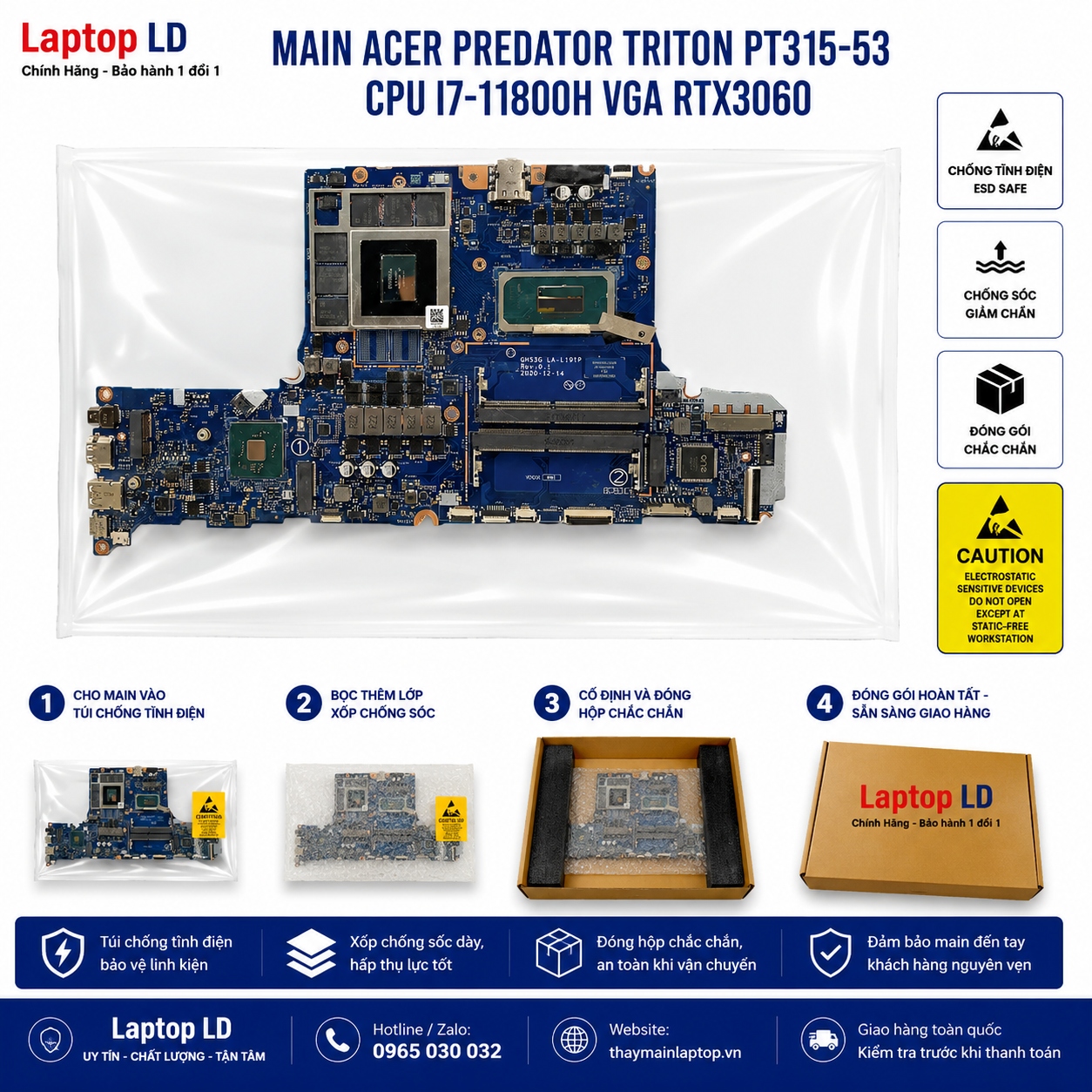

Ảnh đóng gói bo mạch gửi tỉnh
Main LA-L191P tích hợp CPU, chipset, GPU và VRAM, có hai khe RAM/SSD cùng nhiều cổng phía sau nên cần túi chống tĩnh điện, tấm bảo vệ chip, đệm cổng, nẹp chống cong và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main PT315-53 i7-11800H RTX 3060 dùng mã nào?
Main được đối chiếu với Acer P/N NB.QDQ11.002, nền Compal GH53G LA-L191P REV:1A và GPU platform GN20-E3 6GB.
CPU i7-11800H có bao nhiêu nhân và luồng?
Intel Core i7-11800H có 8 nhân, 16 luồng, Turbo tối đa 4.60GHz và 24MB cache.
RTX 3060 trên main có dung lượng bao nhiêu?
Bản NB.QDQ11.002 dùng NVIDIA GeForce RTX 3060 Laptop GPU 6GB GDDR6; GPU và VRAM được hàn trực tiếp trên main.
RAM có nâng cấp được không?
Có. Máy có hai khe SO-DIMM DDR4-3200, hỗ trợ dual-channel; Acer công bố tối đa 32GB.
Máy có mấy khe SSD?
PT315-53 có hai vị trí M.2 2280 PCIe NVMe và không có khay SATA 2,5 inch.
Cổng USB-C có Thunderbolt không?
Có. USB-C hỗ trợ Thunderbolt 4 và DisplayPort; tính năng sạc thiết bị phụ thuộc cáp và chế độ sử dụng.
Màn hình PT315-53 có những loại nào?
Tùy SKU, máy có FHD 144Hz, FHD 360Hz hoặc QHD 165Hz, đều là panel 15,6 inch không cảm ứng.
Máy có đầu đọc thẻ nhớ không?
Không. Các cấu hình PT315-53 chính hãng không tích hợp đầu đọc thẻ nhớ.
Pin và sạc chuẩn là loại nào?
Máy dùng pin 4 cell 59Wh và adapter Acer 230W đầu tròn.
Bảo hành và giao hàng thế nào?
Main được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
