Laptop LD • Main Acer Spin 3 SP313-51N
Thay main Acer Spin 3 SP313-51N i5-1135G7 203022-1M đúng mã, test kỹ trước khi giao
Nếu Acer Spin 3 SP313-51N bị không lên nguồn, không nhận sạc USB-C, treo logo Acer, không nhận SSD M.2 NVMe, mất cảm ứng, không nhận bút Acer Active Stylus, bản lề xoay gập lỗi cảm biến, mất HDMI, lỗi Thunderbolt 4, mất Wi-Fi 6 hoặc lỗi sau khi vào nước, Laptop LD sẽ kiểm tra trước để xác định nên sửa main hay thay main Acer Spin 3 SP313-51N CPU Intel Core i5-1135G7 mã 203022-1M.
Bo mạch được đối chiếu theo đúng dòng Spin 3 SP313-51N, CPU i5-1135G7, mã board 203022-1M, mã linh kiện NBA6C11004, RAM LPDDR4X onboard, SSD M.2 PCIe NVMe, cụm cổng USB-C Thunderbolt 4, HDMI, USB-A, đầu đọc microSD và các cáp màn cảm ứng/bút trước khi lắp. Khách thay tại cửa hàng được hỗ trợ công lắp, kiểm tra lại các chức năng chính và nhận phiếu bảo hành rõ ràng.
Xác thực kỹ thuật
Thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo máy thực tế, mã board 203022-1M, mã NBA6C11004 và kinh nghiệm thay main laptop từ năm 2013, giúp khách chọn đúng bo mạch cho Acer Spin 3 SP313-51N, hạn chế nhầm sang Spin 3 SP314, SP313 đời i3/i7 hoặc main khác dung lượng RAM onboard.
- Spin 3 SP313-51N
- Board 203022-1M
- NBA6C11004
- Core i5-1135G7
- Intel Iris Xe
- RAM onboard
- LPDDR4X
- M.2 NVMe
- Thunderbolt 4
- Cảm ứng + bút
Cần gửi gì để Laptop LD báo đúng main?
Acer Spin 3 SP313-51N có nhiều bản CPU i3-1115G4, i5-1135G7, i7-1165G7 và nhiều dung lượng RAM onboard. Dòng máy xoay gập cảm ứng còn có cáp màn, cáp cảm ứng, bút Acer Active Stylus và cảm biến xoay màn hình, nên cần gửi đủ ảnh để đối chiếu đúng main 203022-1M.
Thông tin nên gửi trước
- Ảnh tem đáy máy, serial hoặc SNID nếu còn rõ.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh mã board 203022-1M, mã NBA6C11004 hoặc mã in gần khu vực SSD/BIOS.
- Ảnh khu vực CPU i5-1135G7, RAM LPDDR4X onboard, khe SSD M.2 NVMe, IC sạc USB-C, cáp màn, cáp cảm ứng và cụm cổng HDMI/USB.
- Mô tả lỗi thực tế: không nguồn, không sạc Type-C, treo logo, không nhận SSD, mất cảm ứng, không nhận bút, mất xoay màn, vào nước hoặc từng sửa bo mạch.
Lợi ích khi gửi đủ ảnh
- Báo đúng bo mạch theo máy, hạn chế nhầm bản CPU hoặc RAM onboard.
- Biết trước nên sửa vùng sạc USB-C, nguồn chờ, BIOS, SSD, cảm ứng hay thay cả bo mạch.
- Đối chiếu đúng RAM LPDDR4X, khe SSD M.2 NVMe, HDMI, USB-A, USB-C Thunderbolt 4, microSD và đầu cáp màn cảm ứng.
- Rút ngắn thời gian khi mang máy đến cửa hàng hoặc gửi máy từ xa.

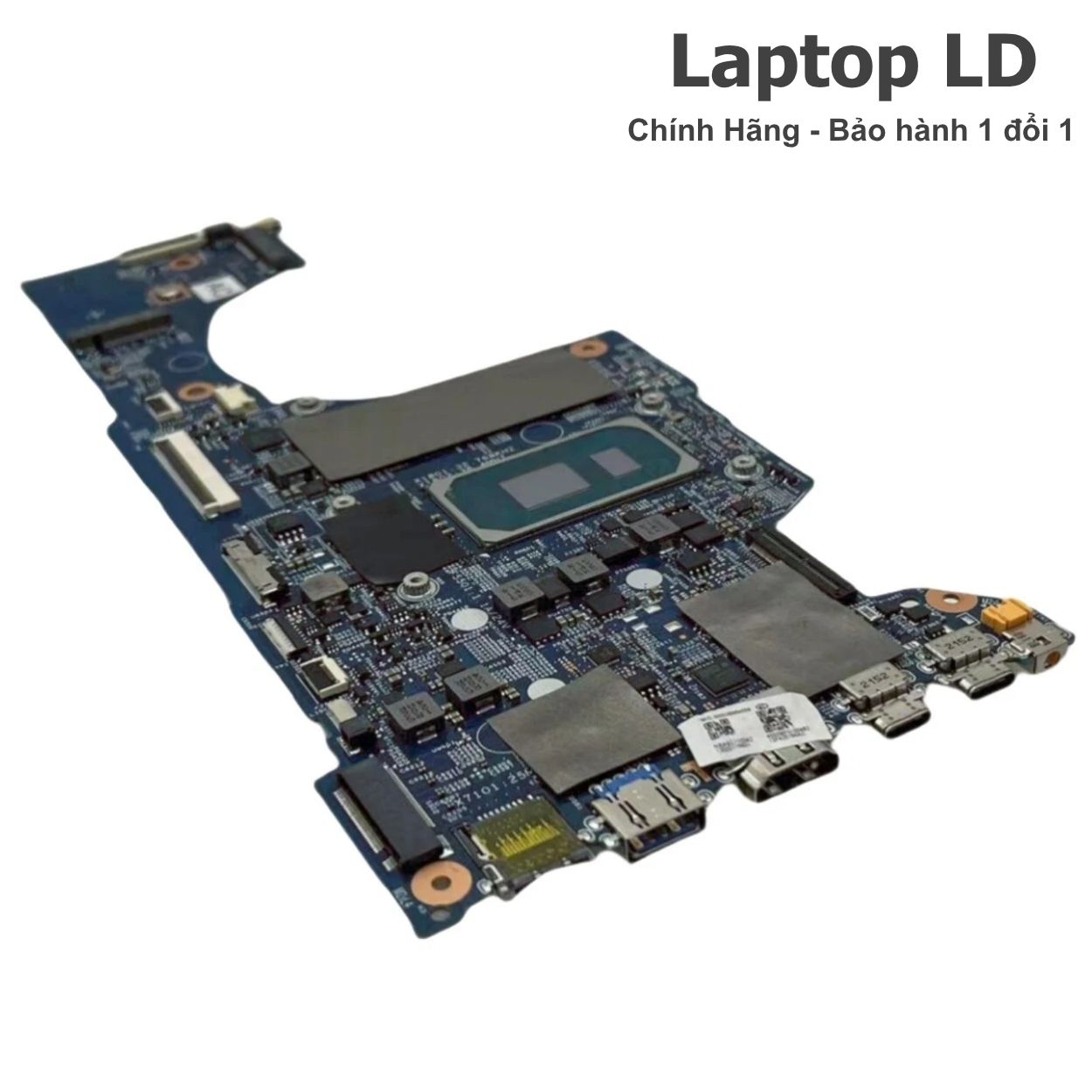

Vị trí linh kiện và ảnh tổng thể main Acer Spin 3 SP313-51N i5-1135G7 203022-1M
Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU i5-1135G7, RAM LPDDR4X onboard, khe SSD M.2 NVMe, IC sạc USB-C, Wi-Fi, BIOS, đầu cáp màn/cảm ứng và cụm cổng HDMI/USB trên bo mạch.

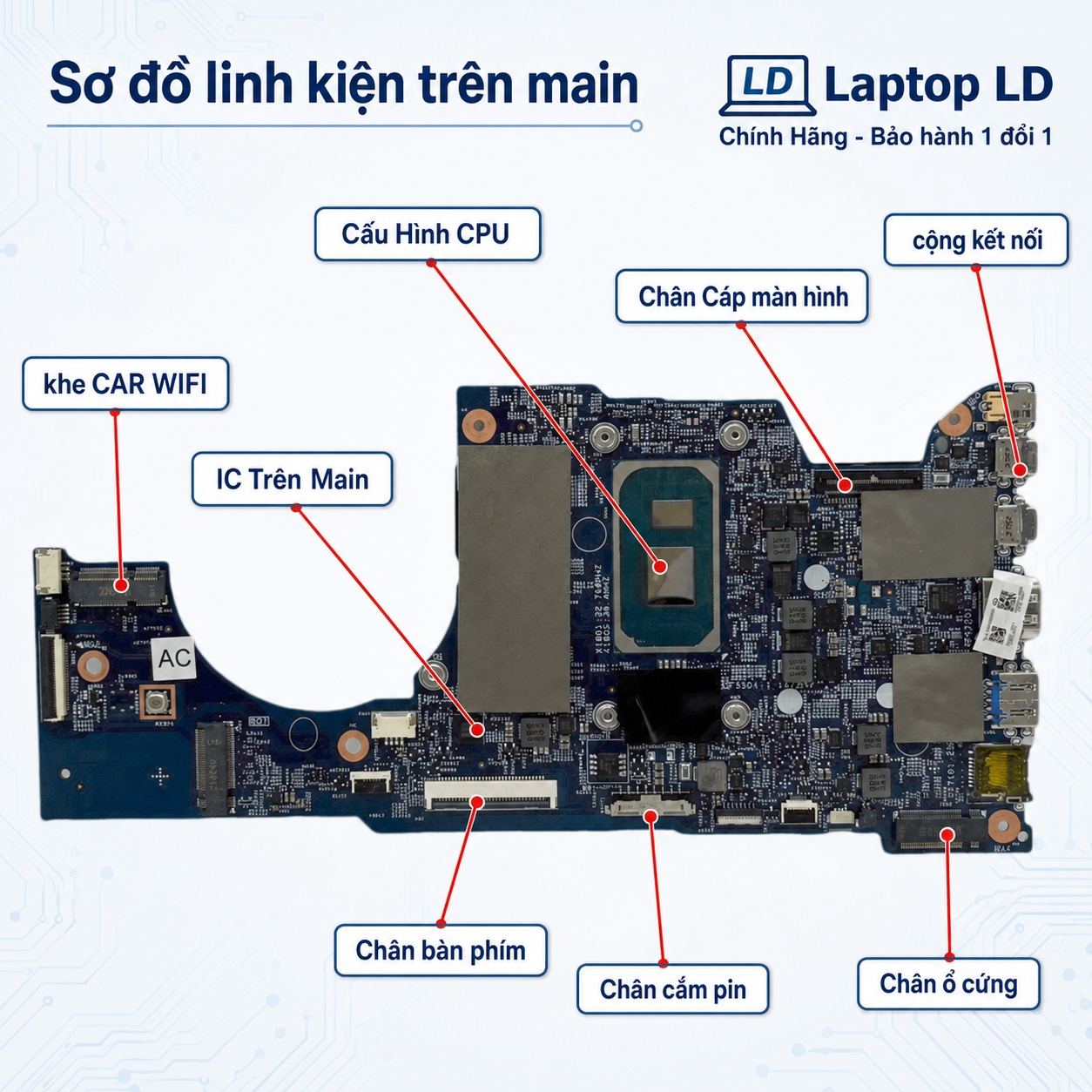

Vị trí CPU i5-1135G7, RAM LPDDR4X onboard, SSD M.2 NVMe, đầu cáp màn cảm ứng và cụm cổng trên main Acer Spin 3 SP313-51N 203022-1M

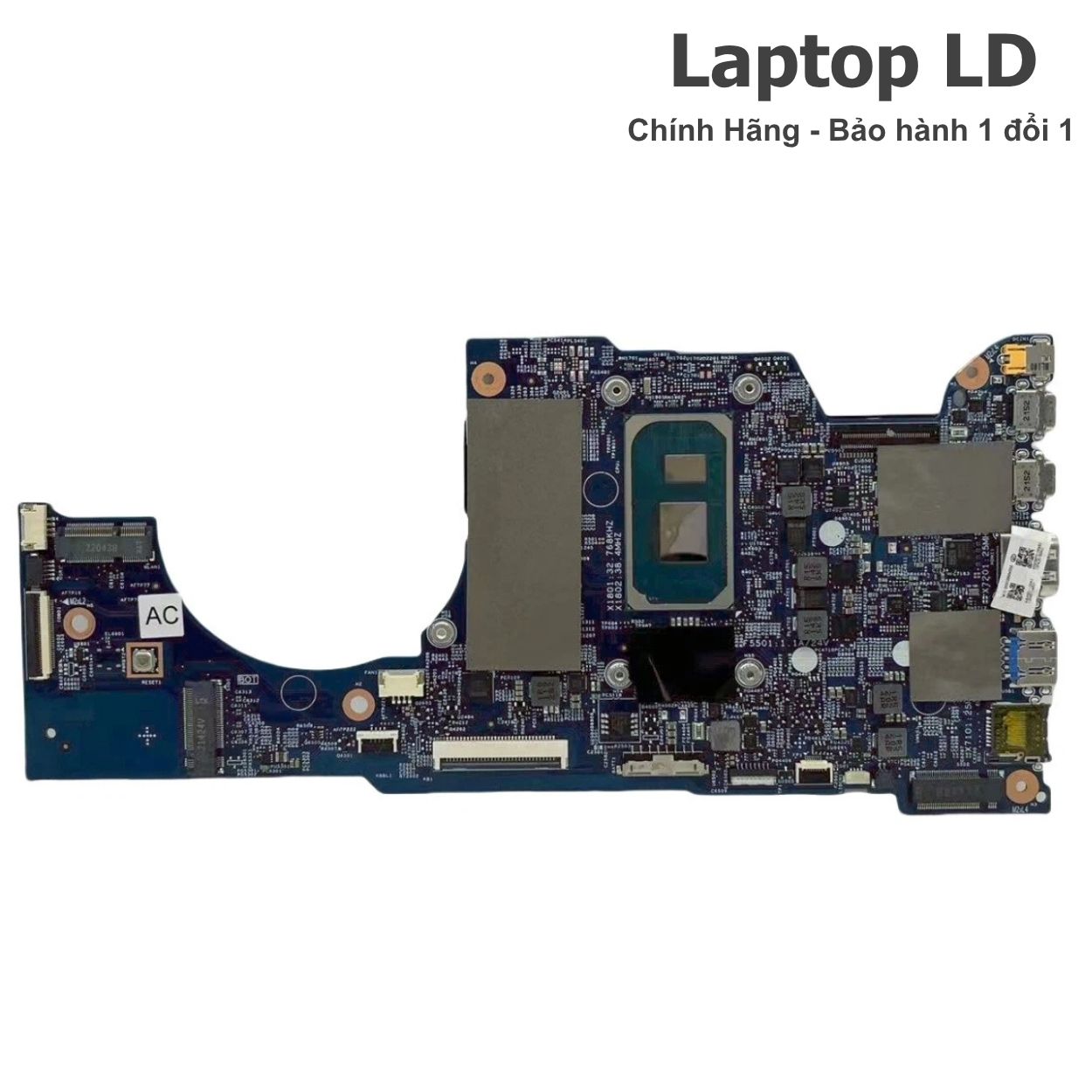

Mặt trước main Acer Spin 3 SP313-51N i5-1135G7 203022-1M – đối chiếu layout CPU, RAM, SSD và cụm cổng

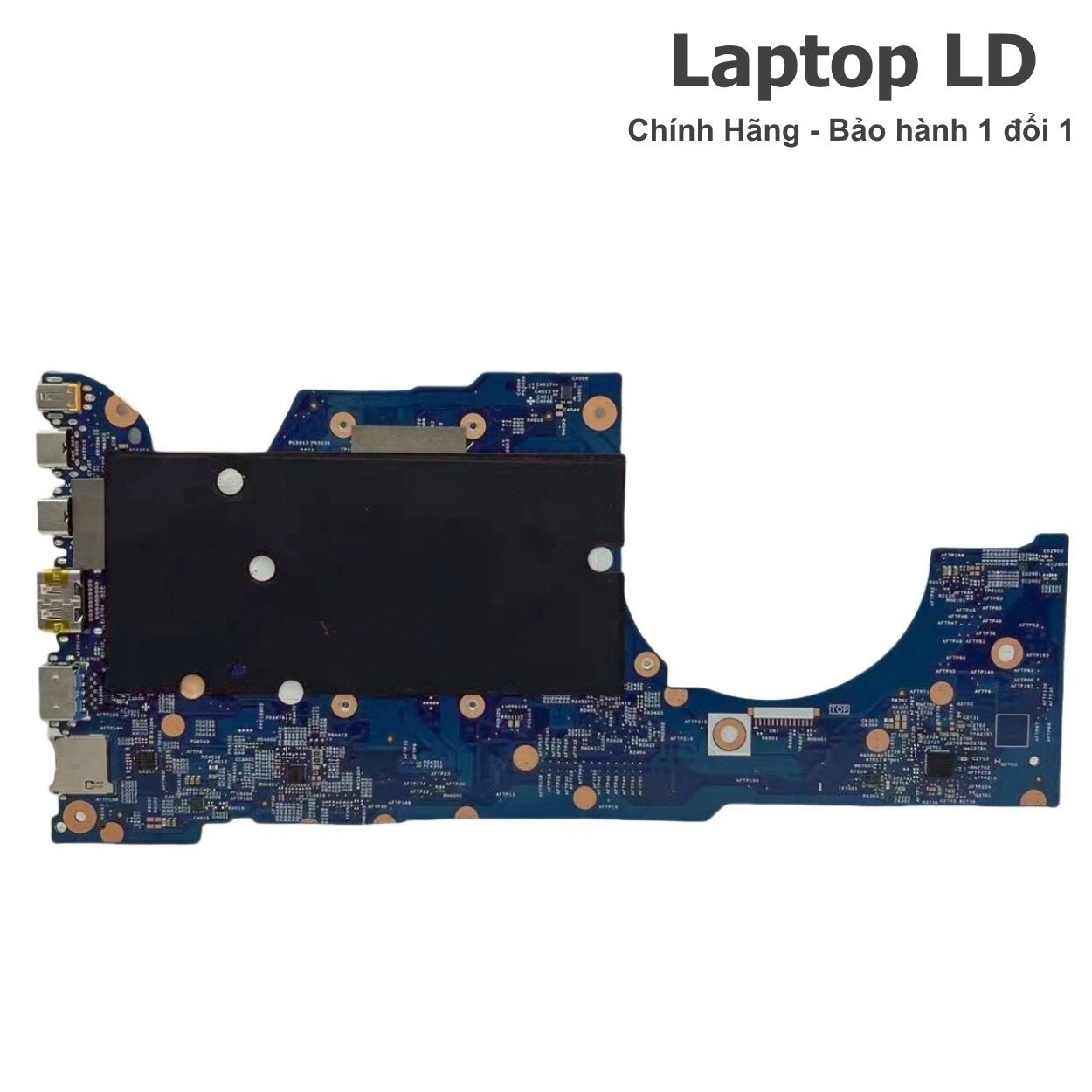

Mặt sau main Acer Spin 3 SP313-51N i5-1135G7 203022-1M – kiểm tra mã bo mạch, điểm tiếp xúc và tình trạng linh kiện
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá được báo sau khi đối chiếu đúng model, mã board 203022-1M, CPU i5-1135G7, RAM onboard, tình trạng bo mạch và gói bảo hành. Với dòng main máy xoay gập cảm ứng, số lượng có thể thay đổi theo ngày nên khách nên liên hệ trước khi đặt.
Công lắp
Khi thay bo mạch tại Laptop LD, khách được hỗ trợ công lắp và kiểm tra lại máy trước khi bàn giao. Nếu máy phát sinh lỗi phụ như SSD, màn cảm ứng, bút, pin, sạc, cáp, quạt, bàn phím hoặc touchpad, kỹ thuật sẽ báo riêng trước khi xử lý.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể chờ lấy khi có sẵn đúng main và máy không vào nước, không chập cháy nặng, không phát sinh lỗi phụ. Máy từng sửa nhiều lần cần rà soát kỹ hơn để hạn chế lỗi tái phát.
Cam kết khi thay main tại Laptop LD
- Đối chiếu bo mạch trước khi lắp, không thay chéo khi chưa xác minh.
- Kiểm tra nguồn, sạc USB-C, RAM LPDDR4X, SSD M.2 NVMe, hình ảnh, cảm ứng, bút, xoay màn hình, Wi-Fi, Bluetooth, âm thanh, bàn phím, touchpad, webcam, HDMI, USB-A, USB-C và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng.
Bo mạch Acer Spin 3 SP313-51N i5-1135G7 203022-1M dùng cho máy nào?
Dòng máy phù hợp
- Acer Spin 3 SP313-51N / Acer Spin 3 13.3 inch 2-in-1.
- Cấu hình dùng CPU Intel Core i5-1135G7 onboard.
- Mã main 203022-1M, mã linh kiện thường gặp NBA6C11004.
- GPU Intel Iris Xe Graphics tích hợp, dùng chung bộ nhớ hệ thống.
- RAM LPDDR4X onboard 16GB theo mã main 203022-1M, không có khe RAM rời.
- Ổ cứng dùng SSD M.2 PCIe NVMe.
Không nên thay chéo khi chưa kiểm
- Không nhầm Acer Spin 3 SP313-51N với Spin 3 SP314 hoặc Spin 5 SP513.
- Không nhầm bản i5-1135G7 với i3-1115G4 hoặc i7-1165G7.
- Không ghi VGA rời, LAN RJ-45 hoặc RAM DDR4 SODIMM cho bản SP313-51N này.
- Không bỏ kiểm tra cáp màn cảm ứng, bút, cảm biến xoay màn và bản lề vì đây là dòng máy xoay gập.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| CPU | Intel Core i5-1135G7, 4 nhân 8 luồng, xung cơ bản 2.40GHz, Turbo 4.20GHz, cache 8MB. | Nhầm sang i3-1115G4 hoặc i7-1165G7. |
| Mã board | 203022-1M / NBA6C11004. | Đặt theo tên SP313-51N nhưng không kiểm mã in trên bo. |
| GPU | Intel Iris Xe Graphics tích hợp, dùng chung bộ nhớ hệ thống. | Ghi nhầm VGA rời NVIDIA/AMD. |
| RAM | 16GB LPDDR4X onboard, không có khe RAM rời. | Ghi sai DDR4 SODIMM, DDR5 hoặc tưởng nâng RAM bằng khe cắm. |
| Ổ cứng | SSD M.2 PCIe NVMe. | Nhầm SSD SATA, mSATA hoặc ổ 2.5 inch. |
| Cổng ngoài | 2 USB-A, 1 USB-C Thunderbolt 4, 1 HDMI, 1 jack tai nghe/mic 3.5mm, 1 khe microSD. | Ghi sai có LAN RJ-45 hoặc VGA. |
| Màn hình | 13.3 inch IPS cảm ứng 16:10, WUXGA 1920x1200 hoặc WQXGA 2560x1600. | Nhầm màn 14 inch SP314 hoặc bỏ sót cảm ứng/bút. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem board, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.
Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Acer Spin 3 SP313-51N 203022-1M
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng CPU Core i5-1135G7, RAM LPDDR4X onboard, SSD M.2 NVMe, HDMI, USB-A, USB-C Thunderbolt 4, microSD và đầu cáp màn cảm ứng.

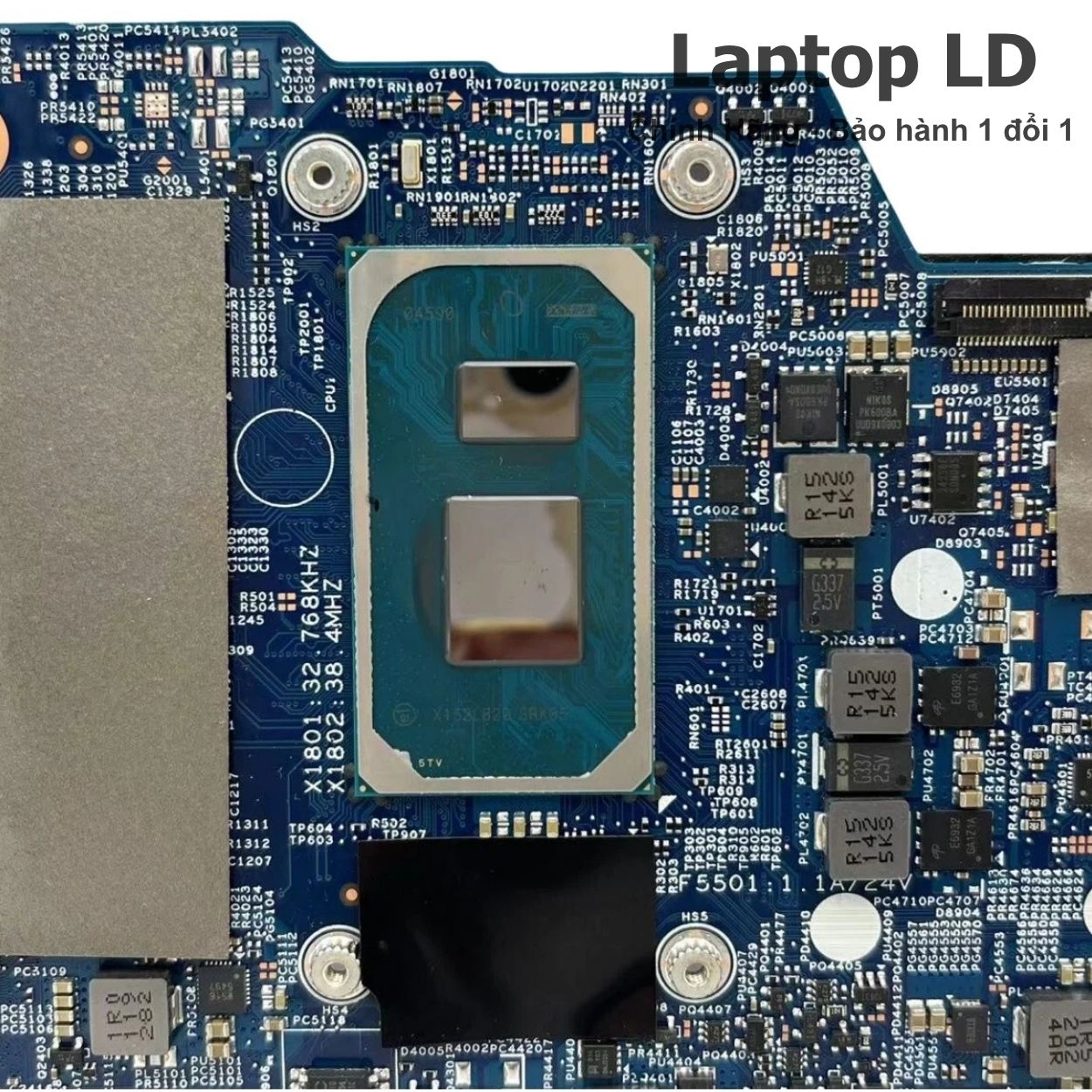

CPU Intel Core i5-1135G7 và RAM LPDDR4X onboard trên main Acer Spin 3 SP313-51N

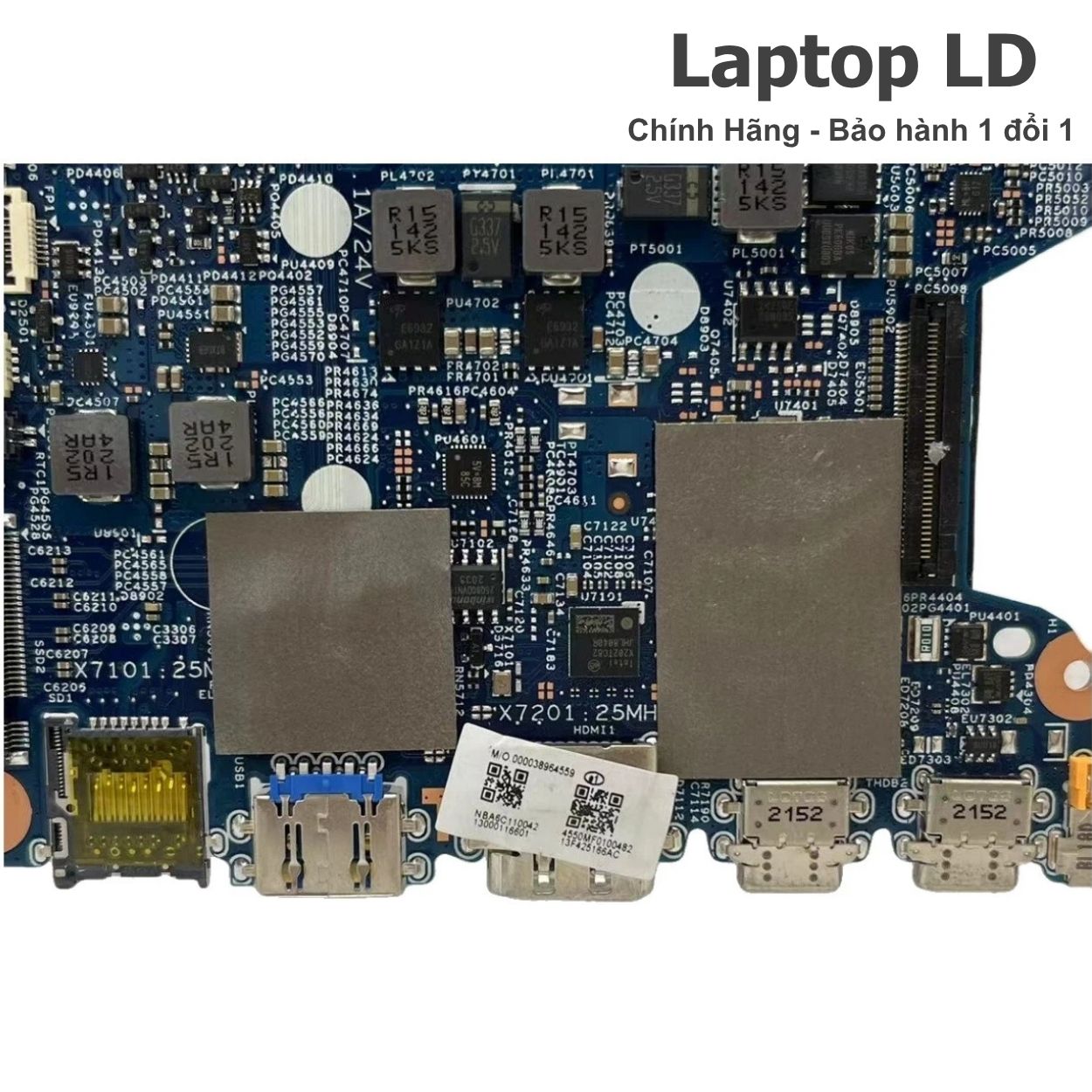

Cổng HDMI, USB-A, USB-C Thunderbolt 4 trên main Acer Spin 3 SP313-51N
Dấu hiệu nên kiểm tra bo mạch Acer Spin 3 SP313-51N
Lỗi nguồn, sạc và pin
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Cắm sạc USB-C không nhận, sạc chập chờn hoặc máy chỉ nhận một chiều cắm.
- Pin không nạp, báo pin ảo hoặc máy tắt khi rút sạc.
- Máy tự tắt khi xoay gập, xuất HDMI hoặc dùng dock USB-C.
Lỗi khởi động, RAM, SSD
- Treo logo Acer, khởi động lặp hoặc tự vào BIOS.
- Không nhận SSD M.2 NVMe dù SSD đã test tốt.
- Lỗi RAM LPDDR4X onboard gây không POST, treo hoặc xanh màn.
- Máy có nguồn nhưng màn hình đen, không xuất hình qua HDMI/USB-C.
Lỗi cảm ứng và ngoại vi
- Mất cảm ứng, không nhận bút Acer Active Stylus hoặc xoay màn hình không tự đổi chiều.
- USB-C Thunderbolt 4 không nhận dock, không xuất hình hoặc không nhận sạc PD.
- USB-A, Wi-Fi 6, Bluetooth, webcam, loa, mic, bàn phím, touchpad hoạt động chập chờn.
- Máy từng vào nước, oxy hóa vùng Type-C/HDMI/cáp màn hoặc đã sửa bo mạch nhiều lần.
Nên sửa hay thay bo mạch Acer Spin 3 SP313-51N?
Không phải lỗi bo mạch nào cũng cần thay ngay. Laptop LD sẽ kiểm sạc USB-C, pin, SSD M.2 NVMe, RAM LPDDR4X, BIOS, màn hình, cáp cảm ứng, bút, cảm biến xoay, HDMI, USB-A, USB-C, Wi-Fi, camera, bàn phím, touchpad và nguồn chính trước khi tư vấn phương án.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khoanh vùng được ở cổng USB-C, HDMI, USB-A, IC bảo vệ hoặc nguồn phụ.
- Lỗi BIOS có thể nạp/khôi phục và máy còn qua được các bước kiểm tra cơ bản.
- Lỗi cảm ứng/bút do đầu cáp, cáp màn hoặc socket chưa cháy lan sang bo mạch chính.
- Lỗi không nhận SSD nằm ở socket M.2, nguồn SSD hoặc tiếp xúc cơ khí.
Nên thay bo mạch khi cần ổn định hơn
- Lỗi CPU i5-1135G7, RAM LPDDR4X onboard hoặc không POST sau khi đã loại trừ linh kiện phụ.
- Bo mạch chập nặng vùng USB-C Thunderbolt 4, nguồn chờ, nguồn CPU hoặc nguồn RAM.
- Máy vào nước, oxy hóa nhiều lớp, cháy đen bảng mạch hoặc đã sửa nhiều lần nhưng lỗi quay lại.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, RAM, SSD, hình ảnh, cảm ứng, Wi-Fi, audio, bàn phím và touchpad.
Thông số kỹ thuật chính
Bảng thông số dùng để đối chiếu nhanh sản phẩm main Acer Spin 3 SP313-51N CPU i5-1135G7 203022-1M.
| Tên sản phẩm | Main Acer Spin 3 SP313-51N CPU Intel Core i5-1135G7 203022-1M |
|---|---|
| Dòng máy tương thích | Acer Spin 3 SP313-51N / Acer Spin 3 13.3 inch 2-in-1 |
| Mã main / Board number | 203022-1M / NBA6C11004 |
| CPU | Intel Core i5-1135G7 onboard, 4 nhân 8 luồng, xung cơ bản 2.40GHz, Turbo 4.20GHz, cache 8MB. |
| GPU / VGA | Intel Iris Xe Graphics tích hợp, dùng chung bộ nhớ hệ thống, không phải VGA rời. |
| RAM | 16GB LPDDR4X onboard, không có khe RAM rời. |
| Ổ cứng | SSD M.2 PCIe NVMe. |
| Cổng ngoài | 2 USB-A, 1 USB-C Thunderbolt 4, 1 HDMI, 1 jack tai nghe/mic 3.5mm, 1 khe microSD. |
| Màn hình | 13.3 inch IPS cảm ứng 16:10, WUXGA 1920x1200 hoặc WQXGA 2560x1600, hỗ trợ Acer Active Stylus. |
| Mạng và kết nối | Wi-Fi 6 / 802.11ax, Bluetooth 5.x. |
| Sạc | Sạc USB-C 65W Power Delivery. |
| Đặc điểm cần lưu ý | Máy xoay gập 360 độ, màn cảm ứng, hỗ trợ bút, RAM hàn onboard, không có LAN RJ-45, không có VGA rời. |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có thể chọn gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn, không sáng đèn sạc | Sạc USB-C 65W, cáp Type-C, pin, nút nguồn, mạch PD, nguồn chờ, nguồn chính. | Chỉ thay bo mạch khi đã loại trừ sạc, pin và lỗi cổng đơn giản. |
| Không nhận sạc USB-C | Củ sạc, cáp sạc, cổng Type-C, IC bảo vệ, mạch PD, BIOS, pin. | Có thể sửa nếu lỗi khu vực cổng nhẹ; thay main nếu chập lan hoặc mất nhiều nguồn. |
| Treo logo Acer, khởi động lặp | SSD M.2 NVMe, BIOS, RAM LPDDR4X, hệ điều hành, nhiệt độ, nguồn CPU. | Khoanh vùng phần mềm/SSD/BIOS trước khi kết luận lỗi bo mạch sâu. |
| Không nhận SSD M.2 NVMe | SSD, socket M.2, nguồn cấp SSD, BIOS, đường PCIe. | Có thể sửa socket/nguồn phụ nếu chưa lỗi từ CPU hoặc nhiều lớp mạch. |
| Mất cảm ứng hoặc không nhận bút | Cáp màn, cáp cảm ứng, panel, bút Acer Active Stylus, BIOS, driver, socket trên main. | Cần phân biệt lỗi panel/cáp/bút với lỗi bo mạch. |
| Máy vào nước | Vùng USB-C, HDMI, nguồn chờ, RAM onboard, cáp màn, cáp cảm ứng, camera, touchpad, bàn phím. | Rà soát toàn máy vì nước có thể gây lỗi nhiều phần cùng lúc. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc USB-C, RAM LPDDR4X, SSD M.2 NVMe, hình ảnh, cảm ứng, bút, HDMI, USB-A, USB-C, Wi-Fi, Bluetooth và nhiệt độ trước khi lắp vào máy.
Kỹ thuật viên Laptop LD test nguồn, sạc USB-C, SSD, cảm ứng, bút, hình ảnh và cổng kết nối trước khi bàn giao
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc USB-C, pin, SSD, màn cảm ứng, bút, xoay gập, Wi-Fi và dữ liệu của khách.
-
Kiểm tra và khoanh vùng lỗi
Test sạc USB-C, mạch PD, pin, SSD M.2 NVMe, RAM LPDDR4X, BIOS, hình ảnh, cảm ứng, bút, HDMI, USB-A, USB-C, Wi-Fi và các linh kiện liên quan.
-
Đối chiếu đúng main
Xác minh model Acer Spin 3 SP313-51N, CPU Core i5-1135G7, board 203022-1M, mã NBA6C11004, RAM LPDDR4X onboard, SSD M.2 NVMe và bố trí cổng.
-
Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian xử lý và bảo hành trước khi làm.
-
Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình máy xoay gập, vệ sinh quạt, tra keo tản nhiệt, test nguồn, sạc, SSD, màn hình, cảm ứng, bút, HDMI, USB, Wi-Fi, Bluetooth, âm thanh, bàn phím, touchpad và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn lưu ý sử dụng sạc USB-C, bút và bản lề xoay gập để hạn chế lỗi tái phát.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho trường hợp máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm rõ điều kiện 1 đổi 1, trường hợp được hỗ trợ và trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa dễ hình dung cách bo mạch được bọc chống sốc trước khi gửi tỉnh và nhận hàng thanh toán.
Đóng gói main Acer Spin 3 SP313-51N i5-1135G7 203022-1M chống sốc khi gửi tỉnh – khách nhận hàng, kiểm tra rồi thanh toán
Câu hỏi thường gặp
203022-1M là mã gì trên main Acer Spin 3 SP313-51N?
203022-1M là mã board dùng để nhận diện bo mạch thực tế của Acer Spin 3 SP313-51N. Một số nguồn linh kiện ghi kèm mã NBA6C11004 cho bản i5-1135G7 RAM 16GB.
Main này dùng CPU gì?
Main dùng Intel Core i5-1135G7 onboard, 4 nhân 8 luồng, xung tối đa 4.20GHz và cache 8MB.
Main Acer Spin 3 SP313-51N dùng VGA gì?
Bản i5-1135G7 dùng Intel Iris Xe Graphics tích hợp, dùng chung bộ nhớ hệ thống và không có VGA rời.
Máy dùng RAM gì, có nâng RAM được không?
Main 203022-1M thường gặp bản 16GB LPDDR4X onboard. Dòng này không có khe RAM rời để cắm thêm như laptop phổ thông.
Máy dùng SSD loại nào?
Máy dùng SSD M.2 PCIe NVMe. Khi lỗi không nhận ổ, cần kiểm SSD, socket M.2, nguồn SSD, BIOS và đường PCIe trước khi kết luận hỏng bo mạch.
USB-C trên SP313-51N có Thunderbolt 4 không?
Có. Cổng USB-C trên SP313-51N hỗ trợ Thunderbolt 4 ở các cấu hình tương ứng, đồng thời dùng cho sạc USB-C Power Delivery và xuất hình qua dock phù hợp.
Mất cảm ứng hoặc không nhận bút có chắc hỏng main không?
Chưa chắc. Cần kiểm panel cảm ứng, cáp màn, cáp cảm ứng, bút Acer Active Stylus, driver, BIOS và socket trên main trước khi kết luận thay bo mạch.
Thay bo mạch có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD nên thay bo mạch thường không làm mất dữ liệu. Tuy nhiên khách vẫn nên sao lưu trước nếu máy còn truy cập được, nhất là khi máy từng vào nước hoặc chập nguồn.
Cần gửi gì để báo giá chính xác?
Khách nên gửi serial, SNID, ảnh tem đáy, ảnh mã 203022-1M hoặc NBA6C11004, ảnh hai mặt bo mạch, ảnh khu vực CPU/RAM/SSD/cụm cổng và mô tả lỗi thực tế.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
