Laptop LD • Main Acer Aspire Lite 14 AL14-51P
Thay main Acer Aspire Lite 14 AL14-51P i5-1334U NB.J8511.001 đúng mã
Đúng main Acer P/N NB.J8511.001, CPU Intel Core i5-1334U, đồ họa Intel tích hợp bản UMA, hai khe RAM DDR5 và một khe SSD M.2 PCIe NVMe. Laptop LD hỗ trợ kiểm tra model AL14-51P, mã máy NX.J85EM.001/NX.J84EM.001, main NB.J8511.001, nguồn sạc USB-C 65W, USB-C xuất hình, HDMI, RAM, SSD, BIOS, màn hình WUXGA và các đường tín hiệu trước khi sửa hoặc thay bo mạch.
- NB.J8511.001
- CPU i5-1334U
- Main UMA
- 2 khe DDR5
- SSD PCIe 4.0
- USB-C 65W
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD rà soát theo Acer Aspire Lite 14 AL14-51P, CPU i5-1334U, main Acer P/N NB.J8511.001 và cấu hình UMA. Các bản i3-1305U, model AL14-51M/AL14-52M hoặc mã linh kiện khác không được gộp vào sản phẩm này.

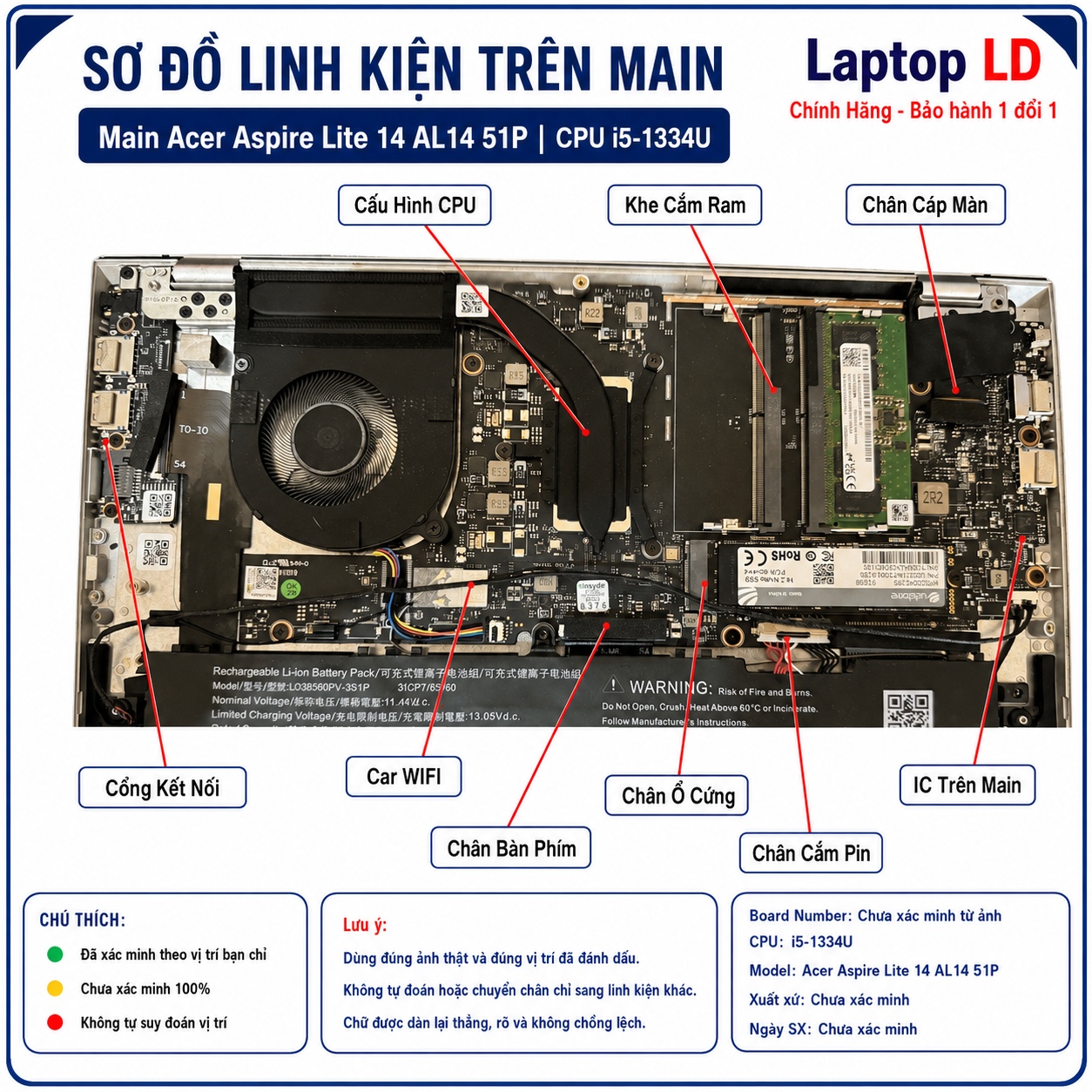

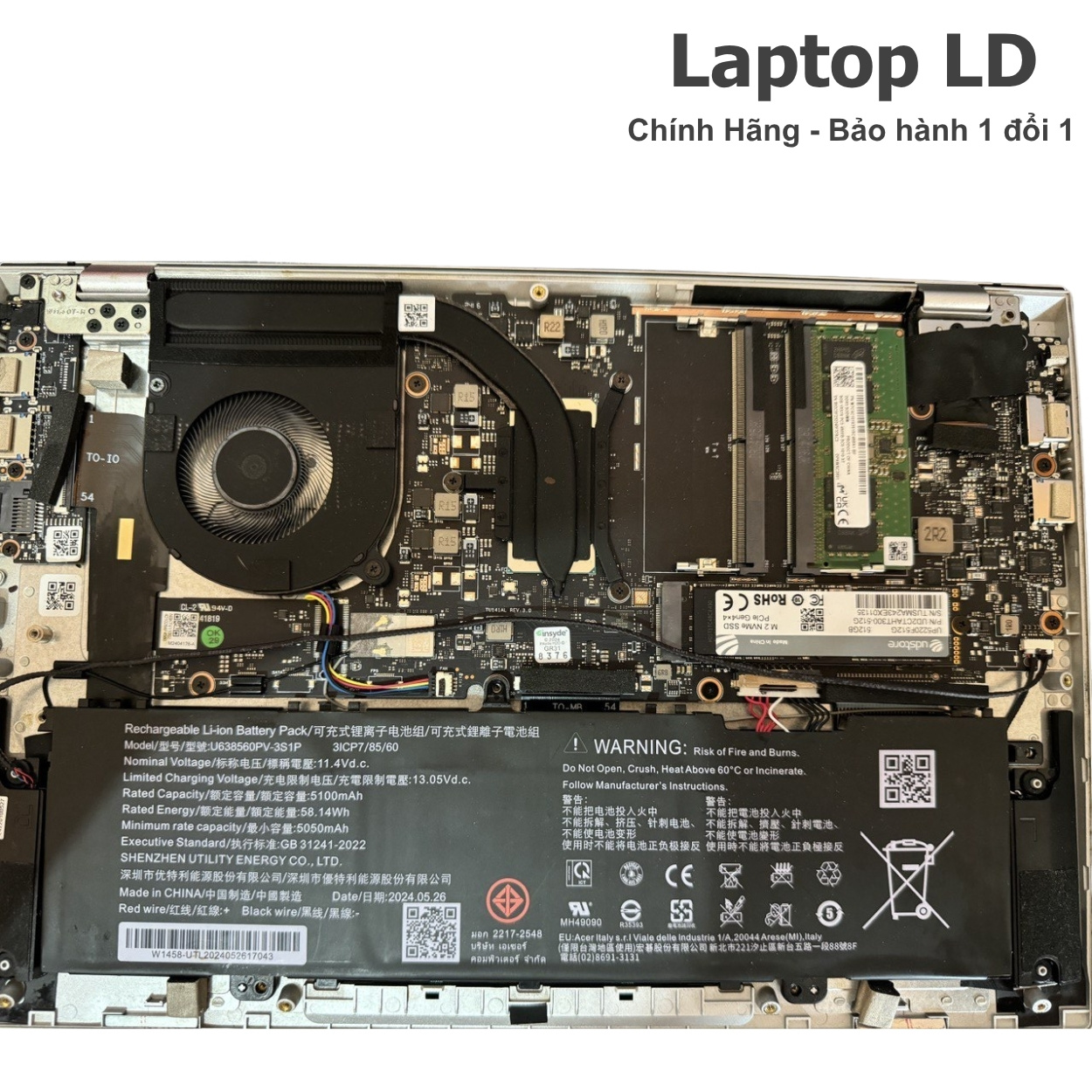

Vị trí linh kiện và ảnh tổng thể main Acer Aspire Lite 14 AL14-51P i5-1334U NB.J8511.001
Ảnh thực tế giúp nhận biết CPU i5-1334U, hai khe RAM DDR5, khe SSD M.2, module Wi-Fi, mạch sạc USB-C, HDMI, USB-A, khe microSD và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa và camera.
Cần gửi gì để Laptop LD báo đúng main?
AL14-51P có biến thể i3-1305U và i5-1334U, đồng thời có nhiều mã SKU theo thị trường. Để khóa đúng main i5-1334U NB.J8511.001, khách nên gửi đầy đủ ảnh tem máy và bo mạch.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Acer Aspire Lite 14 AL14-51P.
- Ảnh mã SKU đầy đủ như AL14-51P-58SA, AL14-51P-54PD hoặc mã NX.J85EM.001/NX.J84EM.001.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh tem Acer P/N NB.J8511.001 trên main.
- Ảnh khu vực CPU i5-1334U, hai khe RAM DDR5 và khe SSD M.2.
- Ảnh vùng đồ họa để xác nhận main UMA không có GPU/VRAM rời.
- Ảnh USB-C, ba USB-A, HDMI 1.4, microSD và audio 3.5mm.
- Mô tả lỗi: không nguồn, không sạc, treo logo, lỗi RAM, mất SSD, mất hình, lỗi USB-C hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng AL14-51P, i5-1334U và main NB.J8511.001.
- Tránh nhầm main i3-1305U hoặc bo mạch của AL14-51M/AL14-52M.
- Đối chiếu đúng hai khe DDR5, một khe SSD M.2 và layout cổng.
- Phân biệt lỗi main với lỗi RAM, SSD, sạc USB-C, màn hình hoặc bo I/O.
- Kiểm tra đúng biến thể màn WUXGA, pin 58Wh và adapter 65W.
- Rút ngắn thời gian báo giá, sửa chữa và bàn giao máy.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Acer Aspire Lite 14 AL14-51P i5-1334U NB.J8511.001 được báo theo đúng mã linh kiện, tình trạng bo mạch và gói bảo hành. Giá và tồn kho được xác nhận tại thời điểm khách gửi ảnh tem/main thực tế.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra quạt, tản nhiệt CPU dòng U, pin 58Wh, hai khe RAM DDR5, SSD M.2, Wi-Fi, màn hình WUXGA và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng NB.J8511.001 và máy không vào nước hoặc chập nhiều tầng nguồn. Máy từng sửa USB-C, BIOS, nguồn CPU, RAM hoặc đường màn hình cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng AL14-51P, i5-1334U và Acer P/N NB.J8511.001.
- Xác nhận đúng main UMA dùng đồ họa Intel tích hợp, không có GPU rời.
- Kiểm tra sạc USB-C 65W, USB-C xuất hình, HDMI 1.4, ba USB-A, microSD và audio.
- Kiểm tra hai khe RAM DDR5, SSD M.2, Wi-Fi, camera, loa và nhiệt độ CPU.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Acer Aspire Lite 14 AL14-51P i5-1334U dùng cho máy nào?
Dòng máy phù hợp
- Acer Aspire Lite 14 AL14-51P.
- CPU Intel Core i5-1334U onboard.
- Acer main P/N NB.J8511.001.
- Main UMA dùng đồ họa Intel tích hợp.
- Hai khe RAM SO-DIMM DDR5.
- Một khe SSD M.2 PCIe NVMe.
- Màn hình 14 inch WUXGA 1920×1200 tỷ lệ 16:10.
- USB-C, ba USB-A, HDMI 1.4, microSD và audio 3.5mm.
Không nên thay chéo khi chưa kiểm
- Không nhầm i5-1334U với i3-1305U cùng dòng AL14-51P.
- Không nhầm AL14-51P với AL14-51M hoặc AL14-52M.
- Không bỏ qua mã Acer P/N NB.J8511.001 trên main.
- Không ghi GPU rời vì bo mạch là bản UMA.
- Không ghi LAN RJ-45 vì máy không có cổng LAN tích hợp.
- Không bỏ sót khe microSD và cổng USB-C hỗ trợ xuất hình.
- Không kết luận lỗi main trước khi loại trừ RAM, SSD, sạc, màn hình và bo I/O.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Acer Aspire Lite 14 AL14-51P. | Nhầm với AL14-51M, AL14-52M hoặc Aspire 5 A514. |
| Mã main | Acer P/N NB.J8511.001. | Đặt theo tên máy nhưng không kiểm tem part number. |
| CPU | Intel Core i5-1334U, 10 nhân, 12 luồng, Turbo tối đa 4.60GHz. | Nhầm i3-1305U hoặc i5-1335U. |
| GPU | Đồ họa Intel tích hợp bản UMA; Acer công bố Intel UHD Graphics. | Ghi GPU rời hoặc chọn main có layout tản nhiệt khác. |
| RAM | 2 khe SO-DIMM DDR5-4800, hỗ trợ dual-channel, tối đa 64GB. | Tưởng RAM onboard hoặc chọn nhầm DDR4. |
| SSD | 1 khe M.2 PCIe NVMe, cấu hình dùng SSD 512GB, hỗ trợ nâng cấp đến 2TB. | Nhầm có hai khe SSD hoặc chọn sai kích thước ổ. |
| Cổng ngoài | 1 USB-C, 3 USB-A 3.2 Gen 1, 1 HDMI 1.4, 1 microSD và 1 audio 3.5mm. | Ghi thêm Thunderbolt hoặc LAN RJ-45. |
| Màn hình | 14 inch WUXGA 1920×1200 IPS, 60Hz, tỷ lệ 16:10. | Nhầm màn FHD 16:9 hoặc panel 2.2K của SKU khác. |
| Sạc | Adapter USB-C 65W. | Dùng adapter không hỗ trợ Power Delivery hoặc công suất thấp. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem Acer, mã main, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.
Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Acer Aspire Lite 14 AL14-51P
Nhóm ảnh này giúp đối chiếu đúng CPU i5-1334U, hai khe DDR5, khe SSD M.2, module Wi-Fi, mạch USB-C, HDMI, bo I/O và dấu hiệu main chưa cong, cháy hoặc oxy hóa.
Dấu hiệu nên kiểm tra bo mạch Acer Aspire Lite 14 AL14-51P
Lỗi nguồn và sạc USB-C
- Bấm nguồn không phản hồi, không sáng đèn sạc hoặc đèn nháy bất thường.
- USB-C không nhận adapter 65W hoặc chỉ nhận sạc theo góc cắm.
- Máy nhận nguồn nhưng pin không tăng hoặc tụt pin khi chạy tải.
- Cổng USB-C nóng sau khi dùng hub, cáp hoặc adapter không ổn định.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, RAM DDR5 hoặc SSD.
Lỗi RAM, SSD và khởi động
- Treo logo Acer, khởi động lặp hoặc tự vào BIOS.
- Không nhận một thanh hoặc một khe RAM DDR5.
- Lỗi training DDR5 làm máy khởi động lâu hoặc màn hình đen.
- Không nhận SSD M.2, mất ổ sau sleep hoặc báo No Bootable Device.
- Máy xanh màn, treo ngẫu nhiên khi RAM chạy dual-channel.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi hình ảnh và cổng ngoại vi
- Màn WUXGA không lên nhưng HDMI hoặc USB-C vẫn xuất hình.
- HDMI 1.4 hoặc USB-C không xuất hình ra màn ngoài.
- USB-A, microSD, audio, Wi-Fi, Bluetooth hoặc camera mất nhận.
- Màn hình chớp, mất đèn nền hoặc chỉ hiển thị theo góc mở.
- Bo I/O hoặc cáp liên kết mất tiếp xúc sau va đập.
- Máy vào nước ở cạnh cổng gây oxy hóa mạch USB-C, HDMI và audio.
Nên sửa hay thay bo mạch Acer Aspire Lite 14 AL14-51P?
AL14-51P dùng CPU U-series, hai khe DDR5, SSD NVMe và sạc USB-C. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU, đường RAM, SSD và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở USB-C, HDMI, USB-A, audio hoặc linh kiện bảo vệ.
- Mạch Power Delivery còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS lỗi nhưng CPU, hai khe RAM và SSD vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn 3.3V hoặc linh kiện ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-1334U lỗi, không khởi tạo hoặc chập nguồn lõi.
- Lỗi sâu đường RAM làm mất cả hai khe hoặc không thể training.
- Chập nặng đồng thời mạch USB-C, nguồn CPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chạy tải.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của main Acer Aspire Lite 14 AL14-51P CPU i5-1334U Acer P/N NB.J8511.001.
| Tên sản phẩm | Main Acer Aspire Lite 14 AL14-51P CPU Intel Core i5-1334U Acer P/N NB.J8511.001 |
|---|---|
| Dòng máy tương thích | Acer Aspire Lite 14 AL14-51P |
| Mã main | NB.J8511.001 |
| Board number | Acer P/N NB.J8511.001 |
| CPU | Intel Core i5-1334U onboard, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, Turbo tối đa 4.60GHz, 12MB Intel Smart Cache, công suất cơ bản 15W |
| GPU / VGA | Đồ họa Intel tích hợp bản UMA; Acer công bố Intel UHD Graphics, dùng chung RAM hệ thống; không có GPU hoặc VRAM rời |
| RAM hỗ trợ | 2 khe SO-DIMM DDR5-4800, hỗ trợ dual-channel, tối đa 64GB, không có RAM onboard |
| Ổ cứng hỗ trợ | 1 khe M.2 PCIe NVMe, cấu hình SSD 512GB PCIe 4.0, hỗ trợ dung lượng đến 2TB |
| Khe trên main | 2 khe RAM SO-DIMM, 1 khe SSD M.2, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, màn hình eDP, bàn phím, touchpad, loa, quạt, camera và cáp bo I/O |
| Cổng ngoài | 1 USB-C hỗ trợ USB 3.2, DisplayPort và sạc; 3 USB-A 3.2 Gen 1; 1 HDMI 1.4; 1 khe microSD; 1 audio 3.5mm |
| Màn hình tương thích | 14 inch WUXGA 1920×1200, IPS, 60Hz, tỷ lệ 16:10, chống chói, không cảm ứng |
| Pin | Pin Li-ion 3 cell 58Wh |
| Sạc | Adapter USB-C 65W, hỗ trợ Power Delivery |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Adapter USB-C, cáp, pin, mạch PD, nguồn chờ hoặc chập nguồn chính. | Thử adapter USB-C 65W, ngắt pin và đo điện áp/dòng chờ. |
| USB-C không nhận sạc | Chân cổng, IC bảo vệ, controller PD hoặc đường CC. | Đổi cáp/adapter, đo VBUS/CC và kiểm quá trình đàm phán Power Delivery. |
| Treo logo hoặc khởi động lặp | BIOS, RAM, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, thử từng thanh/khe RAM, reset BIOS và theo dõi trình tự POST. |
| Không nhận RAM DDR5 | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc bộ điều khiển nhớ. | Vệ sinh khe, thử từng thanh, đổi khe và kiểm nguồn DDR5. |
| Không nhận SSD | SSD lỗi, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, nguồn màn, BIOS, RAM hoặc iGPU. | Thử HDMI/USB-C, kiểm đèn nền, nguồn panel và đầu cáp. |
| HDMI/USB-C mất hình | Cổng, linh kiện bảo vệ, controller, BIOS hoặc đường DisplayPort/HDMI. | Thử cáp/màn khác, kiểm từng cổng và nhận diện thiết bị xuất hình. |
| Bo I/O mất kết nối | Cáp liên kết, socket, nguồn phụ hoặc bo I/O lỗi. | Kiểm cáp, socket, nguồn bo I/O và từng cổng USB/microSD/audio. |
| Máy vào nước | Oxy hóa vùng USB-C, HDMI, USB, audio, nguồn RAM hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, sạc USB-C 65W, hai khe RAM DDR5, SSD M.2, màn hình WUXGA, HDMI, USB-C, USB-A, microSD, Wi-Fi, Bluetooth, camera và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc USB-C, màn hình, RAM, SSD, bo I/O, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 65W, pin, từng thanh/khe RAM, SSD, BIOS, màn hình, Wi-Fi và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh AL14-51P, i5-1334U, Acer P/N NB.J8511.001 và cấu hình main UMA.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn sử dụng adapter USB-C đúng công suất.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ main NB.J8511.001 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Acer Aspire Lite 14 AL14-51P nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do nguồn/cáp không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main NB.J8511.001 có CPU hàn, cổng USB-C, hai khe RAM và socket SSD nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main AL14-51P i5-1334U dùng mã nào?
Main Acer chính hãng trong bài dùng mã NB.J8511.001 và là bản UMA.
CPU i5-1334U có bao nhiêu nhân và luồng?
Intel Core i5-1334U có 10 nhân gồm 2 P-core và 8 E-core, 12 luồng, Turbo tối đa 4.60GHz và 12MB cache.
Main này có card đồ họa rời không?
Không. NB.J8511.001 là main UMA sử dụng đồ họa Intel tích hợp và dùng chung RAM hệ thống.
RAM có nâng cấp được không?
Có. Máy có hai khe SO-DIMM DDR5-4800, hỗ trợ dual-channel và tối đa 64GB.
Máy có mấy khe SSD?
Main có một khe M.2 PCIe NVMe; cấu hình phổ biến dùng SSD 512GB và hỗ trợ nâng cấp đến 2TB.
USB-C có sạc và xuất hình được không?
Có. Cổng USB-C hỗ trợ nhận sạc Power Delivery và xuất hình DisplayPort.
Máy có LAN RJ-45 không?
Không. AL14-51P không tích hợp cổng LAN RJ-45; có thể dùng adapter USB sang LAN khi cần.
Màn hình của máy có thông số gì?
Máy dùng màn hình 14 inch WUXGA 1920×1200, tỷ lệ 16:10, tấm nền IPS và tần số quét 60Hz.
Sạc chuẩn của máy bao nhiêu watt?
Máy dùng adapter USB-C 65W hỗ trợ Power Delivery.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
