Laptop LD • Main Acer TravelMate P2 P214-53
Thay main Acer TravelMate P2 P214-53 i5-1135G7 DAZ8IMB2AA0 đúng mã, test kỹ trước khi giao
Nếu Acer TravelMate P214-53 bị không lên nguồn, không nhận sạc Type-C/DC-in, treo logo Acer, không nhận RAM DDR4, không nhận SSD M.2 PCIe NVMe, mất HDMI, mất VGA, mất LAN RJ-45, lỗi USB-A/USB-C, mất Wi-Fi 6, lỗi vân tay hoặc lỗi sau khi vào nước, Laptop LD sẽ kiểm tra trước để xác định nên sửa main hay thay main Acer TravelMate P2 P214-53 CPU Intel Core i5-1135G7 mã DAZ8IMB2AA0.
Bo mạch được đối chiếu theo đúng dòng TravelMate P2/P214-53, CPU i5-1135G7, nền tảng Timpani Z8I, mã board DAZ8IMB2AA0, RAM DDR4 SODIMM, SSD M.2 PCIe NVMe, cụm cổng HDMI/VGA/LAN/USB-A/USB-C và mạch sạc trước khi lắp. Khách thay tại cửa hàng được hỗ trợ công lắp, kiểm tra lại các chức năng chính và nhận phiếu bảo hành rõ ràng.
Xác thực kỹ thuật
Thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo máy thực tế, mã board DAZ8IMB2AA0, dòng TravelMate P214-53/TMP214-53 và kinh nghiệm thay main laptop từ năm 2013, giúp khách chọn đúng bo mạch cho Acer TravelMate P214-53, hạn chế nhầm sang P214-53, P214-54, P215-52 hoặc bản P214-53G có VGA rời.
- TravelMate P214-53
- TMP214-53
- DAZ8IMB2AA0
- Core i5-1135G7
- Intel Iris Xe
- DDR4 SODIMM
- SSD M.2 PCIe NVMe
- Wi-Fi 6 AX201
- LAN RJ-45
- BH 1 đổi 1
Cần gửi gì để Laptop LD báo đúng main?
Acer TravelMate P214-53 có bản chỉ dùng Intel Iris Xe Graphics và bản P214-53G có VGA rời. Ngoài ra dòng P2 còn có nhiều đời P214-53/P214-54 nhìn vỏ ngoài khá giống. Gửi đủ ảnh mã main giúp báo đúng board DAZ8IMB2AA0, đúng CPU i5-1135G7, đúng RAM DDR4, đúng SSD M.2 PCIe NVMe và đúng cụm cổng.
Thông tin nên gửi trước
- Ảnh tem đáy máy, serial hoặc SNID nếu còn rõ.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh mã board DAZ8IMB2AA0, mã linh kiện hoặc tem part trên main.
- Ảnh khu vực CPU i5-1135G7, khe RAM DDR4, khe SSD M.2 PCIe NVMe, Wi-Fi AX201, cổng HDMI, VGA, LAN, USB-A và USB-C.
- Mô tả lỗi thực tế: không nguồn, không sạc, treo logo, không nhận RAM/SSD, mất LAN, mất VGA/HDMI, lỗi vân tay, vào nước hoặc từng sửa bo mạch.
Lợi ích khi gửi đủ ảnh
- Báo đúng bo mạch theo máy, hạn chế nhầm bản P214-53G có VGA rời.
- Biết trước nên sửa vùng sạc, nguồn chờ, BIOS, RAM, SSD, LAN hay thay cả bo mạch.
- Đối chiếu đúng RAM DDR4 2 khe, SSD M.2 PCIe NVMe, Wi-Fi 6 AX201, HDMI, VGA, LAN RJ-45, USB-A và USB-C.
- Rút ngắn thời gian khi mang máy đến cửa hàng hoặc gửi máy từ xa.

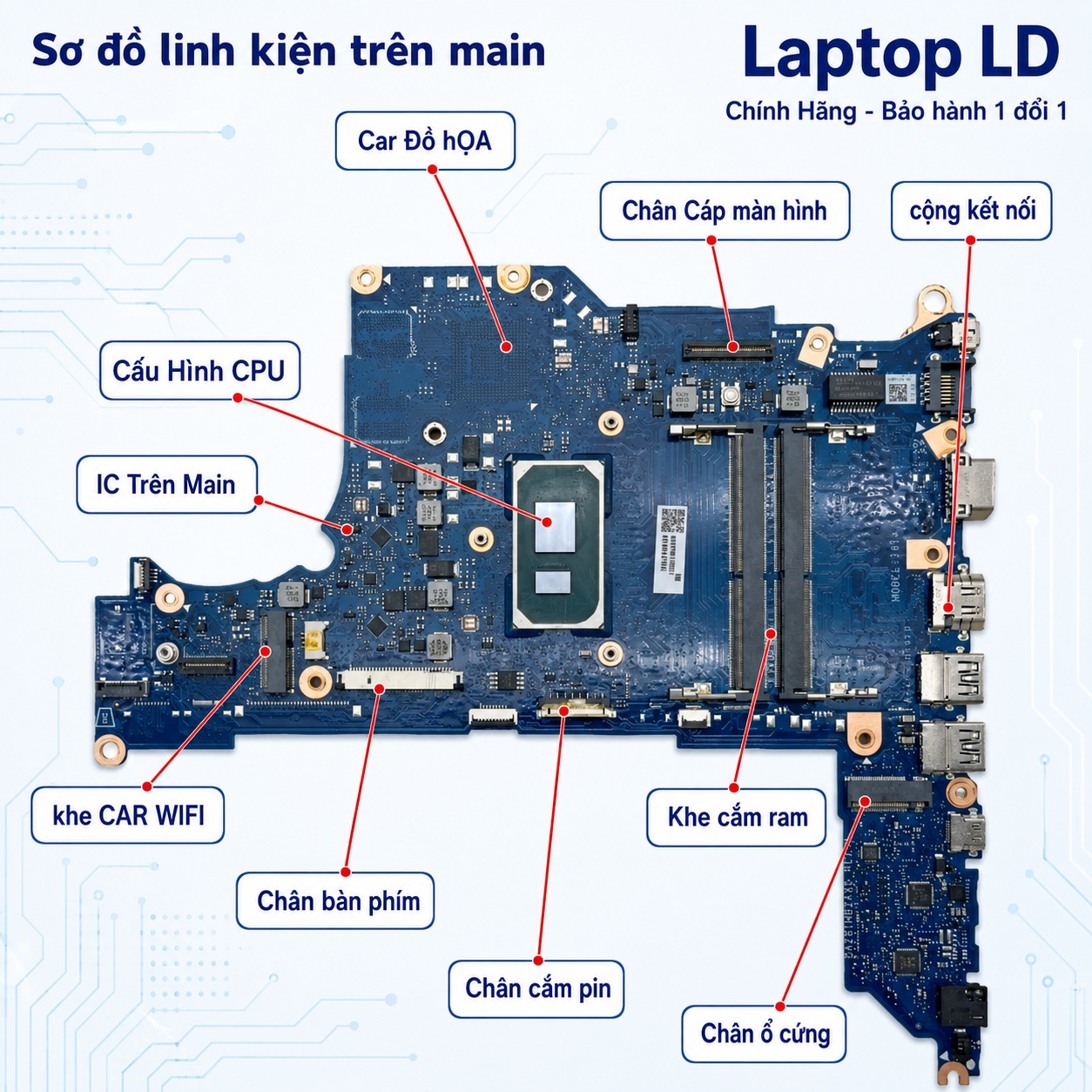

Vị trí linh kiện và ảnh tổng thể main Acer TravelMate P2 P214-53 i5-1135G7 DAZ8IMB2AA0
Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU i5-1135G7, khe RAM DDR4, SSD M.2 PCIe NVMe, Wi-Fi, BIOS, mạch sạc, HDMI, VGA, LAN RJ-45, USB-A và USB-C trên bo mạch.
Vị trí CPU i5-1135G7, RAM DDR4, SSD M.2 PCIe NVMe và cụm cổng trên main Acer TravelMate P2 P214-53 DAZ8IMB2AA0

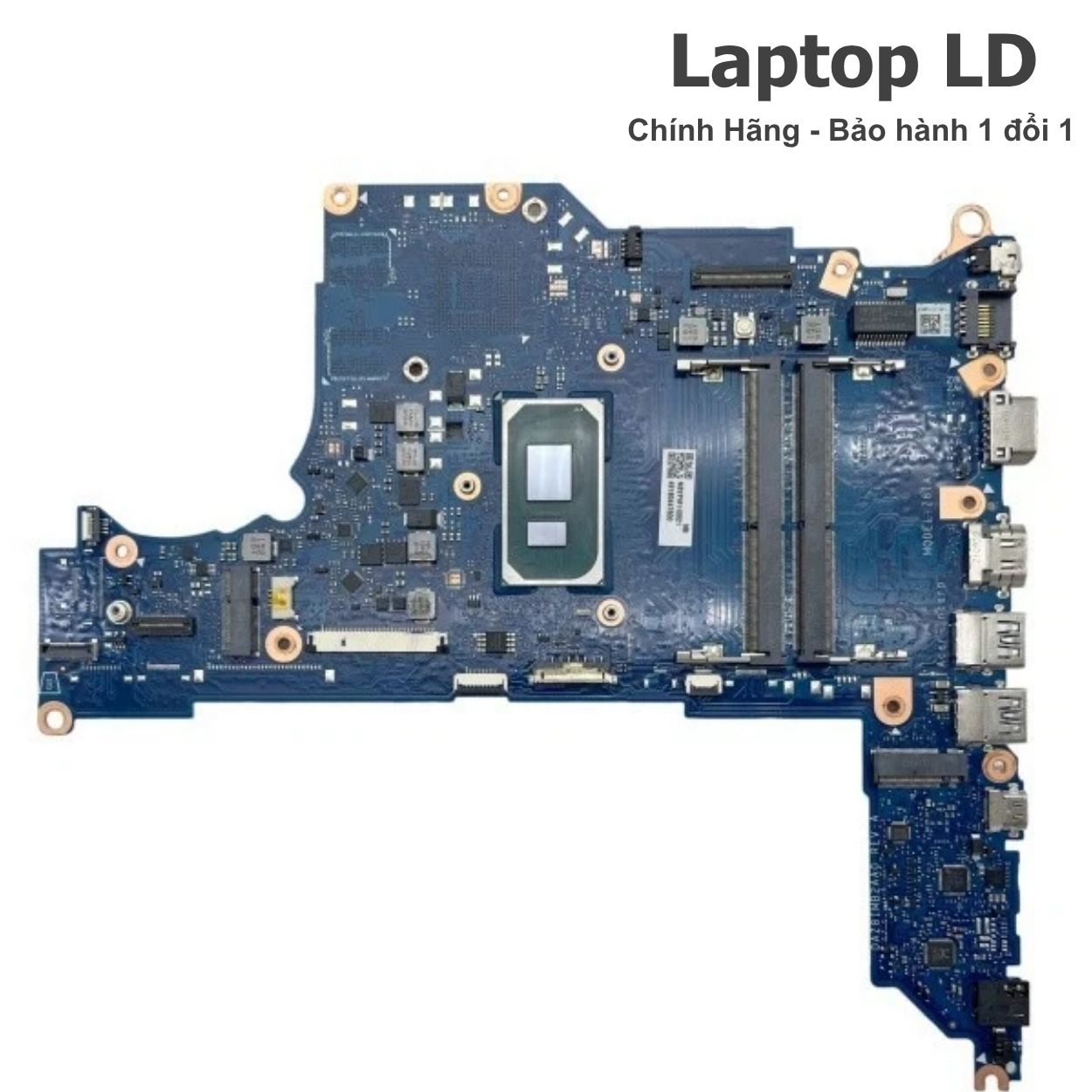

Mặt trước main Acer TravelMate P2 P214-53 i5-1135G7 DAZ8IMB2AA0 – đối chiếu layout CPU, RAM, SSD và cụm cổng

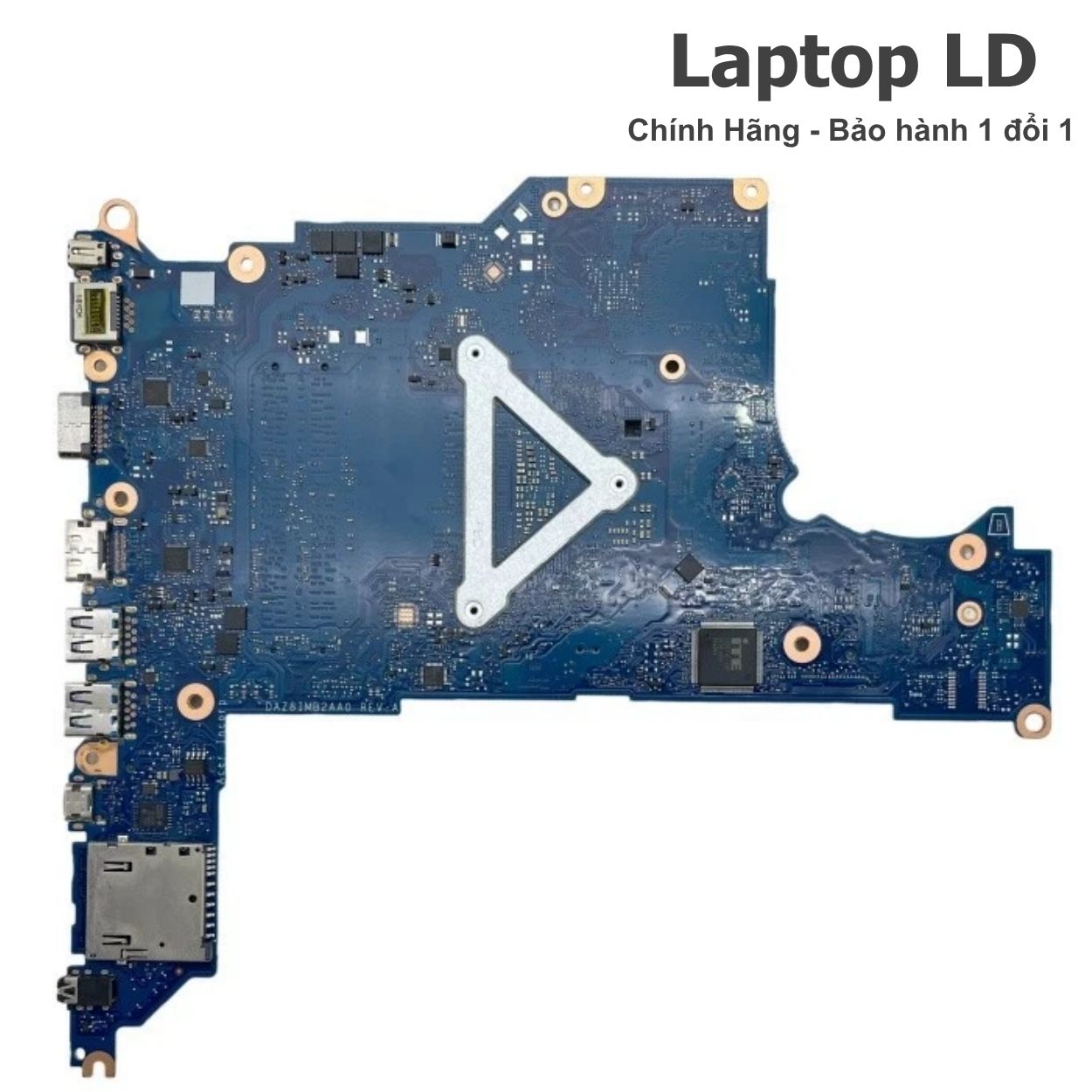

Mặt sau main Acer TravelMate P2 P214-53 i5-1135G7 DAZ8IMB2AA0 – kiểm tra mã bo mạch, điểm tiếp xúc và tình trạng linh kiện
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá được báo sau khi đối chiếu đúng model, mã board DAZ8IMB2AA0, CPU i5-1135G7, tình trạng bo mạch và gói bảo hành. Với dòng main doanh nhân đời cũ, số lượng có thể thay đổi theo ngày nên khách nên liên hệ trước khi đặt.
Công lắp
Khi thay bo mạch tại Laptop LD, khách được hỗ trợ công lắp và kiểm tra lại máy trước khi bàn giao. Nếu máy phát sinh lỗi phụ như SSD, RAM, màn, pin, sạc, cáp, quạt, bàn phím, vân tay hoặc touchpad, kỹ thuật sẽ báo riêng trước khi xử lý.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể chờ lấy khi có sẵn đúng main và máy không vào nước, không chập cháy nặng, không phát sinh lỗi phụ. Máy từng sửa nhiều lần cần rà soát kỹ hơn để hạn chế lỗi tái phát.
Cam kết khi thay main tại Laptop LD
- Đối chiếu bo mạch trước khi lắp, không thay chéo khi chưa xác minh.
- Kiểm tra nguồn, sạc, RAM DDR4, SSD M.2 PCIe NVMe, hình ảnh, Wi-Fi, Bluetooth, âm thanh, bàn phím, touchpad, vân tay, webcam, HDMI, VGA, LAN, USB-A, USB-C và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng.
Bo mạch Acer TravelMate P214-53 i5-1135G7 DAZ8IMB2AA0 dùng cho máy nào?
Dòng máy phù hợp
- Acer TravelMate P2 P214-53 / TMP214-53.
- Cấu hình dùng CPU Intel Core i5-1135G7 onboard.
- Mã main DAZ8IMB2AA0, nền tảng TravelMate P2/Timpani Z8I.
- GPU Intel Iris Xe Graphics tích hợp, dùng chung bộ nhớ hệ thống.
- RAM DDR4 SODIMM, 2 khe RAM, tối đa 32GB.
- Ổ cứng dùng SSD M.2 PCIe NVMe, máy có thể có cấu hình HDD 2.5 inch theo phiên bản.
Không nên thay chéo khi chưa kiểm
- Không nhầm Acer TravelMate P214-53 với P214-53, P214-54 hoặc P215-52.
- Không nhầm bản P214-53 Intel Iris Xe với P214-53G có NVIDIA MX230.
- Không nhầm bản i5-1135G7 với i3-10110U, i7-10510U hoặc i7-10610U.
- Không ghi Thunderbolt 4 vì cổng USB-C của dòng này là USB 3.1 Gen 1 hỗ trợ DisplayPort/charging/DC-in.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| CPU | Intel Core i5-1135G7, 4 nhân 8 luồng, xung cơ bản 2.40GHz, Turbo 4.20GHz, cache 8MB. | Nhầm sang i3-1115G4, i3-1125G4, i7-1165G7 hoặc P214-52 đời i5-10210U. |
| Mã board | DAZ8IMB2AA0, mã dùng cho Acer TravelMate P214-53 i5-1135G7. | Ghi nhầm chữ O với số 0 hoặc đặt theo tên máy nhưng không kiểm mã in trên main. |
| GPU | Intel Iris Xe Graphics tích hợp, dùng chung bộ nhớ DDR4. | Nhầm sang bản P214-53G có NVIDIA GeForce MX330 hoặc nhầm GPU Intel UHD của bản i3. |
| RAM | DDR4 SODIMM, 2 khe RAM, tối đa 32GB. | Ghi sai DDR3L/LPDDR4X hoặc tưởng RAM hàn onboard. |
| Ổ cứng | SSD M.2 PCIe NVMe; một số cấu hình có thêm HDD 2.5 inch. | Nhầm SSD SATA M.2 hoặc bỏ sót cáp/khay HDD theo cấu hình máy. |
| Cổng ngoài | 3 USB-A 3.2 Gen 1, 1 USB-C 3.2 Gen 2, 1 HDMI, 1 VGA, 1 LAN RJ-45, 1 jack tai nghe/mic, 1 khe SD. | Ghi thiếu VGA, LAN hoặc ghi nhầm USB-C Thunderbolt. |
| Màn hình | 14 inch HD hoặc Full HD tùy cấu hình; bản phổ biến Full HD 1920x1080 ComfyView. | Nhầm sang TravelMate P215 15.6 inch hoặc dòng Spin/cảm ứng khác. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem board, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.
Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Acer TravelMate P2 P214-53 DAZ8IMB2AA0
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng CPU Core i5-1135G7, khe RAM DDR4, SSD M.2 PCIe NVMe, Wi-Fi 6 AX201, HDMI, VGA, LAN RJ-45, USB-A, USB-C và khe SD.

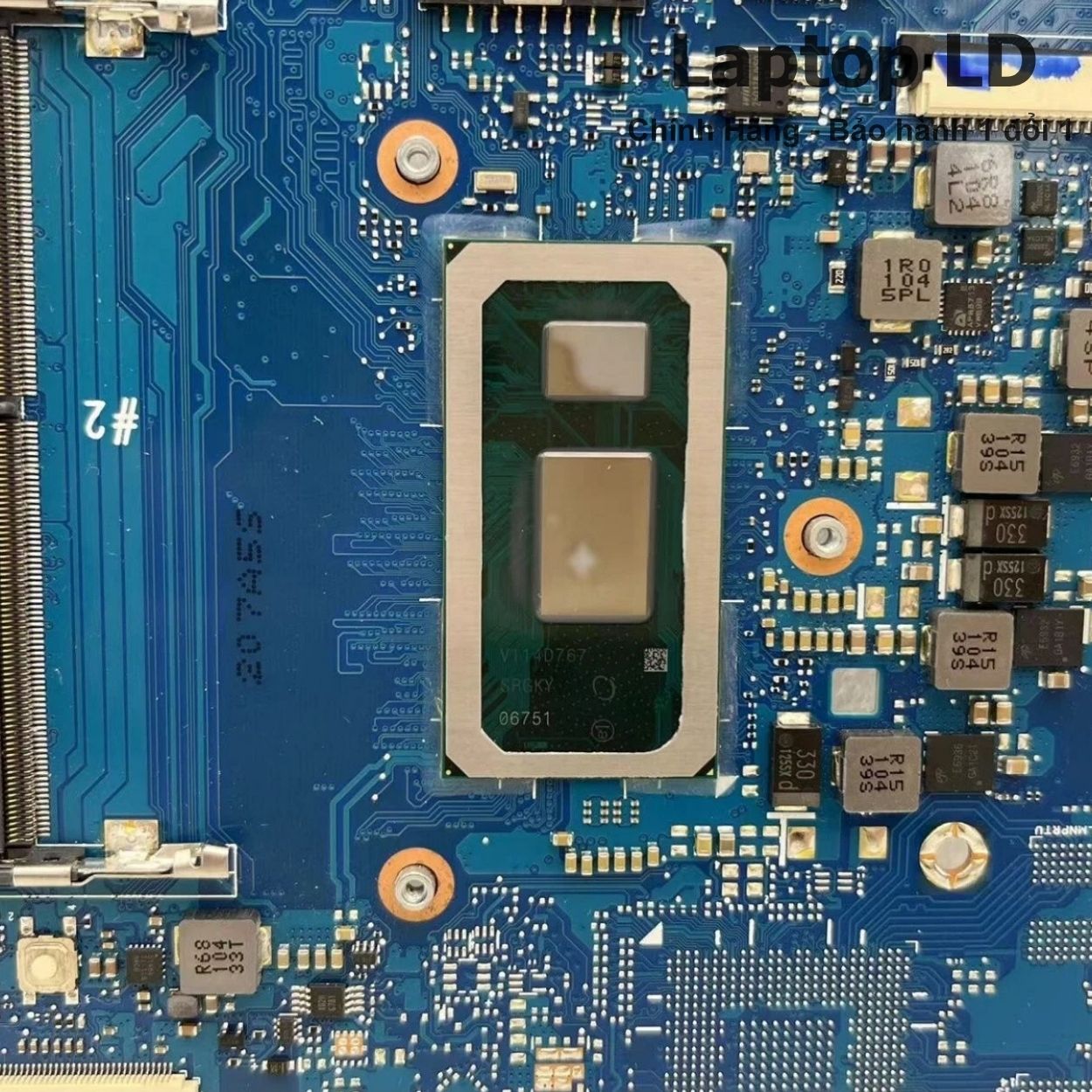

CPU Intel Core i5-1135G7 và khe RAM DDR4 trên main Acer TravelMate P2 P214-53

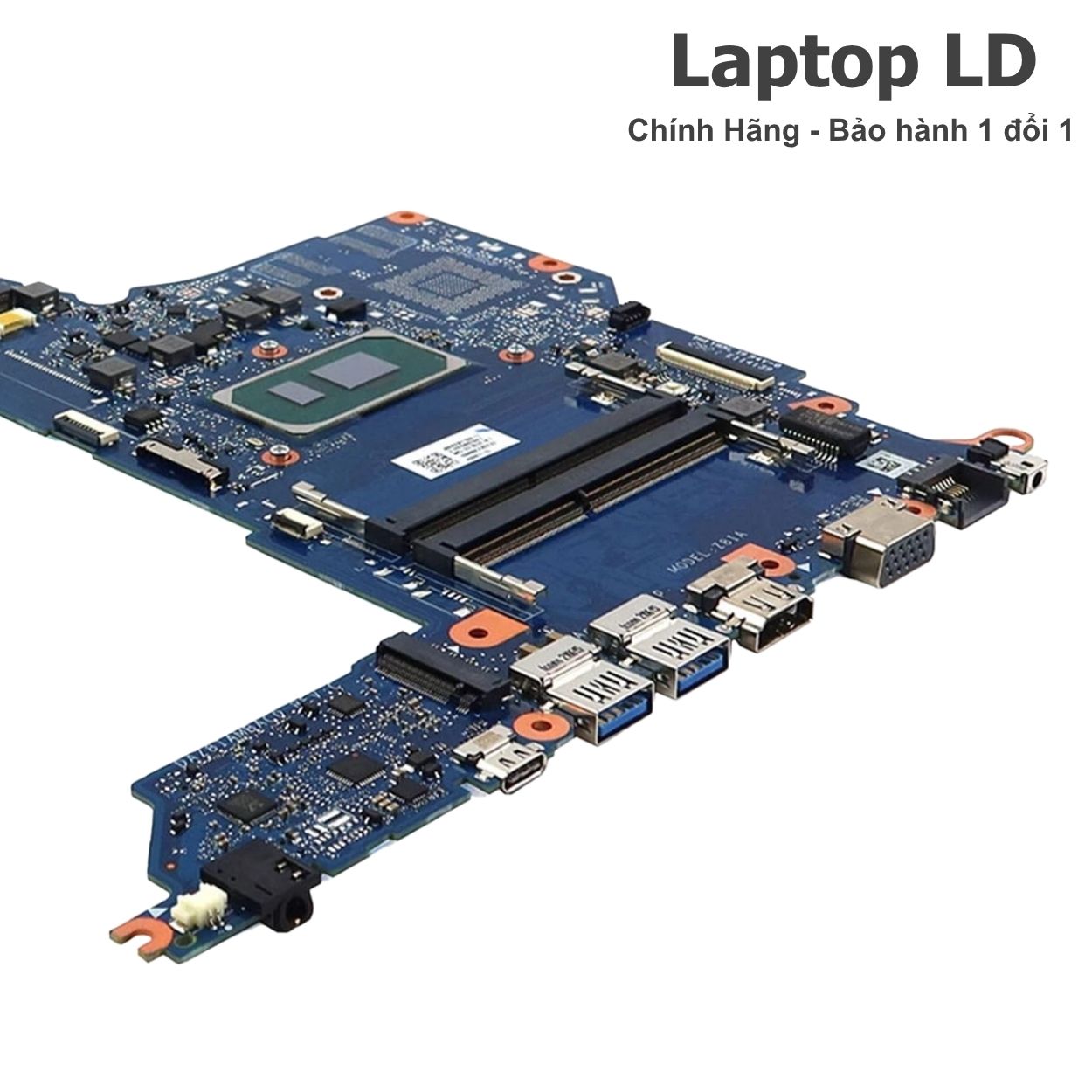

Khe SSD M.2 PCIe NVMe và cụm cổng HDMI, VGA, LAN RJ-45, USB trên main Acer TravelMate P2 P214-53
Dấu hiệu nên kiểm tra bo mạch Acer TravelMate P214-53
Lỗi nguồn, sạc và pin
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Cắm sạc USB-C/DC-in không nhận, sạc chập chờn hoặc báo pin nhưng không nạp.
- Pin không nạp, máy tắt khi rút sạc hoặc pin báo ảo.
- Máy tự tắt khi xuất HDMI/VGA, dùng LAN hoặc cắm nhiều thiết bị USB.
Lỗi khởi động, RAM, SSD
- Treo logo Acer, khởi động lặp hoặc tự vào BIOS.
- Không nhận SSD M.2 PCIe NVMe dù SSD đã test tốt.
- Không nhận một khe RAM DDR4 hoặc lỗi RAM gây không POST.
- Máy có nguồn nhưng màn hình đen, không xuất hình qua HDMI/VGA/USB-C.
Lỗi cổng và ngoại vi
- USB-C không nhận sạc, không xuất DisplayPort hoặc không nhận thiết bị.
- HDMI/VGA không xuất hình, LAN RJ-45 không nhận mạng dây.
- USB-A, Wi-Fi 6, Bluetooth, webcam, loa, mic, bàn phím, touchpad, vân tay hoạt động chập chờn.
- Máy từng vào nước, oxy hóa vùng LAN/USB/HDMI hoặc đã sửa bo mạch nhiều lần.
Nên sửa hay thay bo mạch Acer TravelMate P214-53?
Không phải lỗi bo mạch nào cũng cần thay ngay. Laptop LD sẽ kiểm sạc, pin, RAM DDR4, SSD M.2 PCIe NVMe, BIOS, màn hình, cáp, HDMI, VGA, LAN, USB-A, USB-C, Wi-Fi, camera, bàn phím, touchpad, vân tay và nguồn chính trước khi tư vấn phương án.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khoanh vùng được ở cổng USB-C, HDMI, VGA, LAN, USB-A, IC bảo vệ hoặc nguồn phụ.
- Lỗi BIOS có thể nạp/khôi phục và máy còn qua được các bước kiểm tra cơ bản.
- Lỗi sạc nhẹ, chưa cháy lan sang CPU, RAM, SSD hoặc nguồn chính.
- Lỗi không nhận SSD/RAM nằm ở socket, nguồn phụ hoặc tiếp xúc cơ khí.
Nên thay bo mạch khi cần ổn định hơn
- Lỗi CPU i5-1135G7, chipset tích hợp hoặc không POST sau khi đã loại trừ linh kiện phụ.
- Bo mạch chập nặng vùng nguồn chờ, nguồn CPU, nguồn RAM, USB-C hoặc LAN RJ-45.
- Máy vào nước, oxy hóa nhiều lớp, cháy đen bảng mạch hoặc đã sửa nhiều lần nhưng lỗi quay lại.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, RAM, SSD, hình ảnh, LAN, USB, Wi-Fi, audio và bàn phím.
Thông số kỹ thuật chính
Bảng thông số dùng để đối chiếu nhanh sản phẩm main Acer TravelMate P2 P214-53 CPU i5-1135G7 DAZ8IMB2AA0.
| Tên sản phẩm | Main Acer TravelMate P2 P214-53 CPU Intel Core i5-1135G7 DAZ8IMB2AA0 |
|---|---|
| Dòng máy tương thích | Acer TravelMate P214-53 / Acer TravelMate P2 TMP214-53 |
| Mã main / Board number | DAZ8IMB2AA0 |
| CPU | Intel Core i5-1135G7 onboard, 4 nhân 8 luồng, xung cơ bản 2.40GHz, Turbo 4.20GHz, cache 8MB. |
| GPU / VGA | Intel Iris Xe Graphics tích hợp, dùng chung bộ nhớ hệ thống, không phải VGA rời. |
| RAM | DDR4 SODIMM, 2 khe RAM, tối đa 32GB. |
| Ổ cứng | SSD M.2 PCIe NVMe; một số cấu hình có khe/khay HDD 2.5 inch. |
| Cổng ngoài | 3 USB-A 3.2 Gen 1, 1 USB-C 3.2 Gen 2, 1 HDMI, 1 VGA, 1 LAN RJ-45, 1 jack tai nghe/mic 3.5mm, 1 khe SD. |
| Màn hình | 14 inch HD 1366x768 hoặc Full HD 1920x1080, Acer ComfyView, IPS/TFT theo cấu hình, 16:9. |
| Mạng và kết nối | Intel Wireless Wi-Fi 6 AX201, Bluetooth 5.0, Gigabit Ethernet RJ-45. |
| Sạc | Adapter Acer 45W hoặc 65W chân tròn; cổng USB-C 3.2 Gen 2 theo cấu hình máy. |
| Đặc điểm cần lưu ý | Dòng doanh nhân có TPM, cảm biến vân tay, bàn phím có đèn nền theo cấu hình, nhiều cổng ngoài gồm HDMI, VGA và LAN RJ-45. |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có thể chọn gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn, không sáng đèn sạc | Adapter 45W, cáp sạc, pin, nút nguồn, mạch sạc, nguồn chờ, nguồn chính. | Chỉ thay bo mạch khi đã loại trừ sạc, pin và lỗi nút nguồn đơn giản. |
| Không nhận sạc USB-C/DC-in | Củ sạc, dây sạc, cổng USB-C, IC bảo vệ, mạch nhận adapter, BIOS, pin. | Có thể sửa nếu lỗi khu vực cổng nhẹ; thay main nếu chập lan hoặc mất nhiều nguồn. |
| Treo logo Acer, khởi động lặp | SSD M.2 PCIe NVMe, BIOS, RAM DDR4, hệ điều hành, nhiệt độ, nguồn CPU. | Khoanh vùng phần mềm/SSD/BIOS/RAM trước khi kết luận lỗi bo mạch sâu. |
| Không nhận SSD M.2 PCIe NVMe | SSD, socket M.2, nguồn cấp SSD, BIOS, đường PCIe. | Có thể sửa socket/nguồn phụ nếu chưa lỗi từ CPU hoặc nhiều lớp mạch. |
| Không xuất hình qua HDMI/VGA/USB-C | Màn, cáp màn, HDMI, VGA, USB-C, driver, BIOS, Intel Iris Xe Graphics. | Cần phân biệt lỗi panel/cáp/cổng với lỗi bo mạch. |
| Máy vào nước | Vùng USB-C, HDMI, VGA, LAN, nguồn chờ, RAM, SSD, cáp màn, camera, touchpad, vân tay, bàn phím. | Rà soát toàn máy vì nước có thể gây lỗi nhiều phần cùng lúc. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc, RAM DDR4, SSD M.2 PCIe NVMe, hình ảnh, HDMI, VGA, LAN, USB-A, USB-C, Wi-Fi, Bluetooth và nhiệt độ trước khi lắp vào máy.
Kỹ thuật viên Laptop LD test nguồn, RAM, SSD, hình ảnh và cổng kết nối trước khi bàn giao
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc, pin, RAM, SSD, màn hình, Wi-Fi, LAN, vân tay và dữ liệu của khách.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, mạch sạc, pin, SSD M.2 PCIe NVMe, RAM DDR4, BIOS, hình ảnh, HDMI, VGA, LAN, USB-A, USB-C, Wi-Fi, vân tay và các linh kiện liên quan.
-
Đối chiếu đúng main
Xác minh model Acer TravelMate P214-53, CPU Core i5-1135G7, board DAZ8IMB2AA0, RAM DDR4, SSD M.2 PCIe NVMe, Wi-Fi 6 AX201 và bố trí cổng.
-
Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian xử lý và bảo hành trước khi làm.
-
Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình, vệ sinh quạt, tra keo tản nhiệt, test nguồn, sạc, RAM, SSD, màn hình, HDMI, VGA, LAN, USB, Wi-Fi, Bluetooth, âm thanh, bàn phím, touchpad, vân tay và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn lưu ý sử dụng sạc, LAN, USB-C và vệ sinh tản nhiệt để hạn chế lỗi tái phát.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho trường hợp máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm rõ điều kiện 1 đổi 1, trường hợp được hỗ trợ và trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa dễ hình dung cách bo mạch được bọc chống sốc trước khi gửi tỉnh và nhận hàng thanh toán.
Đóng gói main Acer TravelMate P2 P214-53 i5-1135G7 DAZ8IMB2AA0 chống sốc khi gửi tỉnh – khách nhận hàng, kiểm tra rồi thanh toán
Câu hỏi thường gặp
DAZ8IMB2AA0 là mã gì trên main Acer TravelMate P2 P214-53?
DAZ8IMB2AA0 là mã board dùng để nhận diện bo mạch thực tế của Acer TravelMate P214-53. Khi tìm linh kiện nên giữ đúng số 0 trong mã để tránh sai kết quả.
Main này dùng CPU gì?
Main dùng Intel Core i5-1135G7 onboard, 4 nhân 8 luồng, xung tối đa 4.20GHz và cache 6MB.
Main Acer TravelMate P2 P214-53 DAZ8IMB2AA0 dùng VGA gì?
Bản nội dung này viết theo main P214-53 i5-1135G7 dùng Intel Iris Xe Graphics tích hợp. Bản P214-53G có NVIDIA MX230 là bản khác, cần đối chiếu riêng.
Máy dùng RAM gì, có nâng RAM được không?
Acer TravelMate P214-53 dùng RAM DDR4 SODIMM, có 2 khe RAM và hỗ trợ tối đa 32GB theo thông số Acer.
Máy dùng SSD loại nào?
Máy dùng SSD M.2 PCIe NVMe. Một số cấu hình có thể đi kèm HDD 2.5 inch, nên khi thay main cần đối chiếu thêm cáp ổ và khay ổ theo máy thực tế.
USB-C trên P214-53 có phải Thunderbolt không?
Không ghi Thunderbolt. Cổng USB-C trên P214-53 là USB 3.1 Gen 1, hỗ trợ DisplayPort over USB-C, USB charging và DC-in theo thông số Acer.
Không nhận LAN có chắc phải thay main không?
Chưa chắc. Cần kiểm cổng RJ-45, biến áp mạng, IC LAN, driver, BIOS và đường nguồn LAN. Nếu lỗi nằm sâu trên mạch nhiều lớp hoặc mất nhiều nhóm chức năng thì thay main ổn định hơn.
Thay bo mạch có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD/HDD nên thay bo mạch thường không làm mất dữ liệu. Tuy nhiên khách vẫn nên sao lưu trước nếu máy còn truy cập được, nhất là khi máy từng vào nước hoặc chập nguồn.
Cần gửi gì để báo giá chính xác?
Khách nên gửi serial, SNID, ảnh tem đáy, ảnh mã DAZ8IMB2AA0, ảnh hai mặt bo mạch, ảnh khu vực CPU/RAM/SSD/cụm cổng và mô tả lỗi thực tế.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
