Laptop LD • Main Acer Predator Helios Neo 14 PHN14-51-79UB
Thay main Acer Predator Helios Neo 14 PHN14-51-79UB Core Ultra 7 155H đúng mã
Đúng main Acer OEM P/N NB.QQM11.004, nền kỹ thuật Taycan_MTH, CPU Intel Core Ultra 7 155H, RAM 16GB LPDDR5X onboard và NVIDIA GeForce RTX 4070 Laptop GPU 8GB GDDR6. Main tích hợp CPU, RAM, GPU và VRAM; có một khe SSD M.2 2280 PCIe Gen4, hai USB-C gồm Thunderbolt 4, hai USB-A 10Gbps, HDMI 2.1, microSD, pin 76Wh và adapter 230W. Laptop LD kiểm tra BIOS/EC, NPU, Intel Arc, RTX/VRAM, màn hình 120Hz, cổng USB-C, nguồn GPU và tản nhiệt trước khi sửa hoặc thay bo mạch.
- Taycan_MTH
- NB.QQM11.004
- Core Ultra 7 155H
- RTX 4070 8GB
- 16GB LPDDR5X onboard
- Thunderbolt 4
Xác thực kỹ thuật: mã Acer OEM NB.QQM11.004 được đối chiếu với mô tả main Core Ultra 7 155H, RAM onboard 16GB và GPU lớp GN21-X6 tương ứng RTX 4070. Mã chữ in trực tiếp trên PCB có thể thay đổi theo lô sản xuất; trước khi thay phải đối chiếu tem main thật, Serial Number/SNID và ảnh chip GPU/VRAM, không suy đoán chỉ theo tên PHN14-51.

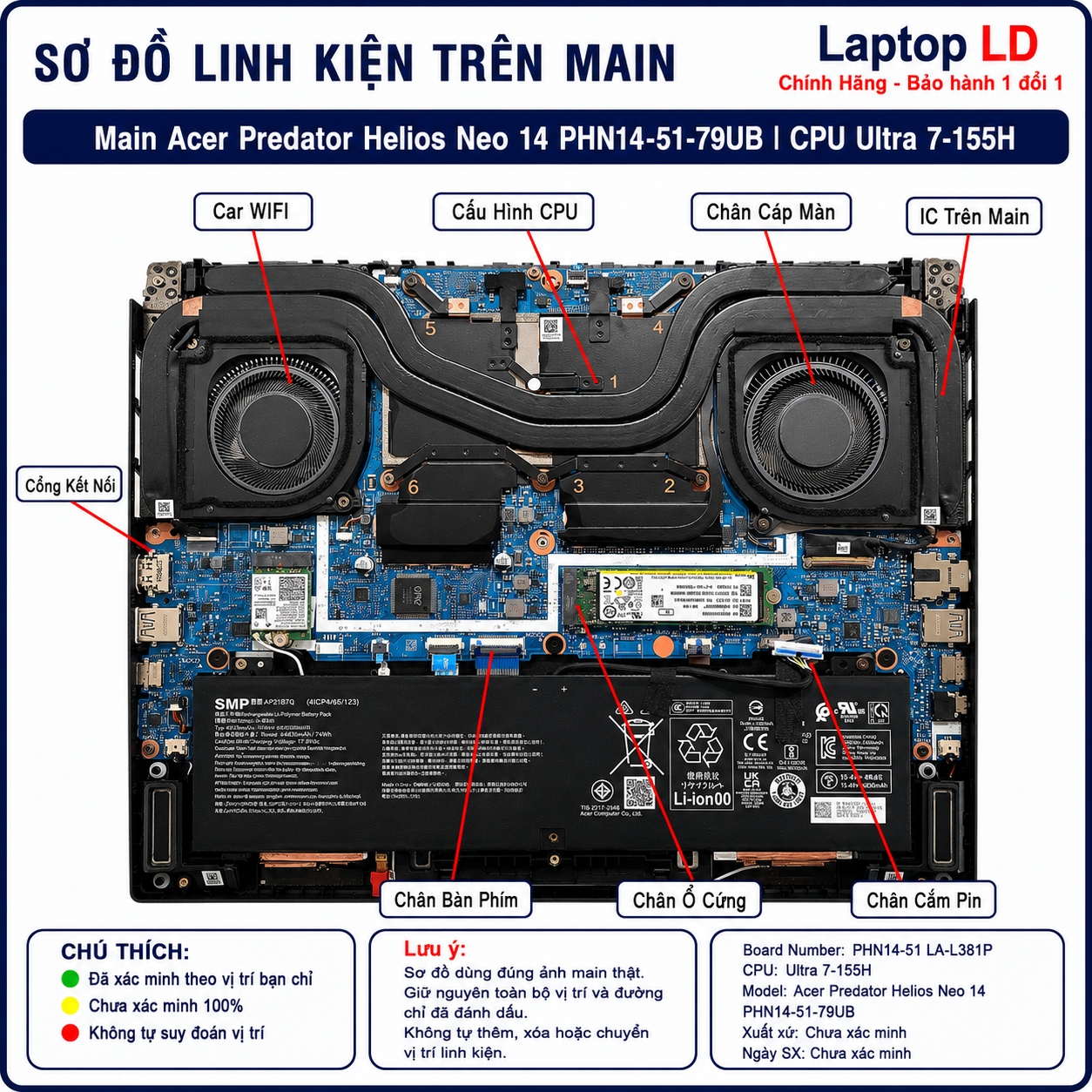

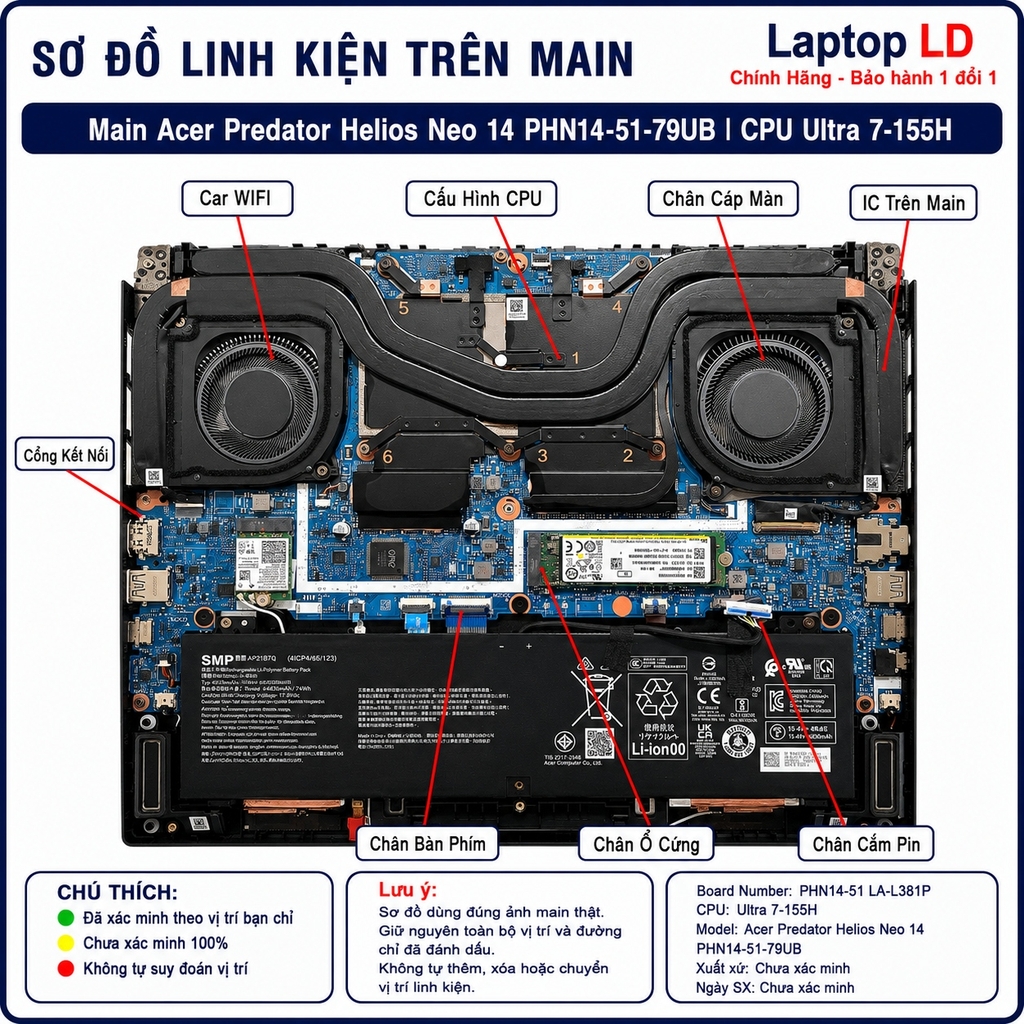

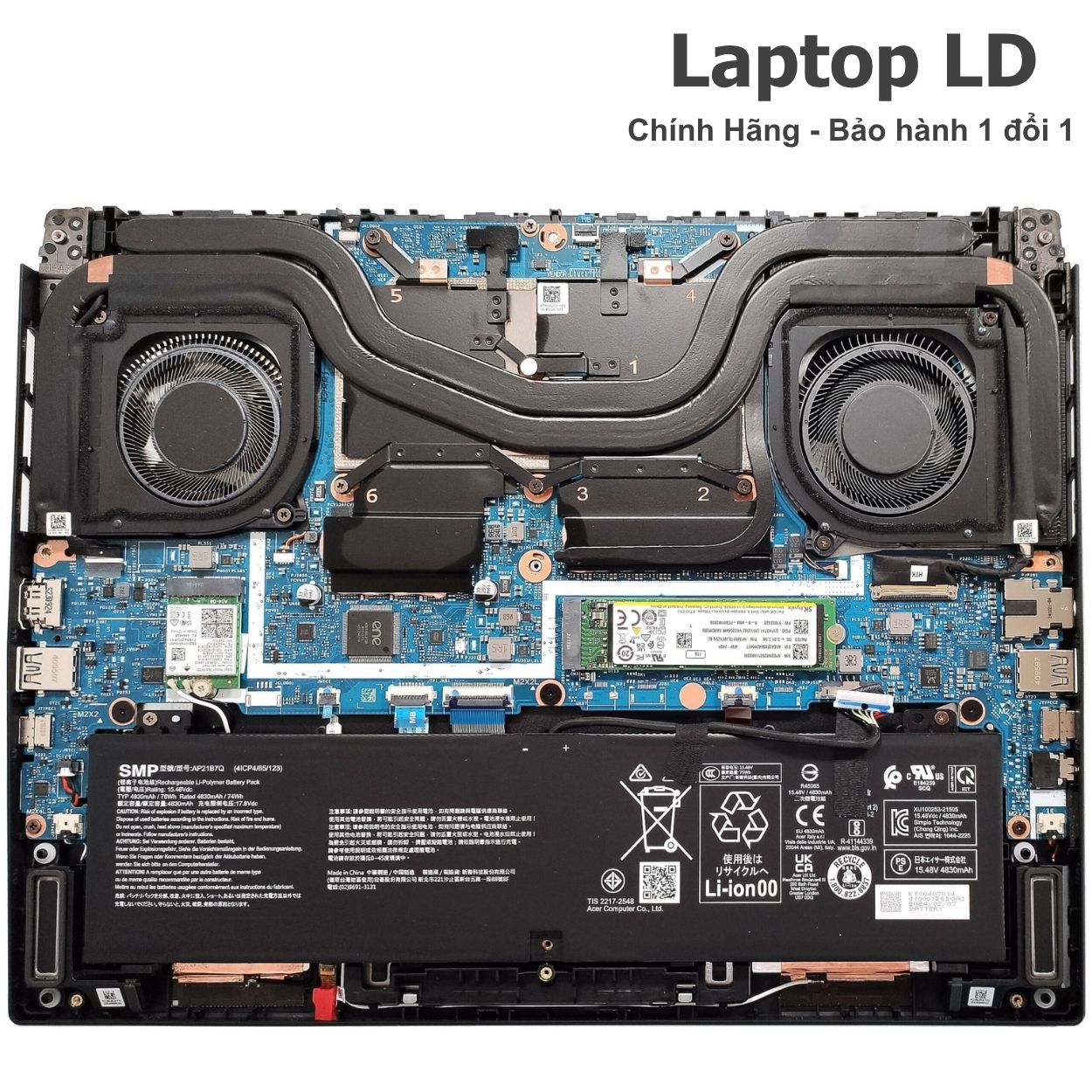

Vị trí linh kiện trên main PHN14-51-79UB Ultra 7 155H RTX 4070

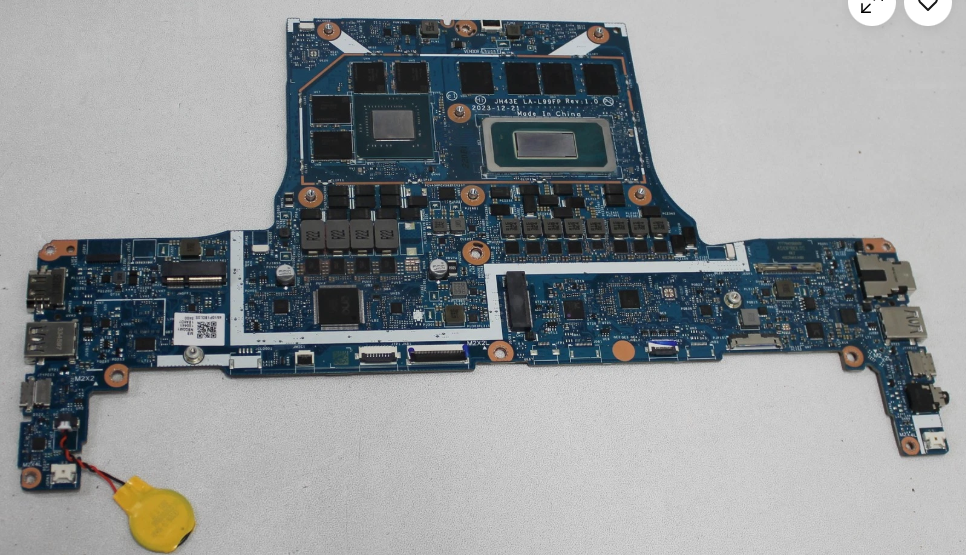

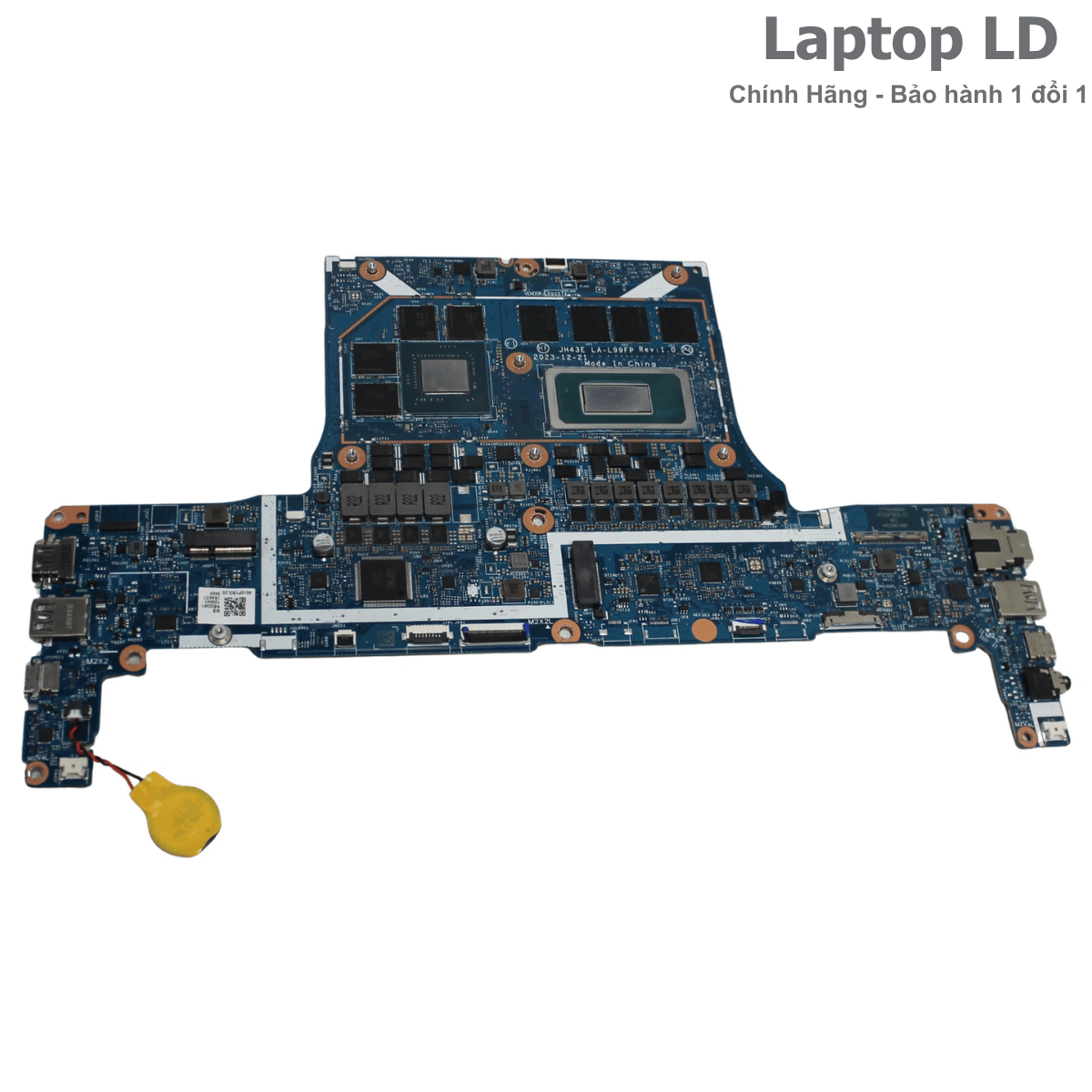

Ảnh main thật giúp nhận biết CPU Core Ultra 7 155H, các chip LPDDR5X onboard, RTX 4070, bốn chip VRAM GDDR6, khe SSD M.2, module Wi-Fi, mạch nguồn CPU/GPU, hai USB-C, HDMI, microSD và các đầu cáp pin, màn hình, hai quạt, bàn phím RGB, touchpad, loa, camera, mic cùng bo phím chế độ.
Cần gửi gì để Laptop LD báo đúng main?
PHN14-51 có nhiều biến thể Core Ultra 5/7/9, RAM 16GB/32GB và RTX 4050/4060/4070. Khách cần gửi đủ tem máy và ảnh main để khóa đúng bản 79UB Ultra 7 155H, RAM 16GB và RTX 4070.
Thông tin nên gửi trước
- Ảnh tem đáy máy ghi rõ PHN14-51-79UB và part number NH.QRNAA.001.
- Ảnh SNID, Serial Number và cấu hình BIOS của máy.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh tem Acer P/N NB.QQM11.004 hoặc mã OEM thực tế trên main.
- Ảnh dòng chữ PCB/revision in trực tiếp trên bo mạch.
- Ảnh CPU Ultra 7 155H, chip RTX 4070 và toàn bộ VRAM GDDR6.
- Ảnh các chip LPDDR5X onboard, khe SSD M.2 và cụm USB-C/HDMI.
- Mô tả lỗi: không nguồn, không sạc, không hình, lỗi RTX, lỗi RAM, mất SSD, USB-C, màn hình hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Khóa đúng PHN14-51-79UB thay vì các SKU PHN14-51 khác.
- Phân biệt RTX 4070 với RTX 4050 hoặc RTX 4060.
- Xác nhận đúng RAM 16GB LPDDR5X hàn trên main.
- Tránh nhầm NB.QQM11.004 với main Ultra 9 hoặc RAM 32GB.
- Đối chiếu đúng màn 120Hz/165Hz, cáp eDP và BIOS/EC.
- Khoanh vùng lỗi main với adapter, pin, màn hình, SSD hoặc hệ thống tản nhiệt.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main PHN14-51-79UB được báo theo đúng Acer P/N, CPU, RAM, RTX 4070, revision PCB, tình trạng bo và gói bảo hành. Main tích hợp nhiều linh kiện giá trị cao nên cần xác minh tem trước khi chốt.
Công lắp
Khi thay main tại Laptop LD, máy được kiểm tra adapter 230W, pin 76Wh, hai quạt, vật liệu dẫn nhiệt, SSD, Wi-Fi, màn hình, bàn phím RGB và toàn bộ cổng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng NB.QQM11.004. Main lỗi GPU/VRAM, RAM onboard, BIOS/EC, nguồn CPU/GPU hoặc chất dẫn nhiệt tràn cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng PHN14-51-79UB, Ultra 7 155H, RAM 16GB và RTX 4070 8GB.
- Xác nhận đúng Acer OEM P/N NB.QQM11.004 và tem/revision main thực tế.
- Kiểm tra adapter 230W, USB-C/Thunderbolt 4, HDMI 2.1, microSD và hai USB-A.
- Kiểm tra SSD Gen4, Wi-Fi 6E, màn hình, camera, loa, bàn phím RGB và nhiệt độ.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Main NB.QQM11.004 dùng cho cấu hình nào?
Cấu hình phù hợp
- Acer Predator Helios Neo 14 PHN14-51-79UB.
- Acer part number máy NH.QRNAA.001.
- CPU Intel Core Ultra 7 155H onboard.
- RAM 16GB LPDDR5X-6400 onboard dual-channel.
- NVIDIA GeForce RTX 4070 Laptop GPU 8GB GDDR6.
- Acer OEM mainboard P/N NB.QQM11.004.
- Một khe SSD M.2 2280 PCIe Gen4.
- Pin 76Wh và adapter Acer 230W.
Không nên thay chéo khi chưa kiểm
- Không nhầm main RTX 4070 GN21-X6 với RTX 4060 GN21-X4.
- Không nhầm RAM 16GB với main RAM 32GB vì RAM hàn không nâng cấp được.
- Không nhầm Ultra 7 155H với Ultra 9 185H hoặc Ultra 5 125H.
- Không mua theo tên PHN14-51 nếu chưa kiểm Acer P/N và ảnh GPU.
- Không thay sai cáp/panel 120Hz với bản 3K 165Hz.
- Không ghi hai khe SSD; nền máy chỉ có một khe M.2 Gen4.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, SSD, panel và tản nhiệt.
Bảng đối chiếu nhanh để tránh mua nhầm main
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp |
|---|---|---|
| Model/SKU | PHN14-51-79UB, NH.QRNAA.001. | Nhầm với PHN14-51-797W, 79XR, 96HG hoặc 99Y8. |
| Acer main P/N | NB.QQM11.004 – Ultra 7 155H, RAM 16GB, GPU GN21-X6. | Đặt nhầm main 32GB hoặc main Ultra 9. |
| Nền kỹ thuật | Taycan_MTH; mã chữ PCB/revision phải kiểm trên ảnh main thật. | Tự suy đoán mã silk-screen khi chưa có ảnh bo. |
| CPU | Core Ultra 7 155H, 16 nhân, 22 luồng, tối đa 4.80GHz, 24MB cache. | Nhầm Ultra 7 165H hoặc Ultra 9 185H. |
| GPU | RTX 4070 Laptop GPU 8GB GDDR6, công suất đồ họa tối đa của nền máy tới 125W. | Nhầm RTX 4060 8GB do cùng dung lượng VRAM. |
| RAM | 16GB LPDDR5X-6400 onboard dual-channel, không có khe nâng cấp. | Tưởng có SO-DIMM hoặc đặt main 32GB. |
| SSD | 1 khe M.2 2280 PCIe Gen4 NVMe, ưu tiên SSD một mặt. | Ghi hai khe SSD hoặc dùng SSD hai mặt quá dày. |
| Màn hình | SKU 79UB được ghi nhận WQXGA 2560×1600 120Hz; nền PHN14-51 còn có panel 3072×1920 165Hz. | Thay nhầm panel/cáp do chỉ nhìn kích thước 14,5 inch. |
| Cổng ngoài | 2 USB-A 10Gbps, 2 USB-C 10Gbps gồm Thunderbolt 4, HDMI 2.1, microSD, audio 3.5mm và DC-in. | Ghi LAN RJ-45 tích hợp hoặc bỏ sót microSD. |
| Sạc | Adapter 230W đầu tròn; USB-C 65W chỉ phù hợp sạc nhẹ, không thay thế adapter gaming. | Dùng USB-C công suất thấp khi chơi game gây tụt pin/giảm hiệu năng. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem Acer, SNID, Acer P/N, CPU, GPU, VRAM, RAM onboard và cụm cổng trước khi đặt hàng.

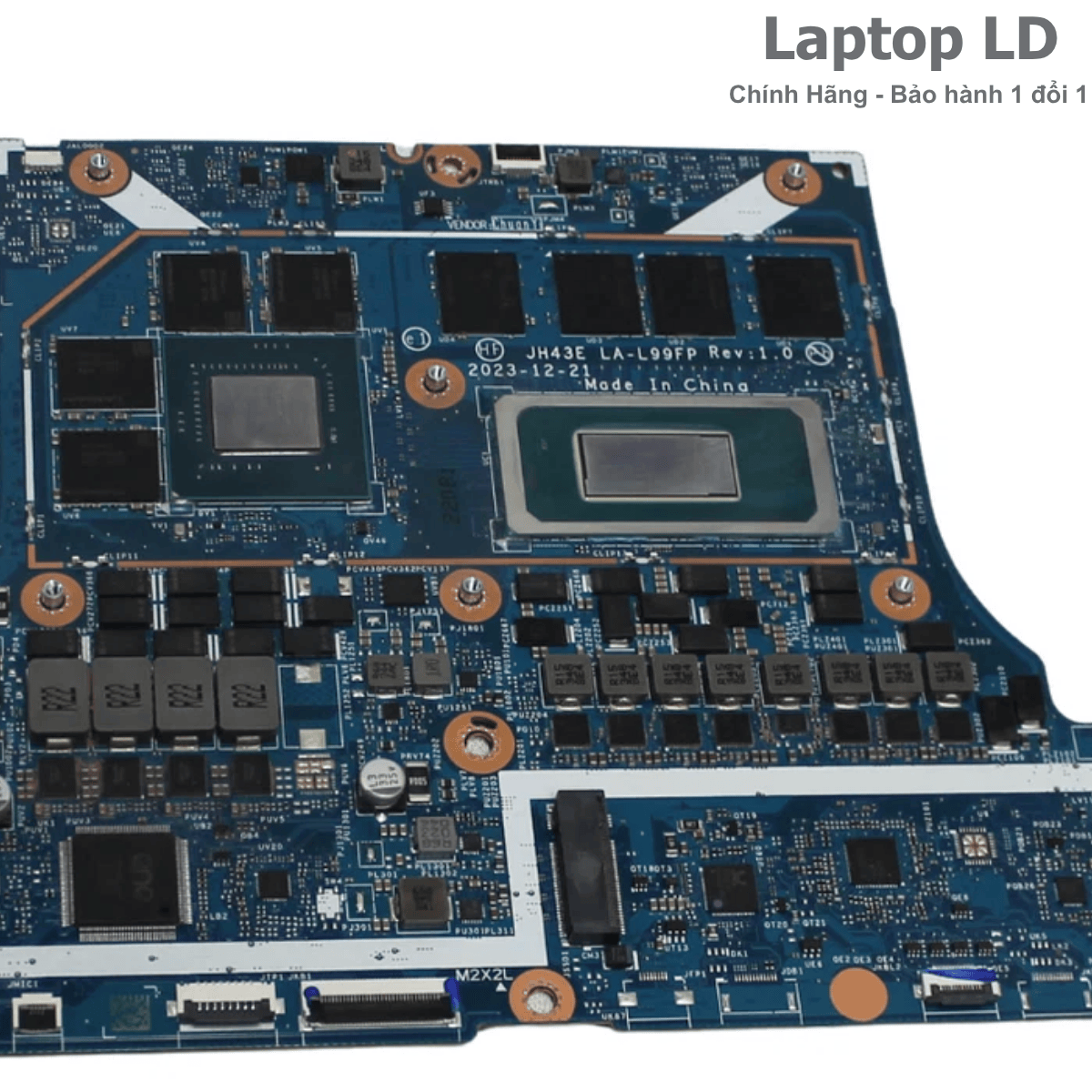

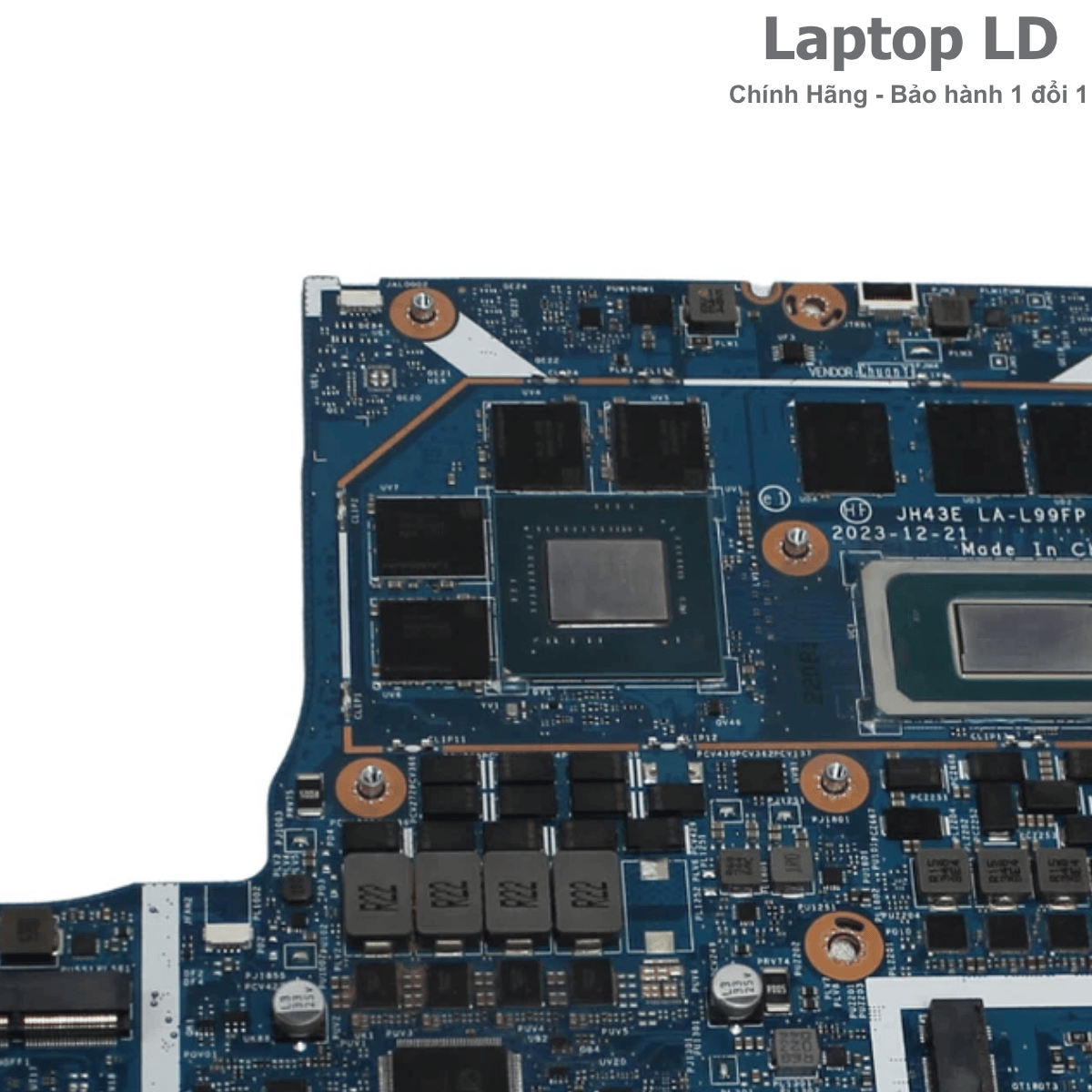

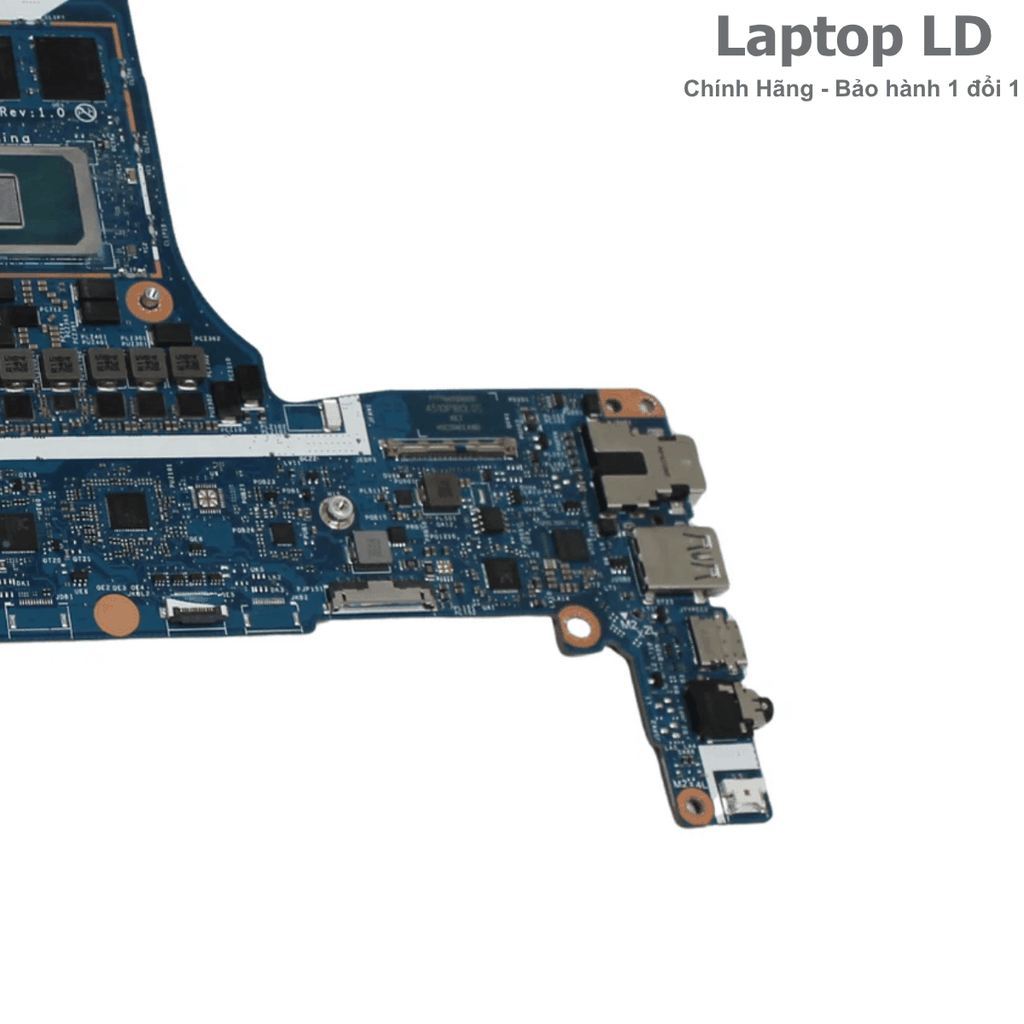

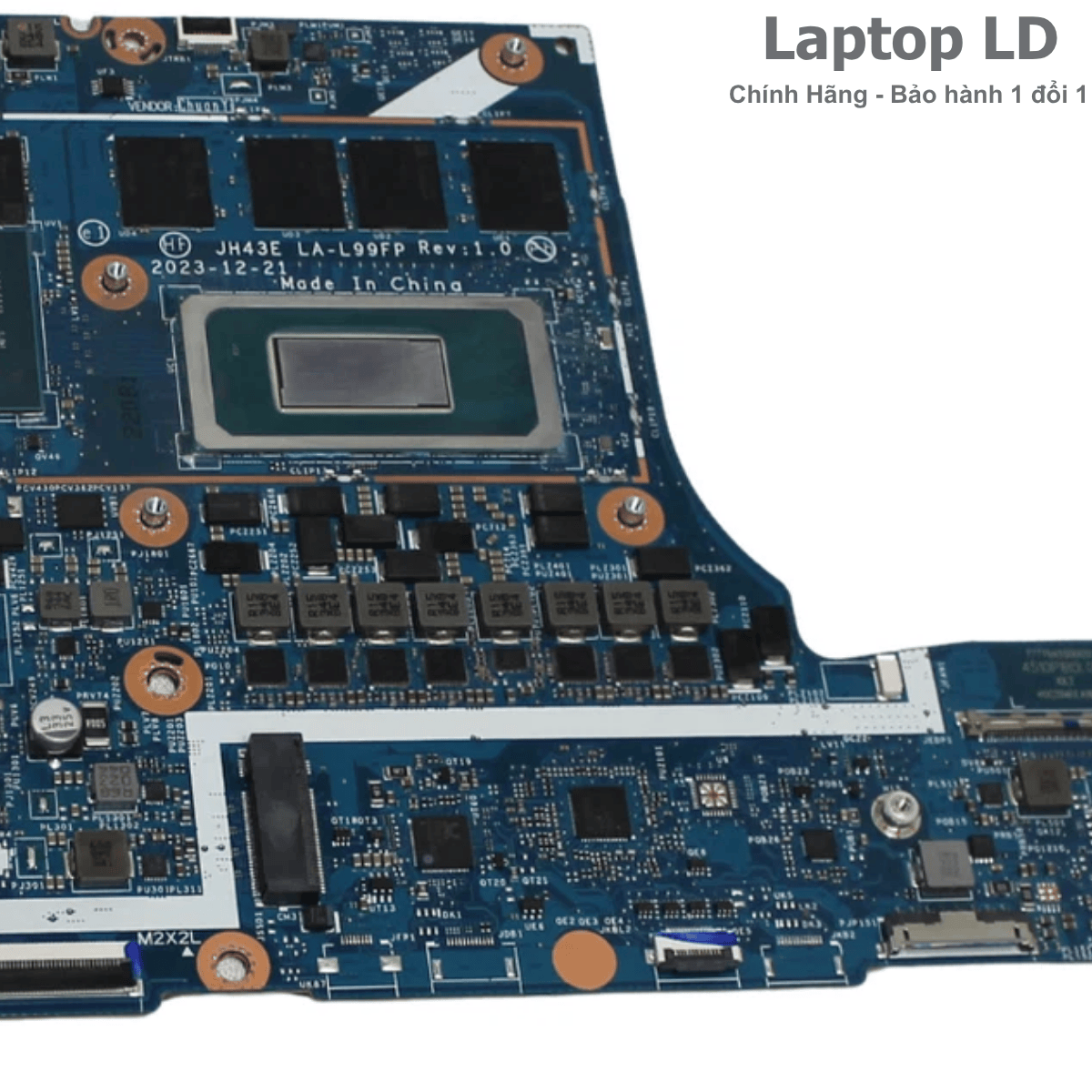

Ảnh chi tiết CPU, GPU, VRAM, RAM và SSD
Nhóm ảnh giúp đối chiếu đúng Core Ultra 7 155H, Intel Arc, RTX 4070, VRAM GDDR6, LPDDR5X onboard, khe SSD M.2, Wi-Fi, mạch Thunderbolt, HDMI và dấu hiệu main chưa cong, cháy, oxy hóa hoặc dính vật liệu dẫn nhiệt.
Dấu hiệu nên kiểm tra main Predator Helios Neo 14 PHN14-51
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi, không sáng đèn hoặc adapter 230W tự ngắt.
- Đèn nguồn sáng vài giây rồi tắt, quạt không quay và máy không POST.
- Máy nhận USB-C 65W nhưng tụt pin hoặc giảm hiệu năng khi chạy tải.
- Jack DC-in nóng, lỏng hoặc mất tiếp xúc theo góc cắm.
- Nguồn chờ có nhưng thiếu nguồn CPU, GPU, RAM hoặc SSD.
- Máy tắt đột ngột khi chơi game do adapter, VRM hoặc nhiệt độ.
Lỗi RTX 4070, VRAM và RAM
- Có nguồn nhưng màn đen, treo logo hoặc không hoàn tất POST.
- Sọc hình, vỡ hình, chớp màn hoặc driver NVIDIA báo Code 43.
- Xanh màn khi cài driver, chơi game hoặc chạy benchmark.
- RTX không nhận đủ 8GB VRAM hoặc lỗi một kênh bộ nhớ.
- RAM LPDDR5X onboard lỗi làm máy treo ngẫu nhiên hoặc không khởi động.
- Intel Arc hoạt động nhưng RTX mất nhận do nguồn GPU, BIOS hoặc chip.
Lỗi tản nhiệt, SSD và ngoại vi
- CPU chạm ngưỡng nhiệt cao, quạt chạy mạnh và tụt xung khi tải dài.
- Vật liệu dẫn nhiệt lỏng tràn khỏi vùng CPU/GPU gây chập hoặc oxy hóa.
- Không nhận SSD M.2, mất ổ sau sleep hoặc báo không có thiết bị boot.
- Thunderbolt/USB-C, HDMI, USB-A, microSD hoặc audio mất nhận.
- Màn hình 120Hz/165Hz chớp, mất hình hoặc sai tần số quét.
- Máy vào nước ở cạnh cổng hoặc khu vực bàn phím gây oxy hóa nhiều đường nguồn.
Nên sửa hay thay main PHN14-51-79UB?
Main tích hợp CPU, RAM, GPU NVIDIA và VRAM nên giá trị cao và mật độ linh kiện lớn. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU/GPU, RAM/VRAM, BIOS/EC và khu vực bị ảnh hưởng.
Có thể cân nhắc sửa khi
- Lỗi khu trú ở jack DC-in, USB-C, HDMI, USB-A, microSD hoặc audio.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn CPU/GPU.
- BIOS/EC lỗi nhưng CPU, GPU, RAM, VRAM và SSD vẫn ổn định.
- Không nhận SSD do socket M.2, nguồn 3,3V hoặc đường PCIe.
- Oxy hóa nhẹ hoặc vật liệu dẫn nhiệt tràn được phát hiện sớm.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay main khi
- Core Ultra 7 155H lỗi, không khởi tạo hoặc chập nguồn lõi.
- RTX 4070 hoặc nhiều chip VRAM lỗi, sửa lại vẫn tái phát.
- RAM LPDDR5X onboard lỗi nhiều chip hoặc đứt đường dữ liệu sâu.
- Chập nặng đồng thời mạch sạc, nguồn CPU, GPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chơi game.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số main Acer Predator Helios Neo 14 PHN14-51-79UB Core Ultra 7 155H RTX 4070.
| Tên sản phẩm | Main Acer Predator Helios Neo 14 PHN14-51-79UB CPU Core Ultra 7 155H RTX 4070 |
|---|---|
| Dòng máy tương thích | Acer Predator Helios Neo 14 PHN14-51-79UB, machine part number NH.QRNAA.001 |
| Mã main Acer OEM | NB.QQM11.004 |
| Board / platform | Taycan_MTH; mã silk-screen và revision PCB cần đối chiếu trực tiếp trên bo mạch thật |
| Mô tả Acer | MAIN BD.W/CPU.U7155H.OB16GB.GN21-X6 |
| CPU | Intel Core Ultra 7 155H onboard, 16 nhân gồm 6 P-core + 8 E-core + 2 LP E-core, 22 luồng, Turbo tối đa 4.80GHz, 24MB Intel Smart Cache, công suất cơ bản 28W |
| NPU | Intel AI Boost tích hợp trong CPU, hỗ trợ xử lý tác vụ AI cục bộ |
| GPU tích hợp | Intel Arc Graphics tích hợp, dùng chung RAM hệ thống |
| GPU rời | NVIDIA GeForce RTX 4070 Laptop GPU, 8GB GDDR6, công suất đồ họa tối đa nền máy tới 125W |
| RAM hỗ trợ | 16GB LPDDR5X-6400 onboard, dual-channel, không có khe SO-DIMM và không nâng cấp dung lượng |
| Ổ cứng hỗ trợ | 1 khe M.2 2280 PCIe Gen4 x4 NVMe; Acer khuyến nghị SSD một mặt; cấu hình xuất xưởng 1TB |
| Khe trên main | 1 khe SSD M.2 2280, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, eDP, bàn phím, touchpad, loa, hai quạt, camera, mic, bo mode key và bo nút nguồn |
| Cổng ngoài | 2 USB-A 3.2 Gen 2 10Gbps; 2 USB-C 3.2 Gen 2 10Gbps gồm Thunderbolt 4, hỗ trợ DisplayPort và USB charging; 1 HDMI 2.1; 1 microSD; 1 audio 3.5mm; 1 DC-in; không có RJ-45 |
| Màn hình SKU 79UB | 14,5 inch WQXGA 2560×1600, tỷ lệ 16:10, IPS chống chói, 120Hz, không cảm ứng; cần đối chiếu panel thực tế vì nền PHN14-51 còn có bản WQXGA+ 3072×1920 165Hz |
| Pin | Pin Li-ion 4 cell 76Wh |
| Sạc | Adapter Acer 230W đầu tròn 5,5mm; nền máy hỗ trợ nhận nguồn USB-C 65W cho tác vụ nhẹ |
| Không dây | Killer Wi-Fi 6E AX1675i 2x2 và Bluetooth 5.3 trở lên |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói gia hạn lên tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, adapter ngắt | Jack DC, MOSFET đầu vào, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter 230W chuẩn, ngắt pin và đo trở kháng/dòng đầu vào. |
| Đèn sáng vài giây rồi tắt | BIOS/EC, RAM onboard, CPU/GPU, nguồn thứ cấp hoặc bảo vệ nhiệt. | Tháo SSD, reset EC, kiểm trình tự nguồn, RAM training và tín hiệu quạt. |
| RTX báo Code 43 | Driver, BIOS, nguồn GPU, chip GPU hoặc VRAM. | Cài driver sạch, kiểm Device ID, nguồn GPU/VRAM và chạy stress test. |
| Sọc hình/vỡ hình | VRAM, GPU, nguồn nhớ, panel hoặc cáp eDP. | So sánh màn trong/HDMI/USB-C, test VRAM và theo dõi nhiệt độ. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe. | Đổi SSD một mặt chuẩn Gen4, đo nguồn socket và kiểm BIOS. |
| USB-C/Thunderbolt mất nhận | Cổng, IC bảo vệ, controller Type-C, firmware hoặc đường tín hiệu. | Thử cáp/dock chuẩn, kiểm dữ liệu, xuất hình và nhận nguồn từng cổng. |
| Màn 120Hz/165Hz không đúng | Panel, cáp eDP, EDID, driver hoặc cấu hình BIOS. | Đọc mã panel, kiểm cáp 120/165Hz và chọn đúng tần số trong hệ điều hành. |
| Máy quá nhiệt/tự tắt | Bụi, quạt, heatsink, vật liệu dẫn nhiệt, VRM hoặc adapter. | Kiểm hai quạt, khe thoát nhiệt, áp lực heatsink, nhiệt CPU/GPU và công suất tải. |
| Máy vào nước hoặc dính vật liệu dẫn nhiệt | Oxy hóa/chập vùng CPU, GPU, VRAM, USB-C hoặc nguồn. | Ngắt pin, không cấp nguồn, soi toàn bo và vệ sinh/đo chập trước khi thử máy. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra adapter 230W, Core Ultra 7 155H, NPU, Intel Arc, RTX 4070/VRAM, RAM LPDDR5X, SSD M.2, màn hình, USB-C, HDMI, microSD, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, RTX, hình ảnh, RAM, SSD, USB-C, nhiệt độ, lịch sử vào nước và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 230W, pin, SSD, BIOS/EC, GPU/VRAM, panel, USB-C, HDMI, Wi-Fi và hệ thống tản nhiệt.
-
Đối chiếu đúng main
Xác minh PHN14-51-79UB, NH.QRNAA.001, Ultra 7 155H, RAM 16GB, RTX 4070 và NB.QQM11.004.
-
Báo phương án rõ ràng
Thông báo khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, xử lý vật liệu dẫn nhiệt đúng kỹ thuật và chạy test CPU, GPU, VRAM, SSD, màn hình, cổng cùng nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter 230W, vệ sinh tản nhiệt định kỳ.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ main NB.QQM11.004 đã thay theo điều kiện trên phiếu. Xem chính sách bảo hành Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Predator Helios Neo 14 PHN14-51-79UB.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do nguồn không phù hợp, tự ý tháo tản hoặc làm tràn vật liệu dẫn nhiệt gây lỗi mới.
Xem chính sách bảo hành
Khách gửi máy từ xa nên xem trước chính sách bảo hành Trung Tâm Laptop LD để nắm điều kiện đổi và hỗ trợ.
Ảnh đóng gói bo mạch gửi tỉnh
Main tích hợp CPU, RAM, GPU và VRAM, có nhiều chip BGA cùng cổng USB-C nên cần túi chống tĩnh điện, tấm bảo vệ chip, đệm cổng, nẹp chống cong và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
PHN14-51-79UB dùng main mã nào?
Main Acer OEM được đối chiếu là NB.QQM11.004, mô tả Ultra 7 155H, RAM onboard 16GB và GPU GN21-X6 tương ứng RTX 4070.
Mã PCB in trực tiếp trên bo là gì?
Tài liệu máy dùng tên nền Taycan_MTH, nhưng mã silk-screen/revision trên PCB cần đọc trực tiếp từ ảnh main thật; không nên tự gán mã khi chưa có ảnh.
Core Ultra 7 155H có bao nhiêu nhân và luồng?
CPU có 16 nhân gồm 6 P-core, 8 E-core và 2 LP E-core, tổng 22 luồng, Turbo tối đa 4.80GHz và 24MB cache.
GPU của bản 79UB là loại nào?
Bản PHN14-51-79UB được ghi nhận dùng NVIDIA GeForce RTX 4070 Laptop GPU 8GB GDDR6.
RAM có nâng cấp được không?
Không. 16GB LPDDR5X được hàn trực tiếp trên main, không có khe SO-DIMM; muốn tăng dung lượng phải thay main phiên bản 32GB phù hợp.
Máy có mấy khe SSD?
Máy chỉ có một khe M.2 2280 PCIe Gen4 NVMe và Acer ưu tiên SSD một mặt.
Màn hình 79UB là 120Hz hay 165Hz?
Cấu hình 79UB được tài liệu đánh giá ghi nhận là 2560×1600 120Hz. Nền PHN14-51 còn có bản 3072×1920 165Hz nên phải đối chiếu mã panel/cáp thật.
USB-C có sạc được máy không?
Nền máy có thể nhận nguồn USB-C 65W cho tác vụ nhẹ, nhưng chơi game và tải nặng phải dùng adapter 230W để đủ công suất.
Máy có cổng LAN RJ-45 không?
Không. Máy dùng Wi-Fi 6E; kết nối mạng dây cần adapter USB-C/USB-A sang Ethernet.
Pin và sạc chuẩn là loại nào?
Máy dùng pin 76Wh và adapter Acer 230W đầu tròn 5,5mm.
