Thay main Acer Predator Helios 300 PH317-55 i7-11800H LA-L191P đúng mã
Đúng nền Compal GH53G LA-L191P, CPU Intel Core i7-11800H, Intel UHD Graphics và GPU NVIDIA GeForce RTX 3050 Ti 4GB, RTX 3060 6GB hoặc RTX 3070 8GB theo Acer P/N. Main hỗ trợ hai khe RAM DDR4-3200, hai vị trí SSD M.2 NVMe, khay ổ SATA 2,5 inch theo bộ cáp, Thunderbolt 4, HDMI 2.1, Mini DisplayPort 1.4, LAN Gigabit, màn hình 17,3 inch FHD/QHD và hệ thống hai quạt. Laptop LD kiểm tra đúng GPU, VRAM, revision PCB, BIOS/EC, nguồn CPU/GPU và toàn bộ cổng trước khi sửa hoặc thay bo mạch.
- GH53G LA-L191P
- CPU i7-11800H
- 2 khe DDR4
- 2 SSD M.2
- Thunderbolt 4
- FHD 144Hz / QHD 165Hz

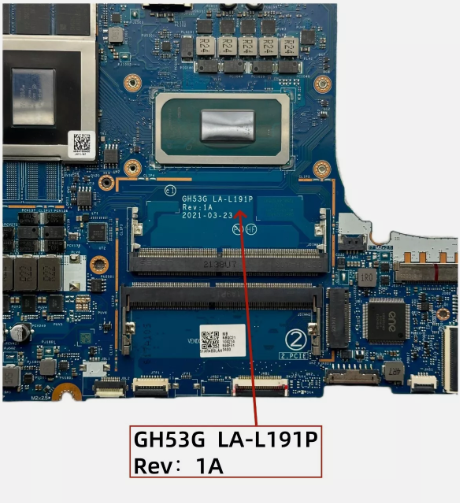

Xác thực kỹ thuật: PH317-55 i7-11800H có nhiều main LA-L191P khác nhau theo GPU, VRAM, Acer P/N và revision 1A/1B/1C. Bản RTX 3060 6GB được đối chiếu với Acer P/N NB.QB611.002; các bản RTX 3050 Ti và RTX 3070 phải kiểm tra tem main, chip GPU, VRAM và mã máy đầy đủ trước khi thay.

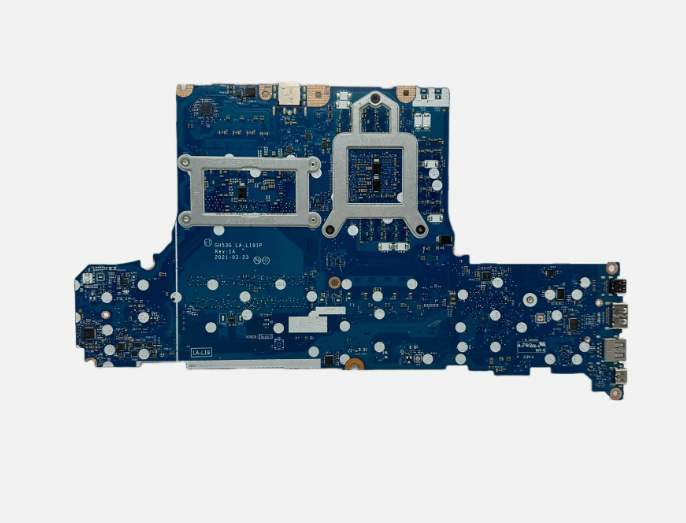

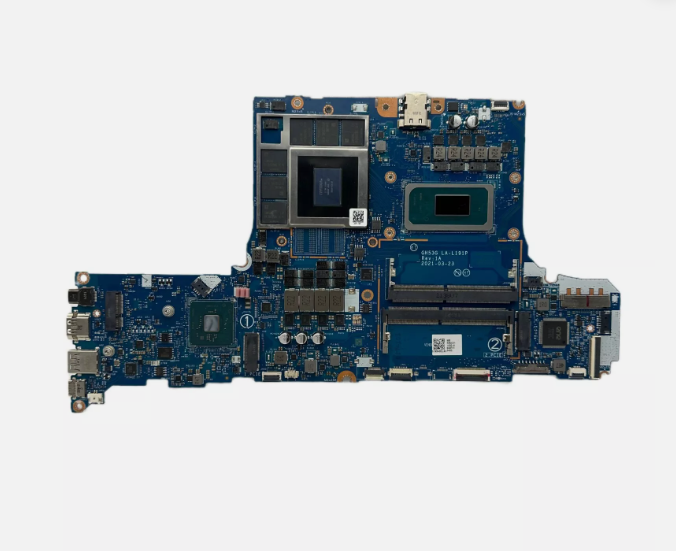

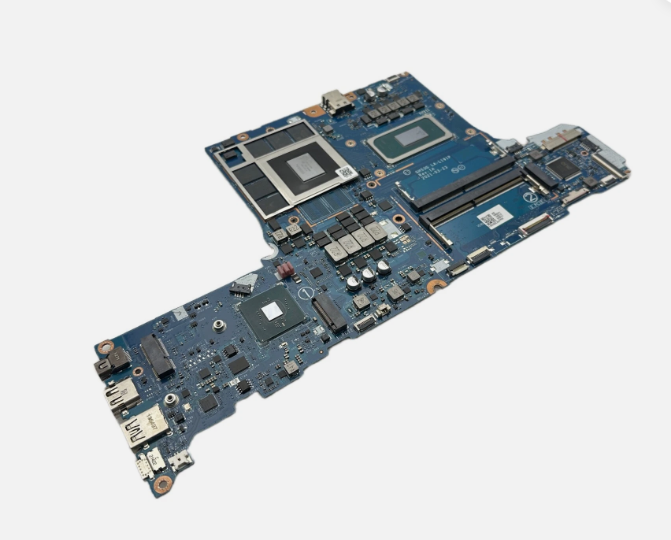

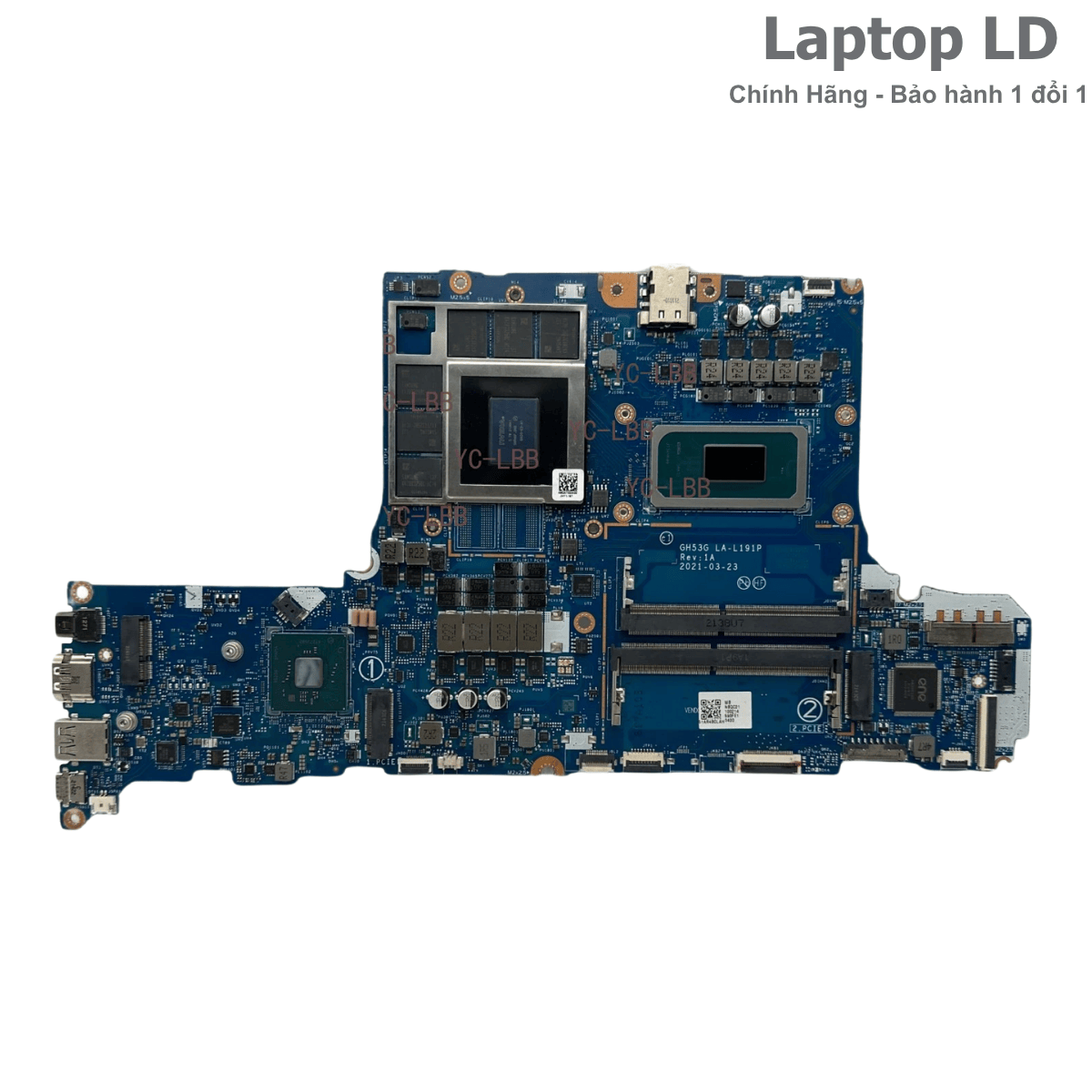

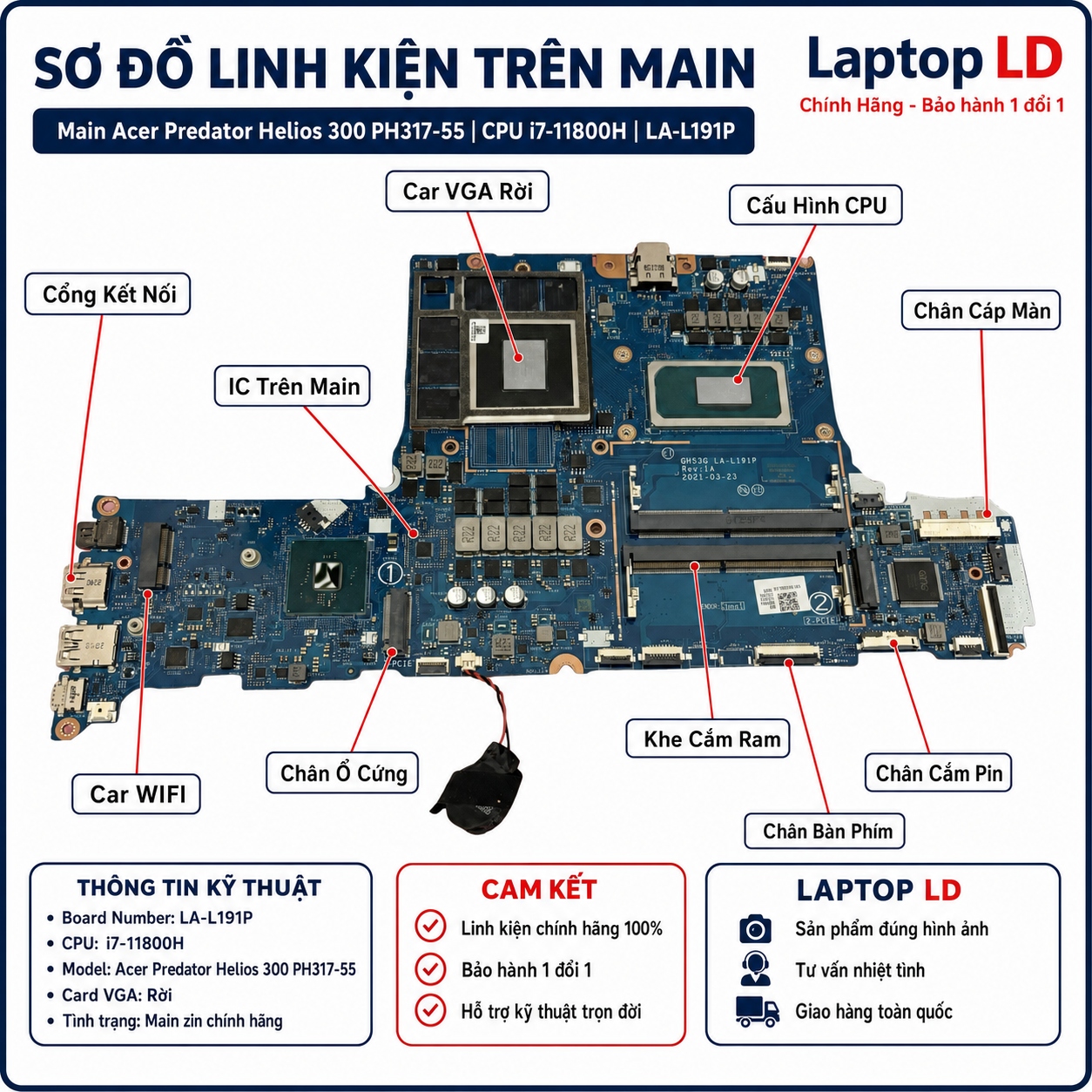

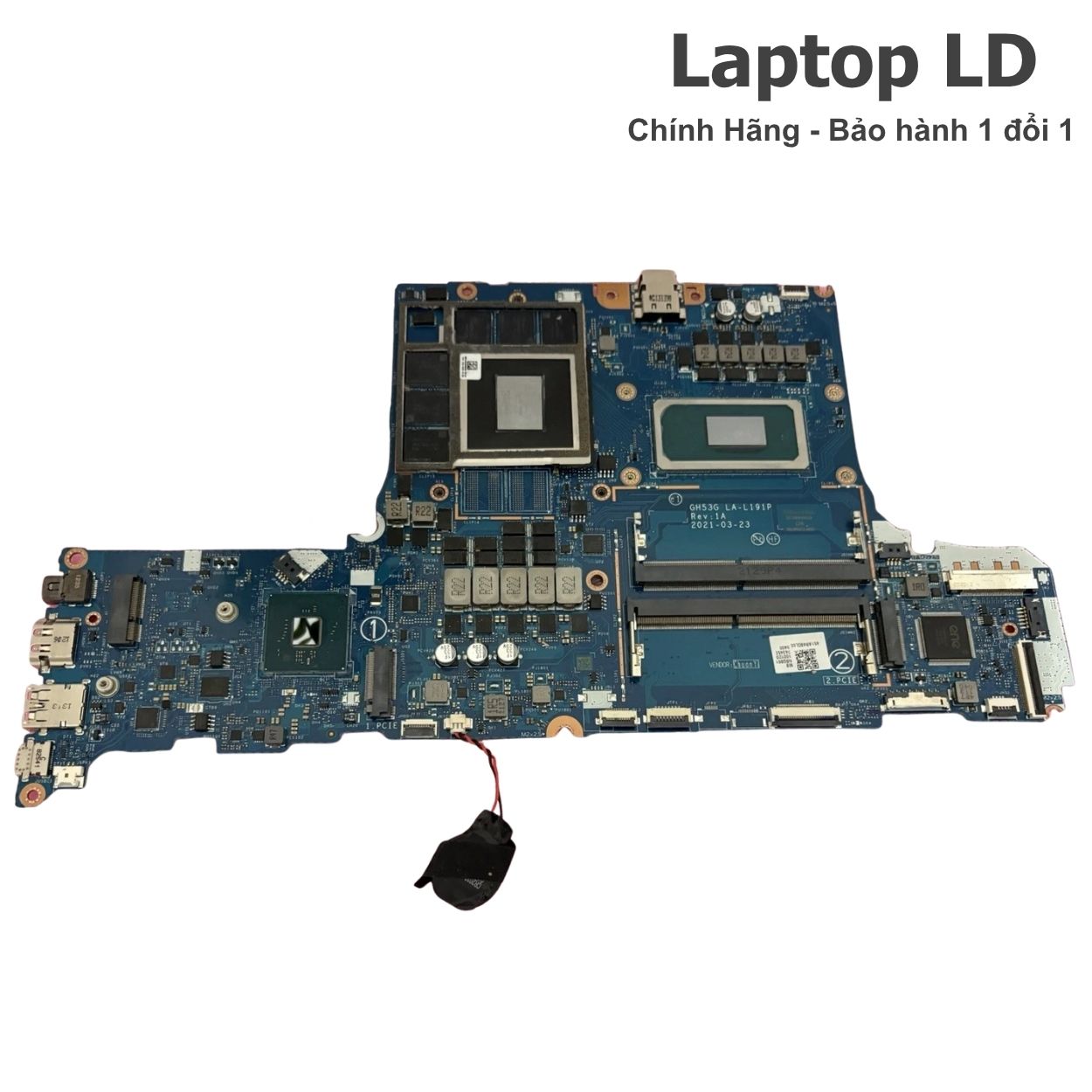

Vị trí linh kiện trên main Acer Predator Helios 300 PH317-55 i7-11800H LA-L191P
Ảnh thực tế giúp nhận biết CPU i7-11800H, GPU NVIDIA, các chip VRAM GDDR6, chipset HM570/PCH, hai khe DDR4, hai khe SSD M.2, đầu SATA 2,5 inch, module Wi-Fi, mạch sạc, HDMI, Mini DisplayPort, Thunderbolt 4, LAN và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa, camera cùng bo I/O.
Cần gửi gì để Laptop LD báo đúng main?
Tên PH317-55 chưa đủ để đặt main vì cùng CPU i7-11800H có nhiều GPU và Acer P/N khác nhau. Khách nên gửi tem máy, ảnh main và ảnh chip GPU/VRAM.
Thông tin nên gửi trước
- Ảnh tem đáy máy ghi đầy đủ PH317-55-xxxx và mã NH.QB5/NH.QB6/NH.QB7.

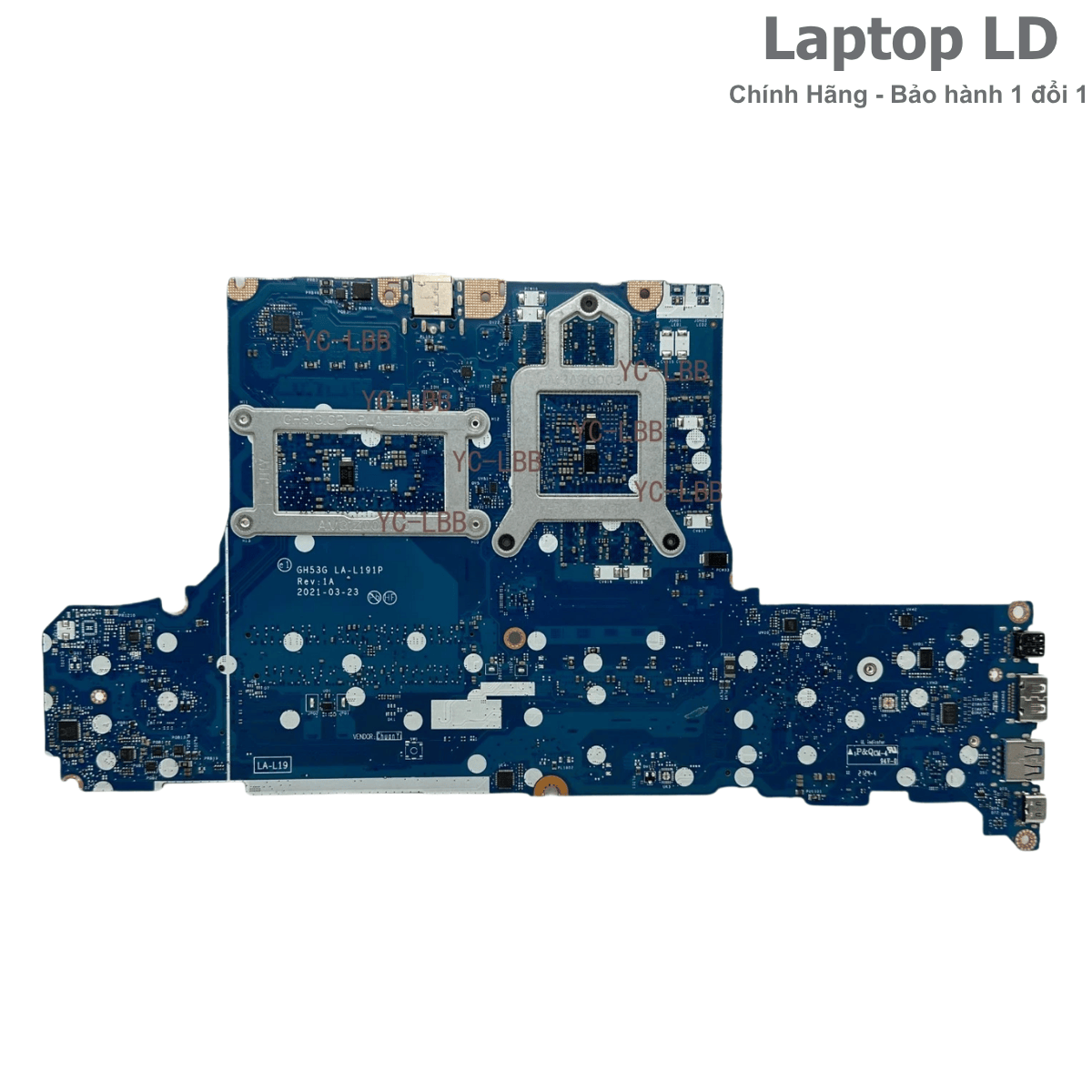

- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh dòng GH53G LA-L191P và revision 1A/1B/1C trên PCB.
- Ảnh tem Acer P/N như NB.QB611.002 hoặc mã thực tế.
- Ảnh CPU i7-11800H, chip RTX 3050 Ti/3060/3070 và toàn bộ VRAM.
- Ảnh hai khe RAM, hai khe SSD M.2, đầu SATA và module Wi-Fi.

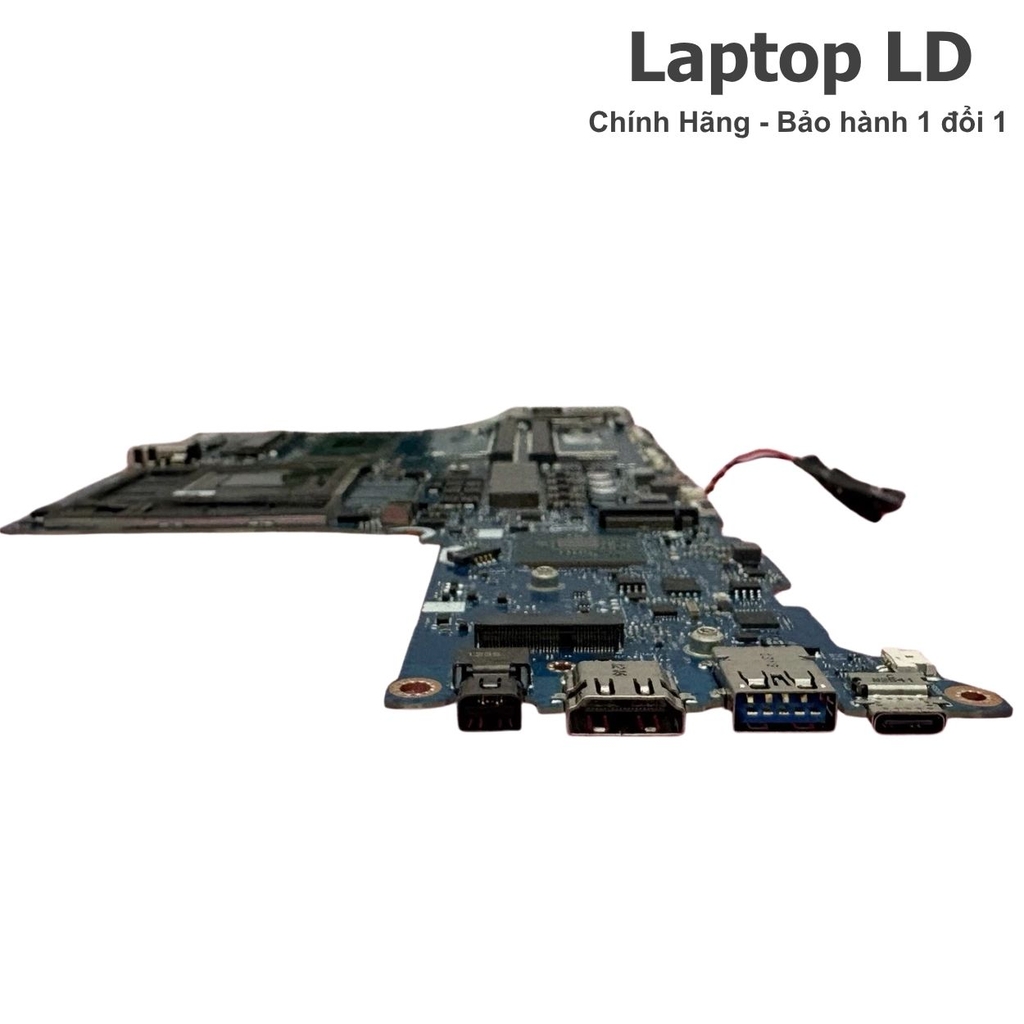

- Ảnh Mini DisplayPort, HDMI, Thunderbolt 4, LAN và đầu nguồn DC.
- Mô tả lỗi: không nguồn, không sạc, không hình, lỗi GPU, sọc hình, mất RAM/SSD, quạt hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Khóa đúng PH317-55, i7-11800H và LA-L191P.
- Phân biệt RTX 3050 Ti 4GB, RTX 3060 6GB và RTX 3070 8GB.
- Đối chiếu đúng Acer P/N, VRAM, BIOS/EC và revision PCB.
- Tránh nhầm main Nitro 5 hoặc Triton có cùng nền GH53G.
- Xác nhận đúng Mini DisplayPort, cáp màn và bo I/O.
- Khoanh vùng lỗi main với adapter, RAM, SSD, màn hình, quạt hoặc cáp.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main PH317-55 i7-11800H được báo theo GPU, VRAM, Acer P/N, revision PCB, tình trạng bo mạch và gói bảo hành.
Công lắp
Khi thay main tại Laptop LD, máy được kiểm tra hai quạt, tản nhiệt CPU/GPU, RAM, SSD, SATA, màn hình, Wi-Fi, LAN và toàn bộ cổng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu; có gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng GPU/P/N. Main lỗi GPU, VRAM, PCH, BIOS/EC hoặc vào nước diện rộng cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng PH317-55, i7-11800H, GH53G LA-L191P và revision.
- Xác nhận đúng RTX 3050 Ti 4GB, RTX 3060 6GB hoặc RTX 3070 8GB.
- Kiểm tra adapter 230W/330W, HDMI 2.1, Mini DisplayPort 1.4, Thunderbolt 4 và LAN.
- Kiểm tra hai khe DDR4, hai SSD M.2, SATA 2,5 inch, Wi-Fi, màn hình và nhiệt độ.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Main LA-L191P i7-11800H dùng cho cấu hình nào?
Các cấu hình PH317-55 thường gặp
- PH317-55 i7-11800H + RTX 3050 Ti 4GB GDDR6.
- PH317-55 i7-11800H + RTX 3060 6GB GDDR6.
- PH317-55 i7-11800H + RTX 3070 8GB GDDR6.
- Board Compal GH53G LA-L191P revision 1A/1B/1C.
- Hai khe RAM DDR4-3200 dual-channel.
- Hai vị trí SSD M.2 NVMe và khay SATA 2,5 inch theo bộ cáp.
- Màn 17,3 inch FHD 144Hz hoặc QHD 165Hz.
- Hệ thống hai quạt AeroBlade và adapter công suất cao.
Không nên thay chéo khi chưa kiểm
- Không nhầm RTX 3050 Ti với RTX 3060 hoặc RTX 3070.
- Không mua theo LA-L191P nếu chưa kiểm Acer P/N và VRAM.
- Không dùng BIOS Nitro/Triton cho Predator dù PCB tương tự.
- Không nhầm i7-11800H với i5-11400H hoặc i9-11900H.
- Không bỏ qua Mini DisplayPort và layout cổng phía sau.
- Không dùng adapter 230W cho bản yêu cầu 330W khi tải GPU cao.
- Không kết luận lỗi main trước khi loại trừ RAM, SSD, panel, cáp và adapter.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp |
|---|---|---|
| Model | Acer Predator Helios 300 PH317-55, màn 17,3 inch. | Nhầm PH315-54/PH315-55, Nitro AN517 hoặc Triton PT315. |
| Platform | Compal GH53G LA-L191P, revision 1A/1B/1C. | Chỉ nhìn hình bo mà không kiểm revision và firmware. |
| CPU | i7-11800H, 8 nhân, 16 luồng, Turbo tối đa 4.60GHz. | Nhầm i5-11400H hoặc i9-11900H. |
| GPU | RTX 3050 Ti 4GB, RTX 3060 6GB hoặc RTX 3070 8GB theo SKU. | Mua sai GPU/VRAM làm lệch BIOS, nguồn và tản nhiệt. |
| Acer P/N RTX 3060 | NB.QB611.002 – i7-11800H, GN20-E3, 6GB. | Nhầm mã dành cho RTX 3050 Ti hoặc RTX 3070. |
| RAM | 2 khe SO-DIMM DDR4-3200; nền phần cứng hỗ trợ tới 64GB, nhiều SKU Acer công bố 32GB. | Dùng nhầm DDR5 hoặc chỉ kiểm giới hạn của một SKU bán lẻ. |
| Ổ cứng | 2 vị trí M.2 NVMe và 1 khay SATA 2,5 inch khi có cáp/khay nâng cấp. | Bỏ sót khe thứ hai hoặc cắm sai cáp SATA. |
| Cổng ngoài | 3 USB-A, 1 USB-C Thunderbolt 4, HDMI 2.1, MiniDP 1.4, RJ-45, audio, DC-in. | Ghi khe thẻ nhớ hoặc bỏ sót Mini DisplayPort. |
| Sạc | 230W cho nhiều bản RTX 3050 Ti/3060; 330W thường dùng với RTX 3070 cấu hình cao. | Dùng sạc thiếu công suất gây tụt xung hoặc xả pin khi tải. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem Acer, LA-L191P, P/N, GPU, VRAM và cụm cổng trước khi đặt hàng.

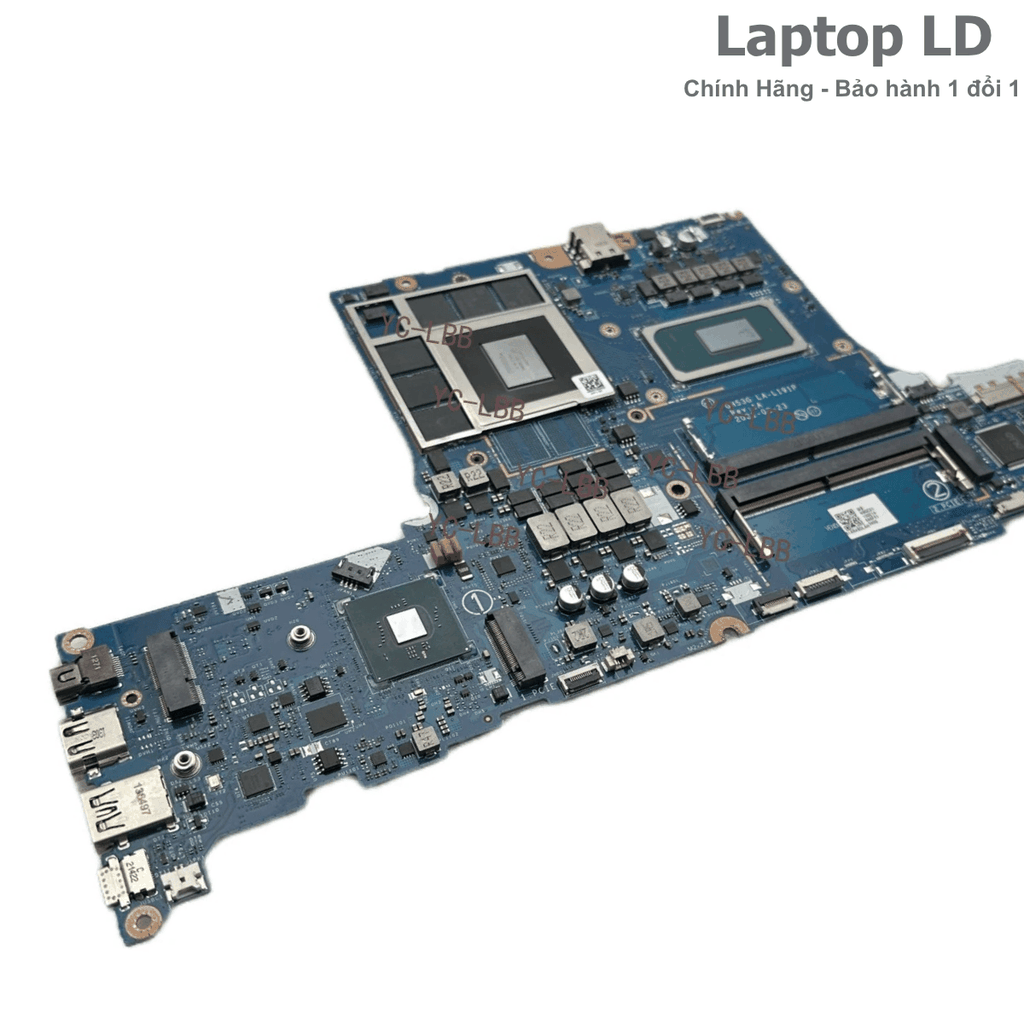

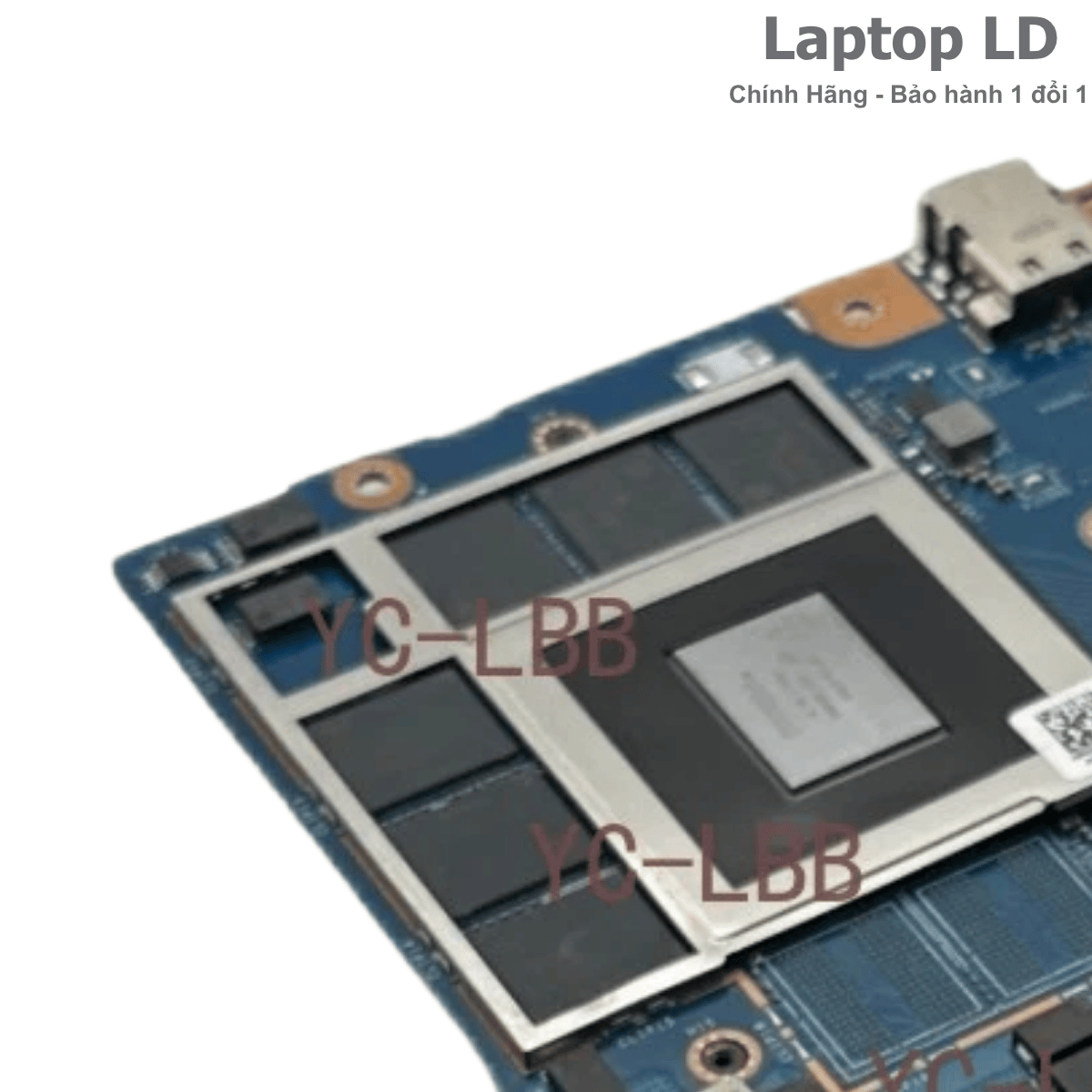

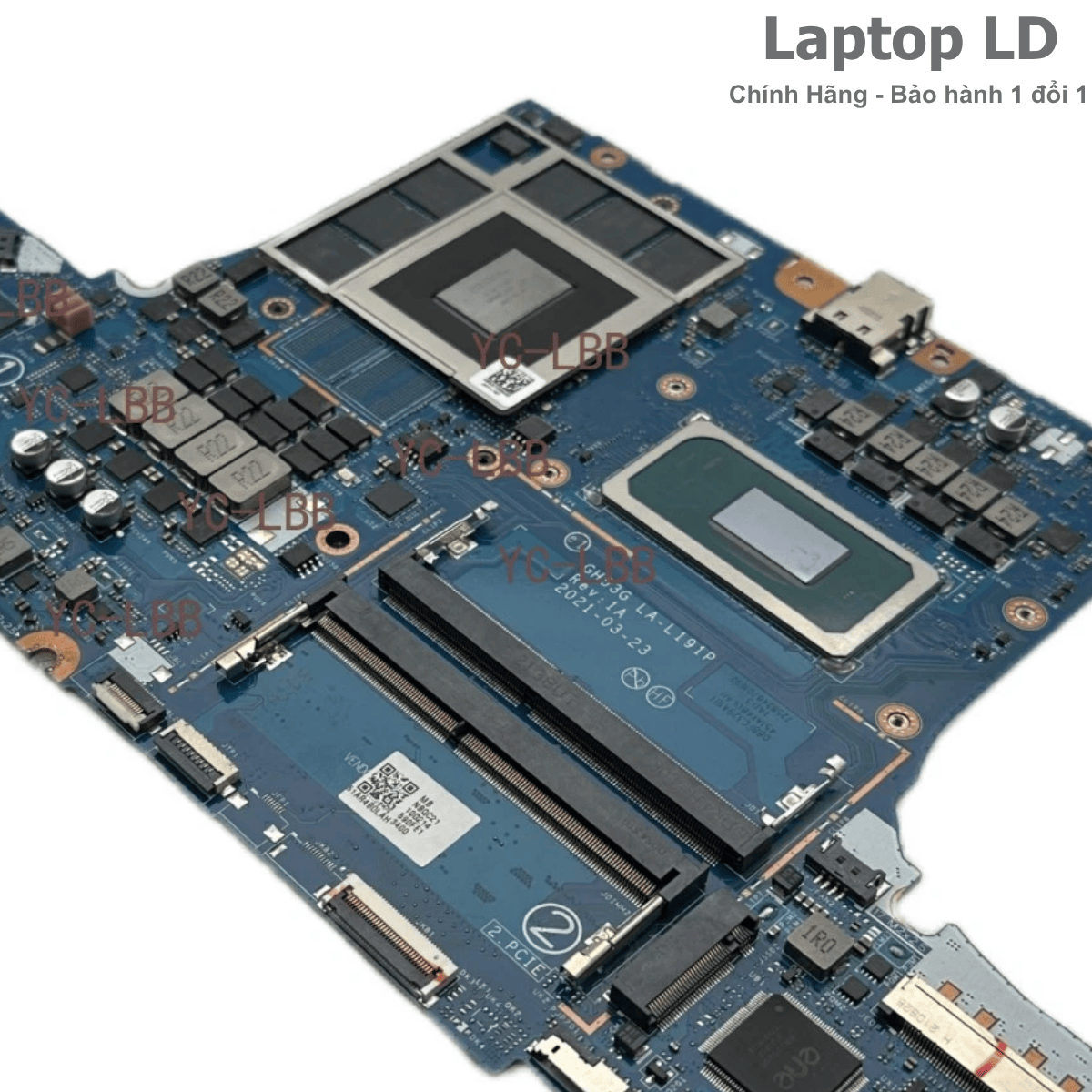

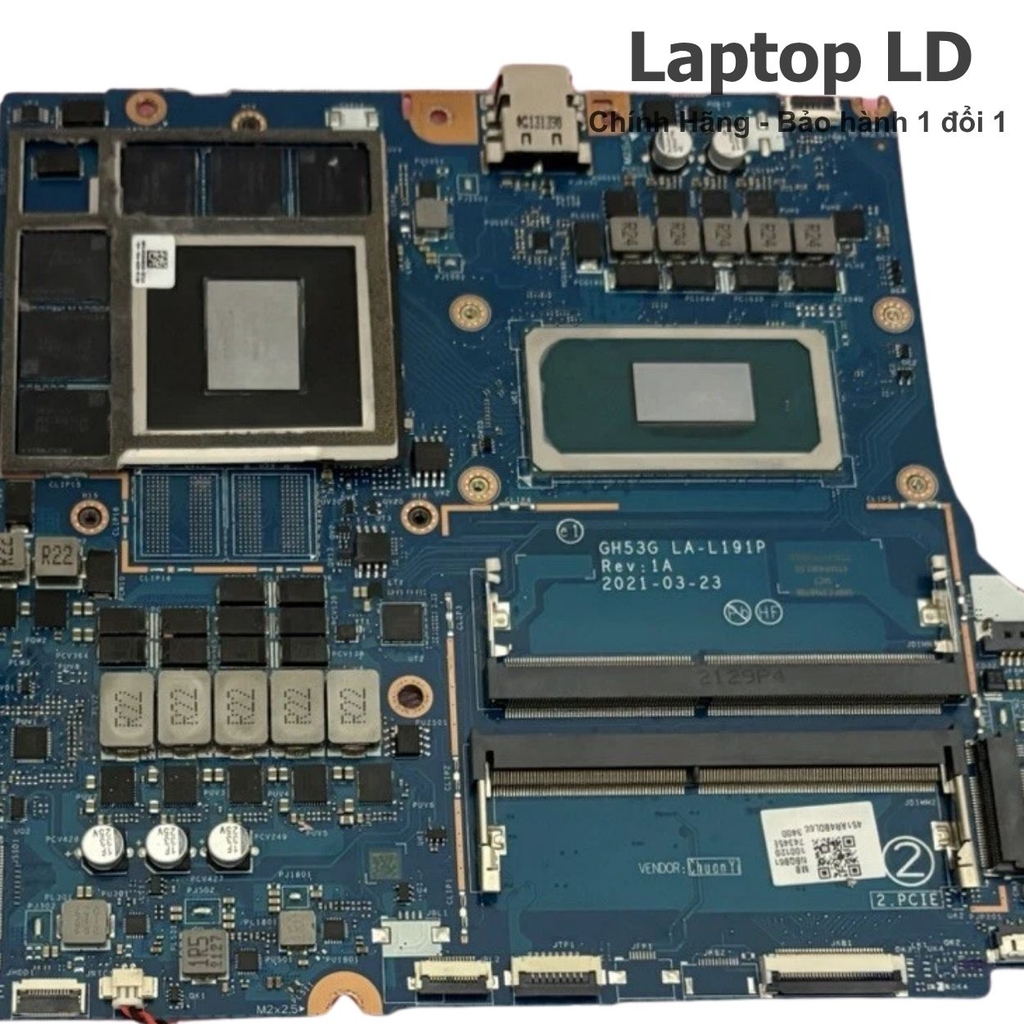

Ảnh chi tiết CPU, GPU, VRAM, RAM và SSD trên main PH317-55
Nhóm ảnh giúp đối chiếu đúng CPU i7-11800H, Intel UHD, GPU NVIDIA, VRAM GDDR6, HM570/PCH, hai khe DDR4, hai SSD M.2, đầu SATA, Wi-Fi, nguồn GPU và các cổng hình ảnh.
Dấu hiệu nên kiểm tra bo mạch Acer Predator Helios 300 PH317-55
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi, đèn nguồn tắt sau vài giây hoặc adapter tự ngắt.
- Cắm sạc nhưng pin không tăng, máy tụt pin khi chơi game hoặc render.
- Jack DC nóng, lỏng hoặc mất tiếp xúc theo góc cắm.
- Máy bật rồi tắt trước logo, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, GPU, RAM, PCH hoặc SSD.
- Máy tự tắt khi tải cao do adapter, VRM hoặc nhiệt độ không ổn định.
Lỗi GPU, VRAM và hình ảnh
- Có nguồn nhưng màn đen, không xuất HDMI/MiniDP hoặc treo logo Predator.
- Sọc hình, vỡ hình, nhấp nháy hoặc driver NVIDIA báo Code 43.
- Máy xanh màn khi cài driver, benchmark hoặc chơi game.
- GPU không nhận đúng dung lượng VRAM 4GB/6GB/8GB.
- HDMI hoặc Mini DisplayPort mất hình trong khi USB-C DisplayPort vẫn hoạt động.
- GPU/VRAM nóng bất thường, mất nguồn lõi hoặc lỗi sau quá nhiệt.
Lỗi RAM, SSD, quạt và ngoại vi
- Không nhận một thanh hoặc một khe RAM DDR4.
- Không nhận một trong hai SSD M.2 hoặc ổ SATA 2,5 inch.
- Quạt CPU/GPU không quay, báo lỗi tach hoặc chạy tối đa liên tục.
- Thunderbolt 4, USB-A, LAN, Wi-Fi, audio hoặc camera mất nhận.
- Máy nóng vùng PCH/SSD, tụt xung hoặc treo khi tải lưu trữ dài.
- Máy vào nước ở cụm cổng sau gây oxy hóa nguồn, HDMI, MiniDP, LAN và USB-C.
Nên sửa hay thay bo mạch PH317-55 LA-L191P?
Main tích hợp CPU, GPU NVIDIA và VRAM trên bo. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU/GPU, VRAM, PCH, BIOS/EC và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở DC-in, HDMI, MiniDP, USB-C, LAN, USB-A hoặc linh kiện bảo vệ.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn CPU/GPU.
- BIOS/EC lỗi nhưng CPU, GPU, VRAM, RAM và SSD vẫn ổn định.
- Không nhận SSD/SATA do socket, nguồn 3,3V/5V hoặc đường ngoại vi.
- Lỗi quạt do socket, MOSFET điều khiển hoặc tín hiệu tach.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
Nên thay bo mạch khi cần ổn định hơn
- CPU i7-11800H lỗi, không khởi tạo hoặc chập nguồn lõi.
- RTX hoặc nhiều chip VRAM lỗi, sửa lại vẫn tái phát.
- PCH/HM570 chập, lỗi nhiều đường PCIe/USB/SATA đồng thời.
- Chập nặng đồng thời mạch sạc, nguồn CPU, GPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi tải cao.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số nền main Acer Predator Helios 300 PH317-55 CPU i7-11800H board GH53G LA-L191P.
| Tên sản phẩm | Main Acer Predator Helios 300 PH317-55 CPU Intel Core i7-11800H board LA-L191P |
|---|---|
| Dòng máy tương thích | Acer Predator Helios 300 PH317-55; một số nền GH53G tương tự phải đối chiếu BIOS, cổng và Acer P/N |
| Mã main | GH53G LA-L191P |
| Revision PCB | REV:1A / REV:1B / REV:1C theo lô bo mạch |
| Acer P/N xác minh | NB.QB611.002 cho i7-11800H + RTX 3060 6GB; các GPU khác dùng P/N khác |
| CPU | Intel Core i7-11800H onboard, 8 nhân, 16 luồng, Turbo tối đa 4.60GHz, 24MB Intel Smart Cache, công suất cơ bản 45W |
| GPU tích hợp | Intel UHD Graphics tích hợp, dùng chung RAM hệ thống |
| GPU / VGA rời | NVIDIA GeForce RTX 3050 Ti Laptop GPU 4GB GDDR6; RTX 3060 Laptop GPU 6GB GDDR6; hoặc RTX 3070 Laptop GPU 8GB GDDR6 theo SKU/Acer P/N |
| RAM hỗ trợ | 2 khe SO-DIMM DDR4-3200, dual-channel; service guide hỗ trợ đến 64GB, nhiều cấu hình bán lẻ Acer công bố tối đa 32GB |
| Ổ cứng hỗ trợ | 2 vị trí SSD M.2 PCIe NVMe và 1 khay ổ SATA 2,5 inch khi có cáp/khay HDD Upgrade Kit |
| Khe trên main | 2 khe DDR4 SO-DIMM, 2 khe SSD M.2, đầu SATA 2,5 inch, khe M.2 Wi-Fi/Bluetooth, đầu pin, eDP, bàn phím, touchpad, loa, hai quạt, camera và bo I/O |
| Cổng ngoài | 2 USB-A 3.2 Gen 1; 1 USB-A 3.2 Gen 2; 1 USB-C 3.2 Gen 2 hỗ trợ Thunderbolt 4, DisplayPort và USB charging 5V/3A; HDMI 2.1; Mini DisplayPort 1.4; RJ-45 Gigabit; audio 3.5mm; DC-in |
| Màn hình tương thích | 17,3 inch IPS chống chói; FHD 1920×1080 144Hz hoặc QHD 2560×1440 165Hz theo SKU, không cảm ứng |
| Pin | Pin Li-ion/Li-polymer 4 cell khoảng 57–57,5Wh |
| Sạc | Adapter Acer đầu tròn 230W hoặc 330W tùy GPU/SKU |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói gia hạn lên tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, adapter ngắt | Jack DC, MOSFET đầu vào, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter đúng công suất, ngắt pin và đo trở kháng/dòng đầu vào. |
| Bật rồi tắt sau vài giây | BIOS/EC, RAM, CPU, GPU, PCH, quạt hoặc nguồn thứ cấp. | Tháo SSD/SATA, thử từng thanh RAM, kiểm quạt và theo dõi thứ tự nguồn. |
| RTX báo Code 43 | Driver, VBIOS, nguồn GPU, chip GPU hoặc VRAM. | Cài driver sạch, kiểm Device ID, nguồn GPU/VRAM và chạy stress test. |
| Sọc hình hoặc vỡ hình | VRAM, GPU, nguồn nhớ, panel hoặc cáp eDP. | So sánh màn trong với HDMI/MiniDP/USB-C và test VRAM. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc IMC trong CPU. | Thử từng thanh/khe, vệ sinh socket và kiểm nguồn DDR4. |
| Không nhận SSD/SATA | Ổ, socket, cáp SATA, nguồn 3,3V/5V, PCH hoặc đường PCIe. | Đổi ổ/cáp, kiểm từng khe và đo nguồn tại socket. |
| Quạt không quay | Quạt, socket, nguồn quạt, MOSFET điều khiển, EC hoặc tín hiệu tach. | Đổi quạt chuẩn, đo nguồn PWM/tach và kiểm trong PredatorSense. |
| Mất HDMI/MiniDP/USB-C | Cổng, IC bảo vệ, mux/retimer, GPU/iGPU hoặc đường tín hiệu. | Thử từng cổng với cáp/màn chuẩn và đối chiếu GPU điều khiển cổng. |
| Máy vào nước | Oxy hóa vùng nguồn, GPU/VRAM, PCH, cổng sau hoặc bo I/O. | Ngắt pin, soi toàn bo, đo chập và xử lý oxy hóa trước khi cấp nguồn. |

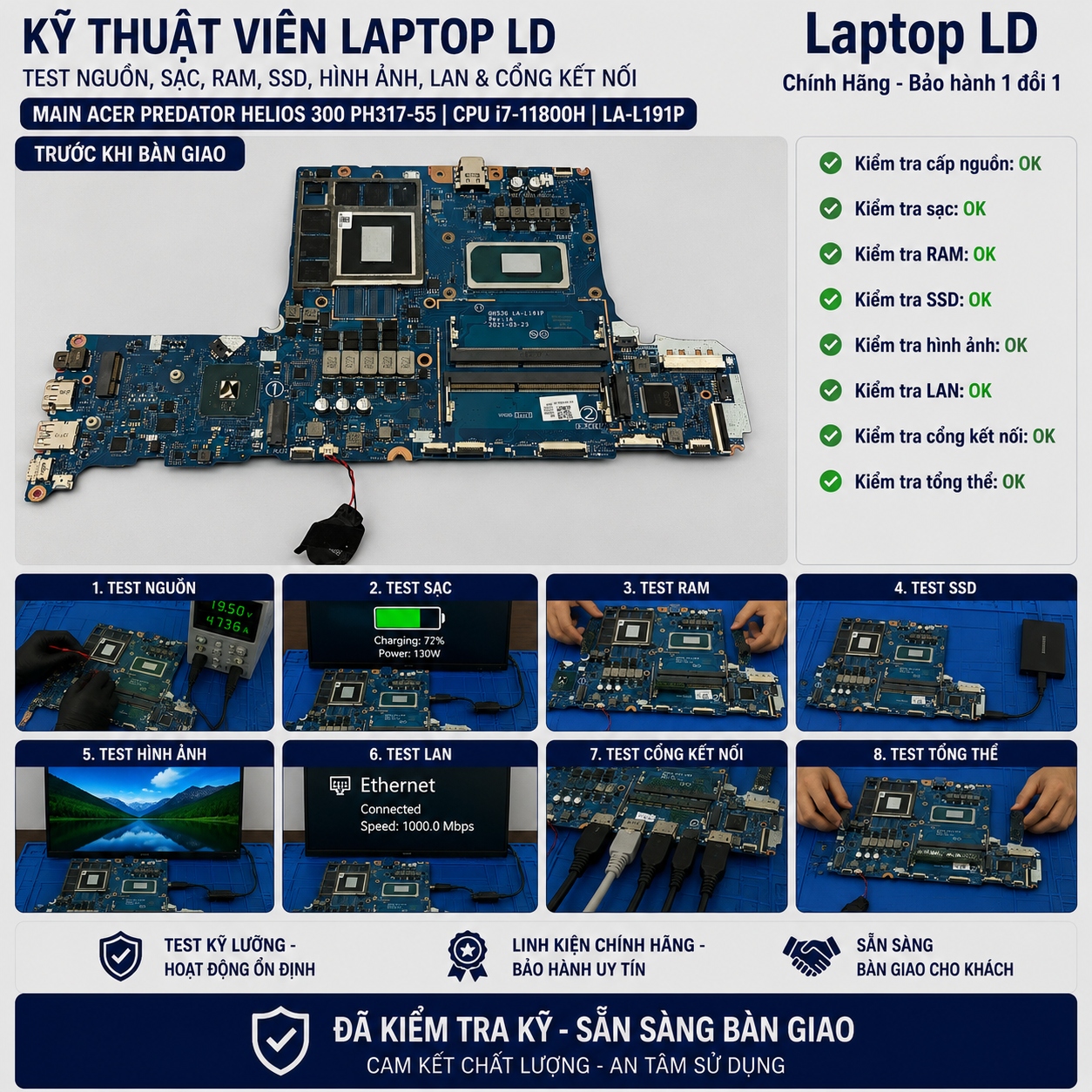

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra adapter, CPU i7-11800H, GPU/VRAM, hai khe DDR4, hai SSD M.2, SATA, màn hình, HDMI, MiniDP, Thunderbolt 4, LAN, Wi-Fi, quạt và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, GPU, hình ảnh, RAM, SSD/SATA, quạt, nhiệt độ, lịch sử vào nước và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, từng khe RAM, SSD, SATA, BIOS/EC, GPU/VRAM, PCH, màn hình, quạt và từng cổng.
-
Đối chiếu đúng main
Xác minh PH317-55, i7-11800H, GH53G LA-L191P, revision, GPU, VRAM và Acer P/N.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, thay vật liệu dẫn nhiệt phù hợp và chạy test CPU, GPU, VRAM, RAM, ổ lưu trữ, hình ảnh, cổng, quạt và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter đúng công suất, vệ sinh tản nhiệt định kỳ.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ main LA-L191P đã thay theo điều kiện ghi trên phiếu. Xem chính sách bảo hành Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Acer Predator Helios 300 PH317-55.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do nguồn không phù hợp, tự ép xung hoặc tự ý tháo sửa gây lỗi mới.
Xem chính sách bảo hành
Khách gửi máy từ xa nên xem trước chính sách bảo hành Trung Tâm Laptop LD để nắm rõ điều kiện đổi và hỗ trợ.

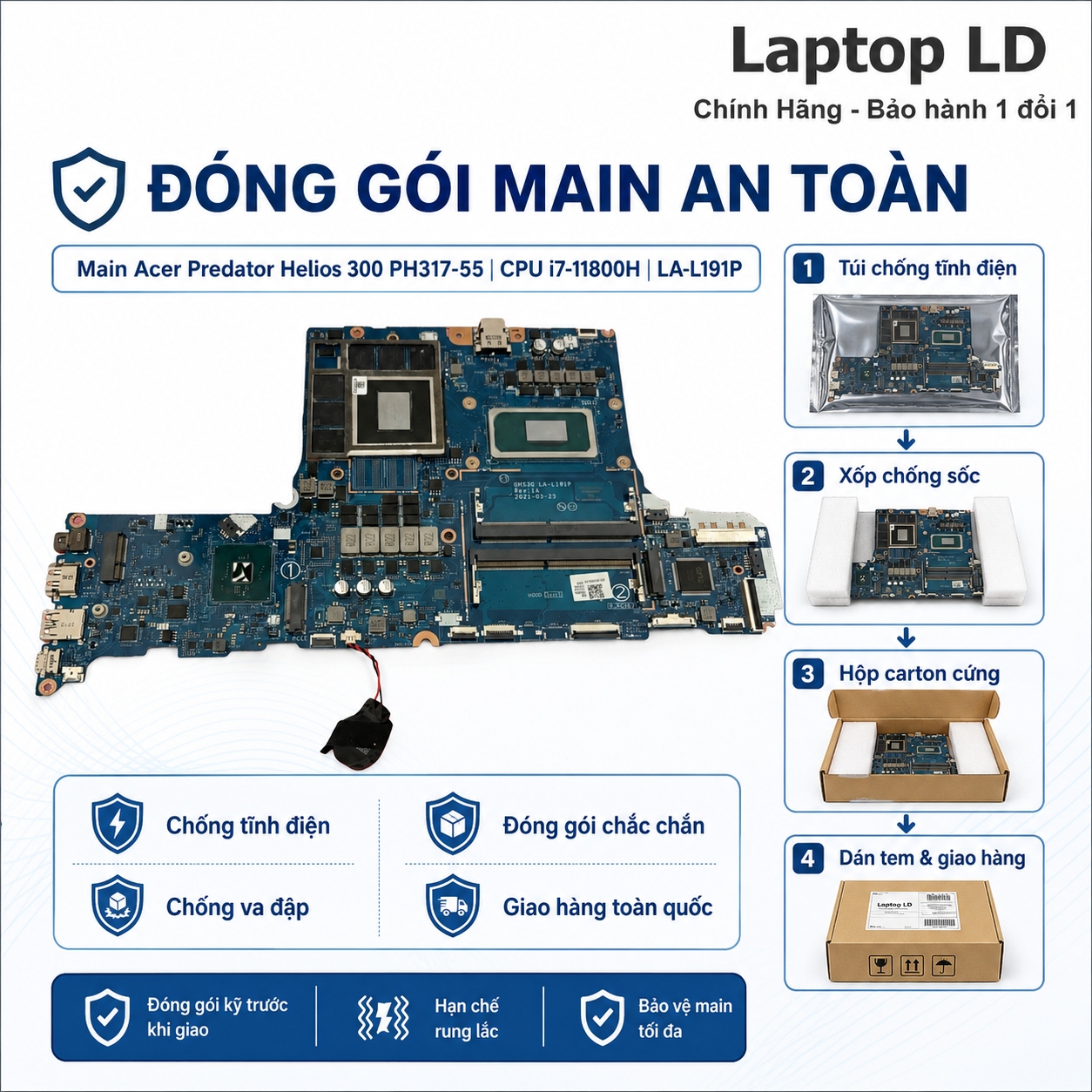

Ảnh đóng gói bo mạch gửi tỉnh
Main LA-L191P tích hợp CPU, GPU và VRAM, có hai khe RAM, hai socket SSD cùng nhiều cổng phía sau nên cần túi chống tĩnh điện, tấm bảo vệ chip, đệm cổng, nẹp chống cong và hộp cứng.
Câu hỏi thường gặp
Main PH317-55 dùng mã board nào?
Mã nền thường gặp là Compal GH53G LA-L191P, có các revision 1A, 1B hoặc 1C theo lô bo mạch.
CPU i7-11800H có bao nhiêu nhân và luồng?
CPU có 8 nhân, 16 luồng, Turbo tối đa 4.60GHz, cache 24MB và công suất cơ bản 45W.
PH317-55 i7-11800H có những GPU nào?
Các cấu hình chính hãng được ghi nhận gồm RTX 3050 Ti 4GB, RTX 3060 6GB và RTX 3070 8GB.
Acer P/N NB.QB611.002 là bản nào?
Đây là main PH317-55 i7-11800H dùng GPU GN20-E3, tương ứng RTX 3060 Laptop GPU 6GB.
RAM tối đa là 32GB hay 64GB?
Nhiều trang cấu hình bán lẻ Acer ghi tối đa 32GB, trong khi service guide của nền PH317-55 hỗ trợ 2 khe DDR4-3200 và tối đa 64GB. Khả năng thực tế phụ thuộc BIOS và module.
Máy có bao nhiêu vị trí ổ cứng?
Nền máy có hai vị trí SSD M.2 NVMe và một khay SATA 2,5 inch khi có đủ cáp cùng khay nâng cấp.
USB-C có phải Thunderbolt 4 không?
Có. Cổng USB-C hỗ trợ USB 3.2 Gen 2, Thunderbolt 4, DisplayPort và sạc thiết bị 5V/3A; không dùng để cấp nguồn chính cho laptop.
Màn hình có những lựa chọn nào?
Các cấu hình phổ biến gồm 17,3 inch FHD 144Hz và QHD 165Hz, tấm nền IPS chống chói.
Pin và sạc chuẩn là loại nào?
Máy dùng pin khoảng 57–57,5Wh; adapter thường là 230W hoặc 330W tùy GPU và SKU.
Bảo hành và giao hàng thế nào?
Main được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
