Laptop LD • Main MSI Stealth 15 A13VF
Thay main MSI Stealth 15 A13VF i7-13620H RTX 4060 MS-16V61 đúng mã
Đúng nền MSI MS-16V6, mã PCB MS-16V61 VER:1.1, MPN 607-16V61-08S, CPU Intel Core i7-13620H, Intel UHD Graphics và NVIDIA GeForce RTX 4060 Laptop GPU 8GB GDDR6. Main hỗ trợ hai khe RAM DDR5-5200, tối đa 64GB, hai khe SSD M.2 NVMe PCIe Gen4, HDMI 2.1, hai USB-C Gen2, hai USB-A Gen2 và LAN RJ-45. Laptop LD kiểm tra BIOS/EC, GPU, VRAM, nguồn 180W, USB-C Power Delivery, màn hình theo đúng SKU và toàn bộ đường nguồn trước khi sửa hoặc thay bo mạch.
- 607-16V61-08S
- CPU i7-13620H
- RTX 4060 8GB
- 2 khe DDR5
- 2 khe SSD Gen4
- HDMI 2.1
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD rà soát theo MSI Stealth 15 A13VF, machine type MS-16V6, CPU i7-13620H và RTX 4060 8GB. Dòng A13VF có nhiều SKU màn hình, RAM và SSD; trước khi thay cần đối chiếu tem A13VF-xxxx, mã MS-16V61, MPN, BIOS và chip GPU thực tế.

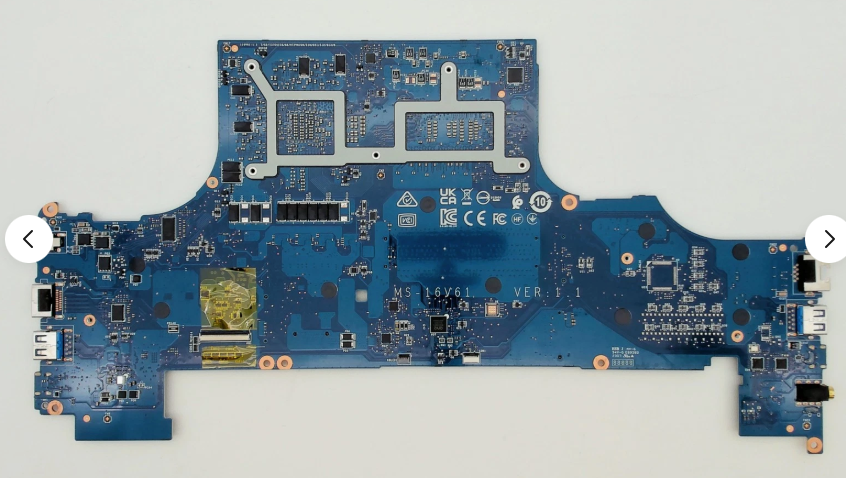

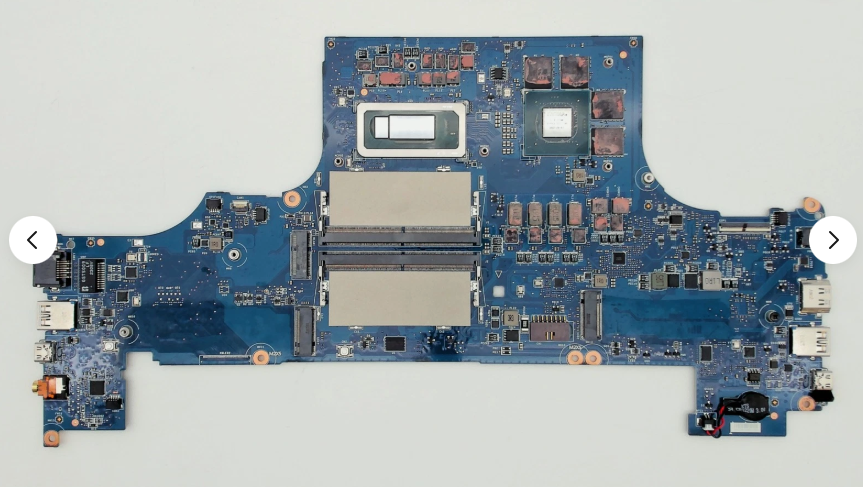

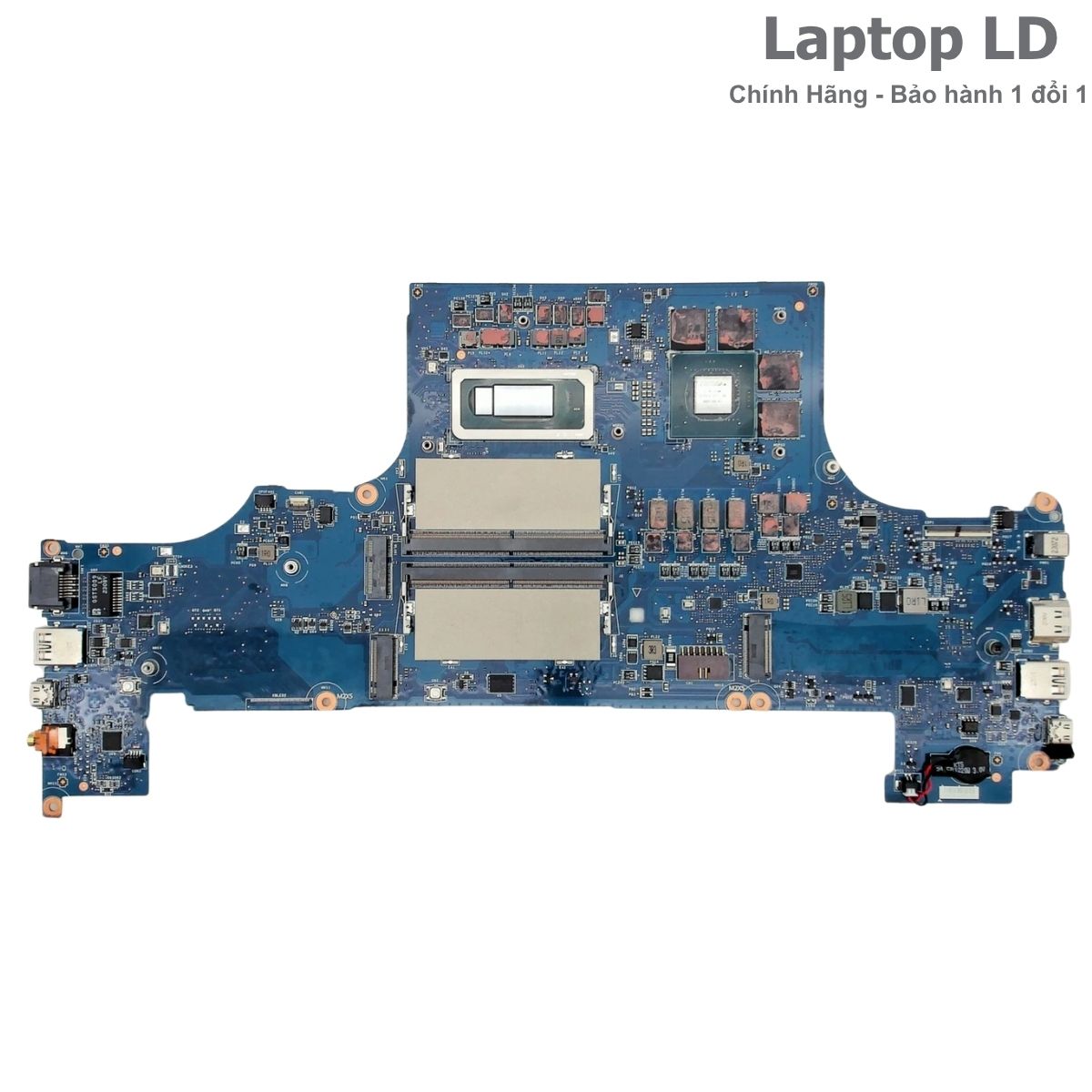

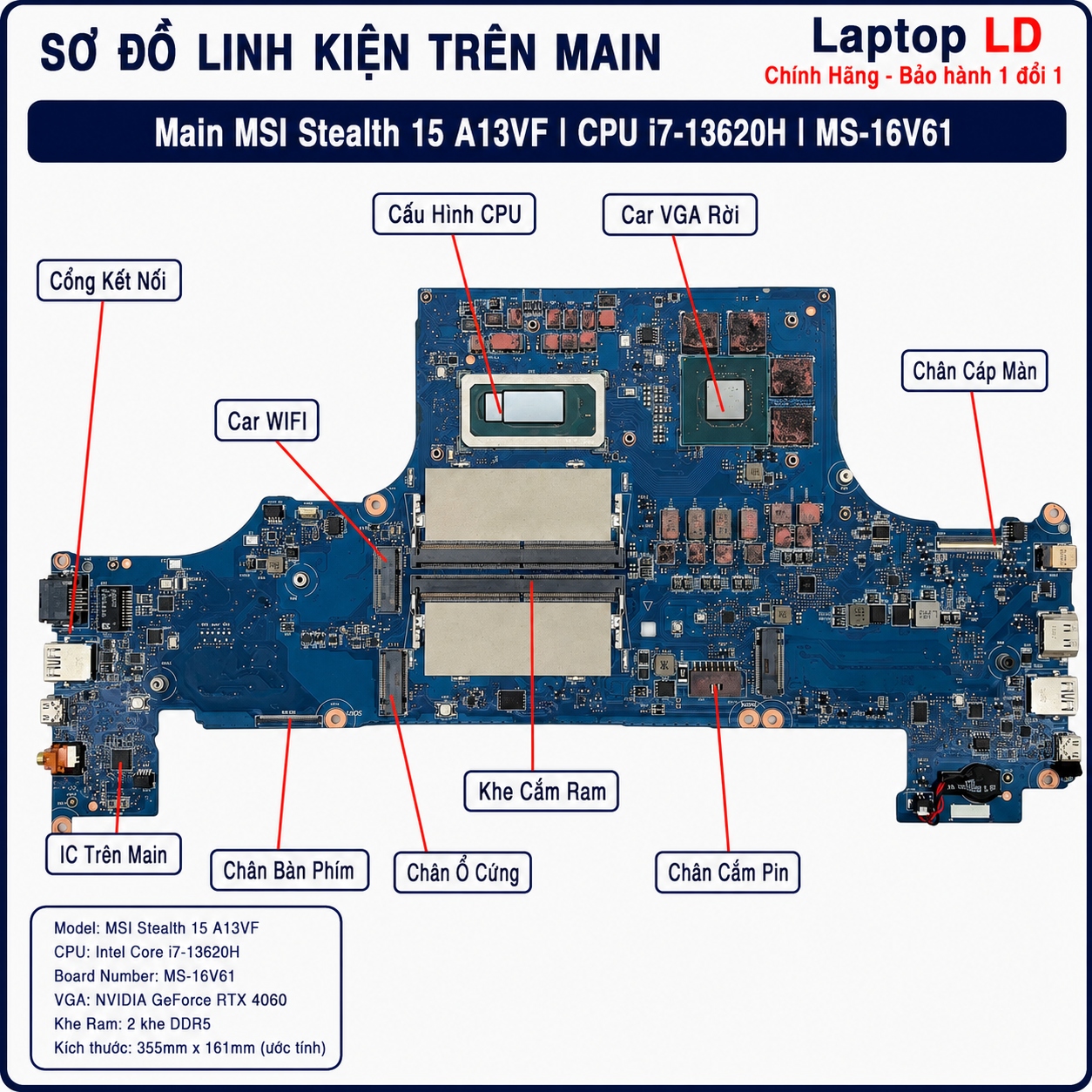

Vị trí linh kiện và ảnh tổng thể main MSI Stealth 15 A13VF i7-13620H MS-16V61
Ảnh thực tế giúp nhận biết CPU i7-13620H, GPU RTX 4060, các chip VRAM GDDR6, hai khe DDR5, hai khe SSD M.2 Gen4, module Wi-Fi, mạch nguồn CPU/GPU, mạch sạc DC và USB-C PD, HDMI 2.1, LAN cùng các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa và camera.
Cần gửi gì để Laptop LD báo đúng main?
Stealth 15 A13VF còn có bản CPU i5-13420H, nhiều cấu hình màn hình và nhiều dung lượng RAM/SSD. Để khóa đúng main i7-13620H RTX 4060, khách nên gửi đủ tem máy, mã PCB và ảnh GPU/VRAM.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model MSI Stealth 15 A13VF.
- Ảnh mã SKU đầy đủ như A13VF-012US, A13VF-070BN hoặc mã thực tế.
- Ảnh model code MS-16V6 trên tem máy.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh dòng MS-16V61 VER:1.1 và MPN 607-16V61-08S trên PCB.
- Ảnh CPU i7-13620H, RTX 4060 và toàn bộ chip VRAM GDDR6.
- Ảnh hai khe RAM, hai khe SSD, HDMI, LAN và hai USB-C.
- Mô tả lỗi: không nguồn, không sạc, không hình, lỗi RTX, sọc hình, mất RAM/SSD, HDMI, USB-C hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng Stealth 15 A13VF, MS-16V6 và i7-13620H.
- Khóa đúng RTX 4060 8GB và layout VRAM.
- Tránh nhầm A13VE RTX 4050 hoặc A13VF dùng CPU i5.
- Đối chiếu đúng BIOS/EC, nguồn GPU và hệ thống tản nhiệt.
- Xác định đúng panel FHD, QHD OLED hoặc UHD theo SKU.
- Phân biệt lỗi main với lỗi RAM, SSD, màn hình, adapter hoặc pin.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main MSI Stealth 15 A13VF i7-13620H MS-16V61 được báo theo đúng GPU, VRAM, revision PCB, tình trạng bo mạch và gói bảo hành.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra hai quạt, tản nhiệt CPU/GPU, pin 53,5Wh, RAM DDR5, hai SSD, màn hình, LAN và toàn bộ cổng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng MS-16V61. Main lỗi GPU, VRAM, BIOS/EC, nguồn CPU hoặc vào nước diện rộng cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Stealth 15 A13VF, MS-16V6, i7-13620H và MS-16V61 VER:1.1.
- Xác nhận đúng NVIDIA GeForce RTX 4060 Laptop GPU 8GB GDDR6.
- Kiểm tra adapter 180W, HDMI 2.1, LAN RJ-45, hai USB-C và hai USB-A.
- Kiểm tra hai khe DDR5, hai SSD M.2, Wi-Fi, màn hình, pin và nhiệt độ.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch MSI Stealth 15 A13VF i7-13620H MS-16V61 dùng cho máy nào?
Dòng máy phù hợp
- MSI Stealth 15 A13VF.
- Machine/model code MS-16V6.
- CPU Intel Core i7-13620H onboard.
- PCB MS-16V61 VER:1.1.
- MPN 607-16V61-08S.
- NVIDIA GeForce RTX 4060 Laptop GPU 8GB GDDR6.
- Hai khe SO-DIMM DDR5-5200, tối đa 64GB.
- Hai khe SSD M.2 NVMe PCIe Gen4.
Không nên thay chéo khi chưa kiểm
- Không nhầm A13VF RTX 4060 với A13VE RTX 4050.
- Không nhầm i7-13620H với i5-13420H cùng chassis.
- Không mua theo MS-16V6 nếu chưa kiểm MS-16V61 và chip GPU.
- Không nhầm với GS66 Stealth dùng các nền MS-16V4/MS-16V5.
- Không ghi Thunderbolt 4; hai cổng USB-C là USB 3.2 Gen2.
- Không cố định panel nếu chưa có SKU đầy đủ.
- Không kết luận lỗi main trước khi loại trừ adapter, RAM, SSD, màn hình và pin.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | MSI Stealth 15 A13VF, model code MS-16V6. | Nhầm với Stealth 15 A13VE hoặc GS66 Stealth. |
| Board number | MS-16V61 VER:1.1. | Chỉ kiểm MS-16V6 nhưng không đọc mã đầy đủ trên PCB. |
| MPN | 607-16V61-08S trên main i7-13620H RTX 4060 đã ghi nhận. | Nhầm main i5 hoặc main cấu hình GPU khác. |
| CPU | Intel Core i7-13620H, 10 nhân, 16 luồng, Turbo tối đa 4,90GHz. | Nhầm i5-13420H. |
| GPU | NVIDIA GeForce RTX 4060 Laptop GPU 8GB GDDR6, công suất đồ họa tối đa 90W. | Nhầm RTX 4050 6GB của A13VE. |
| RAM | 2 khe SO-DIMM DDR5-5200, tối đa 64GB. | Ghi DDR4 hoặc tưởng RAM hàn onboard. |
| SSD | 2 khe M.2 NVMe PCIe Gen4. | Nhầm chỉ có một khe hoặc tự thêm khay SATA 2,5 inch. |
| USB-C | 1 USB-C Gen2 có DisplayPort và PD 3.0; 1 USB-C Gen2 truyền dữ liệu. | Ghi cả hai cổng có DP/PD hoặc ghi Thunderbolt. |
| Cổng ngoài | 2 USB-A Gen2, 2 USB-C Gen2, HDMI 2.1, RJ-45, audio 3,5mm và DC-in. | Tự thêm đầu đọc thẻ nhớ hoặc Mini DisplayPort. |
| Sạc | Adapter MSI 180W qua cổng DC-in; USB-C PD dùng cho sạc công suất thấp theo chuẩn hỗ trợ. | Dùng riêng sạc USB-C khi chạy tải nặng RTX 4060. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem MSI, MS-16V6, MS-16V61, MPN, CPU, GPU và VRAM trước khi đặt hàng.

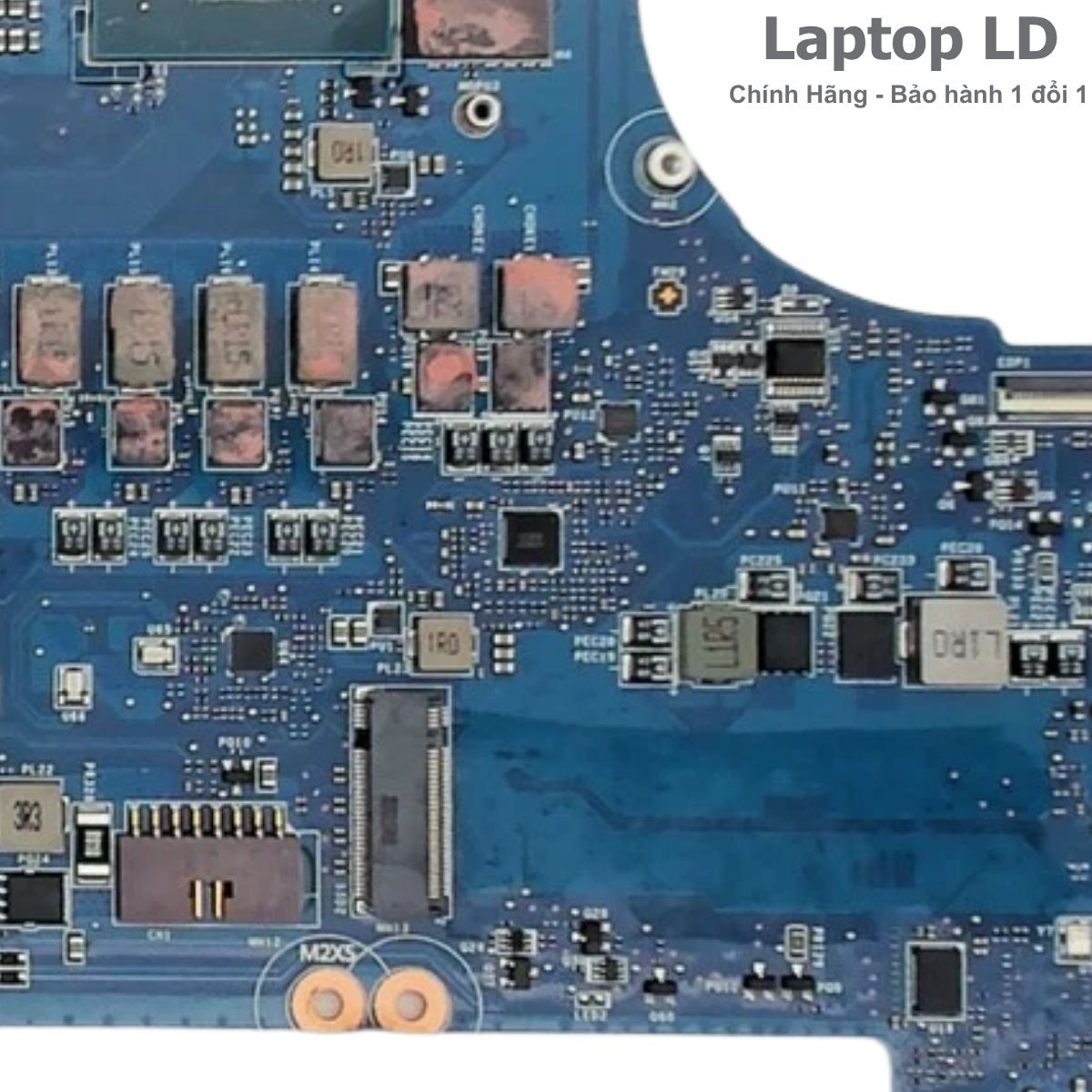

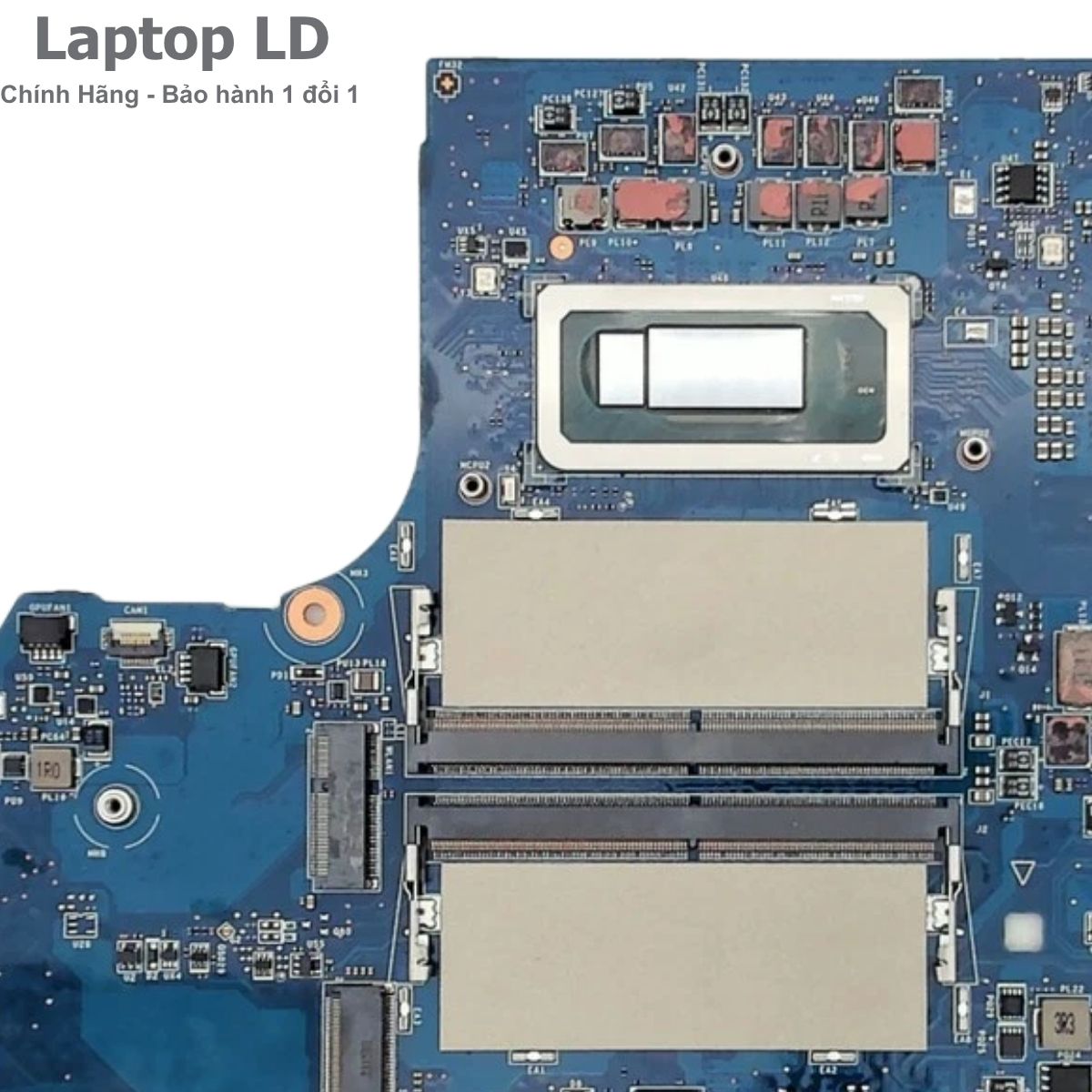

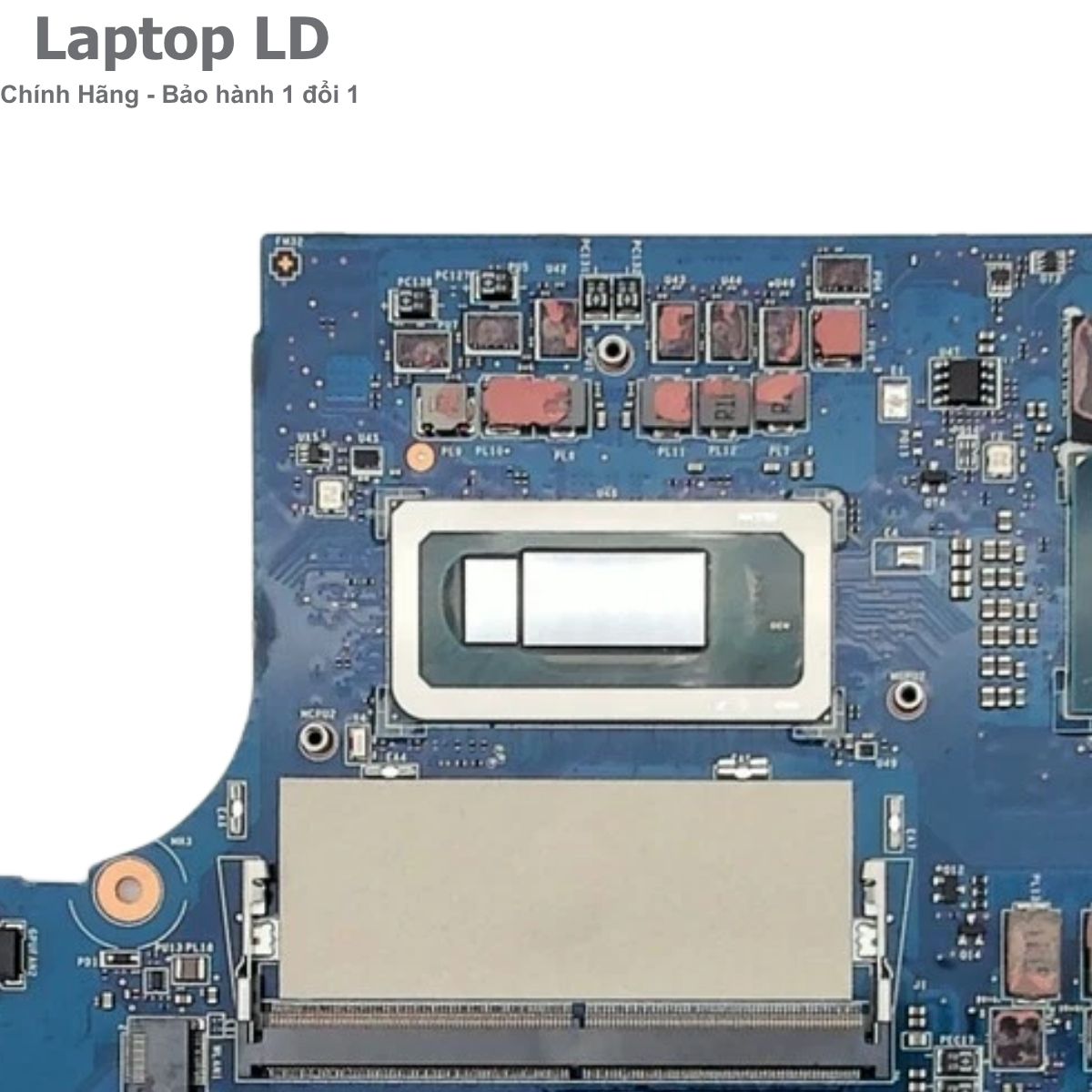

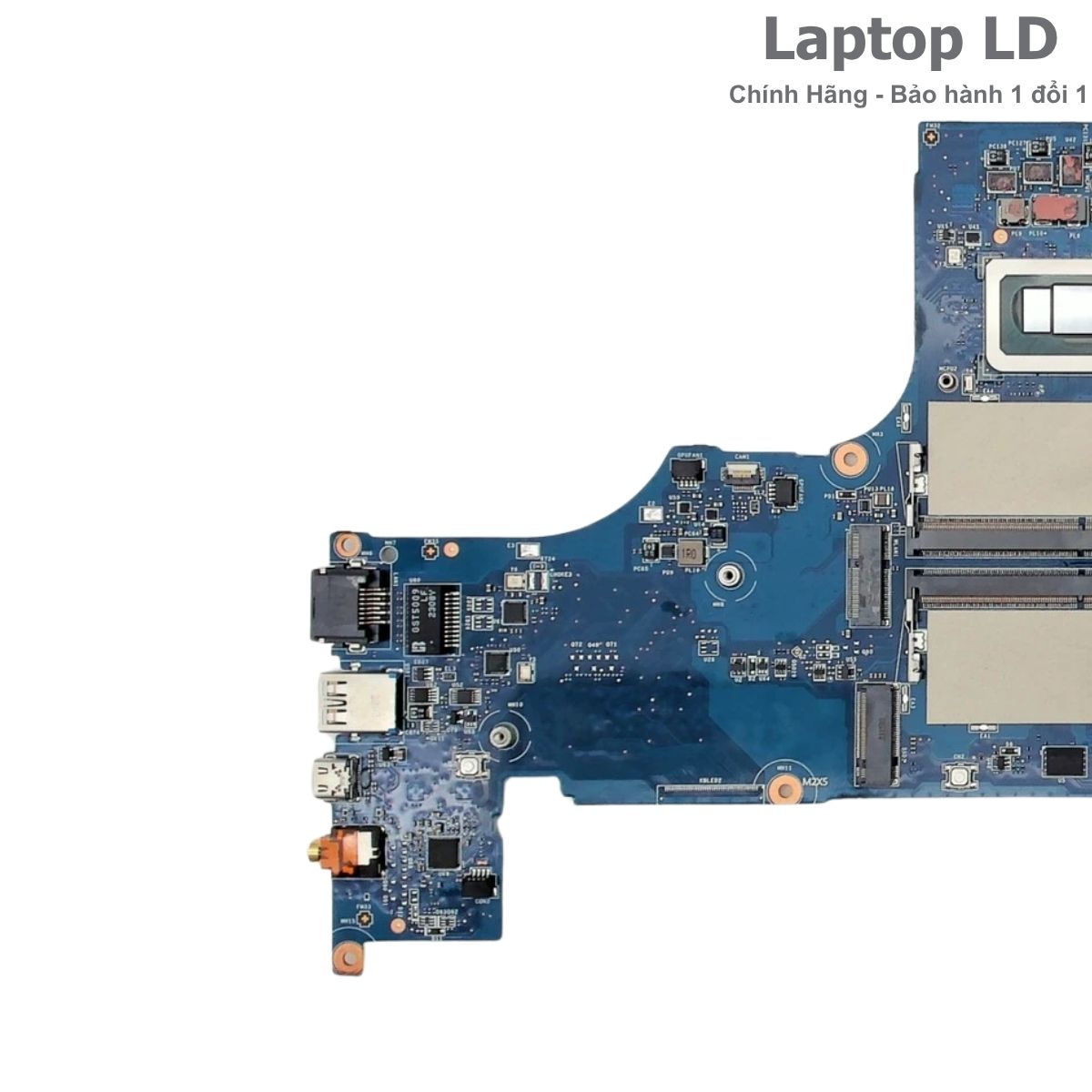

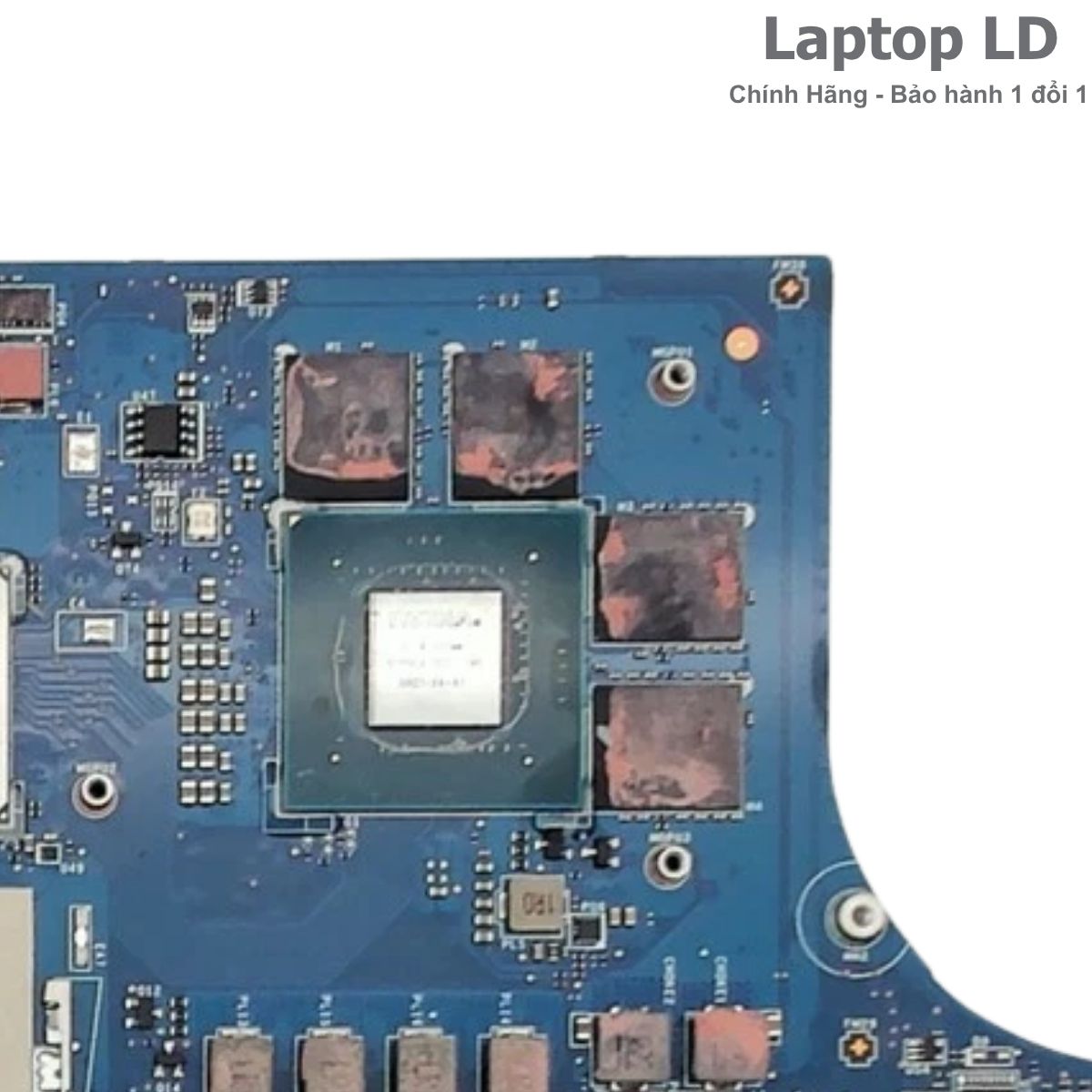

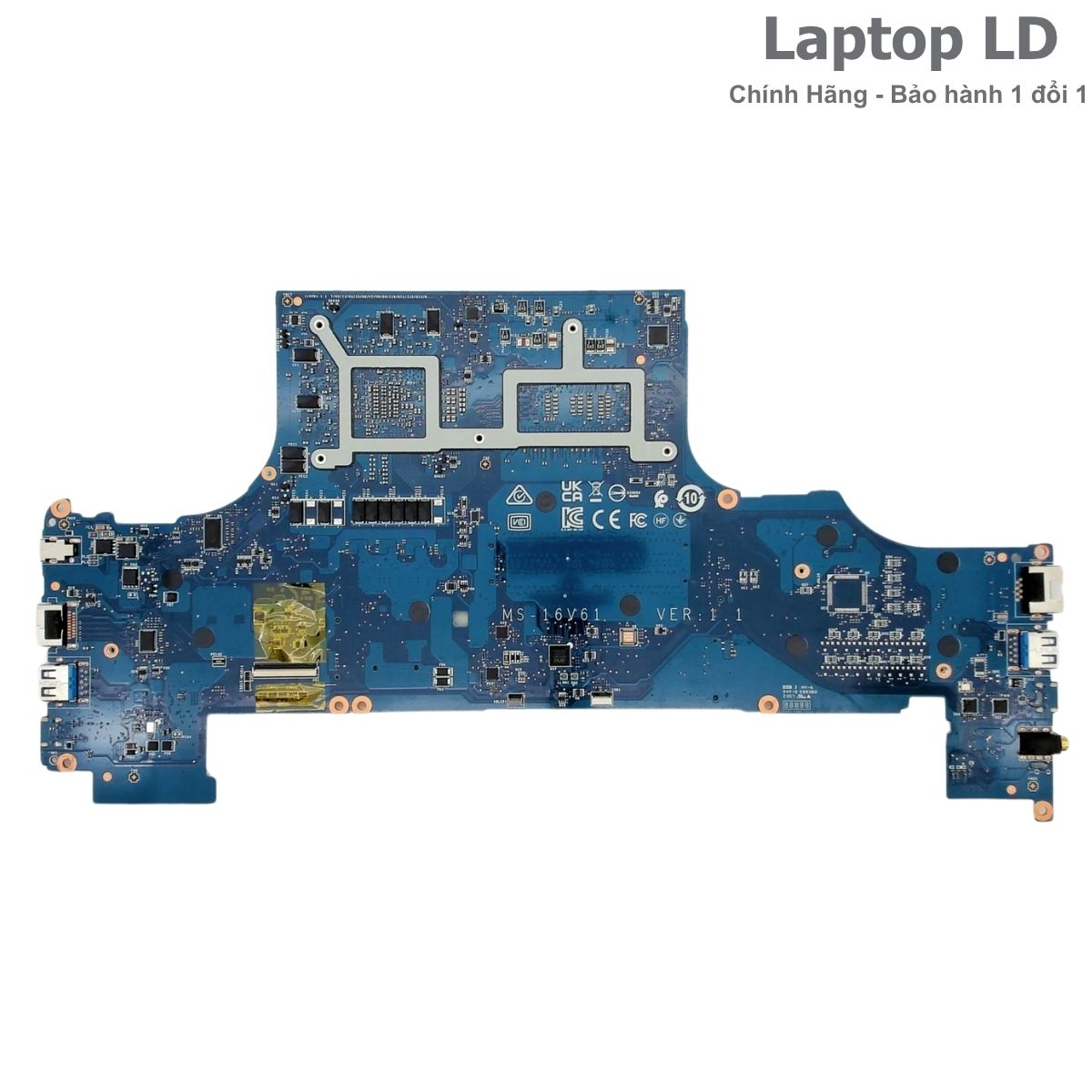

Ảnh chi tiết CPU, GPU, VRAM, RAM và SSD trên main MSI Stealth 15 A13VF
Nhóm ảnh này giúp đối chiếu đúng i7-13620H, Intel UHD, RTX 4060, VRAM GDDR6, hai khe DDR5, hai khe SSD M.2, module Wi-Fi, mạch nguồn GPU, HDMI, LAN và hai USB-C.
Dấu hiệu nên kiểm tra bo mạch MSI Stealth 15 A13VF
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi, không sáng đèn hoặc adapter tự ngắt.
- Cắm adapter 180W nhưng pin không tăng hoặc tụt pin khi chơi game.
- Jack DC-in nóng, lỏng hoặc mất tiếp xúc theo góc cắm.
- USB-C PD nhận chập chờn, chỉ sạc ở một chiều cắm hoặc mất nhận dock.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, GPU, RAM hoặc SSD.
Lỗi RTX 4060 và VRAM
- Có nguồn nhưng màn đen, không xuất HDMI hoặc treo trước logo MSI.
- Sọc hình, vỡ hình, chớp màn hoặc driver NVIDIA báo Code 43.
- Máy xanh màn khi cài driver hoặc chạy game/benchmark.
- GPU không nhận đủ 8GB VRAM hoặc lỗi một kênh bộ nhớ.
- RTX mất nguồn lõi/VRAM, nóng bất thường hoặc chập sau quá nhiệt.
- HDMI mất hình trong khi Intel UHD vẫn hoạt động.
Lỗi DDR5, SSD và ngoại vi
- Không nhận một thanh hoặc một khe RAM DDR5.
- Training RAM lâu, bật tắt lặp sau khi nâng cấp bộ nhớ.
- Không nhận một trong hai SSD M.2 hoặc mất ổ sau sleep.
- LAN, USB-A, USB-C, HDMI hoặc audio mất nhận.
- Máy quá nhiệt, quạt chạy liên tục hoặc tụt xung CPU/GPU.
- Máy vào nước ở cạnh cổng gây oxy hóa LAN, HDMI, nguồn và audio.
Nên sửa hay thay bo mạch MSI Stealth 15 A13VF?
MS-16V61 tích hợp CPU, GPU NVIDIA và VRAM trên bo mạch. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU/GPU, VRAM, BIOS/EC và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở jack DC-in, HDMI, LAN, USB, audio hoặc linh kiện bảo vệ.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn CPU/GPU.
- BIOS/EC lỗi nhưng CPU, GPU, VRAM và RAM vẫn hoạt động ổn định.
- Không nhận SSD do socket, nguồn 3,3V hoặc đường PCIe ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa lan tới CPU/GPU/VRAM.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i7-13620H lỗi, không khởi tạo hoặc chập nguồn lõi.
- RTX 4060 hoặc nhiều chip VRAM lỗi, sửa lại vẫn tái phát.
- Chập nặng đồng thời mạch sạc, nguồn CPU, GPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, GPU, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chơi game.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số nền main MSI Stealth 15 A13VF CPU i7-13620H board MS-16V61 VER:1.1.
| Tên sản phẩm | Main MSI Stealth 15 A13VF CPU Intel Core i7-13620H RTX 4060 board MS-16V61 VER:1.1 |
|---|---|
| Dòng máy tương thích | MSI Stealth 15 A13VF, model code MS-16V6 |
| Mã main | MS-16V61 VER:1.1 |
| Board number / MPN | 607-16V61-08S |
| BIOS family | E16V6IMS.1xx; cần dùng đúng BIOS/EC theo SKU và revision main |
| CPU | Intel Core i7-13620H onboard, 10 nhân gồm 6 P-core + 4 E-core, 16 luồng, Turbo tối đa 4.90GHz, 24MB Intel Smart Cache, công suất cơ bản 45W |
| GPU tích hợp | Intel UHD Graphics for 13th Gen Intel Processors, tối đa 64 EU, dùng chung RAM hệ thống |
| GPU / VGA rời | NVIDIA GeForce RTX 4060 Laptop GPU, 8GB GDDR6, Boost tối đa 2250MHz, công suất đồ họa tối đa 90W với Dynamic Boost |
| RAM hỗ trợ | 2 khe SO-DIMM DDR5-5200, hỗ trợ dual-channel, tối đa 64GB |
| Ổ cứng hỗ trợ | 2 khe M.2 SSD NVMe PCIe Gen4; dung lượng xuất xưởng thay đổi theo SKU |
| Khe trên main | 2 khe DDR5 SO-DIMM, 2 khe SSD M.2, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, màn hình eDP, bàn phím, touchpad, loa, hai quạt và camera |
| Cổng ngoài | 2 USB-A 3.2 Gen2; 1 USB-C 3.2 Gen2 hỗ trợ DisplayPort và Power Delivery 3.0; 1 USB-C 3.2 Gen2; 1 HDMI 2.1 hỗ trợ 8K 60Hz/4K 120Hz; 1 RJ-45; 1 audio 3.5mm; 1 DC-in |
| Màn hình tương thích | 15,6 inch FHD 1920×1080 144Hz IPS-Level trên SKU A13VF-012US; ngoài ra dòng A13VF có tùy chọn QHD 2560×1440 OLED 240Hz hoặc UHD 3840×2160 IPS-Level 120Hz |
| Không dây | Intel Wi-Fi 6 AX201 và Bluetooth 5.2 trên SKU A13VF-012US/070BN; module thực tế có thể thay đổi theo thị trường |
| Pin | Pin Li-Polymer 3 cell 53,5Wh |
| Sạc | Adapter MSI 180W qua cổng DC-in |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, adapter ngắt | Jack DC, MOSFET đầu vào, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter 180W chuẩn, ngắt pin và đo trở kháng/dòng đầu vào. |
| Có nguồn nhưng không POST | BIOS/EC, RAM, CPU, GPU, nguồn thứ cấp hoặc thiết bị ngoại vi. | Tháo SSD, thử từng thanh RAM, reset EC/BIOS và theo dõi thứ tự nguồn. |
| Không nhận RAM DDR5 | Module RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc bộ điều khiển nhớ. | Vệ sinh khe, thử module chuẩn, đổi khe và chờ quá trình memory training. |
| Không nhận SSD | Ổ lưu trữ, socket, nguồn 3,3V, BIOS hoặc đường PCIe. | Đổi SSD, thử từng khe, kiểm nguồn socket và nhận diện trong BIOS. |
| RTX báo Code 43 | Driver, BIOS, nguồn GPU, chip GPU hoặc VRAM. | Cài driver sạch, kiểm Device ID, nguồn GPU/VRAM và chạy stress test. |
| Sọc hình hoặc vỡ hình | VRAM, GPU, nguồn nhớ, panel hoặc cáp eDP. | So sánh màn trong/HDMI/USB-C DP, test VRAM và kiểm nhiệt độ GPU. |
| USB-C không xuất hình | Dùng nhầm cổng USB-C data-only, cáp/dock lỗi hoặc đường DisplayPort lỗi. | Thử đúng cổng có biểu tượng DP/PD, đổi cáp và kiểm nhận diện màn ngoài. |
| Máy tắt khi chơi game | Adapter yếu, quá nhiệt, nguồn CPU/GPU hoặc pin. | Kiểm adapter 180W, nhiệt độ, quạt, xung và dòng tải. |
| Máy vào nước | Oxy hóa vùng nguồn, GPU/VRAM, HDMI, LAN, USB-C hoặc audio. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |

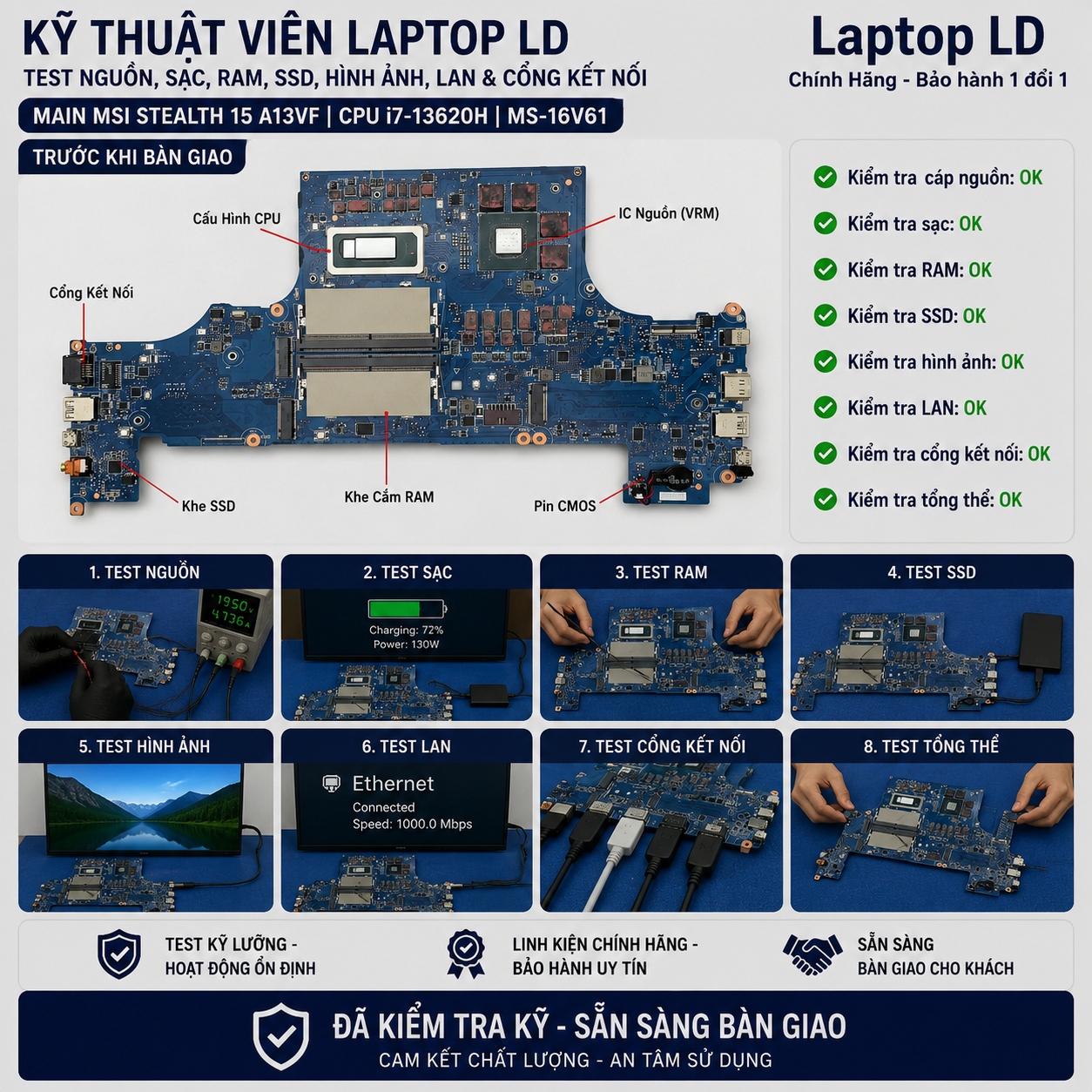

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn 180W, CPU i7-13620H, RTX 4060/VRAM, hai khe DDR5, hai SSD M.2, màn hình, HDMI, USB-C DisplayPort/PD, LAN, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, GPU, hình ảnh, RAM, SSD, USB-C, nhiệt độ, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 180W, pin, từng khe RAM, từng SSD, BIOS/EC, GPU/VRAM, màn hình, LAN và từng cổng.
-
Đối chiếu đúng main
Xác minh Stealth 15 A13VF, MS-16V6, i7-13620H, RTX 4060, MS-16V61 VER:1.1 và MPN 607-16V61-08S.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, thay vật liệu dẫn nhiệt phù hợp và chạy test CPU, GPU, VRAM, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter 180W, vệ sinh tản nhiệt định kỳ.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ main MS-16V61 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main MSI Stealth 15 A13VF nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do nguồn không phù hợp, tự ép xung hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi và hỗ trợ.

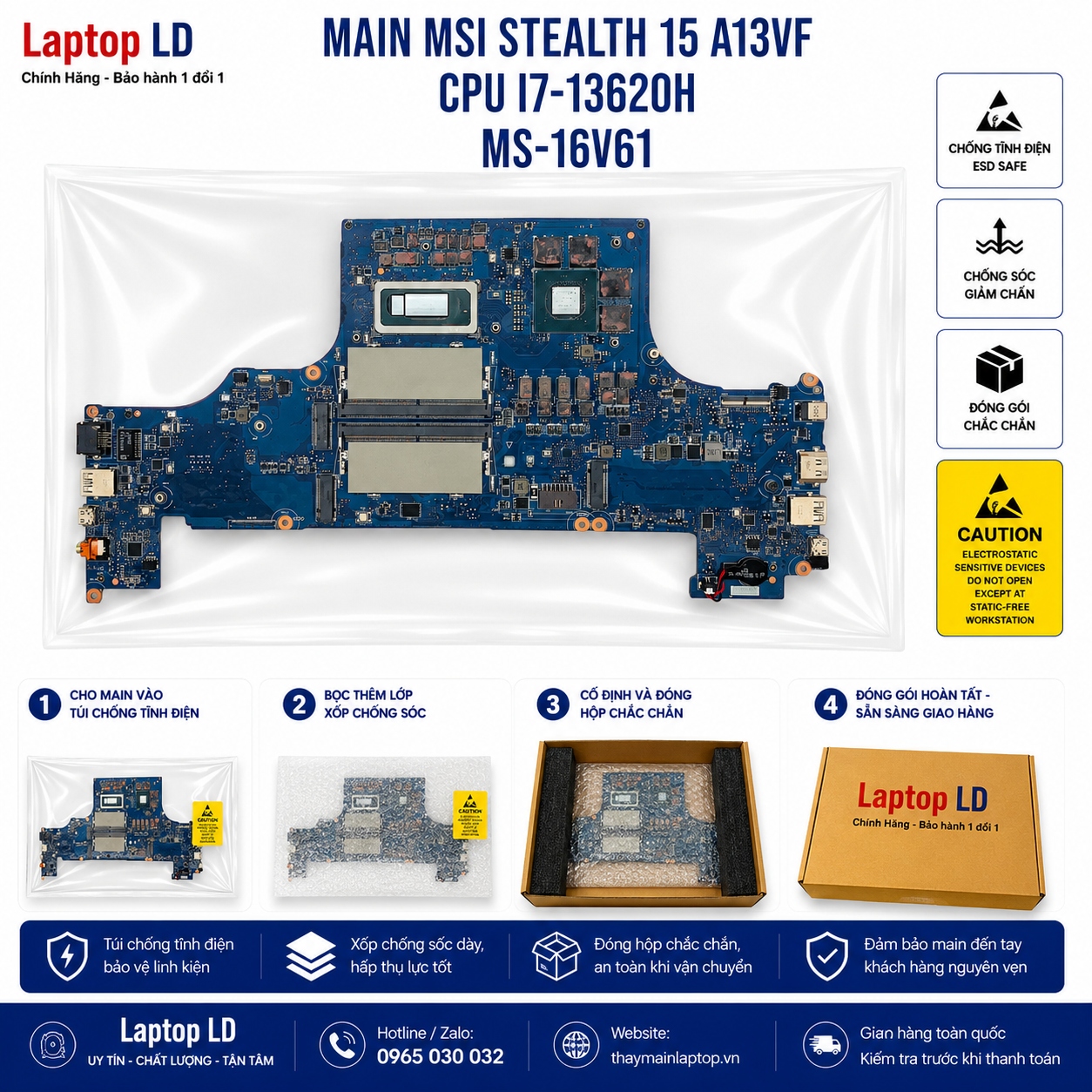

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main MS-16V61 tích hợp CPU, RTX 4060 và VRAM, có hai khe RAM/SSD cùng nhiều cổng sát cạnh bo nên cần túi chống tĩnh điện, tấm bảo vệ chip, đệm cổng, nẹp chống cong và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
MSI Stealth 15 A13VF dùng mã main nào?
Máy dùng model code MS-16V6; mã PCB trên bo được ghi nhận là MS-16V61 VER:1.1, MPN 607-16V61-08S.
CPU i7-13620H có bao nhiêu nhân và luồng?
Intel Core i7-13620H có 10 nhân gồm 6 P-core và 4 E-core, 16 luồng, Turbo tối đa 4.90GHz và 24MB cache.
A13VF dùng GPU nào?
MSI Stealth 15 A13VF dùng NVIDIA GeForce RTX 4060 Laptop GPU 8GB GDDR6, công suất đồ họa tối đa 90W với Dynamic Boost.
Main có bao nhiêu khe RAM?
Main có hai khe SO-DIMM DDR5-5200, hỗ trợ dual-channel và tối đa 64GB.
Máy có mấy khe SSD?
Máy có hai khe M.2 NVMe PCIe Gen4. Không có khay SATA 2,5 inch tích hợp.
Hai cổng USB-C có giống nhau không?
Không. Một cổng USB-C Gen2 hỗ trợ DisplayPort và Power Delivery 3.0; cổng còn lại là USB-C Gen2 truyền dữ liệu.
Máy có Thunderbolt 4 không?
Thông số chính thức của Stealth 15 A13VF liệt kê USB-C 3.2 Gen2, không liệt kê Thunderbolt 4.
Màn hình của A13VF có những bản nào?
Tùy SKU: FHD IPS-Level 144Hz, QHD OLED 240Hz hoặc UHD IPS-Level 120Hz. Cần kiểm mã SKU và panel trước khi thay cáp/màn.
Pin và sạc chuẩn là loại nào?
Máy dùng pin Li-Polymer 3 cell 53,5Wh và adapter MSI 180W qua cổng DC-in.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
