Laptop LD • Main MSI Katana 15 B13VGK
Thay main MSI Katana 15 B13VGK i7-13620H RTX 4070 MS-15851 đúng mã
Đúng bo mạch MS-15851, CPU Intel Core i7-13620H onboard và NVIDIA GeForce RTX 4070 Laptop GPU 8GB GDDR6. Main thuộc dòng gaming Katana 15 B13VGK, dùng hai khe RAM DDR5-5200, hai khe SSD M.2 NVMe PCIe Gen4, hệ thống tản nhiệt Cooler Boost 5, màn hình 15.6 inch tốc độ quét cao và adapter MSI 200W.
- MS-15851
- CPU i7-13620H
- RTX 4070 8GB
- 2 khe DDR5
- 2 khe M.2 Gen4
- Sạc 200W
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD xây dựng theo MSI Katana 15 B13VGK, bo mạch MS-15851, CPU i7-13620H và GPU RTX 4070 Laptop 8GB GDDR6. Dòng B13VGK có nhiều mã cấu hình theo thị trường, vì vậy tem model đầy đủ, revision PCB, bố trí cổng, đầu cáp màn hình, cụm tản nhiệt và mã linh kiện trên bo cần được đối chiếu trực tiếp khi giao hoặc lắp.

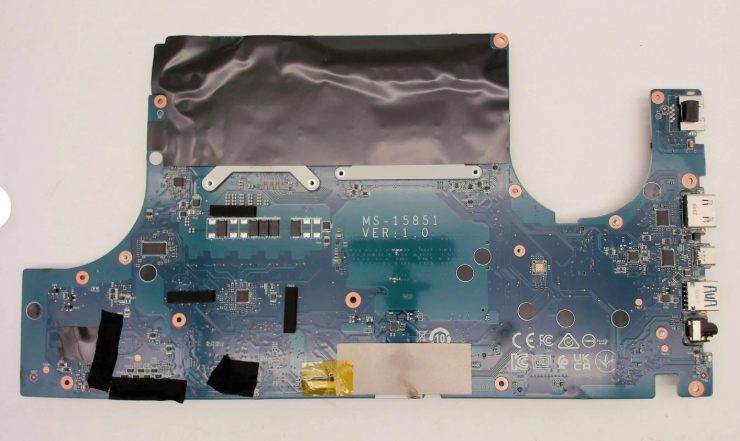

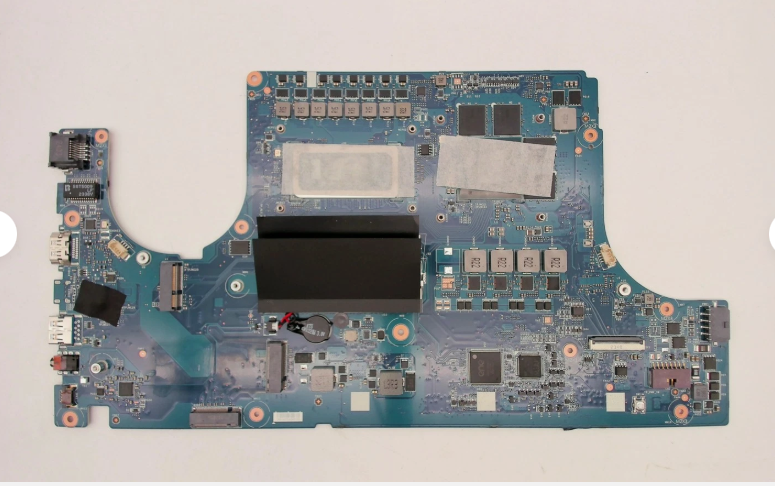

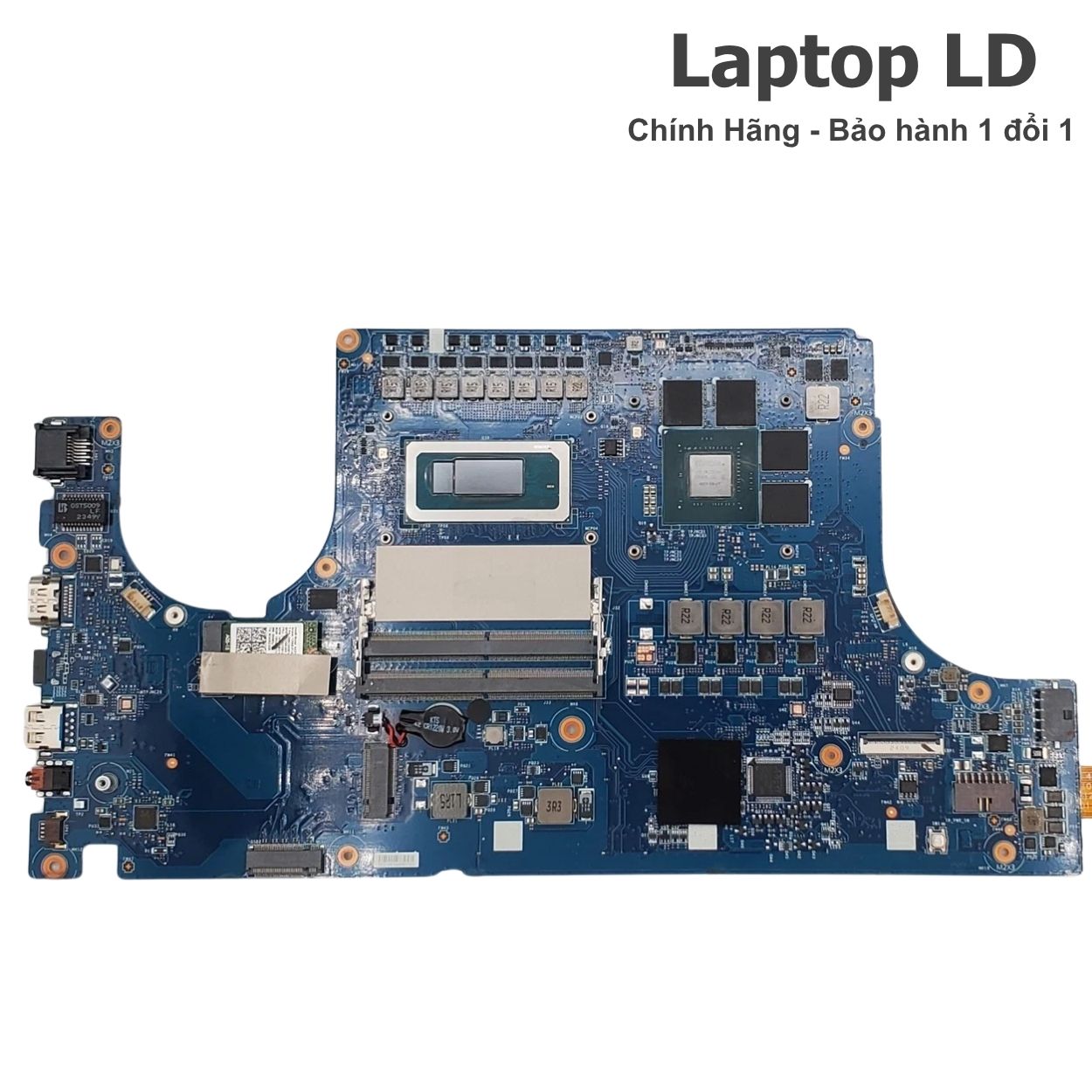

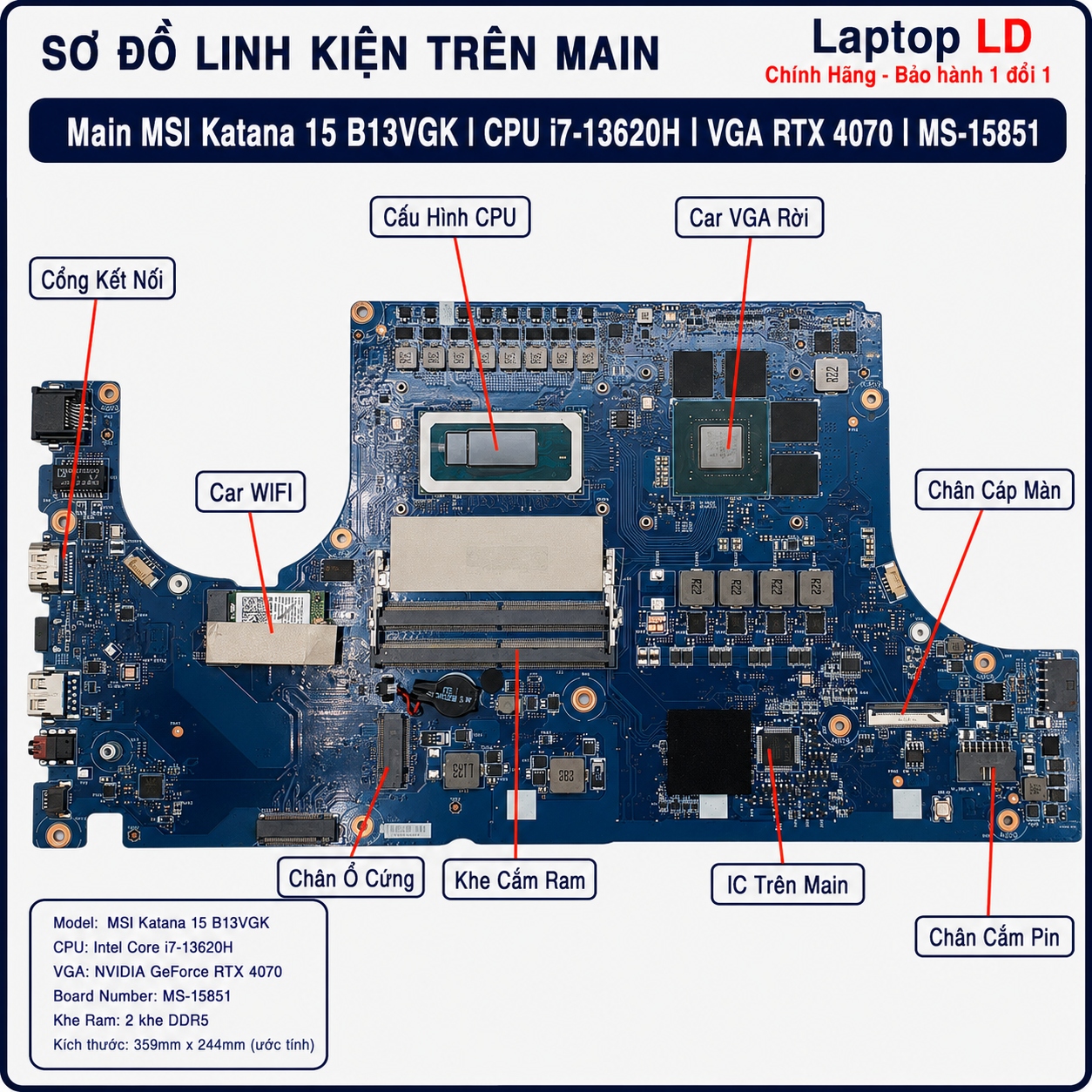

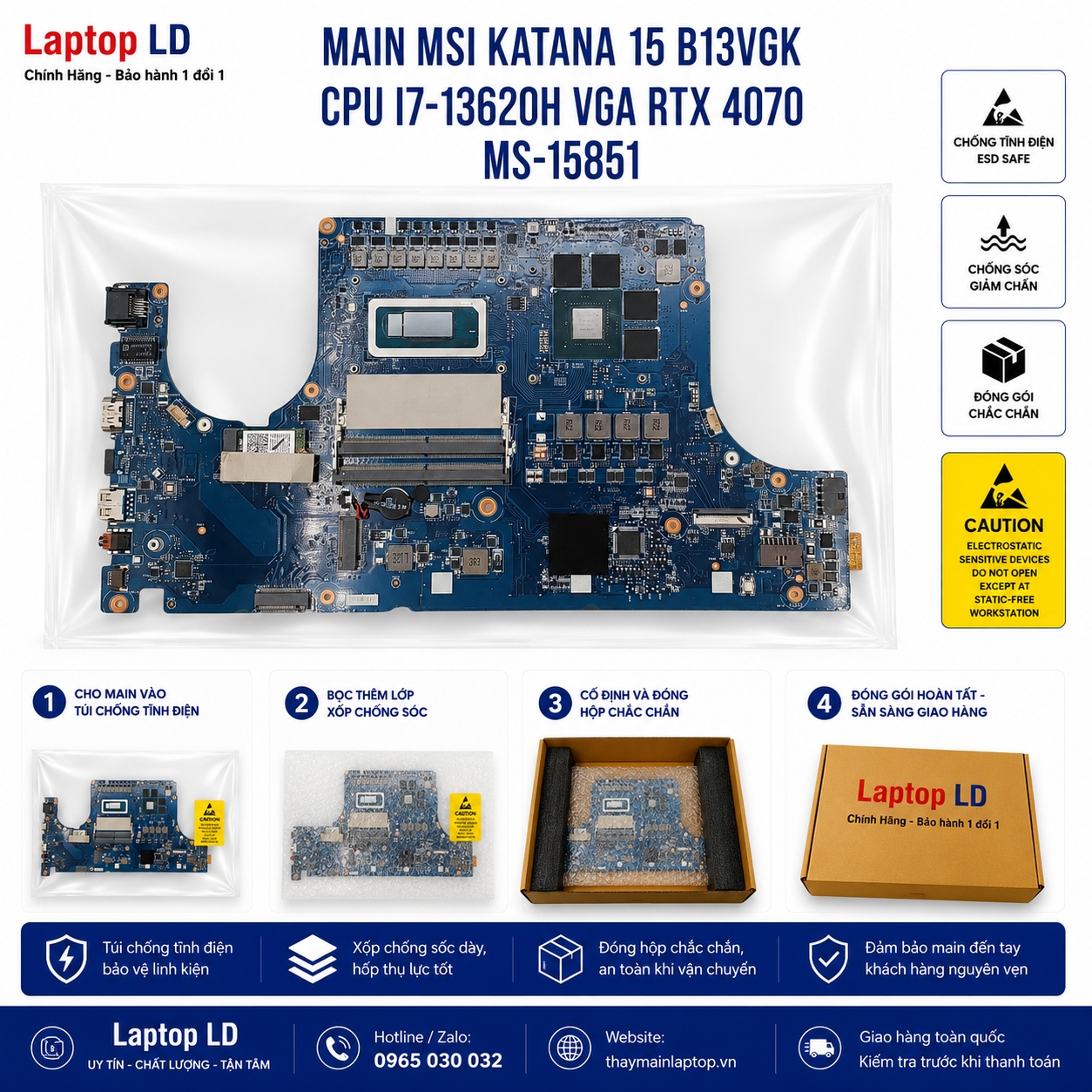

Vị trí linh kiện và ảnh tổng thể main MSI Katana 15 B13VGK i7-13620H RTX 4070 MS-15851
Ảnh thực tế giúp nhận biết CPU i7-13620H, GPU RTX 4070 Laptop, cụm VRAM GDDR6, hai khe RAM DDR5, hai khe SSD M.2 NVMe, khe Wi-Fi, mạch sạc DC-in, các pha nguồn CPU/GPU, đầu cáp màn hình, quạt, bàn phím, touchpad, loa và cụm cổng ngoài.
Cần gửi gì để Laptop LD báo đúng main?
Katana 15 B13V có nhiều biến thể GPU và CPU. Để khóa đúng B13VGK dùng i7-13620H, RTX 4070 8GB và bo MS-15851, cần nhận diện đồng thời tem đáy máy, mã PCB, revision, bố trí VRAM, cụm tản nhiệt và hệ thống cổng.
Thông tin nên gửi trước
- Ảnh tem đáy máy có đầy đủ MSI Katana 15 B13VGK và mã cấu hình phía sau.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã được tháo.

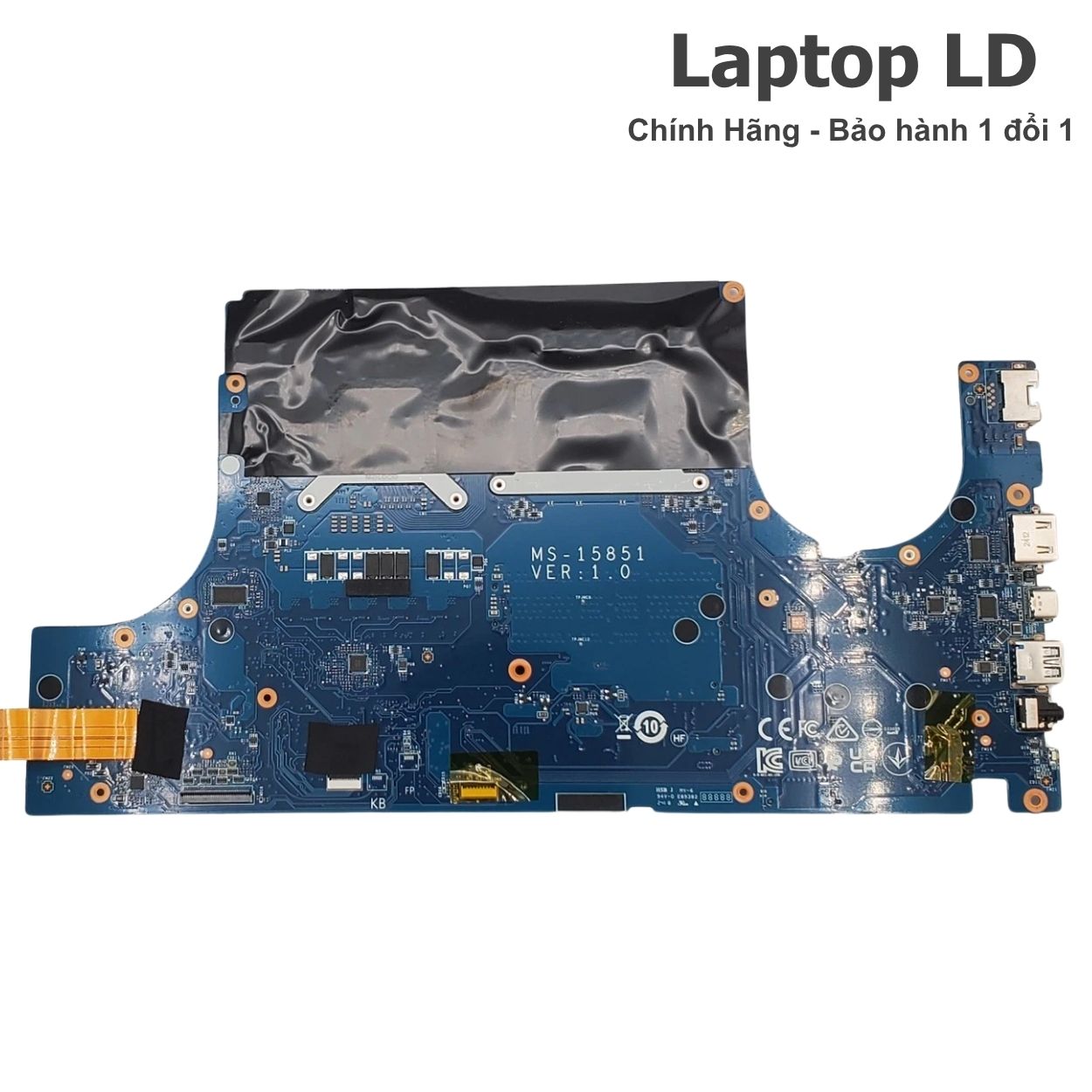

- Ảnh vùng in mã MS-15851 và revision PCB trên bo mạch.
- Ảnh khu vực CPU i7-13620H, GPU RTX 4070 và toàn bộ chip VRAM GDDR6.
- Ảnh hai khe RAM DDR5 và hai khe SSD M.2 NVMe PCIe Gen4.

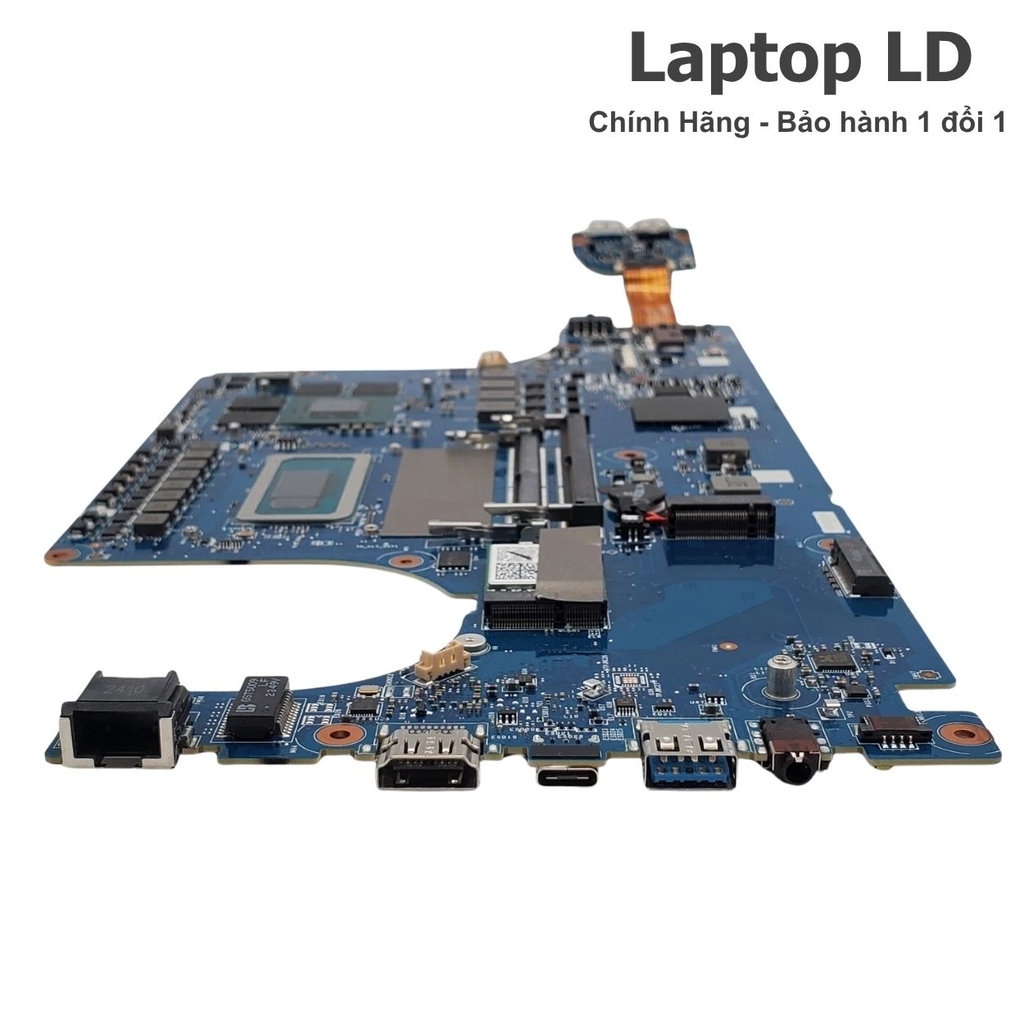

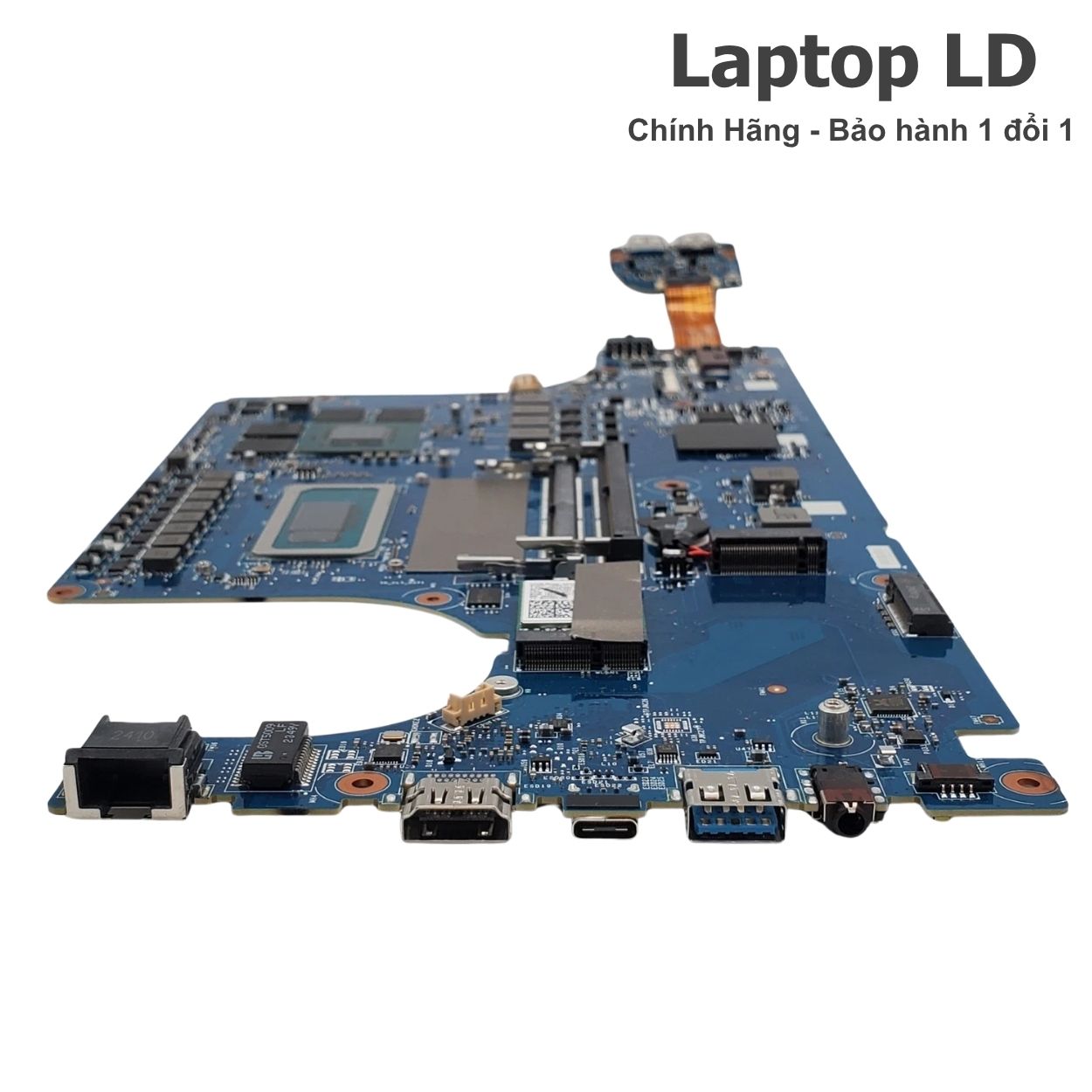

- Ảnh cụm cổng USB-A, USB-C, HDMI, LAN, audio và chân sạc DC-in.
- Ảnh đầu cáp màn hình, pin, quạt, bàn phím RGB, touchpad, loa và webcam.
- Mô tả lỗi: không nguồn, không sạc, không hình, sọc hình, lỗi GPU, treo game, mất SSD, lỗi RAM, quá nhiệt hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng B13VGK, CPU i7-13620H, RTX 4070 8GB và MS-15851.
- Tránh nhầm với B13VEK RTX 4050 hoặc B13VFK RTX 4060.
- Nhận diện đúng số lượng VRAM, layout nguồn GPU và cụm tản nhiệt.
- Kiểm tra đúng hai khe DDR5, hai khe M.2, Wi-Fi và các đầu cáp trên bo.
- Khoanh vùng lỗi nằm ở main, RAM, SSD, màn hình, adapter, pin hay hệ thống tản nhiệt.
- Rút ngắn thời gian xử lý khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main MSI Katana 15 B13VGK i7-13620H RTX 4070 MS-15851 được báo theo revision PCB, tình trạng bo mạch, dung lượng VRAM, mức độ hoàn thiện và gói bảo hành. Giá cùng tồn kho được xác nhận tại thời điểm nhận ảnh tem và main thực tế.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra cụm tản nhiệt Cooler Boost 5, hai quạt, heatpipe CPU/GPU, RAM DDR5, SSD NVMe, Wi-Fi, màn hình tốc độ quét cao, bàn phím RGB và toàn bộ cổng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng MS-15851 và máy không chập nặng. Main từng sửa GPU, VRAM, nguồn CPU/GPU, BIOS, EC, sạc hoặc vào nước cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Katana 15 B13VGK, i7-13620H, RTX 4070 8GB, MS-15851 và revision PCB.
- Xác nhận đúng layout GPU, số chip VRAM, hai khe DDR5 và hai khe M.2 trước khi giao hoặc lắp.
- Kiểm tra adapter 200W, pin 53.5Wh, màn hình, USB-C DisplayPort, HDMI 2.1, LAN, USB-A, audio, RAM, SSD, Wi-Fi, Bluetooth, camera và nhiệt độ.
- Kiểm tra ổn định CPU/GPU bằng tải thực tế, theo dõi xung, điện năng, nhiệt độ và hiện tượng lỗi hình.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch MSI Katana 15 B13VGK i7-13620H RTX 4070 MS-15851 dùng cho máy nào?
Dòng máy phù hợp
- MSI Katana 15 B13VGK màn hình 15.6 inch.
- CPU Intel Core i7-13620H onboard.
- GPU NVIDIA GeForce RTX 4070 Laptop 8GB GDDR6.
- Bo mạch mang mã MS-15851 và revision tương ứng.
- Hai khe RAM SO-DIMM DDR5-5200, dung lượng tối đa 64GB.
- Hai khe SSD M.2 NVMe PCIe Gen4 x4.
- Màn hình FHD 144Hz hoặc QHD 165Hz theo cấu hình B13VGK.
- Cổng USB-C có DisplayPort, HDMI 2.1, Gigabit LAN, ba USB-A và audio combo.
Không nên thay chéo khi chưa kiểm
- Không nhầm B13VGK RTX 4070 với B13VFK RTX 4060 hoặc B13VEK RTX 4050.
- Không chọn main chỉ theo tên Katana 15 B13V mà bỏ qua hậu tố VGK.
- Không bỏ qua mã MS-15851, revision PCB và vị trí đầu cáp màn hình.
- Không dùng cụm tản nhiệt của bản GPU khác nếu layout heatpipe, pad VRAM hoặc chân bắt không trùng.
- Không nhầm main i7-13620H với biến thể i7-13700H hoặc i9-13900H cùng dòng.
- Không kết luận lỗi main trước khi loại trừ adapter 200W, pin, RAM, SSD, màn hình và cáp eDP.
- Không dùng adapter thiếu công suất cho bản RTX 4070 vì có thể tụt xung, sụt pin hoặc mất ổn định khi tải.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | MSI Katana 15 B13VGK. | Nhầm với B13VEK hoặc B13VFK có GPU khác. |
| Board number | MS-15851. | Đặt theo tên máy nhưng không kiểm mã PCB và revision. |
| CPU | Intel Core i7-13620H, 10 nhân, 16 luồng, Turbo tối đa 4.90GHz. | Nhầm với i7-13700H hoặc i9-13900H làm sai cấu hình và giá. |
| GPU | NVIDIA GeForce RTX 4070 Laptop GPU, 8GB GDDR6, công suất đồ họa tối đa 105W Dynamic Boost. | Nhầm RTX 4050/4060 hoặc sai layout VRAM và tản nhiệt. |
| RAM | 2 khe SO-DIMM DDR5-5200, tối đa 64GB. | Chọn sai DDR4 hoặc tưởng RAM hàn onboard. |
| SSD | 2 khe M.2 NVMe PCIe Gen4 x4. | Nhầm số khe SSD hoặc chọn main có layout socket khác. |
| Cổng ngoài | 2 USB-A 3.2 Gen1, 1 USB-A 2.0, 1 USB-C 3.2 Gen1/DisplayPort 1.4, HDMI 2.1, RJ-45 và audio 3.5mm. | Ghi sai số lượng USB hoặc nhầm USB-C có Thunderbolt. |
| Màn hình | 15.6 inch FHD 144Hz hoặc QHD 165Hz theo cấu hình. | Nhầm cáp, chuẩn panel hoặc tần số quét. |
| Sạc | Adapter MSI 200W. | Dùng adapter thiếu công suất gây tụt xung hoặc sụt pin khi tải. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem model, mã PCB, CPU, GPU, RAM, SSD và cụm cổng trước khi đặt hàng.

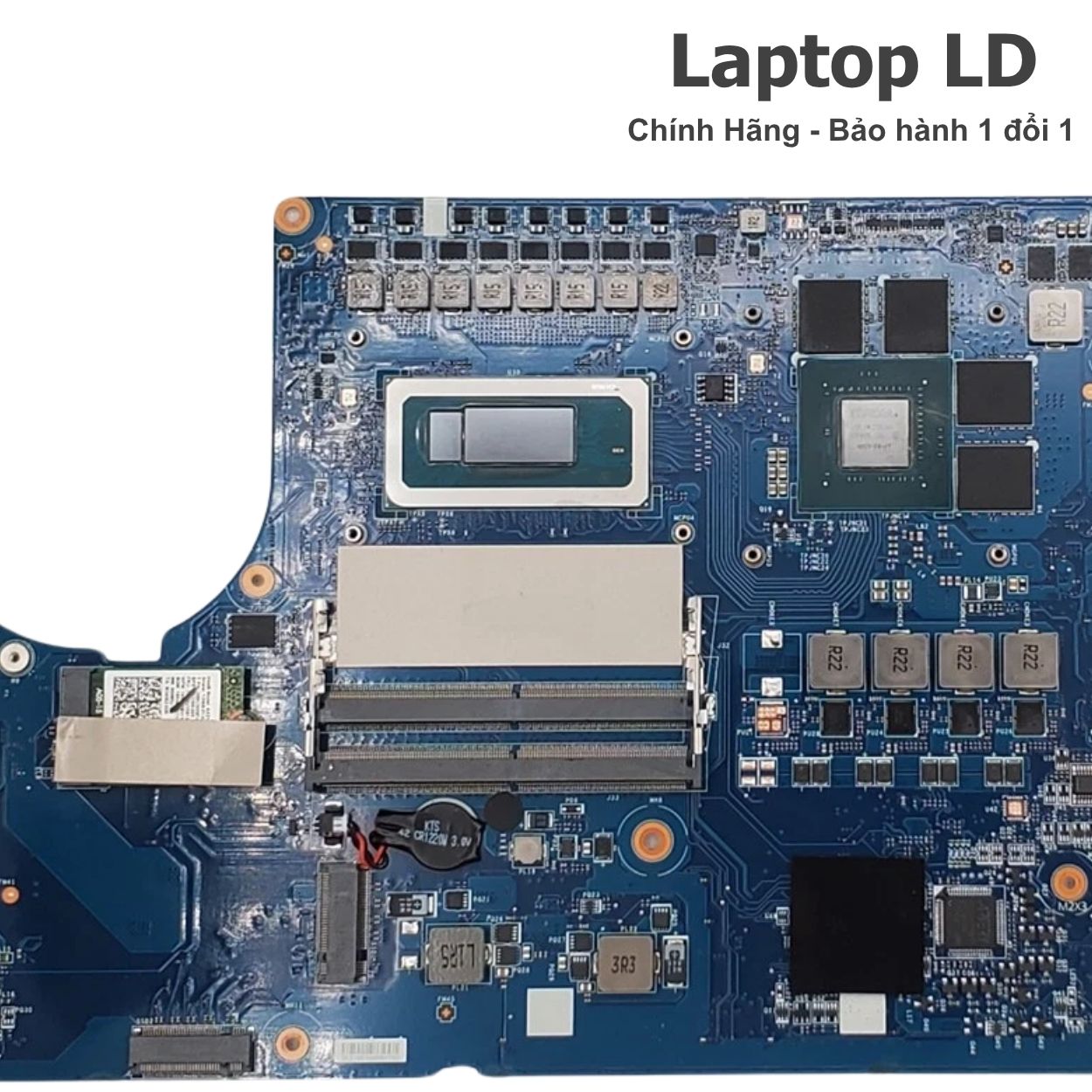

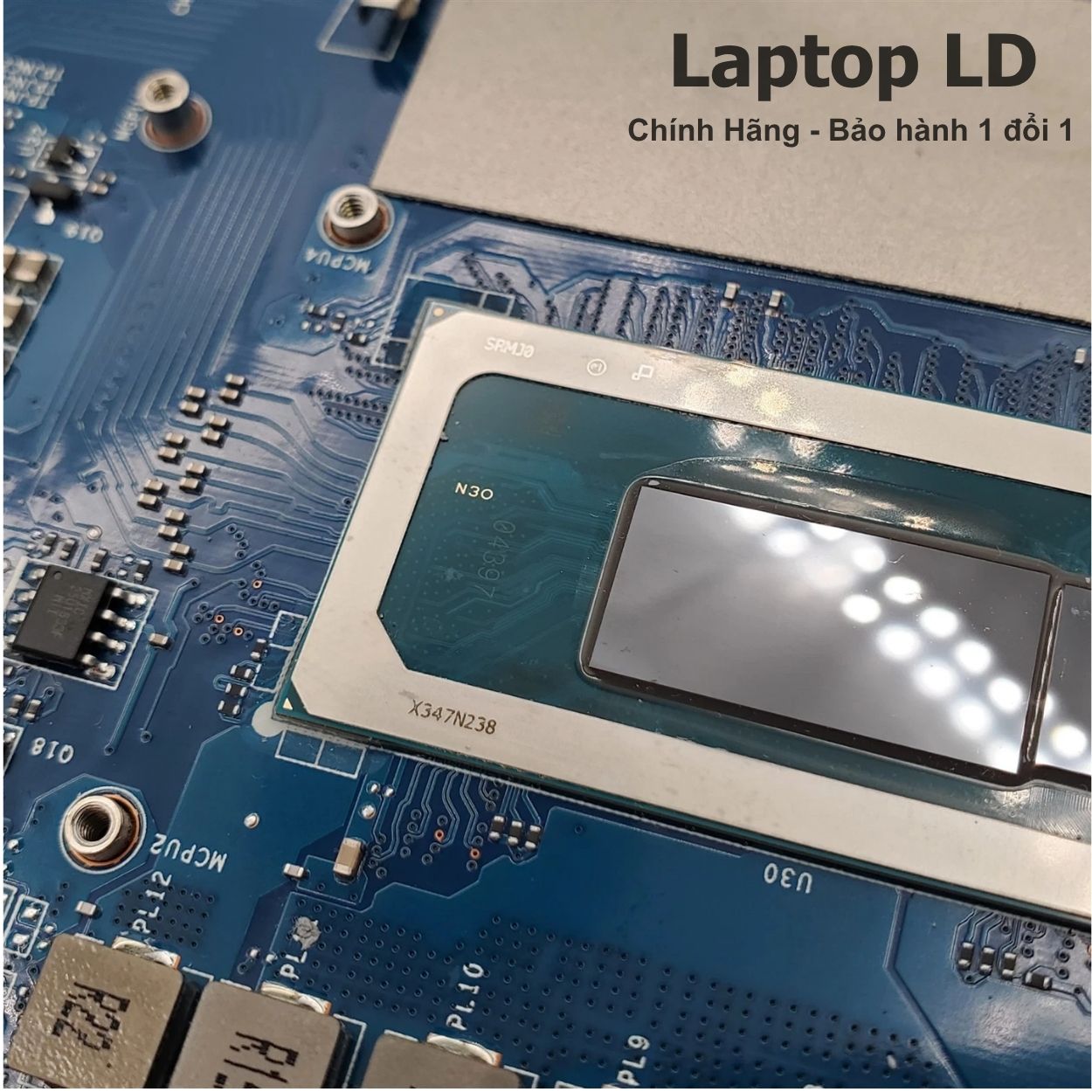

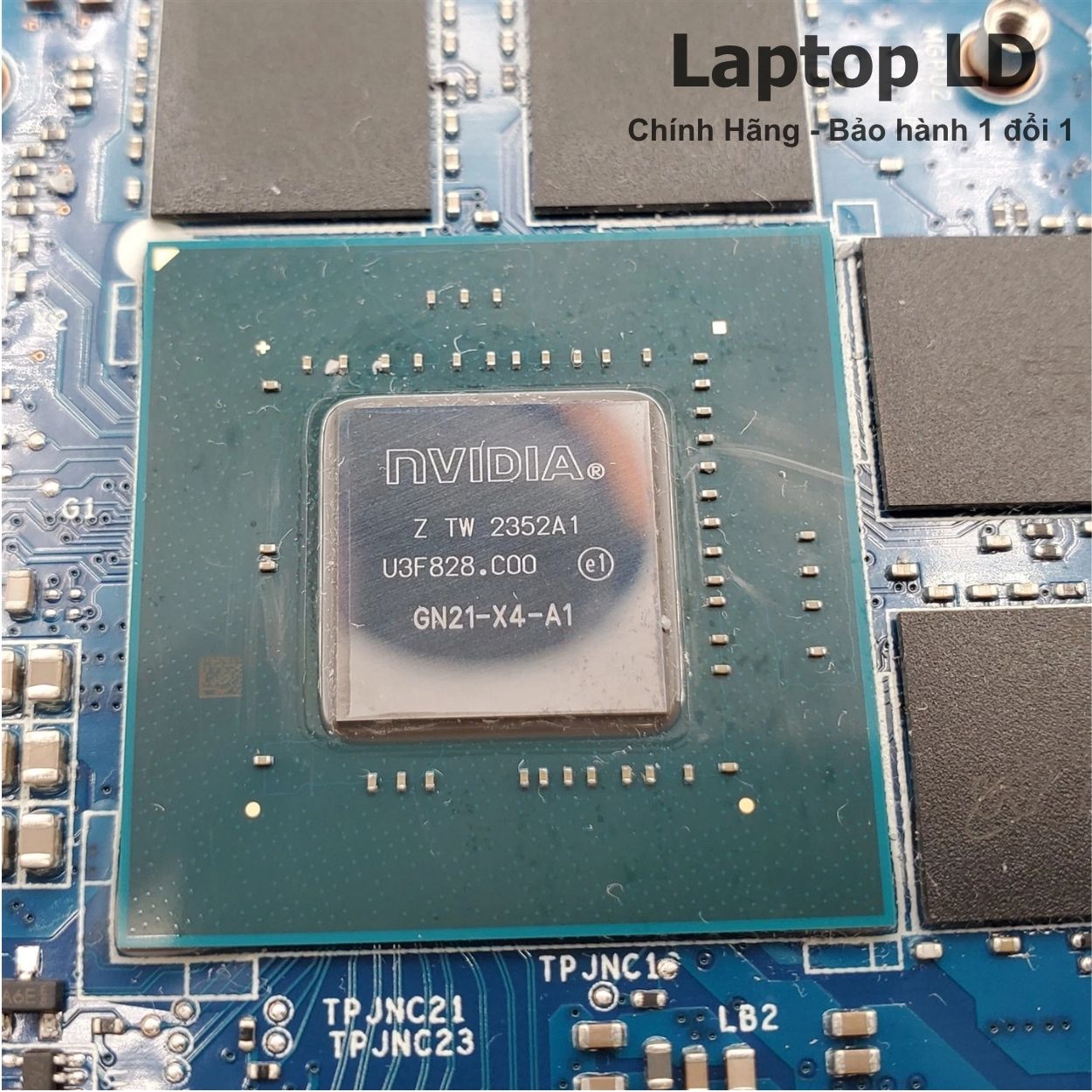

Ảnh chi tiết CPU, GPU, VRAM, RAM và SSD trên main MSI Katana 15 B13VGK
Nhóm ảnh này giúp đối chiếu đúng CPU i7-13620H, RTX 4070 Laptop 8GB, cụm VRAM GDDR6, hai khe RAM DDR5-5200, hai khe SSD M.2 Gen4, mạch nguồn CPU/GPU và dấu hiệu bo MS-15851.
Dấu hiệu nên kiểm tra bo mạch MSI Katana 15 B13VGK
Lỗi nguồn, sạc và nguồn GPU
- Bấm nguồn không phản hồi, đèn nguồn chỉ nháy hoặc quạt quay rồi tắt.
- Máy nhận adapter nhưng không sạc pin hoặc sụt pin khi chạy game.
- Adapter 200W bị ngắt bảo vệ khi cắm vào máy do chập đường nguồn đầu vào.
- Nguồn chờ có nhưng thiếu nguồn CPU, GPU, VRAM hoặc DDR5.
- Máy tự tắt khi RTX 4070 bắt đầu tải nặng.
- Khu vực MOSFET, cuộn cảm nguồn GPU hoặc IC sạc nóng bất thường.
Lỗi khởi động, RAM và SSD
- Có nguồn nhưng màn hình đen, bàn phím sáng và quạt chạy tốc độ cao.
- Treo logo MSI, khởi động lặp hoặc tự vào BIOS.
- Lỗi một khe DDR5, không nhận đủ RAM hoặc treo khi chạy dual-channel.
- Không nhận một trong hai SSD M.2 NVMe PCIe Gen4.
- Mất SSD sau sleep, khởi động chậm hoặc lỗi đường PCIe.
- BIOS/EC lỗi sau cập nhật, mất nguồn hoặc can thiệp firmware không đúng.
Lỗi GPU, hình ảnh và tản nhiệt
- Sọc hình, nhiễu màu, chớp màn hoặc lỗi khi chuyển sang RTX 4070.
- Game văng, driver NVIDIA báo lỗi hoặc máy treo khi tải GPU.
- HDMI hoặc USB-C DisplayPort không xuất hình.
- RTX 4070 không nhận, mất VRAM hoặc báo Code 43.
- Nhiệt CPU/GPU tăng nhanh do quạt, heatpipe, keo hoặc thermal pad xuống cấp.
- Máy vào nước ở cạnh cổng làm oxy hóa mạch LAN, USB, HDMI, sạc và nguồn.
Nên sửa hay thay bo mạch MSI Katana 15 B13VGK?
Katana 15 B13VGK dùng CPU H-series và RTX 4070 công suất cao, do đó lỗi nguồn, GPU, VRAM và tản nhiệt có thể liên quan chặt chẽ. Cần loại trừ adapter, pin, RAM, SSD, màn hình và cụm tản nhiệt trước khi kết luận bo mạch hỏng nặng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở jack sạc, MOSFET đầu vào, cổng USB, HDMI, LAN hoặc linh kiện bảo vệ.
- Mạch nguồn GPU còn đầy đủ trình tự và chập chưa lan sang GPU hoặc VRAM.
- BIOS/EC lỗi có thể nạp lại, CPU và GPU vẫn khởi tạo ổn định.
- Không nhận SSD do socket M.2, nguồn 3.3V hoặc linh kiện đường PCIe.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng chạy tải CPU/GPU ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i7-13620H hoặc GPU RTX 4070 chập, lỗi nhân hoặc không khởi tạo.
- VRAM lỗi nhiều chip, mất đường dữ liệu hoặc lỗi hình tái phát khi tải.
- Chập nặng đồng thời nguồn CPU, GPU, VRAM và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Bo mạch đã sửa đóng chip nhiều lần nhưng lỗi tái phát khi chơi game.
- Chi phí sửa sâu gần bằng main thay thế đã được kiểm tra đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của main MSI Katana 15 B13VGK CPU i7-13620H, GPU RTX 4070 Laptop 8GB GDDR6 và bo MS-15851.
| Tên sản phẩm | Main MSI Katana 15 B13VGK CPU Intel Core i7-13620H NVIDIA GeForce RTX 4070 Laptop 8GB GDDR6 MS-15851 |
|---|---|
| Dòng máy tương thích | MSI Katana 15 B13VGK |
| Mã main | MS-15851 |
| Board number | MS-15851 |
| CPU | Intel Core i7-13620H onboard, 10 nhân gồm 6 P-core + 4 E-core, 16 luồng, Turbo tối đa 4.90GHz, 24MB Intel Smart Cache, công suất cơ bản 45W |
| GPU / VGA | Intel UHD Graphics tích hợp và NVIDIA GeForce RTX 4070 Laptop GPU rời, 8GB GDDR6, xung boost tối đa 1980MHz, công suất đồ họa tối đa 105W với Dynamic Boost |
| RAM hỗ trợ | 2 khe SO-DIMM DDR5-5200, RAM rời tháo lắp được, hỗ trợ tối đa 64GB |
| Ổ cứng hỗ trợ | 2 khe M.2 SSD NVMe PCIe Gen4 x4 |
| Khe trên main | 2 khe RAM SO-DIMM DDR5, 2 khe SSD M.2 NVMe, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, màn hình, bàn phím, touchpad, loa, hai quạt và webcam |
| Cổng ngoài | 2 USB-A 3.2 Gen1, 1 USB-A 2.0, 1 USB-C 3.2 Gen1 hỗ trợ DisplayPort 1.4, 1 HDMI 2.1, 1 LAN RJ-45 Gigabit và 1 cổng audio combo 3.5mm |
| Màn hình tương thích | 15.6 inch IPS-Level; FHD 1920×1080 144Hz hoặc QHD 2560×1440 165Hz theo cấu hình B13VGK |
| Pin | Pin Li-Polymer 3 cell 53.5Wh |
| Sạc | Adapter MSI 200W |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, adapter ngắt | Jack sạc, MOSFET đầu vào, tụ chập, IC sạc hoặc đường nguồn chính. | Ngắt pin, kiểm adapter 200W, đo trở kháng đầu vào và theo dõi dòng cấp nguồn. |
| Nhận sạc nhưng sụt pin khi chơi game | Adapter thiếu công suất, jack sạc tiếp xúc kém, pin yếu hoặc giới hạn nguồn. | Thử adapter MSI 200W chuẩn, kiểm công suất CPU/GPU và điện áp pin khi tải. |
| Có nguồn nhưng màn hình đen | RAM DDR5, BIOS/EC, cáp eDP, nguồn màn, CPU, GPU hoặc MUX. | Thử từng thanh/khe RAM, màn ngoài HDMI/USB-C, kiểm trình tự nguồn và BIOS. |
| Sọc hình hoặc lỗi khi tải RTX 4070 | GPU, VRAM, nguồn GPU, thermal pad hoặc driver. | Chạy tải riêng iGPU/dGPU, kiểm VRAM, nhiệt độ, điện áp pha nguồn và lỗi driver. |
| RTX 4070 không nhận hoặc Code 43 | BIOS VBIOS, nguồn GPU, GPU, VRAM hoặc đường PCIe. | Kiểm Device Manager, VBIOS, nguồn GPU/VRAM và khả năng khởi tạo card rời. |
| Không nhận RAM | Thanh DDR5, khe SO-DIMM, nguồn RAM, BIOS hoặc CPU. | Thử từng thanh, đổi khe, vệ sinh socket và kiểm nguồn DDR5. |
| Không nhận một khe SSD | SSD lỗi, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Đổi SSD chuẩn, đổi vị trí hai khe, đo nguồn socket và kiểm nhận diện BIOS. |
| HDMI/USB-C không xuất hình | Cổng, linh kiện bảo vệ, MUX, GPU, BIOS hoặc đường tín hiệu. | Thử cáp/màn khác, đổi chế độ GPU, kiểm cổng và xuất hình trong BIOS/Windows. |
| Máy nóng, tụt xung hoặc tự tắt | Bụi, quạt, keo tản, thermal pad, heatpipe hoặc nguồn CPU/GPU. | Vệ sinh, thay vật liệu tản nhiệt đúng độ dày, kiểm quạt và theo dõi nhiệt khi tải. |

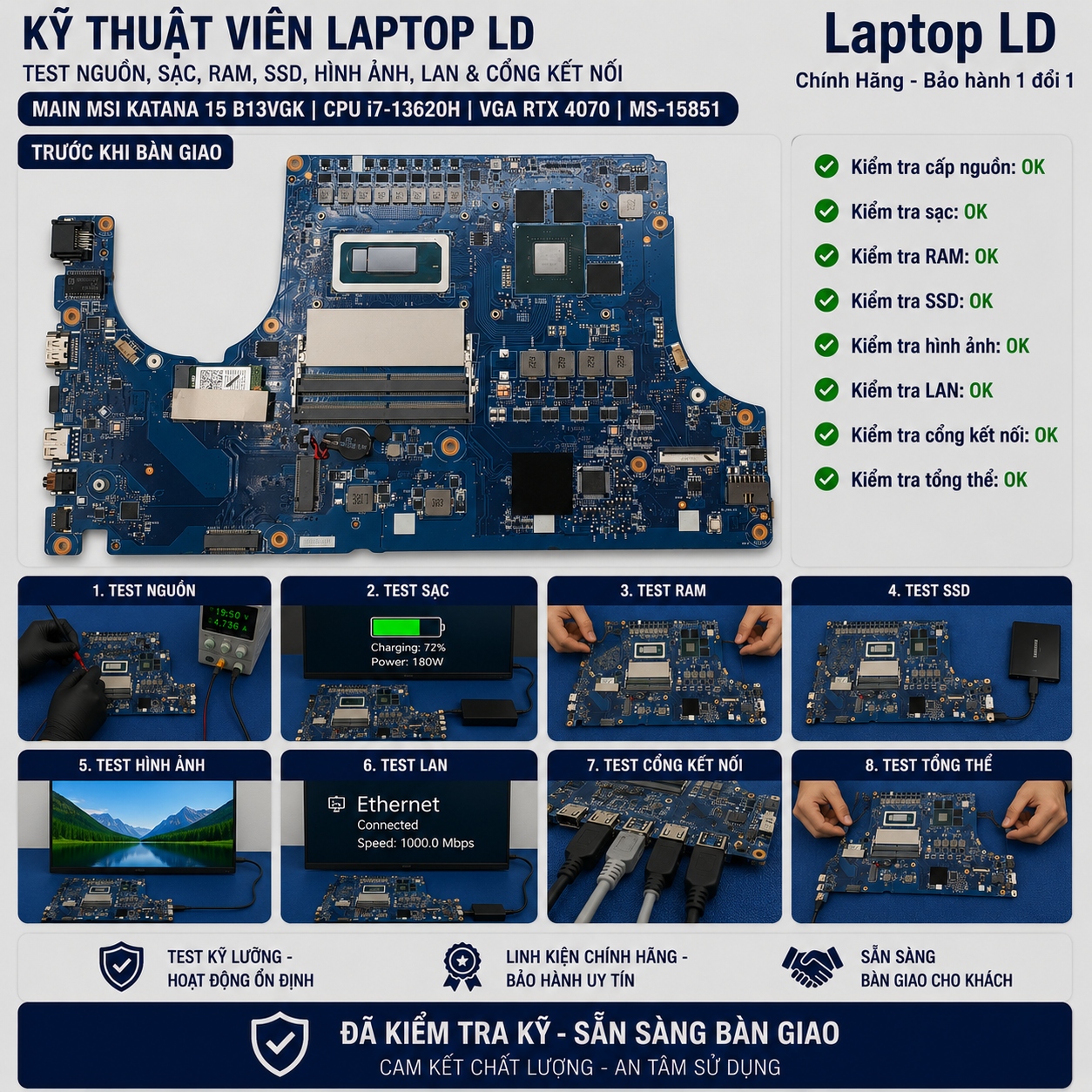

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, adapter 200W, CPU i7-13620H, RTX 4070, VRAM, hai khe RAM DDR5, hai khe SSD NVMe, màn hình, HDMI, USB-C DisplayPort, LAN, USB-A, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, hình ảnh, GPU, VRAM, RAM, SSD, nhiệt độ, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 200W, pin, RAM DDR5, SSD NVMe, BIOS/EC, màn hình, RTX 4070, VRAM và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh Katana 15 B13VGK, i7-13620H, RTX 4070 8GB, MS-15851, revision PCB, layout VRAM và tản nhiệt.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh, thay vật liệu tản nhiệt phù hợp, lắp main và chạy tải CPU/GPU, RAM, SSD, hình ảnh, cổng cùng nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn sử dụng adapter 200W cùng chế độ hiệu năng phù hợp.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch MS-15851 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main MSI Katana 15 B13VGK nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do adapter không phù hợp, tự ép xung quá mức hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main MS-15851 có CPU, GPU và VRAM hàn trên bo, nhiều pha nguồn cùng đầu cáp mảnh nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main MS-15851 dùng cho model nào?
Dùng cho MSI Katana 15 B13VGK theo cấu hình bo tương ứng, nhưng phải kiểm đúng CPU i7-13620H, RTX 4070 8GB và revision PCB.
CPU i7-13620H có bao nhiêu nhân và luồng?
Intel Core i7-13620H có 10 nhân gồm 6 P-core và 4 E-core, 16 luồng, Turbo tối đa 4.90GHz và 24MB cache.
RTX 4070 trên main có bao nhiêu VRAM?
NVIDIA GeForce RTX 4070 Laptop GPU trên cấu hình này dùng 8GB bộ nhớ GDDR6.
RTX 4070 của Katana 15 B13VGK chạy công suất bao nhiêu?
MSI công bố công suất đồ họa tối đa 105W với Dynamic Boost và xung boost tối đa 1980MHz cho cấu hình RTX 4070.
RAM có nâng cấp được không?
Có. Máy dùng hai khe SO-DIMM DDR5-5200, RAM rời và hỗ trợ tổng dung lượng tối đa 64GB.
Máy có bao nhiêu khe SSD?
Main hỗ trợ hai khe M.2 SSD NVMe PCIe Gen4 x4.
USB-C có phải Thunderbolt 4 không?
Không. Cổng USB-C trên cấu hình này là USB 3.2 Gen1 và hỗ trợ xuất hình DisplayPort 1.4.
Máy dùng sạc bao nhiêu watt?
MSI Katana 15 B13VGK dùng adapter công suất 200W.
Thay main có làm mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. Trường hợp SSD lỗi, Windows mã hóa hoặc yêu cầu Recovery Key cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
