Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- MSI Katana GF76 12UC (MS-17L4)
- Mã main
- MS-17L4 · MS-17L41 / MS-15841
- CPU
- Intel Core i5-12450H · 8 nhân / 12 luồng · tối đa 4.4GHz
- GPU / VGA
- NVIDIA GeForce RTX 3050 Laptop GPU · 4GB GDDR6 · 60W
- RAM
- DDR4-3200 SO-DIMM · 2 khe · tối đa 64GB
- Lưu trữ
- 1 khe M.2 SSD NVMe PCIe Gen4

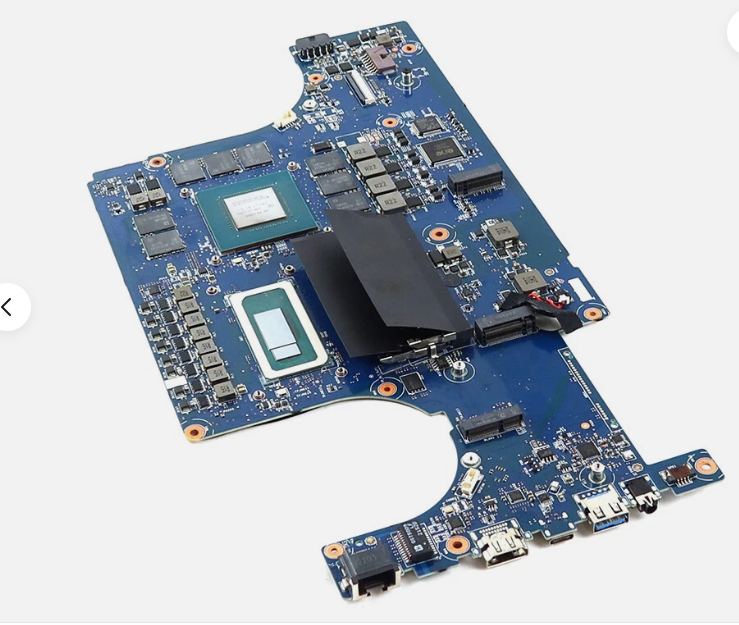

Main MSI Katana GF76 12UC MS-17L4 – Core i5-12450H – RTX 3050 4GB
Mainboard dành cho MSI Katana GF76 12UC nền MS-17L4, tích hợp Intel Core i5-12450H và NVIDIA GeForce RTX 3050 Laptop GPU 4GB GDDR6. Đây là lựa chọn thay thế khi bo cũ hỏng nặng và cần giữ đúng cấu hình CPU/GPU của máy.

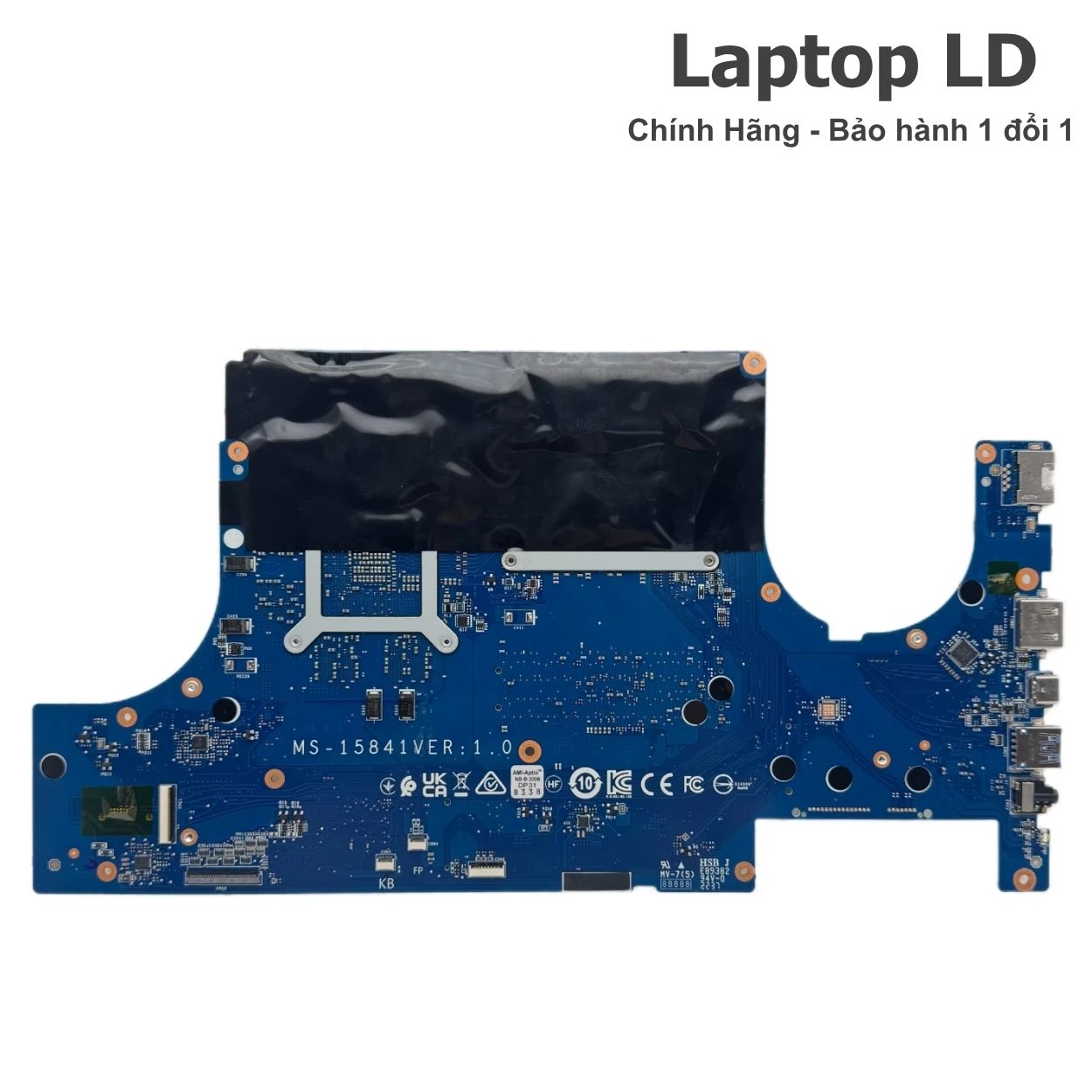

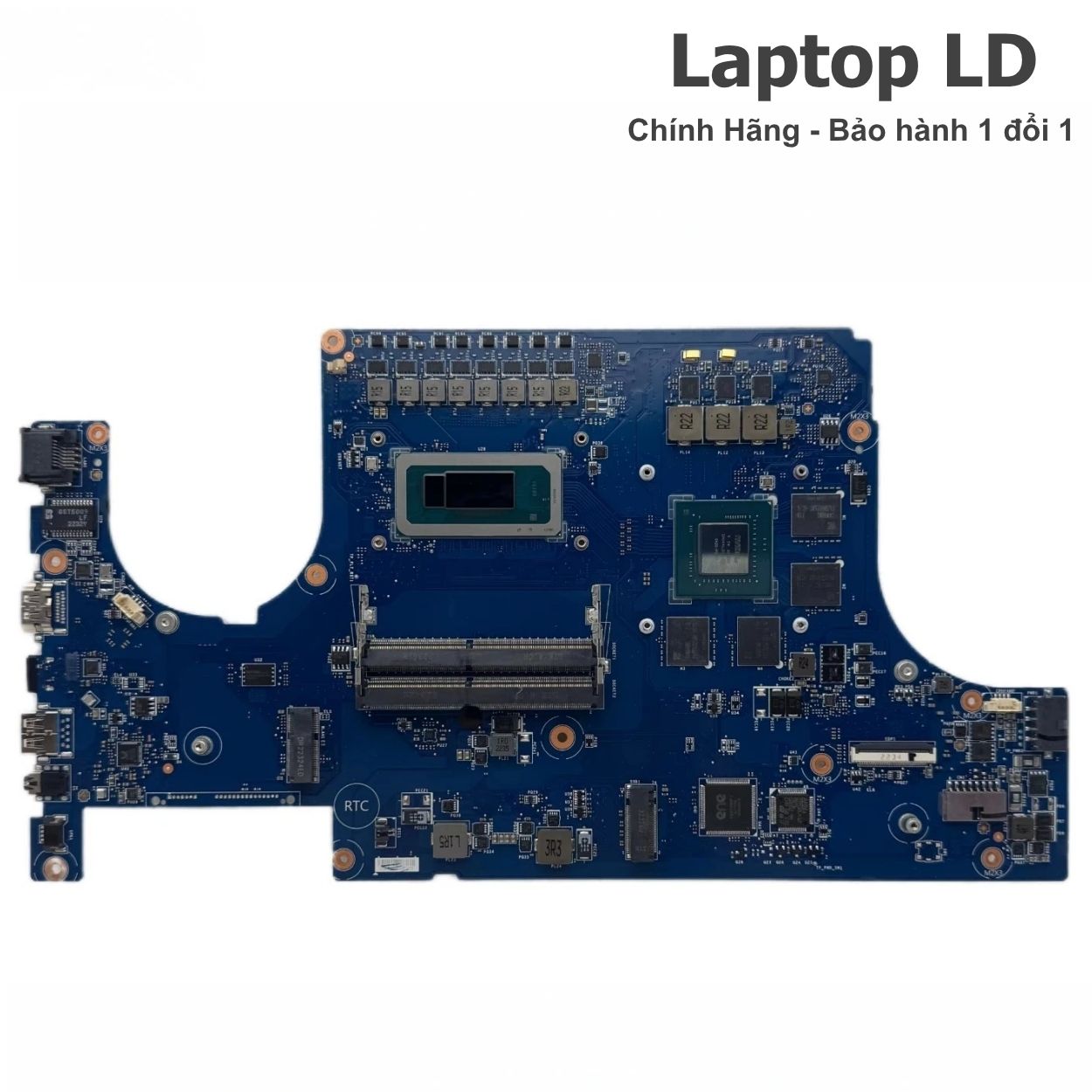

8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →

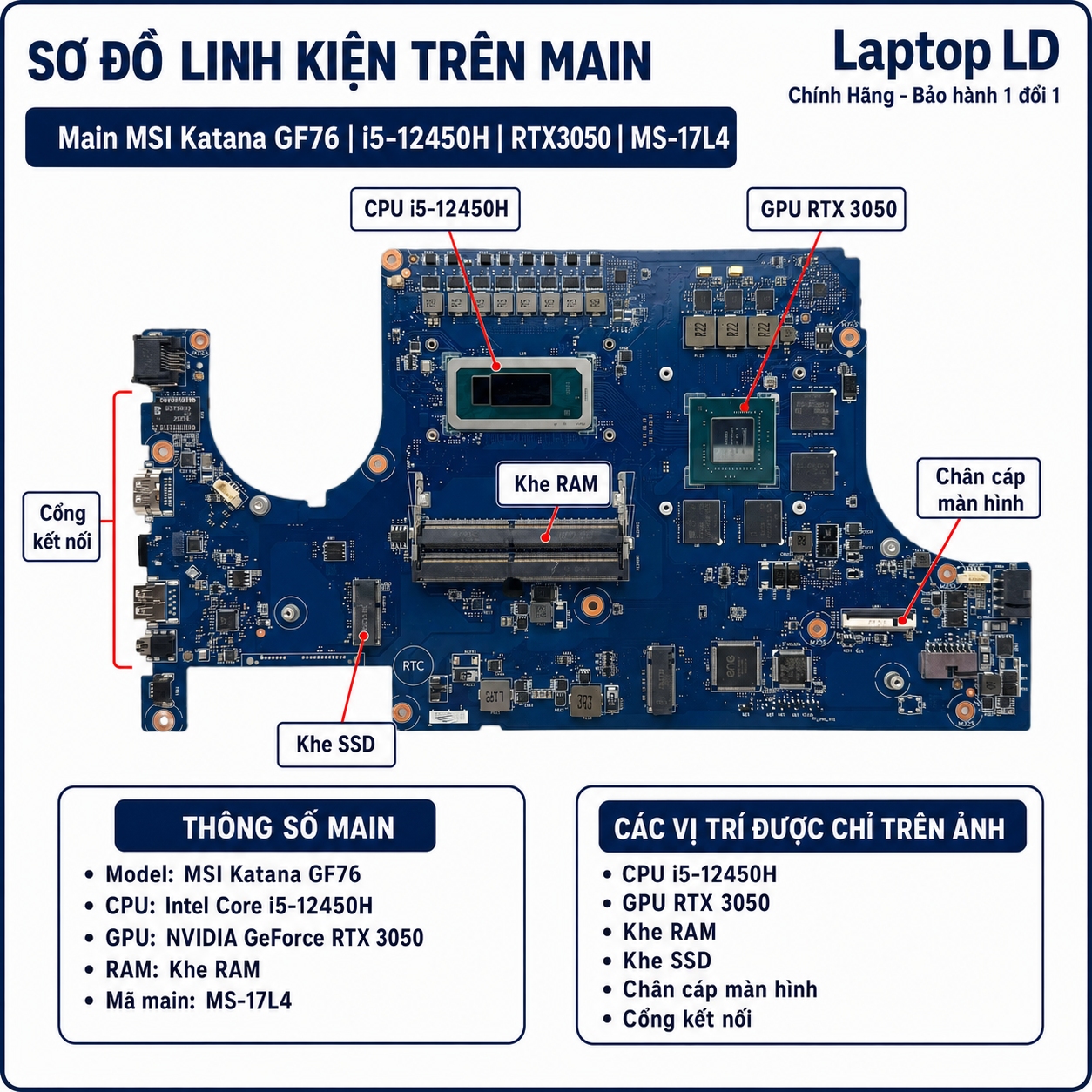

Thông số và phiên bản tương thích
- Dòng máy
- MSI Katana GF76 12UC (MS-17L4)
- Mã main / PCB
- MS-17L4
- CPU / SoC
- Intel Core i5-12450H · 8 nhân / 12 luồng · tối đa 4.4GHz
- RAM / bộ nhớ
- DDR4-3200 SO-DIMM · 2 khe · tối đa 64GB
- GPU / VGA
- NVIDIA GeForce RTX 3050 Laptop GPU · 4GB GDDR6 · 60W
- SSD / lưu trữ
- 1 khe M.2 SSD NVMe PCIe Gen4
- Cổng ngoài

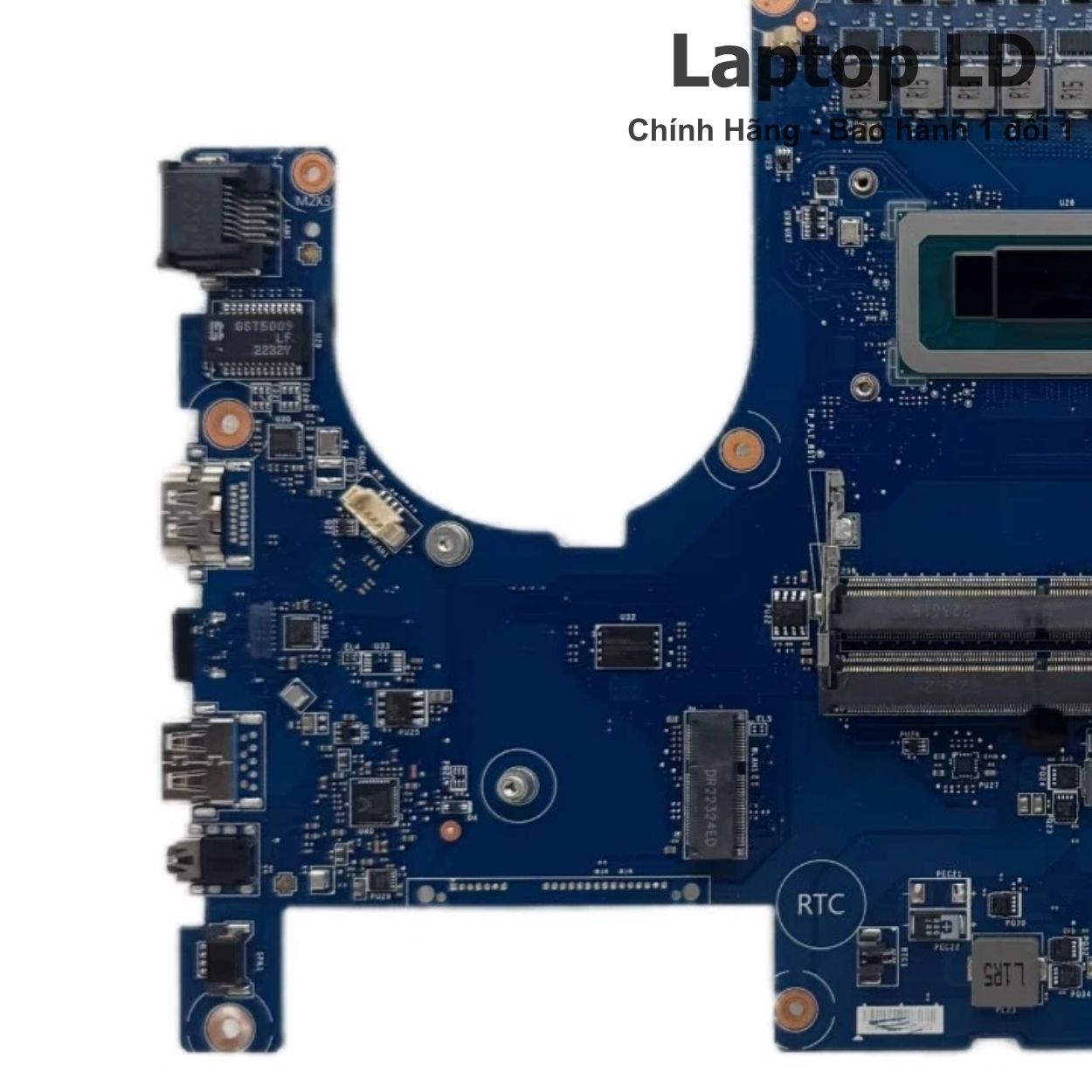

- RJ-45 · USB-C 3.2 Gen1 · 2× USB-A 3.2 Gen1 · USB-A 2.0 · HDMI 2.1 (4K@60Hz) · audio combo 3.5mm
- Không dây
- Intel Wi-Fi 6 AX201 · Bluetooth 5.2
Thông số kỹ thuật bổ sung

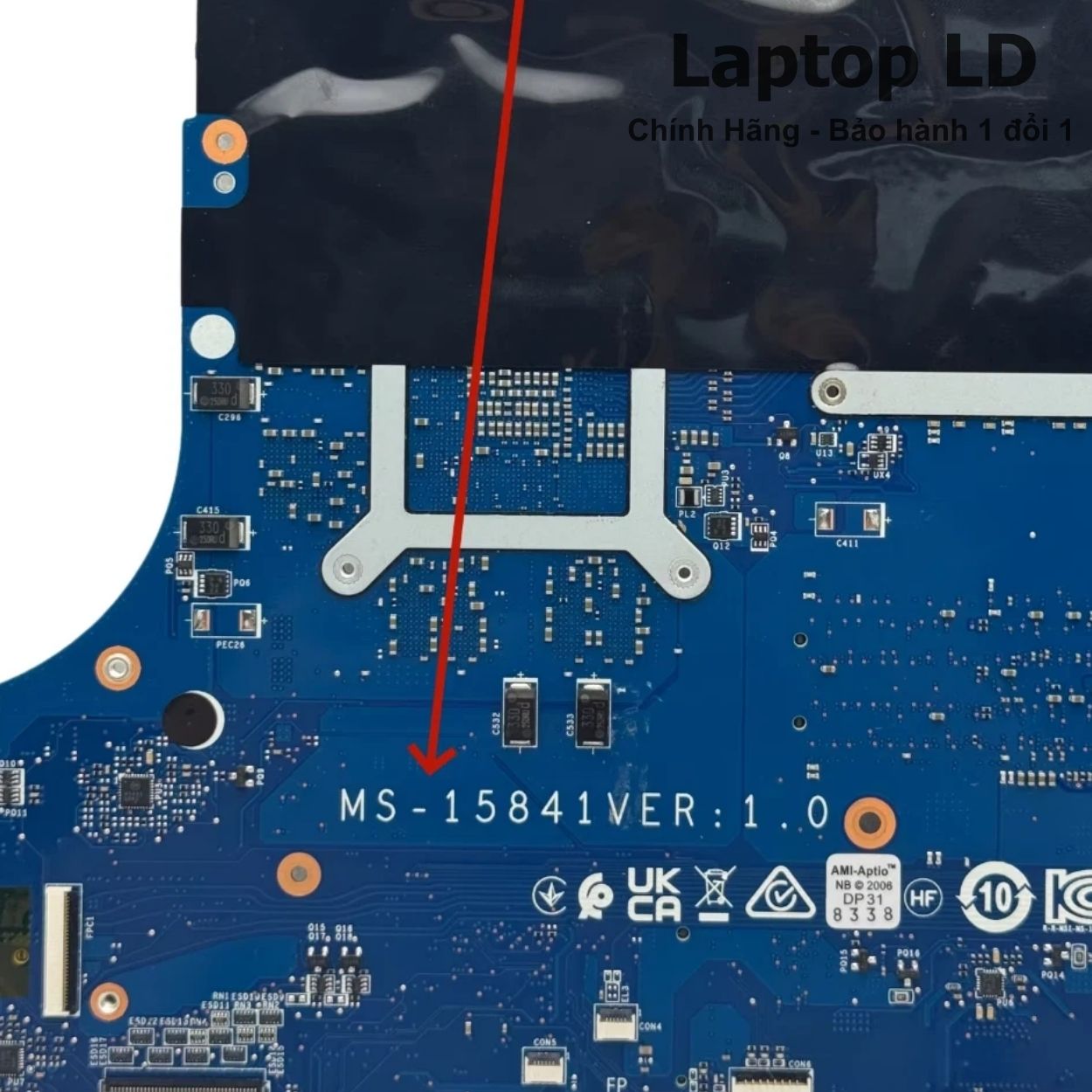

| Board revision | MS-17L41 / MS-17L4 — định danh board và họ BIOS được ghi nhận cho Katana GF76 12UC |
|---|---|
| OEM part / FRU / SPS / DP/N | MS-15841 — MPN được dùng cho main Katana GF76 12UC cấu hình i5-12450H + RTX 3050 4GB |
| Kết nối / I/O đặc trưng | 1× RJ-45; 1× USB-C 3.2 Gen1; 2× USB-A 3.2 Gen1; 1× USB-A 2.0; 1× HDMI 2.1 hỗ trợ 4K@60Hz; 1× jack tai nghe/mic combo 3.5mm. |
| BIOS / firmware | Họ BIOS MS-17L4; tài liệu firmware ghi nhận file MS-17L4.112 cho Katana GF76 12UC. Khi nạp BIOS cần khớp model và mã bo thực tế. |
| Tản nhiệt / adapter | Adapter 180W; nền Katana GF76 12U dùng hệ thống tản nhiệt Cooler Boost 5. Sau khi thay main cần kiểm tra tiếp xúc tản nhiệt CPU/GPU và nhiệt độ tải. |

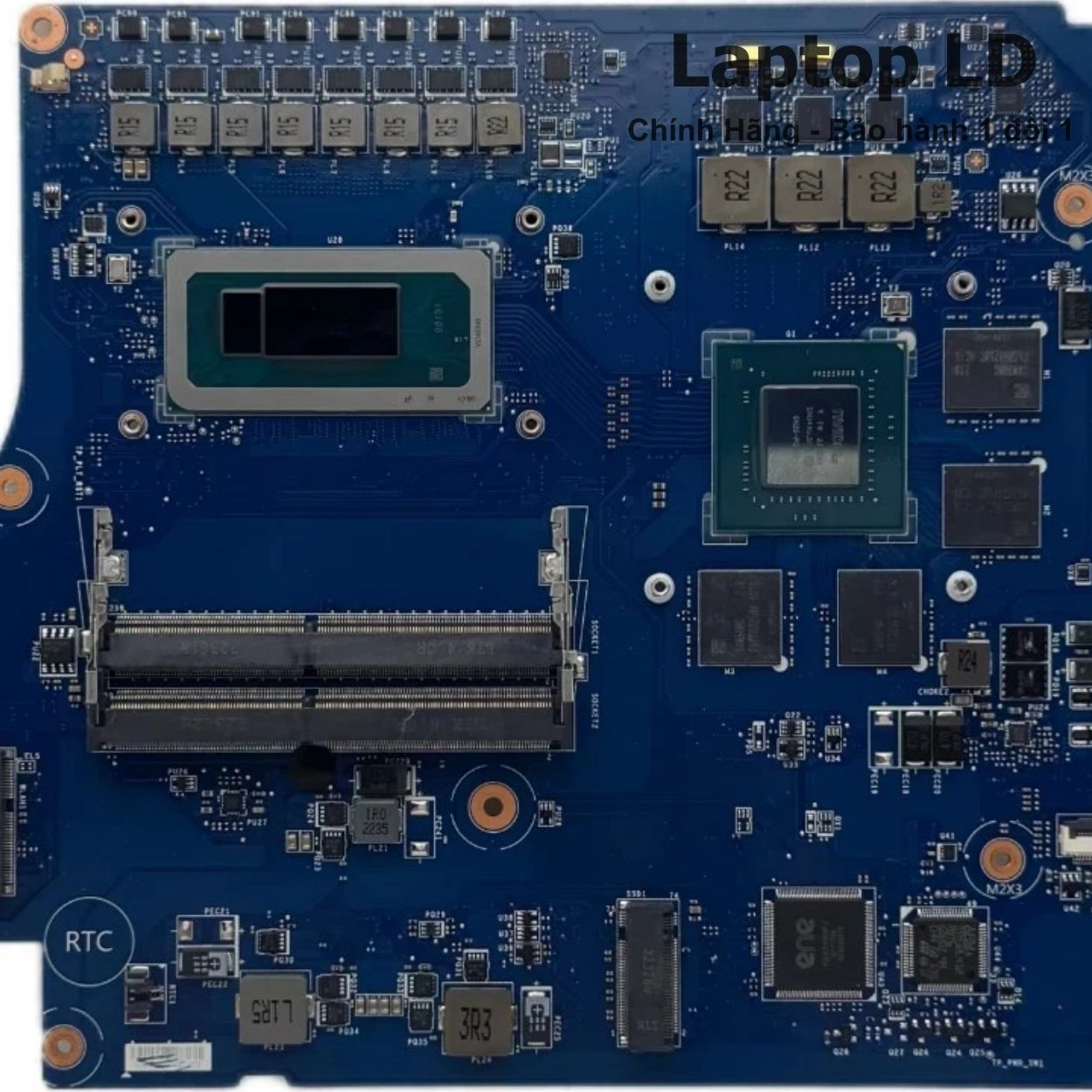

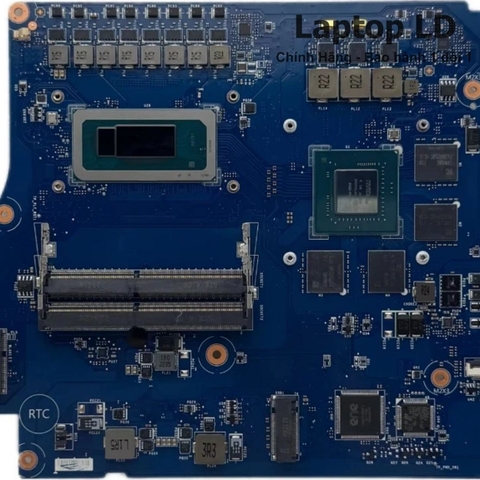

| Ghi chú cấu hình | CPU Core i5-12450H và RTX 3050 4GB được gắn trên main. RAM là 2 khe DDR4 SO-DIMM và SSD là linh kiện M.2 rời; chỉ đi kèm main khi đơn hàng ghi rõ. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Katana GF76 12UC – i5-12450H / RTX 3050 | Core i5-12450H · 8C/12T · tối đa 4.4GHz | DDR4-3200 · 2 khe SO-DIMM · tối đa 64GB | MS-17L4 / MS-17L41 · MPN MS-15841 · RTX 3050 4GB |
| Katana GF76 12UD – i7-12700H / RTX 3050 Ti | Core i7-12700H · 14C/20T · tối đa 4.7GHz | DDR4-3200 · 2 khe SO-DIMM · tối đa 64GB | Cùng họ chassis MS-17L4 nhưng dùng RTX 3050 Ti 4GB; không thay chéo chỉ dựa vào tên GF76/MS-17L4 |
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm là mainboard có Core i5-12450H và RTX 3050 4GB gắn trên bo. RAM SO-DIMM, SSD M.2, card Wi-Fi và các phụ kiện rời chỉ đi kèm khi đơn hàng ghi rõ.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không nguồn, bấm nút không phản hồi | Adapter/jack nguồn, mạch sạc, MOSFET đầu vào, nguồn chờ hoặc chập tải trên main. | Kiểm tra adapter 180W, jack nguồn và pin; đo chạm chập, nguồn chờ và trình tự nguồn trước khi kết luận main. |
| Có nguồn nhưng không POST / không lên hình | BIOS, RAM DDR4, nguồn CPU/GPU, CPU, GPU hoặc đường tín hiệu màn hình. | Thử từng thanh/khe RAM đã biết tốt, kiểm tra HDMI, BIOS/EC và các đường nguồn CPU/GPU. |
| Treo logo, tự khởi động lại hoặc hoạt động thiếu ổn định | RAM/SSD, BIOS, nguồn tải hoặc nhiệt độ CPU/GPU bất thường. | Kiểm tra RAM, SSD, BIOS/UEFI, quạt và nhiệt độ; thử tải CPU/GPU có kiểm soát để theo dõi độ ổn định. |
| Sọc hình, lỗi driver hoặc treo khi chạy game / tải GPU | RTX 3050, VRAM GDDR6, nguồn GPU/VRAM hoặc tiếp xúc tản nhiệt. | Kiểm tra driver, thử tải đồ họa, theo dõi nhiệt độ và đo các đường nguồn GPU/VRAM trước khi kết luận chip. |
| Không nhận SSD M.2 hoặc SSD chập chờn | SSD, socket M.2, nguồn khe SSD, đường PCIe hoặc BIOS. | Thử SSD NVMe đã biết tốt, kiểm tra socket, BIOS và nguồn/đường PCIe của khe M.2. |
| Mất HDMI, USB, LAN hoặc thiết bị ngoại vi | Cổng vật lý, IC bảo vệ, nguồn I/O, đường dữ liệu hoặc controller liên quan. | Thử cáp/thiết bị tốt, kiểm tra từng cổng và đo mạch bảo vệ, nguồn I/O trước khi quy lỗi main. |
Hướng dẫn thay main và kiểm tra sau lắp
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.

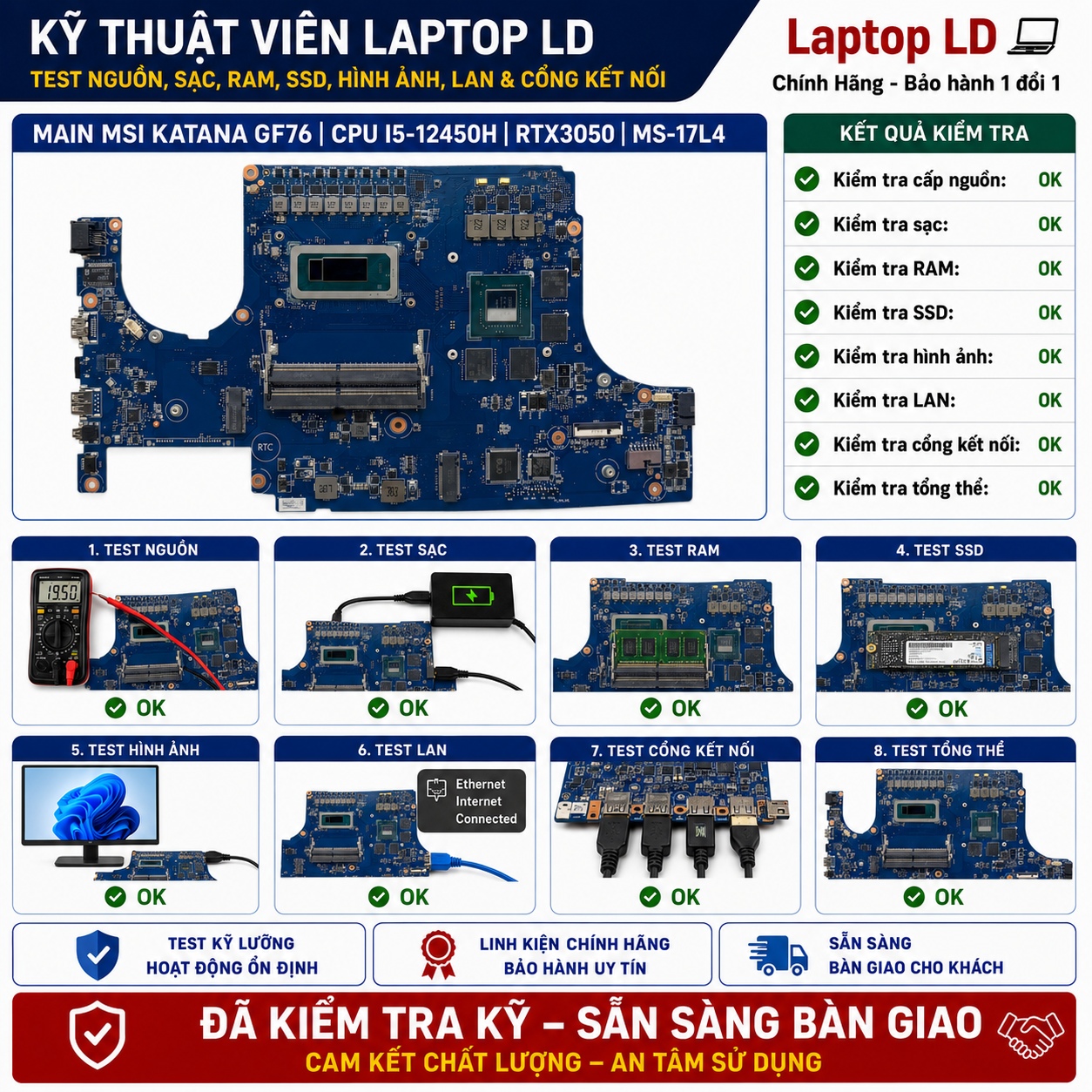

Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi thường gặp về main MSI Katana GF76 12UC MS-17L4
Main MS-17L4 trong bài dùng cho MSI Katana GF76 cấu hình nào?
Bài này dành cho Katana GF76 12UC dùng Intel Core i5-12450H và NVIDIA GeForce RTX 3050 Laptop GPU 4GB GDDR6. Laptop LD đối chiếu thêm MS-17L41 / MS-15841 và layout bo trước khi giao.
RTX 3050 trên main Katana GF76 12UC có bao nhiêu VRAM?
Phiên bản trong bài dùng NVIDIA GeForce RTX 3050 Laptop GPU với 4GB GDDR6 và mức công suất đồ họa tối đa 60W theo thông số MSI của GF76 12UC.
RAM của Katana GF76 12UC có hàn trên main không?
Không. Máy dùng 2 khe DDR4-3200 SO-DIMM, tối đa 64GB. RAM là linh kiện rời nên không mặc định đi kèm main nếu đơn hàng không ghi rõ.
MS-17L4 có dùng chung cho bản RTX 3050 Ti không?
MS-17L4 cũng xuất hiện trên Katana GF76 12UD dùng RTX 3050 Ti 4GB. Vì vậy không nên chọn main chỉ theo MS-17L4; Laptop LD sẽ đối chiếu thêm CPU, GPU, MS-17L41/MS-15841 và bố cục bo để xác nhận đúng bản.
