Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- MSI Katana GF76 11UD
- Mã main
- MS-15821 · Ver 1.1
- CPU
- Intel Core i7-11800H
- GPU / VGA
- NVIDIA GeForce RTX 3050
- RAM
- 2 khe SO-DIMM DDR4-3200
- Lưu trữ
- 1 khe M.2 NVMe PCIe Gen3 theo cấu hình GF76 11UD
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

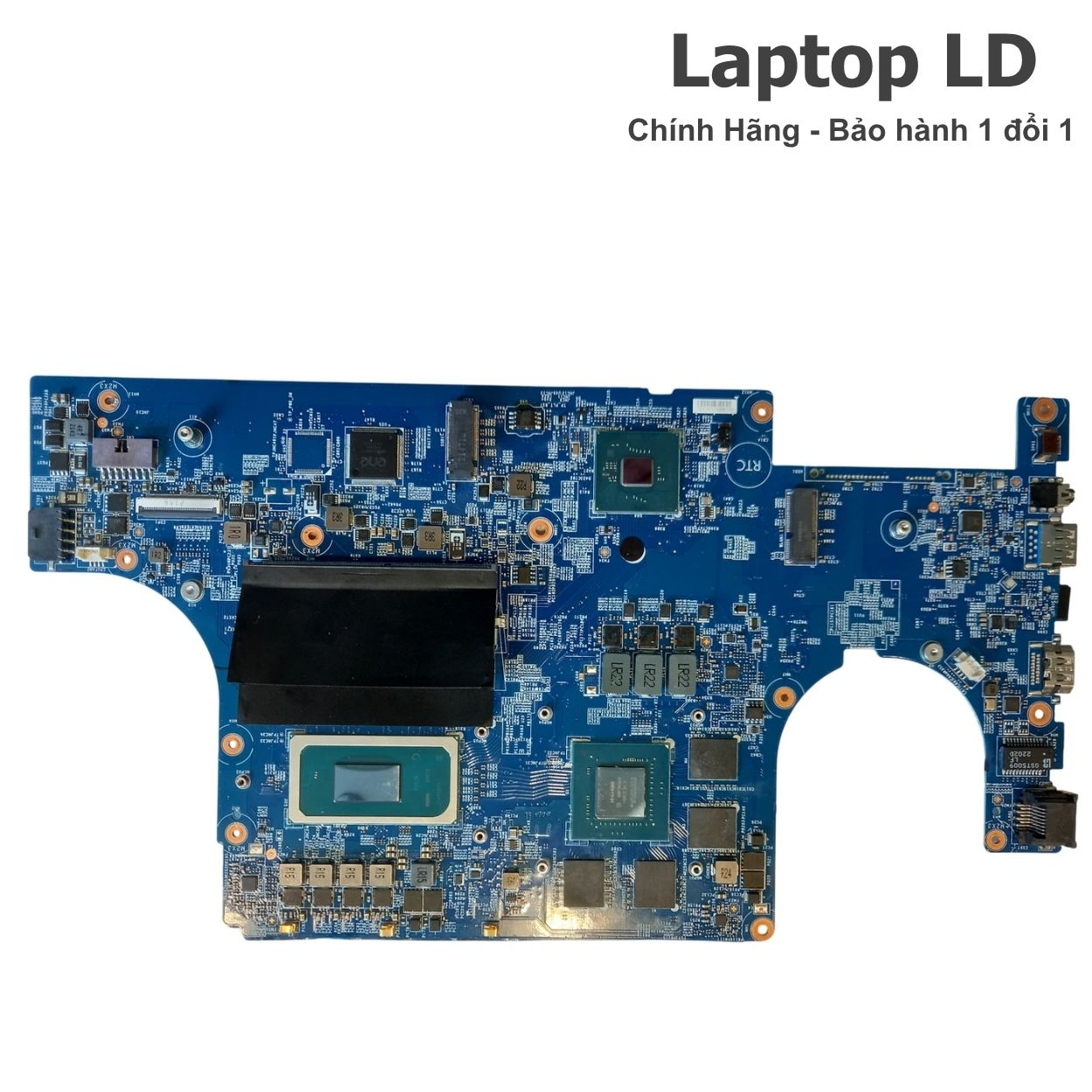

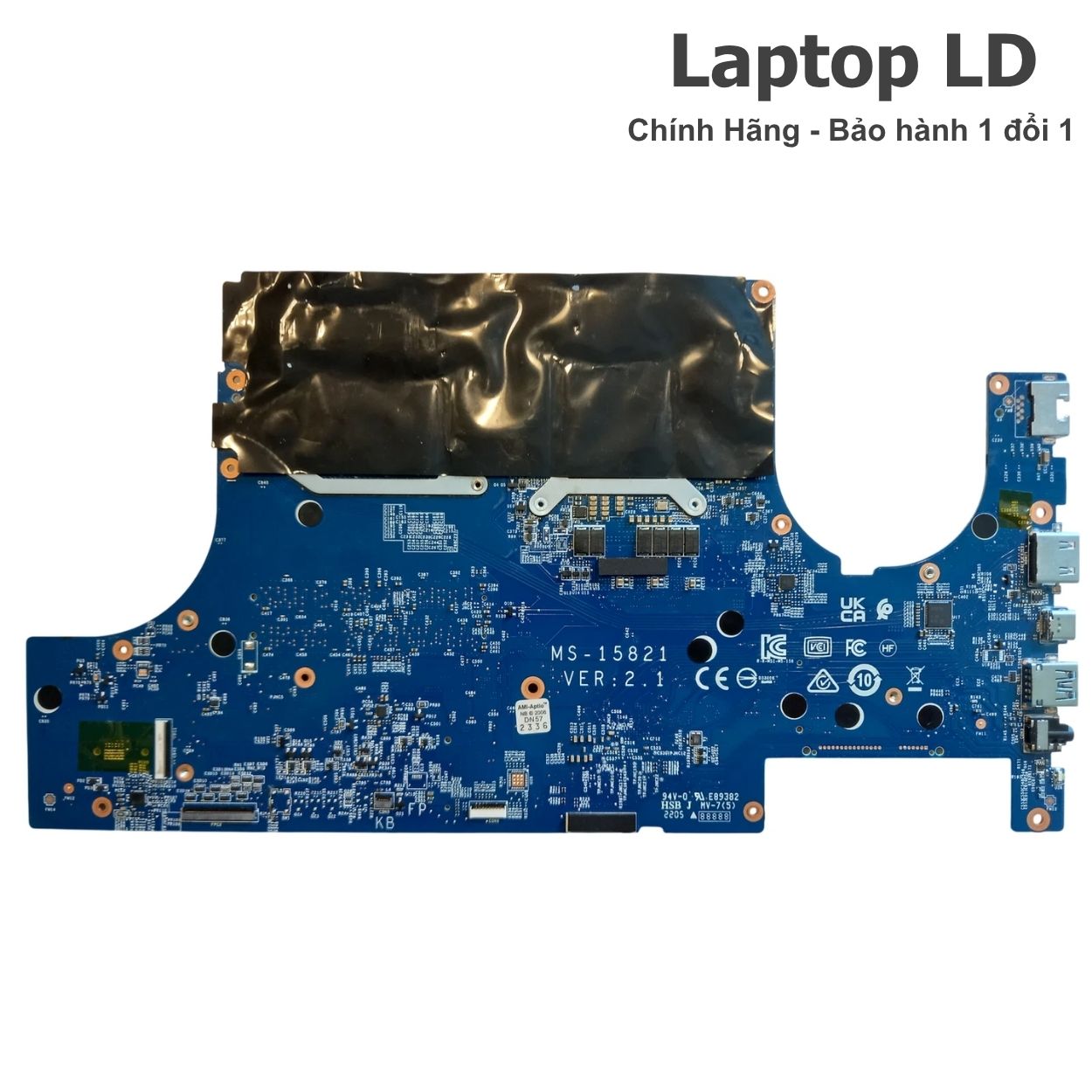

Main MSI Katana GF76 11UD | Core i7-11800H | RTX 3050 Ti 4GB | MS-15821

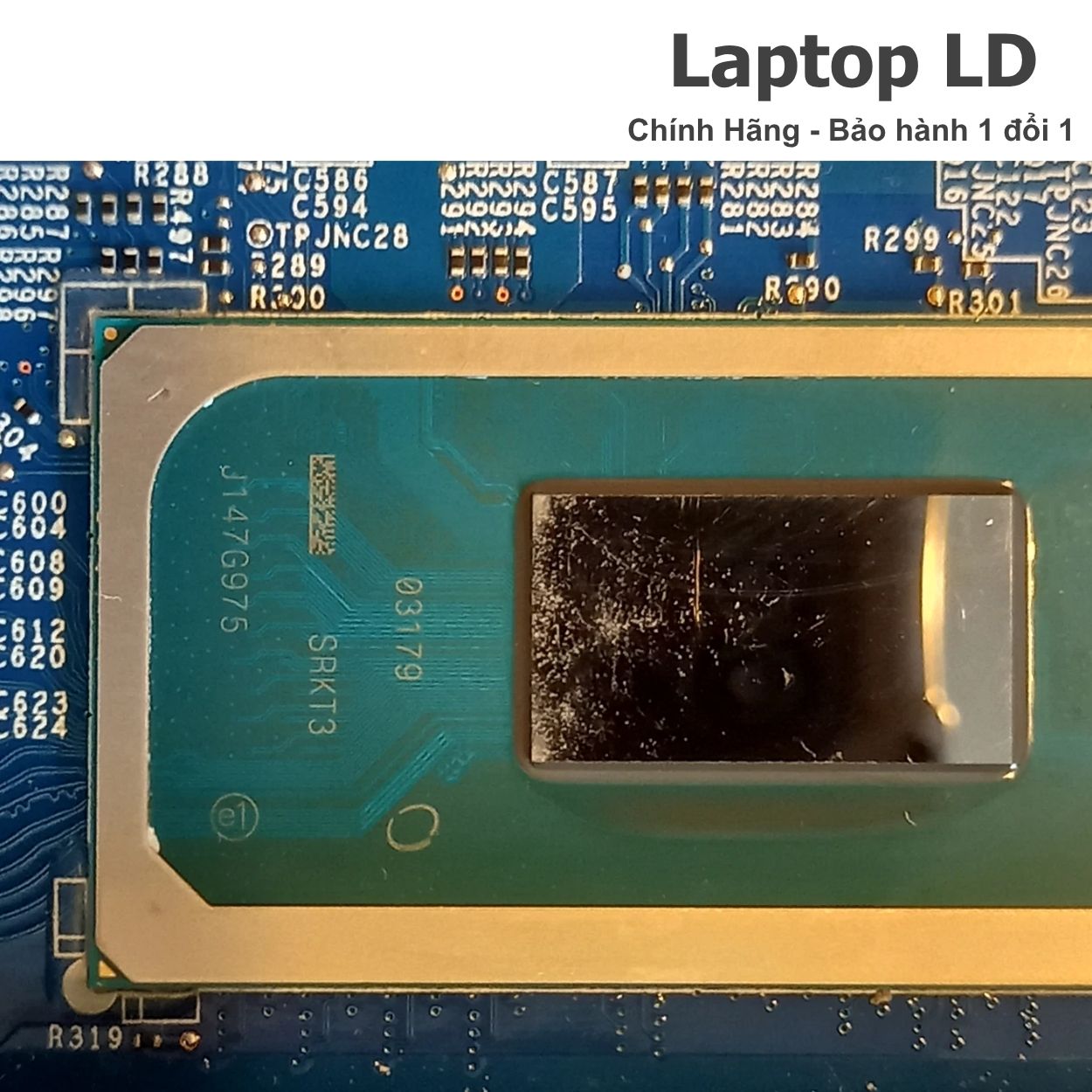

Mainboard MS-15821 cho MSI Katana GF76 11UD, tích hợp Intel Core i7-11800H và NVIDIA GeForce RTX 3050 Ti Laptop GPU 4GB GDDR6. Board thực tế đã được xác minh với MS-15821 Ver 1.1 và MPN 607-15821-24S; MSI chính hãng xác nhận suffix 11UD là RTX 3050 Ti, trong khi 11UE là RTX 3060.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, marking MS-15821 Ver 1.1, MPN 607-15821-24S, CPU i7-11800H, chip RTX 3050 Ti/VRAM và bố trí cổng trước khi gửi hàng.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Katana GF76 11UD = RTX 3050 Ti 4GB; Katana GF76 11UE = RTX 3060 6GB. Không nên giữ tên 11UE nếu main thực tế là MS-15821 i7-11800H + RTX 3050 Ti.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- MSI Katana GF76 11UD
- Mã main / PCB
- MS-15821
- CPU / SoC
- Intel Core i7-11800H
- RAM / bộ nhớ
- 2 khe SO-DIMM DDR4-3200 · tối đa 64GB
- GPU / VGA
- NVIDIA GeForce RTX 3050 Ti Laptop GPU 4GB GDDR6 + Intel UHD Graphics
- SSD / lưu trữ
- 1 khe M.2 NVMe PCIe Gen3 theo cấu hình GF76 11UD
- Cổng ngoài
- 1× USB Type-C 3.2 Gen1; 2× USB Type-A 3.2 Gen1; 1× USB Type-A 2.0; HDMI hỗ trợ 4K 60Hz; RJ-45 Gigabit LAN; audio combo 3.5mm.
- Không dây
- Intel Wi-Fi 6 AX201 2×2 + Bluetooth 5.1 trên các SKU GF76 11UD đã xác minh; MSI family page cũng công bố Wi-Fi 6 + Bluetooth 5.2 tùy SKU/thị trường.
Thông số kỹ thuật bổ sung

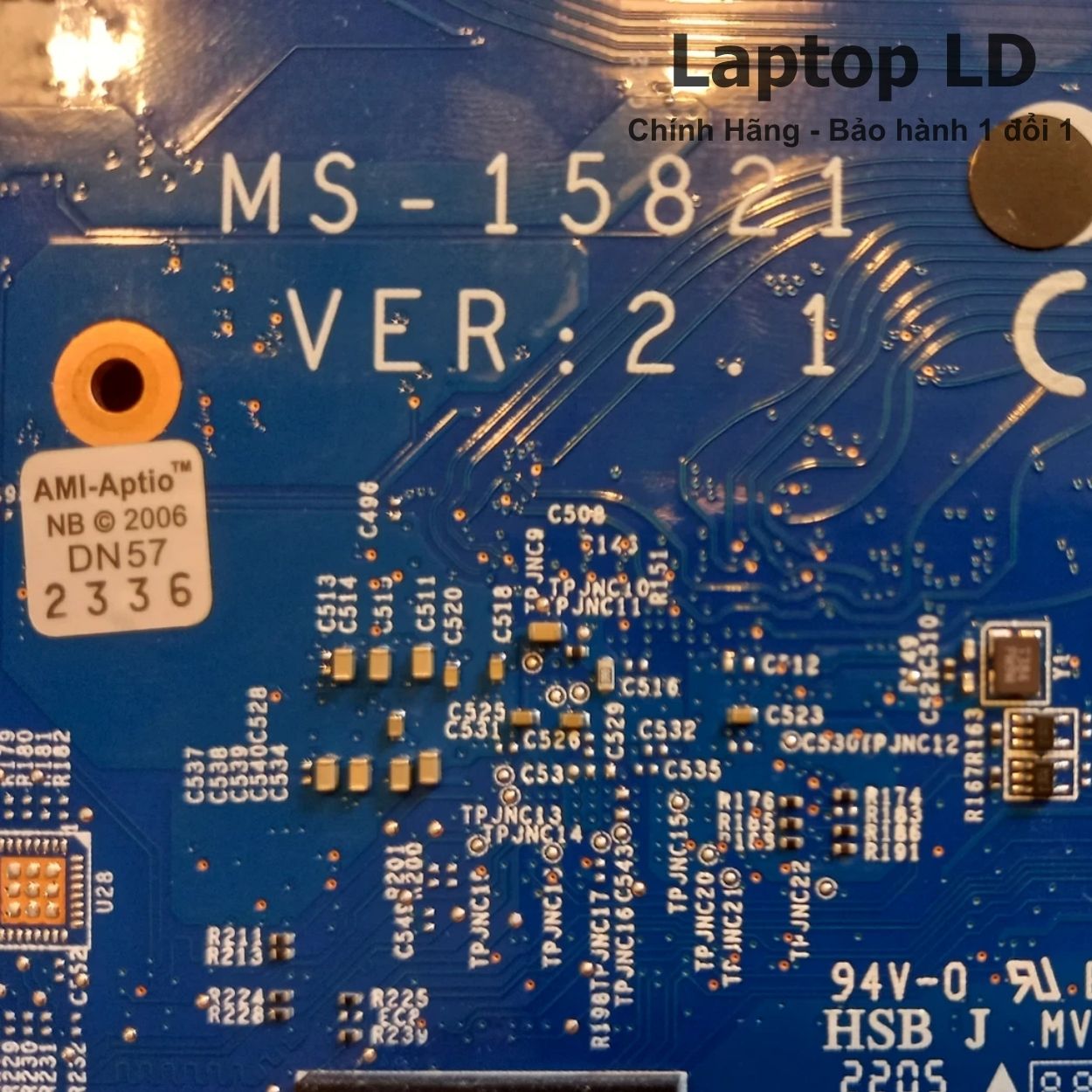

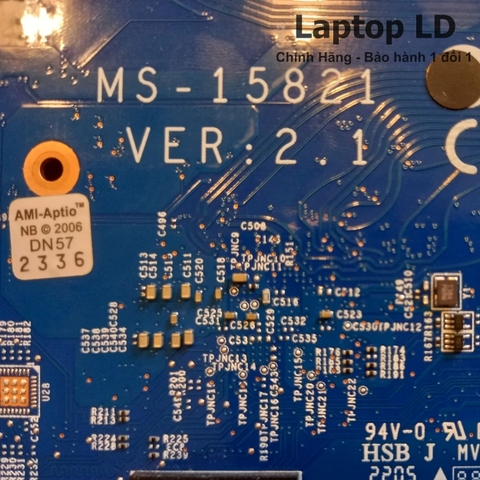

| Board revision | PCB MS-15821 Ver 1.1 đã được xác minh cho Katana GF76 11UD; các revision 1.0/1.2/2.0 cũng xuất hiện trong family board, nên phải đối chiếu revision thật. Chassis/system ID của GF76 11UD thường là MS-17L2. |
|---|---|
| OEM part / FRU / SPS / DP/N | MPN 607-15821-24S đã được xác minh cho i7-11800H + RTX 3050 Ti 4GB; nguồn phụ tùng còn ghi 607-15821-142S, 607-15821-196S, 607-15821-650S và 607-15821-1437S cho cùng CPU/GPU trên GF76 11UD. Ưu tiên tem MPN thật trên bo. |
| Kết nối / I/O đặc trưng | 2 khe DDR4-3200 SO-DIMM, tối đa 64GB; GF76 11UD chính hãng công bố 1 khe M.2 NVMe PCIe Gen3; USB-C Gen1, 2 USB-A Gen1, 1 USB 2.0, HDMI 4K60, RJ-45 Gigabit và audio combo. |
| BIOS / firmware | GF76 11UD dùng BIOS nhánh E17L2IMS. Bản E17L2IMS.319 phát hành 11/08/2023 đã được xác minh là firmware MSI cho chassis MS-17L2. Không dùng E1582IMS của các model 15-inch dù cùng họ PCB MS-15821; trước khi flash phải đối chiếu model/SKU và sao lưu dump gốc. |
| Tản nhiệt / adapter | MSI công bố adapter 150W và pin 53.5Wh cho Katana GF76 11UD; RTX 3050 Ti được công bố tối đa 60W trên một số SKU. Khi thay main phải dùng đúng cụm Cooler Boost 5 và adapter đúng công suất. |
| Ghi chú cấu hình | Core i7-11800H, RTX 3050 Ti 4GB và chipset HM570 thuộc main. RAM DDR4, SSD M.2 và card Wi-Fi là linh kiện rời. Không nhầm GF76 11UD RTX 3050 Ti với GF76 11UE RTX 3060 hoặc 11UC RTX 3050. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản trong bài — GF76 11UD | Core i7-11800H · RTX 3050 Ti 4GB | DDR4-3200 · 2 khe · tối đa 64GB | MS-15821 Ver 1.1 · MPN tiêu biểu 607-15821-24S |
| Biến thể dễ nhầm — GF76 11UE | Core i7-11800H · RTX 3060 6GB | DDR4-3200 · cùng chassis Katana GF76 | GPU/VRAM và adapter khác; 11UE không phải RTX 3050 Ti |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn, bấm nút nguồn không phản ứng | Adapter 150W, jack DC-in, pin, nguồn chờ, EC hoặc chạm chập trên main. | Thử adapter MSI 150W phù hợp, cô lập pin và thiết bị rời; kiểm tra điện áp đầu vào, nguồn chờ và dòng tiêu thụ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình, không POST | RAM/khe SO-DIMM, BIOS/ME, màn hình/cáp eDP, nguồn CPU/GPU hoặc lỗi phần cứng trên bo. | Thử RAM DDR4 tốt ở từng khe, kiểm tra màn ngoài qua HDMI và trạng thái POST; xác minh BIOS đúng E17L2IMS/GF76 11UD trước khi khoanh vùng CPU/GPU. |
| Không nhận RAM hoặc chỉ nhận một khe | Thanh RAM, socket SO-DIMM, nguồn DDR4, đường tín hiệu hoặc bộ điều khiển nhớ trong CPU. | Dùng DDR4-3200 đã biết tốt, đổi chéo hai khe và kiểm tra dung lượng trong BIOS để tách lỗi module, socket hay đường RAM trên main. |
| Không nhận SSD M.2 NVMe | SSD, socket M.2, nguồn cấp, đường PCIe Gen3 hoặc BIOS. | Thử SSD NVMe PCIe Gen3 đã biết tốt, kiểm tra socket và BIOS; GF76 11UD chính hãng công bố một khe M.2 NVMe nên không suy diễn thêm khe từ biến thể 11UE. |
| Không sạc pin hoặc tụt hiệu năng khi tải nặng | Adapter không đủ công suất, jack nguồn, pin, mạch sạc hoặc power limit/firmware. | Đối chiếu adapter 150W đúng chuẩn, kiểm tra nhận nguồn và pin; theo dõi CPU/GPU power khi stress test để tách lỗi nguồn ngoài với mạch nguồn main. |
| Treo, reset, sọc hình hoặc không nhận RTX 3050 Ti | Driver/BIOS, tản nhiệt, nguồn GPU, VRAM GDDR6 hoặc chip RTX 3050 Ti. | Kiểm tra Intel UHD trước, cài đúng NVIDIA driver, theo dõi nhiệt/quạt và chạy tải GPU có kiểm soát để phân biệt lỗi phần mềm với GPU/VRAM/mạch nguồn. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng Katana GF76 11UD, MS-15821, i7-11800H và RTX 3050 Ti 4GB; chuyển đúng RAM, SSD, WLAN và cụm Cooler Boost. Sau lắp vào BIOS xác nhận CPU/RAM/SSD rồi kiểm tra RTX 3050 Ti, HDMI, USB-C, USB-A, LAN, Wi-Fi/Bluetooth và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main MSI Katana GF76 11UD i7-11800H RTX 3050 Ti MS-15821
GF76 11UE có dùng RTX 3050 Ti không?
Không. MSI chính hãng xác nhận Katana GF76 11UE dùng RTX 3060 6GB, còn RTX 3050 Ti 4GB thuộc Katana GF76 11UD.
MS-15821 có đúng cho GF76 11UD i7-11800H RTX 3050 Ti không?
Có. Nguồn boardview và main thực tế xác nhận MS-15821 Ver 1.1 dùng trên GF76 11UD; MPN 607-15821-24S là một bản đã xác minh đúng i7-11800H + RTX 3050 Ti 4GB.
GF76 11UD có mấy khe RAM và SSD?
MSI công bố 2 khe DDR4-3200 SO-DIMM, tối đa 64GB và 1 khe M.2 NVMe PCIe Gen3 cho GF76 11UD.
Main được kiểm tra và bảo hành như thế nào?
Main được kiểm tra nguồn, POST/BIOS, RAM, SSD M.2, sạc, RTX 3050 Ti, HDMI/USB-C, LAN và nhiệt độ trước khi giao. Laptop LD áp dụng 1 đổi 1 trong 30 ngày theo chính sách công khai và hỗ trợ đối chiếu main cũ trước khi lắp.
