Thay main MSI GF63 Thin 11SC MS-16R61 i7-11800H đúng cấu hình
Main MSI GF63 Thin 11SC nền MS-16R61 dùng CPU Intel Core i7-11800H và NVIDIA GeForce GTX 1650 Laptop GPU 4GB. Máy hỗ trợ hai khe RAM DDR4-3200, một khe SSD M.2 NVMe và một khay ổ 2,5 inch SATA. MSI GF63 Thin 11 dùng chung nền bo cho nhiều nhánh 11SC/11UC/11UD, vì vậy revision PCB, GPU, loại VRAM, MSI part number và bố trí tản nhiệt phải được đối chiếu trực tiếp trước khi sửa hoặc thay.
- CPU i7-11800H
- 8 nhân 16 luồng
- GTX 1650 4GB
- 2 khe DDR4
- M.2 + SATA 2,5 inch
- LAN Gigabit
Xác thực kỹ thuật: MSI công bố GF63 Thin 11SC có GTX 1650 Laptop GPU 4GB, RAM DDR4-3200 tối đa 64GB với hai khe, một khe M.2 NVMe, một khay SATA 2,5 inch, USB-C dữ liệu, ba USB-A, HDMI 4K@30Hz, LAN Gigabit, pin khoảng 51–52,4Wh và adapter 120W. Loại VRAM GDDR5/GDDR6 có thể khác theo SKU khu vực nên phải kiểm mã chip trên bo thực tế.

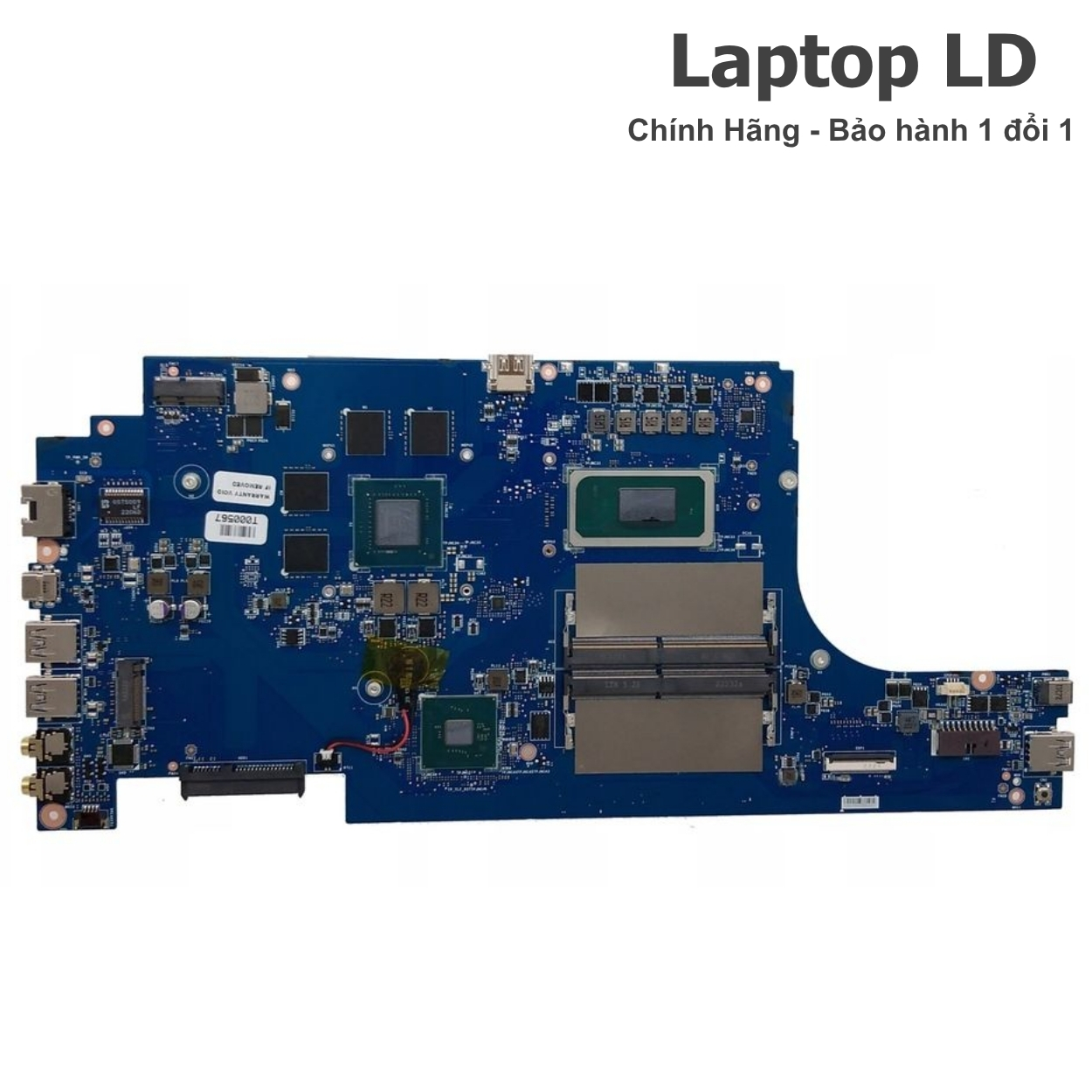

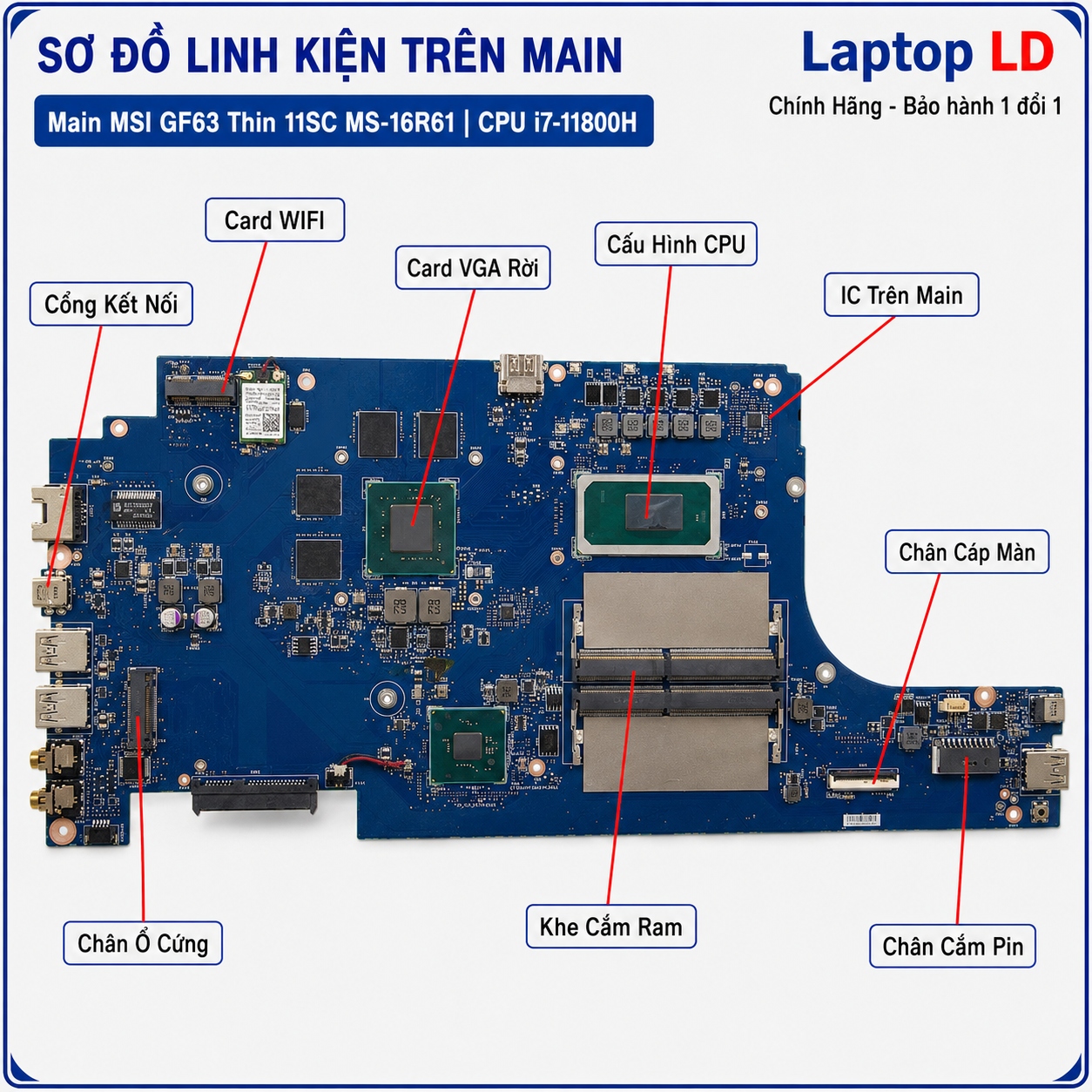

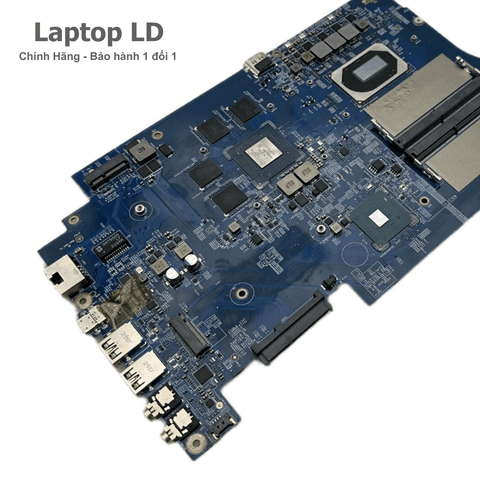

Vị trí linh kiện và ảnh tổng thể main MSI GF63 Thin 11SC MS-16R61 i7-11800H
Ảnh thực tế giúp nhận biết CPU i7-11800H, GPU GTX 1650, cụm VRAM 4GB, hai khe RAM DDR4, khe SSD M.2, đầu cáp ổ SATA 2,5 inch, module Wi-Fi, mạch nguồn CPU/GPU, USB-C, HDMI, LAN RJ-45, ba USB-A, jack nguồn và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa và camera.
Cần gửi gì để Laptop LD báo đúng main?
MS-16R61 được dùng trên nhiều GF63 Thin 11 với GTX 1650, RTX 3050 hoặc RTX 3050 Ti. Tên GF63 Thin 11SC là căn cứ quan trọng để khóa nhánh GTX 1650, nhưng vẫn phải kiểm revision và tem main.
Thông tin nên gửi trước
- Ảnh tem đáy ghi rõ GF63 Thin 11SC, mã SKU và serial number.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ MS-16R61, revision PCB và tem MSI part number.
- Ảnh khu vực CPU i7-11800H, GPU GTX 1650 và toàn bộ chip VRAM.
- Ảnh hai khe RAM DDR4, khe SSD M.2 và đầu cáp ổ SATA 2,5 inch.
- Ảnh USB-C, ba USB-A, HDMI, LAN RJ-45, mic, headphone và jack nguồn.
- Ảnh pin, adapter 120W và cụm quạt/tản nhiệt.
- Mô tả lỗi: không nguồn, mất GPU, rác hình, treo logo, lỗi RAM/SSD, quá nhiệt hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng 11SC GTX 1650 thay vì 11UC/11UD RTX 3050.
- Khóa đúng i7-11800H, tránh nhầm i5-11260H hoặc i5-11400H.
- Xác nhận loại VRAM GDDR5 hay GDDR6 theo SKU thực tế.
- Đối chiếu đúng revision, part number và hệ thống tản nhiệt.
- Xác định còn đủ cáp/khay SATA 2,5 inch hay không.
- Rút ngắn thời gian kiểm tra và tránh mua sai main.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main MSI GF63 Thin 11SC i7-11800H MS-16R61 được báo theo revision, MSI part number, loại VRAM, tình trạng CPU/GPU và gói bảo hành.
Công lắp
Khi thay main, máy được kiểm tra adapter 120W, pin, RAM, SSD, ổ SATA, Wi-Fi, màn hình, LAN, USB-C, HDMI, quạt và tản nhiệt.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo phiếu; có gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Máy từng sửa GPU, VRAM, BIOS, nguồn CPU/GPU hoặc vào nước cần kiểm tra kỹ hơn trước khi lắp bo thay thế.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng GF63 Thin 11SC, i7-11800H, MS-16R61, GPU và revision.
- Xác nhận đúng GTX 1650 4GB và đúng loại VRAM theo bo thực tế.
- Kiểm tra adapter 120W, RAM, SSD, SATA, USB-C, HDMI, LAN, Wi-Fi, camera và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch MSI GF63 Thin 11SC MS-16R61 i7-11800H dùng cho máy nào?
Tương thích đã có căn cứ
- MSI GF63 Thin 11SC.
- CPU Intel Core i7-11800H onboard.
- Board family MS-16R61; revision phải trùng bo cũ.
- NVIDIA GeForce GTX 1650 Laptop GPU 4GB.
- Hai khe SO-DIMM DDR4-3200, tối đa 64GB.
- Một khe SSD M.2 NVMe và một khay ổ 2,5 inch SATA.
- Một USB-C 5Gbps, ba USB-A 5Gbps, HDMI 4K@30Hz và LAN Gigabit.
- Pin 3 cell khoảng 51–52,4Wh và adapter 120W.
Không nên thay chéo khi chưa kiểm
- Không nhầm GF63 Thin 11SC với 11UC hoặc 11UD dùng RTX 3050.
- Không nhầm i7-11800H với i5-11260H/i5-11400H.
- Không bỏ qua revision PCB và MSI part number.
- Không tự ghi GDDR6 nếu chip VRAM trên SKU thực tế là GDDR5.
- Không ghi USB-C có sạc hoặc xuất hình; MSI chỉ công bố USB-C 5Gbps cho 11SC.
- Không ghi hai khe M.2; máy có một M.2 và một khay SATA 2,5 inch.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, RAM, SSD, màn hình và tản nhiệt.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | MSI GF63 Thin 11SC. | Nhầm 11UC/11UD có RTX 3050 hoặc GF63 đời 10/12. |
| Mã main | MS-16R61 và revision phải khớp bo cũ. | Chỉ nhìn MS-16R6 nhưng bỏ qua revision và GPU. |
| CPU | i7-11800H, 8 nhân, 16 luồng, Turbo tối đa 4,60GHz. | Nhầm i5-11260H hoặc i5-11400H. |
| GPU | GTX 1650 Laptop GPU 4GB; loại VRAM kiểm theo SKU. | Đặt main RTX 3050 hoặc ghi sai GDDR5/GDDR6. |
| RAM | 2 khe DDR4-3200, tối đa 64GB. | Ghi RAM hàn, DDR5 hoặc chỉ một khe. |
| Lưu trữ | 1 khe M.2 NVMe và 1 khay 2,5 inch SATA. | Ghi hai khe M.2 hoặc bỏ sót cáp SATA. |
| Cổng | 1 USB-C 5Gbps, 3 USB-A 5Gbps, HDMI 4K@30Hz, RJ-45, mic và headphone. | Ghi USB-C có PD/DP hoặc HDMI 2.1. |
| Pin và sạc | Pin 3 cell khoảng 51–52,4Wh; adapter 120W. | Dùng sạc thiếu công suất hoặc khóa sai dung lượng pin theo SKU khác. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem hướng dẫn chọn main laptop đúng mã để chụp mã PCB, tem part number, CPU, GPU, VRAM, RAM, SSD và cụm cổng.

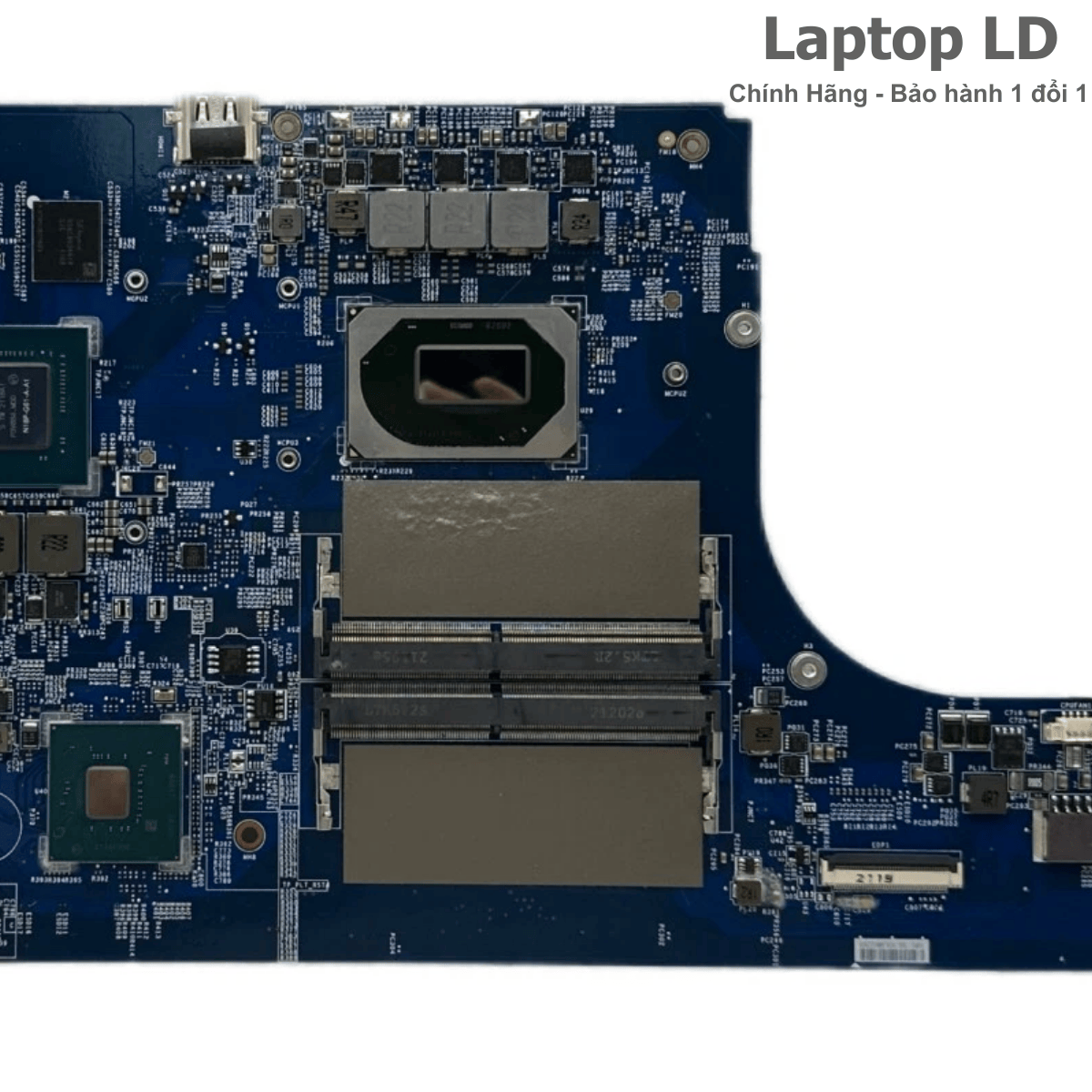

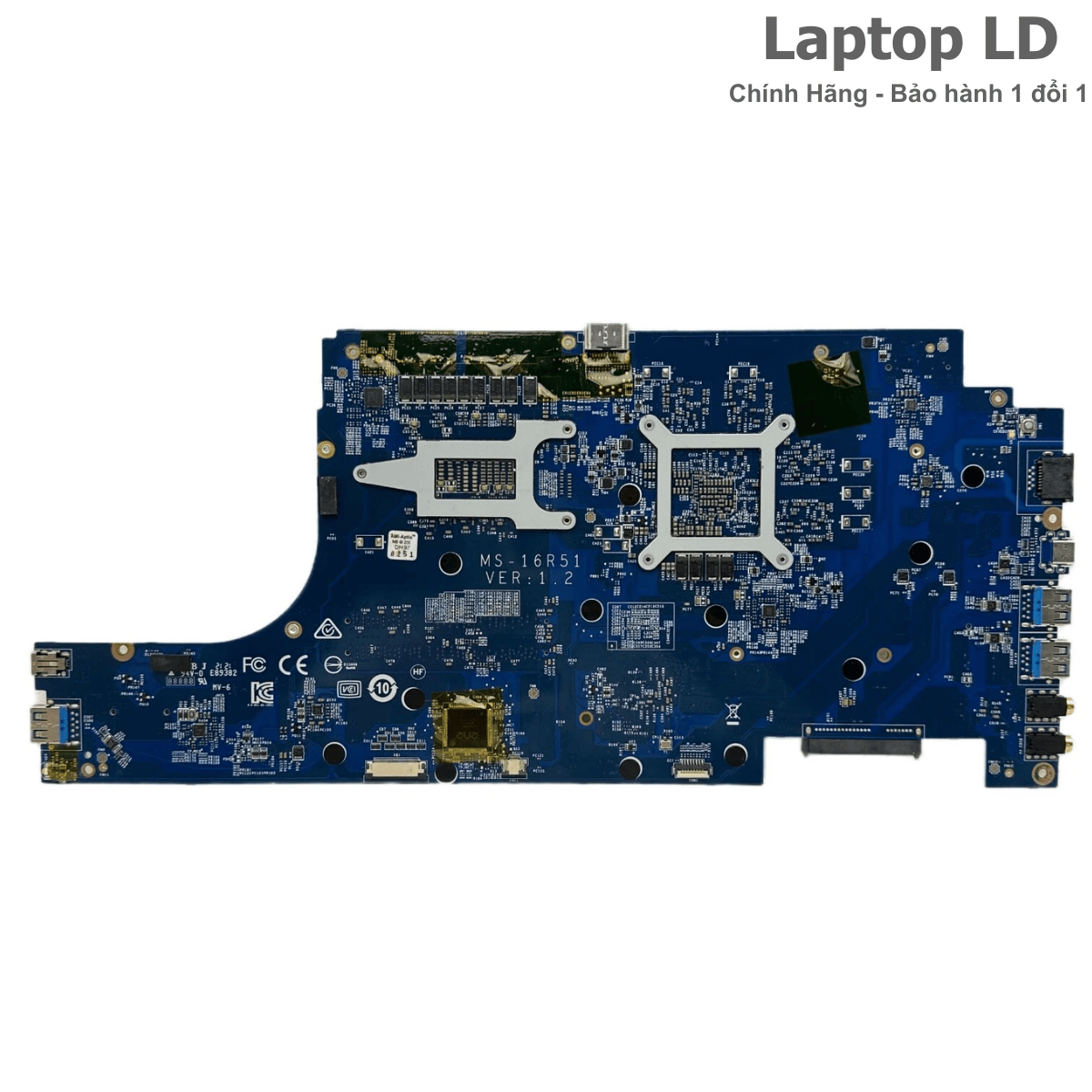

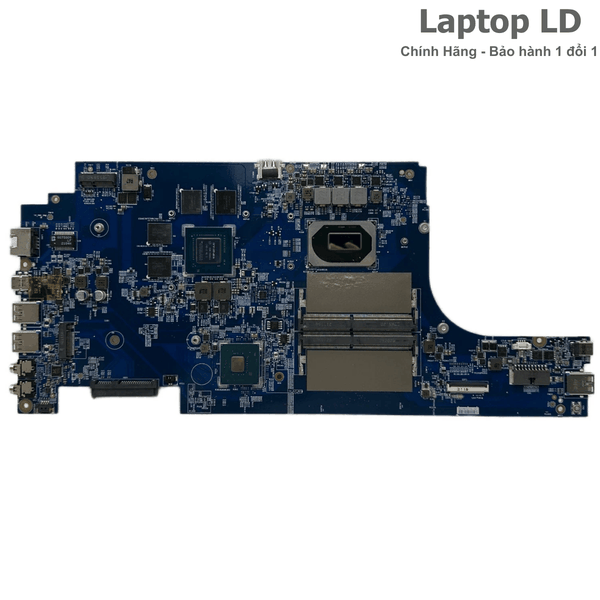

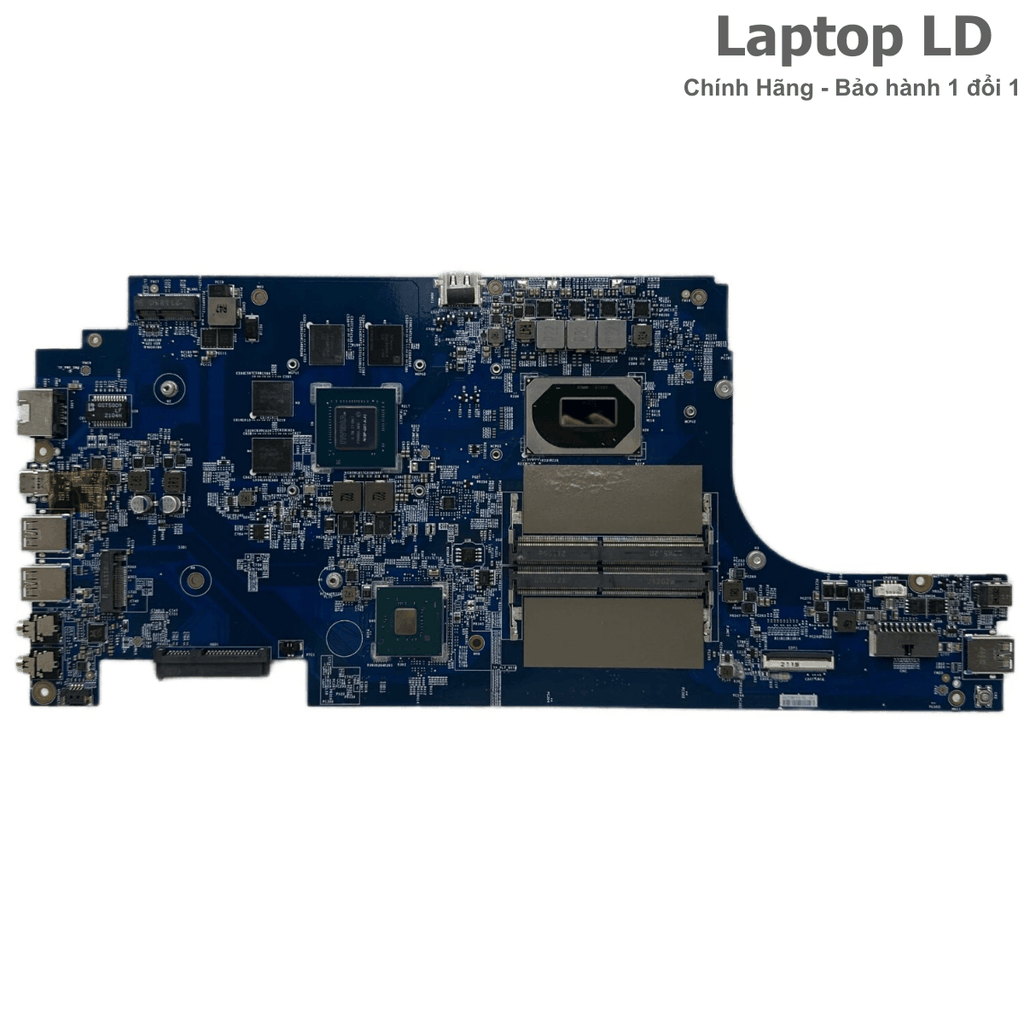

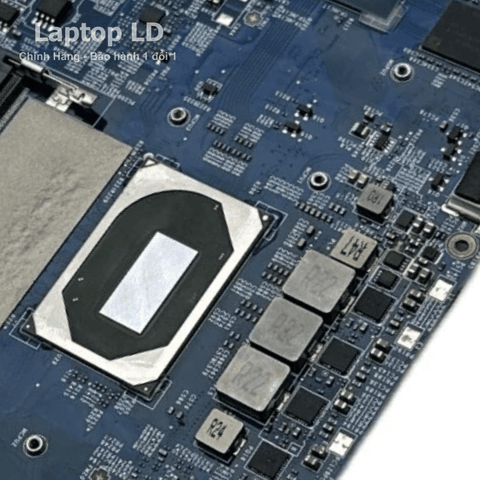

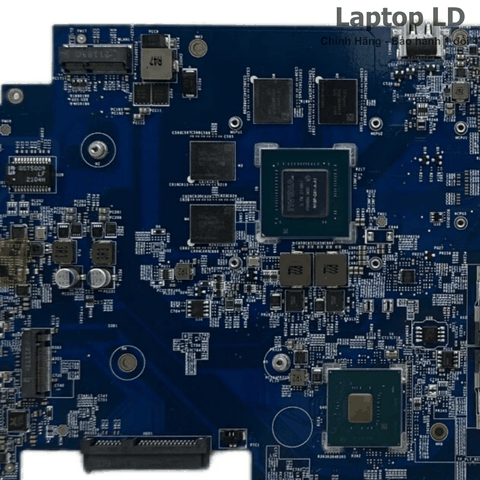

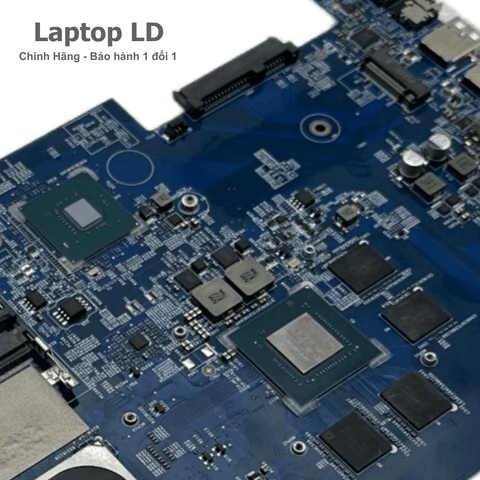

Ảnh chi tiết CPU, GPU, VRAM, RAM và SSD trên main MSI MS-16R61
Nhóm ảnh này giúp đối chiếu CPU i7-11800H, GTX 1650, VRAM 4GB, hai khe RAM DDR4, khe SSD M.2, đầu cáp SATA 2,5 inch, Wi-Fi, USB-C, HDMI, LAN và cụm nguồn.
Dấu hiệu nên kiểm tra bo mạch MSI GF63 Thin 11SC
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi hoặc chỉ sáng đèn rồi tắt.
- Không nhận adapter 120W hoặc máy tụt hiệu năng khi tải.
- Pin không tăng phần trăm hoặc tự tắt khi rút sạc.
- Jack DC-in nóng, lỏng, gãy chân hoặc chập.
- Máy tự tắt khi chạy game hoặc tải GPU.
- Nguồn chờ có nhưng không khởi tạo đủ nguồn CPU/GPU/RAM.
Lỗi RAM, SSD và BIOS
- Treo logo MSI, khởi động lặp hoặc tự vào BIOS.
- Lỗi thanh RAM/khe SO-DIMM gây không POST hoặc xanh màn.
- Không nhận SSD M.2 hoặc ổ SATA dù ổ đã kiểm tra tốt.
- Mất ổ sau sleep hoặc lỗi Windows/BitLocker.
- BIOS/EC lỗi sau cập nhật hoặc mất nguồn.
- Máy chỉ nhận một khe RAM hoặc sai dung lượng.
Lỗi GPU, hình ảnh và nhiệt độ
- Mất GTX 1650 trong BIOS/Windows.
- Rác hình, crash game, lỗi driver hoặc màn đen khi chuyển GPU.
- HDMI không xuất hình hoặc chỉ hoạt động chập chờn.
- GPU/VRAM quá nhiệt, tụt xung hoặc máy tự tắt.
- LAN, USB-A, USB-C, Wi-Fi, audio hoặc camera mất nhận.
- Máy vào nước làm oxy hóa nguồn GPU, VRAM và bo I/O.
Nên sửa hay thay bo mạch MSI GF63 Thin 11SC?
Main có CPU, GPU và VRAM hàn nên cần loại trừ adapter, pin, RAM, SSD, màn hình, tản nhiệt và thiết bị ngoại vi trước khi kết luận thay main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở DC-in, USB-C, HDMI, LAN, USB-A hoặc linh kiện bảo vệ.
- BIOS/EC lỗi có thể nạp lại, CPU/GPU chưa chập.
- Không nhận SSD do socket, nguồn 3,3V hoặc đường PCIe.
- Một khe RAM lỗi nhưng CPU và nguồn RAM còn ổn định.
- Oxy hóa nhẹ được phát hiện sớm.
- Chi phí sửa hợp lý và khả năng ổn định cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i7-11800H hoặc GTX 1650 lỗi nặng, chập nguồn lõi.
- VRAM lỗi nhiều chip, lỗi bus hoặc crash lặp lại khi tải.
- Chập nặng nhiều tầng nguồn hoặc cháy PCB.
- Main cong, đứt mạch nhiều lớp hoặc ăn mòn diện rộng.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát.
- Chi phí sửa sâu gần bằng main thay thế đã test đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số nền tảng MSI GF63 Thin 11SC i7-11800H MS-16R61. Revision, MSI part number, loại VRAM, pin và màn hình phải kiểm theo SKU thực tế.
| Tên sản phẩm | Main MSI GF63 Thin 11SC CPU Intel Core i7-11800H board MS-16R61 |
|---|---|
| Dòng máy tương thích | MSI GF63 Thin 11SC; cần kiểm SKU, serial, revision và MSI part number |
| Board number | MS-16R61 theo thông tin người bán/tem main; revision PCB phải trùng bo cũ |
| MSI part number | Chưa khóa khi chưa có ảnh tem trắng; không suy đoán từ model hoặc ảnh gần giống |
| CPU | Intel Core i7-11800H onboard, 8 nhân, 16 luồng, Turbo tối đa 4,60GHz, 24MB Intel Smart Cache, công suất cơ bản 45W |
| GPU / VRAM | NVIDIA GeForce GTX 1650 Laptop GPU 4GB; MSI global 11SC công bố GDDR6, một số SKU khu vực có tài liệu GDDR5 nên phải kiểm mã chip VRAM thực tế |
| RAM hỗ trợ | 2 khe SO-DIMM DDR4-3200, tối đa 64GB theo MSI |
| Ổ cứng hỗ trợ | 1 khe M.2 SSD NVMe PCIe và 1 khay ổ 2,5 inch SATA; thế hệ PCIe của SSD có thể Gen3 hoặc Gen4 theo SKU/tài liệu khu vực |
| Khe trên main | 2 khe RAM, 1 khe SSD M.2, kết nối SATA 2,5 inch, module WLAN, đầu pin, màn hình, bàn phím, touchpad, loa, quạt và camera |
| Cổng ngoài | 1 USB-C 3.2 Gen 1 5Gbps; 3 USB-A 3.2 Gen 1 5Gbps; HDMI hỗ trợ 4K@30Hz; LAN RJ-45 Gigabit; mic-in, headphone-out và DC-in |
| Màn hình tương thích | 15,6 inch Full HD 1920×1080 IPS-Level; tùy SKU 60Hz hoặc 144Hz |
| Mạng và kết nối | Gigabit Ethernet, Wi-Fi 6 802.11ax và Bluetooth khoảng 5.1/5.2 tùy module/SKU |
| Pin | Pin lithium-polymer 3 cell; tài liệu MSI theo SKU công bố khoảng 51Wh hoặc 52,4Wh |
| Sạc | Adapter MSI 120W |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn | Adapter 120W, jack DC-in, pin, nguồn chờ hoặc chập nguồn chính. | Thử adapter chuẩn, ngắt pin và đo dòng chờ. |
| Treo logo | BIOS/EC, RAM, SSD, CPU/GPU hoặc thiết bị ngoại vi. | Tháo SSD, thử từng thanh/khe RAM và reset BIOS. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc CPU. | Vệ sinh khe, đổi thanh/khe và kiểm nguồn RAM. |
| Không nhận ổ | SSD M.2, ổ/cáp SATA, nguồn 3,3V/5V, BIOS hoặc PCIe/SATA. | Thử ổ chuẩn, đo nguồn và kiểm BIOS. |
| Mất GTX 1650 | Driver, BIOS, nguồn GPU, chip GPU hoặc VRAM. | Kiểm Device Manager, nguồn GPU/VRAM và chạy tải có giám sát. |
| Rác hình/crash tải | VRAM, GPU, nguồn GPU, driver hoặc quá nhiệt. | Kiểm nhiệt độ, lỗi bộ nhớ đồ họa và nguồn GPU. |
| Mất LAN/USB/HDMI | Cổng, linh kiện bảo vệ, driver hoặc controller. | Thử cáp/thiết bị khác và kiểm nguồn/tín hiệu cổng. |
| Máy nóng/tự tắt | Bụi, quạt, heatpipe, keo tản hoặc nguồn CPU/GPU. | Vệ sinh, kiểm quạt và theo dõi nhiệt độ/công suất. |
| Máy vào nước | Oxy hóa nguồn, GPU, VRAM, bàn phím, USB hoặc LAN. | Ngắt pin, soi bo và đo chập trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test cần thể hiện kiểm tra nguồn 120W, CPU, GTX 1650, VRAM, RAM, SSD M.2, ổ SATA, màn hình, HDMI, LAN, USB-C, ba USB-A, Wi-Fi và nhiệt độ.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận SKU, serial, lỗi nguồn, GPU, RAM, SSD, hình ảnh, cổng và lịch sử sửa chữa.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, RAM, SSD, SATA, BIOS/EC, GTX 1650, VRAM, màn hình, LAN và từng cổng.
-
Đối chiếu đúng main
Xác minh GF63 Thin 11SC, i7-11800H, MS-16R61, revision, GPU, VRAM và part number.
-
Báo phương án rõ ràng
Thông báo khả năng sửa, phương án thay, công lắp, thời gian và bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, lắp main và test CPU, GPU, VRAM, RAM, SSD, SATA, hình ảnh, LAN, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra máy, nhận phiếu bảo hành và hướng dẫn dùng adapter đúng công suất, vệ sinh tản nhiệt định kỳ.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu.
Gia hạn tới 24 tháng
Có thể chọn gói bảo hành dài hơn cho main MSI GF63 Thin 11SC.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy do adapter sai, dùng sai tản nhiệt hoặc tự ý sửa chữa.
Xem chính sách bảo hành
Khách nên xem chính sách bảo hành Laptop LD trước khi đặt main.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main MS-16R61 có CPU, GPU và VRAM hàn nên cần túi chống tĩnh điện, nẹp chống cong, đệm bảo vệ cổng và hộp cứng nhiều lớp.
Câu hỏi thường gặp
MS-16R61 có phải chỉ dùng cho GF63 Thin 11SC không?
Không. Nền MS-16R61 còn xuất hiện trên các nhánh GF63 Thin 11 khác. Phải kiểm đúng model 11SC, GPU, revision và part number.
CPU i7-11800H có bao nhiêu nhân và luồng?
CPU có 8 nhân, 16 luồng, Turbo tối đa 4,60GHz và 24MB cache.
Main GF63 Thin 11SC dùng GPU nào?
Dòng 11SC dùng NVIDIA GeForce GTX 1650 Laptop GPU 4GB. Không nhầm với 11UC/11UD dùng RTX 3050.
VRAM là GDDR5 hay GDDR6?
MSI global công bố 11SC dùng 4GB GDDR6, nhưng một số SKU khu vực có tài liệu GDDR5. Cần đọc mã chip VRAM trên main thực tế.
RAM có nâng cấp được không?
Có. Máy dùng hai khe SO-DIMM DDR4-3200 và MSI công bố tối đa 64GB.
Máy có bao nhiêu khe ổ cứng?
Máy có một khe SSD M.2 NVMe và một vị trí ổ 2,5 inch SATA. Cần đủ cáp/khay để lắp ổ SATA.
USB-C có xuất hình hoặc sạc máy không?
MSI chỉ công bố USB-C 3.2 Gen 1 cho GF63 Thin 11SC, không công bố Power Delivery hoặc DisplayPort. Không nên dùng cổng này để sạc máy.
Màn hình là 60Hz hay 144Hz?
GF63 Thin 11SC có SKU màn FHD 60Hz và SKU 144Hz. Phải kiểm mã panel hoặc SKU máy.
Pin và sạc có thông số gì?
Máy dùng pin 3 cell khoảng 51–52,4Wh và adapter MSI 120W.
Thay main có mất dữ liệu không?
Dữ liệu nằm trên SSD/HDD nên thay main thường không xóa dữ liệu. BitLocker hoặc ổ lỗi cần xử lý riêng.
