Thay main MSI Creator Z16 HX Studio i9-13900HX RTX 4060 MS-15G31 đúng mã
Đúng main MSI MS-15G31, MPN 607-15G31-08S, CPU Intel Core i9-13900HX, Intel UHD Graphics và NVIDIA GeForce RTX 4060 Laptop GPU 8GB GDDR6. Nền Creator Z16 HX Studio dùng chipset Intel HM770, hai khe RAM DDR5-5600 tối đa 64GB, một khe SSD M.2 NVMe tương thích PCIe Gen5, màn hình 16 inch QHD+ cảm ứng, Thunderbolt 4, USB-C DisplayPort, đầu đọc SD Express, pin 90Wh và adapter 280W cho cấu hình Core i9. Laptop LD kiểm tra CPU, RTX 4060, VRAM, RAM, SSD, BIOS/EC, hệ thống vapor chamber và toàn bộ đường nguồn trước khi sửa hoặc thay bo mạch.
- MS-15G31
- 607-15G31-08S
- CPU i9-13900HX
- RTX 4060 8GB
- 2 khe DDR5
- Vapor Chamber
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD rà soát theo main Creator Z16 HX Studio có MPN 607-15G31-08S, CPU i9-13900HX và RTX 4060 8GB. Dòng Creator Z16 HX Studio còn có CPU i7/i9 khác, RTX 4050/4060/4070 và model A13V/B13V theo thị trường; cần đối chiếu tem đáy, mã MS-15G3/MS-15G31, MPN và chip GPU trước khi thay.

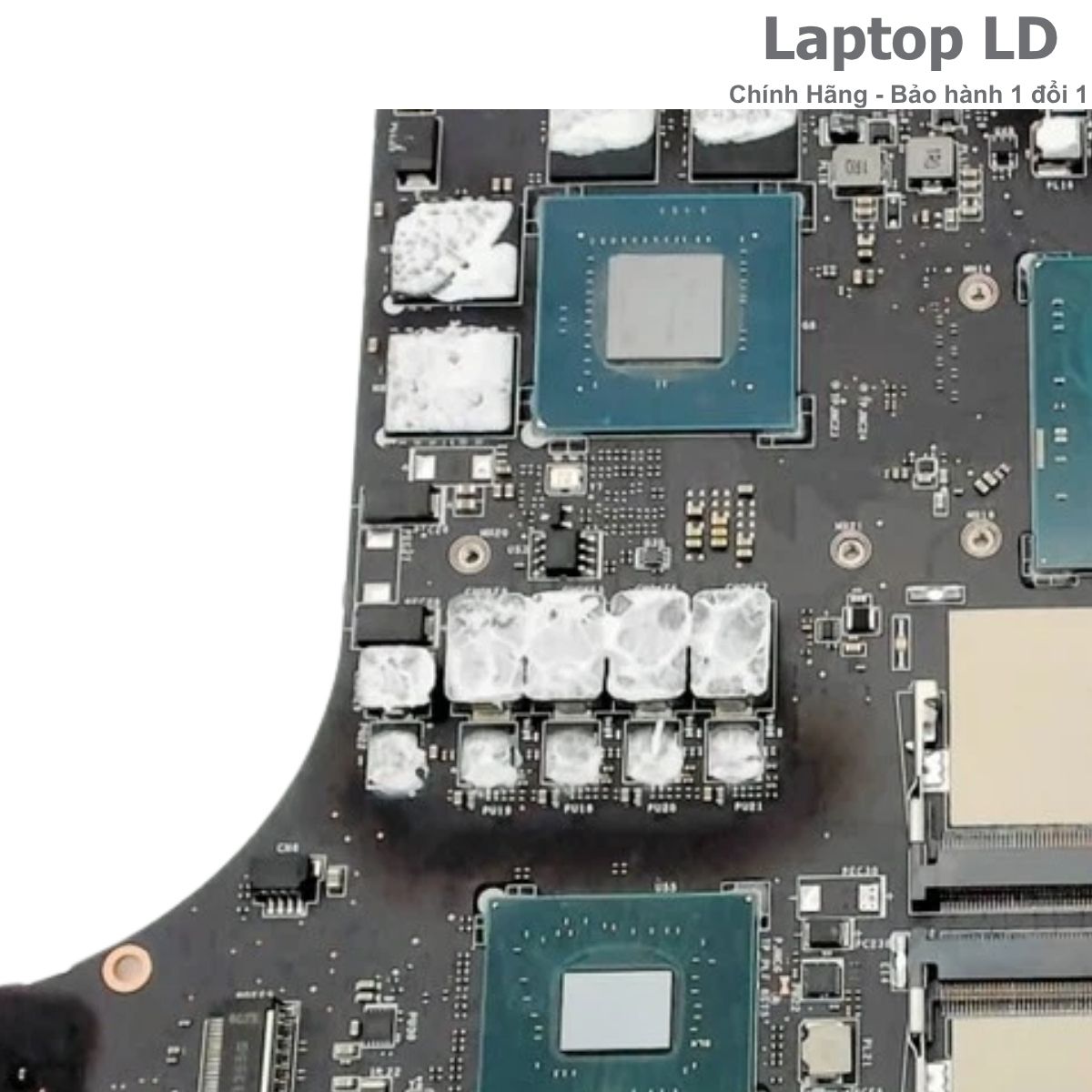

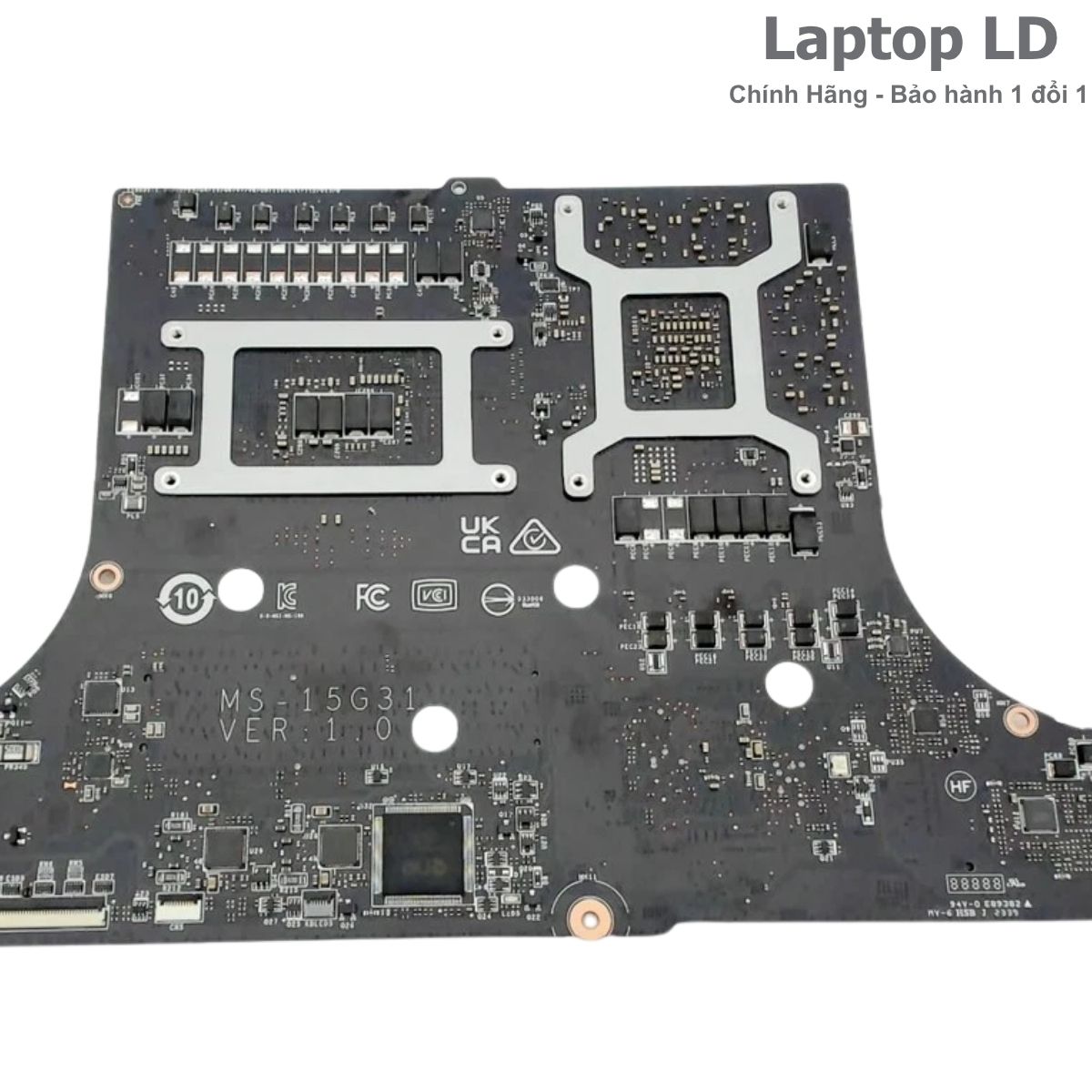

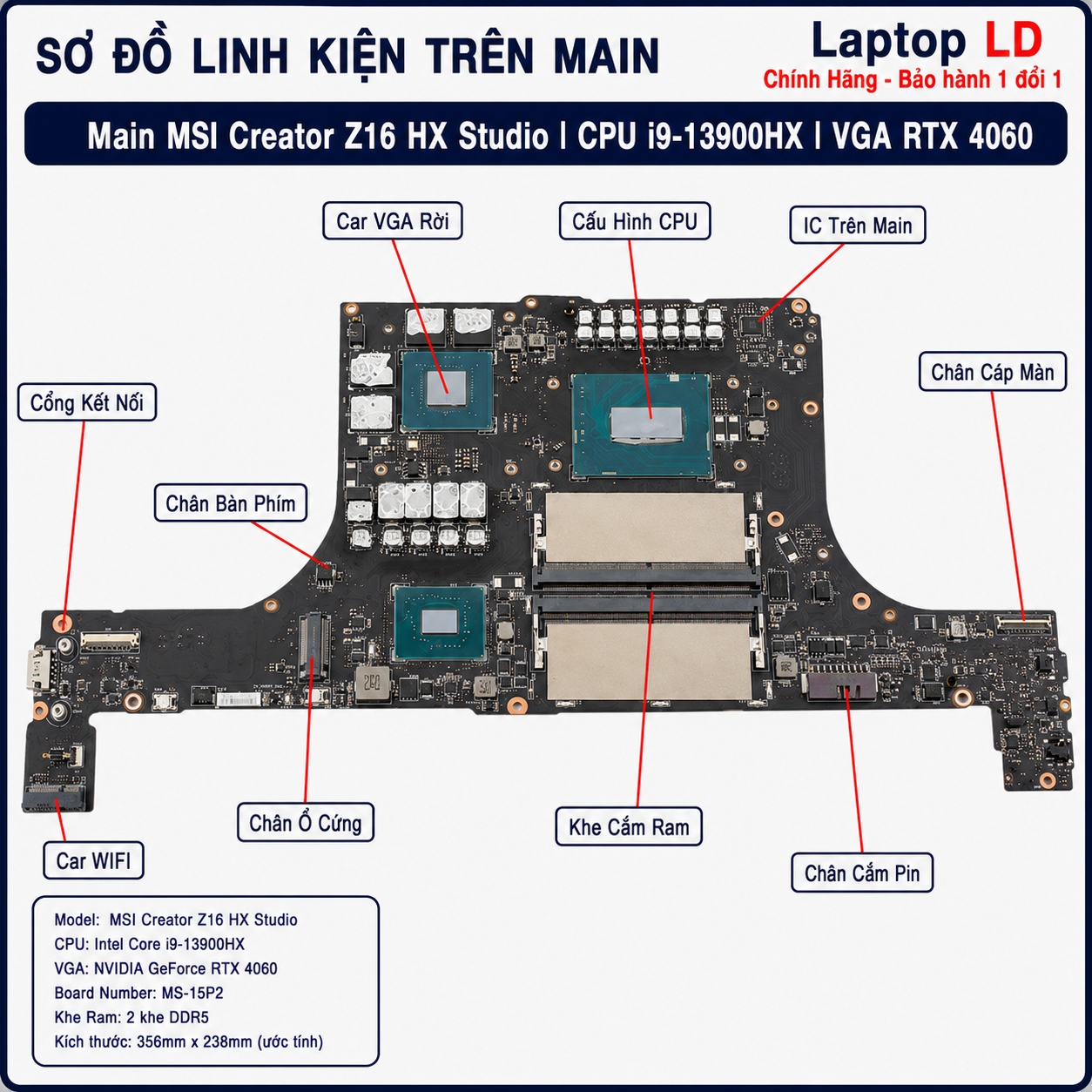

Vị trí linh kiện trên main MSI Creator Z16 HX Studio i9-13900HX RTX 4060

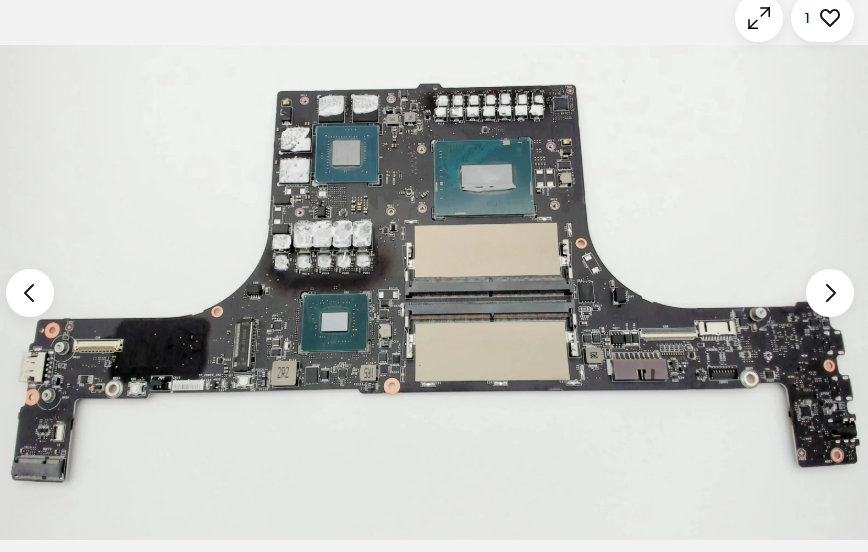

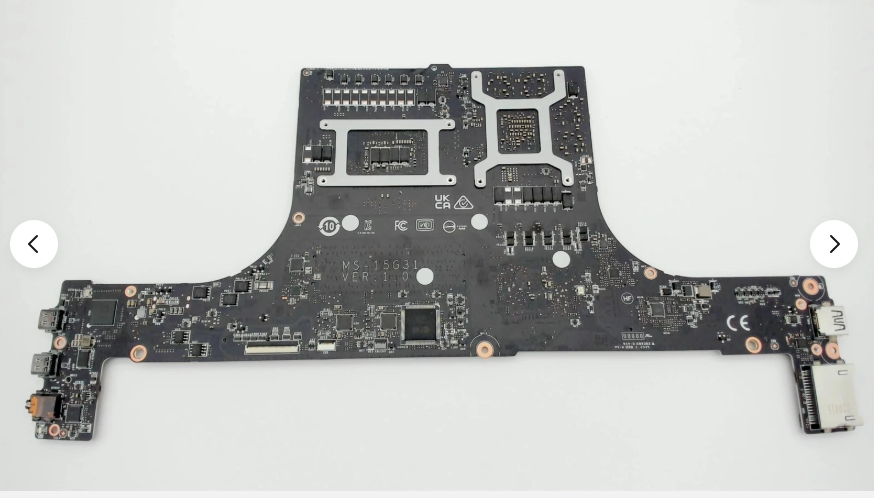

Ảnh thực tế giúp nhận biết CPU i9-13900HX, chipset HM770, GPU RTX 4060, tám chip VRAM GDDR6 theo layout, hai khe DDR5, khe SSD M.2, module Wi-Fi 6E, mạch sạc DC-in, Thunderbolt 4, USB-C, USB-A, SD Express và các đầu cáp pin, màn hình cảm ứng, bàn phím, touchpad, loa, camera cùng cụm vapor chamber.
Cần gửi gì để Laptop LD báo đúng main?
Creator Z16 HX Studio có nhiều biến thể CPU, GPU, màn hình và SKU. Để khóa đúng main i9-13900HX RTX 4060 MPN 607-15G31-08S, khách nên gửi đủ tem máy, mã PCB và ảnh chip GPU/VRAM.
Thông tin nên gửi trước
- Ảnh tem đáy máy ghi Creator Z16 HX Studio và mã A13VF/A13VFTA hoặc model thực tế.
- Ảnh SKU đầy đủ dạng 9S7-15G3xx-xxxx nếu còn tem.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh mã MS-15G3/MS-15G31 và MPN 607-15G31-08S trên tem main.
- Ảnh CPU i9-13900HX, chip RTX 4060 và toàn bộ chip VRAM GDDR6.
- Ảnh hai khe DDR5, khe SSD M.2, Wi-Fi và cụm nguồn GPU.
- Ảnh Thunderbolt 4, USB-C, USB-A, SD Express và jack nguồn DC-in.
- Mô tả lỗi: không nguồn, không sạc, không hình, Code 43, sọc hình, mất RAM/SSD, lỗi cảm ứng hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng Creator Z16 HX Studio và main MS-15G31.
- Khóa đúng i9-13900HX, RTX 4060 8GB và MPN 607-15G31-08S.
- Tránh nhầm main RTX 4050 hoặc RTX 4070.
- Phân biệt CPU i9-13900HX với i9-13950HX hoặc i9-13980HX.
- Đối chiếu đúng BIOS/EC, màn cảm ứng, cáp eDP và bo I/O.
- Khoanh vùng lỗi main với lỗi adapter, RAM, SSD, panel, digitizer hoặc vapor chamber.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main MSI Creator Z16 HX Studio i9-13900HX RTX 4060 được báo theo đúng MPN 607-15G31-08S, tình trạng bo mạch, GPU/VRAM và gói bảo hành.
Công lắp
Khi thay main tại Laptop LD, máy được kiểm tra vapor chamber, quạt, pin 90Wh, adapter 280W, RAM DDR5, SSD M.2, màn cảm ứng và toàn bộ cổng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng main. Lỗi GPU, VRAM, RAM, BIOS/EC, nguồn HX hoặc vào nước diện rộng cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Creator Z16 HX Studio, MS-15G31 và MPN 607-15G31-08S.
- Xác nhận đúng CPU i9-13900HX và RTX 4060 8GB GDDR6.
- Kiểm tra adapter 280W, Thunderbolt 4, USB-C DisplayPort, USB-A và SD Express.
- Kiểm tra hai khe DDR5, SSD M.2, Wi-Fi 6E, màn cảm ứng, camera IR, loa và nhiệt độ.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Main MS-15G31 i9-13900HX RTX 4060 dùng cho máy nào?
Dòng máy và cấu hình phù hợp
- MSI Creator Z16 HX Studio dòng A13V.
- Biến thể A13VF/A13VFTA sử dụng RTX 4060.
- CPU Intel Core i9-13900HX onboard.
- GPU NVIDIA GeForce RTX 4060 Laptop 8GB GDDR6 onboard.
- Main code MS-15G31, họ chassis MS-15G3.
- MPN 607-15G31-08S.
- Hai khe RAM DDR5-5600, tối đa 64GB.
- Một khe SSD M.2 NVMe tương thích PCIe Gen5.
Không nên thay chéo khi chưa kiểm
- Không nhầm RTX 4060 với RTX 4050 hoặc RTX 4070.
- Không nhầm i9-13900HX với i9-13950HX/i9-13980HX.
- Không mua theo tên Creator Z16 nếu chưa kiểm MS-15G31 và MPN.
- Không nhầm Creator Z16 HX Studio với Creator Z16P hoặc CreatorPro Z16.
- Không kết luận màn 120Hz hay 165Hz nếu chưa kiểm SKU và cáp panel.
- Không ghi hai khe SSD; nền này công bố một khe M.2 SSD.
- Không kết luận lỗi main trước khi loại trừ adapter, RAM, SSD, màn hình và digitizer.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Dòng máy | MSI Creator Z16 HX Studio A13V/A13VF/A13VFTA. | Nhầm Creator Z16P B12U hoặc Creator 16 Studio. |
| Chassis/main | MS-15G3 / MS-15G31. | Chỉ kiểm tên thương mại, không kiểm mã main. |
| MPN | 607-15G31-08S. | Nhầm MPN của RTX 4050/4070 hoặc CPU khác. |
| CPU | Intel Core i9-13900HX, 24 nhân, 32 luồng, Turbo tối đa 5.40GHz. | Nhầm i9-13900H hoặc i9-13980HX. |
| GPU | RTX 4060 Laptop GPU 8GB GDDR6, tối đa 90W Dynamic Boost. | Nhầm RTX 4060 desktop hoặc RTX 4070 8GB. |
| RAM | 2 khe SO-DIMM DDR5-5600, tối đa 64GB. | Ghi DDR4 hoặc tưởng RAM onboard. |
| SSD | 1 khe M.2 NVMe tương thích PCIe Gen5; SSD xuất xưởng có thể là Gen4. | Ghi hai khe SSD hoặc ổ SATA 2,5 inch. |
| Cổng A13V | 1 Thunderbolt 4 có DP/PD 3.0, 1 USB-C Gen2 có DP, 1 USB-A Gen2, SD Express và audio 3,5mm. | Tự thêm LAN RJ-45 hoặc HDMI cho đúng main A13V khi máy không có. |
| Sạc | Adapter 280W qua DC-in; Thunderbolt 4 hỗ trợ PD tối đa 100W trong điều kiện phù hợp. | Dùng sạc USB-C 100W thay hoàn toàn adapter 280W khi chạy tải nặng. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem MSI, MS-15G31, MPN, CPU, GPU, VRAM và cụm cổng trước khi đặt hàng.

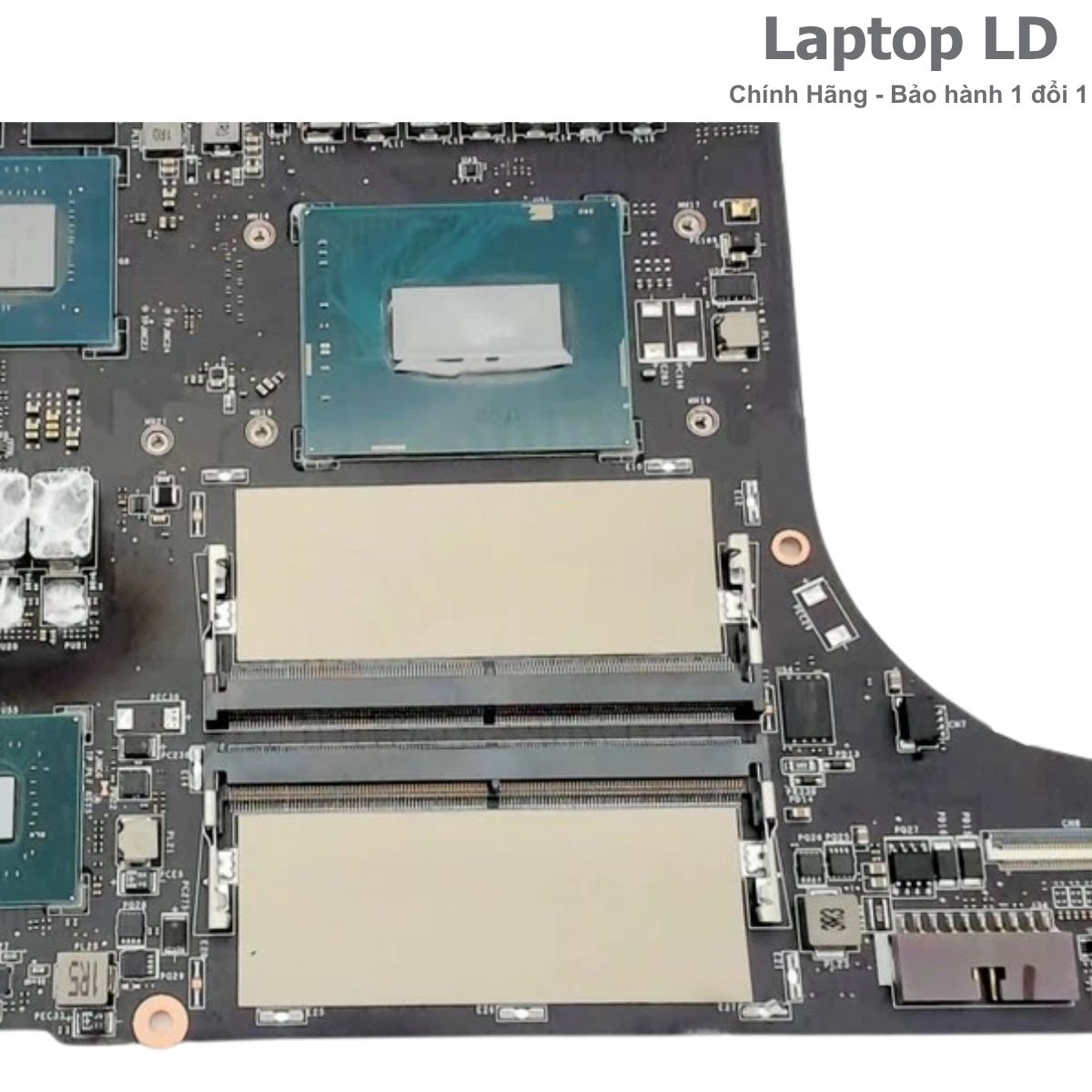

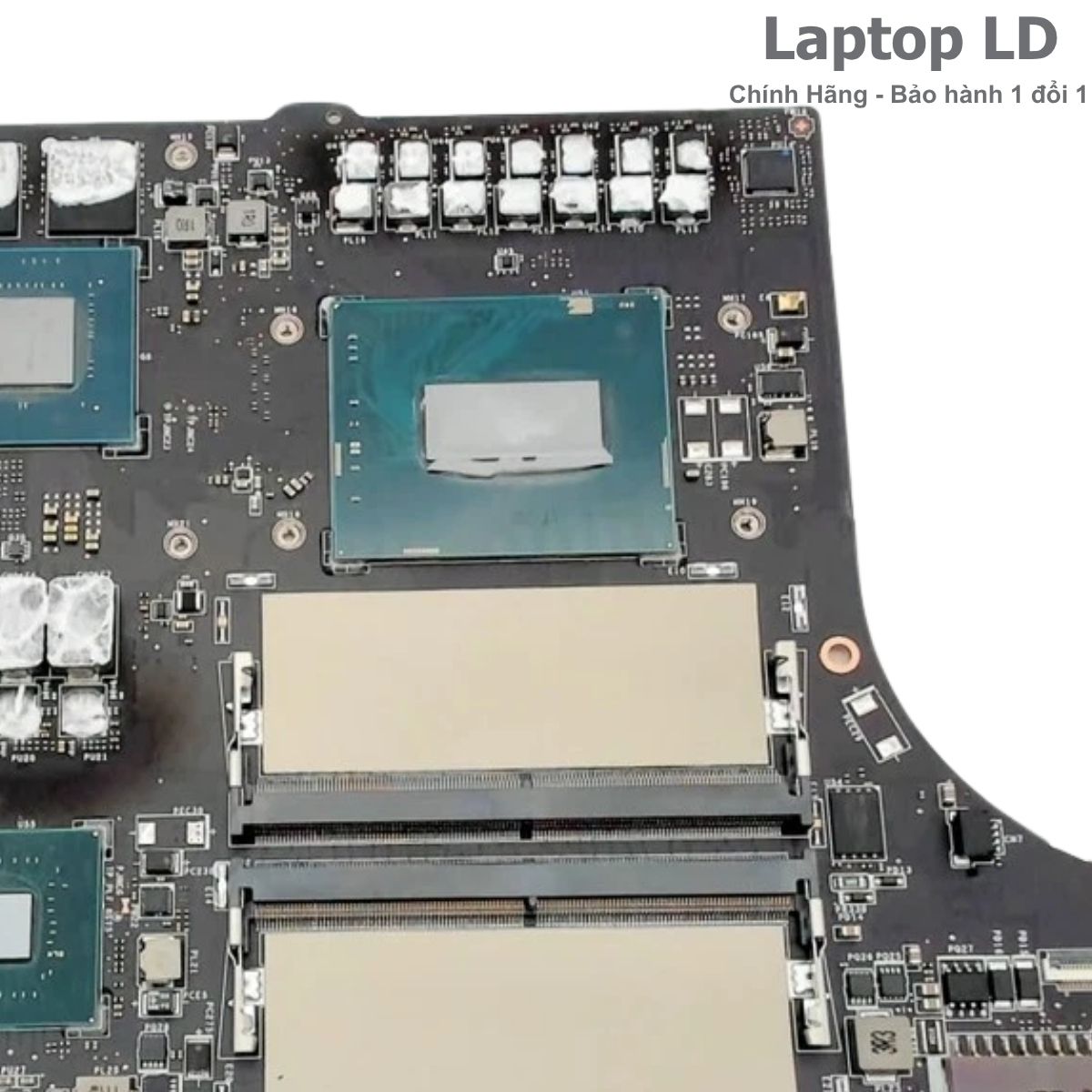

Ảnh chi tiết CPU, RTX 4060, VRAM, RAM và SSD
Nhóm ảnh giúp đối chiếu đúng i9-13900HX, Intel UHD, RTX 4060, VRAM GDDR6, hai khe DDR5, SSD M.2, Wi-Fi 6E, mạch Thunderbolt, USB-C, SD Express và dấu hiệu main chưa cong, cháy hoặc oxy hóa.
Dấu hiệu nên kiểm tra main MSI Creator Z16 HX Studio
Lỗi nguồn và sạc 280W
- Bấm nguồn không phản hồi, không sáng đèn hoặc adapter tự ngắt.
- Máy nhận sạc nhưng pin không tăng hoặc tụt pin khi render.
- Jack DC-in nóng, lỏng hoặc mất tiếp xúc theo góc cắm.
- Thunderbolt 4 nhận dữ liệu nhưng không nhận PD hoặc xuất hình.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, GPU, RAM hoặc SSD.
Lỗi RTX 4060 và VRAM
- Có nguồn nhưng màn đen, treo trước logo MSI hoặc không xuất hình.
- Sọc hình, vỡ hình, nhấp nháy hoặc driver NVIDIA báo Code 43.
- Máy xanh màn khi cài Studio Driver, render hoặc chạy benchmark.
- GPU không nhận đủ 8GB VRAM hoặc lỗi một kênh bộ nhớ.
- RTX mất nguồn lõi/VRAM, nóng bất thường hoặc chập sau quá nhiệt.
- Chuyển MSHybrid/Discrete Graphics bị treo hoặc mất hình.
Lỗi RAM, SSD và màn cảm ứng
- Không nhận một thanh hoặc một khe RAM DDR5.
- Không nhận SSD M.2 hoặc mất ổ sau sleep/Modern Standby.
- Màn QHD+ không lên, nhấp nháy, mất cảm ứng hoặc mất hỗ trợ bút.
- USB-C, USB-A, SD Express, audio, Wi-Fi hoặc camera IR mất nhận.
- Máy quá nhiệt, vapor chamber kém tiếp xúc hoặc tụt xung CPU/GPU.
- Máy vào nước ở cạnh cổng gây oxy hóa Thunderbolt, SD và nguồn.
Nên sửa hay thay main MSI Creator Z16 HX Studio?
Main MS-15G31 tích hợp CPU i9-13900HX, RTX 4060 và VRAM trên bo mạch. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU/GPU/VRAM, đường RAM, BIOS/EC và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở DC-in, Thunderbolt, USB-C, USB-A, SD Express hoặc audio.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn CPU/GPU.
- BIOS/EC lỗi nhưng CPU, GPU, VRAM, RAM và SSD vẫn hoạt động ổn định.
- Không nhận SSD do socket, nguồn 3,3V hoặc đường PCIe.
- Oxy hóa nhẹ được phát hiện sớm, chưa lan tới CPU/GPU/VRAM.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay main khi cần ổn định hơn
- CPU i9-13900HX lỗi, không khởi tạo hoặc chập nguồn lõi.
- RTX 4060 hoặc nhiều chip VRAM lỗi, sửa lại vẫn tái phát.
- Lỗi sâu đường RAM làm mất cả hai khe hoặc không training bộ nhớ.
- Chập nặng đồng thời mạch sạc, nguồn CPU, GPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi render.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số main MSI Creator Z16 HX Studio CPU i9-13900HX RTX 4060 board MS-15G31, MPN 607-15G31-08S.
| Tên sản phẩm | Main MSI Creator Z16 HX Studio CPU Intel Core i9-13900HX VGA RTX 4060 8GB |
|---|---|
| Dòng máy tương thích | MSI Creator Z16 HX Studio A13V/A13VF/A13VFTA có cấu hình i9-13900HX RTX 4060 |
| Mã main | MS-15G31 |
| Model/chassis | MS-15G3 |
| MSI MPN | 607-15G31-08S |
| CPU | Intel Core i9-13900HX onboard, 24 nhân gồm 8 P-core + 16 E-core, 32 luồng, Turbo tối đa 5.40GHz, 36MB Intel Smart Cache, công suất cơ bản 55W |
| Chipset | Intel HM770 |
| GPU tích hợp | Intel UHD Graphics for 13th Gen Intel Processors, dùng chung RAM hệ thống |
| GPU / VGA rời | NVIDIA GeForce RTX 4060 Laptop GPU, 8GB GDDR6, Boost tối đa 2250MHz, Maximum Graphics Power 90W với Dynamic Boost |
| RAM hỗ trợ | 2 khe SO-DIMM DDR5-5600, hỗ trợ dual-channel, tối đa 64GB; cấu hình phổ biến 32GB gồm 2 thanh 16GB |
| Ổ cứng hỗ trợ | 1 khe M.2 SSD NVMe tương thích PCIe Gen5; cấu hình xuất xưởng có thể dùng SSD PCIe Gen4 1TB hoặc 2TB |
| Khe trên main | 2 khe DDR5 SO-DIMM, 1 khe SSD M.2, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, màn hình eDP/touch, bàn phím, touchpad, 4 loa, vapor chamber, quạt, camera IR và bo I/O |
| Cổng ngoài A13V | 1 Thunderbolt 4 hỗ trợ DisplayPort và Power Delivery 3.0; 1 USB-C 3.2 Gen 2 hỗ trợ DisplayPort; 1 USB-A 3.2 Gen 2; 1 đầu đọc SD Express; 1 audio 3,5mm; 1 cổng nguồn DC-in |
| Màn hình tương thích | 16 inch QHD+ 2560×1600, tỷ lệ 16:10, IPS-Level hoặc MiniLED theo SKU, 165Hz trên A13V, cảm ứng và hỗ trợ MSI Pen tùy cấu hình; một số B13V dùng panel QHD+ 120Hz |
| Pin | Pin Li-Polymer 4 cell 90Wh |
| Sạc | Adapter MSI 280W cho cấu hình Core i9 qua DC-in; Thunderbolt 4 hỗ trợ PD tối đa 100W nhưng không thay thế hiệu năng adapter 280W khi chạy tải nặng |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, adapter ngắt | DC-in, MOSFET đầu vào, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter 280W chuẩn, ngắt pin và đo trở kháng/dòng đầu vào. |
| Có nguồn nhưng không POST | BIOS/EC, RAM, CPU, GPU, nguồn thứ cấp hoặc SSD. | Tháo SSD, thử từng thanh/khe RAM, reset EC/BIOS và theo dõi thứ tự nguồn. |
| Không nhận RAM DDR5 | Module RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc bộ điều khiển nhớ. | Vệ sinh khe, thử module chuẩn, đổi khe và kiểm nguồn DDR5. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe. | Đổi SSD chuẩn, kiểm nguồn socket và nhận diện trong BIOS. |
| RTX báo Code 43 | Driver, VBIOS, nguồn GPU, chip GPU hoặc VRAM. | Cài Studio Driver sạch, kiểm Device ID, nguồn GPU/VRAM và chạy stress test. |
| Sọc hình hoặc vỡ hình | VRAM, GPU, nguồn nhớ, panel hoặc cáp eDP. | So sánh màn trong và màn qua USB-C/TB4, test VRAM và kiểm nhiệt độ. |
| Mất cảm ứng hoặc bút | Digitizer, cáp touch, controller, firmware hoặc sai panel. | Kiểm Device Manager, cáp touch, SKU màn hình và firmware liên quan. |
| Máy tắt khi render | Adapter yếu, quá nhiệt, vapor chamber, nguồn CPU/GPU hoặc pin. | Kiểm adapter 280W, nhiệt độ, quạt, xung và dòng tải. |
| Máy vào nước | Oxy hóa vùng nguồn, GPU/VRAM, Thunderbolt, SD, audio hoặc bo I/O. | Ngắt pin, soi toàn bo, đo chập và xử lý oxy hóa trước khi cấp nguồn. |

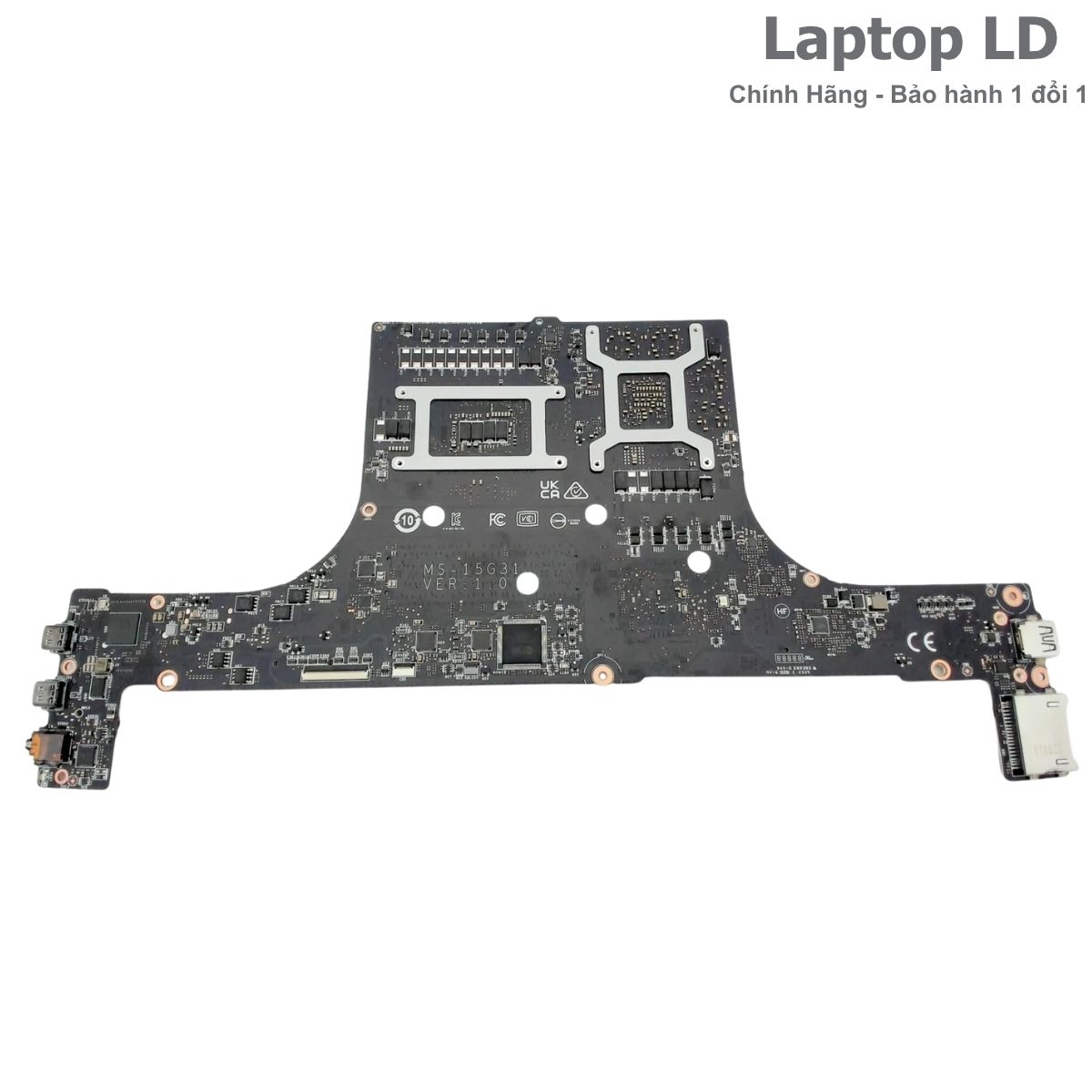

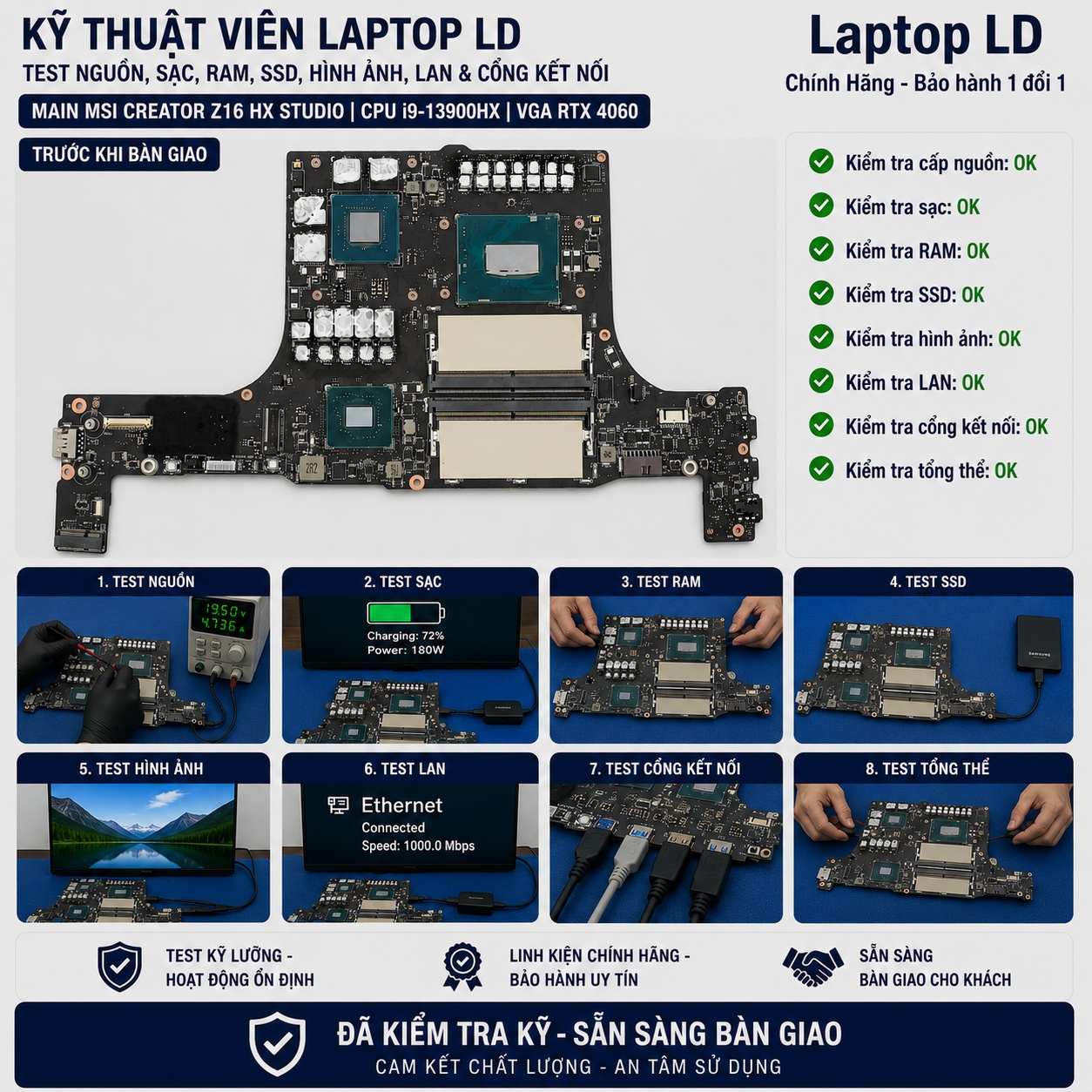

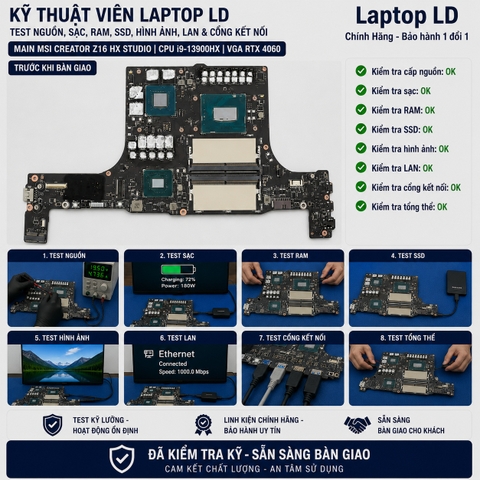

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra adapter 280W, CPU i9-13900HX, RTX 4060/VRAM, hai khe DDR5, SSD M.2, màn hình cảm ứng, Thunderbolt 4, USB-C, USB-A, SD Express, Wi-Fi, camera IR và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, GPU, màn hình/cảm ứng, RAM, SSD, nhiệt độ, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 280W, pin, từng khe RAM, SSD, BIOS/EC, GPU/VRAM, màn hình, Thunderbolt và ngoại vi.
-
Đối chiếu đúng main
Xác minh Creator Z16 HX Studio, i9-13900HX, RTX 4060 8GB, MS-15G31 và MPN 607-15G31-08S.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo vapor chamber đúng thứ tự, thay vật liệu dẫn nhiệt phù hợp và chạy test CPU, GPU, VRAM, RAM, SSD, màn hình, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter 280W, kê máy thoáng và vệ sinh tản nhiệt định kỳ.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ main MS-15G31 đã thay theo điều kiện ghi trên phiếu. Xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Creator Z16 HX Studio nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, nứt màn/cảm ứng, cháy nổ do nguồn không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi và hỗ trợ.

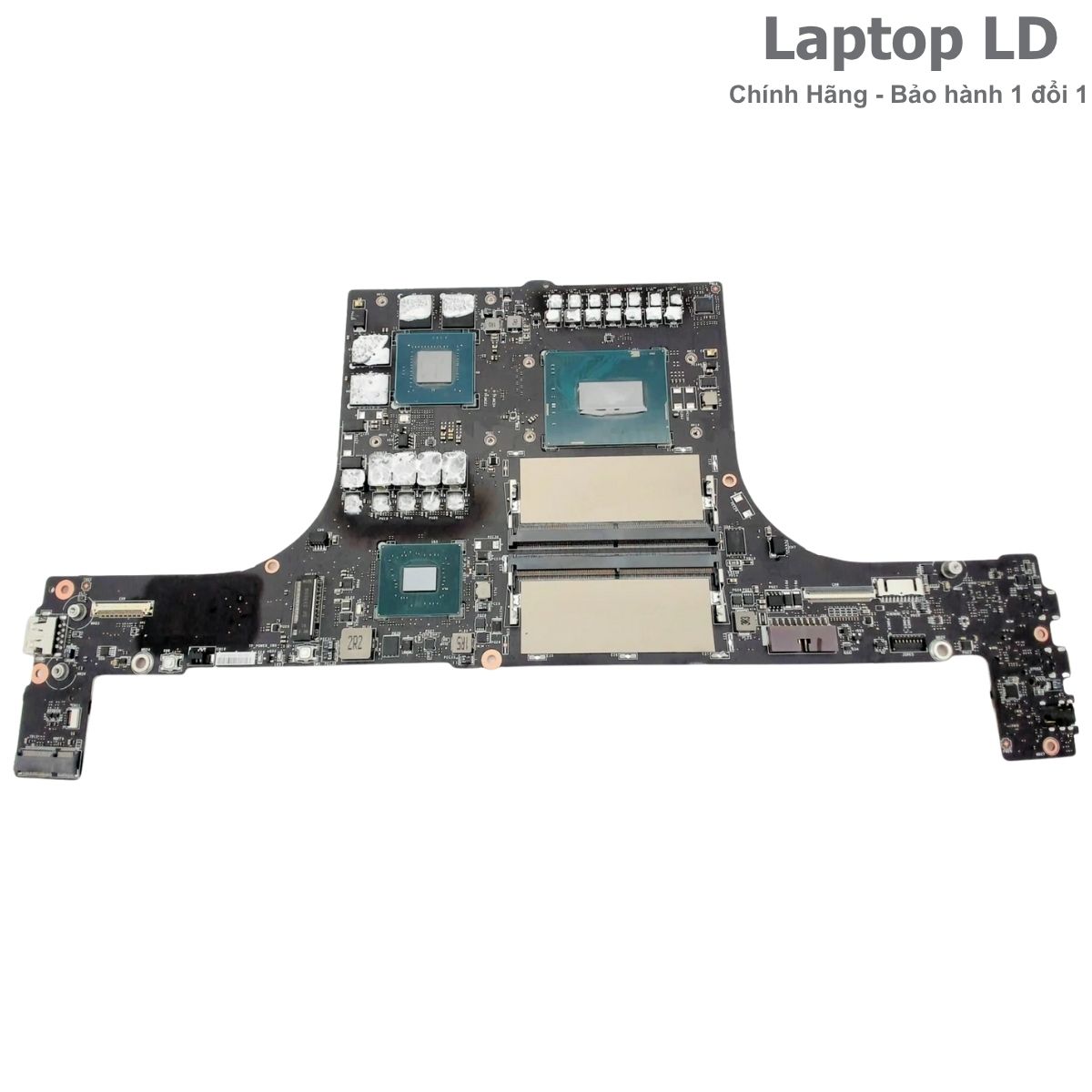

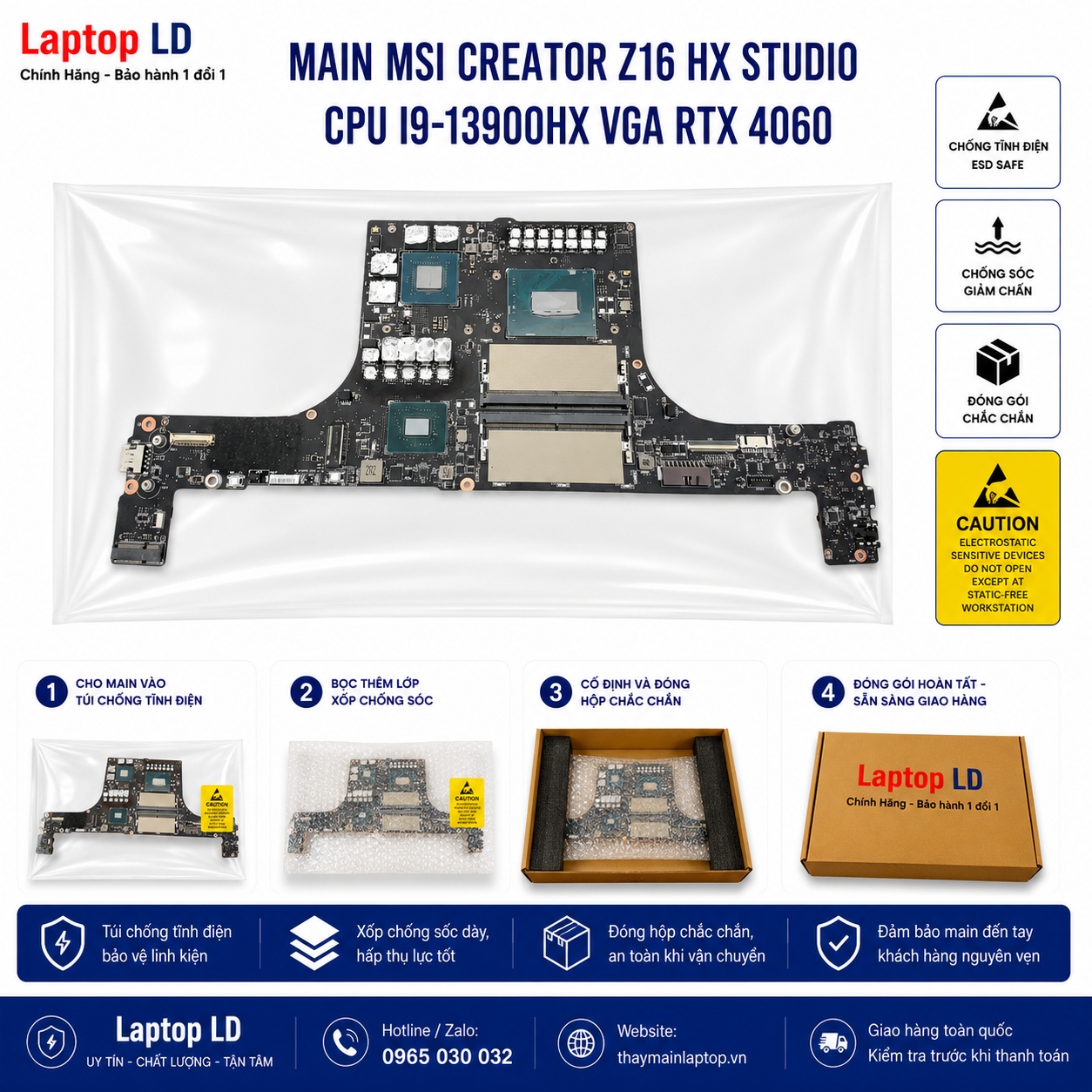

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main MS-15G31 tích hợp CPU, RTX 4060 và VRAM, có khe RAM/SSD cùng nhiều cổng tốc độ cao nên cần túi chống tĩnh điện, tấm bảo vệ chip, đệm cổng, nẹp chống cong và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main Creator Z16 HX Studio i9-13900HX RTX 4060 dùng mã nào?
Main được đối chiếu với chassis MS-15G3, board MS-15G31 và MPN 607-15G31-08S.
CPU i9-13900HX có bao nhiêu nhân và luồng?
Intel Core i9-13900HX có 24 nhân gồm 8 P-core và 16 E-core, 32 luồng, Turbo tối đa 5.40GHz và 36MB cache.
RTX 4060 trên máy có bao nhiêu VRAM?
GPU NVIDIA GeForce RTX 4060 Laptop có 8GB GDDR6 và Maximum Graphics Power tối đa 90W với Dynamic Boost.
RAM có nâng cấp được không?
Có. Main có hai khe SO-DIMM DDR5-5600, hỗ trợ dual-channel và tối đa 64GB.
Máy có mấy khe SSD?
MSI công bố một khe M.2 SSD NVMe tương thích PCIe Gen5. SSD xuất xưởng có thể là PCIe Gen4.
Thunderbolt 4 có sạc máy được không?
Có hỗ trợ Power Delivery 3.0, tối đa 100W trong điều kiện phù hợp. Tuy nhiên sạc USB-C không thay thế adapter 280W khi render hoặc chạy GPU tải cao.
Máy có HDMI và LAN không?
Bản A13V dùng main MS-15G31 được công bố với Thunderbolt 4, USB-C, USB-A, SD Express và audio; không nên tự thêm HDMI hoặc LAN nếu chưa kiểm đúng chassis/SKU. Dòng B13V có bố trí cổng khác.
Màn hình hỗ trợ thông số nào?
A13V thường dùng màn 16 inch QHD+ 2560×1600 tỷ lệ 16:10, 165Hz, cảm ứng và hỗ trợ MSI Pen theo SKU. Một số biến thể có IPS-Level hoặc MiniLED.
Pin và sạc chuẩn là loại nào?
Máy dùng pin 4 cell 90Wh và adapter MSI 280W cho cấu hình Core i9.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
