Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Lenovo Yoga S740-15IRH
- Mã main
- LA-H231P
- CPU
- Intel Core i9-9880H
- GPU / VGA
- Intel UHD Graphics 630 + NVIDIA GeForce GTX 1650
- RAM
- 2 khe SODIMM DDR4-2666
- Lưu trữ
- 1 khe M.2 2280 PCIe NVMe 3.0 x4
Main zin nguyên bản • Đã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main Lenovo Yoga S740-15IRH | CPU i9-9880H | GeForce GTX 1650 Max-Q 4GB | LA-H231P
Mainboard dùng cho Lenovo Yoga S740-15IRH Type 81NX, nền Compal EL571 / LA-H231P, tích hợp Intel Core i9-9880H thế hệ 9 và NVIDIA GeForce GTX 1650 Max-Q 4GB GDDR5. CPU i9-9880H có 8 nhân 16 luồng, xung cơ bản 2.30GHz và Turbo tối đa 4.80GHz. Hệ thống sử dụng chipset Intel HM370, hai khe SODIMM DDR4-2666 và SSD M.2 PCIe NVMe.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, mã EL571 / LA-H231P, Lenovo FRU, CPU và GPU trước khi giao. FRU 5B20S43054 được ghi nhận đúng cho cấu hình i9-9880H + GTX 1650 4GB. Cần đối chiếu trực tiếp revision in trên PCB vì tài liệu board-level xuất hiện nhiều revision sản xuất.
Hạng mục kiểm tra Nguồn, POST/BIOS, RAM, SSD, sạc, Intel UHD 630, GTX 1650, Thunderbolt 3, Wi-Fi/Bluetooth và nhiệt độ được kiểm tra trước khi giao.
Bảo hành / đổi trả 1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bán Tư vấn lắp đặt, đối chiếu FRU và kiểm tra hệ thống sau khi thay main.
Điểm riêng của đúng phiên bản này: Lenovo FRU 5B20S43054 được ghi nhận cho Yoga S740-15IRH Type 81NX với Intel Core i9-9880H và NVIDIA GeForce GTX 1650 4GB. GPU thực tế của nền S740-15IRH được Lenovo công bố là GTX 1650 Max-Q 4GB GDDR5.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →

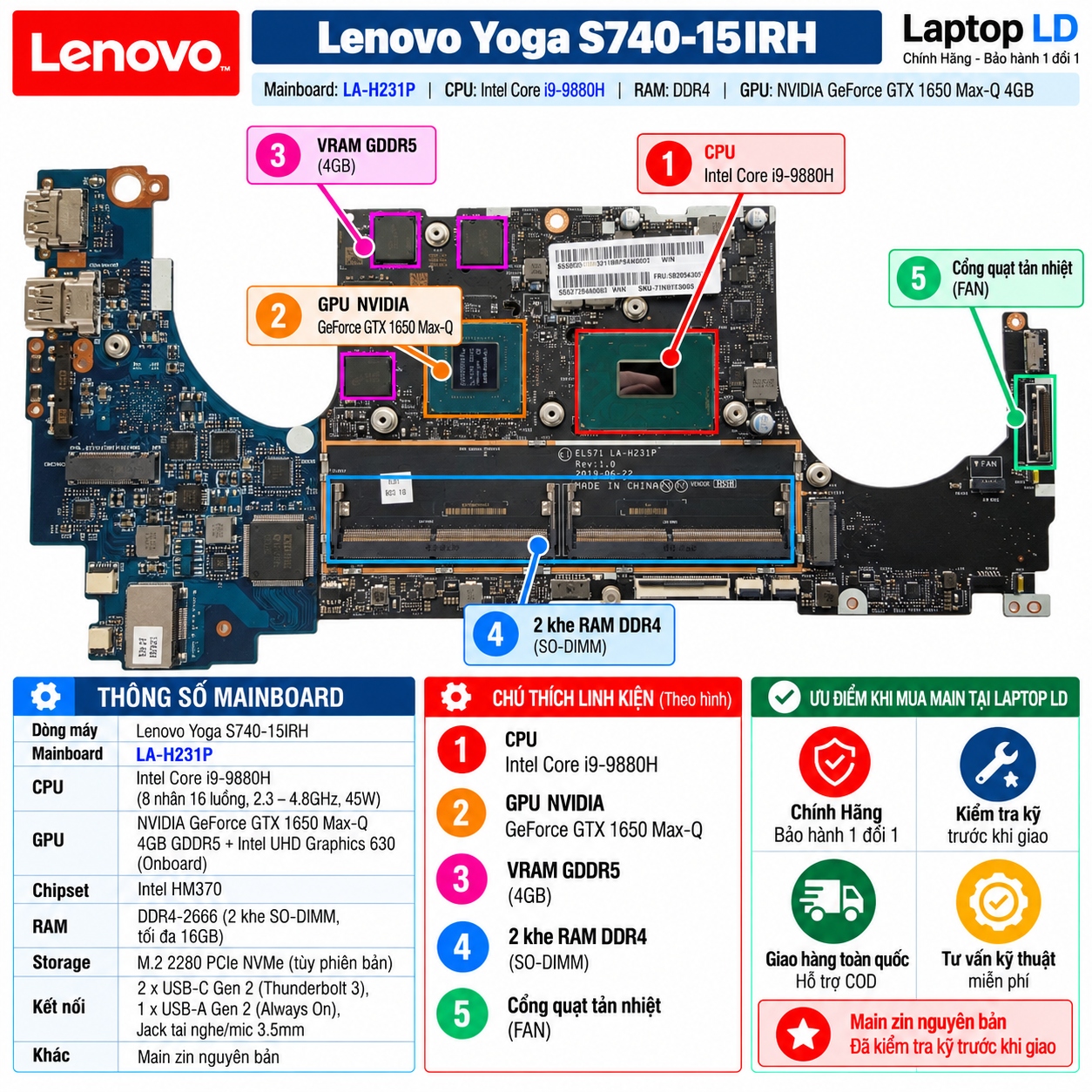

Ảnh 01 — Sơ đồ linh kiện Vị trí linh kiện và các điểm nhận diện chính của bo.

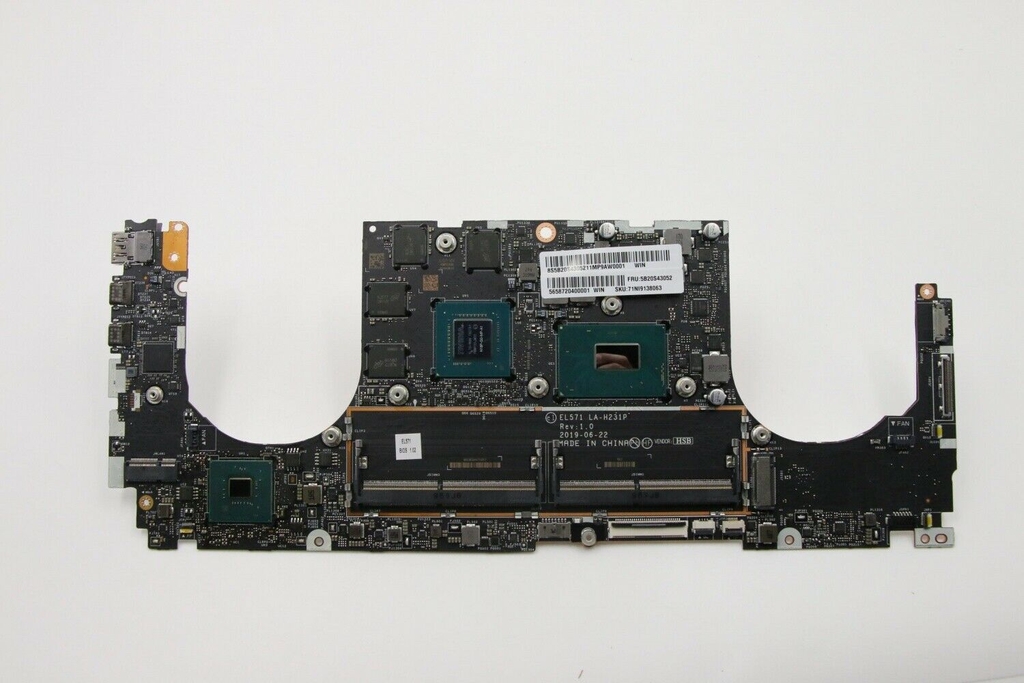

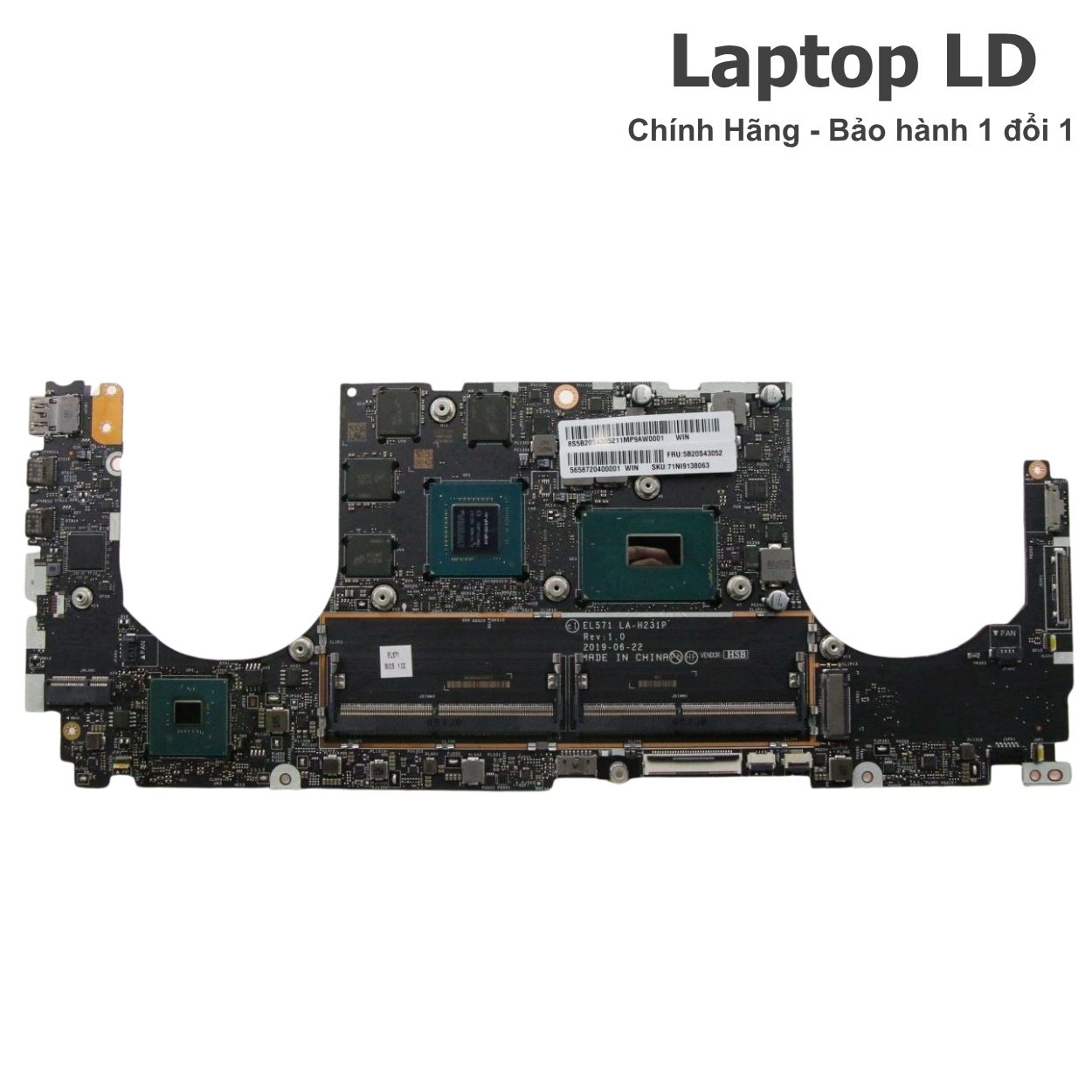

Ảnh 02 — Mặt trước main Hình ảnh thực tế giúp nhận diện bố cục và tình trạng bo.

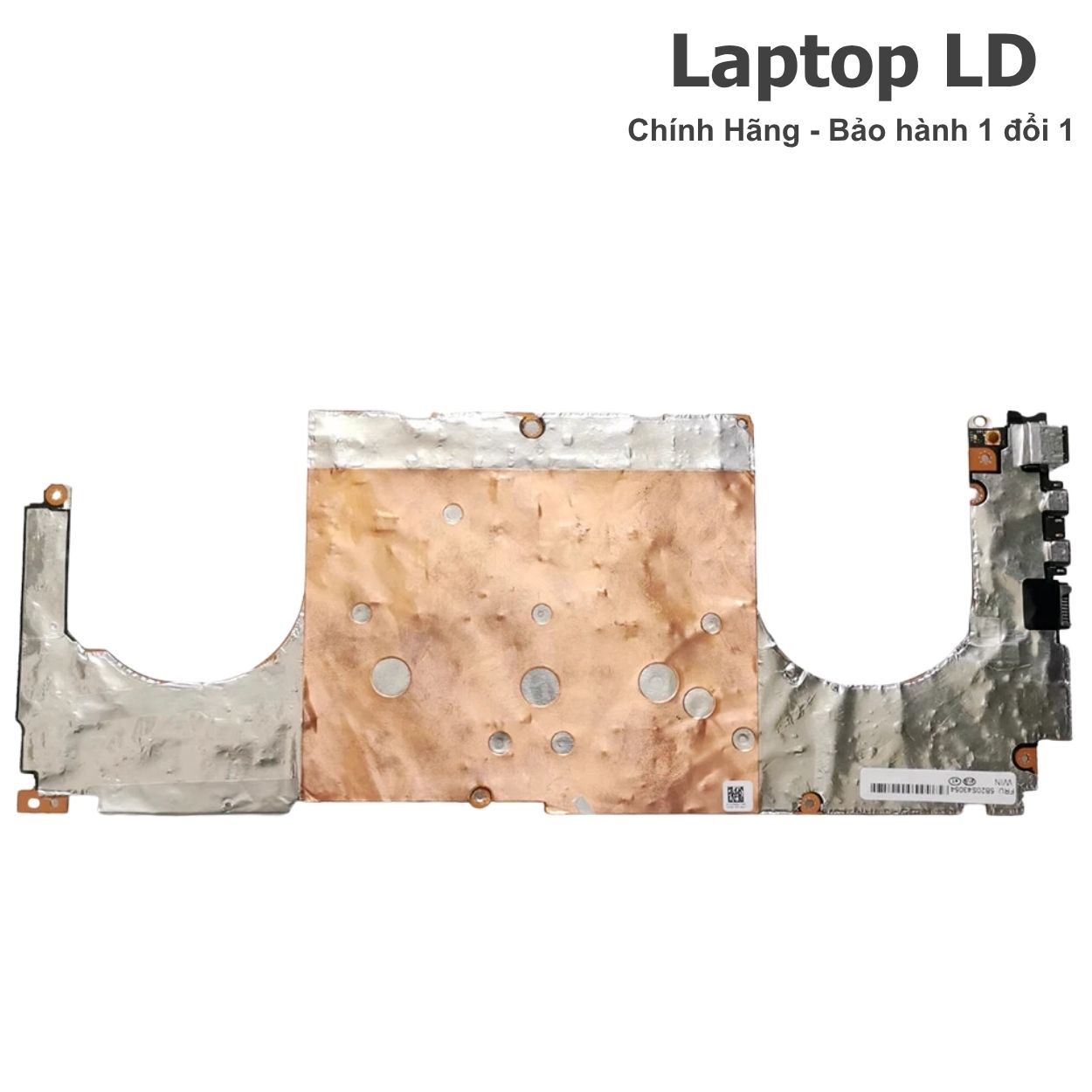

Ảnh 03 — Mặt sau main Đối chiếu PCB và tình trạng vật lý.

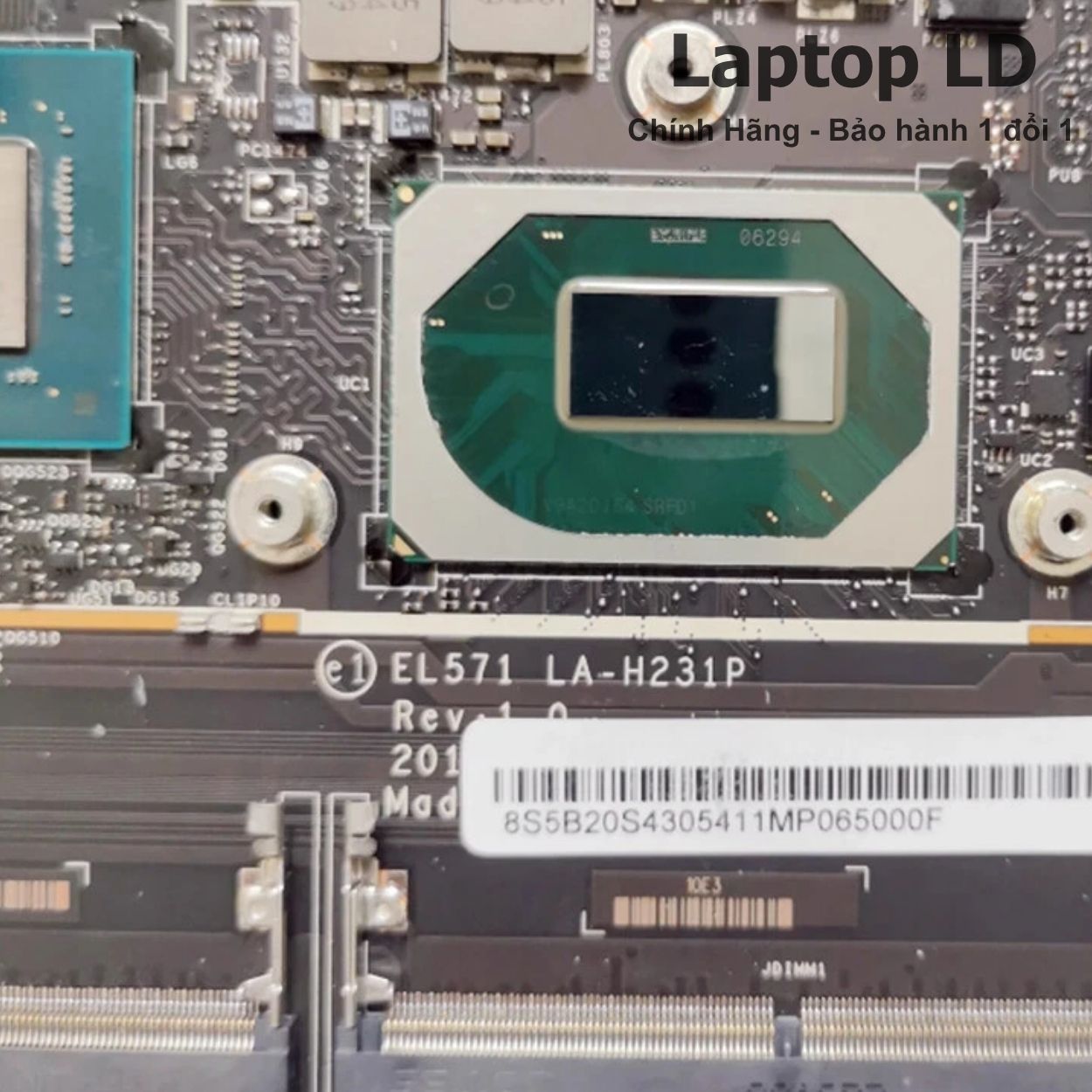

Ảnh 04 — PCB / FRU / revision Vị trí LA-H231P, revision và Lenovo FRU.

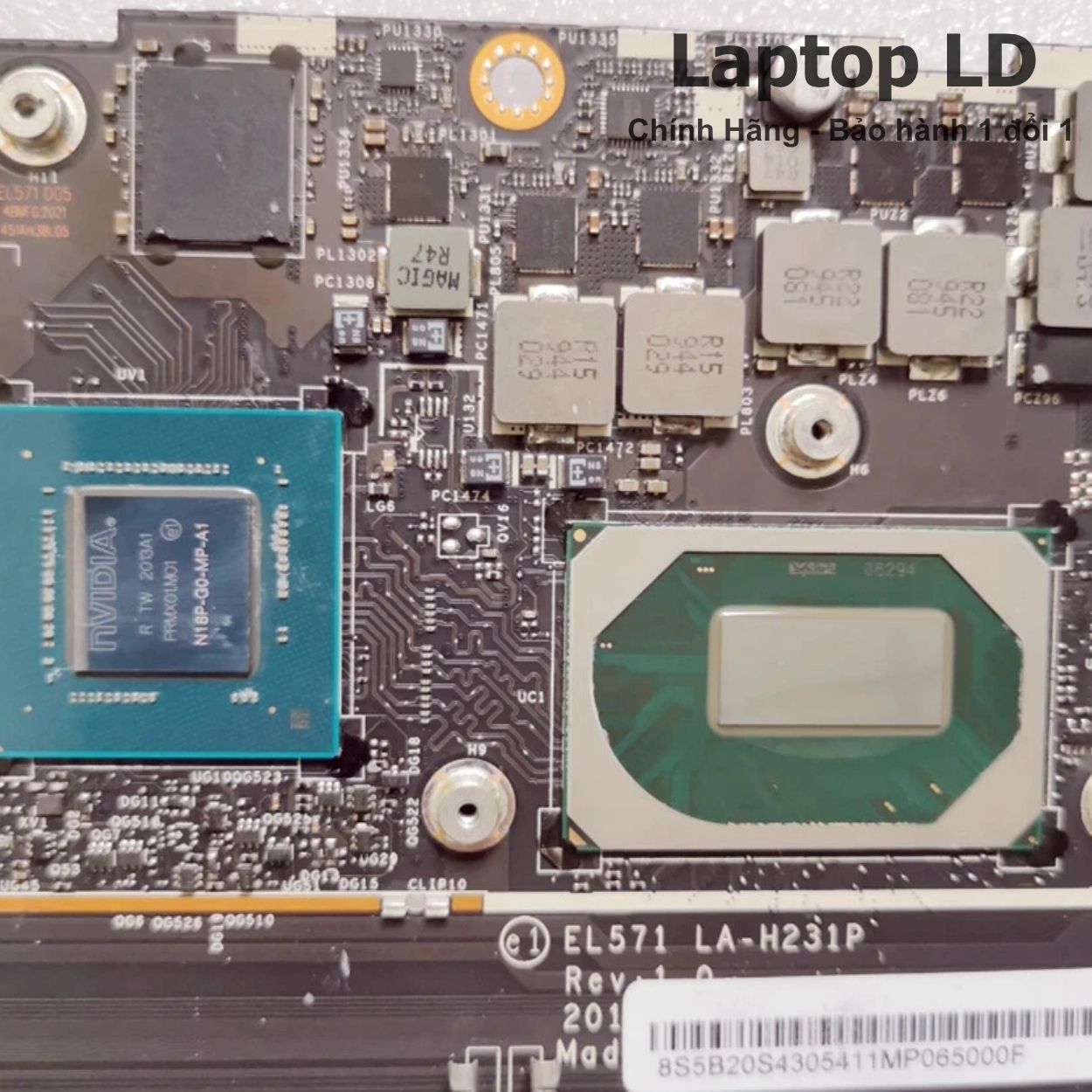

Ảnh 05 — CPU / GPU / RAM Khu vực CPU, GPU, VRAM và RAM.
Ảnh 06 — Cổng / socket / đầu nối Nhận diện Thunderbolt 3, USB, SSD và các đầu nối chính.
Ảnh 07 — Kết quả kiểm tra Kiểm tra chức năng trước khi giao.
Ảnh 08 — Đóng gói Quy cách bảo vệ main trước khi vận chuyển.
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Lenovo Yoga S740-15IRH · Type 81NX
- Mã main / PCB
- Compal EL571 · LA-H231P
- CPU / SoC
- Intel Core i9-9880H · 8 nhân 16 luồng · 2.30GHz · Turbo tối đa 4.80GHz · 16MB Cache
- RAM / bộ nhớ
- 2 khe SODIMM DDR4-2666 · dual-channel · Lenovo công bố tối đa 16GB
- GPU / VGA
- Intel UHD Graphics 630 + NVIDIA GeForce GTX 1650 Max-Q 4GB GDDR5
- SSD / lưu trữ
- 1× M.2 2280 PCIe NVMe 3.0 x4; có cấu hình Intel Optane Memory H10 + SSD
- Cổng ngoài
- 2× USB 3.1 Type-C Gen 2 / Thunderbolt 3 hỗ trợ DisplayPort, 1× USB 3.1 Type-A Gen 2 Always On, audio combo 3.5mm và đầu đọc thẻ SD/SDHC/SDXC
- Không dây
- Wi-Fi 802.11ac 2×2 hoặc Wi-Fi 6 802.11ax 2×2 tùy cấu hình + Bluetooth 5.0 qua module M.2
Thông số kỹ thuật bổ sung
| Board revision | Compal EL571 / LA-H231P. Tài liệu board-level ghi nhận nhiều revision sản xuất như R10 và Rev 0.3; khi sửa hoặc thay cần ưu tiên revision in trực tiếp trên đúng bo. |
|---|---|
| OEM part / Lenovo FRU | Lenovo FRU 5B20S43054 / 8S5B20S43054 được ghi nhận cho cấu hình Core i9-9880H + GeForce GTX 1650 4GB của Yoga S740-15IRH Type 81NX. |
| Chipset / I/O | Intel HM370; Coffee Lake-H; DDR4-2666; M.2 2280 PCIe NVMe; 2× Thunderbolt 3 USB-C/DisplayPort; USB-A Gen 2 Always On; card reader; không có Ethernet RJ-45 và HDMI tích hợp. |
| BIOS / firmware | Dùng BIOS đúng Lenovo Yoga S740-15IRH và đúng nền LA-H231P. Trước khi nạp BIOS cần sao lưu firmware cũ, đối chiếu đúng Type/FRU/revision và giữ thông tin máy khi có thể. |
| Tản nhiệt / adapter | Lenovo công bố adapter 135W Slim Tip và pin Li-Polymer 69Wh. Với i9-9880H + GTX 1650 Max-Q cần dùng đúng heatsink/quạt cấu hình GPU rời và kiểm tra nhiệt độ CPU/GPU sau lắp. |
| Ghi chú cấu hình | CPU i9-9880H, Intel UHD Graphics 630, NVIDIA GTX 1650 Max-Q và VRAM 4GB GDDR5 thuộc mainboard. RAM SODIMM, SSD M.2 và module WLAN/Bluetooth là linh kiện rời nếu đơn hàng không ghi kèm. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | GPU | FRU / nhận diện |
|---|---|---|---|
| i9-9880H + GTX 1650 | Intel Core i9-9880H · 8C/16T | GTX 1650 Max-Q 4GB GDDR5 | LA-H231P · FRU 5B20S43054 / 8S5B20S43054 |
| i7-9750H + GTX 1650 | Intel Core i7-9750H · 6C/12T | GTX 1650 Max-Q 4GB GDDR5 | EL571 LA-H231P · FRU 5B20S43052 / 8S5B20S43052 |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, Intel UHD Graphics 630, NVIDIA GeForce GTX 1650 Max-Q, VRAM GDDR5 và các linh kiện hàn trực tiếp trên bo. RAM sử dụng khe SODIMM và là linh kiện rời.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, Intel UHD Graphics 630, GTX 1650 Max-Q và VRAM thuộc mainboard. RAM SODIMM, SSD M.2, card Wi-Fi/Bluetooth, heatsink/quạt, pin, adapter và các phụ kiện khác chỉ đi kèm khi được ghi rõ trong đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Nền i9-9880H + GTX 1650 Max-Q có công suất cao nên cần kiểm tra riêng nguồn CPU/GPU, VRAM, BIOS và hệ thống tản nhiệt trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc | Adapter 135W, jack Slim Tip, pin, mạch sạc, MOSFET đầu vào, nguồn chờ hoặc chạm chập. | Thử adapter Lenovo 135W tốt, cô lập pin khi cần và kiểm tra nguồn đầu vào/nguồn chờ trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | RAM SODIMM, BIOS, CPU/PCH, nguồn CPU/GPU, màn hình/cáp hoặc system board. | Thử RAM tốt từng khe, kiểm tra BIOS và thử xuất DisplayPort qua Thunderbolt 3 để tách lỗi màn với lỗi main. |
| Sọc hình, treo hoặc crash khi chạy GTX 1650 | GPU N18P-G0-MP-A1, VRAM GDDR5, nguồn GPU, driver hoặc tản nhiệt. | So sánh hoạt động Intel UHD 630/GTX 1650, cài driver Lenovo/NVIDIA phù hợp, kiểm tra nhiệt độ và test GPU/VRAM dưới tải. |
| Không nhận RAM hoặc báo lỗi bộ nhớ | Thanh DDR4, khe SODIMM, nguồn RAM, tiếp xúc hoặc memory controller. | Dùng DDR4-2666 đã biết tốt, thử từng khe riêng, vệ sinh tiếp xúc và chạy memory diagnostics. |
| Không nhận SSD M.2 hoặc lỗi boot | SSD NVMe/Optane H10, socket M.2, nguồn SSD, PCIe hoặc thiết lập BIOS. | Thử M.2 NVMe tốt, kiểm tra nhận diện trong BIOS và socket/nguồn M.2 trước khi kết luận lỗi system board. |
| Thunderbolt 3 / USB-C hoạt động bất thường | Cáp, thiết bị ngoài, controller Thunderbolt, firmware, nguồn cổng hoặc đường tín hiệu. | Dùng thiết bị/cáp tốt, kiểm tra cả hai cổng USB-C, DisplayPort và firmware/driver Thunderbolt trước khi sửa main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng Yoga S740-15IRH Type 81NX, Compal EL571 / LA-H231P, FRU 5B20S43054, Intel Core i9-9880H và GTX 1650 Max-Q 4GB. Chuyển RAM SODIMM, SSD M.2 và WLAN sang main mới; dùng đúng cụm heatsink/quạt bản GPU rời. Sau lắp kiểm tra BIOS, RAM, SSD, Intel UHD 630/GTX 1650, Thunderbolt 3, Wi-Fi/Bluetooth, sạc và nhiệt độ.
Không nên thay main i7-9750H và i9-9880H chỉ dựa vào cùng mã LA-H231P mà không xác nhận FRU, CPU và cấu hình thực tế của đơn hàng.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng Intel Core i9-9880H.
- Cả hai khe RAM DDR4 nhận đúng dung lượng và chạy memory test ổn định.
- SSD M.2 PCIe NVMe được nhận và khởi động ổn định.
- Intel UHD Graphics 630 và NVIDIA GeForce GTX 1650 Max-Q 4GB hoạt động đúng.
- Hai cổng Thunderbolt 3 USB-C, USB-A, Wi-Fi/Bluetooth, card reader và audio hoạt động.
- Pin, sạc 135W, quạt và nhiệt độ CPU/GPU ổn định khi test tải.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Lenovo Yoga S740-15IRH i9-9880H GTX 1650 LA-H231P
Main LA-H231P i9-9880H dùng GTX 1650 thường hay GTX 1650 Max-Q?
Theo PSREF chính thức của Lenovo, Yoga S740-15IRH sử dụng NVIDIA GeForce GTX 1650 Max-Q với 4GB GDDR5. Vì vậy khi đăng sản phẩm nên ghi “GTX 1650 Max-Q 4GB” để chính xác hơn.
FRU nào đúng cho bản i9-9880H?
FRU 5B20S43054 / 8S5B20S43054 được ghi nhận cho system board Yoga S740-15IRH Type 81NX với Core i9-9880H và GTX 1650 4GB.
Yoga S740-15IRH dùng RAM hàn hay RAM khe?
Model này dùng 2 khe SODIMM DDR4-2666, hỗ trợ dual-channel. Lenovo PSREF công bố dung lượng tối đa 16GB cho dòng S740-15IRH.
Main có kèm RAM, SSD và card Wi-Fi không?
CPU i9-9880H, GTX 1650 Max-Q và VRAM thuộc mainboard. RAM SODIMM, SSD M.2 và module Wi-Fi/Bluetooth là linh kiện rời, chỉ kèm khi đơn hàng ghi rõ.
