Main Lenovo ThinkPad X260 CPU i7-6600U | NM-A531
Lenovo ThinkPad X260 là mẫu ThinkPad 12.5" thiên về doanh nghiệp, gọn nhẹ nhưng dùng kiến trúc nguồn khá đặc trưng với pin trong + pin ngoài, nên nhóm lỗi thực tế khác khá nhiều so với laptop phổ thông. Ngoài các lỗi quen thuộc như không lên nguồn, cắm sạc không vào, bật máy rồi tắt, dòng này còn hay lộ bệnh kiểu ultrabook văn phòng như chỉ nhận 1 viên pin, plugged in nhưng không charge, chạy được bằng sạc nhưng không chạy pin, đóng/mở nắp lên đèn nhưng màn đen, mini DisplayPort hoặc HDMI chập chờn khi xuất màn ngoài, dock connector dưới đáy chập chờn, USB 3.0 nhận thiết bị rồi rớt hoặc sleep/wake treo logo. Với board NM-A531, các điểm cần lưu ý nhiều nhất là khối sạc và quản lý 2 pin, mạch nguồn 19V xuống các nhánh chính, khu vực RAM 1 khe duy nhất, mạch màn hình/cáp màn theo bản lề và cụm cổng dùng thường xuyên ở máy doanh nghiệp như RJ45, USB 3.0, miniDP, HDMI.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay hoặc kỹ thuật viên cần đúng mã NM-A531 cho Lenovo ThinkPad X260.
- Dòng X260 có thân máy mỏng, main tích hợp sát khung, hệ pin trong + pin ngoài, dock connector đáy máy và 1 khe RAM duy nhất; khi đặt linh kiện nên đối chiếu chuẩn cụm cổng, kiểu màn đang dùng, dock dưới đáy và hệ pin thực tế trên máy.
- Nên test nhanh theo checklist: nhận sạc 45W, nhận pin trong/pin ngoài, lên nguồn, nhận RAM, nhận ổ, USB 3.0, LAN, HDMI, miniDP trước khi giao.
- Phù hợp khi máy lỗi lặp như không nguồn, không sạc 1 trong 2 pin, đang dùng thì sập, mở nắp lên đèn nhưng không hình hoặc nhiều cổng chập chờn kéo dài.
- Thay bo mạch chủ laptop kèm vệ sinh máy, kiểm tra nhánh sạc 45W, test quản lý pin kép, kiểm tra khu vực màn hình, bản lề, dock connector và các cổng xuất hình.
- Chạy test sạc-xả, test sleep/wake, test USB 3.0 copy file lớn, test miniDP/HDMI với màn ngoài và test sử dụng pin trong/pin ngoài riêng để bắt đúng lỗi kiểu “dùng văn phòng mới lộ”.
Mua main NM-A531: đúng mã – đúng cổng – đúng cấu hình ThinkPad X260
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã: NM-A531
- Dòng: Lenovo ThinkPad X260
- Cần đối chiếu: 3 USB 3.0, HDMI, mini DisplayPort, LAN RJ45, dock connector, 4-in-1 reader, combo audio, SIM/Smart Card tùy cấu hình
Hợp máy không nguồn, lỗi sạc 2 pin, sleep/wake lỗi, mất hình, mất cổng hoặc lỗi văn phòng lặp lại nhiều lần.
- Kiểm tra nhánh sạc, nhận adapter 45W và quản lý pin trong/pin ngoài trước/sau khi thay
- Kiểm tra cáp màn, bản lề, khu vực nguồn LCD, cụm miniDP/HDMI và dock connector
- Test RAM, ổ cứng/SSD, USB 3.0, LAN, loa, webcam, sleep/wake và xuất hình ngoài theo checklist riêng của X260
Gọi/nhắn để đối chiếu đúng board NM-A531, kiểm tra chuẩn cụm cổng và báo giá theo tình trạng thực tế của máy Lenovo ThinkPad X260.

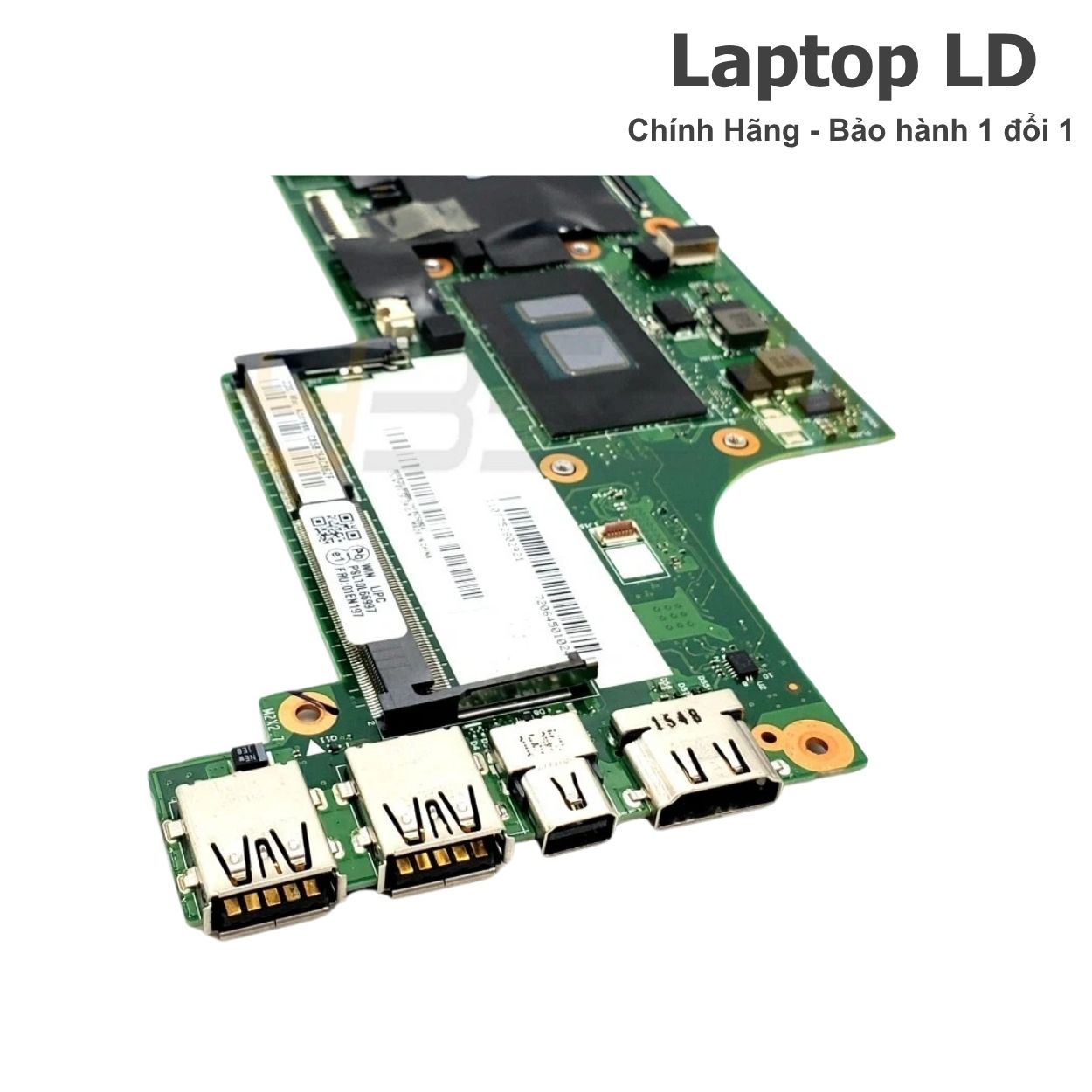

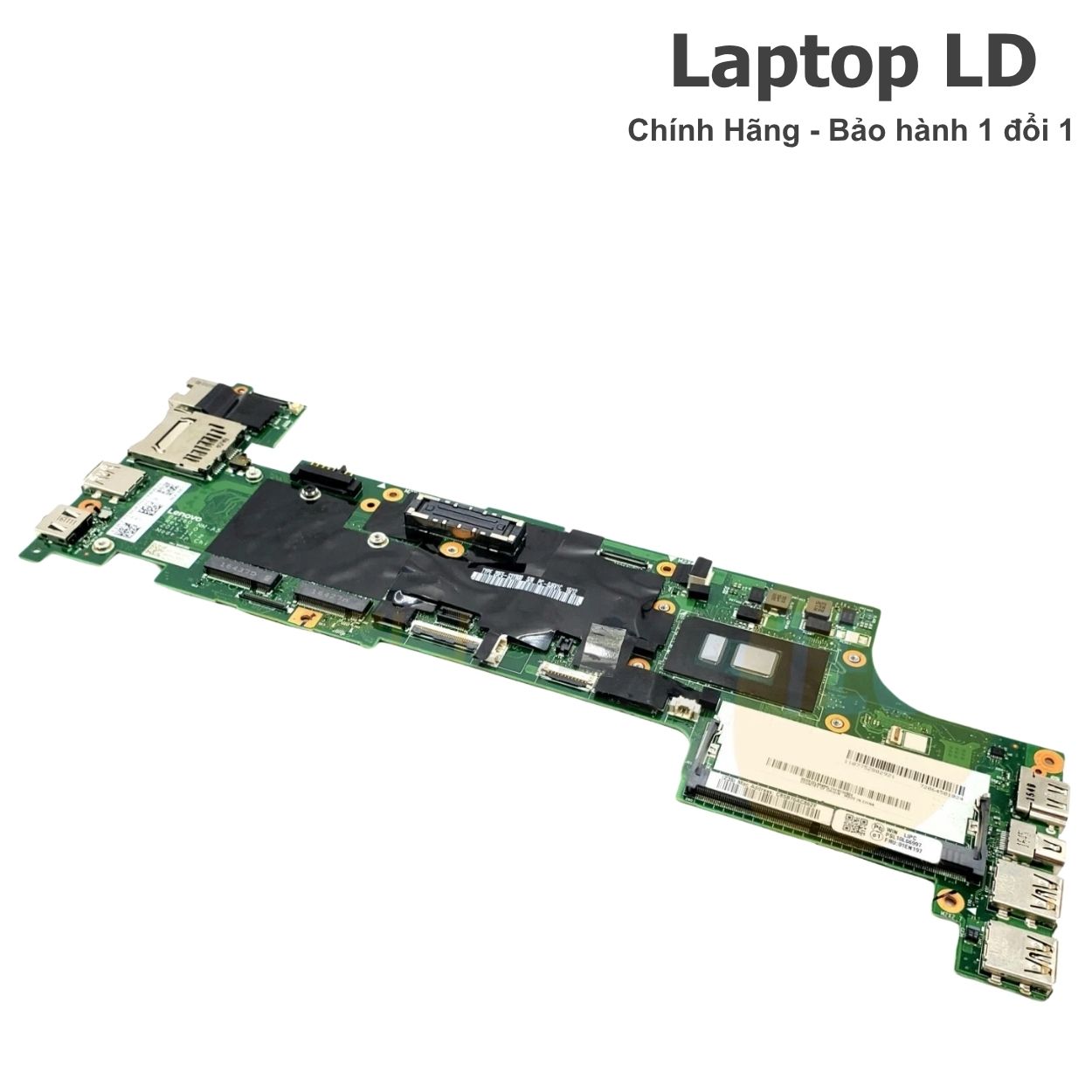

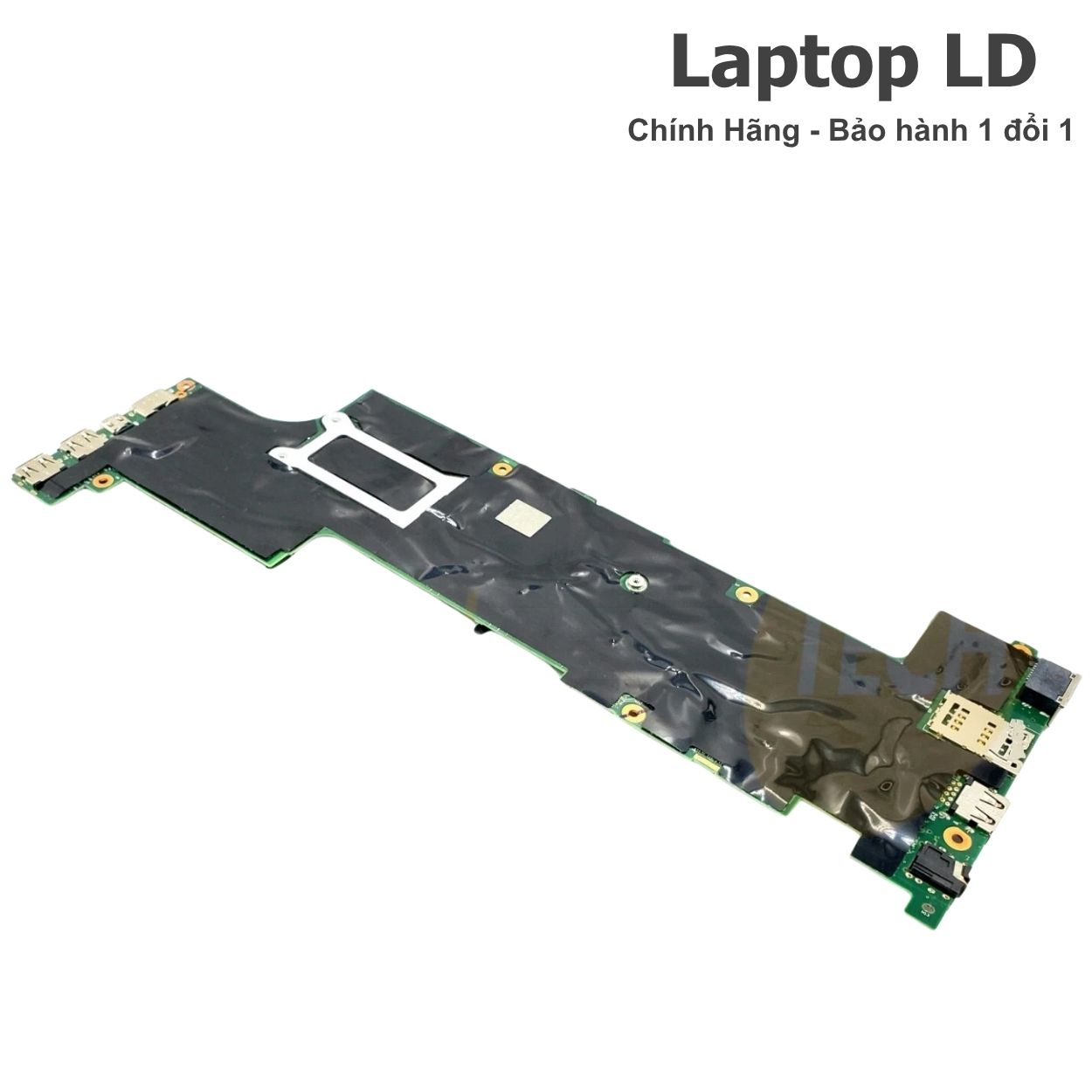

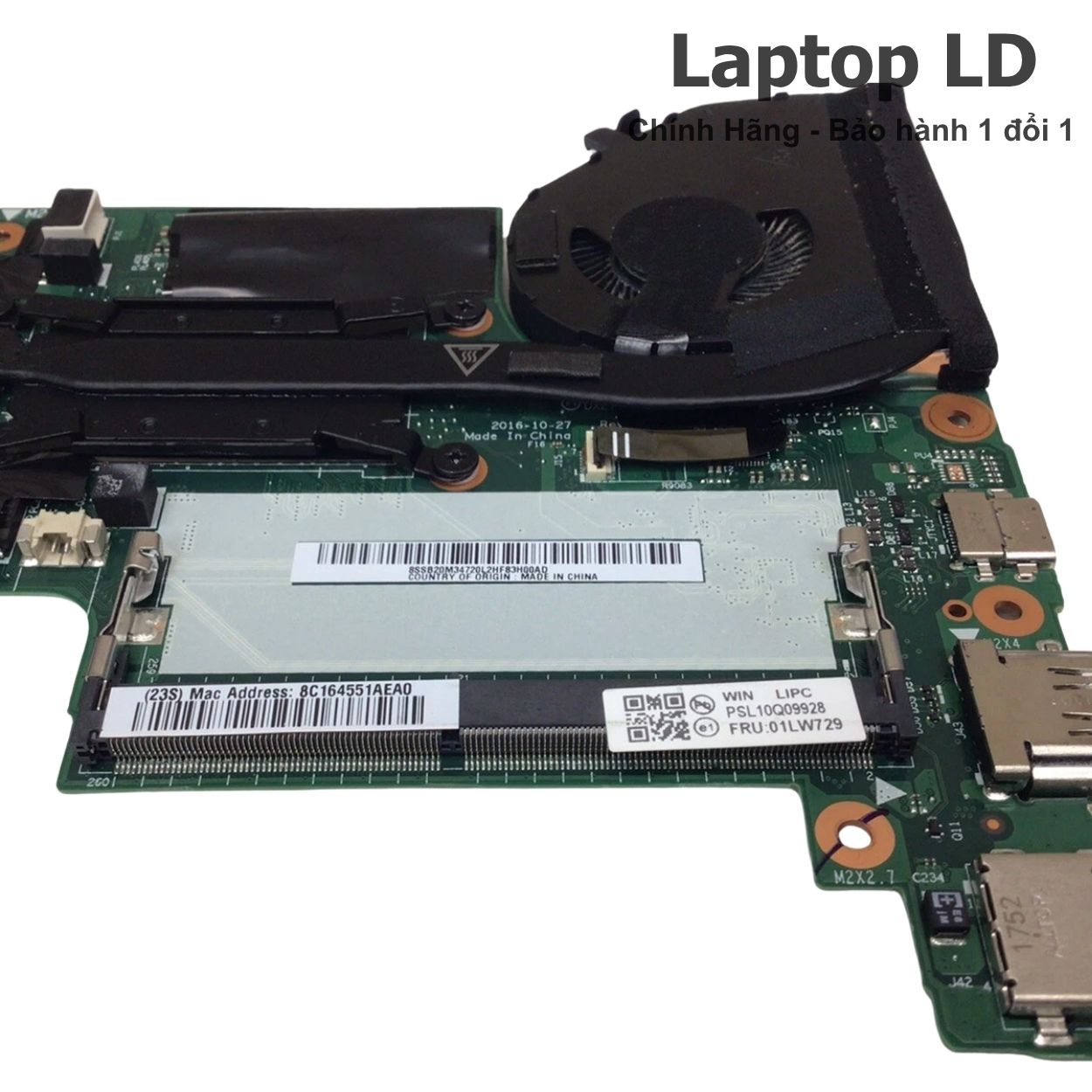

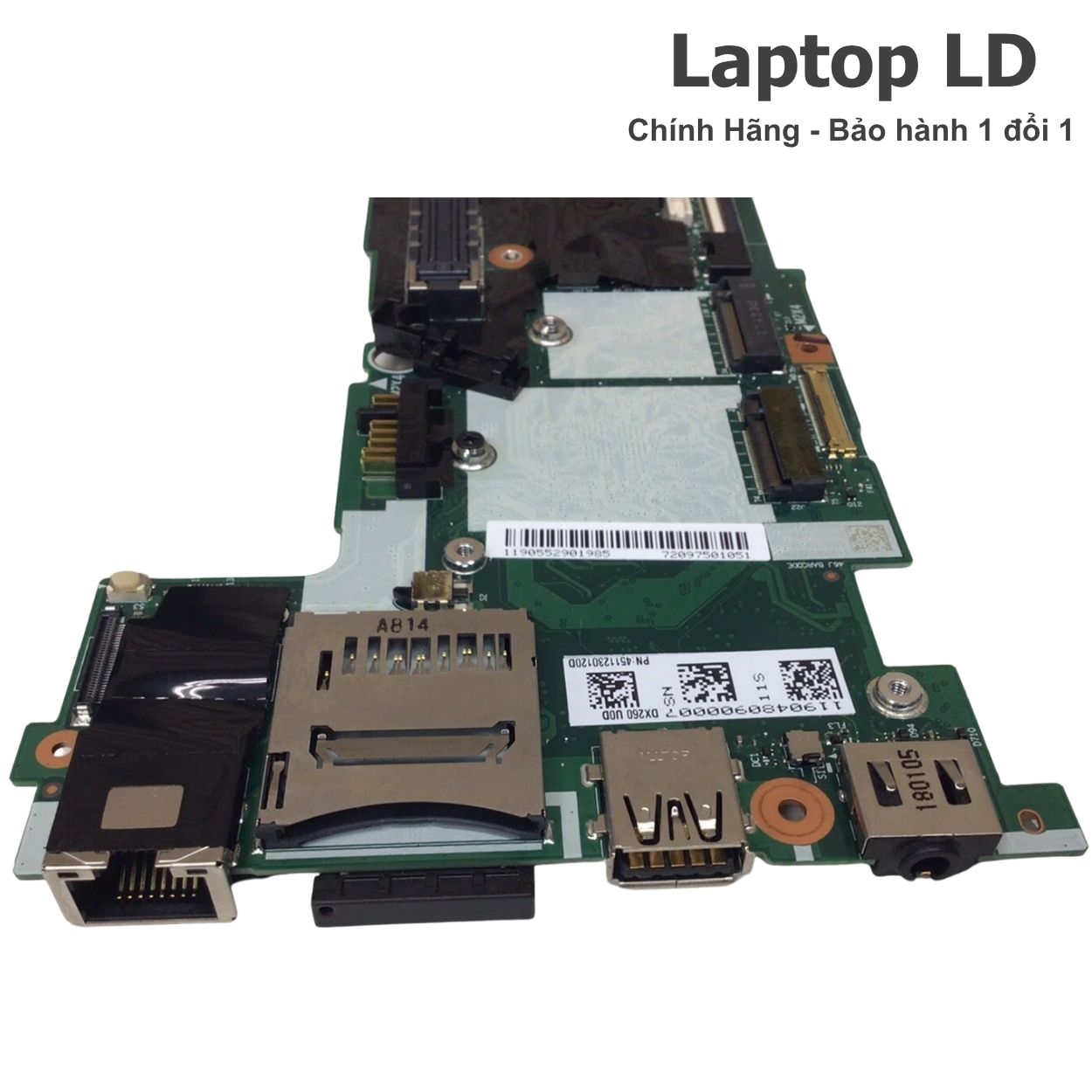

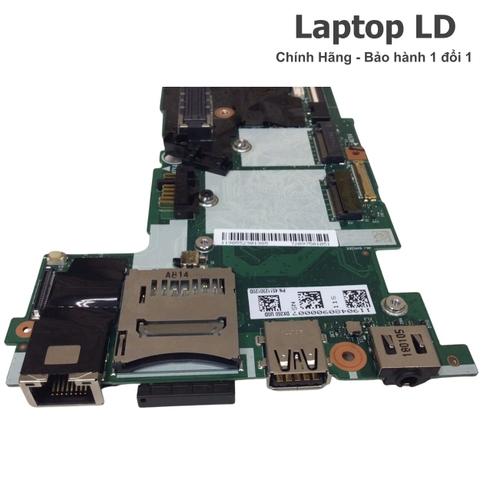

Hình ảnh tham khảo (NM-A531 & cụm cổng)
- Chỉ nhận 1 pin hoặc không sạc 1 trong 2 pin: đây là lỗi rất đặc trưng của X260 vì máy dùng cơ chế pin trong + pin ngoài; có trường hợp máy vẫn chạy bình thường bằng sạc nhưng phần quản lý sạc/xả một bên pin hoạt động sai nên khách dễ nhầm do pin hỏng hoàn toàn.
- Plugged in nhưng không charge: X260 dùng adapter 45W, nếu nhánh sạc, IC quản lý pin hoặc đường nhận diện đầu vào có vấn đề thì máy có thể vẫn lên nhưng sạc không ổn định, báo lúc nhận lúc không.
- Mở nắp sáng đèn nhưng màn đen: dòng này hay bị nhầm giữa lỗi main với lỗi cáp màn, khu vực bản lề hoặc panel; cần test bằng màn ngoài qua HDMI/miniDP trước khi kết luận motherboard laptop lỗi.
- Không lên nguồn chỉ vì RAM: X260 chỉ có 1 khe SO-DIMM, nên chỉ cần RAM lỗi hoặc tiếp xúc kém là máy có thể chết POST hoàn toàn, khác với máy nhiều khe còn có phương án đảo chéo để loại trừ nhanh.
- miniDP hoặc HDMI chập chờn khi họp hành, cắm màn ngoài: đây là lỗi rất hay gặp trên máy văn phòng dùng docking và xuất hình thường xuyên; cần test đủ thời gian, không nên chỉ cắm nhận hình vài giây.
- Dock connector dưới đáy chập chờn: máy doanh nghiệp hay gắn dock cố định nên khu vực này dễ lộ lỗi tiếp xúc, oxy hóa hoặc hở chân sau thời gian dài sử dụng.
- USB 3.0 nhận rồi rớt thiết bị: cổng có thể vẫn sạc hoặc vẫn nhận chuột, nhưng khi gắn ổ cứng ngoài và copy file lớn mới lộ lỗi nguồn/cổng.
- Sleep/wake lỗi hoặc treo logo: X260 dùng nhiều trong môi trường văn phòng, nên các lỗi phát sinh khi gập mở nắp, ngủ đông, resume hoặc dùng pin yếu xuất hiện khá thường xuyên và cần test theo đúng thói quen sử dụng thực tế.
- RJ45 lỏng sau thời gian cắm mạng cố định: với máy đặt bàn nhiều năm, cổng mạng dễ bị stress cơ khí, tiếp xúc lúc có lúc không hoặc chỉ mất kết nối khi truyền file dài.
Thông số kỹ thuật Lenovo ThinkPad X260 (NM-A531)
| Mã | NM-A531 |
|---|---|
| Dòng máy | Lenovo ThinkPad X260 |
| CPU | Intel Core i7-6600U • 2 nhân 4 luồng • xung cơ bản 2.6GHz • Turbo Boost tối đa 3.4GHz • 4MB cache |
| GPU | Intel HD Graphics 520 tích hợp trong CPU |
| Nền tảng | Intel SoC platform |
| RAM | Tối đa 16GB DDR4-2133 • 1 khe DDR4 SO-DIMM |
| Màn hình | 12.5" HD 1366x768 hoặc FHD 1920x1080 tùy cấu hình • một số bản IPS |
| Lưu trữ | HDD/SSHD 2.5" SATA hoặc SSD SATA • một số cấu hình có SSD PCIe NVMe |
| Cổng kết nối | 3 USB 3.0 (1 cổng Always On) • HDMI • Mini DisplayPort • LAN RJ45 • dock connector • 4-in-1 card reader • combo audio • Smart Card tùy cấu hình |
| Kết nối không dây | Wi-Fi AC • Bluetooth 4.1 • WWAN/SIM tùy cấu hình |
| Pin | Pin trong 3-cell 23Wh (tùy cấu hình) + pin ngoài 3-cell 23Wh hoặc 6-cell 48Wh / 72Wh |
| Adapter | Adapter 45W cho ThinkPad X260 |
Lưu ý: X260 có nhiều biến thể màn hình, pin ngoài và cấu hình lưu trữ. Khi đặt linh kiện, nên đối chiếu kỹ mã board, loại màn đang dùng, cụm cổng, tình trạng pin trong/pin ngoài và dock connector để chọn đúng bo mạch chủ laptop tương thích.
Khi nào nên thay linh kiện NM-A531 cho Lenovo ThinkPad X260?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau và đã kiểm tra cơ bản nhưng lỗi vẫn lặp lại:
- Cắm sạc nhưng không sạc pin, hoặc chỉ nhận pin trong mà không nhận pin ngoài, đã thử adapter và pin khác mà lỗi vẫn còn.
- Nhấn nguồn không lên, hoặc lên đèn rồi tắt, quạt phản hồi ngắn nhưng máy không POST ổn định.
- Mở nắp máy sáng đèn nguồn nhưng màn đen, hoặc có hình lúc đầu rồi mất sau khi sleep/wake.
- USB 3.0, HDMI, miniDP, LAN hoặc dock connector lỗi chập chờn, đặc biệt khi dùng thực tế với màn ngoài, ổ cứng ngoài hoặc mạng dây.
- Máy chạy sạc được nhưng dùng pin thì sập, hoặc phần trăm pin nhảy bất thường kéo dài sau khi đã loại trừ pin chai.
- Main có dấu hiệu oxy hóa, từng sửa nhiều lần, chạm chập khu vực nguồn/sạc hoặc lỗi tái phát sau thời gian ngắn.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay NM-A531: phương án nào hợp lý hơn?
- Adapter lỗi hoặc đầu sạc lỏng: thử đúng sạc 45W, đo sạc thực tế và kiểm phần đầu vào trước.
- Không lên do RAM: vệ sinh khe RAM, test thanh khác vì X260 chỉ có một khe duy nhất.
- Màn đen do cáp màn hoặc panel: test màn ngoài qua HDMI/miniDP, kiểm bản lề và cáp màn trước khi chốt thay mainboard laptop.
- Không nguồn hoặc bật rồi tắt do lỗi sâu ở nguồn standby, nguồn chính hoặc mạch sạc.
- Chỉ nhận 1 pin, sạc chập chờn kéo dài sau khi đã loại trừ pin và adapter.
- Nhiều cổng I/O lỗi đồng thời, sleep/wake lỗi dai dẳng, hoặc main đã sửa nhiều lần vẫn tái phát.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử đúng adapter 45W → test pin trong/pin ngoài riêng → kiểm tình trạng pin bằng phần mềm/chẩn đoán → test 1 thanh RAM → test màn ngoài qua HDMI rồi miniDP → kiểm cáp màn và bản lề → copy file qua USB 3.0 để kiểm tra nhánh I/O → thử gập mở nắp và sleep/wake nhiều lần.
Gợi ý quyết định: nếu đã loại trừ adapter, pin, RAM, SSD, cáp màn mà máy vẫn không sạc ổn định, không nhận 1 trong 2 pin hoặc tiếp tục lỗi wake/display/cổng, nên kiểm tra sâu và cân nhắc thay đúng mã NM-A531.
Lỗi thường gặp trên ThinkPad X260 (NM-A531)
- Không sạc pin hoặc chỉ nhận một viên pin: lỗi nhánh sạc, quản lý pin trong/pin ngoài hoặc lỗi đầu vào nguồn.
- Bật lên rồi tắt / không POST: standby yếu, RAM lỗi, chạm tải hoặc nguồn chính không giữ ổn định.
- Mở nắp sáng đèn nhưng màn đen: cáp màn, nguồn LCD, sleep/wake hoặc đường hiển thị có vấn đề.
- HDMI / miniDP chập chờn: cổng tiếp xúc kém hoặc lỗi đường xuất hình lộ ra khi cắm màn ngoài lâu.
- USB 3.0 nhận thiết bị rồi rớt: cổng mòn, cấp nguồn I/O yếu hoặc lỗi chỉ lộ khi copy file lớn.
- Dock connector dưới đáy chập chờn: tiếp xúc kém sau thời gian docking liên tục.
- LAN mất kết nối khi truyền file: cổng RJ45 lỏng hoặc nhánh mạng lỗi theo tải.
- Treo khi sleep/wake hoặc lúc khởi động lại: lỗi nguồn, quản lý pin, BIOS hoặc phần I/O liên quan tới trạng thái ngủ đông.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc nhưng không charge / chỉ nhận 1 pin |
|---|---|
| Nguyên nhân | Adapter yếu • pin lỗi • mạch sạc • quản lý pin trong/pin ngoài lỗi |
| Cách khoanh vùng | Thử đúng sạc 45W → test pin trong và pin ngoài riêng → theo dõi biểu tượng sạc và mức pin → nếu vẫn lặp lại, kiểm tra sâu nhánh sạc trên bo mạch chủ laptop |
| Triệu chứng | Bật máy vài giây rồi tắt / đèn sáng nhưng không POST |
| Nguyên nhân | Standby 3V/5V lỗi • RAM lỗi • chạm tải ở một nhánh nguồn • BIOS lỗi |
| Cách khoanh vùng | Test tối giản với 1 RAM + không ngoại vi + không ổ phụ → tháo pin ngoài, ngắt pin trong nếu cần → test lại nhiều lần → nếu vẫn tắt, ưu tiên kiểm tra nguồn chính |
| Triệu chứng | Mở nắp lên đèn nhưng màn đen |
| Nguyên nhân | Cáp màn / panel • nguồn LCD • sleep/wake lỗi • đường hiển thị lỗi |
| Cách khoanh vùng | Xuất màn ngoài qua HDMI/miniDP → kiểm bản lề, cáp màn → test gập mở nắp → nếu màn ngoài vẫn ổn mà màn trong chập chờn, khoanh vùng theo nhánh hiển thị trong máy |
| Triệu chứng | USB 3.0 nhận ổ nhưng copy file lớn bị rớt |
| Nguyên nhân | Cổng USB mòn • cấp nguồn I/O yếu • lỗi phát sinh dưới tải dữ liệu cao |
| Cách khoanh vùng | Test bằng ổ cứng ngoài thật → copy file lớn liên tục 10–20 phút → so sánh giữa các cổng → theo dõi reconnect/disconnect |
| Triệu chứng | miniDP/HDMI có hình rồi mất |
| Nguyên nhân | Cổng lỏng • tiếp xúc kém • đường xuất hình không ổn định |
| Cách khoanh vùng | Đổi cáp, đổi màn ngoài → test từng cổng đủ thời gian → lắc nhẹ đầu cắm để bắt lỗi tiếp xúc → so sánh với màn trong |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Tắt máy hoàn toàn, rút sạc, tháo pin ngoài nếu có và ngắt pin trong trước khi thao tác để tránh chạm nguồn trên dòng ThinkPad có pin kép.
- Tháo nắp đáy, tháo RAM, ổ lưu trữ, card Wi-Fi/WWAN và các cụm truy cập nhanh; phân loại ốc theo từng vị trí vì thân máy mỏng, ốc ngắn/dài dễ lắp nhầm.
- Tháo bàn phím, palmrest, cáp màn, cáp touchpad, cáp loa, cáp pin, cáp I/O và các cụm liên quan tới dock connector theo đúng thứ tự của X260.
- Nhấc mainboard khỏi khung máy theo hướng không cấn cụm cổng bên hông và đuôi máy; lưu ý khu vực miniDP, HDMI, RJ45, USB 3.0 và dock connector phải ăn khớp chassis.
- Kiểm tra sạch bụi, kiểm tra tản, quạt, keo tản và khu vực bản lề/cáp màn trước khi lắp main mới để tránh thay main xong nhưng lỗi hiển thị vẫn tái diễn do phần cơ khí.
- Test sơ bộ trước khi ráp kín: nhận sạc 45W, nhận pin, lên nguồn, nhận một thanh RAM, nhận màn hình, nhận ổ hệ điều hành và phản hồi phím nguồn bình thường.
- Ráp hoàn thiện, đi lại dây và cáp gọn đúng rãnh, đảm bảo cáp màn và cáp anten không bị cấn ở bản lề hoặc chèn dưới palmrest.
- Chạy checklist sau thay: test sạc-xả, test pin trong/pin ngoài, test USB 3.0, LAN, HDMI, miniDP, sleep/wake, webcam, loa/tai nghe và sử dụng thực tế trước khi bàn giao.
Checklist test sau khi mua/thay
- Test sạc: máy nhận sạc ổn định, không chập chờn khi cắm/rút, không báo plugged in bất thường.
- Test pin: nhận đúng pin trong và pin ngoài, phần trăm pin thay đổi hợp lý, không mất pin ngẫu nhiên.
- Test nguồn: bật/tắt nhiều lần; không còn lỗi lên đèn rồi tắt hoặc phải cắm sạc mới khởi động được.
- Test RAM: nhận đúng dung lượng với thanh RAM đang dùng trên khe SO-DIMM duy nhất.
- Test lưu trữ: HDD/SSD đọc ghi ổn định, khởi động lại nhiều lần để bắt lỗi treo logo.
- Test USB 3.0: cắm chuột, USB, ổ cứng ngoài; copy file lớn liên tục để kiểm tra độ ổn định thực tế.
- Test LAN RJ45: ping và truyền file liên tục 10–15 phút để kiểm tra lỗi rớt mạng theo tải.
- Test HDMI / miniDP: xuất hình lần lượt sang màn ngoài, giữ kết nối đủ lâu để loại trừ lỗi chập chờn.
- Test sleep/wake: gập mở nắp nhiều lần, cho ngủ rồi đánh thức để kiểm tra tình trạng đèn sáng nhưng không lên hình.
- Test âm thanh và webcam: loa trong, jack tai nghe, micro và camera hoạt động ổn định.
Giá linh kiện & giá thay Lenovo ThinkPad X260
Giá NM-A531 (linh kiện)
Giá phụ thuộc vào tình trạng thực tế của board, độ ổn định nhánh sạc và quản lý pin, chất lượng cụm cổng, tình trạng oxy hóa, độ đẹp socket/cáp và tình trạng tổng thể của main. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh máy, kiểm tra sạc – pin – màn – cổng và test đủ các chức năng văn phòng quan trọng theo checklist riêng của X260.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu khách không đồng ý làm.
Thay cho ThinkPad X260 có lấy ngay không?
Nếu có sẵn đúng board NM-A531, thời gian thay và kiểm tra có thể hoàn tất trong ngày. Với máy từng lỗi sạc pin kép, wake from sleep lỗi, màn ngoài chập chờn hoặc không nguồn tái diễn, kỹ thuật thường giữ thêm thời gian để chạy test sạc-xả, sleep/wake và xuất hình ngoài đủ sâu trước khi bàn giao.
Đánh giá khách hàng
Qfat tham khảo: 9.1/10 (nhận sạc ổn định + nhận đủ pin trong/pin ngoài + sleep/wake bình thường + miniDP/HDMI test lâu không mất tín hiệu + USB 3.0 không rớt khi copy nặng).
Khách văn phòng: “Con X260 của mình cứ báo sạc lúc nhận lúc không, lại hay mở nắp lên là đen màn. Sau khi thay xong máy nhận pin ổn hơn, gập mở nắp không còn treo, cắm màn họp cũng yên hơn.”
Phản hồi kỹ thuật: “Đã kiểm tra sạc 45W, test pin trong/pin ngoài, test RAM, test ổ hệ điều hành, test USB 3.0 bằng ổ cứng ngoài, test LAN, test HDMI/miniDP và test sleep/wake nhiều chu kỳ trước khi bàn giao.”
Câu hỏi thường gặp
X260 chỉ nhận 1 pin có chắc chắn do mainboard laptop không?
Không. Dòng này có pin trong và pin ngoài nên cần loại trừ pin chai, pin lỗi giao tiếp, adapter yếu hoặc phần mềm quản lý pin trước. Chỉ khi đã thử pin/sạc phù hợp mà lỗi vẫn còn thì mới ưu tiên kiểm tra sâu bo mạch chủ laptop.
Vì sao máy vẫn chạy bằng sạc nhưng không sạc pin?
Vì nhánh cấp nguồn cho máy và nhánh sạc pin không hoàn toàn giống nhau. X260 có thể vẫn hoạt động trên adapter nhưng phần quản lý sạc hoặc đường giao tiếp pin bị lỗi nên phát sinh tình trạng plugged in nhưng không charge, hoặc chỉ sạc 1 viên pin.
Mở nắp lên đèn sáng nhưng màn đen có nên thay main ngay không?
Không nên kết luận quá nhanh. Cần test màn ngoài qua HDMI hoặc miniDP, kiểm tra cáp màn, bản lề và panel trước. Nếu màn ngoài vẫn ổn mà màn trong lỗi thì chưa chắc main hỏng; còn nếu cả màn trong và màn ngoài đều bất thường thì mới khoanh vùng mạnh hơn vào board.
