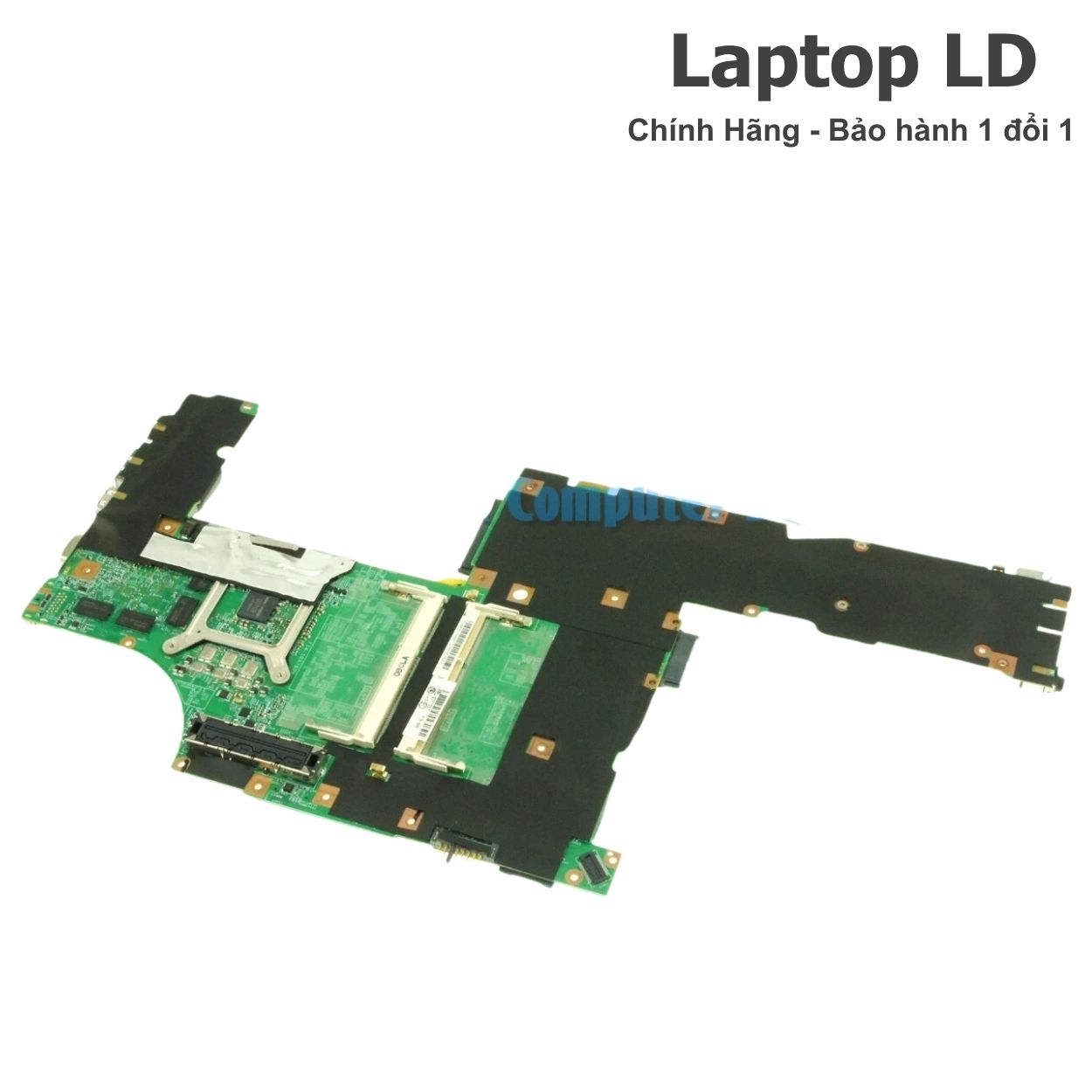

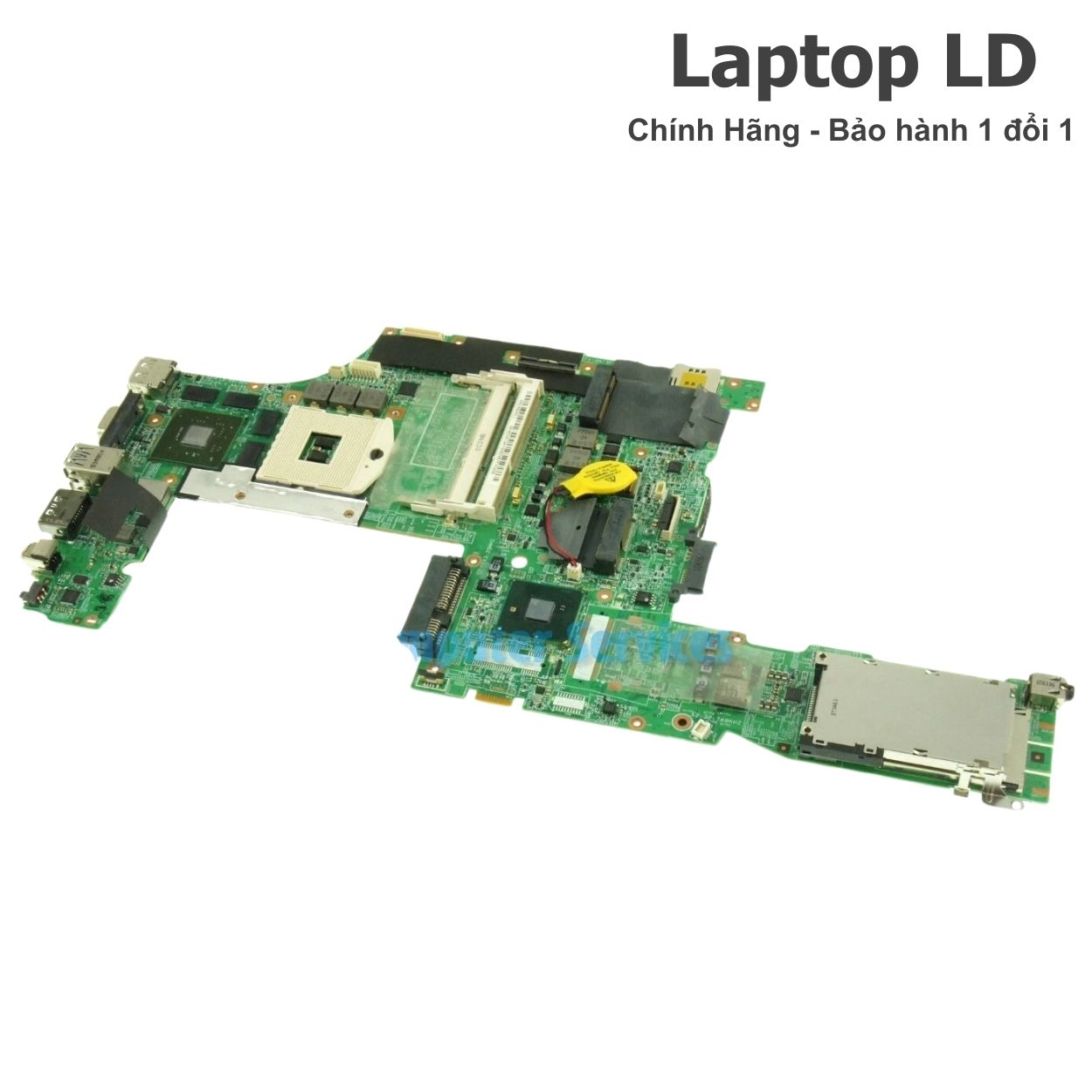

Main Lenovo ThinkPad W510 – bo mạch chủ 08271-3 (QM57)
Bo mạch chủ laptop cho Lenovo ThinkPad W510 dùng motherboard mã 08271-3 (nền tảng QM57). Đây là dòng workstation 15.6 inch thiên về độ bền và khả năng chạy công việc nặng (CAD/đồ họa 2D–3D cơ bản), thường đi kèm VGA rời Quadro và hệ cổng kết nối “đậm chất ThinkPad” như DisplayPort, VGA, eSATA/USB và FireWire.
👉 Phù hợp thay thế khi bo mạch hệ thống gặp lỗi không lên nguồn, lên nguồn nhưng không hiển thị, sạc chập chờn, treo theo nhịp khi chạy tác vụ nặng hoặc rớt thiết bị ngoại vi ở cụm cổng I/O.
🔎 Tham khảo: Lợi ích dùng main zin • Khi nào nên thay bo mạch? • Địa chỉ thay motherboard uy tín
Khi nào nên thay mainboard laptop Lenovo ThinkPad W510 (08271-3)?
Không phải lỗi nào cũng cần thay bo mạch chủ laptop. Bạn nên cân nhắc thay motherboard 08271-3 khi gặp các trường hợp sau:
- Nhấn nguồn không có phản hồi rõ ràng (đèn báo/quat không quay hoặc bật rồi tắt ngay).
- Máy lên nguồn nhưng màn hình đen, không vào BIOS dù đã thử thay RAM/ổ cứng và kiểm tra cáp màn.
- Không sạc hoặc sạc lúc được lúc không; có thể báo lỗi adapter/không nhận sạc theo thời điểm.
- Cắm thiết bị ngoại vi hay bị rớt ở cổng USB/eSATA hoặc hoạt động không đều giữa các cổng.
- Bo mạch bị ẩm nước, oxy hóa lan rộng, cháy nổ linh kiện, đứt đường mạch tại khu vực I/O.
Lợi ích khi thay bo mạch chủ 08271-3 tại Laptop LD
- Bo mạch đúng mã 08271-3, đúng dòng ThinkPad W510.

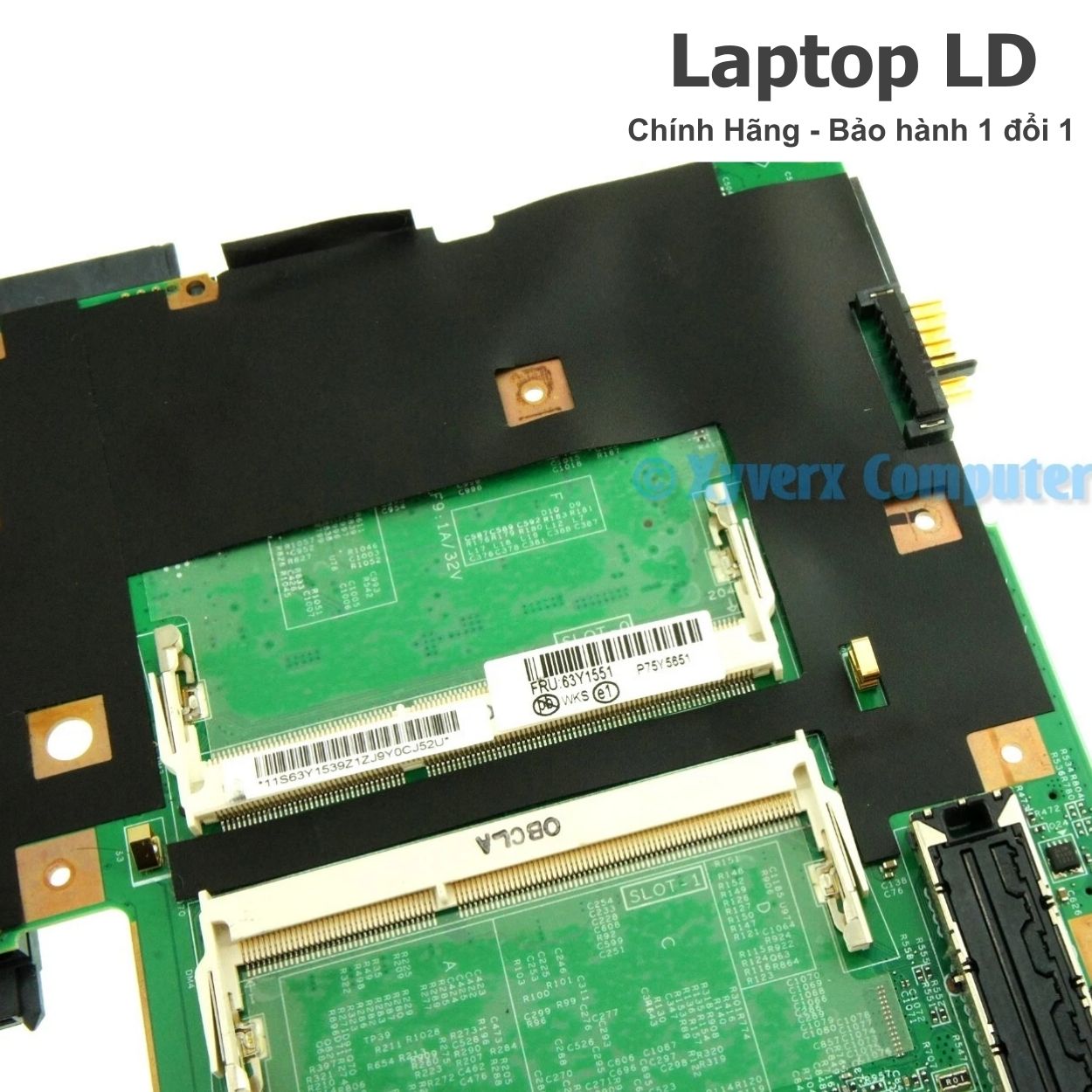

- Kiểm tra đồng bộ theo cấu hình thực tế: CPU socket, RAM 4 khe, hệ cổng DisplayPort/VGA.
- Ưu tiên độ ổn định khi sử dụng dài ngày, hạn chế rủi ro từ linh kiện không rõ lịch sử.
- Test theo checklist thực tế, bàn giao khi máy hoạt động ổn định.
- Bảo hành 1 đổi 1 trong 30 ngày (lỗi phần cứng theo chính sách).
Lỗi thường gặp trên bo mạch hệ thống ThinkPad W510 (08271-3)
- Máy lên nguồn nhưng không ra hình, phải tách kiểm tra nhánh RAM (4 khe) và kênh xuất hình.
- Cổng USB 3.0 nhận thiết bị chập chờn, hoặc cổng USB/eSATA dễ rớt khi copy file lớn.
- Chạy tải một thời gian thì đơ/tắt do keo tản nhiệt khô, quạt bẩn khiến nhiệt tăng nhanh.

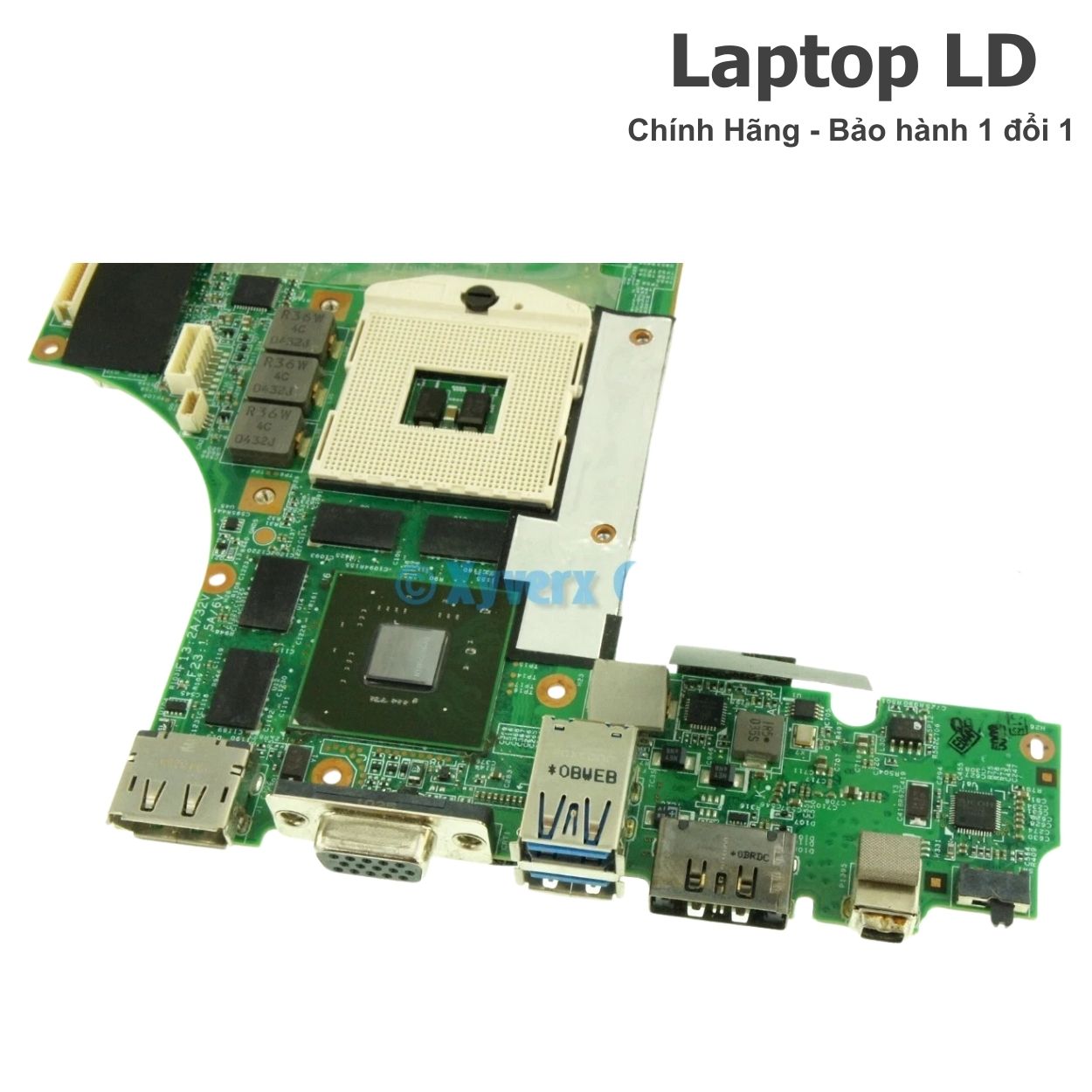

- DisplayPort/VGA lúc nhận lúc không, thường do khu vực I/O bị va chạm hoặc tiếp xúc kém.
- FireWire (IEEE 1394) không nhận thiết bị sau khi cắm nhầm/va chạm, liên quan cụm cổng và cấp nguồn.
👉 Xem thêm: Lỗi bo mạch chủ laptop thường gặp
Hướng dẫn thay motherboard ThinkPad W510 đúng kỹ thuật
👉 Xem hướng dẫn chi tiết: Hướng dẫn thay main laptop chi tiết
Thay motherboard trên ThinkPad W510 cần làm đúng thứ tự vì máy có nhiều cụm cáp (bàn phím/touchpad, cáp màn, cụm Ultrabay) và hệ tản nhiệt workstation. Thao tác sai dễ lỗi cáp hoặc lắp lệch khung:
- Ngắt nguồn hoàn toàn, tháo adapter 20V và tháo pin rời (nếu máy còn pin tháo rời theo thiết kế).
- Tháo đáy máy, phân loại ốc theo khu vực (đáy – bàn phím – palmrest – mainboard).
- Tháo RAM/ổ cứng/ổ Ultrabay, ngắt cáp bàn phím – touchpad – loa – màn hình đúng ngàm.
- Tháo tản nhiệt, vệ sinh quạt/heatsink và thay keo tản nhiệt để đảm bảo tải lâu ổn định.
- Lắp bo mạch 08271-3, test sơ bộ xuất hình và nhận lưu trữ trước khi ráp hoàn thiện và chạy kiểm tra.
Khuyến nghị không tự thay tại nhà nếu không có dụng cụ và kinh nghiệm tháo lắp vì ThinkPad có nhiều ngàm/cáp và yêu cầu siết tản đúng lực.
Thông số kỹ thuật bo mạch chủ ThinkPad W510 (08271-3)
| Mã bo mạch | 08271-3 |
|---|---|
| Dòng máy | Lenovo ThinkPad W510 |
| Chipset | Intel QM57 |
| CPU |
CPU Socket (rPGA988A / Socket G1) Hỗ trợ Intel Core i5/i7 thế hệ 1 (Arrandale/Clarksfield) tùy cấu hình Ví dụ: i7-720QM / i7-820QM / i7-620M / i5-560M (tùy máy) |
| GPU |
NVIDIA Quadro FX 880M (thường gặp, 1GB GDDR3 – tùy cấu hình) Intel HD Graphics (tùy CPU, dùng cho chế độ tích hợp) |
| Khe RAM |
4 khe SO-DIMM DDR3 Bus 1066MHz (PC3-8500; tùy cấu hình có thể nhận 1333MHz theo CPU/RAM) Dung lượng tối đa 32GB |
| Lưu trữ |
1 khe SATA 2.5 inch (HDD/SSD SATA) SATA III 6Gb/s (tùy biến thể/thiết bị) Ultrabay SATA (gắn HDD/SSD/ODD tùy máy) |
| Màn hình |
15.6 inch LED 1366×768 (HD) 1920×1080 (FHD) |
| Cổng kết nối |
2× USB 3.0 1× USB 2.0 (Powered USB) 1× USB 2.0/eSATA combo (tùy máy) DisplayPort VGA IEEE 1394 (FireWire) Audio jack Đọc thẻ SD/Media |
| Kết nối mạng |
LAN RJ45 (Gigabit) Wi-Fi (tùy card theo cấu hình) Bluetooth (tùy card theo cấu hình) RJ11 modem (tùy máy) |
| Âm thanh | HD Audio (tùy cấu hình) |
| Tản nhiệt | Quạt + heatsink + ống đồng |
| Adapter |
20V 135W (phổ biến theo dòng W510; tùy cấu hình có thể dùng công suất cao hơn) |
Lưu ý: Board 08271-3 có thể khác nhau theo cấu hình (cổng/thiết bị đi kèm). Khi thay cần đối chiếu đúng phiên bản thực tế của máy.
Kinh nghiệm thay bo mạch chủ ThinkPad W510
- Với máy workstation đời cũ, nên vệ sinh quạt và thay keo tản nhiệt để giảm lỗi treo khi tải lâu.
- Test RAM theo từng khe (4 khe) để phát hiện khe lỗi gây boot chập chờn.
- Kiểm tra ổ SATA bằng một ổ khác để loại trừ lỗi do thiết bị lưu trữ gây treo/rớt.
- Test xuất hình đủ kênh: màn trong + DisplayPort + VGA để phát hiện lỗi theo từng cổng.
- Kiểm tra cụm cổng I/O (USB 3.0, USB/eSATA, FireWire) bằng thiết bị thật, tránh test “lướt”.
Quy trình thay mainboard laptop ThinkPad W510 tại Laptop LD
👉 Xem chi tiết: Quy trình thay main tại Laptop LD
- Tiếp nhận máy, kiểm tra triệu chứng: nguồn vào, sạc, hiển thị, nhận RAM/ổ, tình trạng cổng I/O.
- Khoanh vùng lỗi theo cụm (mạch sạc, nguồn CPU/GPU, cụm I/O và đường xuất hình).
- Tháo máy đúng thứ tự ThinkPad (bàn phím → palmrest → cụm lưu trữ/Ultrabay → mainboard).
- Vệ sinh tản nhiệt, thay keo tản nhiệt và kiểm tra quạt trước khi lắp bo mạch mới.
- Lắp motherboard 08271-3, test đầy đủ chức năng và chạy ổn định trước khi bàn giao.
Checklist test sau khi thay
- Test hiển thị: boot nhiều lần, kiểm tra màn trong; thử DisplayPort/VGA để xác nhận xuất hình ổn định.
- Test nguồn & sạc: nhận adapter 20V, sạc ổn định, không chập chờn khi rung nhẹ jack nguồn.
- Test RAM: gắn từng thanh, chạy lần lượt từng khe để chắc chắn 4 khe nhận tốt và không lỗi ngẫu nhiên.
- Test lưu trữ: nhận HDD/SSD SATA và Ultrabay; sao chép file lớn để kiểm tra rớt ổ/treo theo nhịp.
- Test cổng: USB 3.0, Powered USB 2.0, USB/eSATA (nếu có), FireWire, LAN, audio, SD.
- Chạy tải 20–30 phút (đa nhiệm + copy dữ liệu) để theo dõi nhiệt độ và độ ổn định tổng thể.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Giá thay bo mạch chủ laptop ThinkPad W510 bao nhiêu?
Chi phí thay bo mạch chủ laptop ThinkPad W510 (08271-3) phụ thuộc vào tình trạng linh kiện, biến thể main và cấu hình máy (CPU/RAM/VGA). Trung tâm kiểm tra và báo giá trước khi thay thế.
- Giá bao gồm công thay, vệ sinh và kiểm tra tổng thể.
- Báo giá rõ ràng trước khi thực hiện.
- Không phát sinh chi phí nếu không đồng ý thay.
Để có giá chính xác, bạn nên mang máy đến trung tâm để kiểm tra và xác định đúng phiên bản bo mạch.
Thay motherboard ThinkPad W510 có lấy ngay không?
Nếu có sẵn bo mạch hệ thống đúng mã và đúng phiên bản, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần đúng biến thể theo cổng kết nối/cấu hình, kỹ thuật sẽ thông báo phương án phù hợp.
- Kiểm tra – tư vấn theo tình trạng máy.
- Thay mainboard laptop, vệ sinh tản nhiệt và test theo checklist.
- Bàn giao sau khi xác nhận máy hoạt động ổn định.
Motherboard 08271-3 chính hãng & cam kết kỹ thuật
Bo mạch 08271-3 sử dụng tại Laptop LD là linh kiện đúng mã, lắp đặt và test đầy đủ sau khi thay.
- Kiểm tra nguồn vào, mạch sạc và nhận adapter trước khi bàn giao.
- Test RAM 4 khe, lưu trữ SATA/Ultrabay và xuất hình DisplayPort/VGA.
- Bảo hành 1 đổi 1 trong 30 ngày nếu lỗi phần cứng (theo chính sách).
Tư vấn – kiểm tra – báo giá trước khi thay. Hỗ trợ giao hàng toàn quốc.
Đánh giá khách hàng
Khách làm CAD: “Sau khi thay bo mạch, máy nhận đủ 4 khe RAM và xuất DisplayPort ổn định, làm việc liên tục không còn đơ theo nhịp.”
Phản hồi kỹ thuật: “Đã test sạc–nguồn vào, test RAM theo từng khe, test SATA/Ultrabay copy file lớn và kiểm tra USB 3.0 – USB/eSATA trước khi bàn giao.”
Câu hỏi thường gặp
Main 08271-3 của W510 dùng CPU socket hay CPU hàn?
Dòng ThinkPad W510 với bo mạch 08271-3 thường dùng CPU dạng socket (rPGA988A), lắp CPU theo phiên bản cấu hình của máy.
Thay bo mạch chủ laptop có ảnh hưởng dữ liệu ổ cứng không?
Dữ liệu nằm trên HDD/SSD. Khi thay motherboard, ổ lưu trữ vẫn giữ nguyên; kỹ thuật sẽ test nhận ổ và sao chép thử để đảm bảo không rớt ổ.
Vì sao W510 hay cần kiểm tra kỹ cụm cổng I/O sau khi thay mainboard laptop?
W510 có nhiều cổng đặc trưng (USB 3.0, USB/eSATA, DisplayPort, FireWire). Sau khi lắp bo mạch, cần test bằng thiết bị thật để đảm bảo cổng nhận ổn định và không rớt khi tải.
