Laptop LD • Main Lenovo V14 G5 IRL / V15 G5 IRL
Thay main Lenovo V14 G5 IRL V15 G5 IRL Core 5 120U đúng mã
Main Lenovo V14 G5 IRL / V15 G5 IRL dùng CPU Intel Core 5 120U, Intel Graphics tích hợp, RAM DDR5 SO-DIMM, SSD M.2 2242 PCIe 4.0 x4, LAN RJ-45, HDMI 1.4b và USB-C hỗ trợ sạc PD 45-65W. Laptop LD hỗ trợ đối chiếu ảnh main, kiểm tra lỗi nguồn, sạc round tip/USB-C, RAM DDR5, SSD M.2 2242, LAN, HDMI, Wi-Fi 6, camera, BIOS và tình trạng vào nước trước khi tư vấn sửa hoặc thay.
- Core 5 120U
- 2 khe DDR5
- SSD M.2 2242
- LAN RJ-45
- USB-C PD
- HDMI 1.4b
Xác thực kỹ thuật: thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo máy thực tế, mã linh kiện, mã PCB, thông số hãng và kinh nghiệm thay main laptop từ năm 2013, giúp khách chọn đúng main, đúng CPU, đúng RAM DDR5, đúng SSD M.2 2242, đúng cổng sạc và hạn chế mua nhầm mã.
Lưu ý tên dòng máy
Tên chuẩn của dòng này là Lenovo V14 G5 IRL / Lenovo V15 G5 IRL. Đây không phải dòng ThinkPad; khi đăng sản phẩm nên ghi đúng “Lenovo V14/V15 G5 IRL” để tránh nhầm với ThinkPad hoặc ThinkBook.

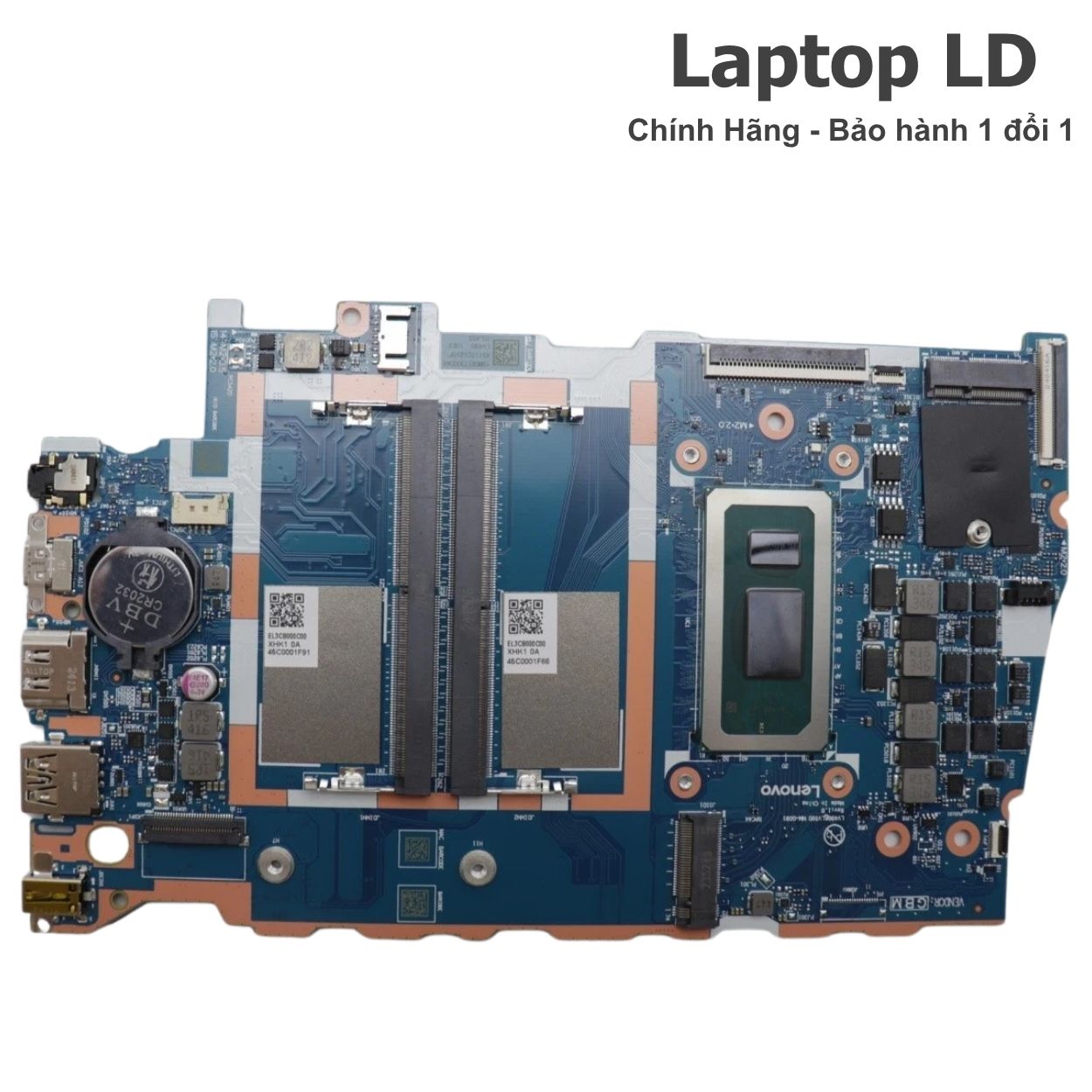

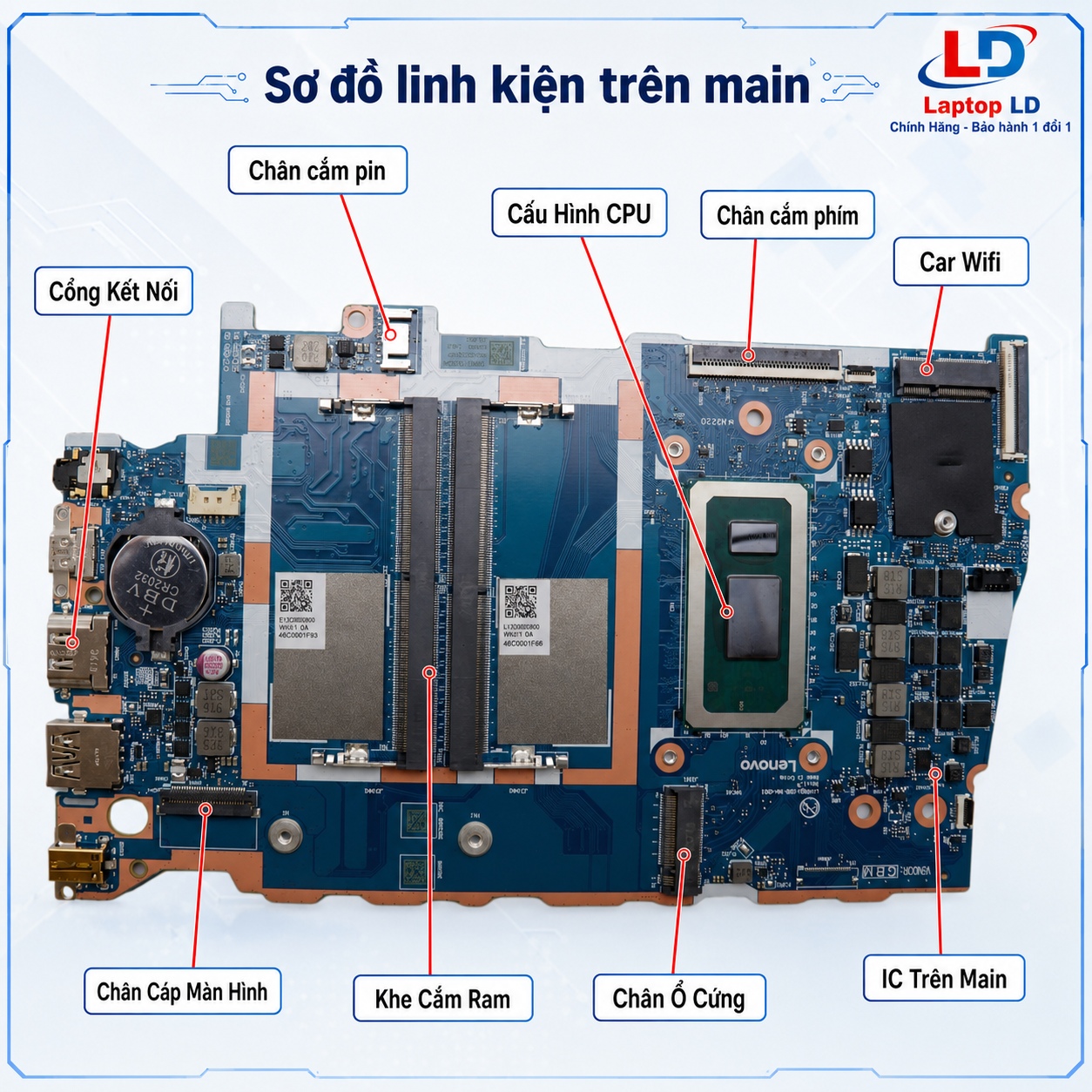

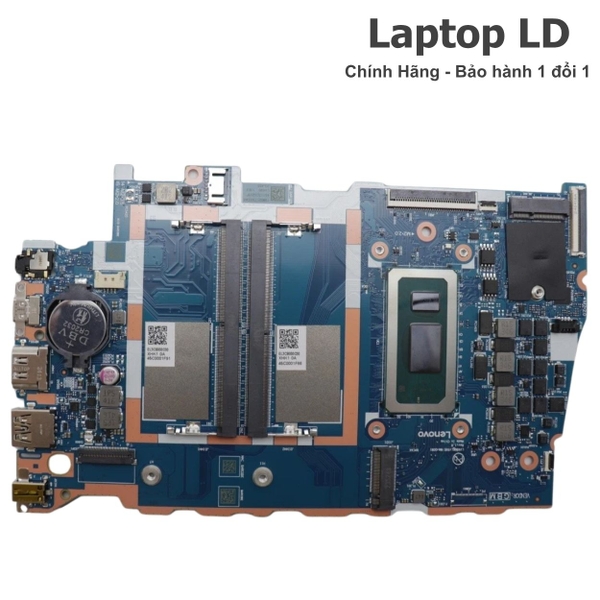

Vị trí linh kiện và ảnh tổng thể main Lenovo V14 G5 IRL V15 G5 IRL Core 5 120U
Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU Intel Core 5 120U, khe RAM DDR5 SO-DIMM, khe SSD M.2 2242, chip BIOS, mạch sạc round tip/USB-C, LAN RJ-45, HDMI, USB-A, Wi-Fi, camera và các đầu cáp trước khi đối chiếu tổng thể hai mặt.
Cần gửi gì để Laptop LD báo đúng main?
Để báo đúng main Lenovo V14 G5 IRL / V15 G5 IRL Core 5 120U và tránh nhầm sang V14/V15 G4, bản Core 3 100U, Core 7 150U, Core 5 210H/220U hoặc Core 7 240H, khách chỉ cần gửi vài ảnh/mã dưới đây.
Thông tin nên gửi trước
- Ảnh tem đáy máy, serial hoặc machine type của Lenovo V14 G5 IRL / V15 G5 IRL.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ tem FRU/PN, mã PCB và mã in trên bo mạch thực tế.
- Ảnh khu vực CPU Core 5 120U, 2 khe RAM DDR5 SO-DIMM, khe SSD M.2 2242 và chip BIOS.
- Ảnh cụm LAN RJ-45, HDMI, USB-C, USB-A, jack audio, cổng nguồn round tip và Wi-Fi.
- Mô tả lỗi thực tế: không nguồn, không sạc, treo logo Lenovo, không nhận SSD, lỗi RAM, lỗi LAN, lỗi HDMI, lỗi Wi-Fi hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Báo đúng main theo cấu hình Core 5 120U thực tế.
- Tránh nhầm V14 G5 với V15 G5 khi khác kích thước màn và layout vỏ.
- Nhận diện nhanh lỗi nằm ở main, sạc, RAM, SSD, LAN, HDMI, Wi-Fi hay BIOS.
- Rút ngắn thời gian khi mang máy đến cửa hàng hoặc gửi máy từ xa.
- Giữ đúng layout dòng Lenovo V-series có LAN RJ-45, cổng round tip và USB-C PD.
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá main Lenovo V14 G5 IRL / V15 G5 IRL Core 5 120U được báo theo đúng mã FRU/PN, mã PCB, dung lượng RAM đi kèm, tình trạng bo mạch, tình trạng cổng sạc và gói bảo hành.
Công lắp
Khi thay bo mạch tại Laptop LD, khách được hỗ trợ lắp đặt và kiểm tra lại máy trước khi bàn giao. Nếu phát sinh lỗi SSD, RAM, màn hình, pin, sạc, cáp, bàn phím, touchpad, Wi‑Fi hoặc I/O board, kỹ thuật sẽ báo riêng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ xử lý nhanh khi có sẵn đúng main và máy không vào nước, không chập cháy nặng, không phát sinh lỗi phụ. Máy từng sửa cổng nguồn, USB-C, BIOS hoặc nguồn CPU cần rà soát kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu bo mạch trước khi lắp, không thay chéo khi chưa xác minh.
- Kiểm tra nguồn, sạc round tip/USB-C, SSD M.2 2242, RAM DDR5, hình ảnh, LAN RJ-45, HDMI, USB-A, USB-C, Wi‑Fi, Bluetooth, âm thanh, bàn phím, touchpad, camera và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Lenovo V14 G5 IRL V15 G5 IRL Core 5 120U dùng cho máy nào?
Dòng máy phù hợp
- Lenovo V14 G5 IRL.
- Lenovo V15 G5 IRL.
- CPU Intel Core 5 120U onboard, 10 nhân, 12 luồng.
- Intel Graphics tích hợp, dùng chung bộ nhớ hệ thống.
- RAM DDR5-5200, 2 khe SO-DIMM, dual-channel.
- Ổ cứng dùng 1 khe M.2 2242 PCIe 4.0 x4 NVMe.
- Cổng ngoài có LAN RJ-45, HDMI 1.4b, USB-C PD và cổng nguồn round tip.
Không nên thay chéo khi chưa kiểm
- Không nhầm Lenovo V14/V15 G5 IRL với ThinkPad, ThinkBook hoặc IdeaPad.
- Không nhầm Core 5 120U với Core 5 210H/220U hoặc Core 7 240H.
- Không ghi RAM onboard vì dòng này dùng RAM DDR5 SO-DIMM rời.
- Không ghi thiếu LAN RJ-45 vì dòng V14/V15 G5 IRL có Ethernet.
- Không ghi khe thẻ nhớ vì PSREF dòng này không có card reader.
- Không đặt linh kiện chỉ theo tên máy; cần ảnh tem FRU/PN, mã PCB và serial thực tế.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Dòng máy | Lenovo V14 G5 IRL / Lenovo V15 G5 IRL. | Nhầm sang ThinkPad V-series, ThinkBook hoặc V14/V15 G4. |
| CPU | Intel Core 5 120U, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng. | Ghi sai thành Ultra 5 120U hoặc nhầm Core 5 210H/220U. |
| GPU | Intel Graphics tích hợp, dùng chung bộ nhớ hệ thống. | Ghi nhầm Intel Iris Xe, Intel Arc hoặc VGA rời. |
| RAM | 2 khe DDR5 SO-DIMM, DDR5-5200, tối đa Lenovo offering 32GB. | Tưởng RAM hàn onboard hoặc ghi sai DDR4/LPDDR5. |
| SSD | 1 khe M.2 2242 PCIe 4.0 x4 NVMe, tối đa 1TB theo nền Lenovo. | Nhầm M.2 2280 hoặc tưởng có 2 khe SSD. |
| Cổng ngoài | 2 USB-A 5Gbps, 1 USB-C 5Gbps PD/DP 1.2, HDMI 1.4b, LAN RJ-45, audio 3.5mm, round tip. | Ghi thiếu LAN, ghi sai HDMI 2.1 hoặc thiếu cổng nguồn round tip. |
| Màn hình | V14: 14 inch FHD; V15: 15.6 inch FHD, non-touch. | Nhầm kích thước màn/cáp giữa bản 14 inch và 15.6 inch. |
| Sạc | 65W round tip hoặc 65W USB-C PD 3.0 theo cấu hình. | Ghi nhầm sạc công suất cao hoặc chỉ có USB-C. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem FRU, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.

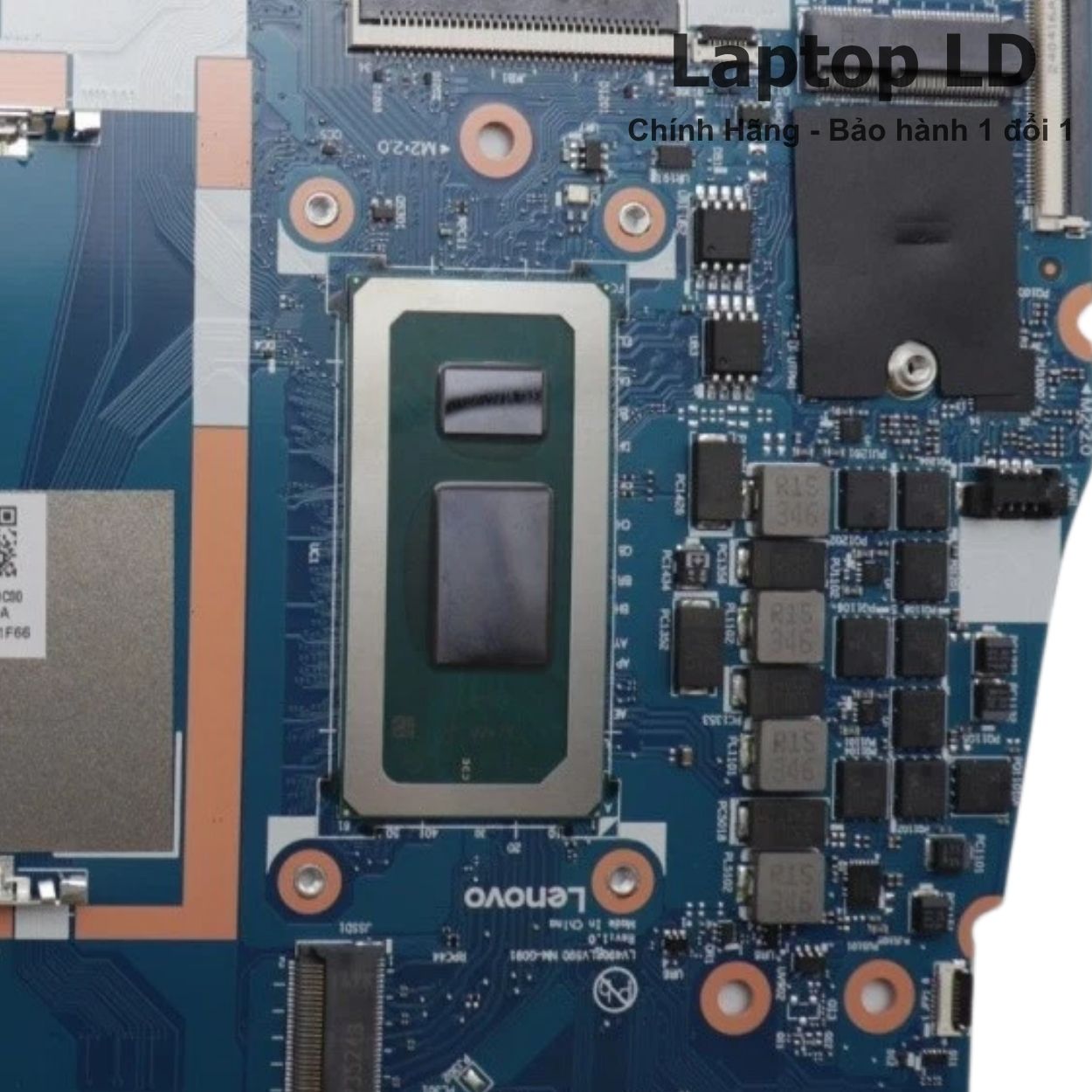

Ảnh chi tiết CPU, RAM, khe SSD và cụm cổng trên bo mạch Lenovo V14 G5 IRL V15 G5 IRL
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng Core 5 120U, 2 khe RAM DDR5 SO-DIMM, khe SSD M.2 2242, LAN RJ-45, HDMI, USB-C, USB-A, cổng nguồn round tip và khu Wi-Fi.
Dấu hiệu nên kiểm tra bo mạch Lenovo V14 G5 IRL / V15 G5 IRL
Lỗi nguồn, sạc và USB-C
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Không nhận sạc round tip hoặc USB-C PD.
- Cổng USB-C nóng bất thường sau khi dùng hub/dock.
- Máy tắt khi cắm sạc, cắm LAN hoặc xuất màn ngoài.
- Pin không nạp dù sạc và pin đã kiểm tra tốt.
Lỗi khởi động, RAM, SSD
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- Không nhận SSD M.2 2242 dù SSD đã test tốt.
- Lỗi RAM DDR5 gây không POST, treo hoặc xanh màn.
- Máy có nguồn nhưng màn hình đen, không xuất HDMI hoặc USB-C.
- Nhận RAM/SSD chập chờn sau khi va đập hoặc tháo lắp nhiều lần.
Lỗi LAN, HDMI và ngoại vi
- LAN RJ-45 không nhận mạng dây dù dây và modem tốt.
- HDMI không xuất hình hoặc chập chờn khi lắc cổng.
- USB-A, Wi-Fi, Bluetooth, camera, loa, mic, bàn phím hoặc touchpad hoạt động chập chờn.
- Máy báo lỗi BIOS, mất TPM, lỗi mật khẩu ổ cứng hoặc lỗi boot.
- Máy từng vào nước làm oxy hóa vùng bàn phím, RAM, SSD, LAN hoặc mạch nguồn.
Nên sửa hay thay bo mạch Lenovo V14 G5 IRL V15 G5 IRL?
Không phải lỗi bo mạch nào cũng cần thay ngay. Laptop LD sẽ kiểm sạc round tip, USB-C, pin, SSD, RAM DDR5, BIOS, màn hình, cáp, LAN RJ-45, HDMI, USB-A, Wi‑Fi, camera, bàn phím, touchpad và nguồn chính trước khi tư vấn phương án.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khoanh vùng được ở cổng USB-C, HDMI, LAN, USB-A, IC bảo vệ hoặc nguồn phụ.
- Lỗi BIOS có thể nạp/khôi phục và máy còn qua được các bước kiểm tra cơ bản.
- Lỗi không nhận SSD nằm ở socket M.2 2242, nguồn SSD hoặc tiếp xúc cơ khí.
- Lỗi RAM do khe RAM, chân socket, nguồn RAM hoặc thanh RAM rời.
- Lỗi LAN/Wi‑Fi do khe, IC phụ, anten hoặc driver, chưa lỗi sâu trên main.
Nên thay bo mạch khi cần ổn định hơn
- Lỗi CPU Core 5 120U, lỗi đường RAM nặng hoặc không POST sau khi đã loại trừ linh kiện phụ.
- Bo mạch chập nặng vùng cổng sạc, nguồn chờ, nguồn CPU hoặc USB-C.
- Máy vào nước, oxy hóa nhiều lớp, cháy đen bảng mạch hoặc đã sửa nhiều lần nhưng lỗi quay lại.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, RAM, SSD, hình ảnh, LAN, Wi‑Fi, audio và bàn phím.
- Main cũ cong vênh, đứt mạch nhiều lớp hoặc sửa cổng nhiều lần không còn ổn định.
Thông số kỹ thuật chính
Bảng dưới đây chỉ ghi thông số kỹ thuật của main Lenovo V14 G5 IRL / V15 G5 IRL CPU Intel Core 5 120U.
| Tên sản phẩm | Main Lenovo V14 G5 IRL V15 G5 IRL CPU Intel Core 5 120U |
|---|---|
| Dòng máy tương thích | Lenovo V14 G5 IRL; Lenovo V15 G5 IRL |
| Mã main / Board number | Theo tem FRU/PN, serial và mã in trên bo mạch thực tế của Lenovo V14 G5 IRL / V15 G5 IRL |
| CPU | Intel Core 5 120U, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, P-core 1.4GHz đến 5.0GHz, E-core 0.9GHz đến 3.8GHz, 12MB Intel Smart Cache |
| GPU / VGA | Intel Graphics tích hợp, dùng chung bộ nhớ hệ thống, DirectX 12.1 |
| RAM hỗ trợ | 2 khe DDR5 SO-DIMM, dual-channel, DDR5-5200, tối đa 32GB theo Lenovo offering |
| Ổ cứng hỗ trợ | 1 khe M.2 2242 PCIe 4.0 x4 NVMe, hỗ trợ SSD 128GB / 256GB / 512GB / 1TB theo cấu hình Lenovo |
| Cổng/khe trên main | 2 khe RAM DDR5 SO-DIMM, khe SSD M.2 2242, đầu pin, đầu màn hình, đầu bàn phím, đầu touchpad, đầu loa, đầu quạt, đầu camera, đầu Wi‑Fi, đầu LAN, đầu cổng nguồn theo cấu hình máy |
| Cổng ngoài | 2 USB-A 5Gbps, 1 USB-C 5Gbps hỗ trợ USB PD 45-65W và DisplayPort 1.2, 1 HDMI 1.4b, 1 LAN RJ-45, 1 jack tai nghe/mic 3.5mm, 1 cổng nguồn round tip, không có khe thẻ nhớ |
| Màn hình | V14 G5 IRL: 14 inch FHD 1920x1080 TN 250 nits hoặc IPS 300 nits, non-touch; V15 G5 IRL: 15.6 inch FHD 1920x1080 TN 250 nits hoặc IPS 300 nits, non-touch |
| Mạng và kết nối | Gigabit Ethernet RJ-45, Wi‑Fi 6 802.11ax 2x2, Bluetooth 5.2 theo cấu hình card không dây, không hỗ trợ WWAN |
| Sạc | 65W round tip 3-pin hoặc 65W USB-C Power Delivery 3.0 theo cấu hình quốc gia/máy |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn, không sáng đèn sạc | Sạc round tip, sạc USB-C, pin, cổng sạc, mạch PD, nguồn chờ, nguồn chính. | Chỉ thay bo mạch khi đã loại trừ sạc, pin và lỗi cổng đơn giản. |
| Không nhận sạc USB-C | Củ sạc, cáp sạc, cổng USB-C, IC bảo vệ, mạch PD, BIOS, pin. | Có thể sửa nếu lỗi khu vực cổng nhẹ; thay main nếu chập lan hoặc mất nhiều nguồn. |
| Treo logo Lenovo, khởi động lặp | SSD M.2 2242, BIOS, RAM DDR5, hệ điều hành, nhiệt độ, nguồn CPU. | Khoanh vùng phần mềm/SSD/BIOS/RAM trước khi kết luận lỗi bo mạch sâu. |
| Không nhận SSD M.2 2242 | SSD, socket M.2, nguồn cấp SSD, BIOS, đường PCIe. | Có thể sửa socket/nguồn phụ nếu chưa lỗi từ CPU hoặc nhiều lớp mạch. |
| Lỗi RAM DDR5 | Thanh RAM, khe RAM, chân socket, BIOS, đường cấp nguồn RAM. | Vệ sinh, thay RAM thử và kiểm khe trước khi kết luận hỏng main. |
| Không xuất hình HDMI/USB-C | Màn, cáp màn, HDMI, USB-C DP 1.2, driver, BIOS, Intel Graphics. | Cần phân biệt lỗi panel/cáp/cổng với lỗi bo mạch. |
| Mất LAN RJ-45 | Cổng LAN, biến áp mạng, driver, BIOS, đường tín hiệu trên main. | Sửa cổng/IC LAN nếu khoanh vùng được; thay main khi lỗi lan rộng hoặc chập nguồn. |
| Máy vào nước | Vùng bàn phím, nguồn chờ, cổng nguồn, USB-C, RAM, SSD, LAN, camera, touchpad, loa. | Rà soát toàn máy vì nước có thể gây lỗi nhiều phần cùng lúc. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc round tip/USB-C, RAM DDR5, SSD, hình ảnh, LAN RJ-45, HDMI, USB-A, USB-C, Wi‑Fi và các cổng kết nối trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc, pin, SSD, RAM, màn hình, LAN, Wi‑Fi, bàn phím, touchpad, camera và dữ liệu của khách.
-
Kiểm tra và khoanh vùng lỗi
Test sạc round tip, USB-C, pin, SSD M.2 2242, RAM DDR5, BIOS, hình ảnh, cụm cổng LAN/HDMI/USB-A/USB-C và các linh kiện liên quan.
-
Đối chiếu đúng main
Xác minh model V14 G5 IRL/V15 G5 IRL, CPU Core 5 120U, RAM DDR5, mã FRU/PN thực tế, bố trí cổng, vị trí các đầu cáp và kích thước màn.
-
Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian xử lý và bảo hành trước khi làm.
-
Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình, vệ sinh/tra keo khi cần, test nguồn, sạc, SSD, RAM, màn hình, cổng, Wi‑Fi, LAN, âm thanh, bàn phím, touchpad và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn lưu ý sử dụng sạc, hub/dock USB-C, LAN và vệ sinh định kỳ để hạn chế lỗi tái phát.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho trường hợp máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm rõ điều kiện 1 đổi 1, trường hợp được hỗ trợ và trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa dễ hình dung cách bo mạch được bọc chống sốc trước khi gửi tỉnh và nhận hàng thanh toán.
Câu hỏi thường gặp
CPU Untra 5 120U ghi chuẩn là gì?
Tên chuẩn là Intel Core 5 120U, không phải Ultra 5 120U. Dòng Core 5 120U có 10 nhân, 12 luồng và Intel Graphics tích hợp.
Main này có dùng cho cả V14 G5 IRL và V15 G5 IRL không?
Cần đối chiếu theo FRU/PN, mã PCB, serial và layout main thực tế. V14 là bản 14 inch, V15 là bản 15.6 inch nên không nên đặt chỉ theo tên chung.
Main này có VGA rời không?
Không. Bản Core 5 120U dùng Intel Graphics tích hợp, không phải VGA rời NVIDIA hoặc AMD.
RAM là onboard hay rời?
Dòng này dùng 2 khe DDR5 SO-DIMM rời, DDR5-5200, dual-channel, tối đa Lenovo offering 32GB.
Máy dùng SSD loại nào?
Dòng này dùng 1 khe M.2 2242 PCIe 4.0 x4 NVMe, hỗ trợ dung lượng đến 1TB theo cấu hình Lenovo.
Main này có LAN RJ-45 không?
Có. Cổng ngoài có Gigabit Ethernet RJ-45, ngoài ra còn có USB-A, USB-C, HDMI, audio và cổng nguồn round tip.
Máy dùng sạc gì?
Cấu hình có thể dùng sạc 65W round tip hoặc 65W USB-C Power Delivery 3.0 theo máy/thị trường.
Thay bo mạch có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD M.2 2242 nên thay bo mạch thường không làm mất dữ liệu. Tuy nhiên khách vẫn nên sao lưu trước nếu máy còn truy cập được, nhất là khi máy từng vào nước hoặc chập nguồn.
Cần gửi gì để báo giá chính xác?
Khách nên gửi serial, ảnh tem đáy, ảnh tem FRU/PN, ảnh mã PCB, ảnh CPU, RAM, SSD, cụm LAN/HDMI/USB-C/USB-A và mô tả lỗi thực tế.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
