Thông tin main nhanh
- Dòng máy
- Lenovo ThinkPad T570
- Mã main
- 16820-1 Rev 1
- CPU
- Intel Core i5-7300U
- GPU / VGA
- Intel HD Graphics 620
- RAM
- 2 khe SO-DIMM DDR4
- Lưu trữ
- SATA 2.5 inch hoặc M.2 2280 PCIe NVMe
Main zin nguyên bản. • Đã kiểm tra kỹ trước khi giao.
Giới thiệu Main Lenovo ThinkPad T570 i5-7300U LTS-1 16820-1
Main Lenovo ThinkPad T570 mã Wistron LTS-1, PCB 16820-1 Rev 1 sử dụng Intel Core i5-7300U thế hệ 7 và Intel HD Graphics 620 tích hợp. SKU i5-7300U UMA được đối chiếu với FRU 01ER389 / 02HL400 và sử dụng hai khe RAM DDR4.
Ảnh main thực tế

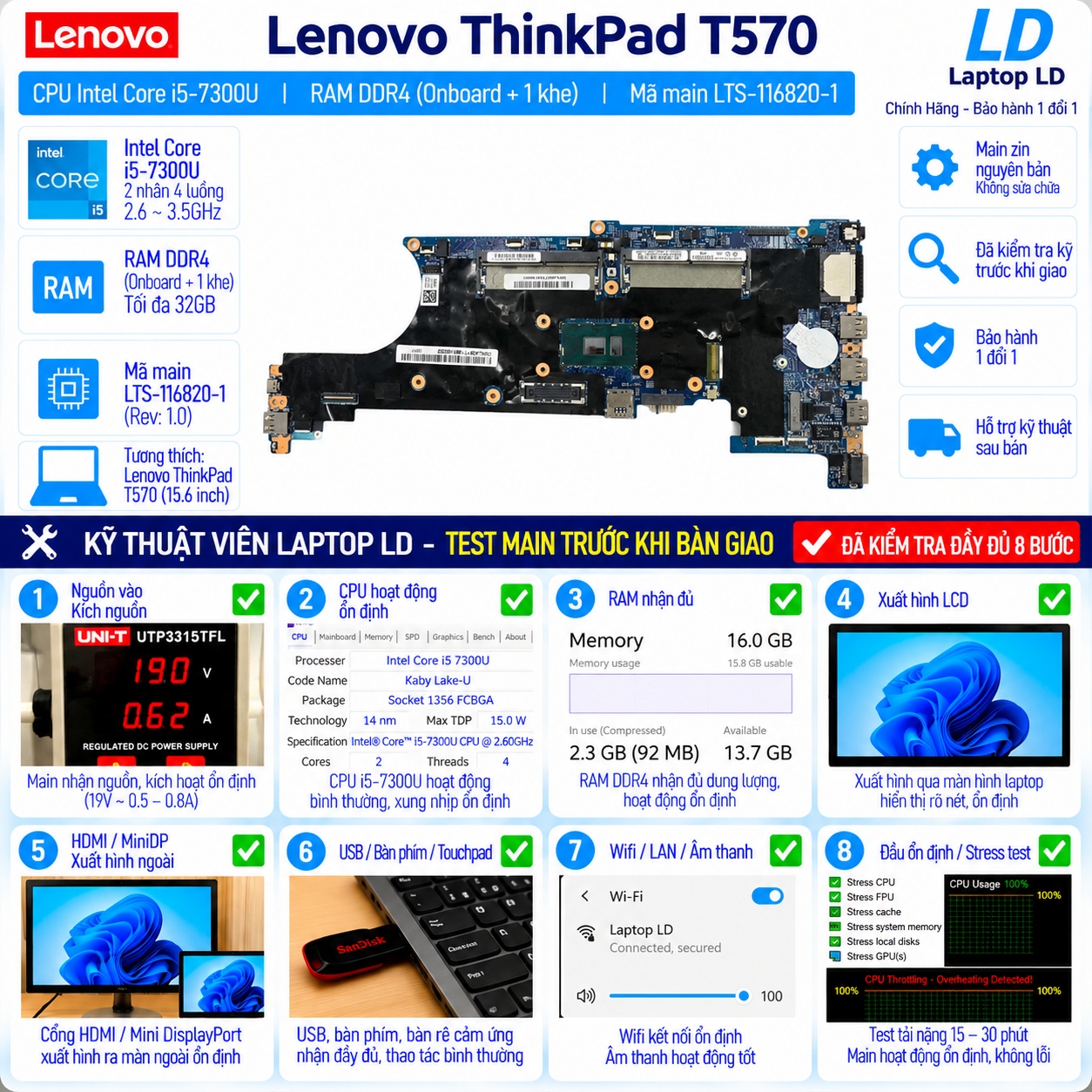

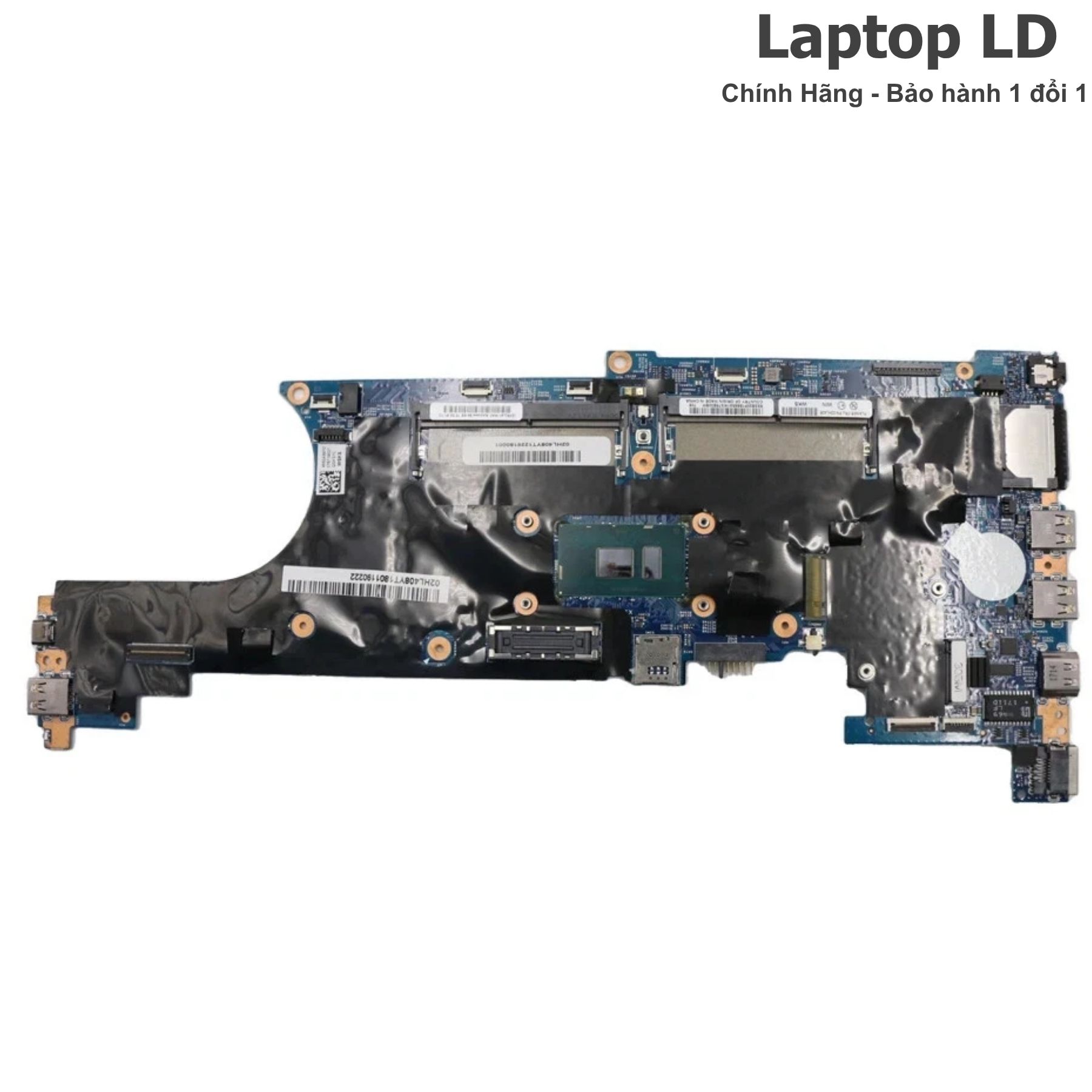

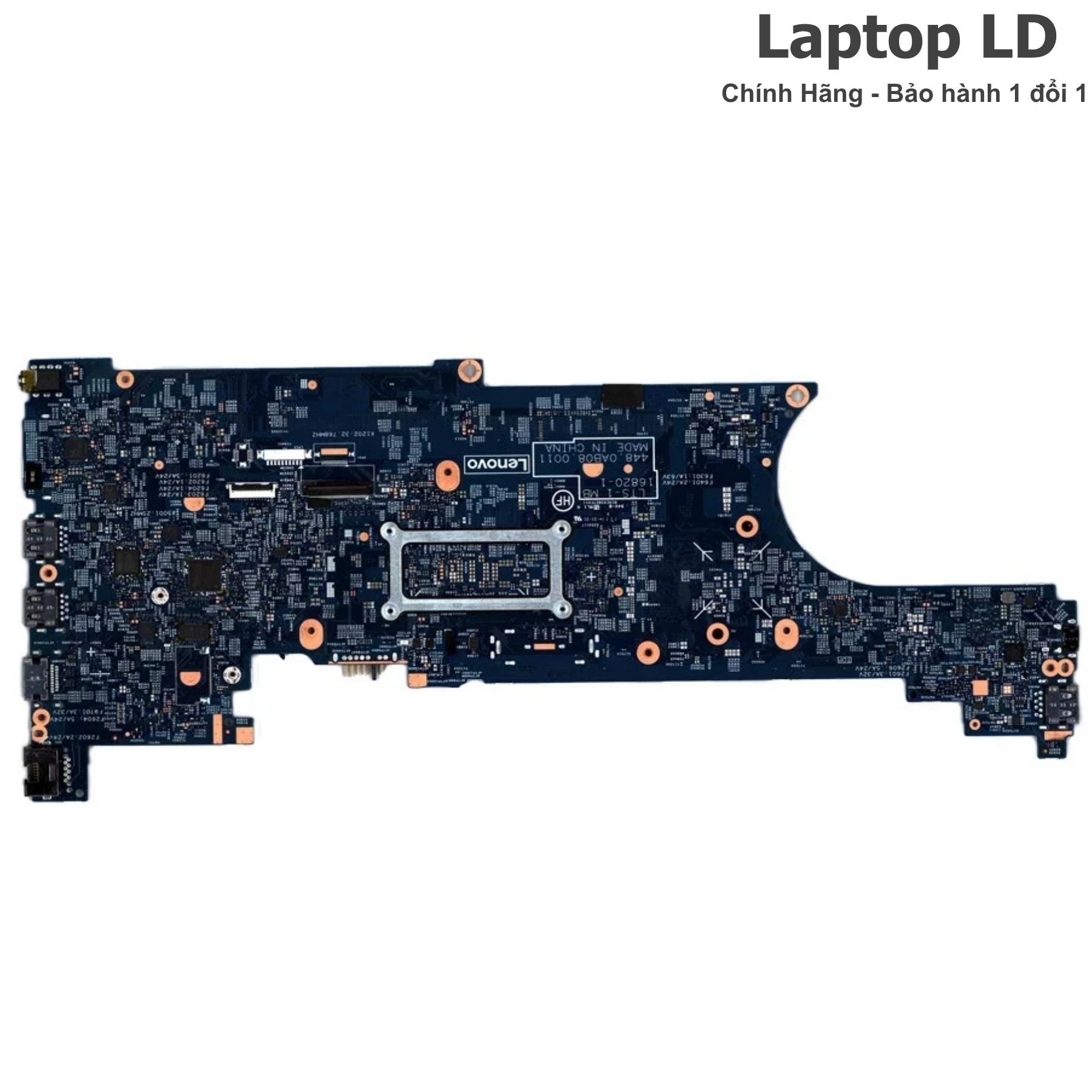

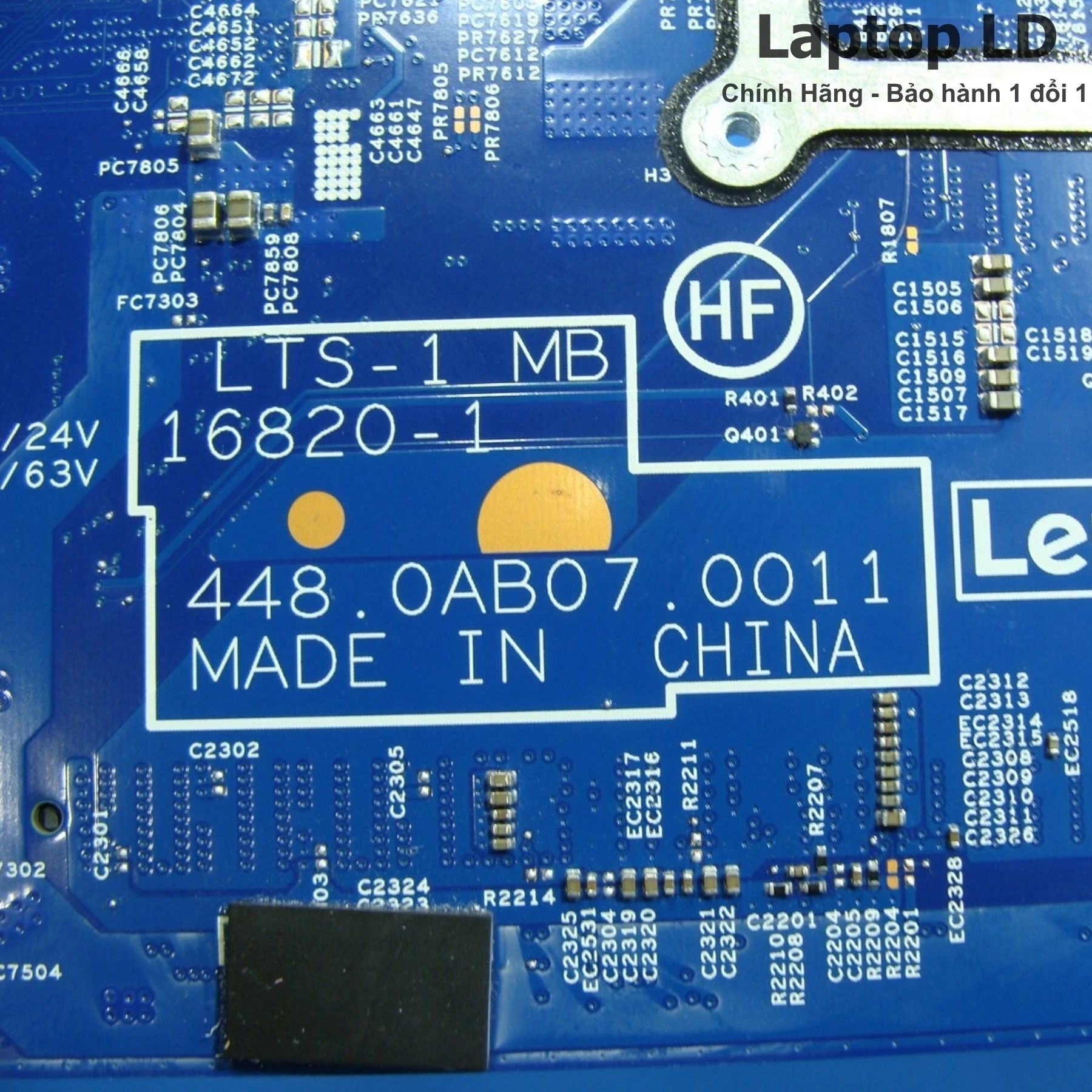

Hình ảnh thực tế Main Lenovo ThinkPad T570 i5-7300U LTS-1 16820-1
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Cấu hình và kết nối

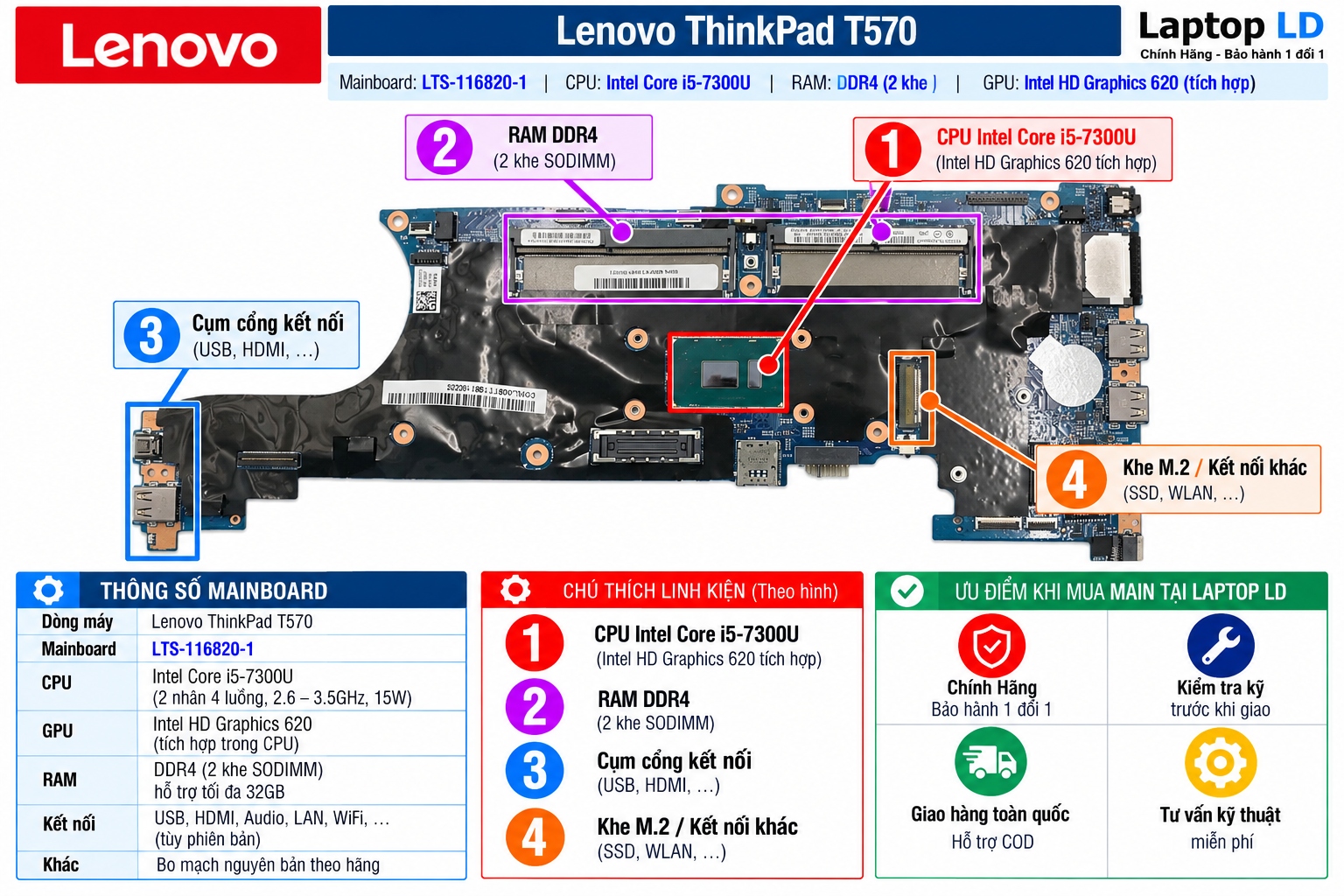

Thông số kỹ thuật Main Lenovo ThinkPad T570 i5-7300U LTS-1 16820-1
- MODEL
- Lenovo ThinkPad T570 · Type 20H9 / 20HA / 20JW / 20JX
- BOARD
- Wistron LTS-1 · PCB 16820-1 Rev 1
- CPU

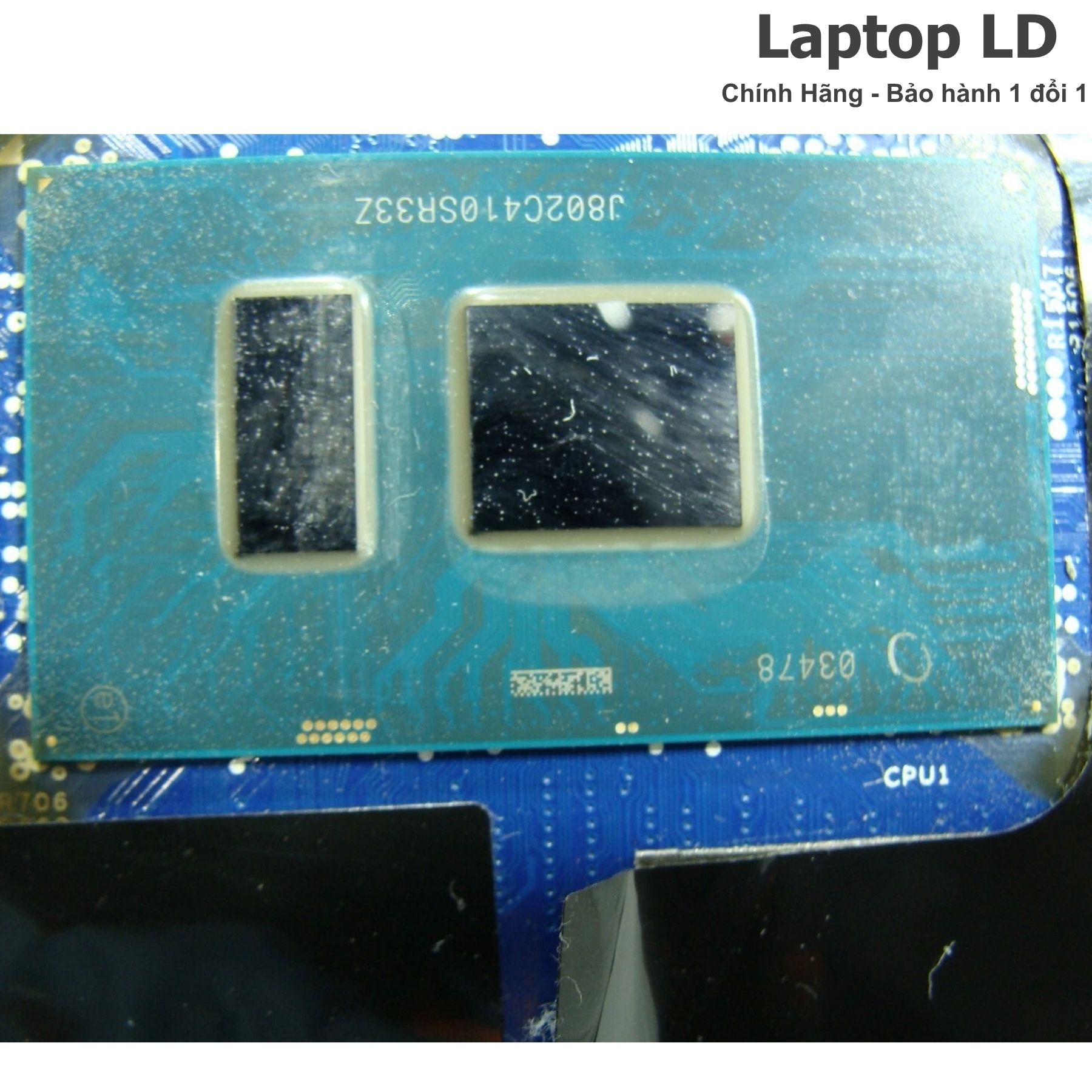

- Intel Core i5-7300U, 2 nhân 4 luồng, 2.6–3.5GHz, 3MB cache
- RAM
- 2 khe SO-DIMM DDR4 dual-channel, tối đa 32GB; i5-7300U chạy DDR4-2133
- GPU
- Intel HD Graphics 620 tích hợp, UMA, dùng bộ nhớ hệ thống
- STORAGE
- 1 vị trí chính: SATA 2.5 inch hoặc M.2 2280 PCIe NVMe; tùy chọn M.2 2242 SATA tại khe WWAN
- EXTERNAL_PORTS

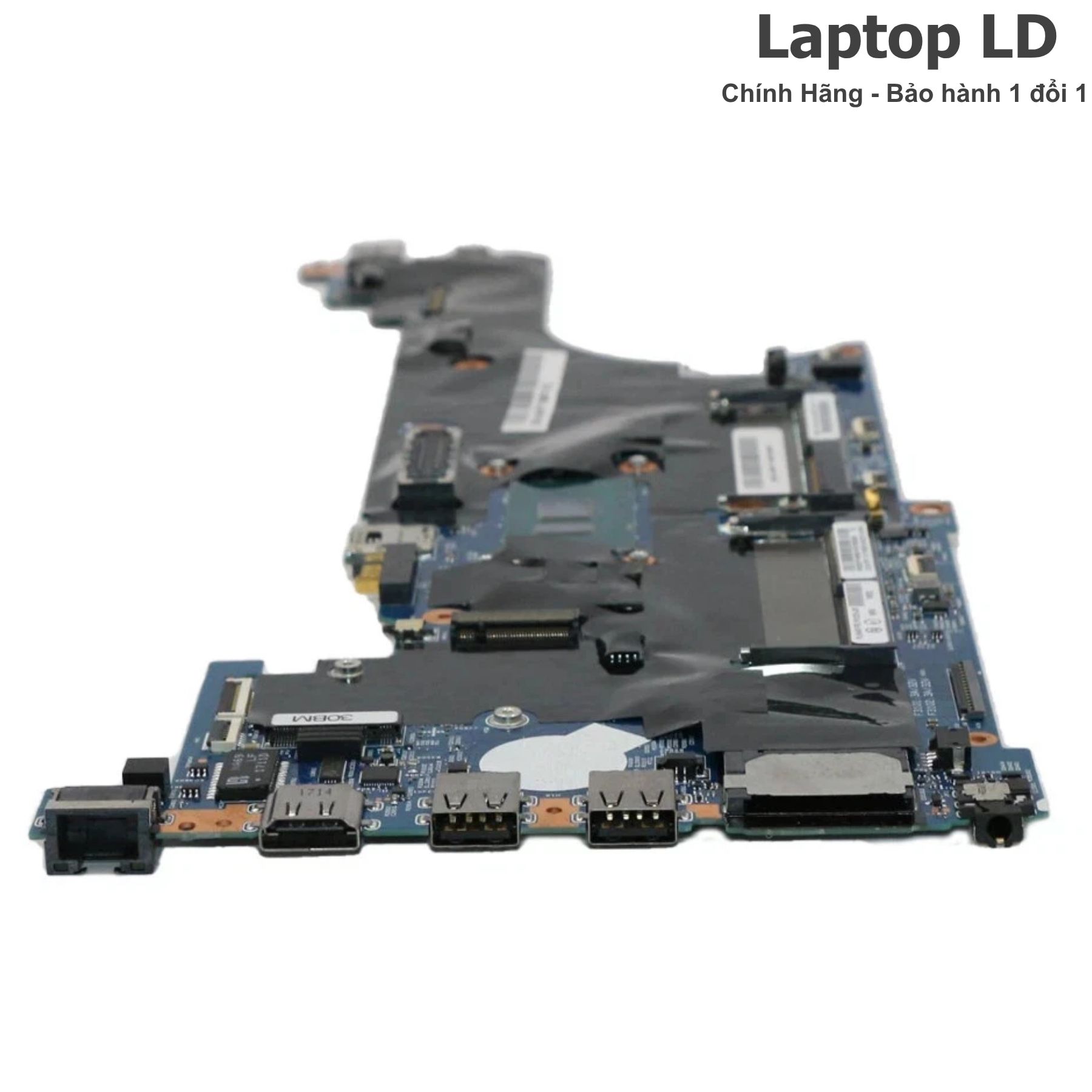

- 3 USB-A 3.1 Gen 1, USB-C Gen 2 / Thunderbolt 3, HDMI 1.4b, RJ45, audio, SD, dock
- WIRELESS
- Intel AC 8260 / 8265 hoặc Realtek RTL8822BE + Bluetooth 4.1 theo cấu hình
Phạm vi model / main: Lenovo ThinkPad T570; Wistron LTS-1; PCB 16820-1 Rev 1; Intel Core i5-7300U; Intel HD Graphics 620 UMA; nhóm FRU 01ER389 / 02HL400 / 01ER115.
Thông tin thêm về main này: Core i5-7300U và Intel HD Graphics 620 được tích hợp trên system board. RAM DDR4, ổ lưu trữ và module Wi-Fi/Bluetooth là các linh kiện tháo lắp riêng.
Lưu ý lưu trữ: Khoang lưu trữ chính của T570 dùng một ổ 2.5 inch hoặc một SSD M.2 2280 qua hệ thống khay/cáp tương ứng. Máy còn có tùy chọn SSD M.2 2242 SATA tại vị trí WWAN.
Thông số kỹ thuật bổ sung
| Nền tảng main | Wistron LTS-1 / Tachi-1 · PCB 16820-1 Rev 1 · Intel Kaby Lake-U |
|---|---|
| FRU system board | 01ER389 / 02HL400 / 01ER115 · Core i5-7300U · Intel HD Graphics UMA |
| Đồ họa | Intel HD Graphics 620 tích hợp trong Core i5-7300U; SKU trên trang không có NVIDIA GeForce 940MX |
| Kết nối / I/O | 3 USB 3.1 Gen 1, USB-C Gen 2 / Thunderbolt 3 hỗ trợ Power Delivery và DisplayPort, HDMI 1.4b, RJ45 và dock connector |
| Nguồn / adapter | Lenovo 45W hoặc 65W Slim Tip; nền máy cũng hỗ trợ adapter USB-C 45W hoặc 65W |
| Lưu trữ | SATA 2.5 inch hoặc SSD M.2 2280 PCIe 3.0 x2 ở vị trí lưu trữ chính; SSD M.2 2242 SATA tùy chọn tại khe WWAN |
Các phiên bản liên quan
| Phiên bản | CPU | GPU / VGA | RAM | FRU tham khảo |
|---|---|---|---|---|
| SKU đang bán · i5 UMA | Core i5-7300U | Intel HD Graphics 620 | 2 khe DDR4 · tối đa 32GB | 01ER389 / 02HL400 / 01ER115 |
| i5-7200U UMA | Core i5-7200U | Intel HD Graphics 620 | 2 khe DDR4 · tối đa 32GB | 01ER385 / 01ER111 / 02HL384 |
| i7-7600U UMA | Core i7-7600U | Intel HD Graphics 620 | 2 khe DDR4 · tối đa 32GB | 02HL408 / 01ER123 / 01ER397 |
| i7-7600U Discrete | Core i7-7600U | GeForce 940MX 2GB GDDR5 + Intel HD 620 | 2 khe DDR4 · tối đa 32GB | 01ER127 / 01ER401 |
Thông tin mua hàng tại Laptop LD
Bảo hành / đổi trả
Bảo hành 30 ngày, lỗi thuộc phạm vi bảo hành 1 đổi 1.
Gói bảo hành mở rộng:
- 3 tháng+10% giá sản phẩm
- 6 tháng+15% giá sản phẩm
- 12 tháng+25% giá sản phẩm
Giao hàng toàn quốc
Giao hàng toàn quốc, hỗ trợ COD. Nhận hàng, kiểm tra đúng sản phẩm rồi thanh toán.
Phạm vi sản phẩm: Sản phẩm là main laptop theo cấu hình trên trang.

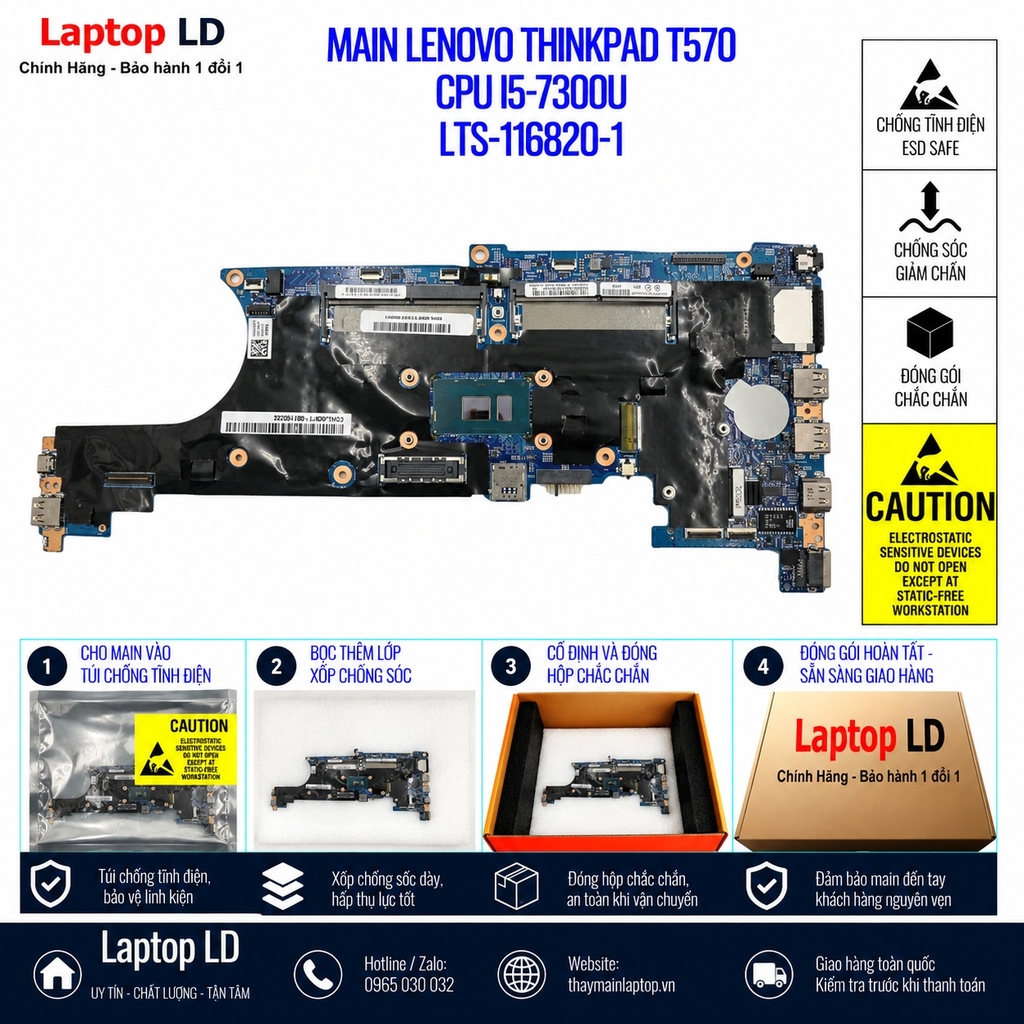

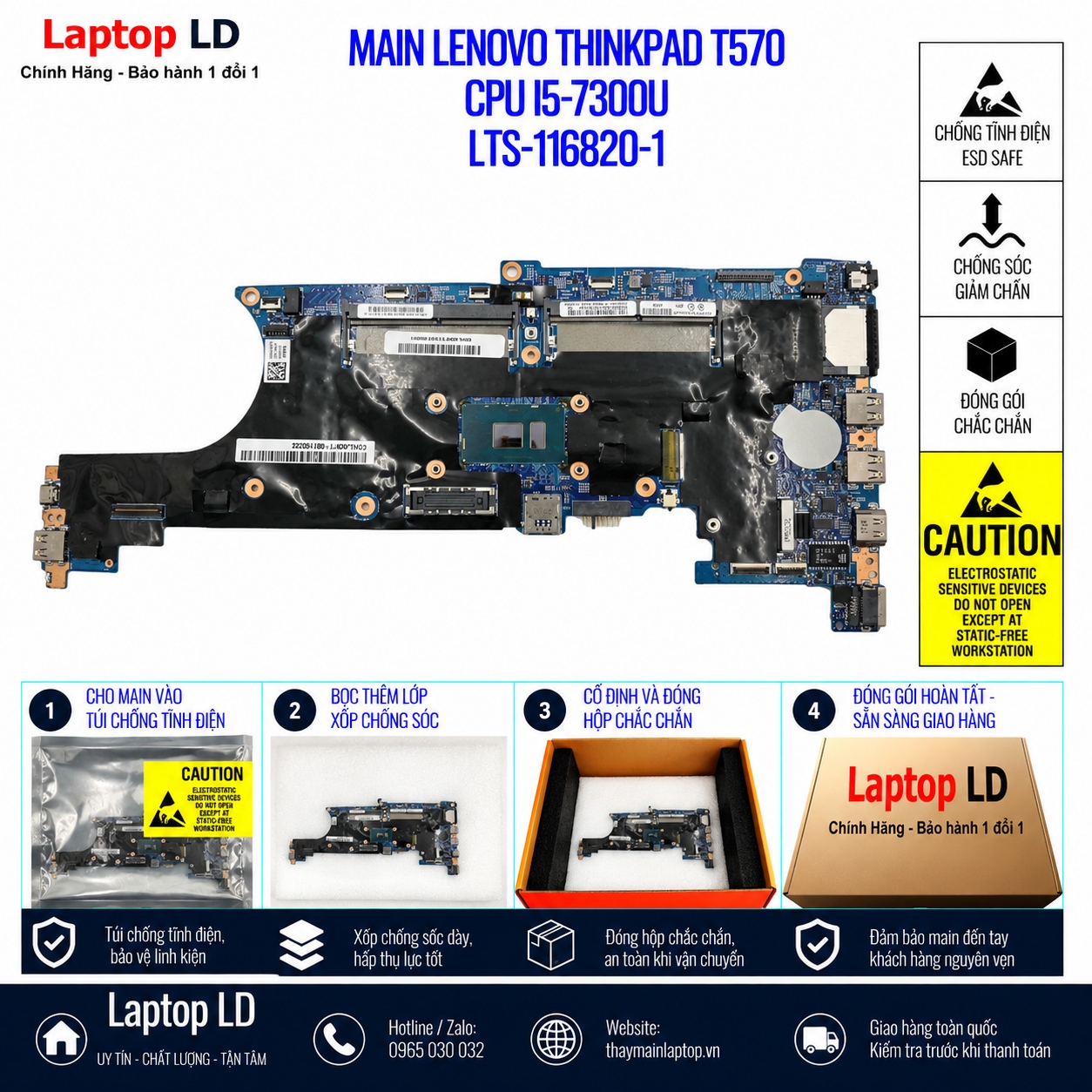

Đóng gói bảo vệ main: Main được đặt trong túi chống tĩnh điện, bọc chống sốc và đóng hộp chắc chắn trước khi giao.
Sản phẩm giao gồm: 01 mainboard Lenovo ThinkPad T570 Wistron LTS-1 16820-1, CPU Core i5-7300U và Intel HD Graphics 620 theo cấu hình trên trang.
Kiểm tra main và hỗ trợ sau mua
Hỗ trợ sau khi mua: Tư vấn trong quá trình lắp đặt, hỗ trợ kiểm tra sau lắp và tiếp nhận xử lý khi main có dấu hiệu bất thường.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách kiểm tra trước khi thay Main Lenovo ThinkPad T570 i5-7300U 16820-1
Máy không lên nguồn, không lên hình, không nhận RAM hoặc ổ lưu trữ, lỗi USB-C/Thunderbolt hay cổng xuất hình có thể liên quan main hoặc linh kiện kết nối. Cần khoanh vùng trước khi quyết định thay.
Triệu chứng → nguyên nhân có thể → cách kiểm tra
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Máy không lên nguồn | Có thể liên quan adapter, pin, jack nguồn, USB-C power input, mạch sạc, nguồn chờ hoặc system board. | Thử adapter Lenovo tương thích đang hoạt động tốt, kiểm tra pin và các đường nguồn trước khi kết luận lỗi main. |
| Máy lên nguồn nhưng không hiển thị | Có thể do RAM, panel/cáp màn, BIOS hoặc khối Intel HD Graphics 620. | Kiểm tra từng thanh RAM và từng khe, màn hình/cáp màn, trạng thái POST rồi thử xuất hình qua HDMI hoặc USB-C DisplayPort. |
| Máy treo hoặc tự khởi động lại | Có thể do RAM, SSD/HDD, nhiệt độ, adapter hoặc nguồn CPU hoạt động thiếu ổn định. | Kiểm tra RAM, ổ lưu trữ, quạt, nhiệt độ và adapter rồi chạy tải phù hợp để tách lỗi linh kiện rời khỏi lỗi main. |
| Không nhận hoặc chập chờn RAM | Có thể do module DDR4, khe SO-DIMM, tiếp xúc hoặc mạch bộ nhớ. | Thử RAM tốt từng khe, vệ sinh tiếp xúc và chạy kiểm tra bộ nhớ trước khi xác định lỗi system board. |
| Không nhận SSD hoặc HDD | Có thể do ổ lưu trữ, khay/cáp chuyển đổi, BIOS hoặc đường SATA/PCIe trên main. | Thử ổ tốt đúng chuẩn và kiểm tra đúng bộ cáp/khay SATA hoặc NVMe đang sử dụng trước khi kết luận lỗi bo. |
| Thunderbolt 3, USB-C hoặc HDMI lỗi | Có thể do cáp/thiết bị, driver, firmware Thunderbolt, đầu nối hoặc mạch I/O trên main. | Thử cáp và thiết bị tốt; kiểm tra riêng HDMI, USB-C, Thunderbolt 3, DisplayPort và chức năng sạc trước khi kết luận lỗi system board. |
Lưu ý khi tháo lắp
Lưu ý khi lắp Main Lenovo ThinkPad T570 i5-7300U 16820-1 và kiểm tra sau thay
Lưu ý khi lắp: Core i5-7300U và Intel HD Graphics 620 được tích hợp trên system board; RAM, ổ lưu trữ và card Wi-Fi là linh kiện rời. Khi chuyển linh kiện sang main mới cần lắp đúng cụm tản nhiệt UMA, kiểm tra hai khe RAM, bộ cáp/khay lưu trữ và các đầu nối trước khi cấp nguồn.
Trước khi tháo lắp: tắt máy, rút adapter, tháo pin ngoài, ngắt pin trong và chống tĩnh điện. Sau khi lắp cần kiểm tra đầy đủ các chức năng trước khi bàn giao.
Checklist kiểm tra sau khi thay main
- Khởi động máy, vào BIOS/UEFI và kiểm tra nhận đúng Intel Core i5-7300U.
- Kiểm tra cả hai khe RAM DDR4 và tổng dung lượng bộ nhớ đang lắp.
- Kiểm tra HDD/SSD SATA hoặc SSD M.2 PCIe NVMe theo cấu hình lưu trữ của máy.
- Thử 3 USB-A, USB-C/Thunderbolt 3, HDMI, RJ45, dock connector và đầu đọc thẻ.
- Kiểm tra Intel HD Graphics 620, Wi-Fi/Bluetooth, pin trong, pin ngoài và quạt.
- Chạy tải CPU và đồ họa phù hợp để theo dõi nhiệt độ và độ ổn định trước khi bàn giao.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Lenovo ThinkPad T570 i5-7300U LTS-1 16820-1
Main LTS-1 16820-1 này dùng cho Lenovo ThinkPad T570 đúng không?
Đúng. Phạm vi sản phẩm trên trang là Lenovo ThinkPad T570 sử dụng main Wistron LTS-1, PCB 16820-1 Rev 1, Intel Core i5-7300U và Intel HD Graphics 620.
Main i5-7300U này là VGA onboard hay GeForce 940MX?
SKU trên trang là phiên bản UMA dùng Intel HD Graphics 620 tích hợp. Nhóm FRU 01ER389 / 02HL400 / 01ER115 được đối chiếu cho main i5-7300U HD Graphics, không có GeForce 940MX.
RAM ThinkPad T570 nâng cấp tối đa bao nhiêu?
T570 có hai khe SO-DIMM DDR4 và Lenovo công bố dung lượng tối đa 32GB. Với Core i5-7300U, bộ nhớ hoạt động ở DDR4-2133.
ThinkPad T570 có Thunderbolt 3 không?
Có. T570 có một cổng USB-C 3.1 Gen 2 / Thunderbolt 3 hỗ trợ Power Delivery và DisplayPort, ngoài ba cổng USB-A 3.1 Gen 1.
T570 dùng SSD M.2 NVMe như thế nào?
Máy có một vị trí lưu trữ chính dùng ổ SATA 2.5 inch hoặc SSD M.2 2280 PCIe NVMe thông qua hệ thống khay/cáp tương ứng. Một SSD M.2 2242 SATA có thể được dùng ở vị trí WWAN trên cấu hình hỗ trợ.
Bản GeForce 940MX khác main i5-7300U UMA này thế nào?
ThinkPad T570 có các cấu hình NVIDIA GeForce 940MX 2GB GDDR5, nhưng đó là system board đồ họa rời và sử dụng cụm tản nhiệt tương ứng. SKU trên trang là bản Intel HD Graphics 620 UMA.
Đặt hoặc thay Main Lenovo ThinkPad T570 i5-7300U LTS-1 16820-1 tại Laptop LD
Thay Main Lenovo ThinkPad T570 i5-7300U LTS-1 16820-1 ở đâu? Đặt main hoặc mang máy tới Laptop LD để thay trực tiếp. Kỹ thuật viên hỗ trợ lắp đặt và kiểm tra Core i5-7300U, Intel HD Graphics 620, RAM, ổ lưu trữ, Thunderbolt 3 cùng các chức năng sau thay trước khi bàn giao.
