Main Lenovo ThinkPad T420s – bo mạch chủ laptop H0223-4 (Intel QM67 / Core i5-2520M)

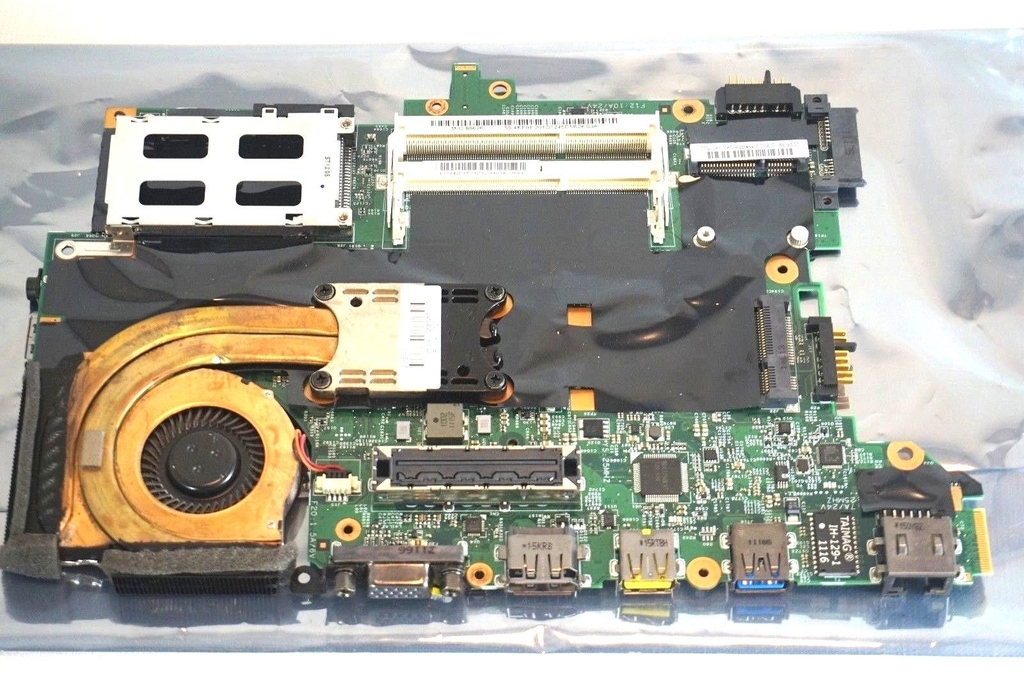

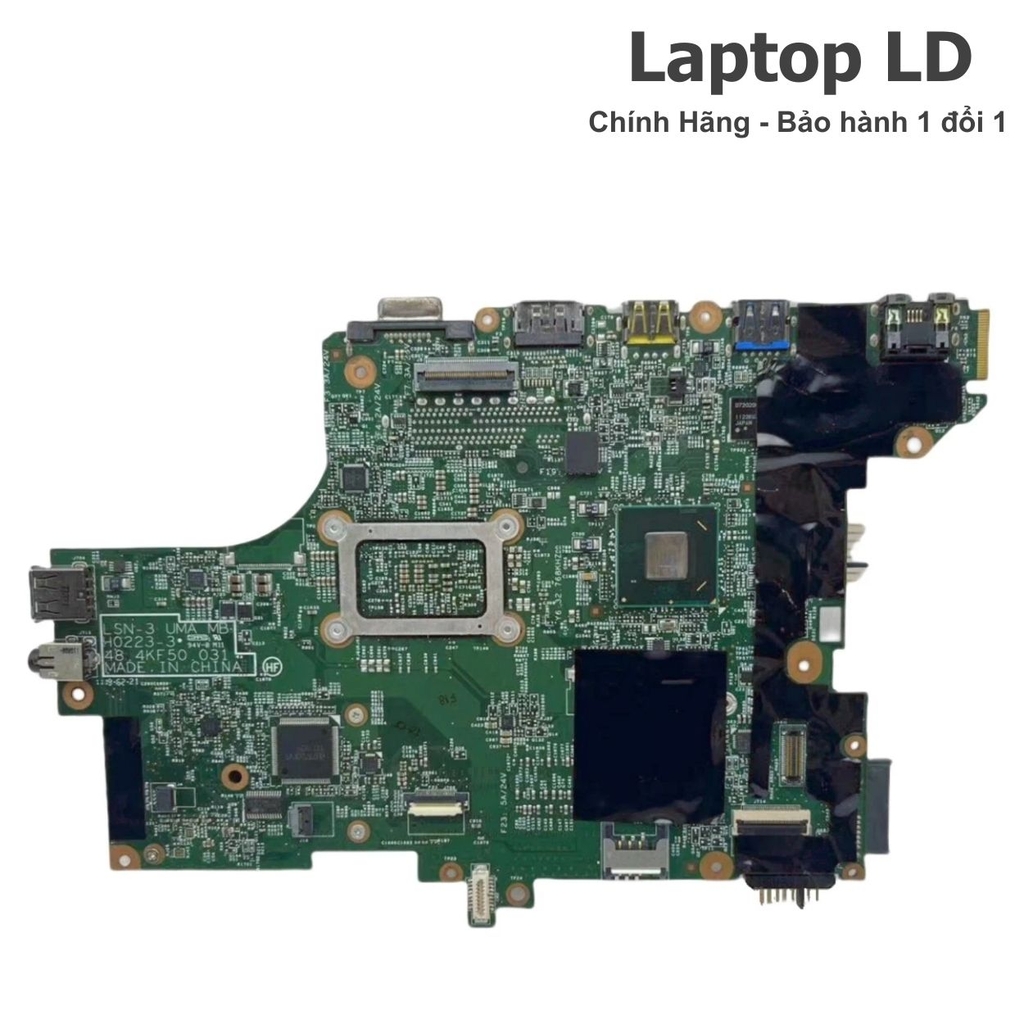

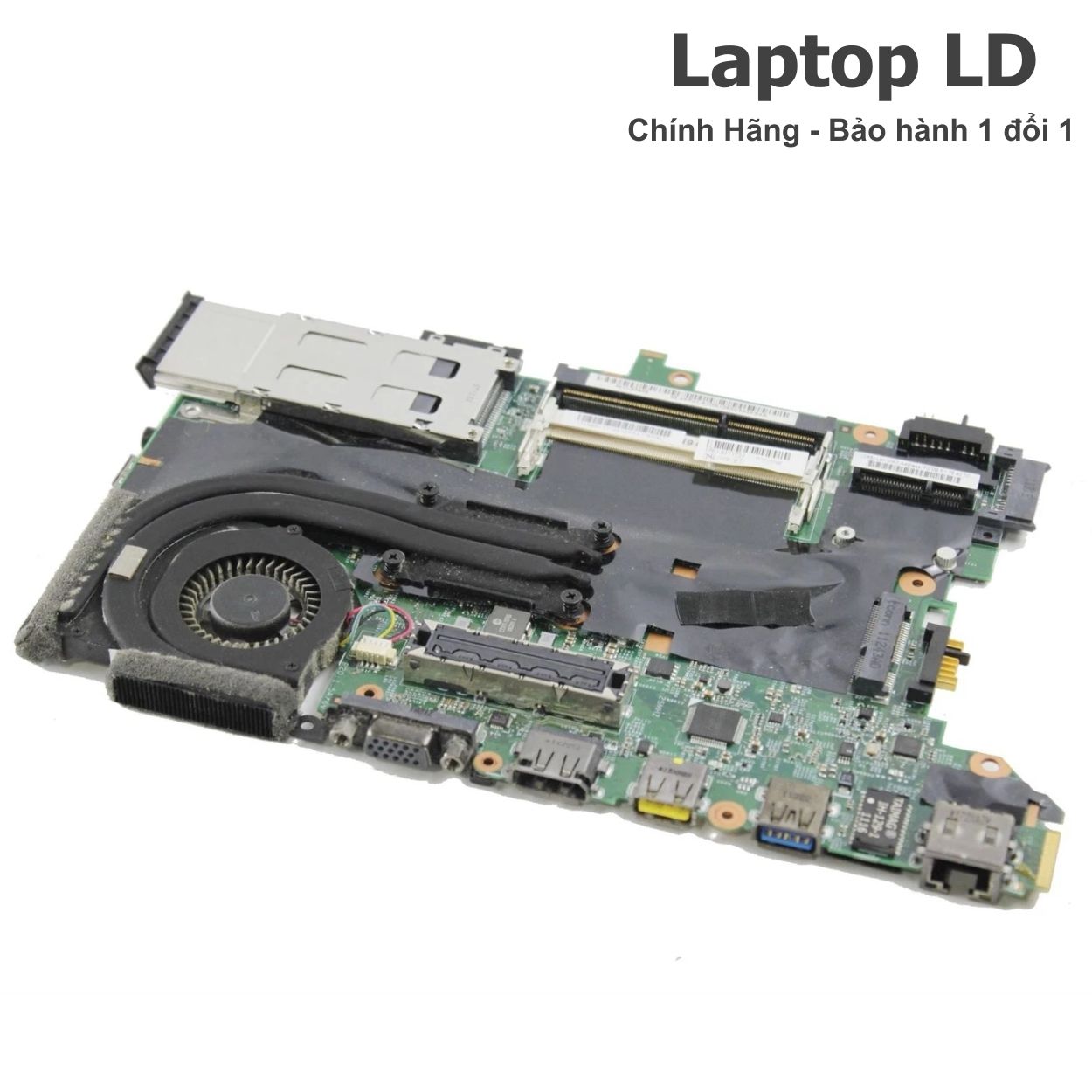

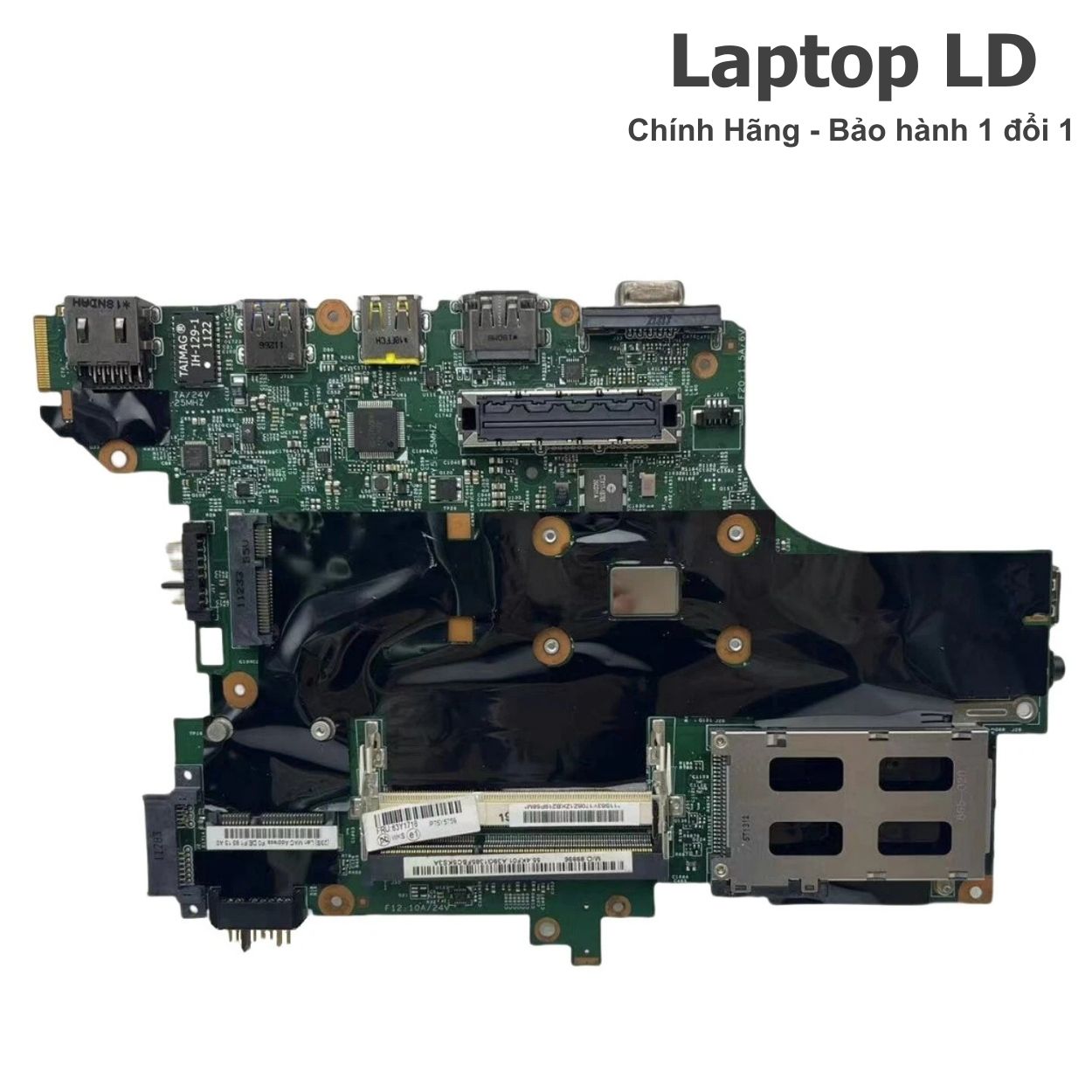

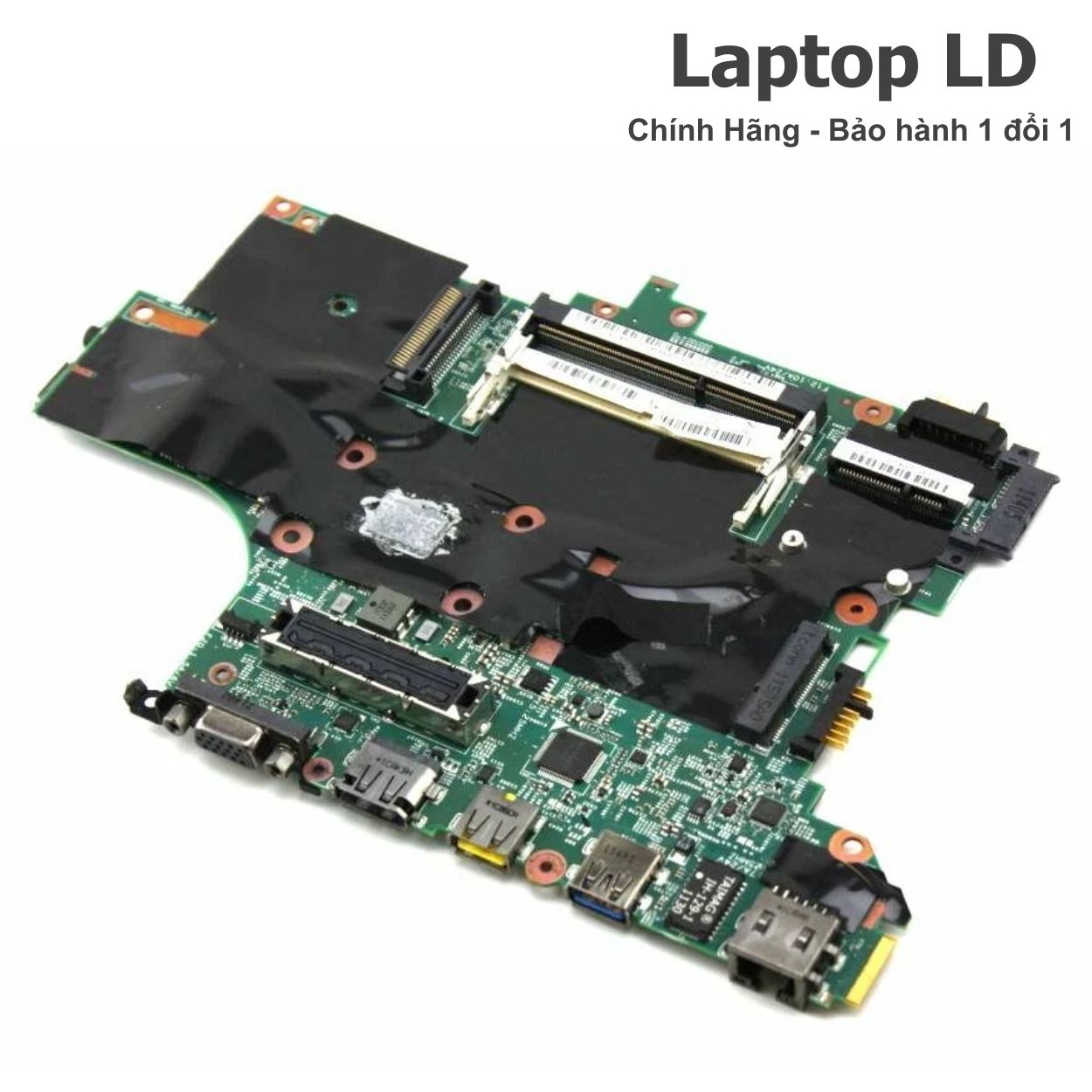

Bo mạch chủ laptop Lenovo ThinkPad T420s sử dụng motherboard mã H0223-4, nền tảng Intel QM67 Express, đi kèm CPU Intel Core i5-2520M (Sandy Bridge, 2 nhân 4 luồng) dạng socket rPGA988B có thể tháo lắp. ThinkPad T420s là dòng business 14 inch mỏng nhẹ hơn T420, nổi bật với độ bền, bàn phím ThinkPad gõ tốt và khả năng làm việc ổn định trong thời gian dài. Khi main laptop gặp lỗi nguồn, lỗi hiển thị hoặc lỗi giao tiếp phần cứng, thay đúng bo mạch chủ laptop H0223-4 giúp máy hoạt động ổn định trở lại cho nhu cầu văn phòng, học tập và xử lý đa nhiệm cơ bản.

👉 Phù hợp thay thế khi bo mạch hệ thống ThinkPad T420s gặp lỗi không khởi động, không hiển thị, nhận ổ cứng chập chờn, mất nhóm cổng kết nối hoặc máy tự tắt bất thường.

🔎 Tham khảo: Lợi ích dùng main zin • Khi nào nên thay bo mạch? • Địa chỉ thay motherboard uy tín

Khi nào nên thay mainboard laptop Lenovo ThinkPad T420s (H0223-4)?

Không phải lỗi nào cũng cần thay bo mạch chủ laptop. Bạn nên cân nhắc thay mainboard H0223-4 khi rơi vào các trường hợp sau:

• Nhấn nguồn nhưng máy không phản hồi hoặc đèn nguồn chớp tắt bất thường.
• Máy lên nguồn nhưng màn hình đen, không vào BIOS/boot menu; xuất hình ngoài cũng không có tín hiệu.
• Ổ HDD/SSD SATA nhận không ổn định, hay rớt khi sao chép dữ liệu.
• Máy treo/đơ hoặc tự tắt khi chạy lâu, nhất là khi mở nhiều tab hoặc họp online.
• Bo mạch bị ẩm nước, oxy hóa lan rộng, cháy nổ linh kiện hoặc đứt đường mạch.

Lợi ích khi thay bo mạch chủ H0223-4 tại Laptop LD

• Bo mạch đúng mã H0223-4, đúng dòng Lenovo ThinkPad T420s.
• Kiểm tra tương thích theo cấu hình máy trước khi lắp (CPU socket, RAM DDR3, SATA, cổng xuất hình).
• Ưu tiên độ ổn định khi sử dụng lâu, hạn chế lỗi phát sinh sau thay.
• Test theo checklist thực tế, bàn giao khi máy hoạt động ổn định.
• Bảo hành 1 đổi 1 trong 30 ngày (lỗi phần cứng theo chính sách).

Lỗi thường gặp trên bo mạch hệ thống ThinkPad T420s (H0223-4)

• Nhấn nguồn lúc lên lúc không do jack nguồn DC-in lỏng hoặc mạch sạc suy theo thời gian.
• Máy lên nguồn nhưng không ra hình, cần tách kiểm tra nhánh RAM và đường xuất hình (màn trong/MiniDP).
• Ổ SATA nhận chập chờn, rớt ổ khi copy file lớn do đường SATA hoặc chipset.
• USB có cổng nhận cổng không, cấp nguồn yếu khi cắm ổ cứng ngoài do mạch cấp nguồn USB.
• Máy chạy lâu dễ nóng và treo do tản nhiệt bẩn, keo khô hoặc quạt yếu (máy mỏng khó thoát nhiệt).
• Không xuất được hình qua Mini DisplayPort/VGA do lỗi đường xuất hình hoặc cụm cổng.
• LAN chập chờn khi cắm dây, có thể do cụm cổng RJ45 hoặc tiếp xúc kém.

👉 Xem thêm: Lỗi bo mạch chủ laptop thường gặp

Hướng dẫn thay motherboard ThinkPad T420s đúng kỹ thuật

👉 Xem hướng dẫn chi tiết: Hướng dẫn thay main laptop chi tiết

Thay mainboard laptop là thao tác can thiệp sâu. Với ThinkPad T420s khung mỏng, cần làm đúng thứ tự để tránh lỗi cáp màn hình, cáp bàn phím và cụm tản nhiệt:

1. Ngắt nguồn hoàn toàn, tháo adapter và pin (nếu pin rời); nếu bản pin trong thì ngắt cáp pin trước khi thao tác sâu.
2. Tháo đáy máy, phân loại ốc theo vị trí vì T420s có ốc theo cụm khung mỏng.
3. Tháo RAM/ổ cứng, tháo cáp bàn phím – touchpad – màn hình đúng khớp.
4. Tháo tản nhiệt, vệ sinh quạt/heatsink và thay keo tản nhiệt.
5. Tháo CPU khỏi socket (nếu giữ CPU cũ), lắp lại đúng chiều và khóa socket.
6. Lắp bo mạch H0223-4, test sơ bộ trước khi ráp hoàn thiện và chạy kiểm tra.

Khuyến nghị không tự thay tại nhà nếu không có dụng cụ và kinh nghiệm tháo máy mỏng.

Thông số kỹ thuật bo mạch chủ Lenovo ThinkPad T420s (H0223-4)

Lưu ý: Main H0223-4 có biến thể theo cấu hình NVS, loại màn hình và cổng kết nối.

Kinh nghiệm thay bo mạch chủ ThinkPad T420s

• Ưu tiên kiểm tra jack nguồn và mạch sạc vì T420s hay gặp lỗi nguồn chập chờn do dùng lâu.
• Vệ sinh quạt và thay keo tản nhiệt để hạn chế nóng – treo – tắt trên dòng máy mỏng.
• Kiểm tra RAM theo từng khe, đặc biệt khi máy báo lỗi restart ngẫu nhiên.
• Test xuất hình qua màn trong và Mini DisplayPort/VGA để đảm bảo đường hiển thị ổn định.
• Kiểm tra ổ SATA bằng thao tác copy file dung lượng lớn để phát hiện rớt ổ sớm.

Quy trình thay mainboard laptop ThinkPad T420s tại Laptop LD

👉 Xem chi tiết: Quy trình thay main tại Laptop LD

1. Kiểm tra tổng thể, khoanh vùng lỗi theo triệu chứng (nguồn, hình, SATA, cổng kết nối).
2. Tháo máy theo đúng thứ tự dòng T420s, kiểm tra khu vực DC-in và cụm cổng I/O.
3. Vệ sinh cụm tản nhiệt, thay keo tản nhiệt; kiểm tra quạt và heatsink.
4. Lắp bo mạch H0223-4, lắp CPU socket và cố định khung – kiểm tra lại cáp kết nối.
5. Test đầy đủ chức năng theo checklist, chạy thử tải và bàn giao khi máy ổn định.

Checklist test sau khi thay

• Test hiển thị: màn hình trong ổn định; thử Mini DisplayPort/VGA với màn ngoài khi cần.
• Test nguồn vào & sạc: cắm sạc – rút sạc – thử pin để xác nhận nhận sạc ổn định, không chập chờn.
• Test RAM: kiểm tra lần lượt từng khe, boot/restart nhiều lần để loại trừ lỗi tiếp xúc.
• Test lưu trữ: nhận ổ SATA; nếu có mSATA thì test nhận ổ và copy dữ liệu lớn.
• Test USB: cắm nhiều thiết bị (chuột/USB/ổ cứng ngoài) để kiểm tra cấp nguồn và nhận thiết bị.
• Test mạng: LAN ổn định; Wi-Fi kết nối liên tục để kiểm tra độ ổn định.
• Chạy tải 20–30 phút: theo dõi nhiệt độ, quạt và tình trạng treo/tắt khi dùng lâu.

👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD

Giá thay bo mạch chủ laptop ThinkPad T420s bao nhiêu?

Chi phí thay main laptop ThinkPad T420s (H0223-4) phụ thuộc vào tình trạng linh kiện và biến thể theo cấu hình (có/không NVS 4200M, loại cổng/phiên bản màn hình). Trung tâm kiểm tra và báo giá trước khi thay thế.

• Giá bao gồm công thay, vệ sinh và kiểm tra tổng thể.
• Báo giá rõ ràng trước khi thực hiện.
• Không phát sinh chi phí nếu không đồng ý thay.

Để có giá chính xác, bạn nên mang máy đến trung tâm để kiểm tra và xác định đúng phiên bản bo mạch.

Thay motherboard ThinkPad T420s có lấy ngay không?

Nếu có sẵn bo mạch hệ thống phù hợp, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần đúng biến thể theo GPU/cổng, kỹ thuật sẽ thông báo phương án phù hợp.

• Kiểm tra – tư vấn theo tình trạng máy.
• Thay mainboard laptop, vệ sinh tản nhiệt và test theo checklist.
• Bàn giao sau khi xác nhận máy hoạt động ổn định.

Motherboard H0223-4 chính hãng & cam kết kỹ thuật

Bo mạch H0223-4 sử dụng tại Laptop LD là linh kiện đúng mã, lắp đặt và test đầy đủ sau khi thay.

• Kiểm tra nguồn, RAM, SATA/mSATA và xuất hình trước khi bàn giao.
• Test chức năng theo checklist, chạy thử tải thực tế.
• Bảo hành 1 đổi 1 trong 30 ngày nếu lỗi phần cứng (theo chính sách).

Đánh giá khách hàng

Khách làm sale tại Thủ Đức, TP.HCM: “T420s bị chập chờn sạc, cắm adapter hay mất nguồn. Thay bo mạch chủ laptop H0223-4 xong máy nhận sạc ổn, test VGA trình chiếu ok.”

Khách dùng ở Hải Châu, Đà Nẵng: “Máy hay treo khi mở nhiều tab và copy dữ liệu, thay mainboard đúng mã + vệ sinh tản nhiệt thì chạy 30 phút tải ổn, không còn tự tắt.”
