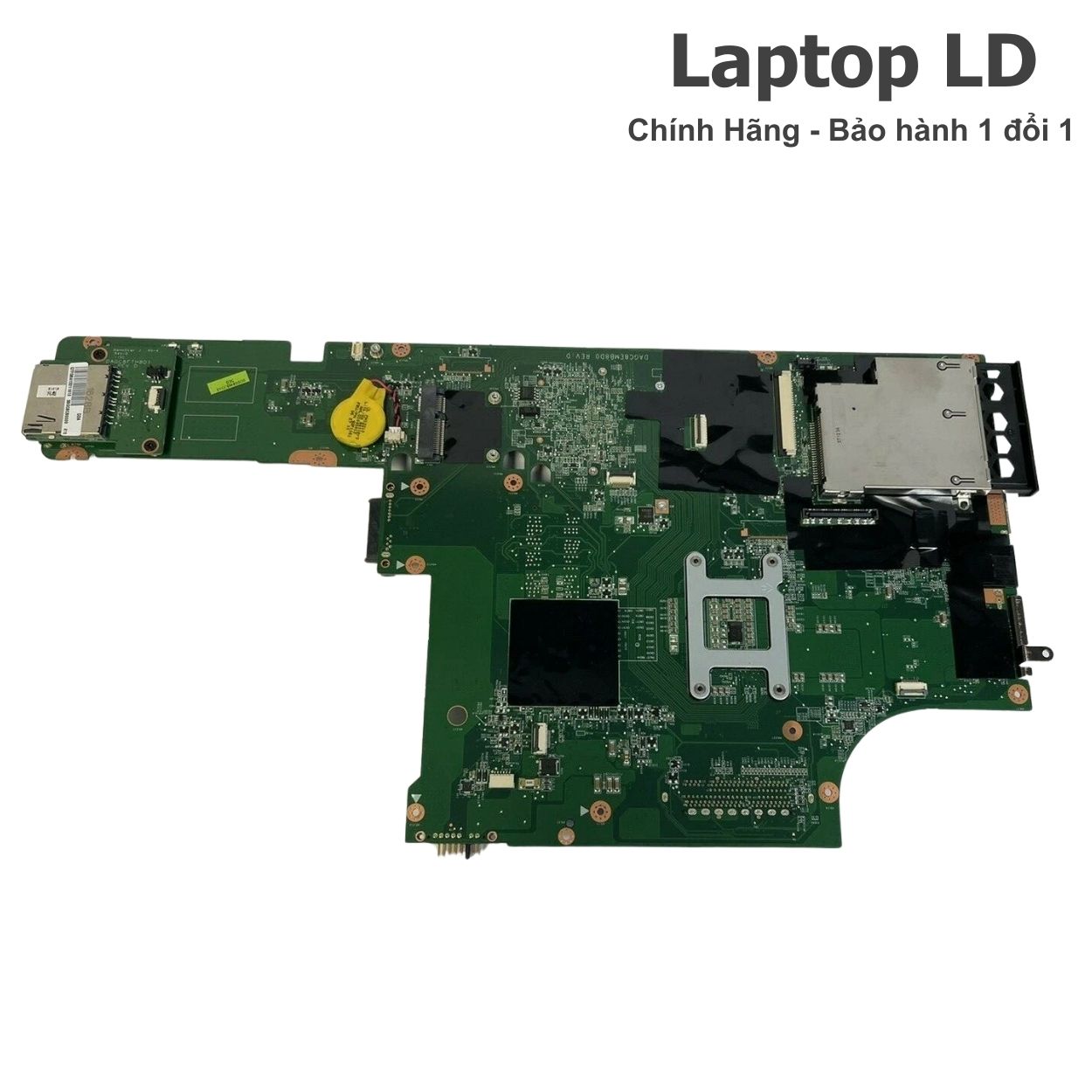

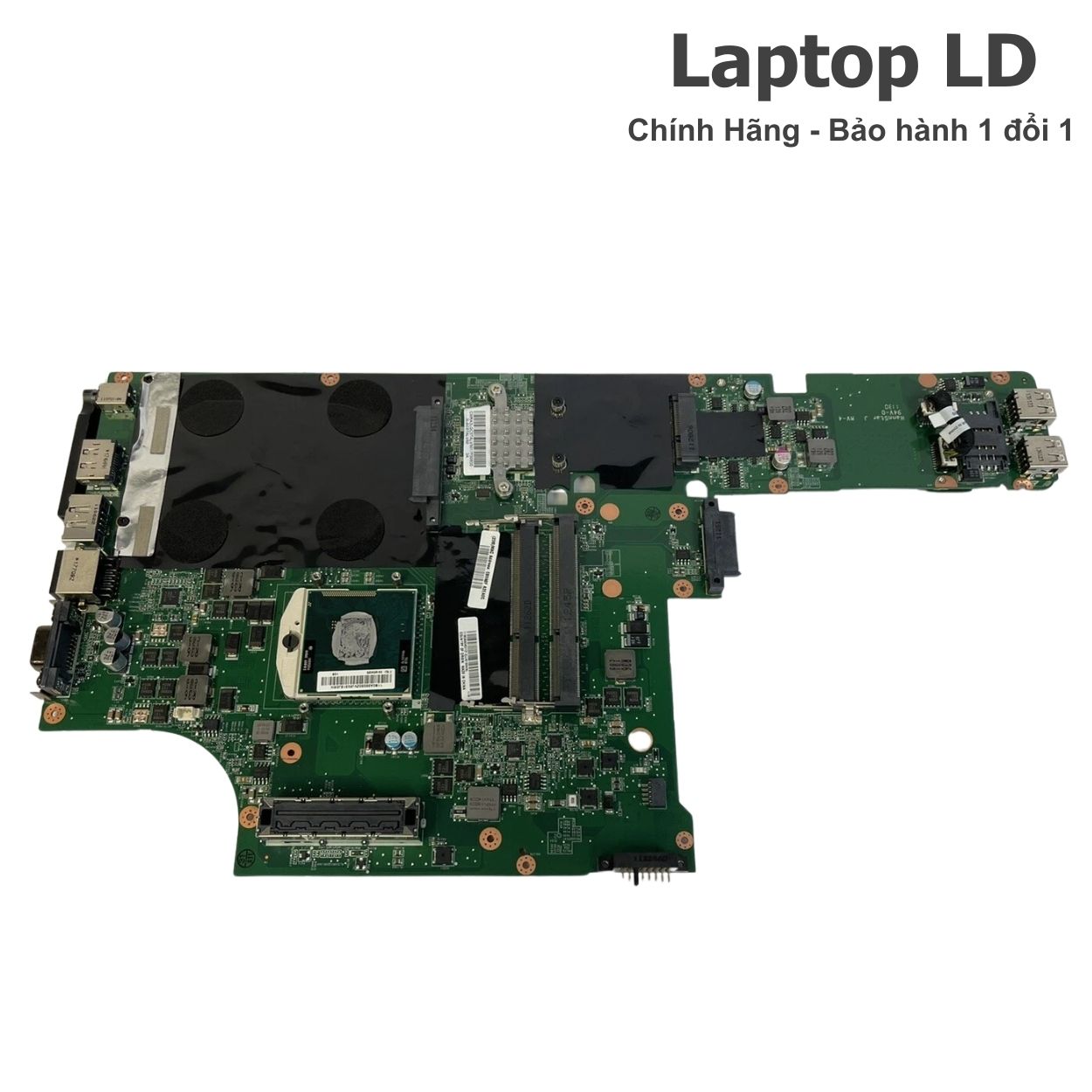

Main Lenovo ThinkPad L520 – bo mạch chủ laptop DAGC8EMB8D0 (Intel HM65 / CPU Socket rPGA988B)
Bo mạch chủ laptop Lenovo ThinkPad L520 sử dụng motherboard mã DAGC8EMB8D0, thuộc nền tảng Intel HM65 Express, hỗ trợ CPU Intel Core i3 / i5 / i7 thế hệ 2 Sandy Bridge dạng socket rPGA988B có thể tháo lắp. ThinkPad L520 là dòng máy 15.6 inch thiên về độ bền và ổn định, thường được dùng trong văn phòng, trường học và doanh nghiệp nhờ bàn phím ThinkPad dễ gõ, khung chắc và khả năng chạy bền bỉ nhiều giờ.
👉 Phù hợp thay thế khi bo mạch hệ thống ThinkPad L520 gặp lỗi không khởi động, không lên hình, nhận ổ cứng chập chờn, mất cổng kết nối hoặc máy tự tắt bất thường.
🔎 Tham khảo: Lợi ích dùng main zin • Khi nào nên thay bo mạch? • Địa chỉ thay motherboard uy tín
Khi nào nên thay mainboard laptop Lenovo ThinkPad L520 (DAGC8EMB8D0)?
Không phải lỗi nào cũng cần thay bo mạch chủ laptop. Bạn nên cân nhắc thay main laptop khi gặp các trường hợp sau:
- Nhấn nguồn nhưng máy không phản hồi hoặc đèn báo chớp tắt bất thường.
- Máy lên nguồn nhưng màn hình đen, không vào BIOS/boot menu.
- Ổ HDD/SSD SATA nhận chập chờn, rớt ổ khi copy file dung lượng lớn.
- Máy treo/đơ theo nhịp, tự tắt khi chạy lâu hoặc khi tải CPU.
- Bo mạch bị ẩm nước, oxy hóa lan rộng, cháy nổ linh kiện hoặc đứt đường mạch.
Lợi ích khi thay bo mạch chủ DAGC8EMB8D0 tại Laptop LD
- Bo mạch đúng mã DAGC8EMB8D0, đúng dòng Lenovo ThinkPad L520.
- Kiểm tra tương thích theo cấu hình thực tế (CPU socket, RAM DDR3, ổ SATA).
- Ưu tiên độ ổn định: test nguồn, test SATA và test cổng kết nối trước khi bàn giao.
- Test theo checklist thực tế, bàn giao khi máy hoạt động ổn định.
- Bảo hành 1 đổi 1 trong 30 ngày (lỗi phần cứng theo chính sách).
Lỗi thường gặp trên bo mạch hệ thống ThinkPad L520 (DAGC8EMB8D0)
- Máy lên nguồn nhưng không ra hình, cần tách kiểm tra nhánh RAM và đường xuất hình (màn trong/VGA).
- Nhận RAM chập chờn do khe RAM bị lỏng hoặc tiếp xúc kém sau thời gian dài sử dụng.
- Ổ SATA nhận không ổn định, hay đứng khi copy file lớn do đường SATA hoặc chipset suy.
- Không nhận sạc hoặc sạc chập chờn, liên quan mạch sạc hoặc khu vực DC-in.
- LAN có lúc nhận có lúc không, thường do chip LAN hoặc đường tín hiệu.
- USB nhận chập chờn, nhất là khi cắm thiết bị tiêu thụ điện cao (ổ cứng ngoài) do cấp nguồn USB yếu.
- Máy chạy nóng rồi treo/tắt do tản nhiệt bẩn – keo khô, quạt quay yếu.
👉 Xem thêm: Lỗi bo mạch chủ laptop thường gặp
Hướng dẫn thay motherboard ThinkPad L520 đúng kỹ thuật
👉 Xem hướng dẫn chi tiết: Hướng dẫn thay main laptop chi tiết
Thay mainboard laptop là thao tác can thiệp sâu. Với ThinkPad L520 khung 15.6 inch, cần làm đúng thứ tự để tránh lỗi cáp phím, cáp màn hình và cụm tản nhiệt:
- Ngắt nguồn hoàn toàn, tháo adapter và pin rời.
- Tháo đáy máy, phân loại ốc theo vị trí (ThinkPad thường có ốc theo cụm).
- Tháo RAM/ổ cứng, tháo cáp bàn phím – touchpad – màn hình đúng ngàm.
- Tháo tản nhiệt CPU, vệ sinh quạt/heatsink và thay keo tản nhiệt.
- Tháo CPU khỏi socket (nếu giữ CPU cũ), lắp lại đúng chiều và khóa socket.
- Lắp bo mạch chủ DAGC8EMB8D0, test sơ bộ trước khi ráp hoàn thiện và chạy kiểm tra.
Khuyến nghị không tự thay tại nhà nếu không có dụng cụ và kinh nghiệm tháo lắp ThinkPad.
Thông số kỹ thuật bo mạch chủ Lenovo ThinkPad L520 (DAGC8EMB8D0)
| Mã bo mạch | DAGC8EMB8D0 |
|---|---|
| Dòng máy | Lenovo ThinkPad L520 |
| Chipset | Intel HM65 Express |
| CPU | Socket rPGA988B Hỗ trợ Intel Core i3 / i5 / i7 Gen 2 (Sandy Bridge) Dạng tháo lắp (socket) |
| GPU | Intel HD Graphics 3000 |

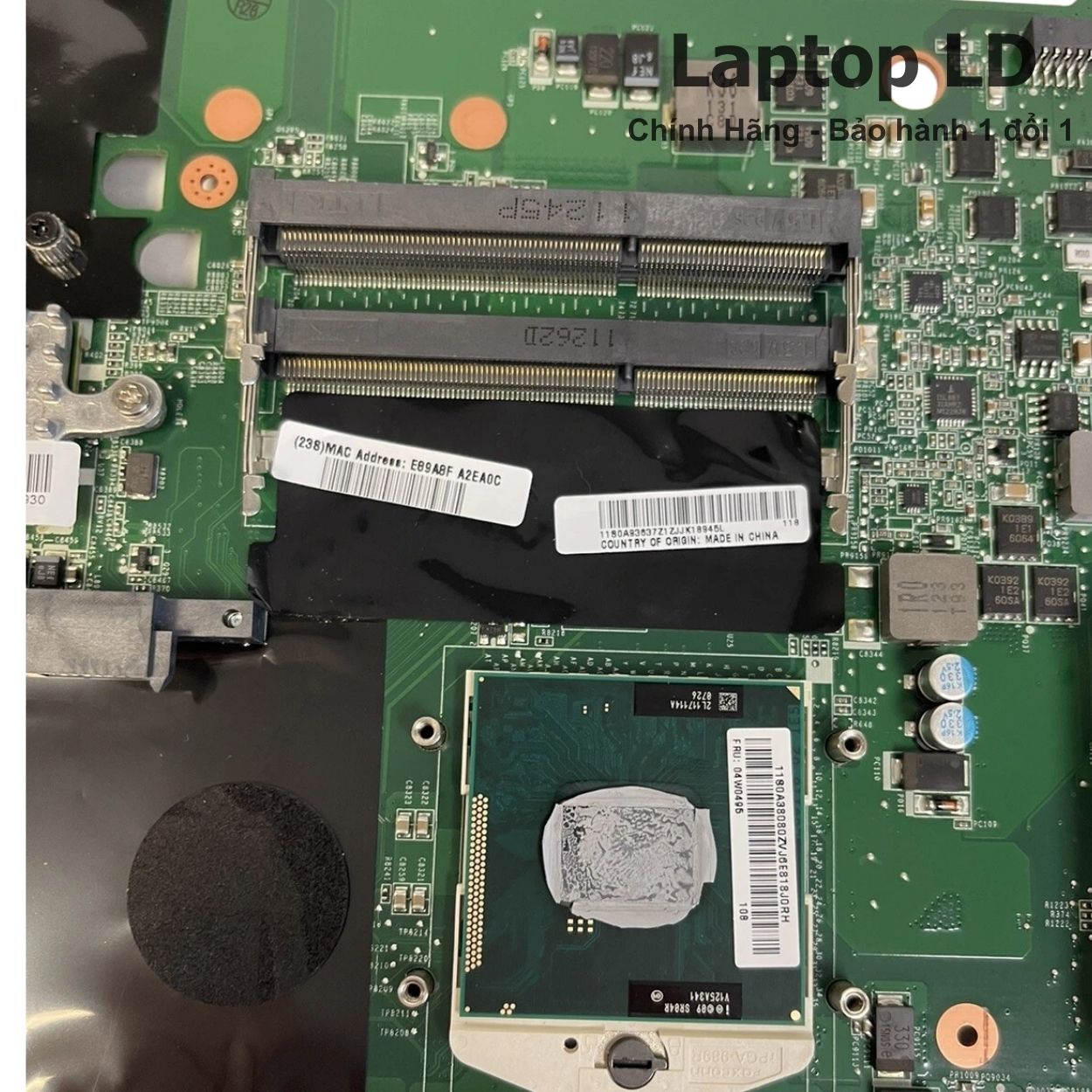

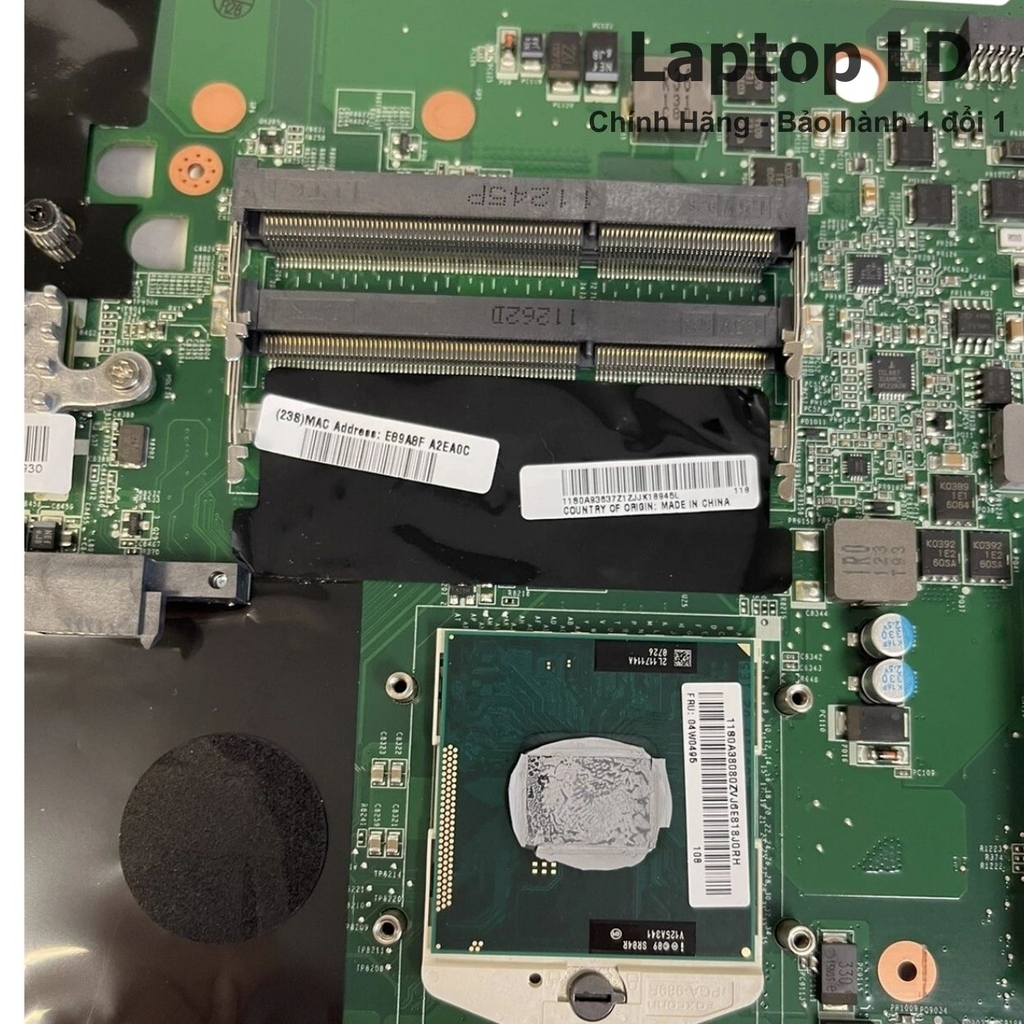

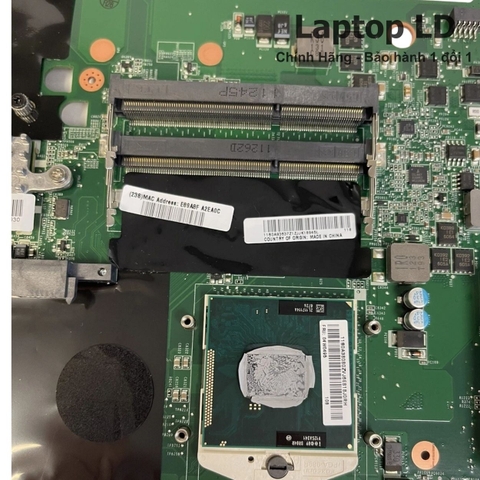

| Khe RAM | 2 khe SO-DIMM DDR3 Bus 1066MHz / 1333MHz Dung lượng tối đa 16GB |
| Lưu trữ | 1 khe SATA 2.5 inch SATA II/III (tùy cấu hình) HDD 2.5" • SSD SATA 2.5" |
| Màn hình | 15.6 inch LED HD 1366×768 |

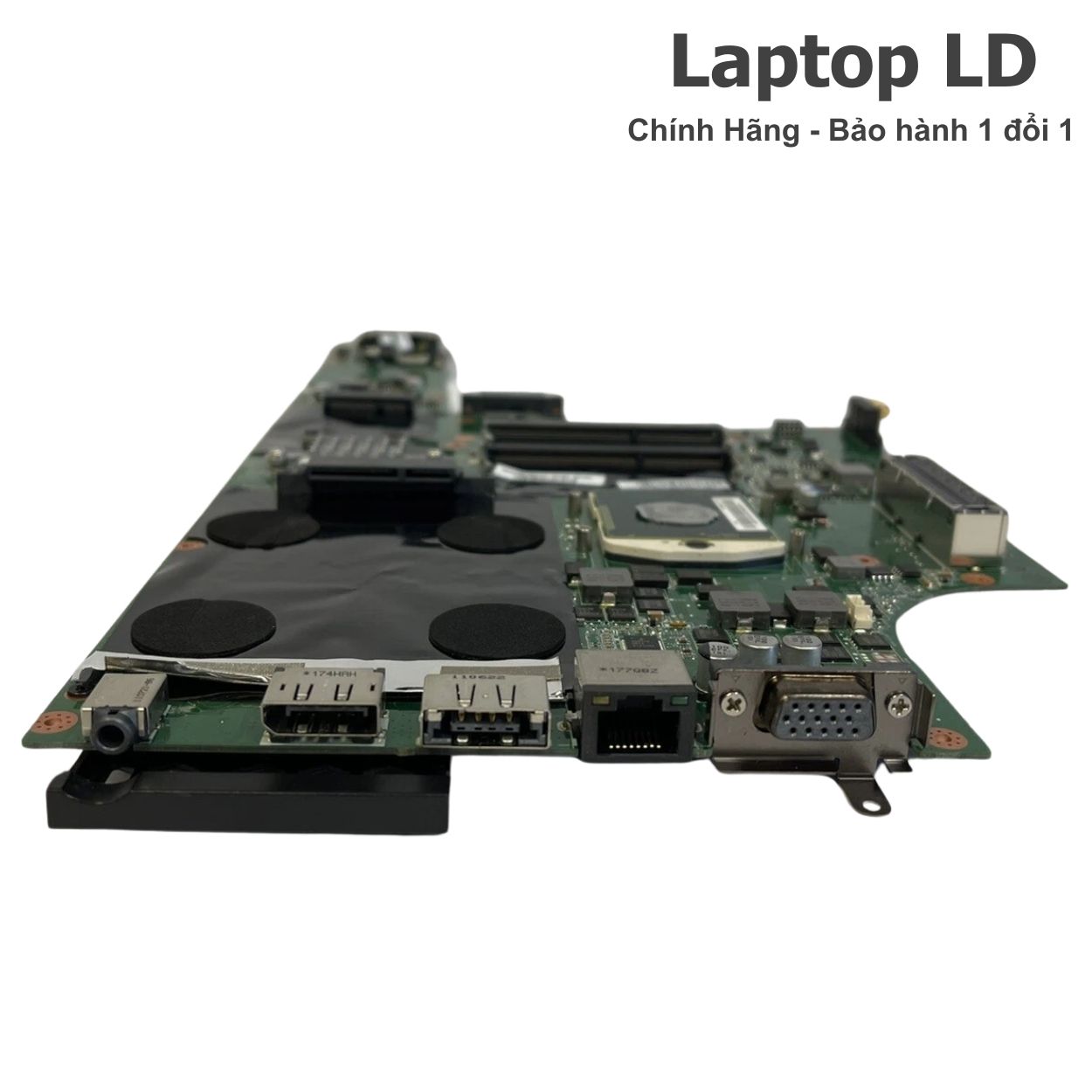

| Cổng kết nối | USB 2.0 USB 3.0 (tùy phiên bản) VGA DisplayPort (tùy phiên bản) Audio jack |
| Kết nối mạng | LAN RJ45 Wi-Fi 802.11 b/g/n Bluetooth (tùy phiên bản) |
| Âm thanh | Realtek HD Audio |
| Tản nhiệt | Quạt + heatsink + ống đồng |
| Adapter | 20V 65W / 90W |
Lưu ý: Main DAGC8EMB8D0 có nhiều biến thể theo cổng kết nối và FRU theo máy.
Kinh nghiệm thay bo mạch chủ ThinkPad L520
- Kiểm tra socket CPU và khóa socket chắc chắn để tránh lỗi không nhận CPU.
- Kiểm tra RAM theo từng khe, vệ sinh nhẹ chân RAM nếu máy dùng lâu năm.
- Test ổ SATA bằng thao tác copy file dung lượng lớn để loại trừ lỗi rớt ổ.
- Test xuất hình qua màn trong và VGA/DisplayPort để phát hiện sớm lỗi hiển thị.
- Vệ sinh tản nhiệt và thay keo giúp máy chạy ổn định, hạn chế treo/tắt do nóng.
Quy trình thay mainboard laptop ThinkPad L520 tại Laptop LD
👉 Xem chi tiết: Quy trình thay main tại Laptop LD
- Kiểm tra tổng thể, khoanh vùng lỗi theo triệu chứng (nguồn, hình, RAM, SATA, cổng kết nối).
- Tháo máy theo chuẩn ThinkPad, kiểm tra cáp bàn phím, cáp màn hình và khu vực DC-in.
- Vệ sinh cụm tản nhiệt, thay keo tản nhiệt; kiểm tra quạt quay và độ ồn.
- Lắp bo mạch chủ DAGC8EMB8D0, lắp CPU socket và cố định khung – kiểm tra cáp kết nối.
- Test đầy đủ chức năng theo checklist và chạy tải thực tế trước khi bàn giao.
Checklist test sau khi thay
- Test nguồn vào & sạc: cắm sạc – rút sạc – thử pin để xác nhận nhận sạc ổn định.
- Test hiển thị: màn hình trong ổn định; thử VGA/DisplayPort (nếu có) với màn ngoài.
- Test RAM theo từng khe: nhận đúng dung lượng, restart nhiều lần không lỗi.
- Test ổ SATA: nhận ổ, copy file dung lượng lớn để kiểm tra không rớt/đứng máy.
- Test USB: cắm USB/chuột/ổ cứng ngoài để kiểm tra nhận thiết bị và cấp nguồn.
- Test LAN + Wi-Fi: kết nối mạng liên tục, kiểm tra độ ổn định.
- Chạy tải 20–30 phút: theo dõi nhiệt độ, quạt và tình trạng treo/tắt.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Giá thay bo mạch chủ laptop ThinkPad L520 bao nhiêu?
Chi phí thay main laptop ThinkPad L520 (DAGC8EMB8D0) phụ thuộc vào tình trạng linh kiện và phiên bản main theo cấu hình cổng kết nối. Trung tâm kiểm tra và báo giá trước khi thay thế.
- Giá bao gồm công thay, vệ sinh và kiểm tra tổng thể.
- Báo giá rõ ràng trước khi thực hiện.
- Không phát sinh chi phí nếu không đồng ý thay.
Để có giá chính xác, bạn nên mang máy đến trung tâm để kiểm tra và xác định đúng phiên bản bo mạch.
Thay motherboard ThinkPad L520 có lấy ngay không?
Nếu có sẵn bo mạch chủ laptop phù hợp, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần đúng biến thể theo cổng/FRU, kỹ thuật sẽ thông báo phương án phù hợp.
- Kiểm tra – tư vấn theo tình trạng máy.
- Thay motherboard, vệ sinh tản nhiệt và test theo checklist.
- Bàn giao sau khi xác nhận máy hoạt động ổn định.
Motherboard DAGC8EMB8D0 chính hãng & cam kết kỹ thuật
Bo mạch DAGC8EMB8D0 sử dụng tại Laptop LD là linh kiện đúng mã, lắp đặt và test đầy đủ sau khi thay.
- Kiểm tra nguồn, RAM, SATA và xuất hình trước khi bàn giao.
- Test chức năng theo checklist, chạy thử tải thực tế.
- Bảo hành 1 đổi 1 trong 30 ngày nếu lỗi phần cứng (theo chính sách).
Tư vấn – kiểm tra – báo giá trước khi thay. Hỗ trợ giao hàng toàn quốc.
Đánh giá khách hàng
Khách làm văn phòng tại Gò Vấp, TP.HCM: “ThinkPad L520 bị chập chờn nguồn, lúc lên lúc không. Thay bo mạch chủ laptop đúng mã DAGC8EMB8D0 xong máy bật ổn định, test LAN và USB đầy đủ trước khi nhận.”
Khách dùng tại Ninh Kiều, Cần Thơ: “Máy hay rớt ổ khi copy dữ liệu, sau khi thay mainboard laptop và test SATA copy file lớn thì dùng ổn định, không còn đứng máy.”
Câu hỏi thường gặp
Main ThinkPad L520 có nâng cấp CPU được không?
Có. Bo mạch dùng CPU socket rPGA988B nên có thể thay CPU tương thích Sandy Bridge (Gen 2) cùng nền tảng HM65.
Thay motherboard có ảnh hưởng dữ liệu ổ cứng không?
Dữ liệu nằm trên HDD/SSD. Khi thay bo mạch chủ laptop, ổ lưu trữ vẫn giữ nguyên nên dữ liệu không tự mất (trừ trường hợp ổ cứng sẵn có lỗi).
Main DAGC8EMB8D0 có dùng chung cho các dòng ThinkPad khác không?
Không nên. ThinkPad L520 có chuẩn khung, cổng và cáp riêng; cần đúng mainboard laptop theo model L520 để lắp vừa và hoạt động ổn định.
