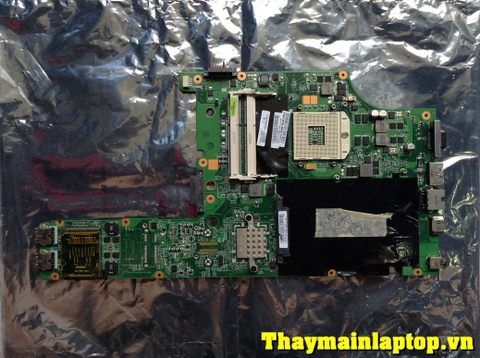

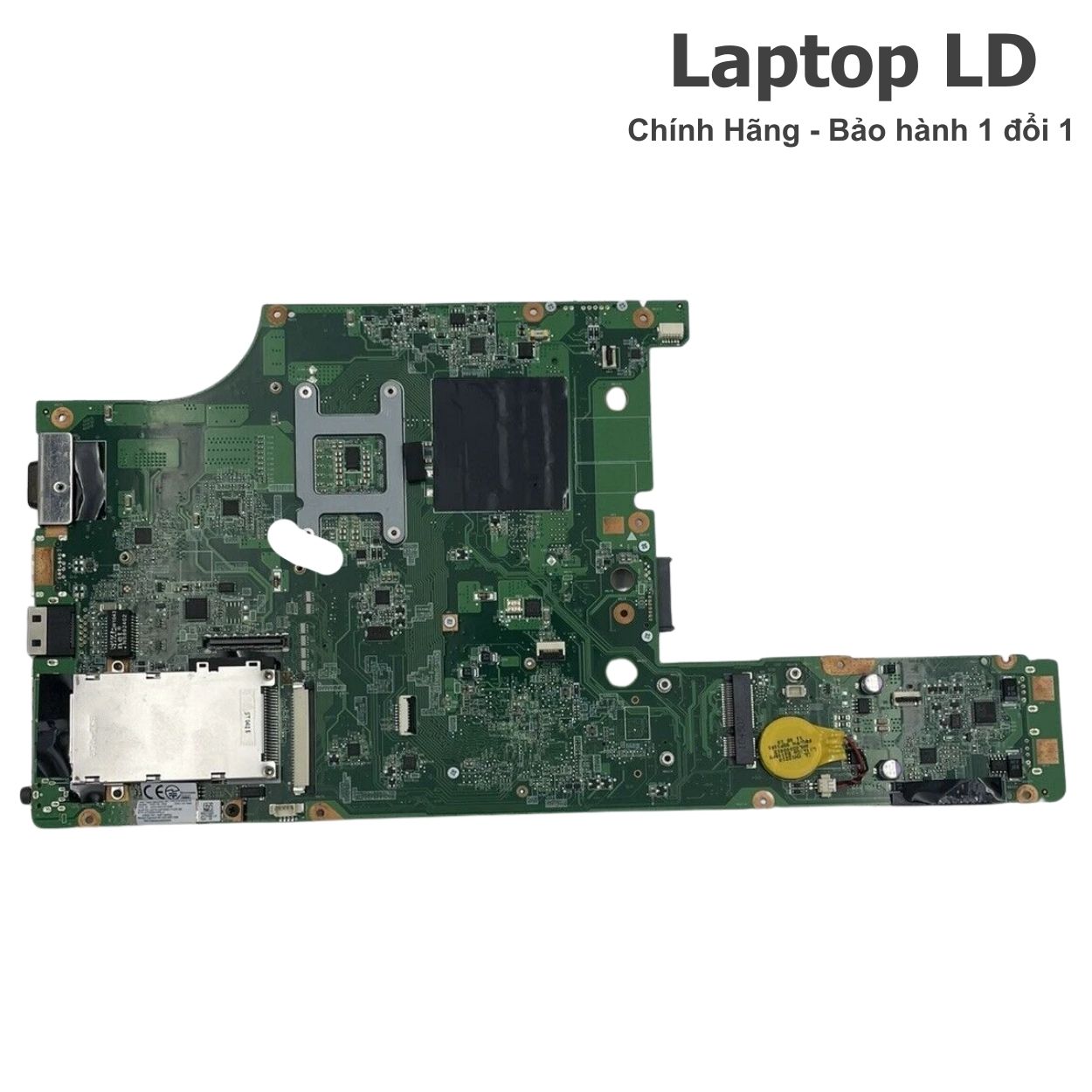

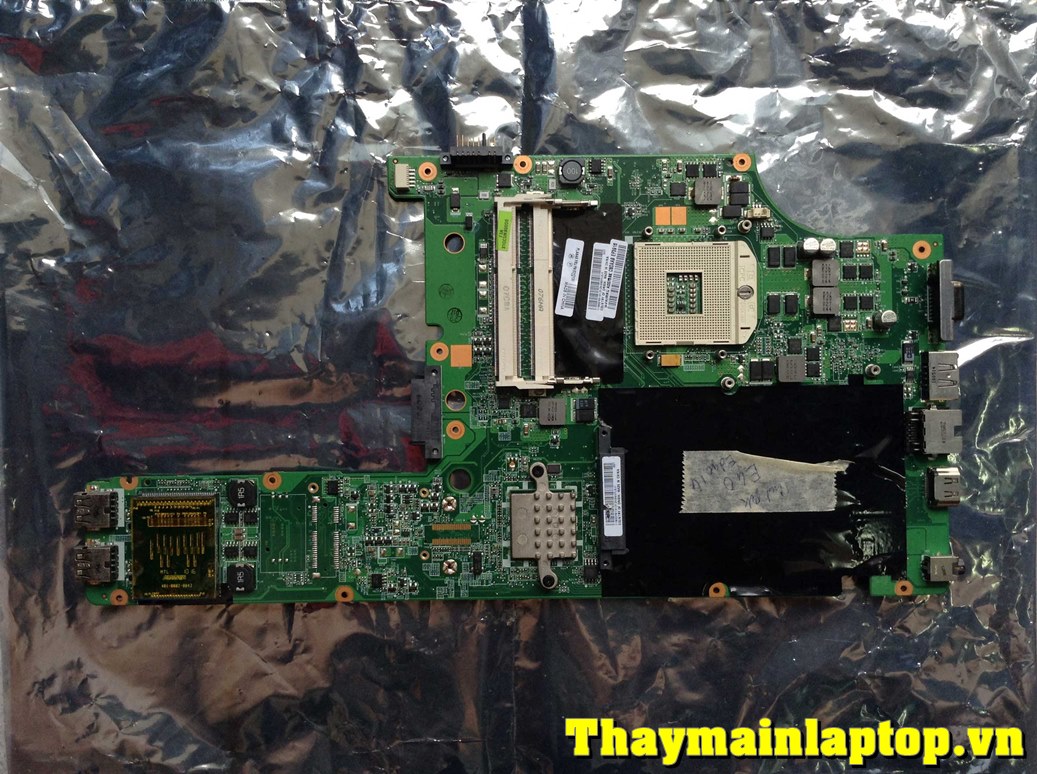

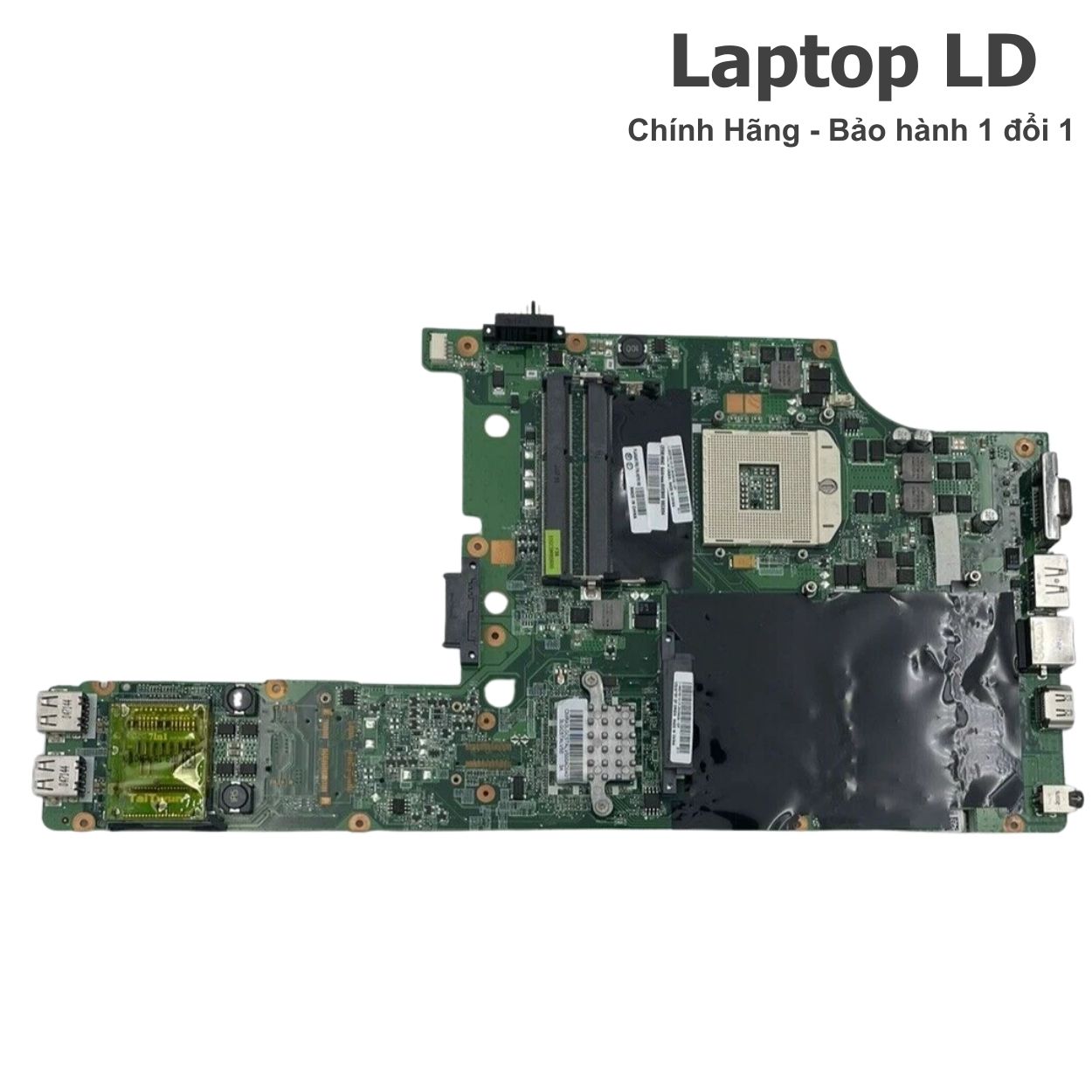

Main Lenovo ThinkPad Edge 14 / E40 – bo mạch chủ DA0GC5MB8F0 (GC5 – Intel HM55)
Bo mạch chủ laptop dành cho Lenovo ThinkPad Edge 14 (E40) thường gặp theo nền tảng Intel HM55 (Calpella) với mã board phổ biến DA0GC5MB8F0/GC5 (tùy biến thể UMA/DIS). Đây là dòng 14 inch thiên về công việc văn phòng – học tập, gọn hơn E50 (15.6") nhưng vẫn giữ các cổng “phục vụ công việc” như VGA/HDMI, LAN và cổng combo USB/eSATA để sao lưu dữ liệu. Khi mainboard laptop xuống cấp theo thời gian (nguồn/sạc, SATA, nhóm cổng I/O), thay đúng bo mạch hệ thống giúp máy hoạt động ổn định trở lại và giảm lỗi lặp theo nhịp.
👉 Phù hợp thay thế khi bo mạch chủ laptop gặp lỗi: không lên nguồn, lên nguồn nhưng không hiển thị, sạc chập chờn theo tư thế jack, nhận ổ cứng lúc có lúc không, hoặc các cổng USB/HDMI/VGA hoạt động không đều sau va chạm/oxy hóa.
🔎 Tham khảo: Lợi ích dùng main zin • Khi nào nên thay bo mạch? • Địa chỉ thay motherboard uy tín
Khi nào nên thay mainboard laptop Lenovo ThinkPad Edge 14 / E40 (DA0GC5MB8F0)?
Không phải lỗi nào cũng cần thay bo mạch hệ thống. Bạn nên cân nhắc thay mainboard laptop E40 khi gặp các trường hợp sau:
- Nhấn nút nguồn nhưng máy không có phản hồi (không lên đèn, quạt không quay hoặc bật lên rồi tắt ngay).
- Máy có dấu hiệu lên nguồn nhưng màn hình đen, không vào BIOS/boot menu dù đã thử RAM/ổ khác để loại trừ.
- Không sạc hoặc sạc chập chờn: nhận sạc theo tư thế, báo lúc sạc lúc không, hoặc báo lỗi adapter.
- Ổ HDD/SSD SATA nhận không ổn định, hay rớt ổ khi sao chép dữ liệu dung lượng lớn hoặc khi chạy lâu.
- Cổng USB/eSATA combo hoạt động chập chờn, rớt thiết bị theo nhịp; VGA/HDMI lúc nhận lúc không khi xuất màn ngoài.
- Bo mạch bị ẩm nước/oxy hóa lan rộng ở khu vực I/O, hoặc cháy nổ linh kiện nguồn khiến lỗi tái diễn.
Lợi ích khi thay bo mạch chủ DA0GC5MB8F0 tại Laptop LD
- Bo mạch đúng mã/đúng nền tảng cho ThinkPad Edge 14 (E40), đối chiếu đúng biến thể (UMA/DIS) trước khi lắp.
- Kiểm tra tương thích theo cấu hình máy: CPU socket, RAM DDR3, chuẩn SATA và hệ cổng VGA/HDMI/USB-eSATA.
- Hạn chế rủi ro dùng board “khác layout” dù nhìn giống, ưu tiên độ ổn định khi dùng lâu.
- Test theo checklist thực tế: nhận lưu trữ, xuất hình VGA/HDMI, test USB/eSATA và LAN trước khi bàn giao.
- Bảo hành 1 đổi 1 trong 30 ngày (lỗi phần cứng theo chính sách).
Lỗi thường gặp trên bo mạch hệ thống ThinkPad Edge 14 / E40 (GC5 – HM55)
- Sạc chập chờn theo tư thế đầu sạc, thường liên quan khu vực jack nguồn – mạch sạc trên main laptop.
- Máy lên nguồn nhưng không ra hình, cần tách kiểm tra nhánh RAM và đường xuất hình theo từng kênh (màn trong/VGA/HDMI).
- Ổ SATA nhận lúc có lúc không, copy file lớn dễ rớt ổ hoặc đứng máy, hay gặp khi tiếp xúc SATA kém hoặc ổ 2.5" lỏng caddy.
- Cổng USB/eSATA combo nhận thiết bị không ổn định hoặc rớt thiết bị khi truyền dữ liệu dài, liên quan cấp nguồn cổng và tín hiệu.
- VGA bị nhiễu/mất tín hiệu khi rung nhẹ dây, thường do mỏi chân cổng sau thời gian dùng máy chiếu.
- Máy chạy lâu nóng rồi đơ/tắt do tản nhiệt bẩn/keo khô, khiến nhiệt độ khối CPU tăng nhanh.
👉 Xem thêm: Lỗi bo mạch chủ laptop thường gặp
Hướng dẫn thay motherboard ThinkPad Edge 14 / E40 đúng kỹ thuật
👉 Xem hướng dẫn chi tiết: Hướng dẫn thay main laptop chi tiết
Thay mainboard laptop trên ThinkPad Edge 14/E40 cần làm đúng thứ tự vì máy có nhiều cáp/ốc theo “form ThinkPad”. Làm sai dễ gãy ngàm bàn phím, cắm lệch cáp màn hình hoặc bỏ sót cáp I/O khiến cổng hoạt động chập chờn:
- Tắt máy hoàn toàn, rút adapter 20V và tháo pin rời trước khi thao tác.
- Tháo đáy máy, phân loại ốc theo khu vực (nắp đáy – khay HDD – cụm bàn phím/palmrest) để tránh lắp nhầm.
- Tháo RAM và ổ SATA 2.5"; tiếp cận cụm bàn phím theo đúng ngàm và tháo palmrest để lộ bo mạch chủ laptop.
- Ngắt cáp theo thứ tự: cáp bàn phím, cáp touchpad, cáp loa, cáp màn hình, cáp USB/I-O… đúng chốt khóa.
- Tháo tản nhiệt, vệ sinh quạt/heatsink và thay keo tản nhiệt trước khi lắp motherboard mới.
- Lắp bo mạch hệ thống, test sơ bộ: vào BIOS, nhận RAM/ổ SATA, thử xuất hình VGA/HDMI trước khi ráp hoàn thiện.
Khuyến nghị không tự thay tại nhà nếu không có dụng cụ và kinh nghiệm, vì chỉ cần cong chân socket/cắm lệch cáp là phát sinh lỗi khó dò sau khi ráp.
Thông số kỹ thuật bo mạch chủ ThinkPad Edge 14 / E40 (DA0GC5MB8F0 – HM55)
| Mã bo mạch | DA0GC5MB8F0 (GC5 – gặp theo từng biến thể UMA/DIS) |
|---|---|
| Dòng máy | Lenovo ThinkPad Edge 14 / E40 |
| Chipset | Intel HM55 |
| CPU |
Socket rPGA988A (Socket G1) Hỗ trợ Intel Core i3/i5/i7 thế hệ 1 (Arrandale) tùy cấu hình Một số cấu hình dùng Intel Pentium Dual-Core (tùy máy) |
| GPU |
Intel HD Graphics (theo CPU) ATI Mobility Radeon (tùy cấu hình, có biến thể VGA rời) |
| Khe RAM |
2 khe SO-DIMM DDR3 Bus phổ biến 1066MHz / 1333MHz (tùy CPU và RAM) Dung lượng tối đa 8GB |
| Lưu trữ |
1 khe SATA 2.5 inch HDD 2.5" • SSD SATA 2.5" |
| Màn hình |
14.0 inch LED 1366×768 (HD) |
| Cổng kết nối |
USB 2.0 USB 2.0 / eSATA combo HDMI VGA (D-Sub) LAN RJ45 Audio combo 3.5mm Đọc thẻ SD/Media (tùy máy) |
| Kết nối mạng |
LAN Gigabit Wi-Fi (tùy card theo cấu hình) Bluetooth (tùy card theo cấu hình) |
| Âm thanh | HD Audio |
| Tản nhiệt | Quạt + heatsink + ống đồng |
| Adapter |
20V 65W / 90W (tùy cấu hình CPU/GPU) |
Lưu ý: E40 có thể có nhiều biến thể bo mạch (UMA/DIS, layout cổng, card Wi-Fi). Khi thay cần đối chiếu đúng phiên bản thực tế của máy để tránh lệch cổng hoặc thiếu header.
Kinh nghiệm thay bo mạch chủ ThinkPad Edge 14 / E40
- Kiểm tra adapter 20V đúng chuẩn và đúng công suất (65W/90W) trước khi kết luận lỗi sạc trên motherboard.
- Test RAM theo từng khe SO-DIMM để loại trừ lỗi tiếp xúc hoặc lỗi khe gây boot chập chờn.
- Kiểm tra lỗi rớt ổ bằng cách thử SSD/HDD khác và test copy file lớn để phân biệt lỗi thiết bị lưu trữ hay lỗi đường SATA.
- Test xuất hình cả VGA và HDMI vì Edge 14/E40 hay dùng trình chiếu; cổng có thể lỗi “theo kênh” chứ không lỗi toàn bộ.
- Sau khi thay main laptop, vệ sinh quạt và thay keo tản nhiệt giúp máy ổn định khi chạy lâu, hạn chế đơ/tắt do nóng.
Quy trình thay mainboard laptop ThinkPad Edge 14 / E40 tại Laptop LD
👉 Xem chi tiết: Quy trình thay main tại Laptop LD
- Tiếp nhận máy, kiểm tra nhanh: nguồn vào 20V, tình trạng sạc, hiển thị, nhận RAM/ổ SATA và nhóm cổng hay dùng (USB/eSATA, VGA/HDMI, LAN).
- Khoanh vùng lỗi theo triệu chứng: lỗi nguồn – sạc, lỗi xuất hình, lỗi nhận lưu trữ SATA, lỗi cổng USB/eSATA do va chạm hoặc oxy hóa.
- Tháo máy đúng thứ tự ThinkPad: tháo pin rời → tháo đáy → tháo HDD/RAM → tháo bàn phím/palmrest → ngắt cáp và tách bo mạch chủ laptop.
- Vệ sinh tản nhiệt, làm sạch bụi quạt/heatsink và thay keo tản nhiệt trước khi lắp motherboard mới.
- Lắp bo mạch hệ thống, cố định khung, kiểm tra cáp màn hình và cáp I/O; test sơ bộ lên nguồn – vào BIOS – nhận RAM/ổ trước khi ráp kín.
- Chạy test theo checklist: xuất hình, nhận lưu trữ, test USB/eSATA, LAN, audio và chạy ổn định liên tục trước khi bàn giao.
Checklist test sau khi thay
- Test nguồn & sạc: nhận adapter 20V, sạc ổn định, không chập chờn khi rung nhẹ jack; kiểm tra báo pin và chế độ sạc.
- Test hiển thị: màn trong ổn định; thử VGA và HDMI để xác nhận xuất hình theo từng cổng, tránh lỗi “lúc có lúc không”.
- Test RAM: nhận đủ dung lượng; thử từng khe (đổi vị trí thanh RAM) và khởi động lại nhiều lần để kiểm tra lỗi ngẫu nhiên.
- Test lưu trữ SATA: nhận HDD/SSD; sao chép file dung lượng lớn 5–10 phút để kiểm tra rớt ổ/đứng máy.
- Test USB: kiểm tra từng cổng bằng USB/chuột/ổ cứng ngoài; riêng cổng USB/eSATA combo test cả chế độ USB và eSATA nếu có thiết bị phù hợp.
- Test mạng & âm thanh: LAN, Wi-Fi (nếu có), loa và jack tai nghe/mic; đảm bảo nhận thiết bị ổn định.
- Chạy liên tục 20–30 phút với nhiều tác vụ (mở ứng dụng, copy dữ liệu, xem video) để theo dõi nhiệt độ và độ ổn định tổng thể.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Giá thay bo mạch chủ laptop ThinkPad Edge 14 / E40 bao nhiêu?
Chi phí thay mainboard laptop ThinkPad Edge 14/E40 phụ thuộc vào biến thể bo mạch (UMA/DIS), tình trạng linh kiện và cấu hình thực tế (CPU, có/không VGA rời, tình trạng cổng I/O). Trung tâm kiểm tra và báo giá trước khi thay thế.
- Giá bao gồm công thay, vệ sinh tản nhiệt và kiểm tra tổng thể.
- Báo giá rõ ràng trước khi thực hiện.
- Không phát sinh chi phí nếu không đồng ý thay.
Để có giá chính xác, bạn nên mang máy đến trung tâm để kiểm tra và xác định đúng phiên bản board của E40 theo máy.
Thay motherboard ThinkPad Edge 14 / E40 có lấy ngay không?
Nếu có sẵn bo mạch chủ laptop đúng mã và đúng biến thể, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần đúng phiên bản theo layout cổng hoặc theo cấu hình VGA, kỹ thuật sẽ trao đổi phương án phù hợp trước khi tiến hành.
- Kiểm tra – tư vấn theo đúng lỗi thực tế.
- Thay bo mạch hệ thống, vệ sinh tản nhiệt và test theo checklist.
- Bàn giao sau khi xác nhận máy hoạt động ổn định và các cổng hoạt động đều.
Motherboard ThinkPad Edge 14 / E40 chính hãng & cam kết kỹ thuật
Bo mạch hệ thống dùng cho E40 tại Laptop LD là linh kiện đúng mã/đúng nền tảng, lắp đặt và test đầy đủ sau khi thay.
- Kiểm tra nguồn vào 20V, mạch sạc và tình trạng jack nguồn trước khi bàn giao.
- Test nhận RAM theo từng khe, test ổ SATA và test sao chép file lớn để hạn chế lỗi rớt ổ.
- Test xuất hình VGA/HDMI và test cổng USB/eSATA theo checklist thực tế.
- Bảo hành 1 đổi 1 trong 30 ngày nếu lỗi phần cứng (theo chính sách).
Tư vấn – kiểm tra – báo giá trước khi thay. Hỗ trợ giao hàng toàn quốc.
Đánh giá khách hàng
Khách mang đi học: “Máy E40 trước hay chập chờn sạc và rớt ổ khi copy. Thay mainboard laptop xong sạc ổn định, copy dữ liệu qua cổng USB/eSATA mượt hơn.”
Phản hồi kỹ thuật: “Đã test sạc 20V theo tư thế jack, test RAM theo từng khe, test SATA copy file lớn và kiểm tra VGA/HDMI – USB/eSATA trước khi bàn giao.”
Câu hỏi thường gặp
ThinkPad Edge 14/E40 dùng main laptop HM55 hỗ trợ tối đa bao nhiêu RAM?
Với HM55, Edge 14/E40 thường có 2 khe SO-DIMM DDR3 và mức tối đa phổ biến là 8GB (tùy CPU/RAM tương thích). Khi thay bo mạch chủ laptop, kỹ thuật sẽ test nhận đủ dung lượng và khởi động lại nhiều lần để đảm bảo ổn định.
Thay bo mạch hệ thống có làm mất dữ liệu trong HDD/SSD không?
Dữ liệu nằm trên HDD/SSD. Khi thay motherboard, ổ lưu trữ được giữ lại và lắp sang; sau đó cần test nhận ổ và sao chép thử để chắc chắn không rớt ổ khi tải.
Vì sao E40 cần test kỹ cổng USB/eSATA combo sau khi thay mainboard laptop?
Đây là cổng hay dùng để sao lưu dữ liệu và cắm ổ ngoài. Nếu cấp nguồn cổng yếu hoặc tín hiệu không ổn định sẽ dễ rớt thiết bị khi copy file lớn, vì vậy phải test thực tế bằng thiết bị thật trước khi bàn giao.
