Laptop LD • Main Lenovo ThinkPad E14 / E15 Gen 4 AMD
Thay main Lenovo ThinkPad E14 / E15 Gen 4 Ryzen 5 5625U NM-E501 đúng mã
Đúng nền bo LCFC JE443/JE543 NM-E501 Rev 0.3, CPU AMD Ryzen 5 5625U, AMD Radeon Graphics tích hợp và 8GB RAM DDR4-3200 hàn trên main. Bo còn một khe SO-DIMM nâng cấp, hai vị trí SSD M.2 và USB-C hỗ trợ dữ liệu, DisplayPort 1.2 cùng Power Delivery 3.0. Lenovo FRU 5B21H55285 được xác nhận rõ cho ThinkPad E14 Gen 4 AMD Type 21EB/21EC; khi dùng cho E15 Gen 4 Type 21ED/21EE phải đối chiếu tem FRU, revision, đầu cáp và chassis thực tế.
- JE443 / JE543
- Ryzen 5 5625U
- 6 nhân 12 luồng
- DDR4-3200
- 2 khe SSD M.2
- USB-C DP/PD
Xác thực kỹ thuật: Lenovo công bố E14/E15 Gen 4 AMD dùng Ryzen 5 5625U, Radeon Graphics, 8GB RAM hàn + một khe DDR4, tối đa 40GB, hai khe M.2, pin 45Wh/57Wh và sạc USB-C 65W. Sơ đồ kỹ thuật xác nhận LCFC NM-E501 Rev 0.3 cho nền E14/E15 Gen 4 AMD Barcelo FP6, GPU UMA. FRU phải khóa theo tem bo thực tế.

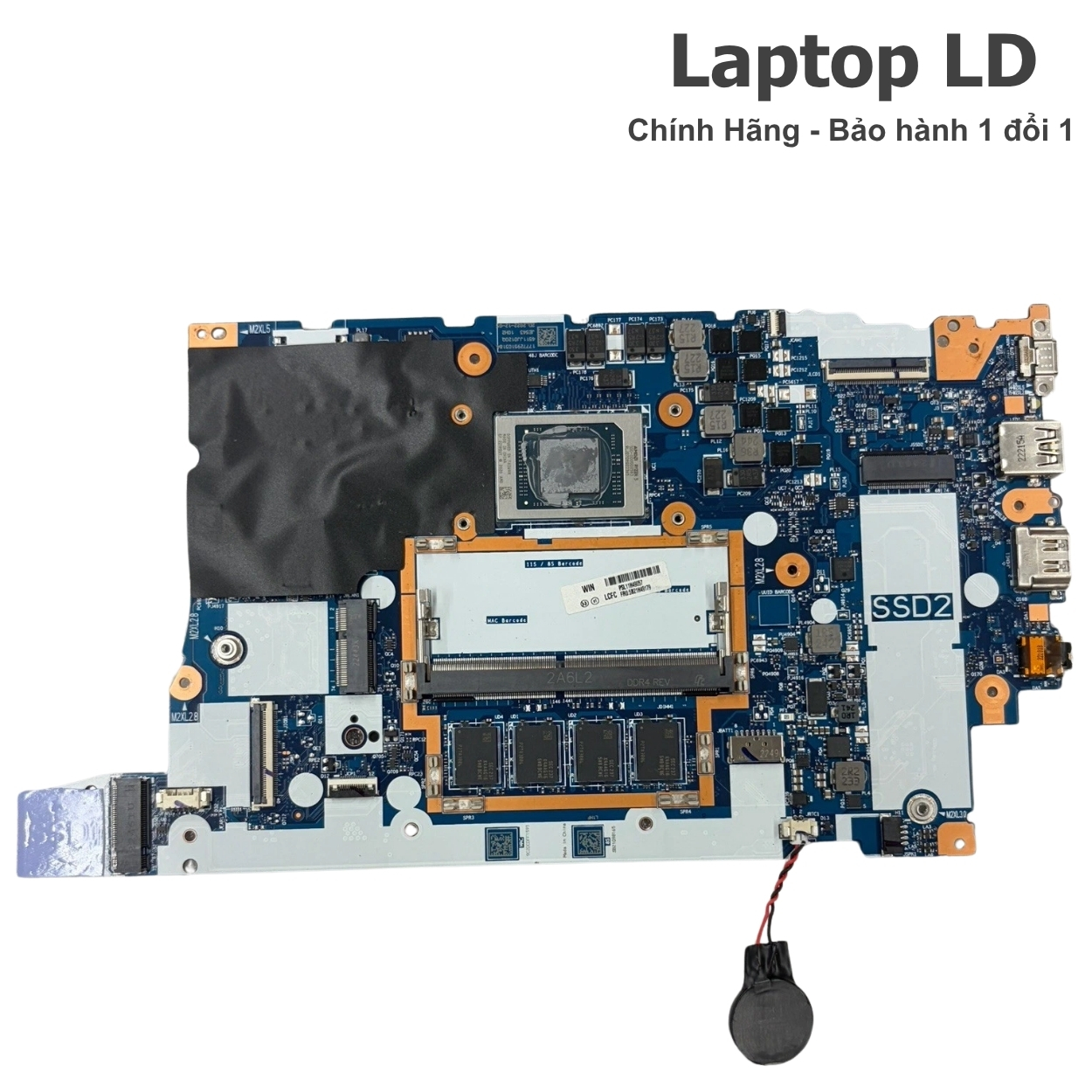

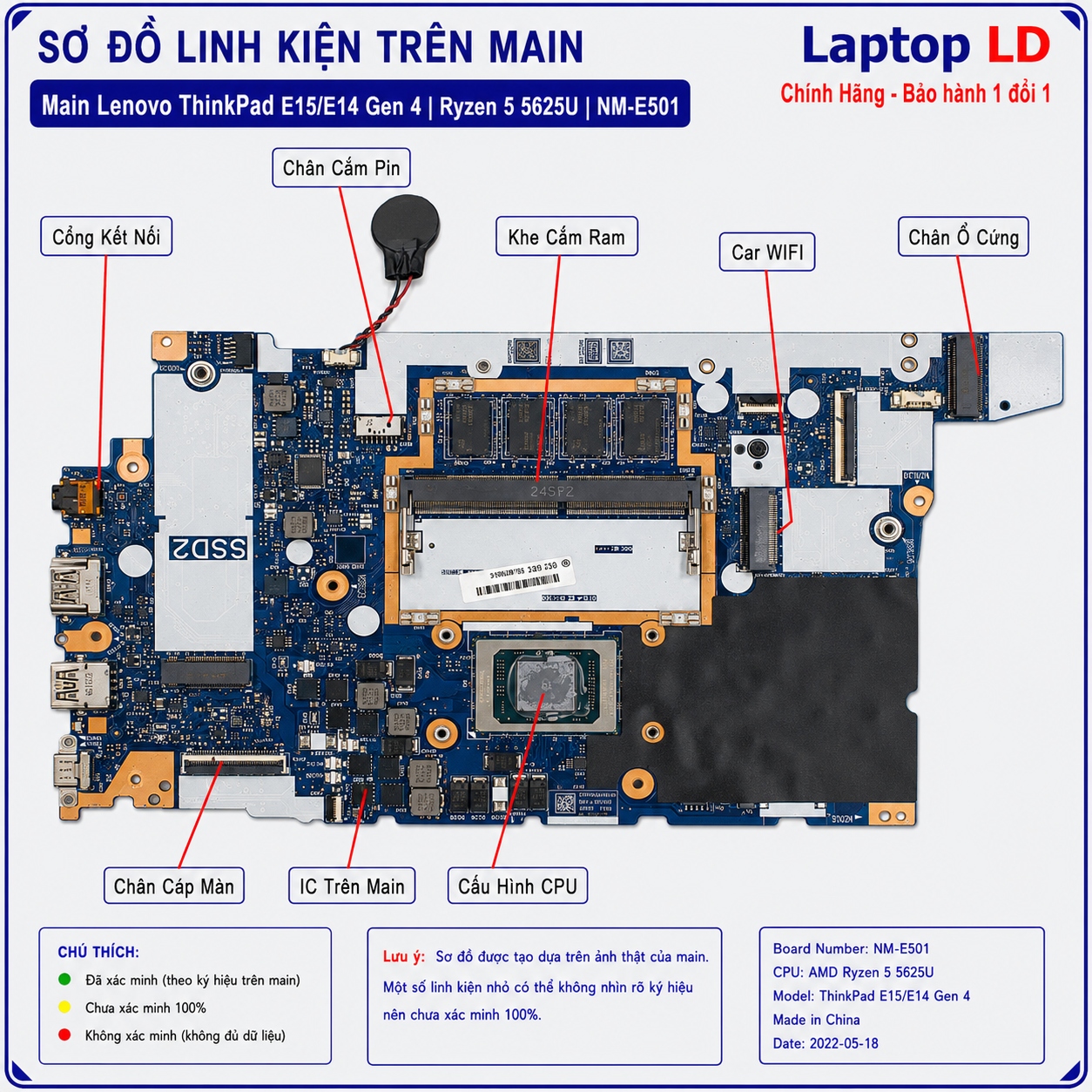

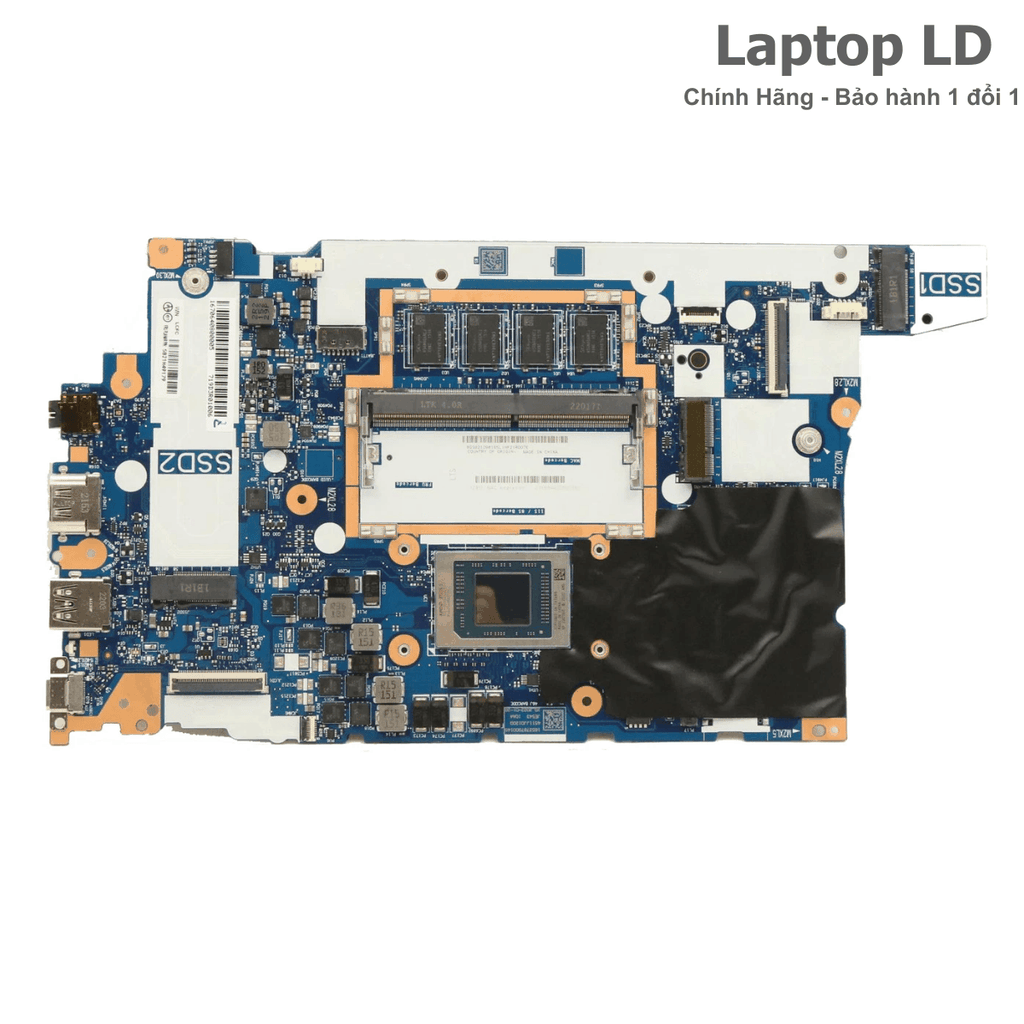

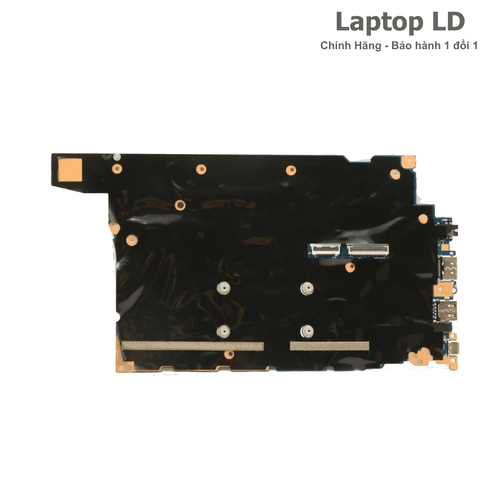

Vị trí linh kiện và ảnh tổng thể main Lenovo ThinkPad E14 / E15 Gen 4 Ryzen 5 5625U NM-E501
Ảnh thực tế giúp nhận biết CPU Ryzen 5 5625U, cụm RAM 8GB onboard, khe SO-DIMM DDR4, hai vị trí SSD M.2, module Wi-Fi, mạch sạc USB-C, HDMI, LAN RJ-45, hai USB-A, audio, DC-in USB-C và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa, camera cùng cảm biến vân tay tùy cấu hình.
Cần gửi gì để Laptop LD báo đúng main?
NM-E501 có các biến thể Ryzen 3 5425U, Ryzen 5 5625U và Ryzen 7 5825U; đồng thời E14 và E15 khác chassis, cáp bàn phím và cụm số. Chỉ mã PCB chưa đủ để khóa đúng bo.
Thông tin nên gửi trước
- Ảnh tem đáy ghi rõ E14 Gen 4 Type 21EB/21EC hoặc E15 Gen 4 Type 21ED/21EE.
- Ảnh Machine Type Model, serial và hai mặt bo mạch cũ.
- Ảnh rõ JE443/JE543 NM-E501 Rev 0.3 và tem Lenovo FRU.
- Ảnh khu vực Ryzen 5 5625U, RAM onboard và khe SO-DIMM.
- Ảnh hai khe SSD M.2, module Wi-Fi và đầu cáp màn hình.
- Ảnh USB-C, HDMI, LAN, USB-A, audio và đầu nguồn.
- Ảnh pin 45Wh/57Wh và adapter USB-C 65W.
- Mô tả lỗi nguồn, RAM, SSD, hình ảnh, USB-C, HDMI, LAN hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Khóa đúng Ryzen 5 5625U và RAM onboard 8GB.
- Phân biệt E14 Type 21EB/21EC với E15 Type 21ED/21EE.
- Đối chiếu đúng Lenovo FRU 5B21H55285 hoặc FRU theo lô máy.
- Tránh nhầm Ryzen 3 5425U hoặc Ryzen 7 5825U.
- Xác định đúng cáp bàn phím, touchpad và màn hình theo chassis.
- Rút ngắn thời gian kiểm tra và tránh mua sai board/revision.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá được báo theo CPU, dung lượng RAM onboard, Lenovo FRU, revision, tình trạng bo và gói bảo hành.
Công lắp
Kiểm tra adapter USB-C 65W, pin, RAM, hai SSD, Wi-Fi, màn hình, USB-C DP/PD, HDMI, LAN và USB-A.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày; có gói mở rộng lên tới 24 tháng.
Thời gian xử lý
Bo từng sửa BIOS/EC, USB-C, nguồn CPU, RAM hoặc vào nước cần kiểm tra sâu hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng E14/E15 Gen 4 AMD, Ryzen 5 5625U, NM-E501, FRU và revision.
- Xác nhận đúng 8GB RAM onboard + một khe SO-DIMM.
- Kiểm tra hai SSD M.2, USB-C DP/PD, HDMI, LAN, Wi-Fi, camera, bàn phím và nhiệt độ.
- Không dùng FRU E14 cho E15 nếu tem và đầu cáp không khớp.
- Có phiếu bảo hành, giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Lenovo NM-E501 Ryzen 5 5625U dùng cho máy nào?
Tương thích đã có căn cứ
- Lenovo ThinkPad E14 Gen 4 AMD Type 21EB/21EC.
- Lenovo ThinkPad E15 Gen 4 AMD Type 21ED/21EE khi FRU và đầu cáp khớp.
- CPU AMD Ryzen 5 5625U onboard.
- Board LCFC JE443/JE543 NM-E501 Rev 0.3.
- AMD Radeon Graphics tích hợp, GPU UMA.
- 8GB DDR4-3200 onboard + một khe SO-DIMM, tối đa 40GB.
- Hai khe SSD M.2 PCIe 3.0 x4 về băng thông hệ thống.
- USB-C 5Gbps có DisplayPort 1.2 và Power Delivery 3.0.
Không nên thay chéo khi chưa kiểm
- Không nhầm Ryzen 5 5625U với Ryzen 3 5425U hoặc Ryzen 7 5825U.
- Không nhầm NM-E501 AMD với bo ThinkPad E14/E15 Gen 4 phiên bản Intel.
- Không ghi hai khe RAM; máy có RAM hàn + một khe SO-DIMM.
- Không ghi GPU rời; nền này dùng Radeon Graphics UMA.
- Không ghi USB4 hoặc Thunderbolt; USB-C chỉ là USB 3.2 Gen 1.
- Không ghi đầu đọc thẻ nhớ; Lenovo công bố không có card reader.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, RAM, SSD, màn hình và module Wi-Fi.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | E14 Gen 4 AMD Type 21EB/21EC hoặc E15 Gen 4 AMD Type 21ED/21EE. | Nhầm phiên bản Intel hoặc Gen 3/Gen 5. |
| Board number | LCFC JE443/JE543 NM-E501 Rev 0.3. | Nhầm bo ThinkPad E14/E15 Gen 4 phiên bản Intel hoặc board IdeaPad cùng CPU. |
| Lenovo FRU | 5B21H55285 xác nhận rõ cho E14 Ryzen 5 5625U 8GB; E15 phải kiểm tem thật. | Tự khóa FRU E14 cho E15. |
| CPU | Ryzen 5 5625U, 6 nhân, 12 luồng, tối đa 4,30GHz. | Nhầm Ryzen 5 PRO 5675U hoặc Ryzen 7 5825U. |
| GPU | AMD Radeon Graphics tích hợp, 7 nhân đồ họa, tối đa 1800MHz. | Ghi GPU rời hoặc VRAM riêng. |
| RAM | 8GB onboard + 1 khe DDR4-3200, tối đa 40GB. | Ghi hai khe RAM hoặc RAM LPDDR4X. |
| SSD | 1 khe M.2 2242 + 1 khe M.2 2280; cả hai giới hạn gần PCIe 3.0 x4. | Ghi hai khe 2242 hoặc PCIe 4.0 chạy đủ tốc độ. |
| Cổng | USB-C 5Gbps DP1.2/PD3.0, USB-A 5Gbps, USB-A 2.0, HDMI 1.4b, RJ-45 và audio. | Ghi Thunderbolt, USB4 hoặc HDMI 2.1. |
| Pin và sạc | Pin 45Wh hoặc 57Wh; adapter USB-C 65W PD 3.0. | Dùng sạc USB-C thiếu công suất hoặc sai chuẩn PD. |
Hướng dẫn tránh mua nhầm main
Xem hướng dẫn chọn main laptop đúng mã để chụp FRU, mã PCB, CPU, RAM onboard, SSD và cụm cổng.

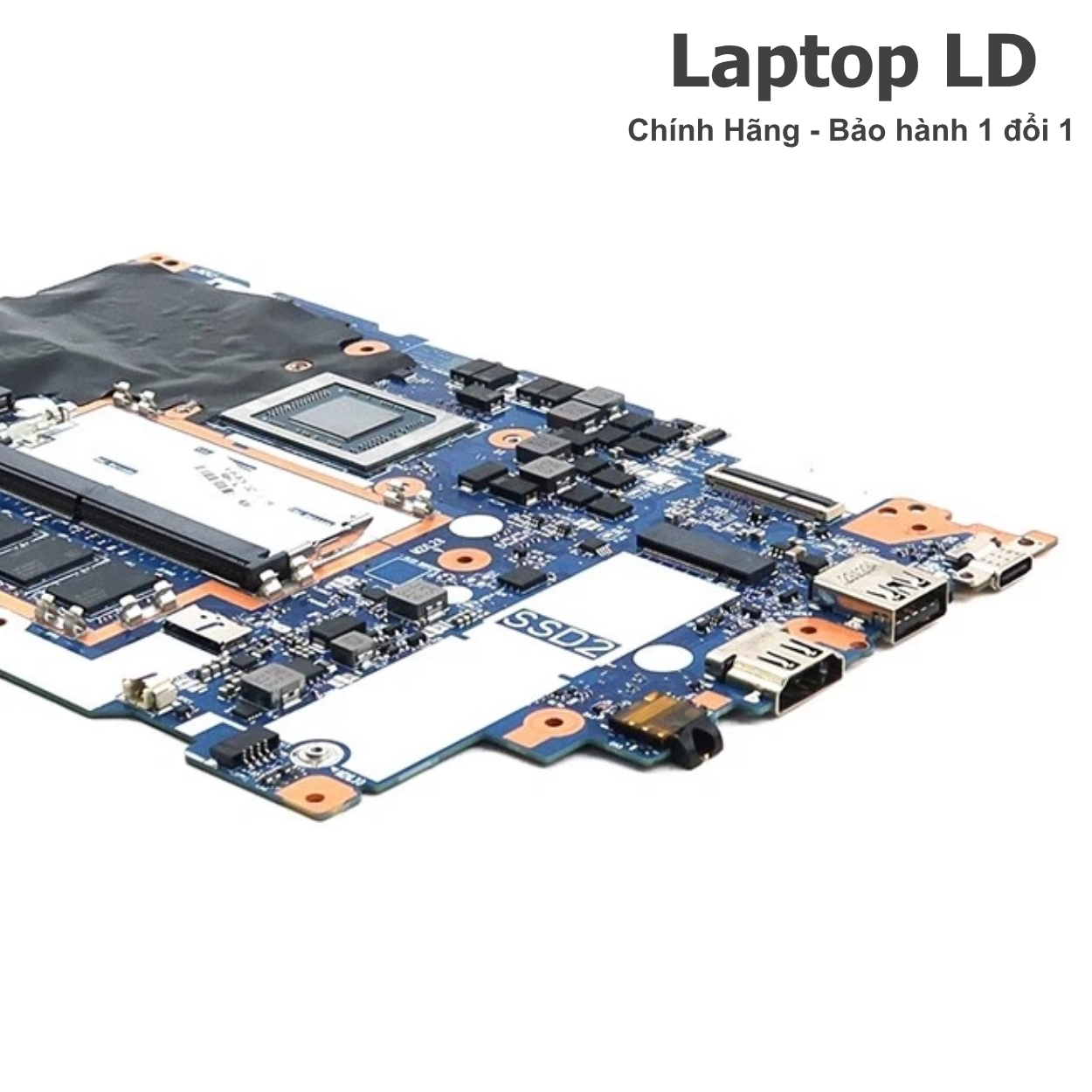

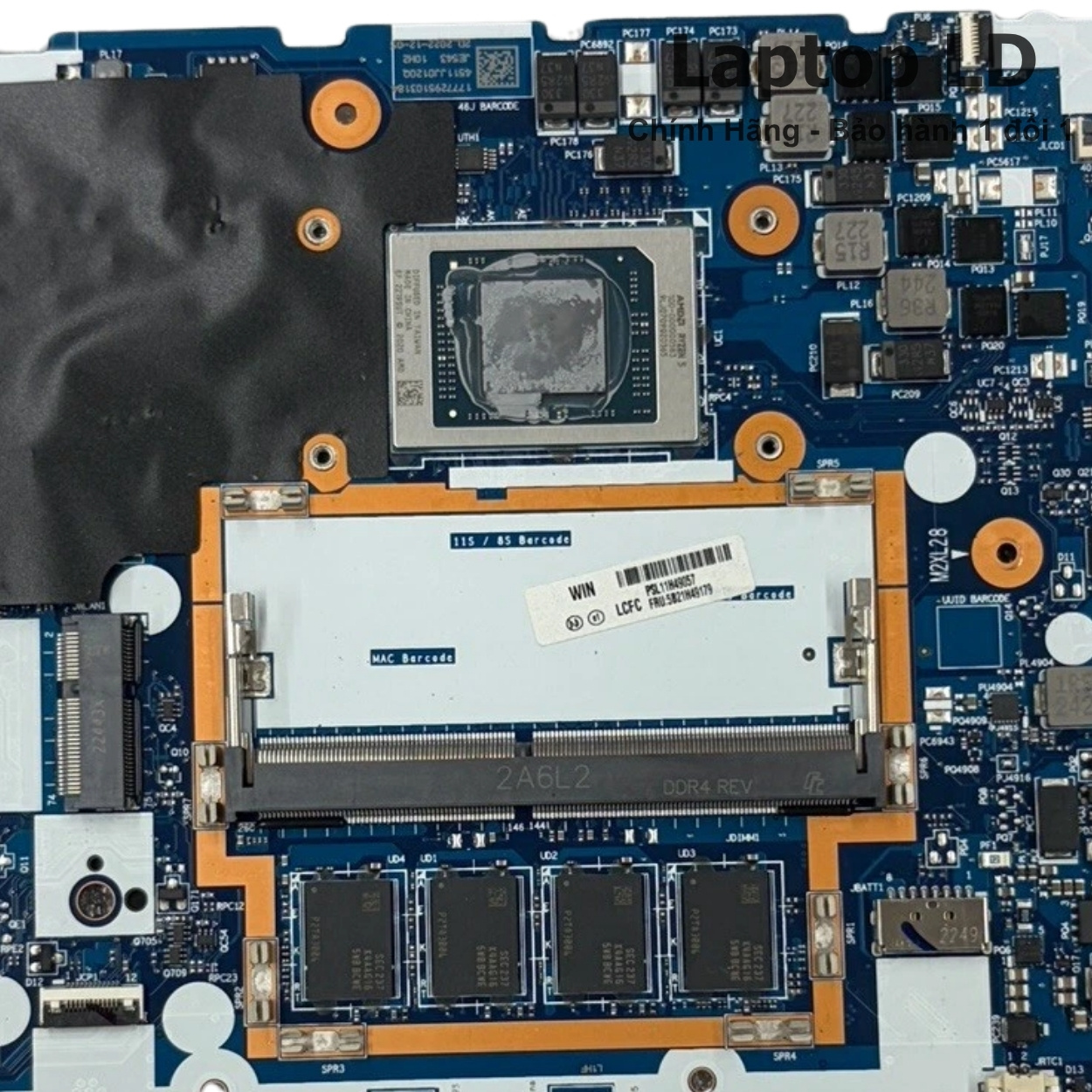

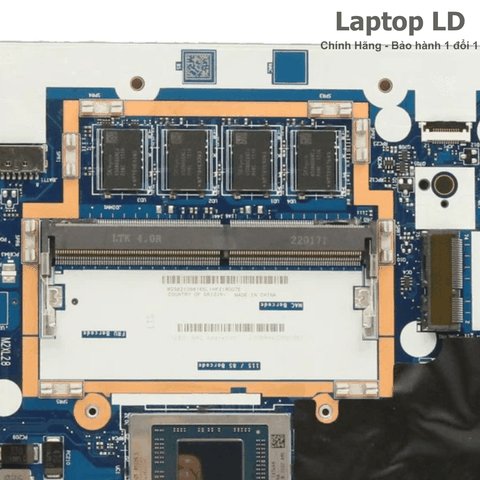

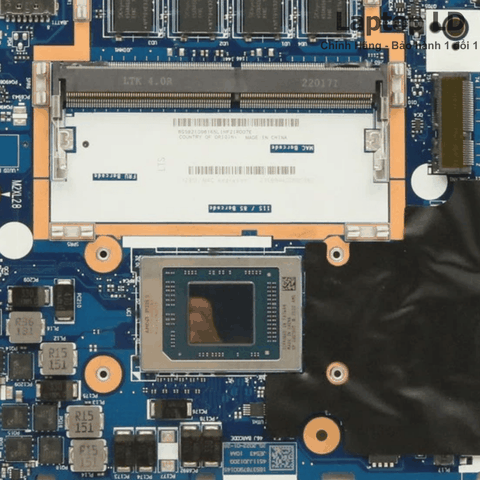

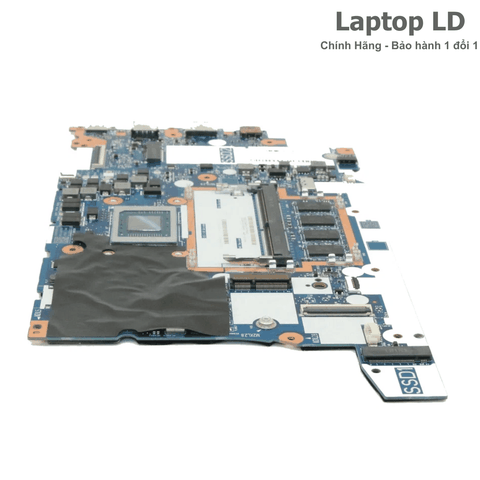

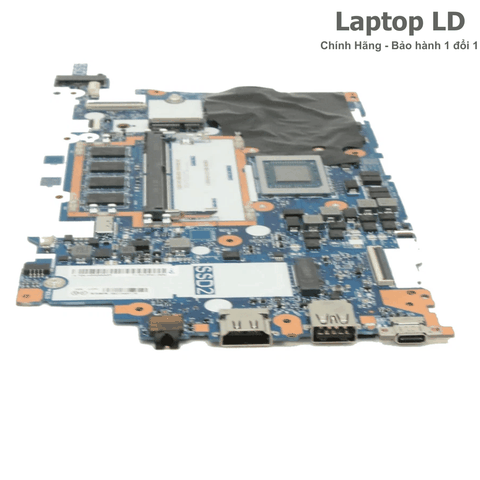

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Lenovo NM-E501
Nhóm ảnh giúp đối chiếu Ryzen 5 5625U, RAM 8GB onboard, khe SO-DIMM DDR4, hai khe SSD M.2, Wi-Fi, USB-C DP/PD, HDMI, LAN và mạch nguồn.
Dấu hiệu nên kiểm tra bo mạch Lenovo ThinkPad E14 / E15 Gen 4 AMD
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi hoặc chỉ sáng đèn rồi tắt.
- Không nhận adapter USB-C 65W hoặc sạc chập chờn.
- Máy báo sạc nhưng pin không tăng.
- USB-C nóng, lỏng hoặc chập sau khi dùng dock/sạc kém chất lượng.
- Nguồn chờ có nhưng không khởi tạo đủ nguồn CPU/RAM.
- Máy tự tắt khi xuất hình hoặc chạy tải.
Lỗi RAM, SSD và BIOS
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- RAM onboard hoặc khe SO-DIMM lỗi gây không POST/xanh màn.
- Không nhận một trong hai SSD M.2.
- Mất SSD sau sleep hoặc lỗi BitLocker.
- BIOS/EC lỗi sau cập nhật hoặc mất nguồn.
- Máy chỉ nhận RAM onboard hoặc sai dung lượng.
Lỗi hình ảnh, mạng và ngoại vi
- AMD Radeon Graphics mất nhận hoặc driver lỗi.
- HDMI hoặc USB-C DisplayPort không xuất hình.
- LAN, USB-A, USB-C hoặc audio mất nhận.
- Màn hình chớp, sọc hoặc mất đèn nền.
- Wi-Fi/Bluetooth, camera, mic, loa hoặc bàn phím mất nhận.
- Máy vào nước làm oxy hóa mạch USB-C và nguồn RAM.
Nên sửa hay thay bo mạch Lenovo NM-E501?
Cần loại trừ adapter USB-C, pin, thanh SO-DIMM, SSD, màn hình và module Wi-Fi trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở USB-C, HDMI, LAN, USB-A hoặc linh kiện bảo vệ.
- BIOS/EC lỗi có thể nạp lại và CPU chưa chập.
- Không nhận SSD do socket, nguồn 3,3V hoặc đường PCIe.
- Khe SO-DIMM lỗi nhưng RAM onboard và CPU còn ổn định.
- Oxy hóa nhẹ được phát hiện sớm.
- Chi phí sửa hợp lý và khả năng ổn định cao.
Nên thay bo mạch khi cần ổn định hơn
- Ryzen 5 5625U lỗi nặng hoặc chập nguồn lõi.
- RAM onboard lỗi nhiều chip hoặc đứt bus dữ liệu.
- Chập nặng mạch USB-C, nguồn CPU hoặc nguồn chính.
- Main cong, cháy, đứt mạch nhiều lớp hoặc ăn mòn diện rộng.
- Bo đã sửa nhiều lần nhưng lỗi tái phát.
- Chi phí sửa sâu gần bằng main thay thế đã test đầy đủ.
Thông số kỹ thuật chính
Thông số dưới đây áp dụng cho NM-E501 Ryzen 5 5625U bản 8GB onboard UMA. Lenovo FRU, revision, chassis E14/E15 và màn hình phải kiểm theo máy thực tế.
| Tên sản phẩm | Main Lenovo ThinkPad E14 / E15 Gen 4 AMD Ryzen 5 5625U board NM-E501 |
|---|---|
| Dòng máy tương thích | ThinkPad E14 Gen 4 AMD Type 21EB/21EC; E15 Gen 4 AMD Type 21ED/21EE khi FRU và đầu cáp khớp |
| Board number | LCFC JE443/JE543 NM-E501 Rev 0.3 |
| Lenovo FRU | 5B21H55285 xác nhận cho E14 Gen 4 Ryzen 5 5625U 8GB; E15 phải đối chiếu tem bo thực tế |
| CPU | AMD Ryzen 5 5625U onboard, 6 nhân, 12 luồng, xung cơ bản 2,30GHz, Boost tối đa 4,30GHz, 3MB L2 + 16MB L3, TDP mặc định 15W |
| GPU / VGA | AMD Radeon Graphics tích hợp, 7 nhân đồ họa, xung tối đa 1800MHz, dùng chung RAM hệ thống; không có GPU/VRAM rời |
| RAM hỗ trợ | 8GB DDR4-3200 hàn trên main + 1 khe SO-DIMM DDR4-3200; dual-channel capable, tối đa 40GB theo Lenovo |
| Ổ cứng hỗ trợ | 2 khe M.2: 1 khe 2242 PCIe 3.0 x4 và 1 khe 2280 PCIe 3.0 x4; SSD Gen4 lắp vào sẽ chạy gần giới hạn Gen3 của hệ thống |
| Khe trên main | 1 khe SO-DIMM, 2 khe SSD M.2, khe WLAN M.2, đầu pin, màn hình, bàn phím, touchpad, loa, quạt, camera và cảm biến vân tay tùy cấu hình |
| Cổng ngoài | 1 USB-C 3.2 Gen1 5Gbps có DisplayPort 1.2 và Power Delivery 3.0; 1 USB-A 5Gbps Always On; 1 USB-A 2.0; HDMI 1.4b; LAN RJ-45; audio 3,5mm |
| Màn hình tương thích | E14: 14 inch FHD 1920×1080; E15: 15,6 inch FHD 1920×1080; có tùy chọn IPS/TN và cảm ứng tùy MTM |
| Mạng và kết nối | LAN Gigabit, Wi-Fi 6 hoặc Wi-Fi 6E và Bluetooth tùy module/SKU |
| Pin | Pin lithium-polymer 45Wh hỗ trợ Rapid Charge hoặc pin 57Wh |
| Sạc | Adapter USB-C 65W, hỗ trợ Power Delivery 3.0 |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu; có gói mở rộng tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn | Adapter USB-C 65W, pin, cổng USB-C, nguồn chờ hoặc chập nguồn chính. | Thử sạc PD chuẩn, ngắt pin và đo dòng chờ. |
| Không nhận sạc USB-C | Cáp/củ sạc, chân cổng, controller PD, đường CC hoặc MOSFET đầu vào. | Thử củ/cáp PD khác, đo VBUS/CC và theo dõi đàm phán nguồn. |
| Treo logo | BIOS/EC, RAM, SSD, CPU hoặc thiết bị ngoại vi. | Tháo SSD, tháo thanh SO-DIMM và reset BIOS. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, RAM onboard, nguồn RAM, BIOS hoặc CPU. | Thử thanh chuẩn, kiểm khe và nguồn RAM. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe. | Đổi ổ giữa hai khe, thử SSD chuẩn và kiểm BIOS. |
| Không xuất hình | Panel, cáp eDP, HDMI/USB-C, iGPU hoặc nguồn màn. | Thử màn ngoài, kiểm cáp/panel và nguồn màn. |
| Mất LAN/USB-C/HDMI | Cổng, linh kiện bảo vệ, controller, driver hoặc BIOS. | Thử cáp/thiết bị khác và kiểm nguồn/tín hiệu cổng. |
| Máy nóng/tự tắt | Bụi, quạt, heatpipe, keo tản hoặc nguồn CPU. | Vệ sinh, kiểm quạt và theo dõi nhiệt độ/công suất. |
| Máy vào nước | Oxy hóa nguồn, USB-C, LAN, RAM hoặc bàn phím. | Ngắt pin, soi bo và đo chập trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test cần thể hiện nguồn USB-C 65W, CPU, Radeon Graphics, RAM onboard + SO-DIMM, hai SSD M.2, màn hình, USB-C DP/PD, HDMI, LAN, USB-A, Wi-Fi và nhiệt độ.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận Type/MTM/serial, lỗi nguồn, RAM, SSD, hình ảnh, cổng và lịch sử sửa chữa.
-
Kiểm tra và khoanh vùng lỗi
Test adapter USB-C, pin, RAM, SSD, BIOS/EC, màn hình, LAN, Wi-Fi và từng cổng.
-
Đối chiếu đúng main
Xác minh Ryzen 5 5625U, NM-E501 Rev 0.3, Lenovo FRU, RAM onboard và chassis E14/E15.
-
Báo phương án rõ ràng
Thông báo khả năng sửa, phương án thay, công lắp, thời gian và bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, lắp main và test CPU, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra máy, nhận phiếu bảo hành và hướng dẫn dùng sạc USB-C PD đúng chuẩn.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu.
Gia hạn tới 24 tháng
Có thể chọn gói bảo hành dài hơn cho main Lenovo ThinkPad NM-E501.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy do sạc/dock sai hoặc tự ý sửa chữa.
Xem chính sách bảo hành
Khách nên xem chính sách bảo hành Laptop LD trước khi đặt main.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main NM-E501 có CPU và RAM hàn, nhiều socket và cổng USB-C nên cần túi chống tĩnh điện, nẹp chống cong, đệm bảo vệ cổng và hộp cứng.
Câu hỏi thường gặp
NM-E501 dùng cho E14 hay E15 Gen 4?
Nền JE443/JE543 NM-E501 được ghi nhận cho cả E14 và E15 Gen 4 AMD. Phải kiểm Type, FRU, revision và đầu cáp theo chassis.
CPU Ryzen 5 5625U có bao nhiêu nhân và luồng?
CPU có 6 nhân, 12 luồng, xung cơ bản 2,30GHz, Boost tối đa 4,30GHz, 3MB L2 và 16MB L3.
FRU thường gặp của bản Ryzen 5 5625U là gì?
5B21H55285 được xác nhận rõ cho ThinkPad E14 Gen 4 AMD Ryzen 5 5625U 8GB. E15 cần kiểm tem FRU thực tế.
RAM có nâng cấp được không?
Có. Main có 8GB DDR4-3200 hàn sẵn và một khe SO-DIMM, tổng tối đa 40GB theo Lenovo.
Máy có bao nhiêu khe SSD?
Có hai khe M.2: một khe 2242 và một khe 2280. Băng thông khe hệ thống gần PCIe 3.0 x4.
USB-C có xuất hình và sạc được không?
Có. USB-C 5Gbps hỗ trợ DisplayPort 1.2 và Power Delivery 3.0.
Máy có Thunderbolt hoặc USB4 không?
Không. Đây là nền AMD dùng USB-C 3.2 Gen 1, không phải Thunderbolt hoặc USB4.
Máy có đầu đọc thẻ nhớ không?
Không. Lenovo PSREF công bố không có card reader.
Pin và sạc có thông số gì?
Máy hỗ trợ pin 45Wh hoặc 57Wh và adapter USB-C 65W PD 3.0.
Thay main có mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. BitLocker hoặc SSD lỗi cần xử lý riêng.
