Laptop LD • Main Lenovo ThinkPad E14 Gen 6 / E16 Gen 2 AMD
Thay main Lenovo ThinkPad E14 Gen 6 / E16 Gen 2 Ryzen 5 NM-F941 đúng mã
Đúng nền bo NM-F941 Rev 1.0 dành cho ThinkPad E14 Gen 6 AMD và E16 Gen 2 AMD. Tên “Ryzen 5 4500U” không đúng với thế hệ máy này: Ryzen 5 4500U thuộc ThinkPad E14 Gen 2 AMD. Với NM-F941, Ryzen 5 đúng thường là Ryzen 5 7535U hoặc Ryzen 5 7535HS, đều dùng Radeon 660M. Bài không gắn 4500U vào NM-F941 và chỉ khóa chính xác 7535U/7535HS sau khi kiểm mã chip, MTM và Lenovo FRU.
- NM-F941 Rev 1.0
- Ryzen 5 7535U/HS
- 6 nhân 12 luồng
- Radeon 660M
- 2 khe DDR5-4800
- 2 khe SSD Gen4
Xác thực kỹ thuật: Lenovo công bố E14 Gen 6/E16 Gen 2 AMD có Ryzen 5 7535U hoặc 7535HS, Radeon 660M, hai khe DDR5-4800 tối đa 64GB, hai khe M.2 PCIe 4.0, hai USB-C DP/PD, HDMI 2.1, LAN Gigabit, pin 47Wh/57Wh và sạc USB-C 65W. Nguồn boardview/BIOS xác nhận NM-F941 Rev 1.0; mã nền phụ phải đọc trực tiếp trên PCB.

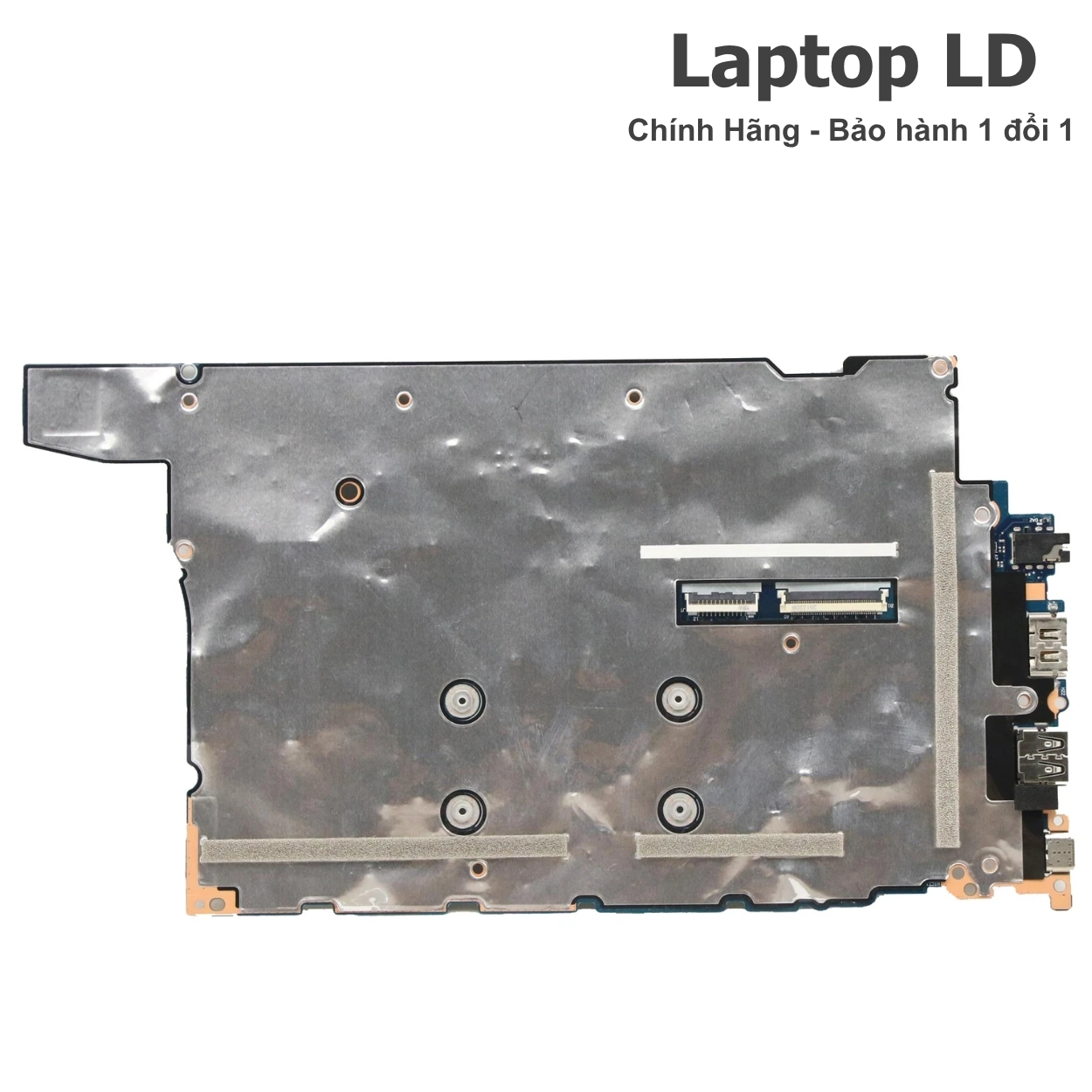

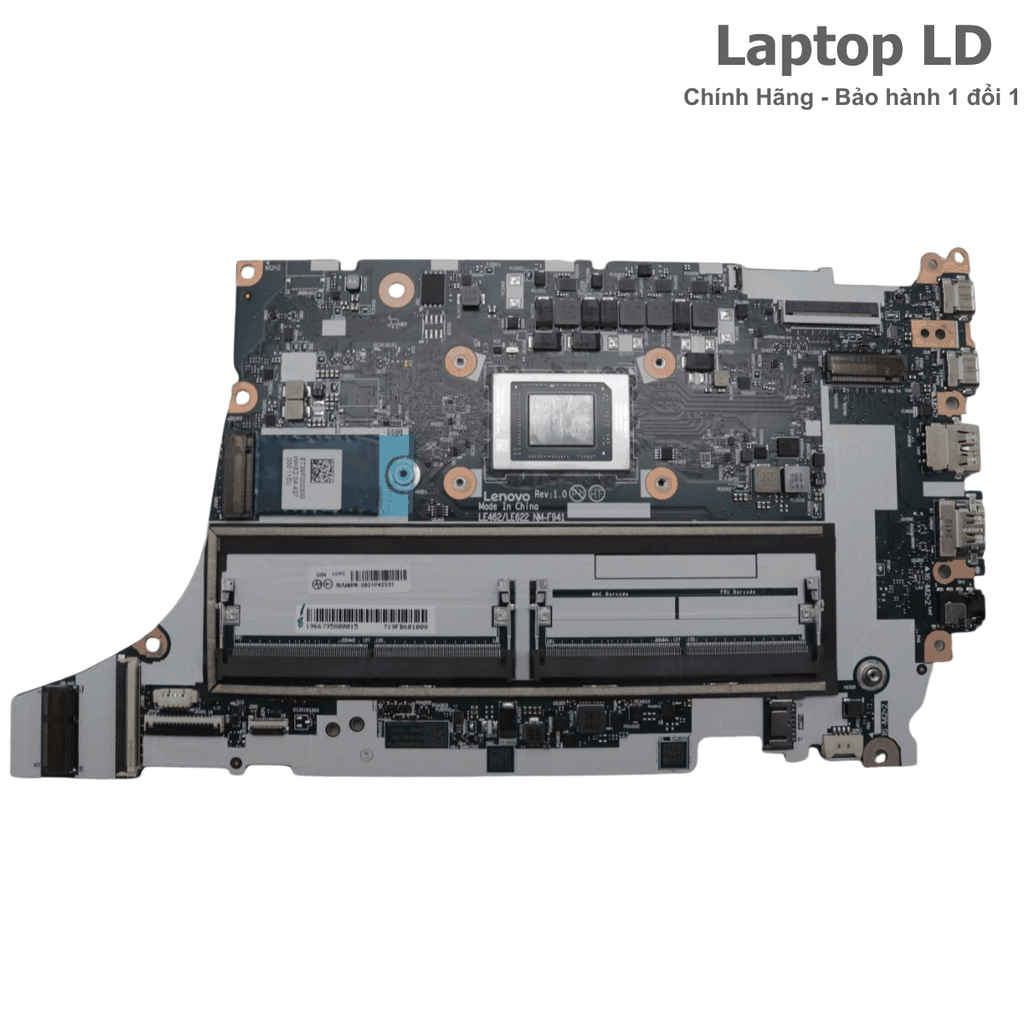

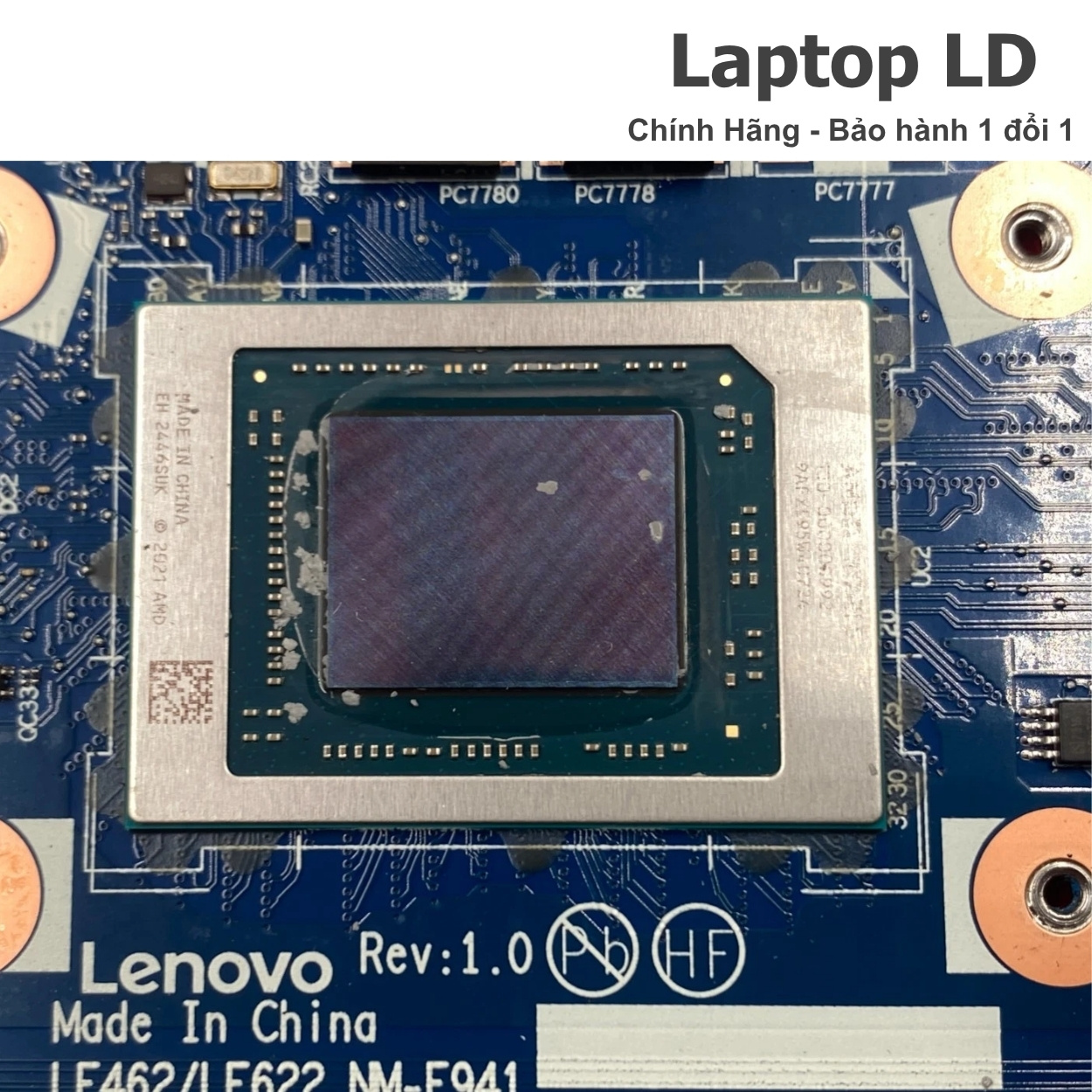

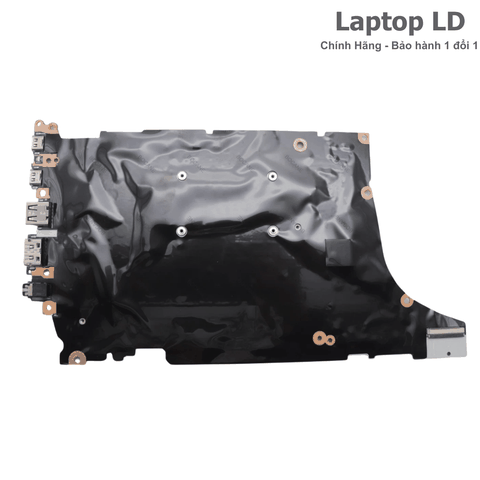

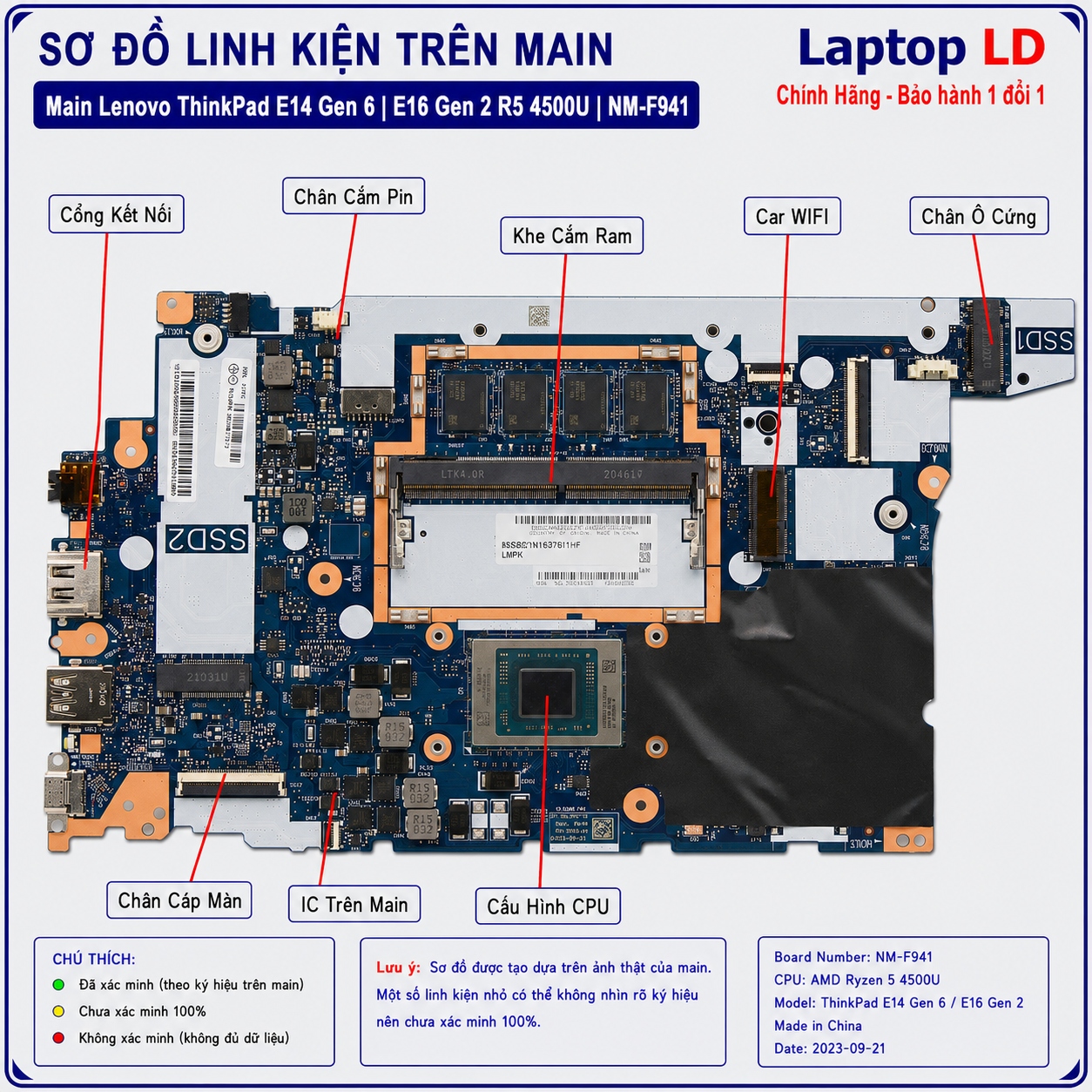

Vị trí linh kiện và ảnh tổng thể main Lenovo ThinkPad E14 Gen 6 / E16 Gen 2 Ryzen 5 NM-F941
Ảnh thực tế giúp nhận biết Ryzen 5 7535U/7535HS, Radeon 660M, hai khe DDR5, hai khe SSD M.2, Wi-Fi, hai USB-C, HDMI, LAN và các đầu cáp theo chassis E14/E16.
Cần gửi gì để Laptop LD báo đúng main?
NM-F941 có Ryzen 5 7535U, Ryzen 5 7535HS và Ryzen 7. Chỉ tên “Ryzen 5” chưa đủ để khóa CPU, FRU và tản nhiệt.
Thông tin nên gửi trước
- Ảnh tem đáy: E14 Gen 6 AMD Type 21M3/21M4 hoặc E16 Gen 2 AMD Type 21M5/21M6.
- Ảnh MTM, serial và hai mặt main.
- Ảnh NM-F941 Rev 1.0, revision và Lenovo FRU.
- Ảnh mã chip CPU để phân biệt 7535U với 7535HS.
- Ảnh RAM, SSD, hai USB-C, HDMI, LAN, pin và sạc.
Lợi ích khi gửi đủ ảnh
- Loại bỏ tên Ryzen 5 4500U sai thế hệ.
- Khóa đúng 7535U hoặc 7535HS.
- Đối chiếu đúng Lenovo FRU theo E14/E16.
- Tránh nhầm Ryzen 7 cùng NM-F941.
- Tránh mua sai board, revision hoặc cáp.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Theo CPU, FRU, revision, tình trạng bo và gói bảo hành.
Công lắp
Kiểm tra sạc, pin, RAM, hai SSD, màn hình, USB-C, HDMI, LAN và Wi-Fi.
Bảo hành
1 đổi 1 trong 30 ngày; có gói mở rộng tới 24 tháng.
Lưu ý
Bo từng sửa BIOS, USB-C, nguồn hoặc vào nước cần kiểm tra sâu.
Cam kết
- Đối chiếu đúng E14/E16 AMD, NM-F941, CPU, FRU và revision.
- Không gắn Ryzen 5 4500U vào NM-F941.
- Test RAM, SSD, USB-C DP/PD, HDMI, LAN, Wi-Fi và nhiệt độ.
- Có phiếu bảo hành và hỗ trợ giao hàng toàn quốc.
Bo mạch Lenovo ThinkPad NM-F941 Ryzen 5 dùng cho máy nào?
Tương thích đã có căn cứ
- ThinkPad E14 Gen 6 AMD Type 21M3/21M4.
- ThinkPad E16 Gen 2 AMD Type 21M5/21M6.
- Board NM-F941 Rev 1.0.
- Ryzen 5 7535U hoặc 7535HS.
- Radeon 660M UMA.
- 2 khe DDR5-4800, tối đa 64GB.
- 1 khe SSD 2242 Gen4 + 1 khe 2280 Gen4.
- 2 USB-C DP 1.4/PD.
Không nên thay chéo khi chưa kiểm
- Không dùng Ryzen 5 4500U cho dòng Gen 6/Gen 2 này.
- Không nhầm 7535U với 7535HS.
- Không nhầm Ryzen 5 với Ryzen 7.
- Không ghi RAM hàn hoặc DDR4.
- Không ghi Thunderbolt/USB4.
- Không khóa FRU chỉ từ mã NM-F941.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin đúng | Lỗi dễ nhầm |
|---|---|---|
| Model | E14 Gen 6 AMD hoặc E16 Gen 2 AMD | Nhầm bản Intel hoặc Gen khác |
| CPU ghi sai | Ryzen 5 4500U thuộc E14 Gen 2 AMD | Gắn CPU đời cũ vào dòng 2024 |
| Ryzen 5 7535U | 6C/12T, 2,90–4,55GHz, Radeon 660M | Nhầm với bản HS |
| Ryzen 5 7535HS | 6C/12T, 3,30–4,55GHz, Radeon 660M | Nhầm với bản U |
| RAM | 2 khe DDR5-4800, tối đa 64GB | Ghi RAM hàn/DDR4 |
| SSD | 2242 Gen4 + 2280 Gen4 | Ghi hai khe 2280 |
| Cổng | 2 USB-A, 2 USB-C, HDMI 2.1, RJ-45, audio | Ghi Thunderbolt |
| Pin/sạc | 47Wh/57Wh, USB-C 65W | Dùng sạc thiếu chuẩn PD |
Hướng dẫn tránh nhầm
Xem hướng dẫn chọn main đúng mã trước khi đặt.

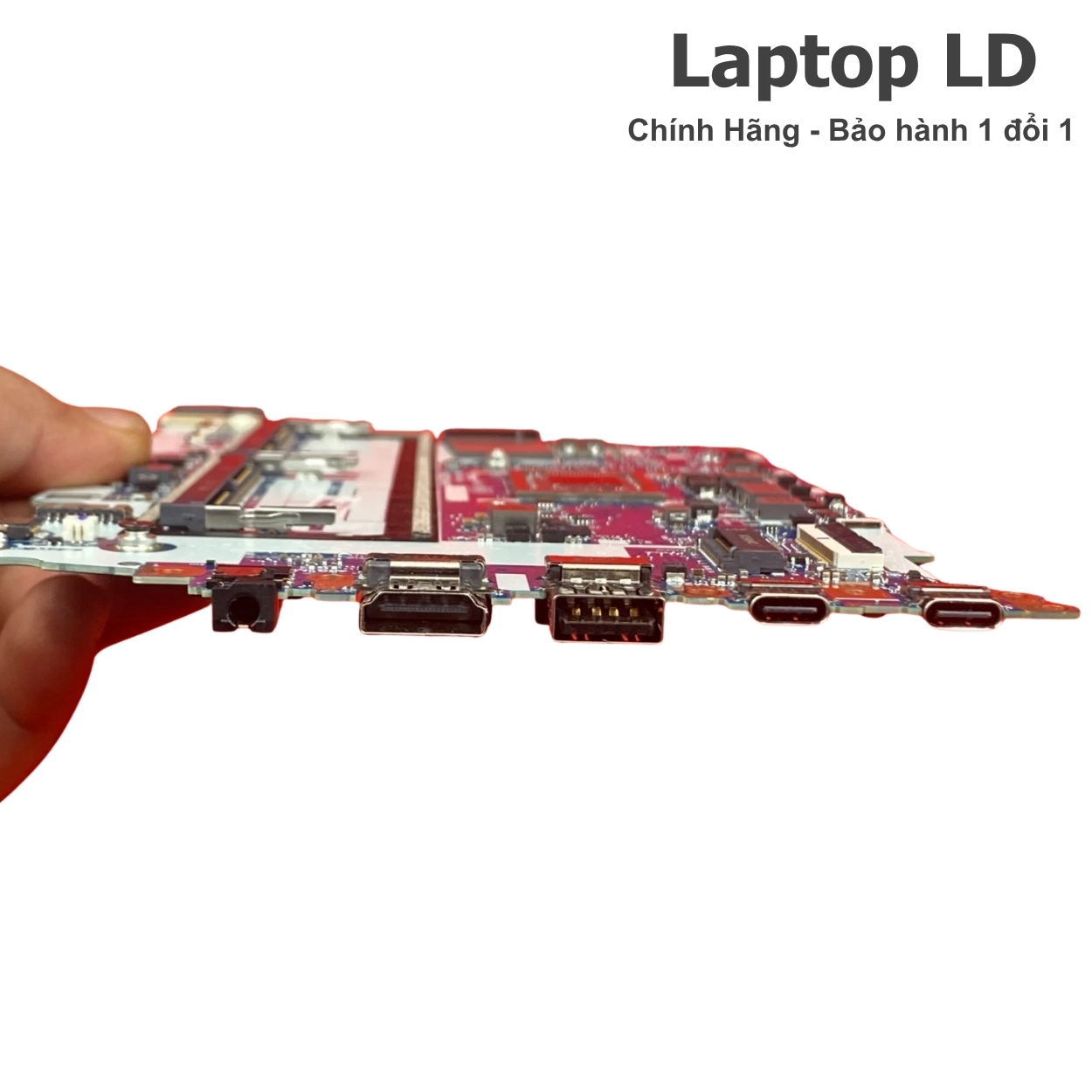

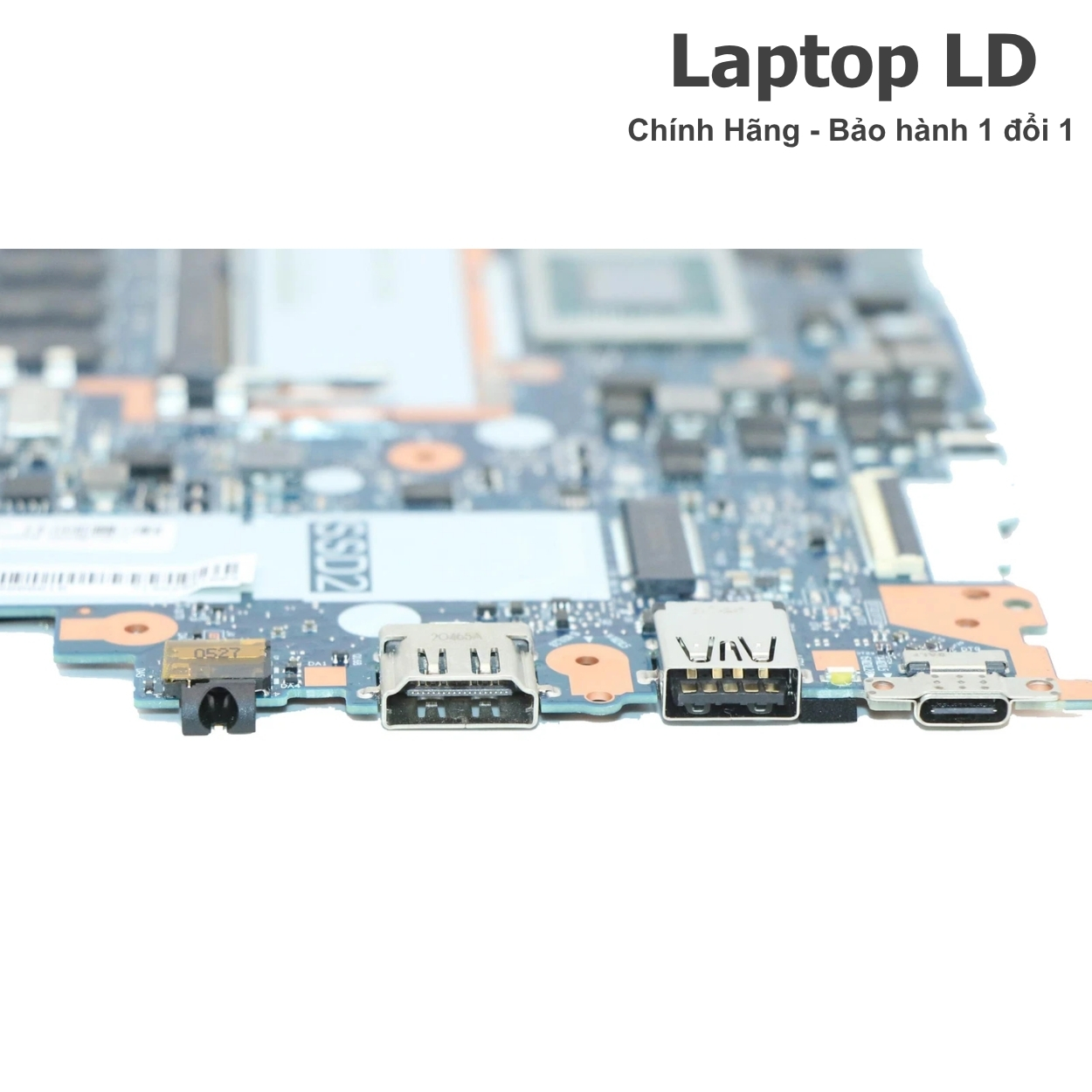

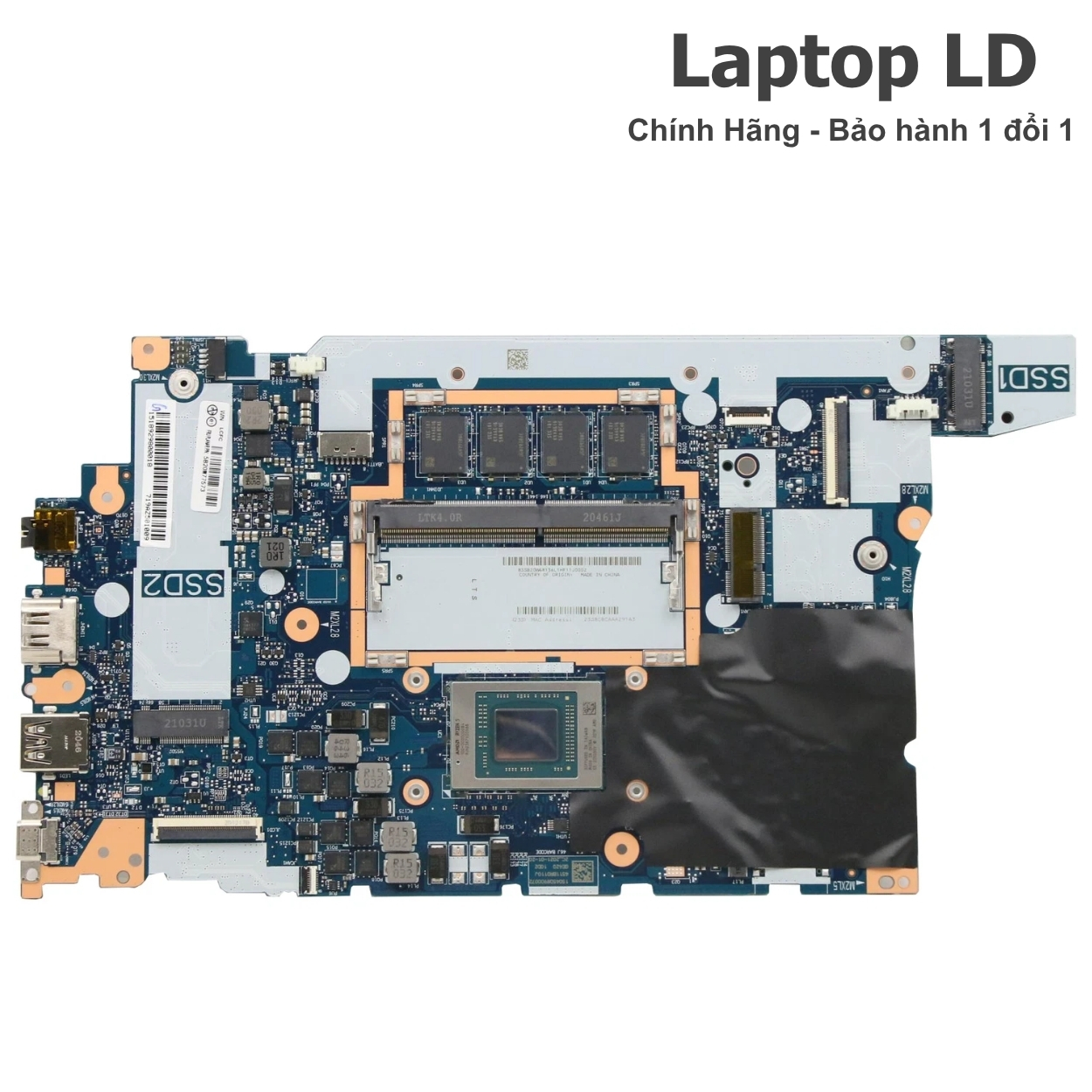

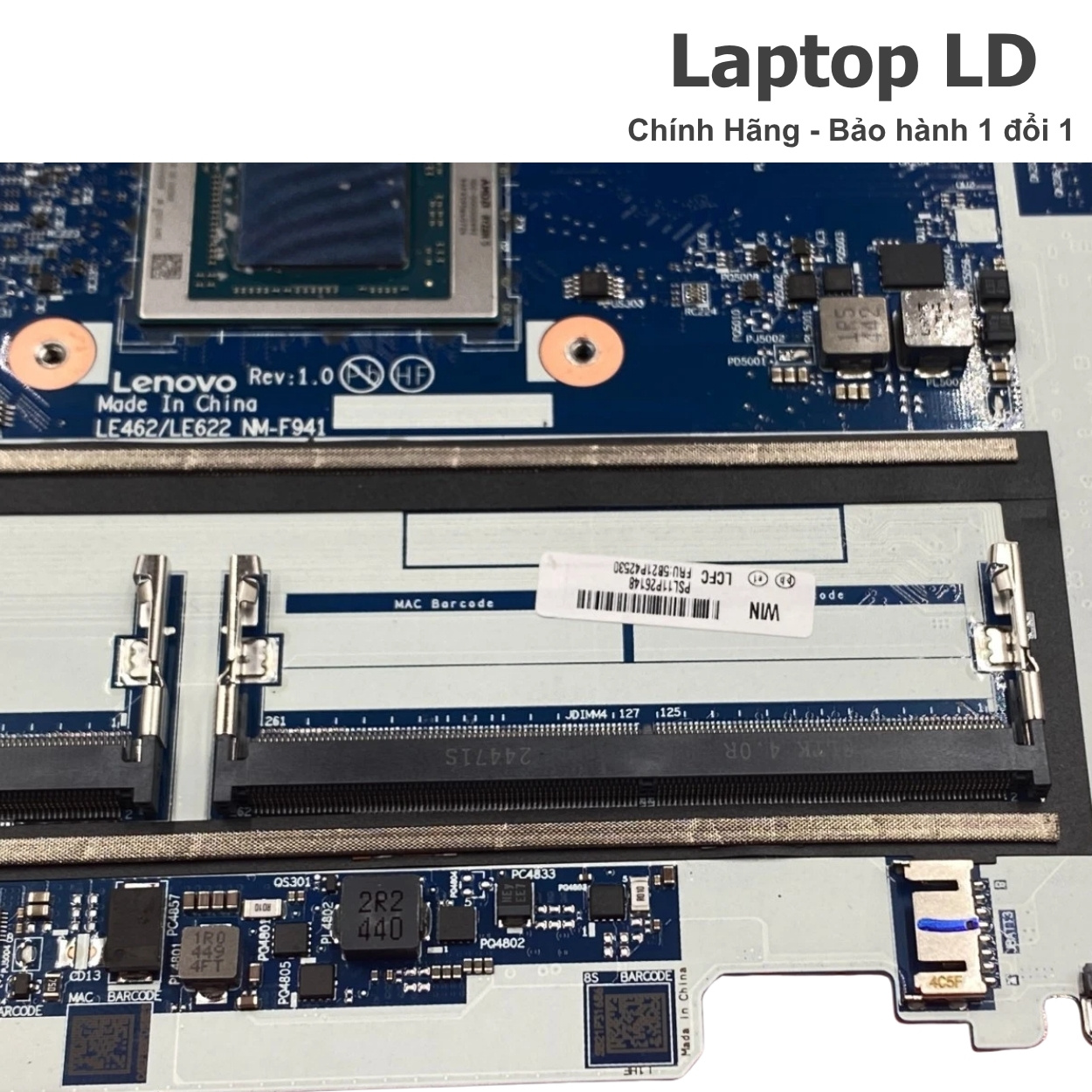

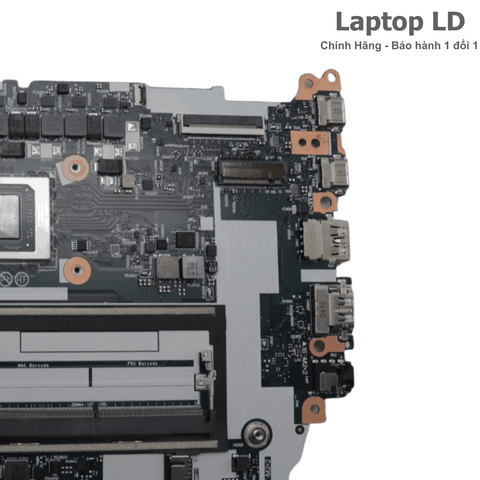

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Lenovo NM-F941
Đối chiếu Ryzen 5, Radeon 660M, hai khe DDR5, hai khe M.2, Wi-Fi, hai USB-C, HDMI và LAN.
Dấu hiệu nên kiểm tra bo mạch Lenovo ThinkPad E14 Gen 6 / E16 Gen 2 AMD
Nguồn và sạc
- Không lên nguồn hoặc sáng đèn rồi tắt.
- Không nhận sạc USB-C 65W.
- Pin không tăng hoặc USB-C nóng/chập.
RAM, SSD và BIOS
- Treo logo hoặc khởi động lặp.
- Không nhận một khe RAM hoặc SSD.
- BIOS/EC lỗi sau cập nhật.
Hình ảnh và cổng
- Radeon 660M mất nhận.
- HDMI/USB-C không xuất hình.
- LAN, USB, Wi-Fi hoặc audio mất nhận.
Nên sửa hay thay bo mạch Lenovo NM-F941?
Cần loại trừ sạc USB-C, pin, RAM, SSD, màn hình và Wi-Fi trước khi kết luận hỏng main.
Có thể sửa khi
- Lỗi USB-C, HDMI, LAN hoặc linh kiện bảo vệ.
- BIOS/EC lỗi nhưng CPU chưa chập.
- Lỗi socket SSD hoặc một khe RAM.
- Oxy hóa nhẹ được phát hiện sớm.
Nên thay khi
- CPU/SoC chập nặng.
- Cháy hoặc đứt mạch nhiều lớp.
- Ăn mòn diện rộng.
- Bo đã sửa nhiều lần và lỗi tái phát.
Thông số kỹ thuật chính
CPU, FRU, màn hình và pin phải khóa theo MTM/tem bo thực tế.
| Tên sản phẩm | Main Lenovo ThinkPad E14 Gen 6 / E16 Gen 2 AMD Ryzen 5 NM-F941 |
|---|---|
| Cảnh báo CPU | Ryzen 5 4500U không thuộc dòng máy này; CPU đó thuộc ThinkPad E14 Gen 2 AMD |
| Dòng máy | E14 Gen 6 AMD Type 21M3/21M4; E16 Gen 2 AMD Type 21M5/21M6 |
| Board | NM-F941 Rev 1.0; đọc thêm mã nền phụ và revision trên PCB |
| FRU | Chưa khóa. Nguồn linh kiện ghi 5B21P35593 cho E16 Ryzen 5 7535U và 5B21P42532 cho một biến thể 7535HS |
| Ryzen 5 7535U | 6 nhân, 12 luồng, 2,90–4,55GHz, 3MB L2 + 16MB L3 |
| Ryzen 5 7535HS | 6 nhân, 12 luồng, 3,30–4,55GHz, 3MB L2 + 16MB L3 |
| GPU | AMD Radeon 660M tích hợp, dùng chung RAM hệ thống |
| RAM | 2 khe SO-DIMM DDR5-4800, tối đa 64GB |
| SSD | 1 khe M.2 2242 PCIe 4.0 x4 + 1 khe M.2 2280 PCIe 4.0 x4 |
| Cổng | USB-A 5Gbps; USB-A 10Gbps; USB-C 5Gbps DP1.4/PD; USB-C 10Gbps DP1.4/PD; HDMI 2.1 4K60; RJ-45; audio |
| Pin | 47Wh hoặc 57Wh |
| Sạc | USB-C 65W Power Delivery 3.0 |
| Bảo hành | 1 đổi 1 trong 30 ngày; có gói mở rộng tới 24 tháng |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân | Khoanh vùng |
|---|---|---|
| Không lên nguồn | Sạc, pin, USB-C hoặc chập nguồn | Thử sạc PD chuẩn, ngắt pin và đo dòng |
| Không nhận sạc | Cáp/củ sạc, controller PD, đường CC | Thử củ/cáp khác và đo VBUS/CC |
| Treo logo | BIOS, RAM, SSD hoặc CPU | Tháo SSD, thử từng khe RAM |
| Không nhận SSD | Ổ, socket, nguồn 3,3V hoặc PCIe | Đổi ổ giữa hai khe |
| Không xuất hình | Panel, cáp, HDMI/USB-C hoặc iGPU | Thử màn ngoài và kiểm nguồn màn |
| Mất LAN/USB-C | Cổng, bảo vệ, controller hoặc driver | Thử thiết bị khác và kiểm tín hiệu |
Ảnh test bo mạch trước khi thay
Test sạc 65W, CPU đúng hậu tố, Radeon 660M, RAM DDR5, hai SSD, màn hình, USB-C, HDMI, LAN, Wi-Fi và nhiệt độ.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận
Ghi Type/MTM/serial và tình trạng lỗi.
-
Khoanh vùng
Test sạc, pin, RAM, SSD, BIOS, màn hình và cổng.
-
Đối chiếu main
Xác minh NM-F941, CPU 7535U/7535HS, FRU và revision.
-
Báo phương án
Báo sửa/thay, chi phí và bảo hành.
-
Lắp và test
Test CPU, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao
Khách kiểm tra và nhận phiếu bảo hành.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Theo điều kiện trên phiếu.
Gia hạn tới 24 tháng
Có gói bảo hành mở rộng.
Lưu ý
Không áp dụng cho vào nước, rơi vỡ, sạc/dock sai hoặc tự ý sửa.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Dùng túi chống tĩnh điện, nẹp chống cong, đệm bảo vệ cổng và hộp cứng.
Câu hỏi thường gặp
Ryzen 5 4500U có đúng NM-F941 không?
Không. 4500U thuộc ThinkPad E14 Gen 2 AMD; NM-F941 dùng Ryzen 5 7535U hoặc 7535HS.
NM-F941 dùng cho máy nào?
ThinkPad E14 Gen 6 AMD và E16 Gen 2 AMD khi FRU, revision và cáp khớp.
7535U có bao nhiêu nhân?
6 nhân, 12 luồng, 2,90–4,55GHz.
7535HS khác gì?
Cũng 6 nhân, 12 luồng nhưng xung cơ bản 3,30GHz.
GPU là gì?
AMD Radeon 660M tích hợp.
RAM nâng cấp được không?
Có, 2 khe DDR5-4800, tối đa 64GB.
Có bao nhiêu khe SSD?
Một khe 2242 Gen4 và một khe 2280 Gen4.
USB-C có sạc/xuất hình không?
Có, cả hai USB-C hỗ trợ DP 1.4 và Power Delivery.
Có Thunderbolt không?
Không.
Pin và sạc?
Pin 47Wh/57Wh, sạc USB-C 65W.
