Laptop LD • Main Lenovo ThinkPad E14 Gen 6 / E16 Gen 2
Thay main Lenovo ThinkPad E14 Gen 6 / E16 Gen 2 Core Ultra 7 NM-F861 đúng mã
Đúng nền bo LCFC LE460/LE620 NM-F861 Rev 1.0, dùng cho ThinkPad E14 Gen 6 Intel và E16 Gen 2 Intel. Nền này có cả Core Ultra 7 155U và Core Ultra 7 155H; hai CPU khác nhau rõ về số nhân, cache và GPU tích hợp. Vì tên sản phẩm chỉ ghi “Ultra 7”, Laptop LD không tự khóa hậu tố CPU, Intel Graphics hay Intel Arc trước khi đối chiếu mã chip, MTM, Lenovo FRU và tem bo mạch thật.
- NM-F861 Rev 1.0
- Core Ultra 7
- 2 khe DDR5-5600
- 2 khe SSD Gen4
- Thunderbolt 4
- USB-C 20Gbps
Xác thực kỹ thuật: Lenovo công bố E14 Gen 6/E16 Gen 2 Intel có Core Ultra 7 155U hoặc 155H, hai khe DDR5-5600 tối đa 64GB, hai khe M.2 PCIe 4.0, Thunderbolt 4, USB-C 20Gbps DP/PD, HDMI 2.1, LAN Gigabit, pin 47Wh/57Wh và sạc USB-C 65W. Sơ đồ/boardview xác nhận NM-F861 Rev 1.0 cho nền LE460/LE620.

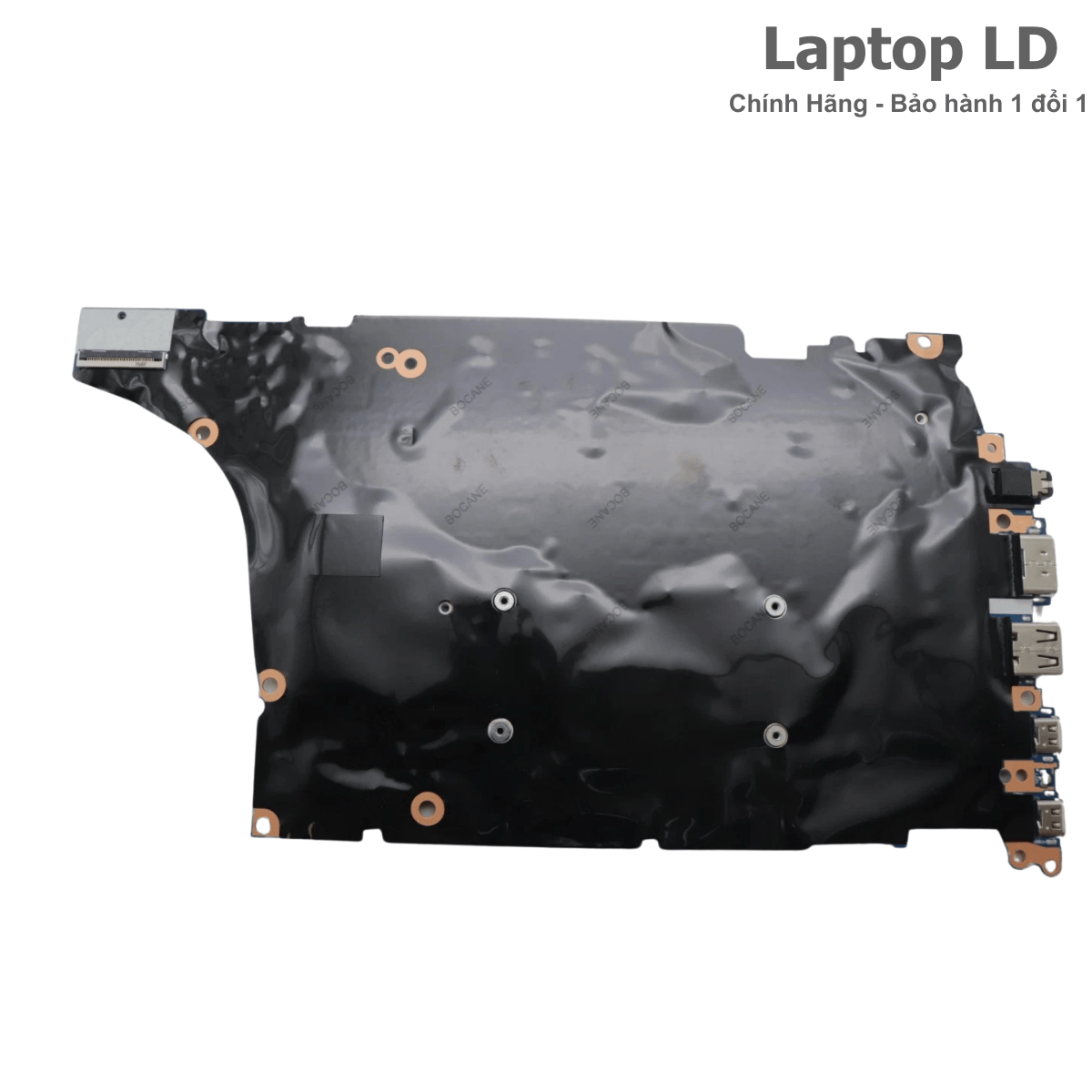

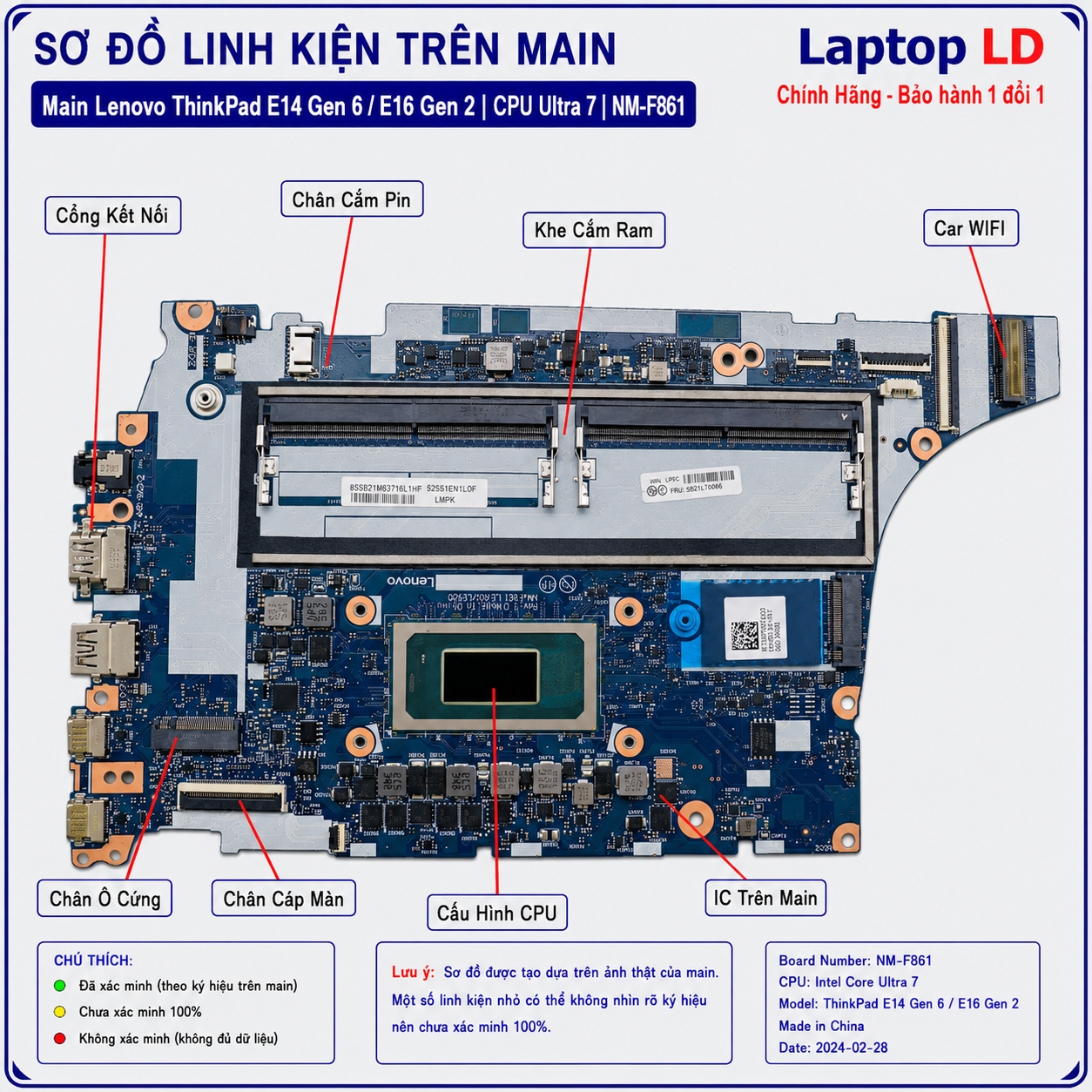

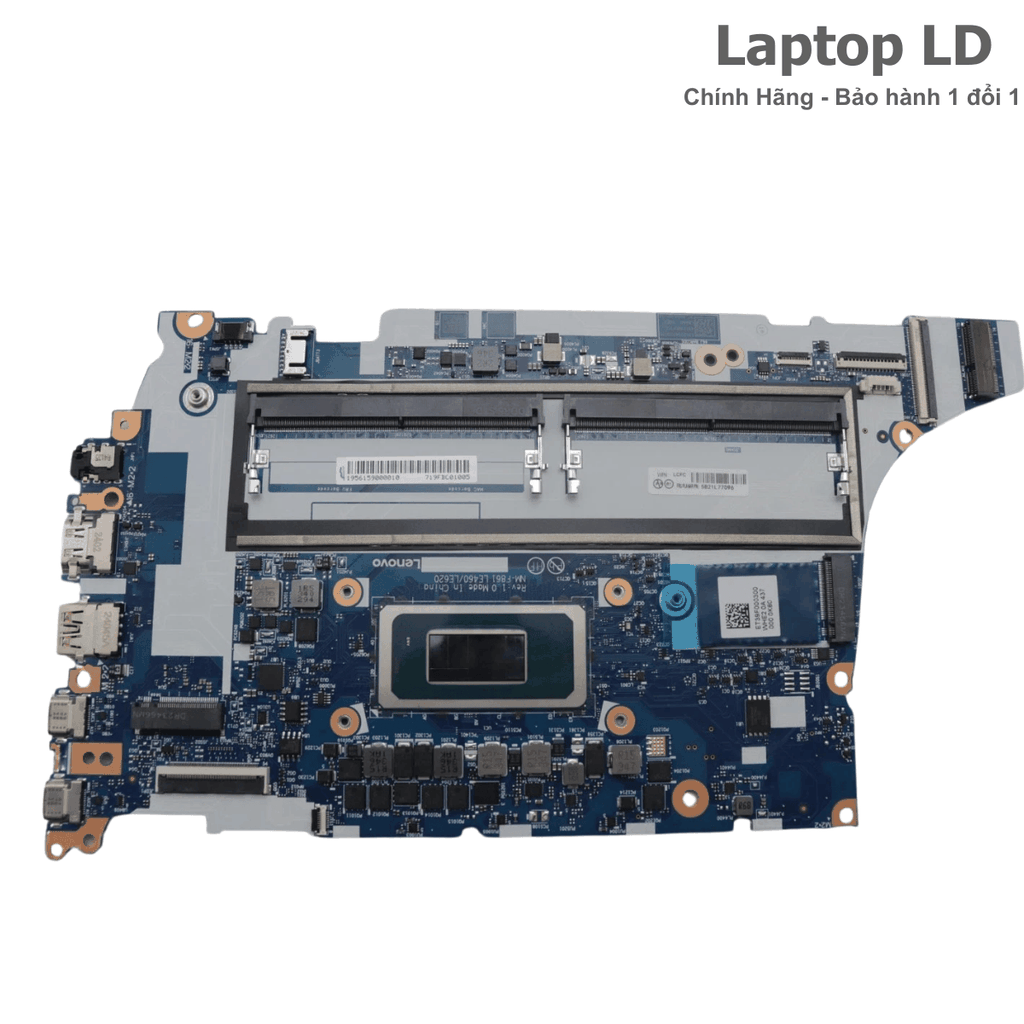

Vị trí linh kiện và ảnh tổng thể main Lenovo ThinkPad E14 Gen 6 / E16 Gen 2 NM-F861
Ảnh thực tế giúp nhận biết CPU Core Ultra 7, hai khe SO-DIMM DDR5, hai khe SSD M.2, module Wi-Fi, mạch USB-C/Thunderbolt, HDMI, LAN RJ-45, hai USB-A, pin, quạt, màn hình, bàn phím, touchpad, loa, camera và bo I/O theo chassis E14/E16.
Cần gửi gì để Laptop LD báo đúng main?
NM-F861 có nhiều CPU Core Ultra 5/7 và cả dòng U/H. Chỉ ghi “Ultra 7” chưa đủ để xác định chính xác CPU, GPU tích hợp và Lenovo FRU.
Thông tin nên gửi trước
- Ảnh tem đáy ghi rõ E14 Gen 6 Type 21M3/21M4 hoặc E16 Gen 2 Type 21MA/21MB.
- Ảnh MTM, serial và hai mặt bo mạch cũ.
- Ảnh rõ LE460/LE620 NM-F861 Rev 1.0 và tem Lenovo FRU.
- Ảnh mã chip CPU để phân biệt Core Ultra 7 155U với 155H.
- Ảnh hai khe RAM DDR5 và hai khe SSD M.2.
- Ảnh Thunderbolt 4, USB-C 20Gbps, HDMI, LAN và hai USB-A.
- Ảnh pin 47Wh/57Wh và adapter USB-C 65W.
- Mô tả lỗi nguồn, RAM, SSD, hình ảnh, USB-C, Thunderbolt, HDMI hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Khóa đúng Core Ultra 7 155U hoặc 155H.
- Ghi đúng Intel Graphics hoặc Intel Arc Graphics.
- Đối chiếu đúng Lenovo FRU theo E14/E16 và CPU.
- Xác định đúng bo I/O, cáp màn hình và bàn phím theo chassis.
- Tránh nhầm main Core Ultra 5 cùng NM-F861.
- Rút ngắn thời gian kiểm tra và tránh mua sai board/revision.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá được báo theo CPU 155U/155H, Lenovo FRU, revision, tình trạng bo và gói bảo hành.
Công lắp
Kiểm tra adapter USB-C 65W, pin, RAM, hai SSD, Wi-Fi, màn hình, Thunderbolt 4, USB-C, HDMI, LAN và USB-A.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày; có gói mở rộng lên tới 24 tháng.
Thời gian xử lý
Bo từng sửa BIOS/EC, USB-C, Thunderbolt, nguồn CPU, RAM hoặc vào nước cần kiểm tra sâu hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng E14 Gen 6/E16 Gen 2, NM-F861, CPU, FRU và revision.
- Không tự ghi 155U hoặc 155H khi chưa xem mã chip.
- Kiểm tra RAM, hai SSD, Thunderbolt 4, USB-C DP/PD, HDMI, LAN, Wi-Fi, camera và nhiệt độ.
- Không dùng FRU E14 cho E16 nếu tem và đầu cáp không khớp.
- Có phiếu bảo hành, giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Lenovo ThinkPad NM-F861 Core Ultra 7 dùng cho máy nào?
Tương thích đã có căn cứ
- Lenovo ThinkPad E14 Gen 6 Intel Type 21M3/21M4.
- Lenovo ThinkPad E16 Gen 2 Intel Type 21MA/21MB.
- Board LCFC LE460/LE620 NM-F861 Rev 1.0.
- Core Ultra 7 155U hoặc Core Ultra 7 155H tùy FRU.
- Hai khe SO-DIMM DDR5-5600, tối đa 64GB.
- Hai khe SSD M.2 PCIe 4.0 x4.
- Intel Graphics trên bản U; Intel Arc có điều kiện trên bản H.
- Thunderbolt 4, USB-C 20Gbps, HDMI 2.1 và LAN Gigabit.
Không nên thay chéo khi chưa kiểm
- Không nhầm Ultra 7 155U với 155H.
- Không ghi Intel Arc cho bản 155U.
- Không ghi Intel Arc cho 155H nếu RAM chưa đạt tối thiểu 16GB dual-channel.
- Không nhầm Ultra 7 với Ultra 5 125U/125H/135U trên cùng nền.
- Không khóa Lenovo FRU chỉ từ mã NM-F861.
- Không ghi có đầu đọc thẻ nhớ; Lenovo công bố không có card reader.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, RAM, SSD, màn hình và module Wi-Fi.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | E14 Gen 6 Intel Type 21M3/21M4 hoặc E16 Gen 2 Intel Type 21MA/21MB. | Nhầm bản AMD hoặc Gen khác. |
| Board number | LCFC LE460/LE620 NM-F861 Rev 1.0. | Đặt board nhìn giống nhưng khác CPU/FRU. |
| CPU | Cần đọc mã chip: Ultra 7 155U hoặc Ultra 7 155H. | Ghi chung Ultra 7 rồi điền sai số nhân/cache. |
| Ultra 7 155U | 12 nhân, 14 luồng, tối đa 4,80GHz, 12MB cache, Intel Graphics. | Ghi 16 nhân/22 luồng hoặc Intel Arc. |
| Ultra 7 155H | 16 nhân, 22 luồng, tối đa 4,80GHz, 24MB cache, Intel Arc có điều kiện. | Ghi 12 nhân/14 luồng hoặc bỏ điều kiện RAM dual-channel. |
| RAM | 2 khe DDR5-5600, tối đa 64GB. | Ghi RAM hàn hoặc chỉ một khe. |
| SSD | 1 khe 2242 Gen4 x4 + 1 khe 2280 Gen4 x4. | Ghi hai khe 2280 hoặc khay SATA 2,5 inch. |
| Cổng | USB-A 5Gbps, USB-A 10Gbps, USB-C 20Gbps, Thunderbolt 4, HDMI 2.1, RJ-45, audio. | Ghi thiếu USB-C thứ hai hoặc có khe thẻ nhớ. |
| Pin và sạc | Pin 47Wh hoặc 57Wh; adapter USB-C 65W PD 3.0. | Khóa sai pin hoặc dùng sạc thiếu chuẩn PD. |
Hướng dẫn tránh mua nhầm main
Xem hướng dẫn chọn main laptop đúng mã để chụp FRU, mã PCB, mã CPU, RAM, SSD và cụm cổng.

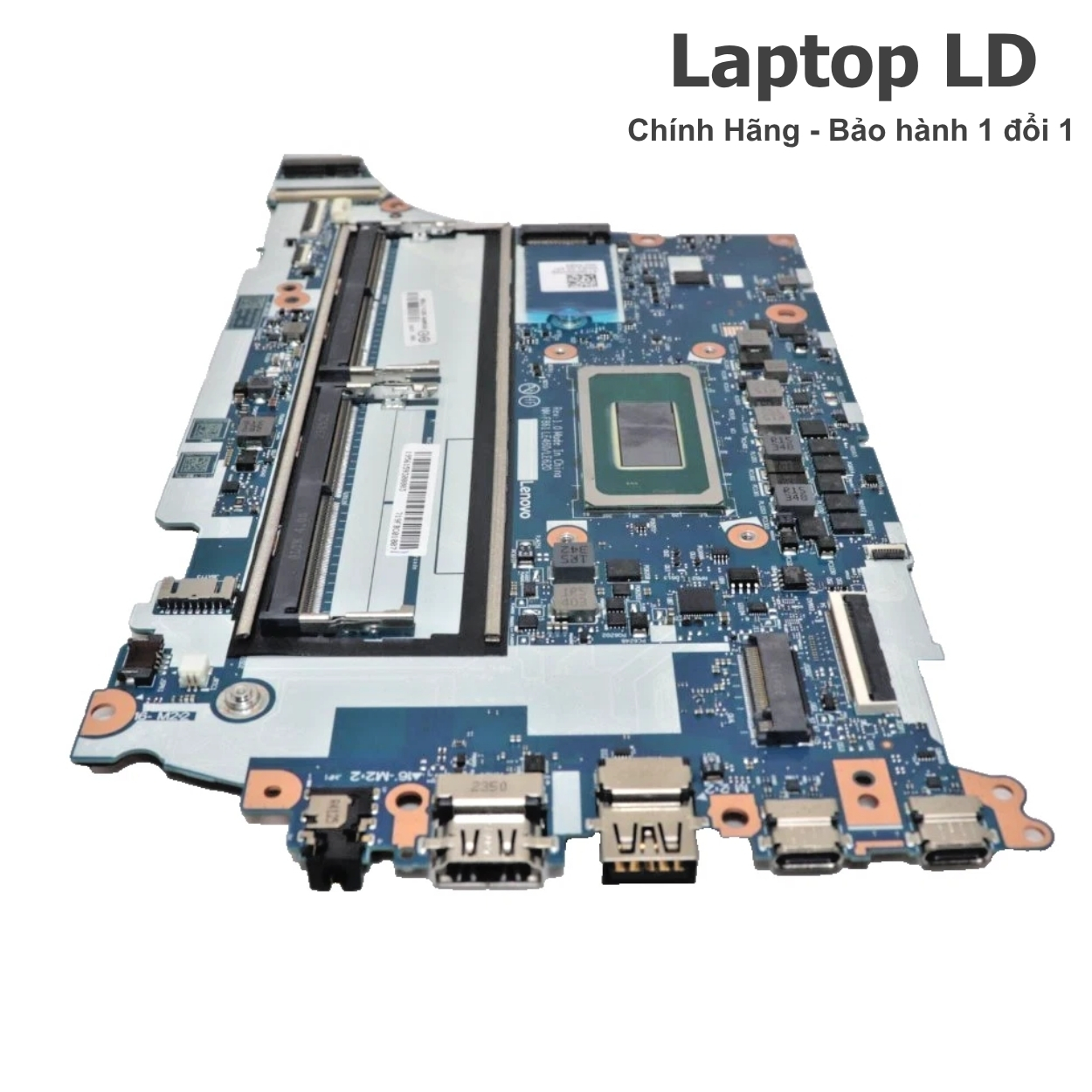

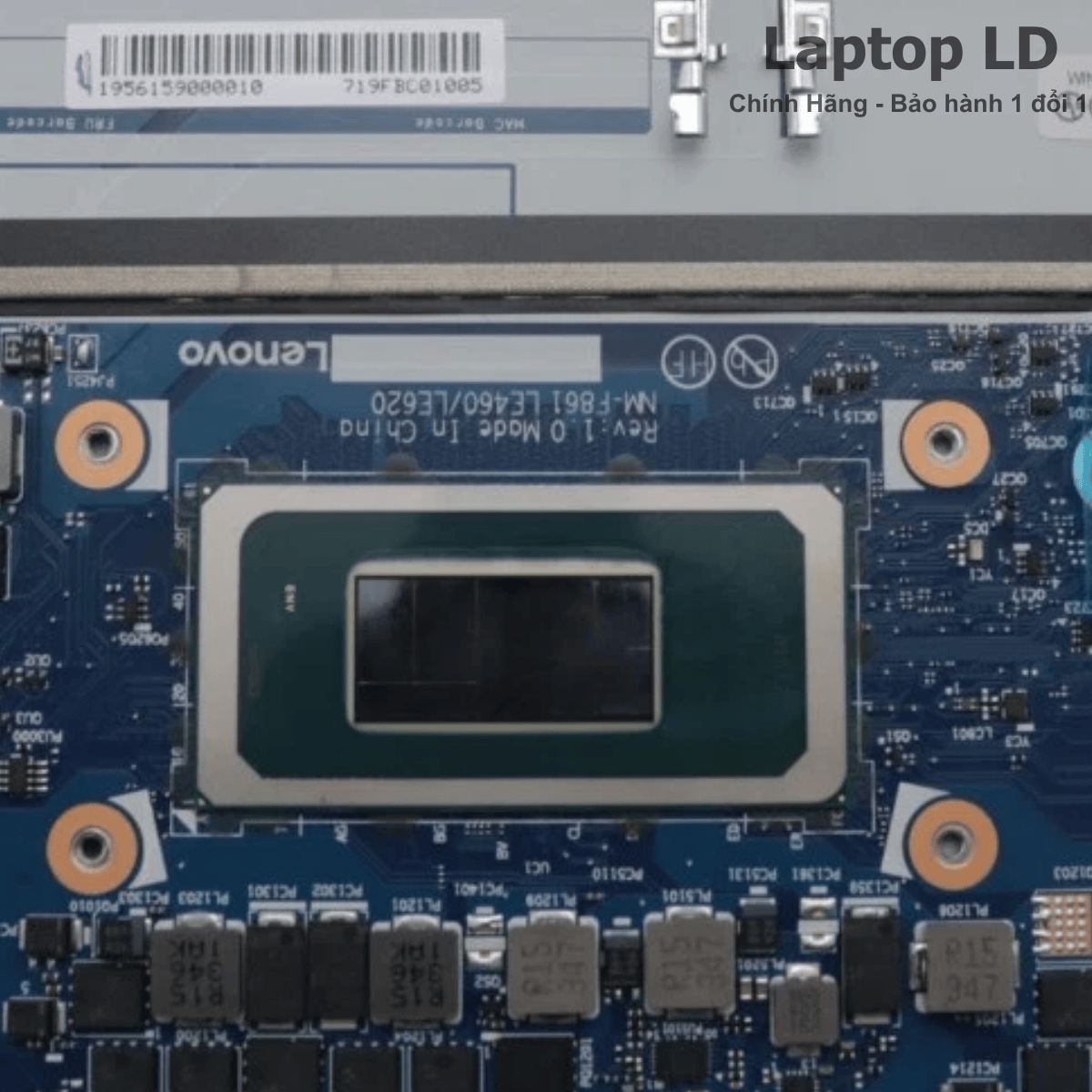

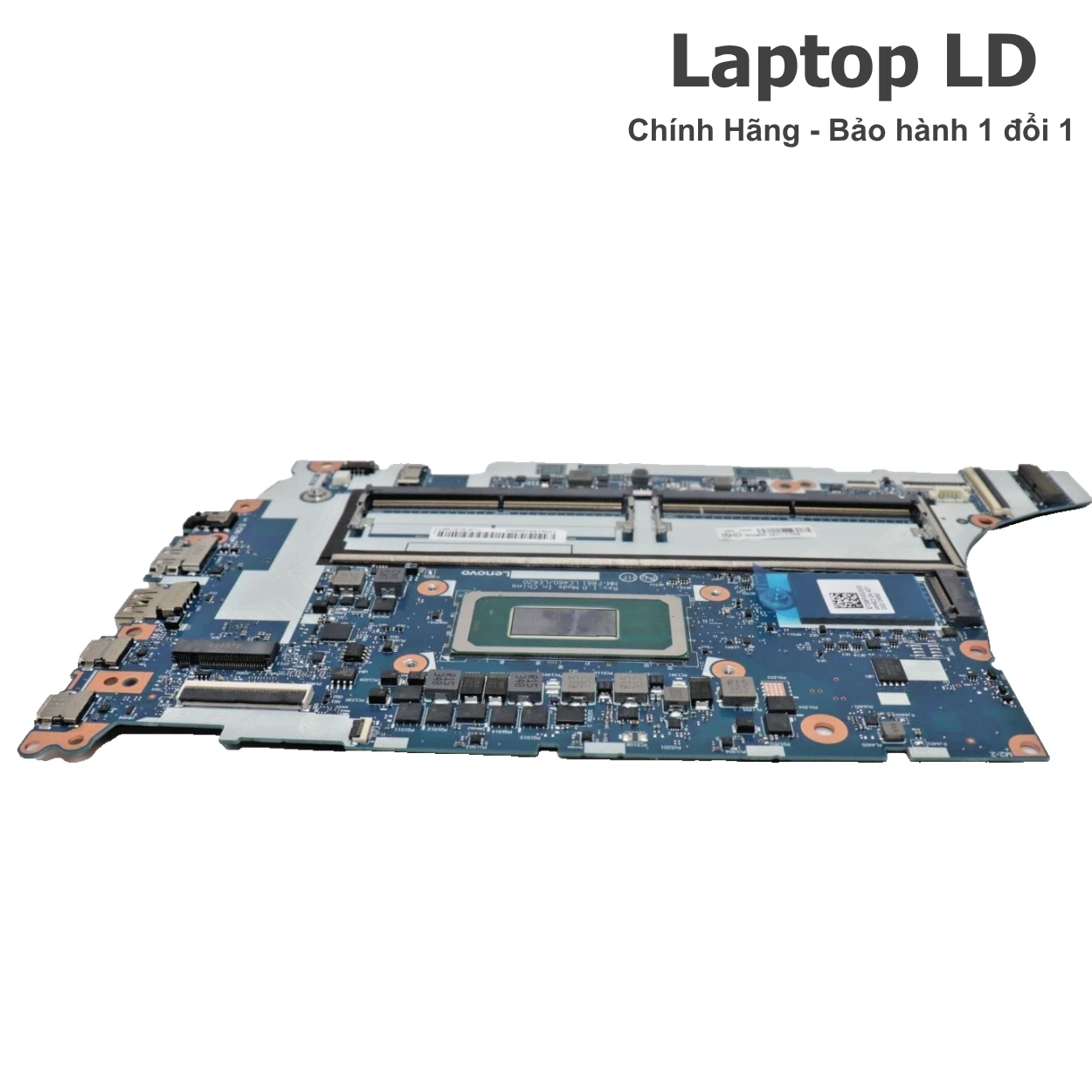

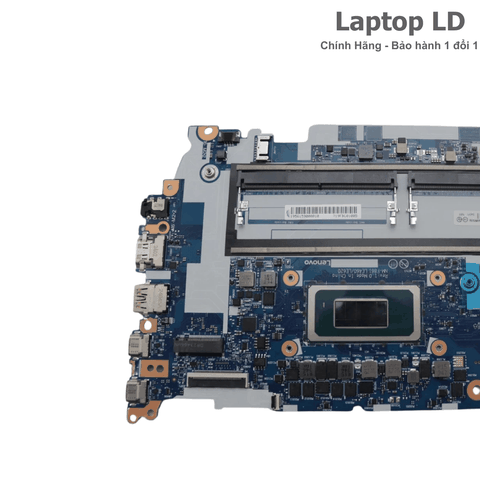

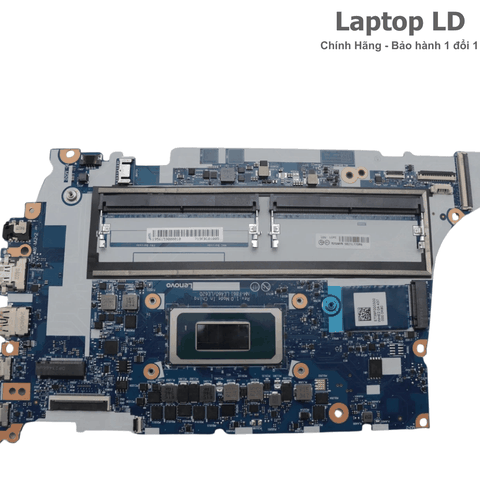

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Lenovo NM-F861
Nhóm ảnh giúp đối chiếu CPU Core Ultra 7 155U/155H, hai khe DDR5, hai khe SSD M.2, Wi-Fi, USB-C 20Gbps, Thunderbolt 4, HDMI 2.1, LAN và mạch nguồn.
Dấu hiệu nên kiểm tra bo mạch Lenovo ThinkPad E14 Gen 6 / E16 Gen 2
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi hoặc chỉ sáng đèn rồi tắt.
- Không nhận adapter USB-C 65W hoặc sạc chập chờn.
- Máy báo sạc nhưng pin không tăng.
- USB-C hoặc Thunderbolt nóng, lỏng hay chập.
- Nguồn chờ có nhưng không khởi tạo đủ nguồn CPU/RAM.
- Máy tự tắt khi xuất hình hoặc chạy tải.
Lỗi RAM, SSD và BIOS
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- Lỗi thanh RAM/khe SO-DIMM gây không POST hoặc xanh màn.
- Không nhận một trong hai SSD M.2.
- Mất SSD sau sleep hoặc lỗi BitLocker/VMD.
- BIOS/EC lỗi sau cập nhật hoặc mất nguồn.
- Máy chỉ nhận một khe RAM hoặc chạy sai tốc độ.
Lỗi hình ảnh, mạng và ngoại vi
- Intel Graphics/Arc mất nhận hoặc driver lỗi.
- HDMI, USB-C DisplayPort hoặc Thunderbolt không xuất hình.
- LAN, USB-A, USB-C hoặc audio mất nhận.
- Màn hình chớp, sọc hoặc mất đèn nền.
- Wi-Fi/Bluetooth, camera, mic, loa hoặc bàn phím mất nhận.
- Máy vào nước làm oxy hóa mạch USB-C và nguồn RAM.
Nên sửa hay thay bo mạch Lenovo NM-F861?
Cần loại trừ adapter USB-C, pin, RAM, SSD, màn hình và module Wi-Fi trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở USB-C, Thunderbolt, HDMI, LAN, USB-A hoặc linh kiện bảo vệ.
- BIOS/EC lỗi có thể nạp lại và CPU chưa chập.
- Không nhận SSD do socket, nguồn 3,3V hoặc đường PCIe.
- Một khe RAM lỗi nhưng nguồn RAM và CPU còn ổn định.
- Oxy hóa nhẹ được phát hiện sớm.
- Chi phí sửa hợp lý và khả năng ổn định cao.
Nên thay bo mạch khi cần ổn định hơn
- Core Ultra 7 hoặc SoC lỗi nặng, chập nguồn lõi.
- Chập nặng mạch USB-C/Thunderbolt hoặc nhiều tầng nguồn.
- Main cong, cháy, đứt mạch nhiều lớp hoặc ăn mòn diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều cổng.
- Bo đã sửa nhiều lần nhưng lỗi tái phát.
- Chi phí sửa sâu gần bằng main thay thế đã test đầy đủ.
Thông số kỹ thuật chính
Thông số dưới đây áp dụng cho nền NM-F861. CPU, GPU, FRU, màn hình và pin phải khóa theo MTM/tem bo thực tế.
| Tên sản phẩm | Main Lenovo ThinkPad E14 Gen 6 / E16 Gen 2 Intel Core Ultra 7 board NM-F861 |
|---|---|
| Dòng máy tương thích | ThinkPad E14 Gen 6 Intel Type 21M3/21M4 và E16 Gen 2 Intel Type 21MA/21MB khi FRU, revision và đầu cáp khớp |
| Board number | LCFC LE460/LE620 NM-F861 Rev 1.0 |
| Lenovo FRU | Chưa khóa khi chưa có ảnh tem bo. FRU thay đổi theo E14/E16, CPU 155U/155H, hệ điều hành và cấu hình |
| CPU | Chưa khóa hậu tố. Core Ultra 7 155U: 12 nhân/14 luồng, tối đa 4,80GHz, 12MB cache. Core Ultra 7 155H: 16 nhân/22 luồng, tối đa 4,80GHz, 24MB cache |
| NPU | Intel AI Boost tích hợp, tối đa 11 TOPS NPU; tổng nền tảng tối đa khoảng 22 TOPS trên 155U hoặc 33 TOPS trên 155H |
| GPU / VGA | 155U dùng Intel Graphics. 155H hỗ trợ Intel Arc Graphics khi có ít nhất 16GB RAM dual-channel; nếu không sẽ hoạt động/hiển thị là Intel Graphics |
| RAM hỗ trợ | 2 khe SO-DIMM DDR5-5600, dual-channel, tối đa 64GB theo mức sẵn sàng kỹ thuật của Lenovo |
| Ổ cứng hỗ trợ | 2 khe M.2 PCIe 4.0 x4: 1 khe M.2 2242 và 1 khe M.2 2280; Lenovo công bố tối đa 1TB mỗi loại ổ trong cấu hình hãng |
| Khe trên main | 2 khe RAM SO-DIMM, 2 khe SSD M.2, khe WLAN M.2, đầu pin, màn hình, bàn phím, touchpad, loa, quạt và camera |
| Cổng ngoài | 1 USB-A 5Gbps; 1 USB-A 10Gbps Always On; 1 USB-C 20Gbps có PD 3.0 và DisplayPort 1.4; 1 Thunderbolt 4/USB4 40Gbps có PD 3.0 và DisplayPort 2.1; HDMI 2.1 4K@60Hz; RJ-45 và audio 3,5mm |
| Màn hình tương thích | E14: 14 inch WUXGA 1920×1200 hoặc 2.2K 2240×1400. E16: 16 inch WUXGA 1920×1200 hoặc WQXGA 2560×1600 tùy MTM; có tùy chọn cảm ứng |
| Mạng và kết nối | LAN Gigabit, Wi-Fi 6/6E/7 và Bluetooth tùy module; không hỗ trợ WWAN |
| Pin | Pin 47Wh hỗ trợ Rapid Charge Pro hoặc pin 57Wh hỗ trợ Rapid Charge |
| Sạc | Adapter USB-C 65W, hỗ trợ Power Delivery 3.0 |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu; có gói mở rộng tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn | Adapter USB-C, pin, cổng sạc, nguồn chờ hoặc chập nguồn chính. | Thử sạc PD chuẩn, ngắt pin và đo dòng chờ. |
| Không nhận sạc USB-C | Cáp/củ sạc, chân cổng, controller PD, đường CC hoặc MOSFET đầu vào. | Thử củ/cáp PD khác, đo VBUS/CC và theo dõi đàm phán nguồn. |
| Treo logo | BIOS/EC, RAM, SSD, CPU hoặc thiết bị ngoại vi. | Tháo SSD, thử từng thanh/khe RAM và reset BIOS. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc CPU. | Thử thanh chuẩn, đổi khe và kiểm nguồn RAM. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe. | Đổi ổ giữa hai khe, thử SSD chuẩn và kiểm BIOS/VMD. |
| Không xuất hình | Panel, cáp eDP, HDMI/USB-C/TB4, iGPU hoặc nguồn màn. | Thử màn ngoài, kiểm cáp/panel và nguồn màn. |
| Mất Thunderbolt/USB-C/LAN | Cổng, linh kiện bảo vệ, controller, driver hoặc BIOS. | Thử cáp/dock khác và kiểm nguồn/tín hiệu cổng. |
| Máy nóng/tự tắt | Bụi, quạt, heatpipe, keo tản hoặc nguồn CPU. | Vệ sinh, kiểm quạt và theo dõi nhiệt độ/công suất. |
| Máy vào nước | Oxy hóa nguồn, USB-C, LAN, RAM hoặc bàn phím. | Ngắt pin, soi bo và đo chập trước khi cấp nguồn. |

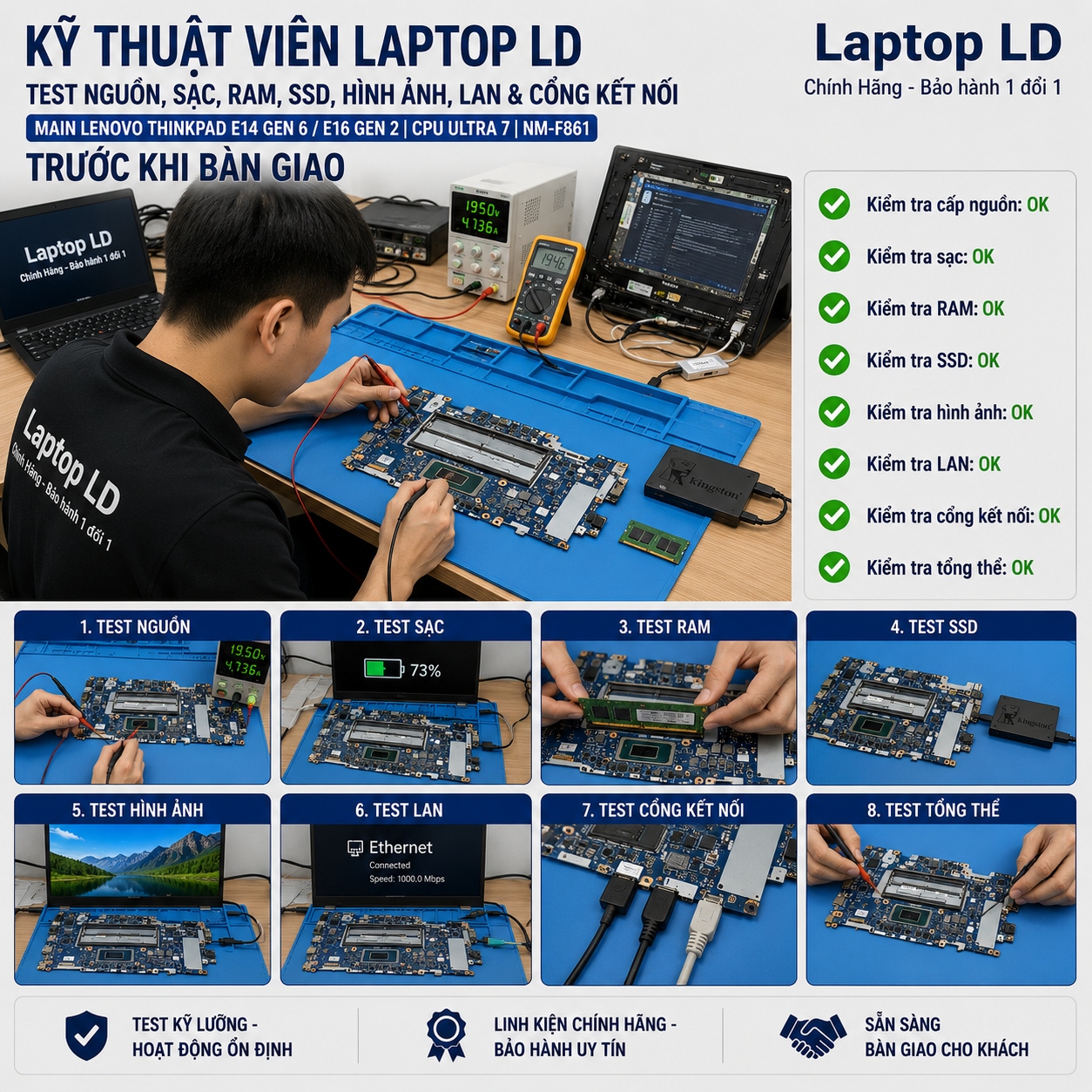

Ảnh test bo mạch trước khi thay
Ảnh test cần thể hiện nguồn USB-C 65W, CPU đúng hậu tố, Intel Graphics/Arc, RAM DDR5, hai SSD M.2, màn hình, USB-C DP/PD, Thunderbolt 4, HDMI, LAN, USB-A, Wi-Fi và nhiệt độ.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận Type/MTM/serial, lỗi nguồn, RAM, SSD, hình ảnh, cổng và lịch sử sửa chữa.
-
Kiểm tra và khoanh vùng lỗi
Test adapter USB-C, pin, RAM, SSD, BIOS/EC, màn hình, LAN, Wi-Fi và từng cổng.
-
Đối chiếu đúng main
Xác minh NM-F861 Rev 1.0, CPU 155U/155H, Lenovo FRU và chassis E14/E16.
-
Báo phương án rõ ràng
Thông báo khả năng sửa, phương án thay, công lắp, thời gian và bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, lắp main và test CPU, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra máy, nhận phiếu bảo hành và hướng dẫn dùng sạc USB-C PD đúng chuẩn.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu.
Gia hạn tới 24 tháng
Có thể chọn gói bảo hành dài hơn cho main Lenovo ThinkPad NM-F861.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy do sạc/dock sai hoặc tự ý sửa chữa.
Xem chính sách bảo hành
Khách nên xem chính sách bảo hành Laptop LD trước khi đặt main.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main NM-F861 có CPU hàn, nhiều socket và hai cổng USB-C tốc độ cao nên cần túi chống tĩnh điện, nẹp chống cong, đệm bảo vệ cổng và hộp cứng.
Câu hỏi thường gặp
NM-F861 dùng cho E14 Gen 6 hay E16 Gen 2?
Nền LE460/LE620 NM-F861 được ghi nhận cho cả E14 Gen 6 Intel và E16 Gen 2 Intel. Phải kiểm Type, FRU, revision và đầu cáp theo chassis.
CPU Ultra 7 trên NM-F861 là 155U hay 155H?
Cả hai CPU đều có trên dòng máy. Chỉ tên “Ultra 7” chưa đủ; cần đọc mã chip hoặc FRU.
Core Ultra 7 155U có bao nhiêu nhân?
155U có 12 nhân gồm 2 P-core, 8 E-core và 2 LP E-core, tổng 14 luồng, tối đa 4,80GHz và 12MB cache.
Core Ultra 7 155H có bao nhiêu nhân?
155H có 16 nhân gồm 6 P-core, 8 E-core và 2 LP E-core, tổng 22 luồng, tối đa 4,80GHz và 24MB cache.
Main dùng Intel Arc Graphics không?
155U dùng Intel Graphics. 155H có Intel Arc khi hệ thống có ít nhất 16GB RAM dual-channel; nếu không có thể hoạt động là Intel Graphics.
RAM có nâng cấp được không?
Có. Máy dùng hai khe DDR5-5600 và Lenovo công bố tối đa 64GB.
Máy có bao nhiêu khe SSD?
Có một khe M.2 2242 Gen4 x4 và một khe M.2 2280 Gen4 x4.
USB-C có xuất hình và sạc được không?
Có. Máy có USB-C 20Gbps DP 1.4/PD 3.0 và Thunderbolt 4 DP 2.1/PD 3.0.
Máy có đầu đọc thẻ nhớ không?
Không. Lenovo PSREF công bố không có card reader.
Pin và sạc có thông số gì?
Máy hỗ trợ pin 47Wh hoặc 57Wh và adapter USB-C 65W PD 3.0.
