Laptop LD • Main Lenovo ThinkBook 16p G2 ACH
Thay main Lenovo ThinkBook 16p G2 ACH Ryzen 9 5900HX đúng cấu hình, test kỹ trước khi giao
Nếu Lenovo ThinkBook 16p G2 ACH bị không lên nguồn, không nhận sạc Slim Tip 230W, treo logo Lenovo, không nhận RAM DDR4, không nhận SSD M.2, mất USB-C, không xuất hình qua USB-C, lỗi RTX 3060, quạt quay mạnh, máy nóng bất thường hoặc lỗi sau khi vào nước, Laptop LD sẽ kiểm tra trước để xác định nên sửa main hay thay main Lenovo ThinkBook 16p G2 ACH CPU AMD Ryzen 9 5900HX.
Bo mạch được đối chiếu theo đúng dòng ThinkBook 16p G2 ACH, CPU Ryzen 9 5900HX, nền AMD SoC, GPU NVIDIA GeForce RTX 3060 Laptop GPU 6GB GDDR6, RAM DDR4-3200 dạng hàn một phần kèm 1 khe SO-DIMM, SSD M.2 2280 PCIe NVMe, 2 cổng USB-C 3.2 Gen 2, đầu đọc thẻ và jack nguồn Slim Tip trước khi lắp. Khách thay tại cửa hàng được hỗ trợ công lắp, kiểm tra lại các chức năng chính và nhận phiếu bảo hành rõ ràng.
Xác thực kỹ thuật
Thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo Lenovo PSREF, tem linh kiện, mã FRU/PN nếu có, layout bo mạch thực tế và kinh nghiệm thay main laptop từ năm 2013, giúp khách chọn đúng main ThinkBook 16p G2 ACH, đúng cấu hình Ryzen 9 5900HX và hạn chế mua nhầm sang nhánh Ryzen 5/Ryzen 7 hoặc main khác đời.
- ThinkBook 16p G2 ACH
- Ryzen 9 5900HX
- RTX 3060 6GB
- DDR4-3200
- 1 RAM hàn + 1 khe SO-DIMM
- 2 khe M.2 2280
- USB-C 3.2 Gen 2
- Màn 16 inch WQXGA
- Sạc 230W
- BH 1 đổi 1
Cần gửi gì để Laptop LD báo đúng main?
ThinkBook 16p G2 ACH có nhiều nhánh Ryzen 5 5600H, Ryzen 7 5800H và Ryzen 9 5900HX. Riêng main Ryzen 9 thường đi với RTX 3060, nhưng RAM hàn 8GB/16GB và dung lượng SO-DIMM có thể khác nhau theo máy. Gửi đủ ảnh giúp báo đúng main, đúng RAM và đúng cụm cổng.
Thông tin nên gửi trước
- Ảnh tem đáy máy, Machine Type, serial hoặc mã 20YM/21AR nếu còn rõ.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh tem FRU/PN, mã in trên PCB, khu vực CPU Ryzen 9 5900HX và GPU RTX 3060.
- Ảnh khe RAM SO-DIMM, RAM hàn, 2 khe SSD M.2, cụm cổng USB-C, USB-A, card reader và jack nguồn.
- Mô tả lỗi thực tế: không nguồn, không sạc, mất GPU, treo logo, không nhận RAM, không nhận SSD, không xuất hình USB-C hoặc máy từng vào nước.
Lợi ích khi gửi đủ ảnh
- Báo đúng main theo CPU Ryzen 9 5900HX, không nhầm Ryzen 7 5800H hoặc Ryzen 5 5600H.
- Xác định đúng dung lượng RAM hàn, vì RAM hàn nằm trên main và không thay như RAM rời.
- Đối chiếu đúng RTX 3060, SSD M.2, USB-C, card reader, pin, sạc và cáp màn trước khi lắp.
- Rút ngắn thời gian khi mang máy đến cửa hàng hoặc gửi máy từ xa.

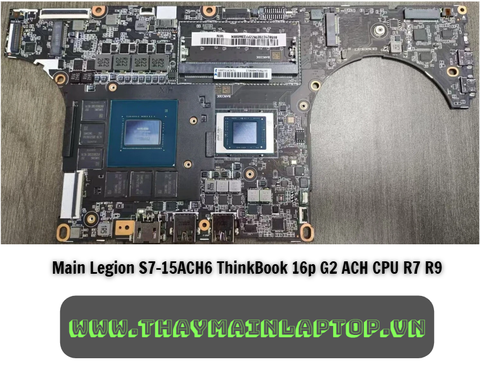

Vị trí linh kiện và ảnh tổng thể main Lenovo ThinkBook 16p G2 ACH Ryzen 9 5900HX
Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU, GPU, RAM hàn, khe RAM SO-DIMM, 2 khe SSD M.2, nguồn CPU/GPU, jack sạc, USB-C và card reader trên bo mạch.

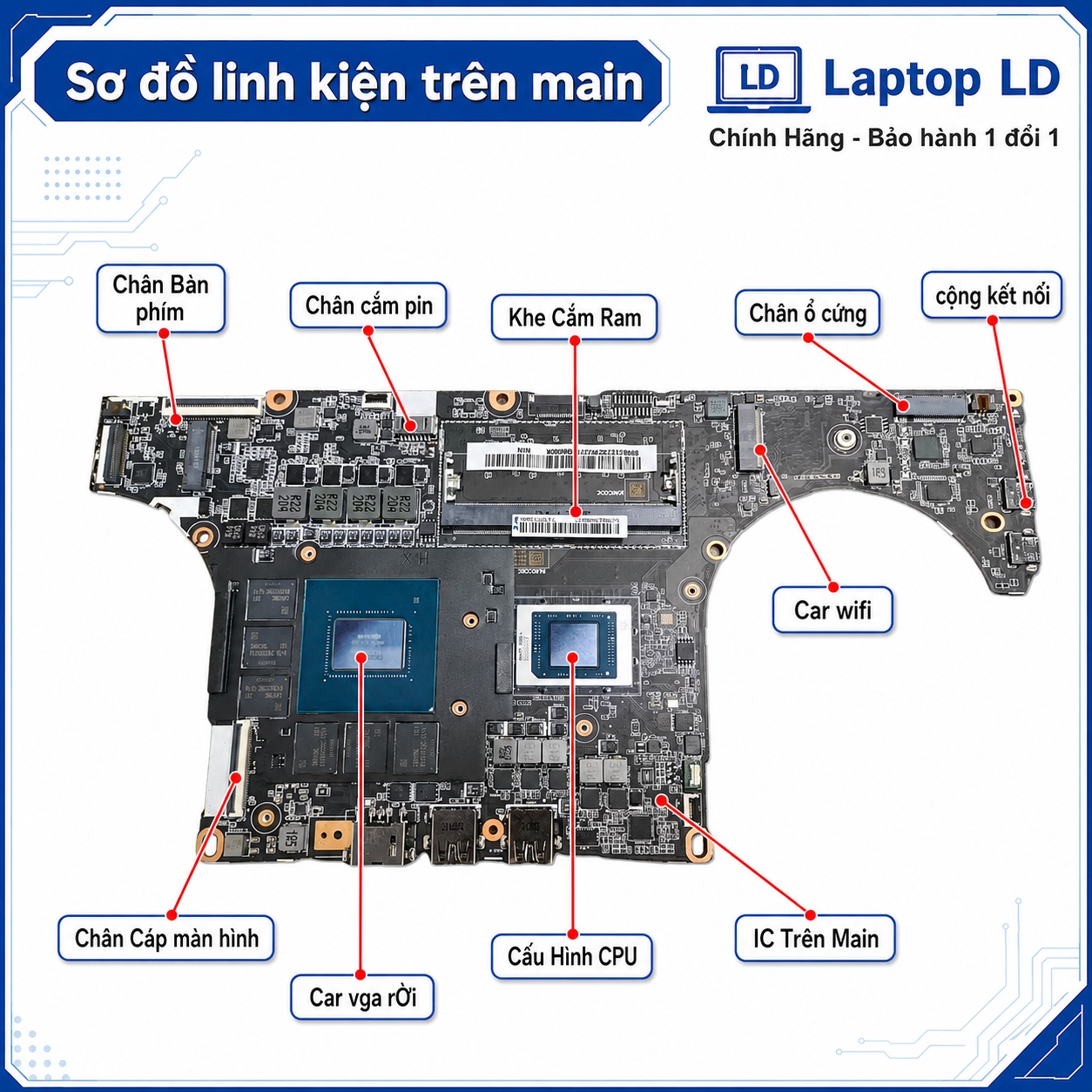

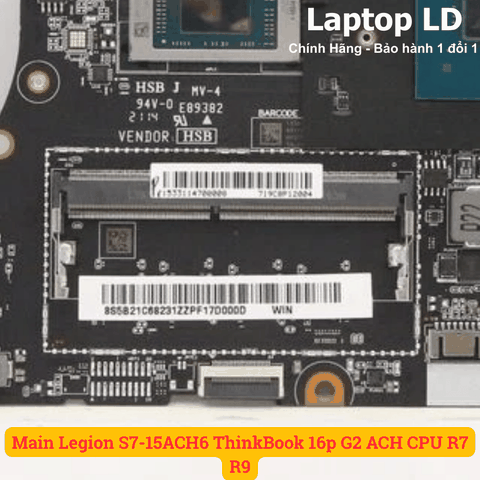

Vị trí CPU Ryzen 9 5900HX, GPU RTX 3060, RAM DDR4, SSD M.2 và cổng USB-C trên main ThinkBook 16p G2 ACH

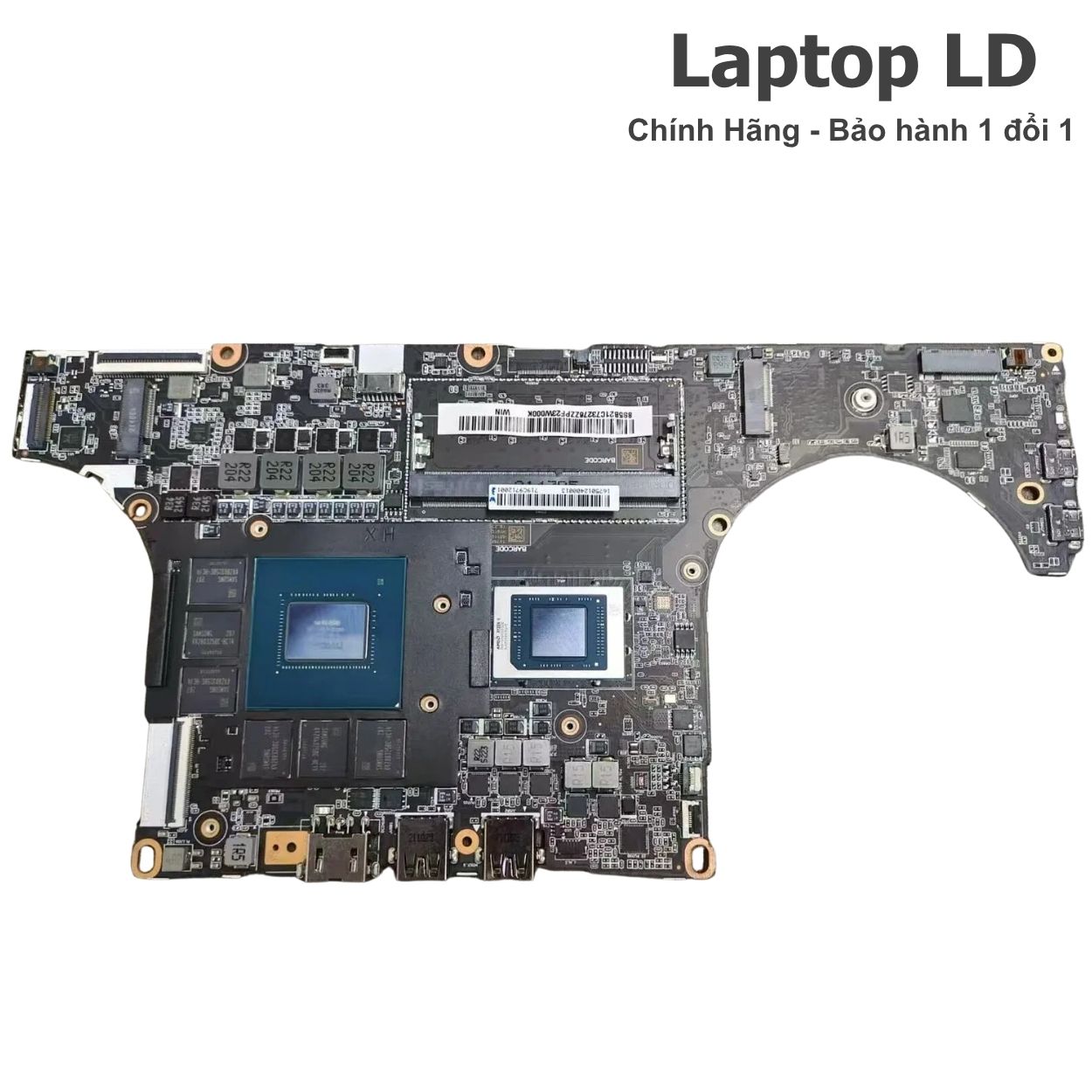

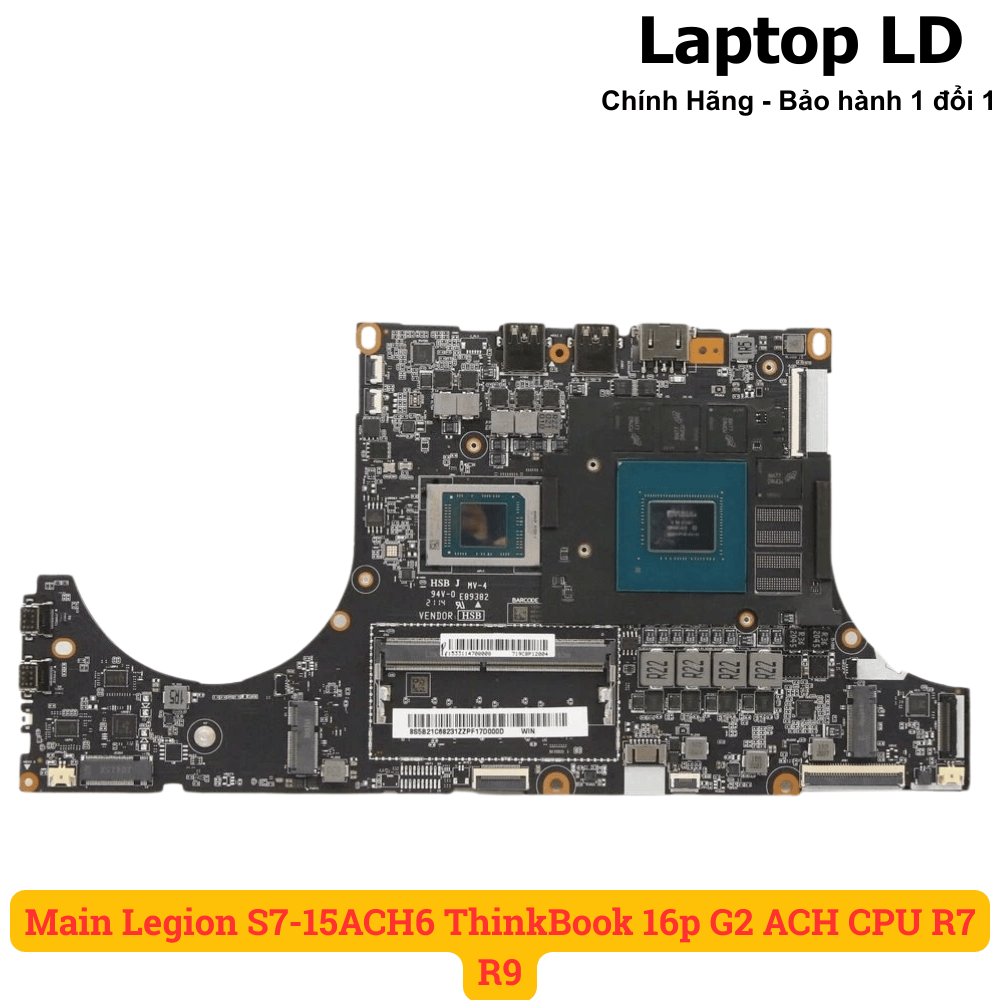

Mặt trước main Lenovo ThinkBook 16p G2 ACH Ryzen 9 5900HX – đối chiếu layout CPU, GPU, RAM, SSD và cụm cổng

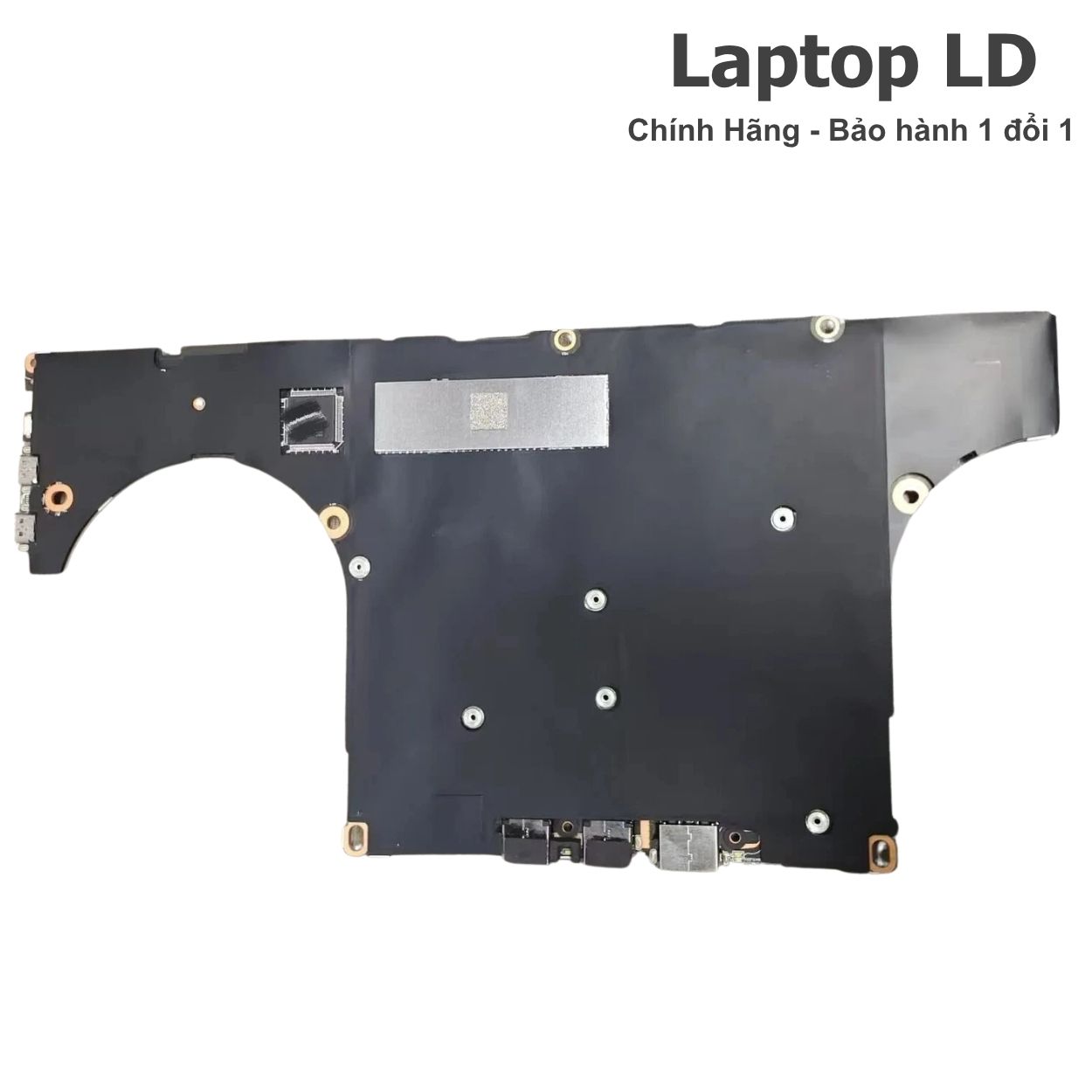

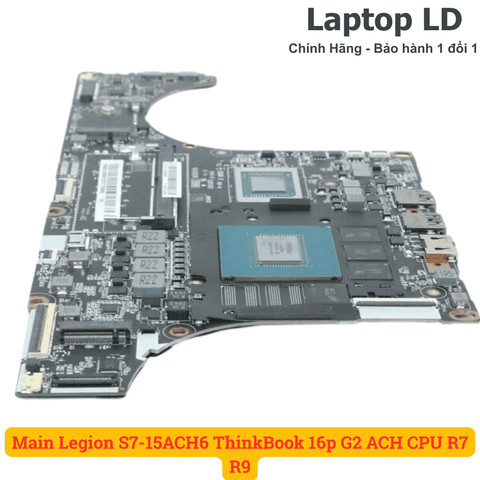

Mặt sau main ThinkBook 16p G2 ACH – kiểm tra mã bo mạch, tem FRU/PN và tình trạng linh kiện
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá được báo sau khi đối chiếu đúng CPU Ryzen 9 5900HX, GPU RTX 3060, dung lượng RAM hàn, tình trạng bo mạch và gói bảo hành. Dòng main creator có GPU rời nên giá có thể thay đổi theo nguồn hàng.
Công lắp
Khách thay tại Laptop LD được hỗ trợ công lắp, vệ sinh cơ bản và test lại nguồn, sạc, RAM, SSD, hình ảnh, USB-C và nhiệt độ trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Có thể chọn gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể chờ lấy khi có sẵn đúng main và máy không phát sinh lỗi phụ. Máy vào nước hoặc đã sửa nhiều lần cần kiểm kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu bo mạch trước khi lắp, không thay chéo khi chưa xác minh.
- Kiểm tra nguồn, sạc 230W, pin, RAM DDR4, SSD M.2, GPU RTX, hình ảnh, USB-C, USB-A, card reader, Wi-Fi, Bluetooth, âm thanh, bàn phím, touchpad và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng.
Bo mạch Lenovo ThinkBook 16p G2 ACH Ryzen 9 5900HX dùng cho máy nào?
Dòng máy phù hợp
- Lenovo ThinkBook 16p G2 ACH / ThinkBook 16p Gen 2 AMD.
- Cấu hình dùng CPU AMD Ryzen 9 5900HX onboard.
- GPU NVIDIA GeForce RTX 3060 Laptop GPU 6GB GDDR6.
- RAM DDR4-3200, một phần hàn trên main và 1 khe SO-DIMM.
- Ổ cứng dùng M.2 2280 PCIe NVMe, hỗ trợ 2 ổ theo PSREF.
- Màn hình 16 inch WQXGA 2560x1600 16:10.
Không nên thay chéo khi chưa kiểm
- Không nhầm với ThinkBook 16p G2 ACH Ryzen 7 5800H hoặc Ryzen 5 5600H.
- Không nhầm với ThinkBook 16p Gen 3/Gen 4 đời sau vì layout, CPU, RAM và cổng có thể khác.
- Không đặt main chỉ theo chữ ThinkBook 16p; cần đối chiếu tem FRU/PN, CPU, GPU, RAM hàn và layout cổng.
- Nếu main cũ có mã board cụ thể, cần gửi ảnh để viết đúng mã vào sản phẩm.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| CPU | AMD Ryzen 9 5900HX, 8 nhân / 16 luồng, 3.3GHz đến 4.6GHz, 4MB L2 / 16MB L3. | Nhầm Ryzen 7 5800H hoặc Ryzen 5 5600H. |
| GPU | NVIDIA GeForce RTX 3060 Laptop GPU 6GB GDDR6, TGP 75W theo PSREF. | Nhầm main không GPU rời hoặc nhầm đời ThinkBook khác. |
| RAM | DDR4-3200, 1 phần hàn trên main + 1 khe DDR4 SO-DIMM. | Ghi sai DDR5 hoặc bỏ qua dung lượng RAM hàn trên main. |
| SSD | Tối đa 2 ổ M.2 2280 PCIe NVMe. | Nhầm máy chỉ có 1 khe hoặc nhầm ổ SATA 2.5 inch. |
| Cổng | 2 USB-C 3.2 Gen 2, 2 USB-A 3.2 Gen 2, card reader, audio, nguồn Slim Tip. | Ghi nhầm có HDMI/RJ-45 tích hợp; PSREF của 16p G2 ACH ghi không có Ethernet, xuất hình qua USB-C. |
| Màn hình | 16 inch WQXGA 2560x1600 IPS, 400 nits, 100% sRGB, non-touch. | Nhầm màn 15.6 FHD hoặc ThinkBook 16p đời khác. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem board, mã PCB, CPU, GPU, RAM, SSD và cụm cổng trước khi đặt hàng.
Ảnh chi tiết CPU, GPU, RAM, SSD và cụm cổng trên main ThinkBook 16p G2 ACH
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng CPU Ryzen 9 5900HX, GPU RTX 3060, RAM hàn, khe RAM SO-DIMM, 2 khe SSD M.2, USB-C, USB-A và jack nguồn.

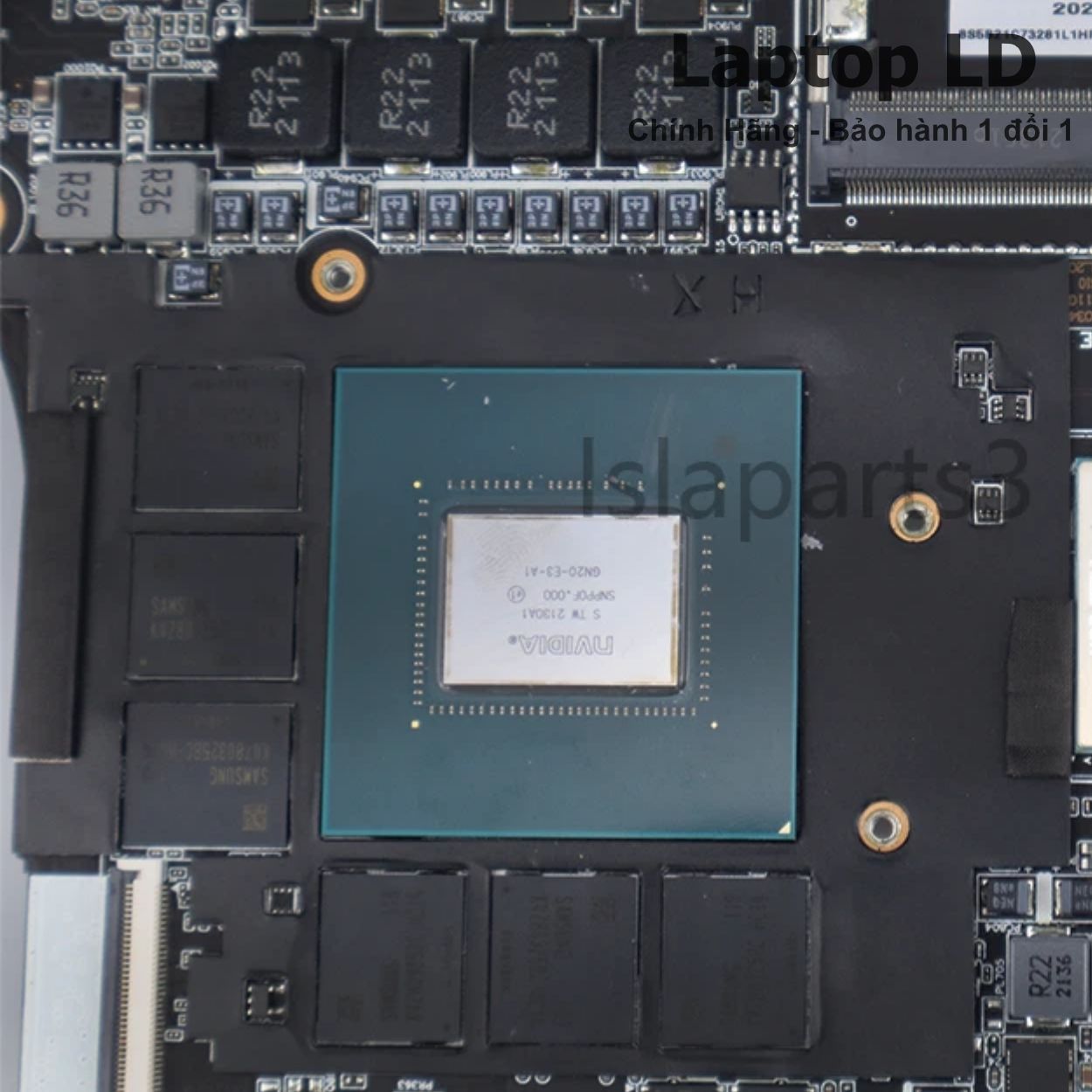

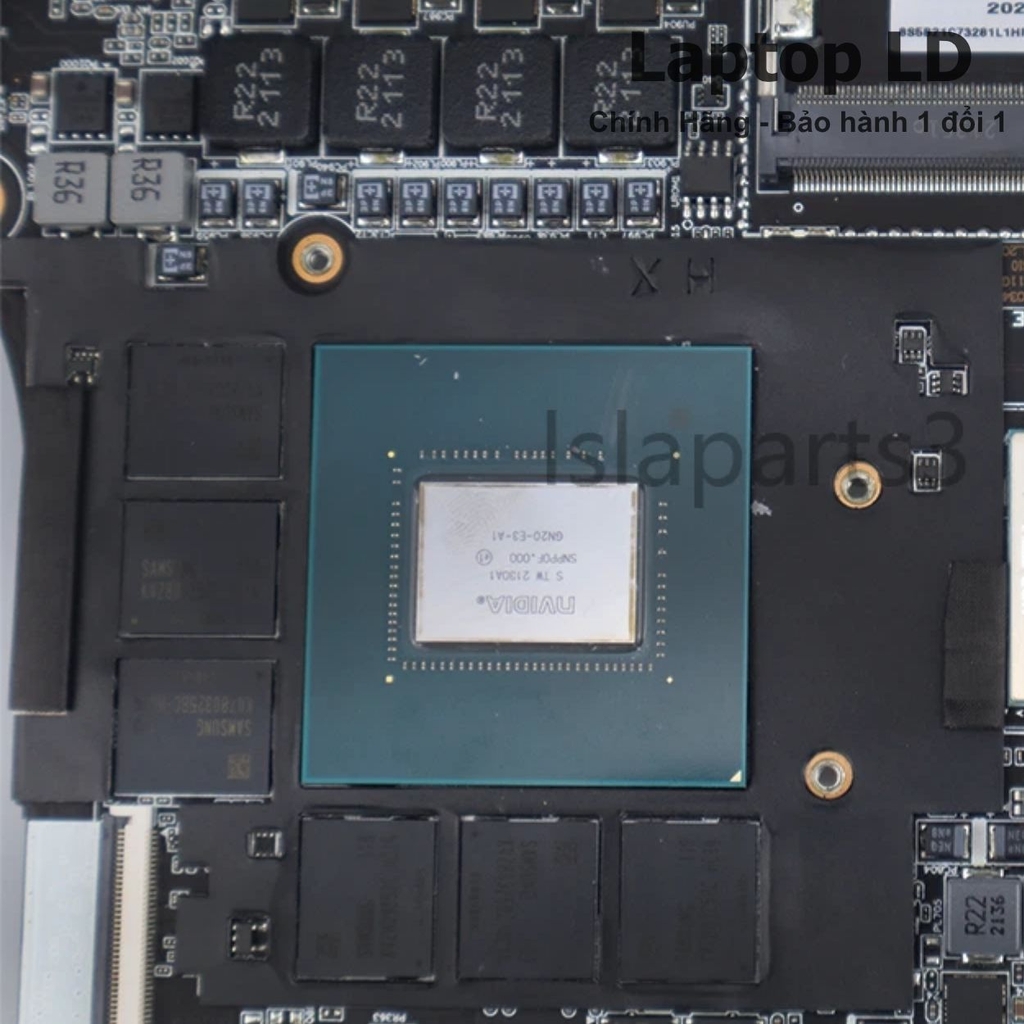

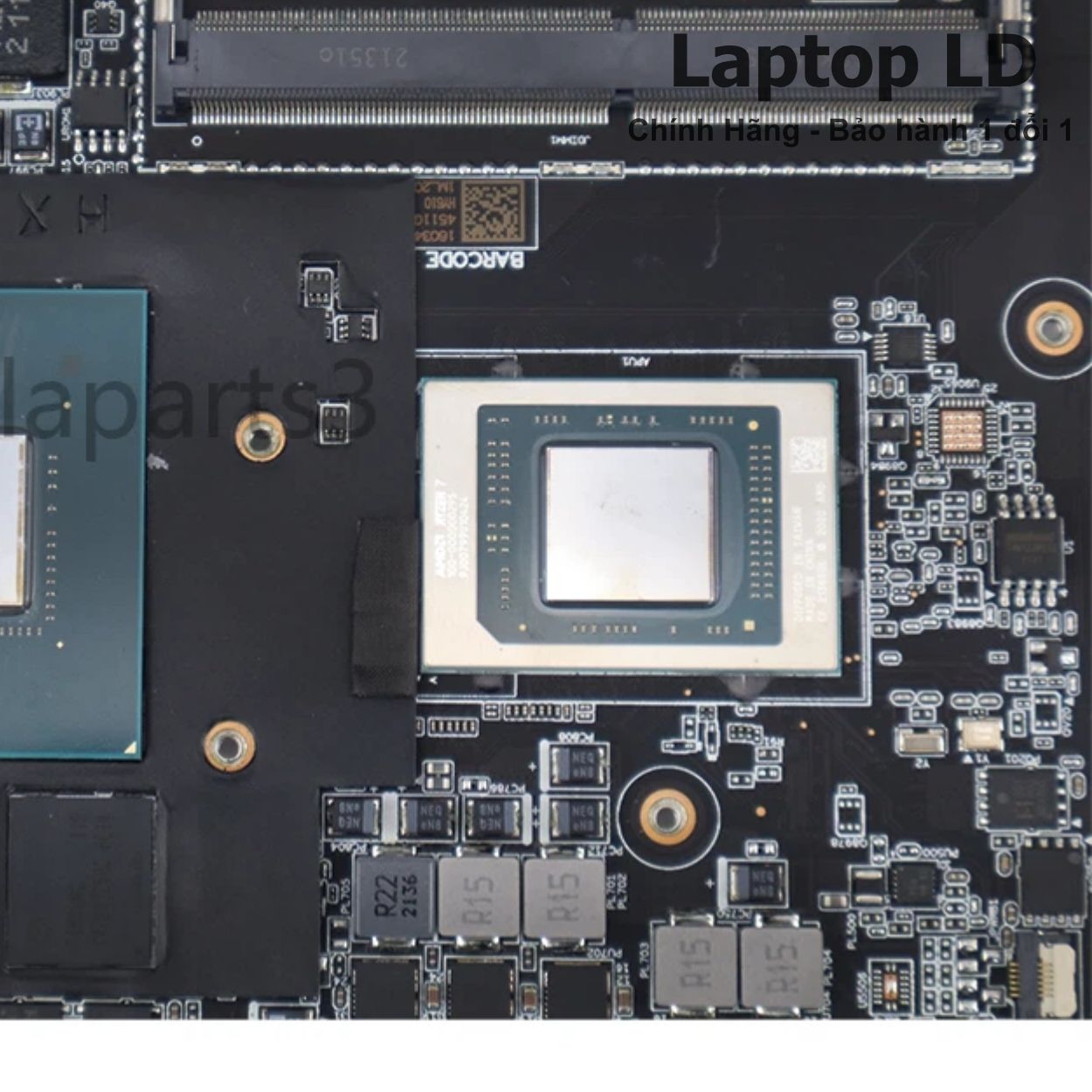

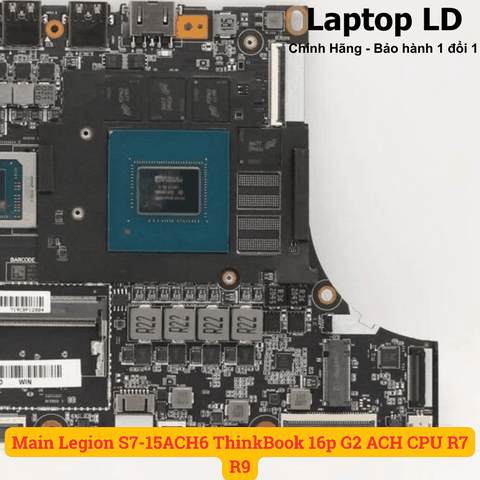

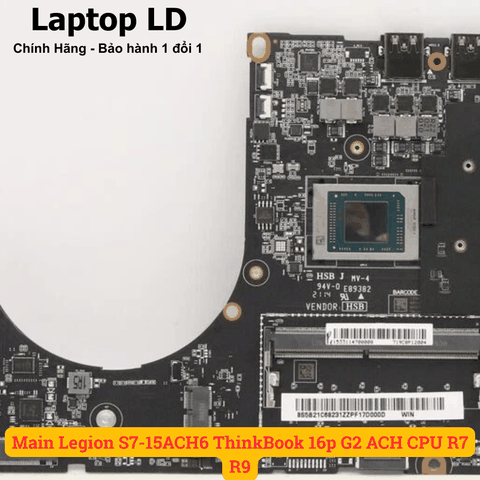

CPU AMD Ryzen 9 5900HX và GPU NVIDIA GeForce RTX 3060 trên main Lenovo ThinkBook 16p G2 ACH

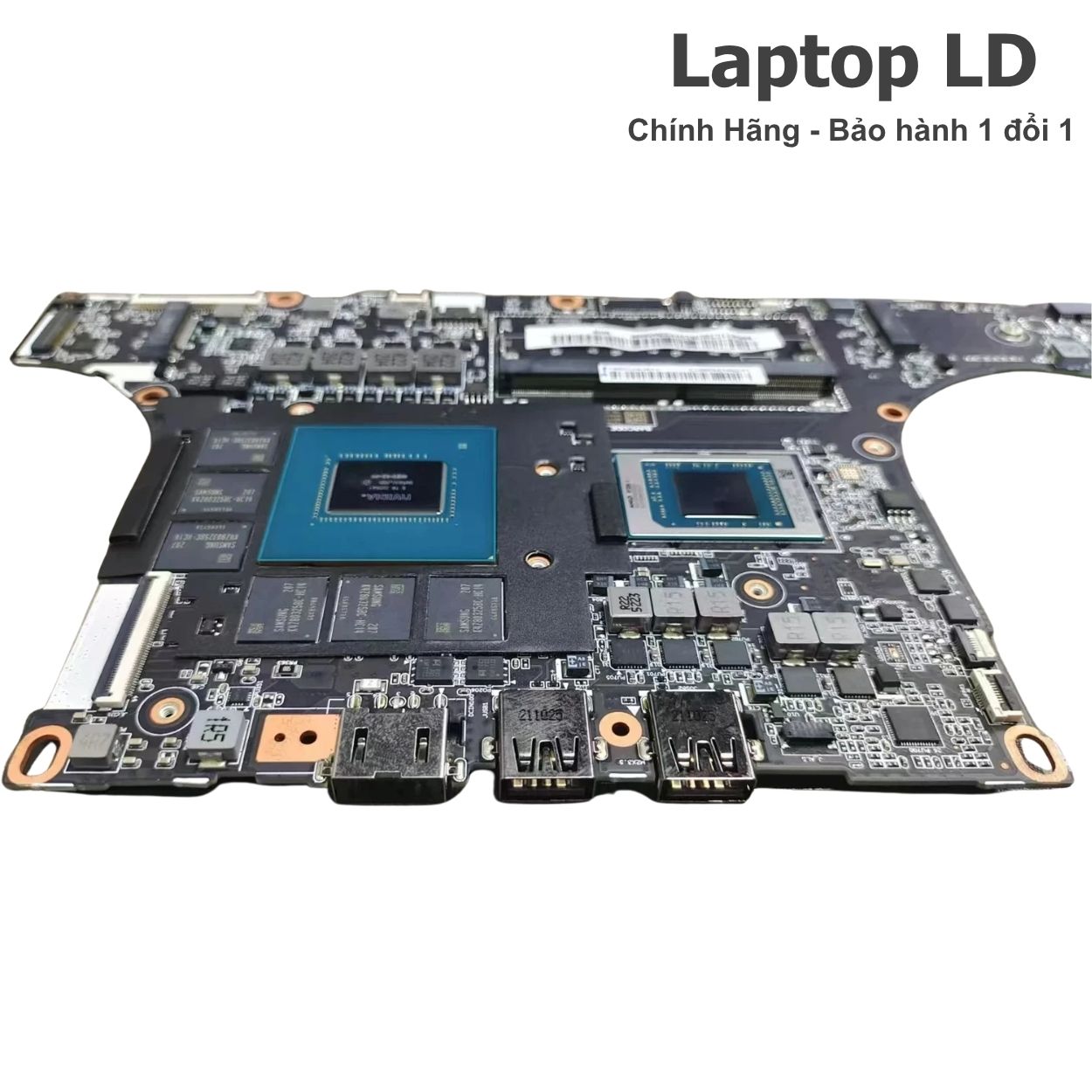

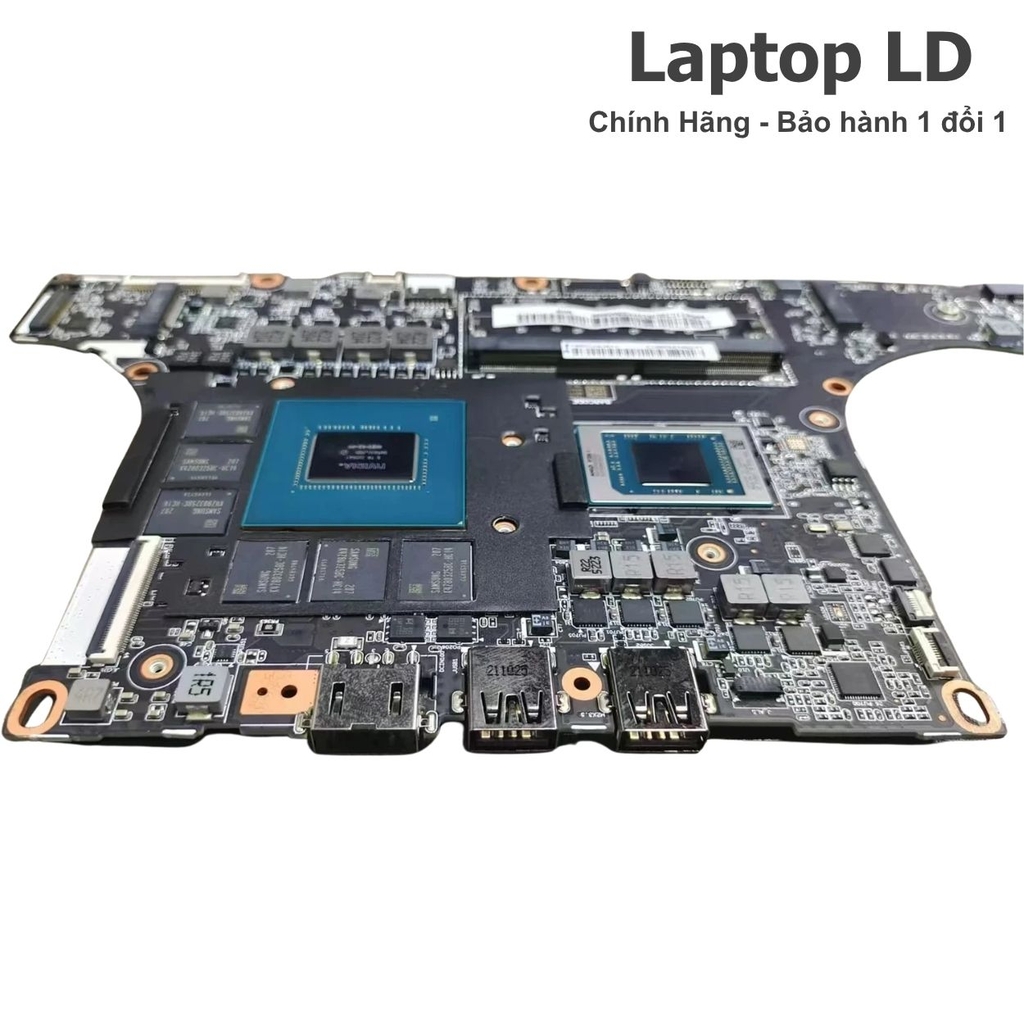

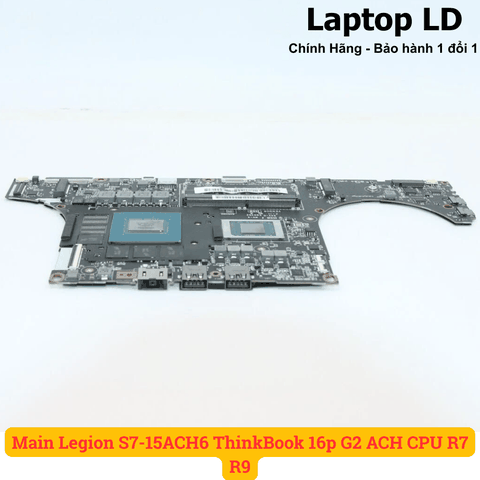

Cổng USB-C trên main Lenovo ThinkBook 16p G2 ACH
Dấu hiệu nên kiểm tra bo mạch Lenovo ThinkBook 16p G2 ACH
Lỗi nguồn, sạc và nhiệt
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Cắm sạc Slim Tip 230W không nhận hoặc sạc chập chờn.
- Máy tự tắt khi render, chạy đồ họa hoặc tải GPU RTX 3060.
- Quạt quay mạnh bất thường, máy nóng nhanh sau khi bật.
Lỗi RAM, SSD, khởi động
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- Không nhận RAM SO-DIMM hoặc nhận sai dung lượng RAM.
- Không nhận SSD M.2 dù SSD đã test tốt.
- Có nguồn nhưng màn hình đen, không xuất hình qua USB-C.
Lỗi GPU và ngoại vi
- GPU RTX 3060 lỗi driver, Code 43, mất GPU rời hoặc crash khi tải nặng.
- USB-C không nhận dock, không xuất hình hoặc không nhận thiết bị tốc độ cao.
- Card reader không nhận thẻ, Wi-Fi/Bluetooth mất, âm thanh lỗi.
- Máy từng vào nước, oxy hóa vùng cổng hoặc đã sửa bo mạch nhiều lần.
Nên sửa hay thay bo mạch ThinkBook 16p G2 ACH?
Không phải lỗi bo mạch nào cũng cần thay ngay. Laptop LD sẽ kiểm sạc, pin, RAM, SSD, BIOS, màn hình, cáp, USB-C, Wi-Fi, camera, bàn phím, touchpad, quạt và nguồn CPU/GPU trước khi tư vấn.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khoanh vùng được ở jack nguồn, USB-C, USB-A, card reader, IC bảo vệ hoặc nguồn phụ.
- Lỗi BIOS/EC có thể nạp lại và máy còn qua được các bước kiểm tra cơ bản.
- Lỗi không nhận SSD nằm ở socket M.2, nguồn SSD hoặc tiếp xúc cơ khí.
- Lỗi một cụm cổng đơn lẻ, chưa cháy lan sang CPU, GPU, VRAM hoặc nguồn chính.
Nên thay bo mạch khi cần ổn định hơn
- Lỗi CPU Ryzen 9 5900HX, GPU RTX 3060, VRAM hoặc không POST sau khi đã loại trừ linh kiện phụ.
- Bo mạch chập nặng vùng nguồn CPU/GPU, nguồn 3V/5V, nguồn sạc hoặc nguồn RAM.
- Máy vào nước, oxy hóa nhiều lớp, cháy đen bảng mạch hoặc đã sửa nhiều lần nhưng lỗi quay lại.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, RAM, SSD, hình ảnh, USB, Wi-Fi, audio và bàn phím.
Thông số kỹ thuật chính
Bảng thông số dùng để đối chiếu nhanh sản phẩm main Lenovo ThinkBook 16p G2 ACH CPU Ryzen 9 5900HX.
| Tên sản phẩm | Main Lenovo ThinkBook 16p G2 ACH CPU AMD Ryzen 9 5900HX |
|---|---|
| Dòng máy tương thích | Lenovo ThinkBook 16p G2 ACH / ThinkBook 16p Gen 2 AMD |
| Mã main / Board number | Chưa có mã board riêng từ khách; cần đối chiếu tem FRU/PN, mã PCB và layout bo mạch thực tế. |
| CPU | AMD Ryzen 9 5900HX onboard, 8 nhân / 16 luồng, 3.3GHz đến 4.6GHz, 4MB L2 / 16MB L3. |
| Chipset | AMD SoC Platform. |
| GPU / VGA | NVIDIA GeForce RTX 3060 Laptop GPU 6GB GDDR6, TGP 75W; AMD Radeon Graphics tích hợp trong CPU. |
| RAM | DDR4-3200, 1 phần hàn trên main + 1 khe DDR4 SO-DIMM, dual-channel; cấu hình Lenovo ghi tối đa 24GB hoặc 32GB tùy RAM hàn 8GB/16GB. |
| Ổ cứng | Hỗ trợ tối đa 2 ổ M.2 2280 SSD PCIe NVMe. |
| Cổng ngoài | 1 USB-A 3.2 Gen 2, 1 USB-A 3.2 Gen 2 Always On, 2 USB-C 3.2 Gen 2 hỗ trợ truyền dữ liệu / Power Delivery 3.0 / DisplayPort 1.4, 1 card reader, 1 jack audio 3.5mm, 1 cổng nguồn Slim Tip. |
| Màn hình | 16 inch WQXGA 2560x1600, IPS, 400 nits, anti-glare, 16:10, 100% sRGB, Dolby Vision, không cảm ứng. |
| Mạng và kết nối | Wi-Fi 6 802.11ax 2x2 + Bluetooth 5.1, dạng M.2 card; không có Ethernet RJ-45 tích hợp. |
| Sạc | Adapter Slim Tip 230W, 3-pin. |
| Pin | Pin Li-Polymer 71Wh, hỗ trợ Rapid Charge Pro theo cấu hình Lenovo. |
| Đặc điểm cần lưu ý | Main có RAM hàn một phần, GPU RTX rời, nguồn CPU/GPU công suất cao; cần kiểm dung lượng RAM hàn trước khi đặt. |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có thể chọn gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn, không sáng đèn sạc | Adapter 230W, jack nguồn, pin, nút nguồn, nguồn chờ 3V/5V, nguồn CPU/GPU. | Chỉ thay bo mạch khi đã loại trừ sạc, pin, jack nguồn và lỗi nút nguồn đơn giản. |
| Sạc lúc nhận lúc không | Củ sạc, dây sạc, jack DC-in, IC bảo vệ, mạch nhận adapter, pin. | Có thể sửa nếu lỗi khu vực jack nguồn nhẹ; thay main nếu chập lan hoặc mất nhiều nguồn. |
| Treo logo Lenovo, khởi động lặp | SSD M.2, BIOS, EC, RAM DDR4, hệ điều hành, nhiệt độ, nguồn CPU. | Khoanh vùng phần mềm/SSD/BIOS/RAM trước khi kết luận lỗi bo mạch sâu. |
| Không nhận SSD M.2 | SSD, socket M.2, nguồn cấp SSD, BIOS, đường PCIe. | Có thể sửa socket/nguồn phụ nếu chưa lỗi từ SoC hoặc nhiều lớp mạch. |
| Không xuất hình qua USB-C | Màn, cáp màn, USB-C, dock/cáp chuyển, driver, BIOS, GPU RTX. | Cần phân biệt lỗi cáp/dock/cổng với lỗi bo mạch. |
| Máy vào nước | Vùng jack nguồn, USB-C, USB-A, card reader, nguồn chờ, RAM, SSD, cáp màn, camera, touchpad, bàn phím. | Rà soát toàn máy vì nước có thể gây lỗi nhiều phần cùng lúc. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc 230W, RAM DDR4, SSD M.2, GPU RTX 3060, hình ảnh, USB-C, USB-A, Wi-Fi, âm thanh và nhiệt độ trước khi lắp vào máy.
Kỹ thuật viên Laptop LD test nguồn, RAM, SSD, GPU, hình ảnh và cổng kết nối trước khi bàn giao
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc, pin, RAM, SSD, màn hình, GPU, nhiệt độ và dữ liệu của khách.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 230W, jack nguồn, pin, SSD M.2, RAM DDR4, BIOS/EC, hình ảnh, USB-C, USB-A, Wi-Fi, quạt và các linh kiện liên quan.
-
Đối chiếu đúng main
Xác minh model ThinkBook 16p G2 ACH, CPU Ryzen 9 5900HX, GPU RTX 3060, dung lượng RAM hàn, khe RAM SO-DIMM và bố trí cổng.
-
Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian xử lý và bảo hành trước khi làm.
-
Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình, vệ sinh quạt, tra keo tản nhiệt, test nguồn, sạc, RAM, SSD, màn hình, USB, Wi-Fi, âm thanh, bàn phím, touchpad và nhiệt độ tải.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn lưu ý sử dụng sạc, tản nhiệt, vệ sinh quạt để hạn chế lỗi tái phát.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho trường hợp máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm rõ điều kiện 1 đổi 1, trường hợp được hỗ trợ và trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa dễ hình dung cách bo mạch được bọc chống sốc trước khi gửi tỉnh và nhận hàng thanh toán.
Đóng gói main Lenovo ThinkBook 16p G2 ACH Ryzen 9 5900HX chống sốc khi gửi tỉnh – khách nhận hàng, kiểm tra rồi thanh toán
Câu hỏi thường gặp
ThinkBook 16p G2 ACH Ryzen 9 5900HX dùng GPU gì?
Theo Lenovo PSREF, dòng ThinkBook 16p G2 ACH có GPU NVIDIA GeForce RTX 3060 Laptop GPU 6GB GDDR6, TGP 75W.
RAM của main này có nâng cấp được không?
Máy có một phần RAM DDR4-3200 hàn trên main và một khe DDR4 SO-DIMM. Phần RAM hàn đi theo bo mạch, nên khi thay main cần kiểm đúng dung lượng RAM hàn 8GB hoặc 16GB.
Máy có mấy khe SSD?
Lenovo PSREF ghi ThinkBook 16p G2 ACH hỗ trợ tối đa 2 ổ M.2 2280 SSD PCIe NVMe.
Main này có cổng HDMI hoặc LAN RJ-45 không?
PSREF của ThinkBook 16p G2 ACH ghi không có Ethernet RJ-45 và không liệt kê HDMI rời; máy hỗ trợ xuất hình qua 2 cổng USB-C 3.2 Gen 2 có DisplayPort 1.4.
Không nhận GPU RTX 3060 có chắc phải thay main không?
Chưa chắc. Cần kiểm driver, BIOS, nguồn GPU, VRAM, nhiệt độ và lỗi phần mềm. Nếu GPU/VRAM lỗi vật lý hoặc chập nguồn GPU nặng thì thay main sẽ ổn định hơn.
Thay bo mạch có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD nên thay bo mạch thường không làm mất dữ liệu. Tuy nhiên khách vẫn nên sao lưu trước nếu máy còn truy cập được.
Cần gửi gì để báo giá chính xác?
Khách nên gửi model máy, serial, ảnh tem đáy, ảnh tem FRU/PN trên main, ảnh CPU/GPU/RAM/SSD/cụm cổng và mô tả lỗi thực tế.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng.
