Thay main Lenovo ThinkBook 16 G6 IRL i5-1335U 223147-1 đúng mã
Main Lenovo ThinkBook 16 G6 IRL board 223147-1 dùng CPU Intel Core i5-1335U, Intel Iris Xe Graphics, RAM DDR5-5200 2 khe SO-DIMM, 2 khe SSD M.2 PCIe 4.0, Thunderbolt 4 / USB4, HDMI 2.1, RJ-45 LAN và SD card reader. Laptop LD hỗ trợ đối chiếu ảnh main, kiểm tra nguồn, sạc USB-C, Thunderbolt 4, USB-C 10Gbps, HDMI, LAN, RAM, SSD, Wi‑Fi, camera IR, vân tay và BIOS trước khi tư vấn sửa hoặc thay.
- Core i5-1335U
- Intel Iris Xe
- 2 khe DDR5
- 2 khe M.2
- Thunderbolt 4
- RJ-45 + SD
Xác thực kỹ thuật: thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo máy thực tế, mã linh kiện, mã PCB, thông số hãng và kinh nghiệm thay main laptop từ năm 2013, giúp khách chọn đúng main, đúng CPU, đúng RAM, đúng SSD, đúng cổng sạc và hạn chế mua nhầm mã.
Lưu ý mã bo mạch
Board 223147-1 có listing linh kiện cho i3-1315U / i5-1335U / i7-1355U. Bài này khóa theo bản i5-1335U; khi đăng bán cần đối chiếu FRU/PN Lenovo 5B21L68049 / 5B21L67897, serial, machine type 21KH và mã in trên main thực tế.

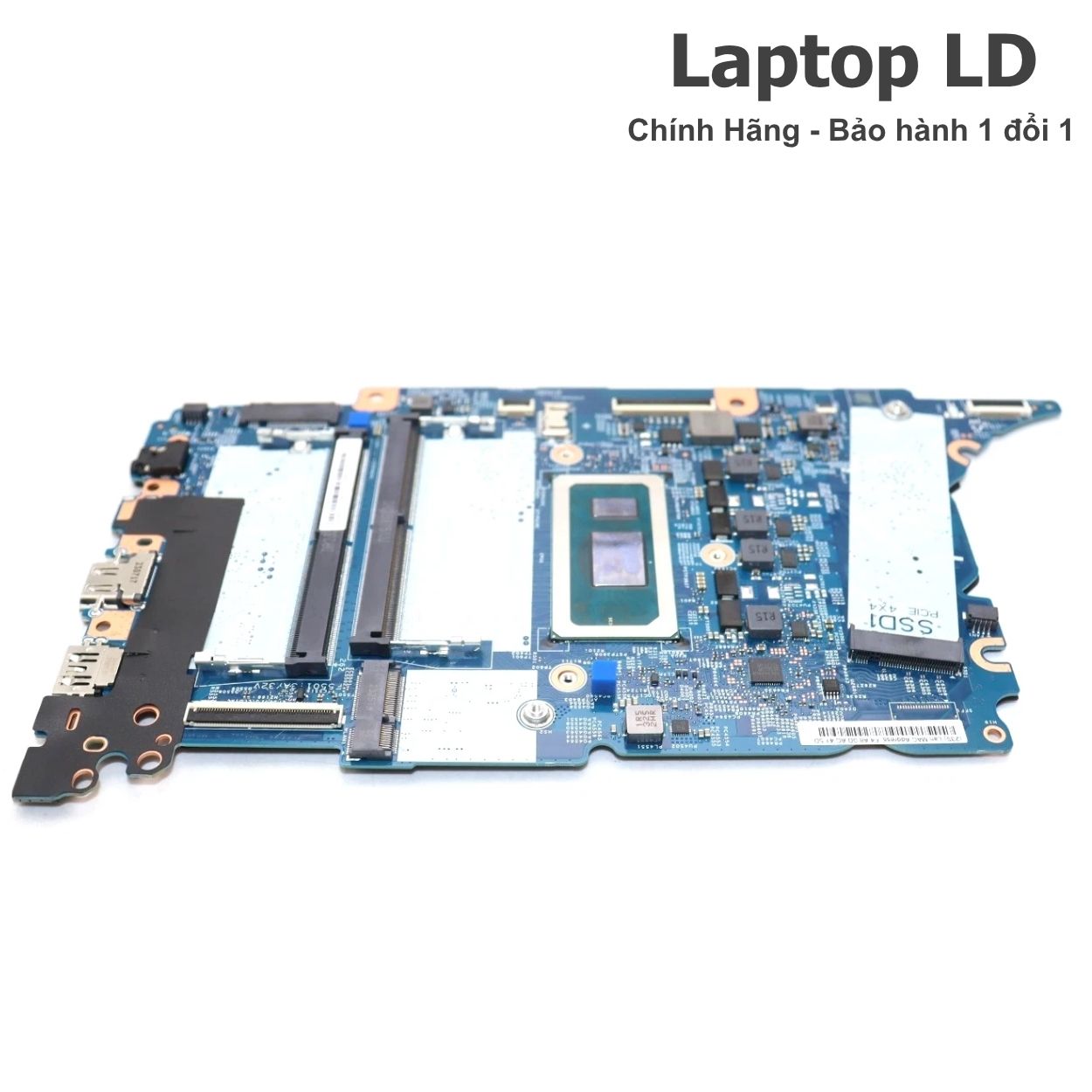

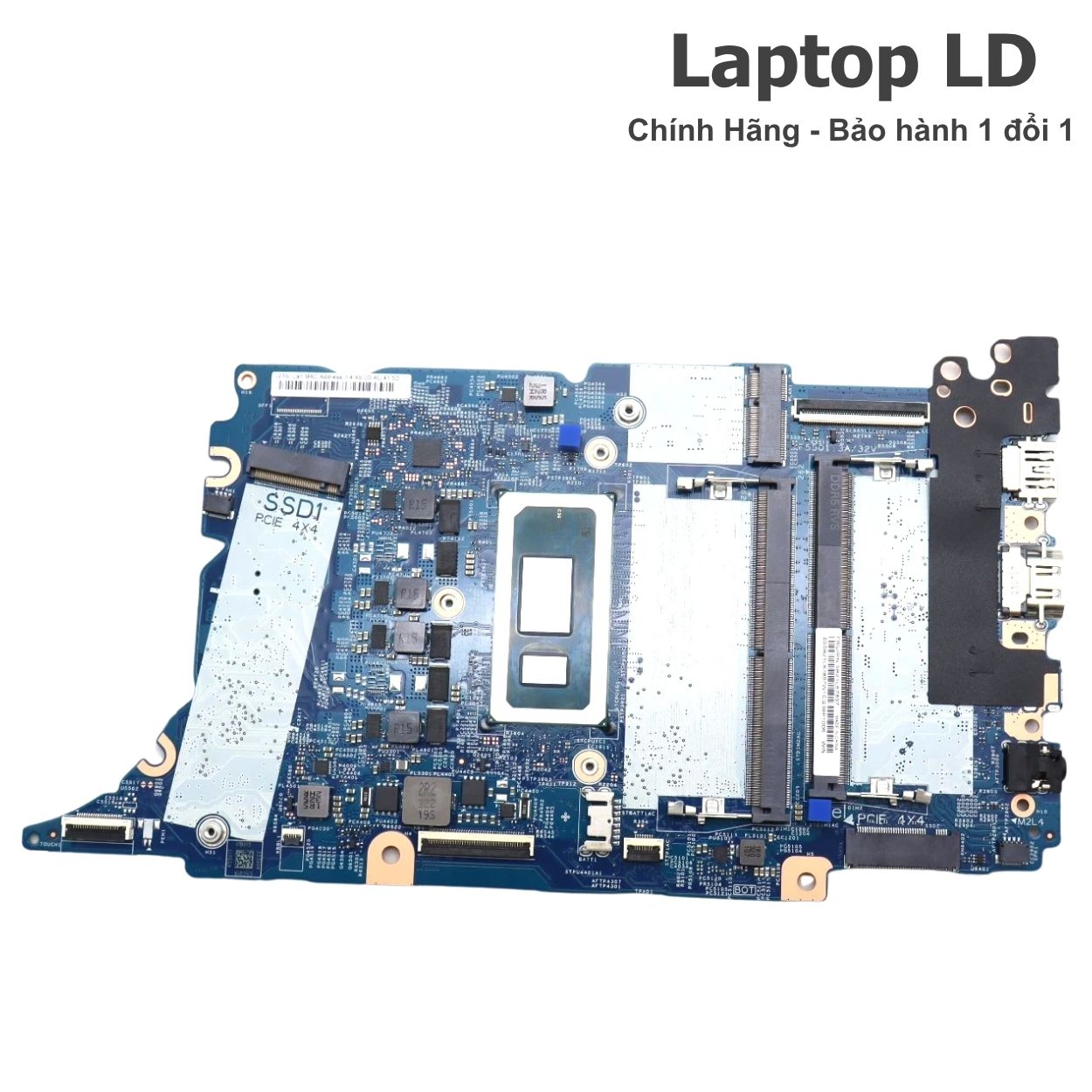

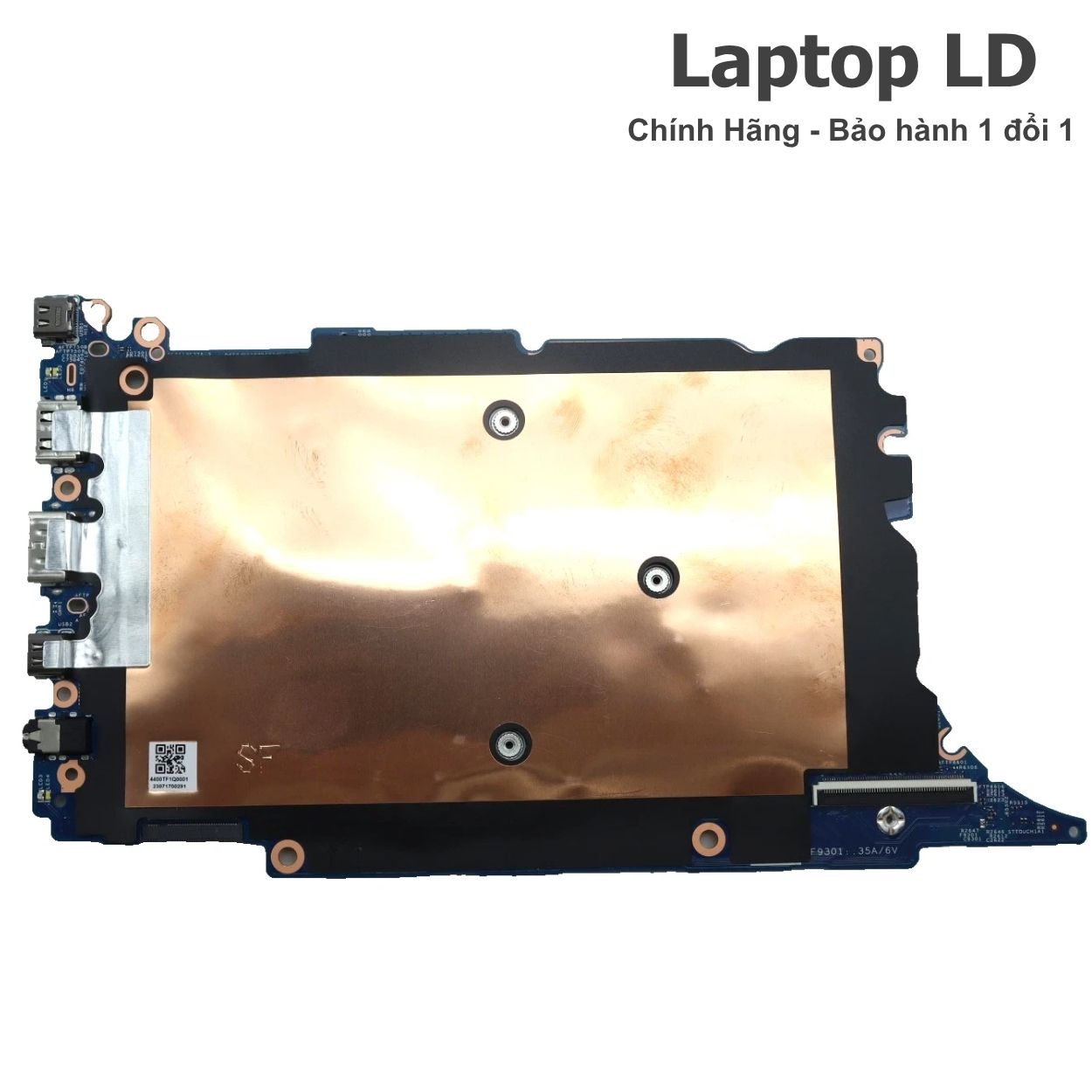

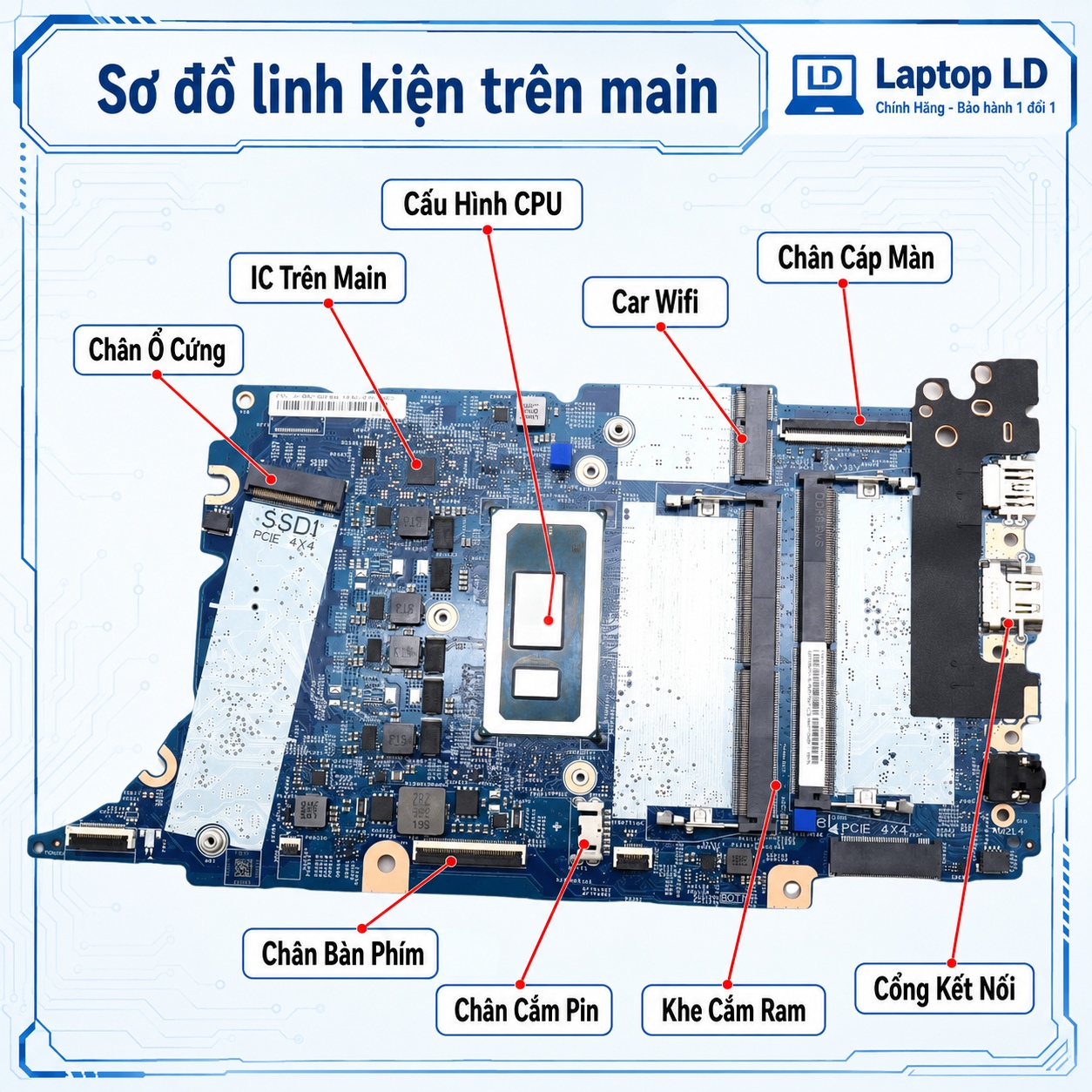

Vị trí linh kiện và ảnh tổng thể main Lenovo ThinkBook 16 G6 IRL i5-1335U 223147-1
Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU Intel Core i5-1335U, GPU Intel Iris Xe tích hợp, 2 khe RAM DDR5 SO-DIMM, 2 khe SSD M.2, chip BIOS, mạch sạc USB-C, Thunderbolt 4, HDMI, LAN RJ-45, SD card reader, Wi‑Fi, camera và vân tay.
Cần gửi gì để Laptop LD báo đúng main?
Để báo đúng main Lenovo ThinkBook 16 G6 IRL i5-1335U 223147-1 và tránh nhầm sang ThinkBook 14 G6 IRL, ThinkBook 16 G6 ABP AMD, ThinkPad hoặc bản i3/i7 khác, khách chỉ cần gửi vài ảnh/mã dưới đây.
Thông tin nên gửi trước
- Ảnh tem đáy máy, serial, machine type hoặc mã MTM bắt đầu bằng 21KH.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ board 223147-1, tem FRU/PN Lenovo, mã QR và mã in trên PCB.
- Ảnh khu vực CPU i5-1335U, 2 khe RAM DDR5, 2 khe SSD M.2 và chip BIOS.
- Ảnh cụm Thunderbolt 4, USB-C 10Gbps, HDMI, LAN RJ-45, USB-A, SD card reader và jack audio.
- Mô tả lỗi thực tế: không nguồn, không sạc USB-C, treo logo Lenovo, không nhận SSD, lỗi RAM, lỗi LAN, lỗi HDMI, lỗi Wi‑Fi, lỗi vân tay hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Báo đúng main ThinkBook 16 G6 IRL theo CPU i5-1335U.
- Tránh nhầm board 223147-1 bản i3/i7 hoặc ThinkBook 14 G6 IRL.
- Nhận diện nhanh lỗi nằm ở main, sạc USB-C, SSD, RAM, màn hình, Wi‑Fi, LAN, camera hay BIOS.
- Giữ đúng layout ThinkBook 16 G6 có Thunderbolt 4, RJ-45 và SD card reader.
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá main Lenovo ThinkBook 16 G6 IRL i5-1335U 223147-1 được báo theo đúng FRU/PN Lenovo, mã PCB, dung lượng RAM/SSD, tình trạng bo mạch, tình trạng cổng USB-C/Thunderbolt 4 và gói bảo hành.
Công lắp
Hỗ trợ lắp đặt và kiểm tra lại máy trước khi bàn giao. Lỗi phụ như SSD, RAM, màn hình, pin, sạc, cáp, bàn phím, touchpad, camera, vân tay, Wi‑Fi hoặc I/O board sẽ được báo riêng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Có gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể xử lý nhanh khi có sẵn đúng main 223147-1 và máy không vào nước, không chập cháy nặng, không phát sinh lỗi phụ.
Cam kết khi thay main tại Laptop LD
- Đối chiếu bo mạch trước khi lắp, không thay chéo khi chưa xác minh.
- Kiểm tra nguồn, sạc USB-C, Thunderbolt 4, USB-C 10Gbps, SSD M.2, RAM DDR5, Intel Iris Xe, HDMI, LAN RJ-45, SD card reader, Wi‑Fi, Bluetooth, âm thanh, bàn phím, touchpad, camera, vân tay và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Lenovo ThinkBook 16 G6 IRL i5-1335U 223147-1 dùng cho máy nào?
Dòng máy phù hợp
- Lenovo ThinkBook 16 G6 IRL.
- Machine type/model dòng 21KH theo cấu hình Intel.
- Board 223147-1, FRU/PN 5B21L68049 hoặc 5B21L67897 theo tem main thực tế.
- CPU Intel Core i5-1335U, 10 nhân, 12 luồng.
- Intel Iris Xe Graphics tích hợp.
- RAM DDR5-5200 SO-DIMM, 2 khe, dual-channel.
- 2 khe M.2 2280 PCIe 4.0 x4 cho SSD.
Không nên thay chéo khi chưa kiểm
- Không nhầm ThinkBook 16 G6 IRL với ThinkBook 14 G6 IRL.
- Không nhầm ThinkBook 16 G6 IRL Intel với ThinkBook 16 G6 ABP AMD.
- Không nhầm i5-1335U với i3-1315U, i7-1355U, i5-13420H hoặc i7-13700H.
- Không ghi RAM onboard vì dòng này dùng DDR5 SO-DIMM rời.
- Không ghi thiếu RJ-45, SD card reader hoặc Thunderbolt 4.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Dòng máy | Lenovo ThinkBook 16 G6 IRL. | Nhầm sang ThinkBook 14 G6 IRL, ThinkBook 16 G6 ABP AMD, ThinkPad hoặc IdeaPad. |
| Board number | 223147-1; FRU/PN 5B21L68049 hoặc 5B21L67897 theo tem main thực tế. | Nhầm board cùng đời nhưng khác CPU hoặc khác FRU. |
| CPU | Intel Core i5-1335U, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, P-core tối đa 4.6GHz, E-core tối đa 3.4GHz, 12MB Intel Smart Cache. | Nhầm sang i3-1315U, i7-1355U, i5-13420H hoặc i7-13700H. |
| GPU | Integrated Intel Iris Xe Graphics; với cấu hình RAM single-channel có thể hoạt động như Intel UHD Graphics. | Ghi nhầm VGA rời hoặc chốt sai Iris Xe/UHD khi chưa kiểm RAM. |
| RAM | DDR5-5200, 2 khe SO-DIMM, dual-channel, tối đa 64GB theo nền kỹ thuật. | Tưởng RAM onboard hoặc ghi nhầm LPDDR5. |
| SSD | 2 khe M.2 2280 PCIe 4.0 x4; hỗ trợ M.2 2242 SSD tối đa 1TB và M.2 2280 SSD tối đa 2TB theo PSREF. | Ghi nhầm 1 khe SSD cố định hoặc SATA. |
| Cổng ngoài | 2 USB-A 5Gbps, 1 USB-C 10Gbps PD 3.0 / DP 1.4, 1 Thunderbolt 4 / USB4 40Gbps PD 3.0 / DP 1.4, HDMI 2.1 4K/60Hz, RJ-45, audio 3.5mm, SD card reader. | Ghi thiếu Thunderbolt 4, RJ-45 hoặc SD card reader. |
| Màn hình | 16 inch WUXGA 1920x1200 IPS 300 nits 16:10; có tùy chọn 45% NTSC/100% sRGB, touch/non-touch theo máy. | Nhầm sang màn 14 inch, 15.6 inch hoặc panel của dòng khác. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem FRU/PN, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.

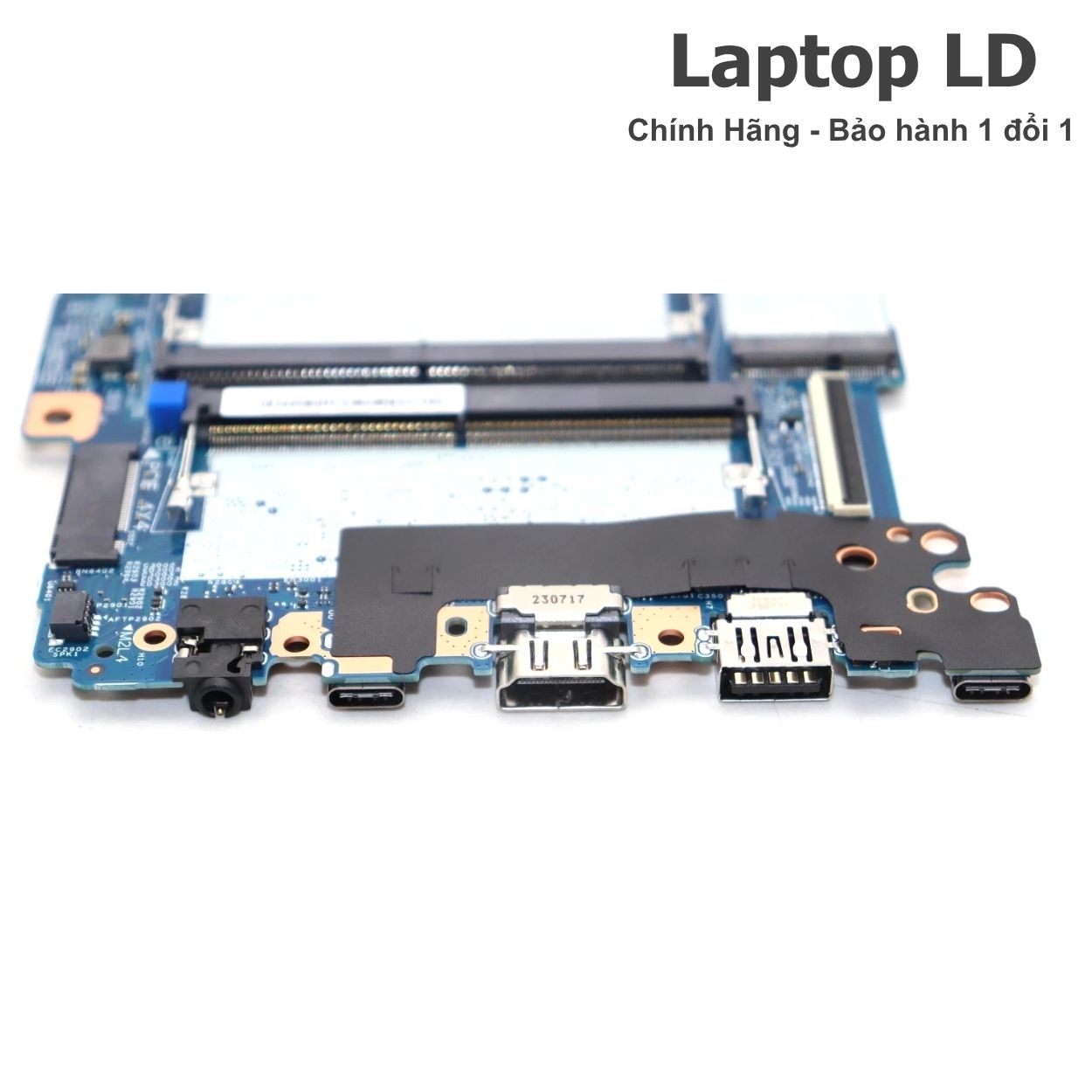

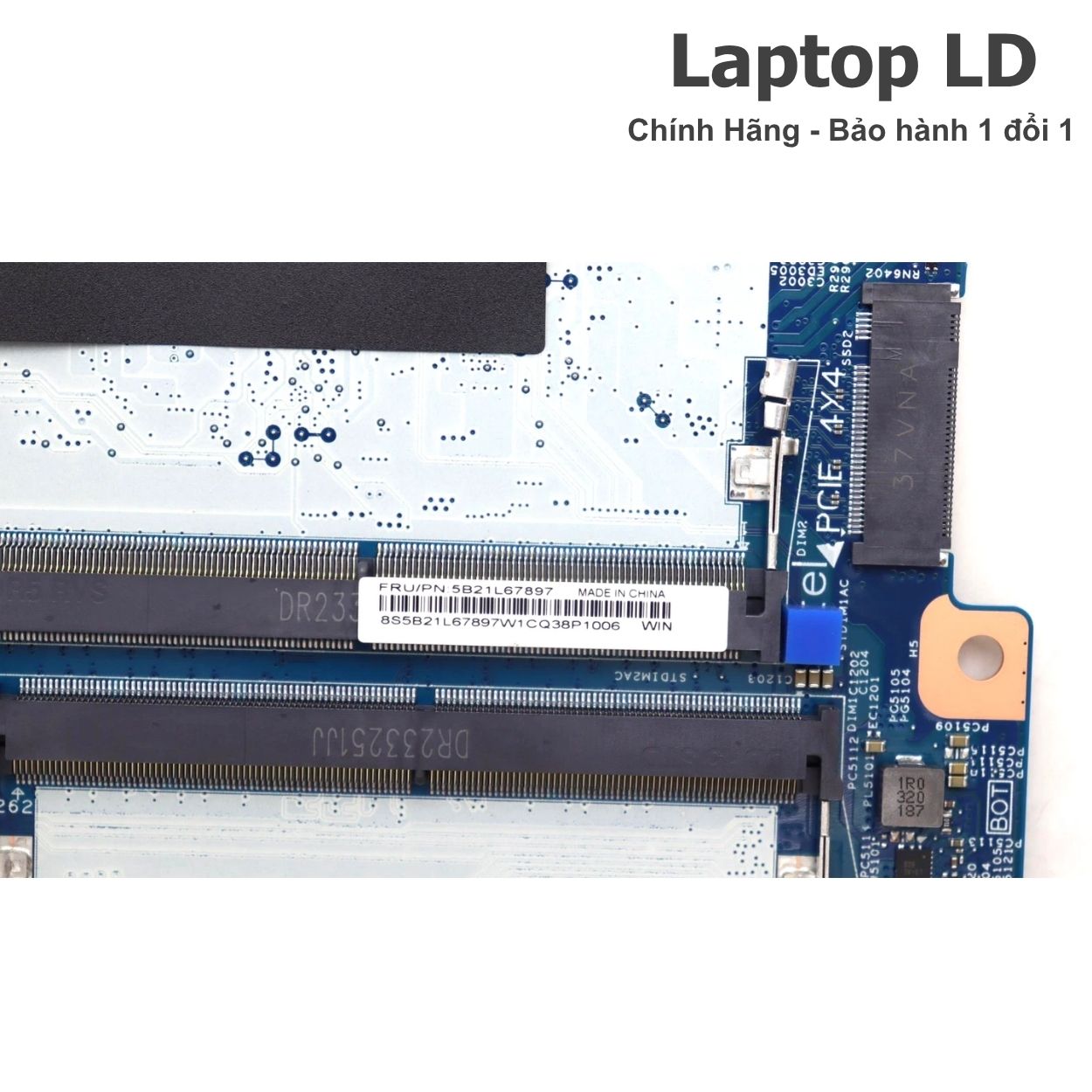

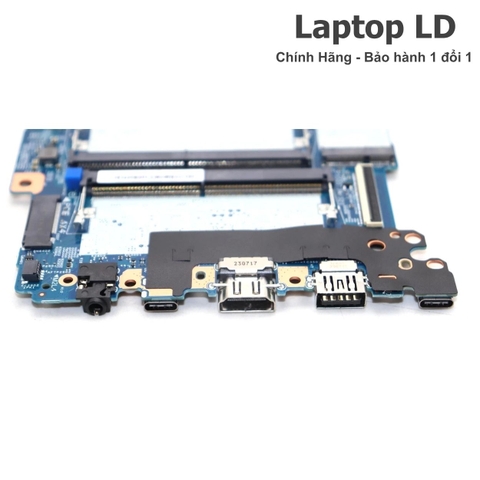

Ảnh chi tiết CPU, RAM, khe SSD và cụm cổng trên bo mạch ThinkBook 16 G6 IRL
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng i5-1335U, Intel Iris Xe, 2 khe RAM DDR5, 2 khe SSD M.2, Thunderbolt 4, USB-C, HDMI, RJ-45, SD card reader và cổng sạc.
Dấu hiệu nên kiểm tra bo mạch Lenovo ThinkBook 16 G6 IRL
Lỗi nguồn, sạc và USB-C
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Không nhận adapter USB-C 65W hoặc chỉ nhận một cổng.
- Không nhận xuất hình qua USB-C hoặc Thunderbolt 4.
- Máy tự tắt khi cắm hub/dock hoặc tải CPU.
- Cổng USB-C/Thunderbolt nóng bất thường sau khi dùng hub kém chất lượng.
Lỗi khởi động, RAM, SSD
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- Không nhận SSD M.2 dù SSD đã test tốt.
- Lỗi RAM DDR5 gây không POST, treo, xanh màn hoặc reset ngẫu nhiên.
- Máy có nguồn nhưng màn hình đen, không xuất HDMI hoặc USB-C.
- Máy nhận SSD chập chờn sau khi va đập, vệ sinh hoặc tháo lắp nhiều lần.
Lỗi LAN, màn hình và ngoại vi
- LAN RJ-45 không nhận mạng dây dù dây và modem tốt.
- Màn WUXGA không lên, sọc, nháy hoặc không nhận đúng độ phân giải.
- Wi‑Fi/Bluetooth mất kết nối, chập chờn hoặc không nhận card.
- SD card reader, HDMI, USB-A, loa, mic, camera, vân tay, bàn phím hoặc touchpad hoạt động chập chờn.
- Máy từng vào nước làm oxy hóa main, RAM, cổng USB-C hoặc mạch nguồn.
Nên sửa hay thay bo mạch ThinkBook 16 G6 IRL?
Không phải lỗi bo mạch nào cũng cần thay ngay. Laptop LD sẽ kiểm sạc USB-C, pin, SSD, RAM DDR5, BIOS, màn hình, cáp màn, Thunderbolt 4, HDMI, RJ-45, USB-A, SD card reader, Wi‑Fi, camera, vân tay, bàn phím, touchpad và nguồn chính trước khi tư vấn phương án.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khoanh vùng được ở một cổng USB-C, Thunderbolt 4, HDMI, RJ-45, USB-A, SD card reader, IC bảo vệ hoặc nguồn phụ.
- Lỗi BIOS có thể nạp/khôi phục và máy còn qua được các bước kiểm tra cơ bản.
- Lỗi không nhận SSD nằm ở socket, nguồn SSD hoặc tiếp xúc cơ khí.
- Lỗi Wi‑Fi, camera, vân tay, bàn phím hoặc touchpad do cáp/khe/driver, chưa lỗi sâu trên main.
Nên thay bo mạch khi cần ổn định hơn
- Lỗi CPU i5-1335U, lỗi nguồn RAM hoặc không POST sau khi đã loại trừ linh kiện phụ.
- Bo mạch chập nặng vùng USB-C/Thunderbolt 4, nguồn chờ, nguồn CPU hoặc đường sạc.
- Máy vào nước, oxy hóa nhiều lớp, cháy đen bảng mạch hoặc đã sửa nhiều lần nhưng lỗi quay lại.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, RAM, SSD, hình ảnh, LAN, Wi‑Fi, audio và bàn phím.
Thông số kỹ thuật chính
Bảng dưới đây chỉ ghi thông số kỹ thuật của main Lenovo ThinkBook 16 G6 IRL CPU Intel Core i5-1335U board 223147-1.
| Tên sản phẩm | Main Lenovo ThinkBook 16 G6 IRL CPU Intel Core i5-1335U 223147-1 |
|---|---|
| Dòng máy tương thích | Lenovo ThinkBook 16 G6 IRL, machine type/model 21KH theo main thực tế |
| Mã main / Board number | 223147-1; FRU/PN Lenovo 5B21L68049 / 5B21L67897 theo tem trên bo mạch thực tế |
| CPU | Intel Core i5-1335U, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, P-core tối đa 4.6GHz, E-core tối đa 3.4GHz, 12MB Intel Smart Cache |
| GPU / VGA | Integrated Intel Iris Xe Graphics; trên hệ thống RAM single-channel có thể hoạt động như Intel UHD Graphics |
| RAM hỗ trợ | DDR5-5200, 2 khe SO-DIMM, dual-channel, tối đa 64GB theo nền kỹ thuật |
| Ổ cứng hỗ trợ | 2 khe M.2 2280 PCIe 4.0 x4 SSD; hỗ trợ M.2 2242 SSD tối đa 1TB và M.2 2280 SSD tối đa 2TB theo PSREF |
| Cổng/khe trên main | 2 khe RAM DDR5 SO-DIMM, 2 khe SSD M.2, đầu pin, đầu màn hình, đầu bàn phím, đầu touchpad, đầu loa, đầu quạt, đầu camera, đầu Wi‑Fi, đầu vân tay, đầu SD card reader theo cấu hình máy |
| Cổng ngoài | 1 USB-A 5Gbps, 1 USB-A 5Gbps Always On, 1 USB-C 10Gbps hỗ trợ Power Delivery 3.0 và DisplayPort 1.4, 1 Thunderbolt 4 / USB4 40Gbps hỗ trợ Power Delivery 3.0 và DisplayPort 1.4, 1 HDMI 2.1 4K/60Hz, 1 RJ-45 LAN, 1 jack tai nghe/mic 3.5mm, 1 SD card reader |
| Màn hình | 16 inch WUXGA 1920x1200 IPS, 300 nits, chống chói, 16:10; tùy chọn 45% NTSC / 100% sRGB và touch / non-touch theo máy |
| Mạng và kết nối | Wi‑Fi 6 hoặc Wi‑Fi 6E 802.11ax 2x2, Bluetooth theo cấu hình máy, Ethernet RJ-45 100/1000M |
| Sạc | Adapter USB-C 65W hoặc 100W theo cấu hình máy; cổng USB-C/Thunderbolt hỗ trợ Power Delivery 3.0 |
| Pin | 45Wh hoặc 71Wh theo cấu hình máy |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn | Adapter USB-C, pin, nguồn chờ, nguồn chính, cổng USB-C/Thunderbolt 4, BIOS. | Chỉ thay bo mạch khi đã loại trừ sạc, pin và lỗi cổng đơn giản. |
| Không nhận sạc/USB-C | Củ sạc, cáp sạc, USB-C PD, Thunderbolt 4, IC bảo vệ, mạch PD, BIOS, pin. | Có thể sửa nếu lỗi khu vực cổng nhẹ; thay main nếu chập lan hoặc mất nhiều nguồn. |
| Treo logo Lenovo | SSD M.2, BIOS, RAM DDR5, hệ điều hành, nhiệt độ, nguồn CPU. | Khoanh vùng phần mềm/SSD/BIOS/RAM trước khi kết luận lỗi bo mạch sâu. |
| Không nhận SSD | SSD, socket M.2, nguồn cấp SSD, BIOS, đường PCIe. | Có thể sửa socket/nguồn phụ nếu chưa lỗi từ CPU hoặc nhiều lớp mạch. |
| Lỗi RAM DDR5 | Thanh RAM, khe RAM, chân socket, BIOS, nguồn RAM. | Kiểm RAM và khe RAM trước khi kết luận hỏng main. |
| Không xuất hình HDMI/USB-C/Thunderbolt | Màn, cáp màn, HDMI, USB-C, Thunderbolt 4, driver, BIOS, Intel Iris Xe. | Cần phân biệt lỗi panel/cáp/cổng với lỗi bo mạch. |
| Lỗi LAN/Wi‑Fi/Bluetooth | RJ-45, card Wi‑Fi, anten, driver, BIOS, đường cấp nguồn trên main. | Sửa khe/cáp nếu khoanh vùng được; thay main khi lỗi lan rộng hoặc chập nguồn. |
| Máy vào nước | Bàn phím, nguồn chờ, cổng USB-C/Thunderbolt, RAM, SSD, RJ-45, camera, touchpad, loa. | Rà soát toàn máy vì nước có thể gây lỗi nhiều phần cùng lúc. |

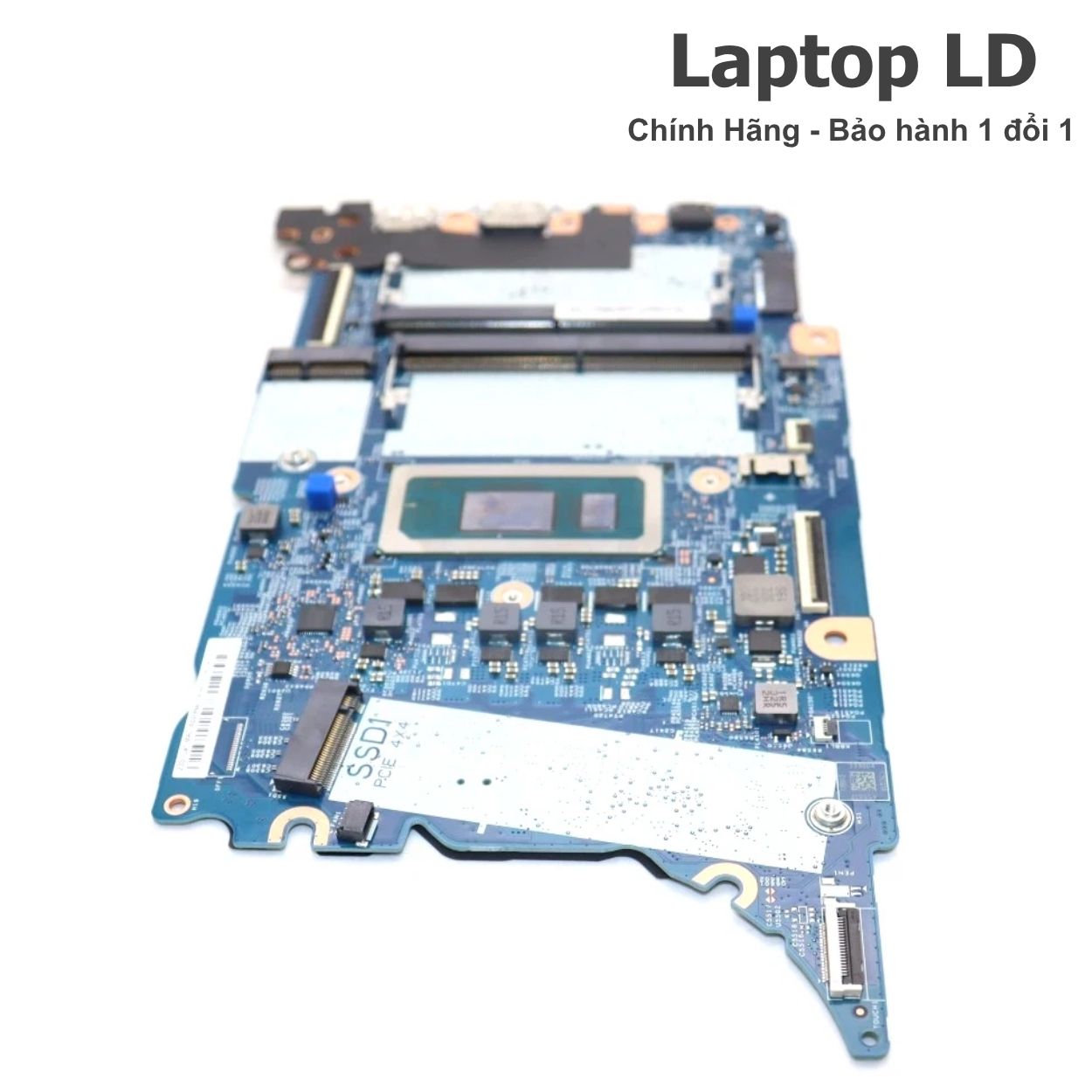

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc USB-C, RAM DDR5, SSD, hình ảnh, HDMI, Thunderbolt 4, RJ-45, Wi‑Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
- Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc, pin, SSD, RAM, màn hình, LAN, Wi‑Fi, camera, vân tay, bàn phím, touchpad và dữ liệu.
- Kiểm tra và khoanh vùng lỗi
Test sạc USB-C, Thunderbolt 4, pin, SSD M.2, RAM DDR5, BIOS, hình ảnh, HDMI, RJ-45, SD card reader, Wi‑Fi và nhiệt độ CPU.
- Đối chiếu đúng main
Xác minh model ThinkBook 16 G6 IRL, MTM 21KH, board 223147-1, CPU i5-1335U, FRU/PN Lenovo thực tế, bố trí cổng, vị trí các đầu cáp và cấu hình màn hình.
- Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian xử lý và bảo hành trước khi làm.
- Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình, vệ sinh/tra keo khi cần, test nguồn, sạc, SSD, RAM, màn hình, cổng, LAN, Wi‑Fi, âm thanh, bàn phím, touchpad và nhiệt độ.
- Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn lưu ý sử dụng sạc USB-C, hub/dock và cập nhật BIOS/driver.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho trường hợp máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa dễ hình dung cách bo mạch được bọc chống sốc trước khi gửi tỉnh và nhận hàng thanh toán.
Câu hỏi thường gặp
Main ThinkBook 16 G6 IRL 223147-1 dùng CPU gì?
Bài này khóa theo Intel Core i5-1335U, 10 nhân, 12 luồng, P-core tối đa 4.6GHz, E-core tối đa 3.4GHz và 12MB Intel Smart Cache.
Main này có VGA rời không?
Không. Bản i5-1335U dùng đồ họa tích hợp Intel Iris Xe; với cấu hình RAM single-channel có thể hoạt động như Intel UHD Graphics.
RAM là onboard hay RAM rời?
Dòng này dùng RAM DDR5-5200 SO-DIMM rời, 2 khe, dual-channel, tối đa 64GB theo nền kỹ thuật.
Máy có mấy khe SSD?
PSREF Lenovo ghi 2 khe M.2 2280 PCIe 4.0 x4, hỗ trợ tối đa 2 ổ SSD.
Main này có LAN RJ-45 không?
Có. Cổng ngoài có RJ-45 LAN, Thunderbolt 4 / USB4, USB-C 10Gbps, HDMI 2.1, USB-A, audio và SD card reader.
Có thay chéo với bản i3 hoặc i7 được không?
Không nên thay chéo khi chưa kiểm kỹ. Board 223147-1 có nhiều biến thể CPU; cần đối chiếu FRU/PN, BIOS, CPU thực tế và ảnh main trước khi chốt.
Thay bo mạch có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD M.2 nên thay bo mạch thường không làm mất dữ liệu. Khách vẫn nên sao lưu trước nếu máy còn truy cập được.
Cần gửi gì để báo giá chính xác?
Khách nên gửi serial, MTM, ảnh tem đáy, ảnh FRU/PN, ảnh board 223147-1, ảnh CPU, RAM, SSD, cụm Thunderbolt/HDMI/RJ-45/SD và mô tả lỗi thực tế.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
