Laptop LD • Main Lenovo ThinkBook 14 G7 ARP
Thay main Lenovo ThinkBook 14 G7 ARP Ryzen 5 7535HS đúng mã
Main Lenovo ThinkBook 14 G7 ARP dùng CPU AMD Ryzen 5 7535HS, AMD Radeon 660M, RAM DDR5-4800 2 khe SO-DIMM, 2 khe SSD M.2 PCIe 4.0 và hệ thống cổng USB4/RJ-45/SD đầy đủ. Laptop LD hỗ trợ đối chiếu ảnh main, kiểm tra nguồn, sạc USB-C 65W, USB4, USB-C 10Gbps, HDMI, LAN RJ-45, RAM, SSD, Wi‑Fi, camera, vân tay và BIOS trước khi tư vấn sửa hoặc thay.
- Ryzen 5 7535HS
- Radeon 660M
- 2 khe DDR5
- 2 khe M.2
- USB4 40Gbps
- RJ-45 + SD
Xác thực kỹ thuật: thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo máy thực tế, mã linh kiện, mã PCB, thông số hãng và kinh nghiệm thay main laptop từ năm 2013, giúp khách chọn đúng main, đúng CPU, đúng RAM, đúng SSD, đúng cổng sạc và hạn chế mua nhầm mã.
Lưu ý mã bo mạch
Bạn chưa cung cấp mã board/PCB riêng cho main Lenovo ThinkBook 14 G7 ARP, vì vậy bài này ghi theo model, CPU và cấu hình PSREF; khi đăng bán nên đối chiếu thêm tem FRU/PN Lenovo, serial, machine type và mã in trên bo mạch thực tế.

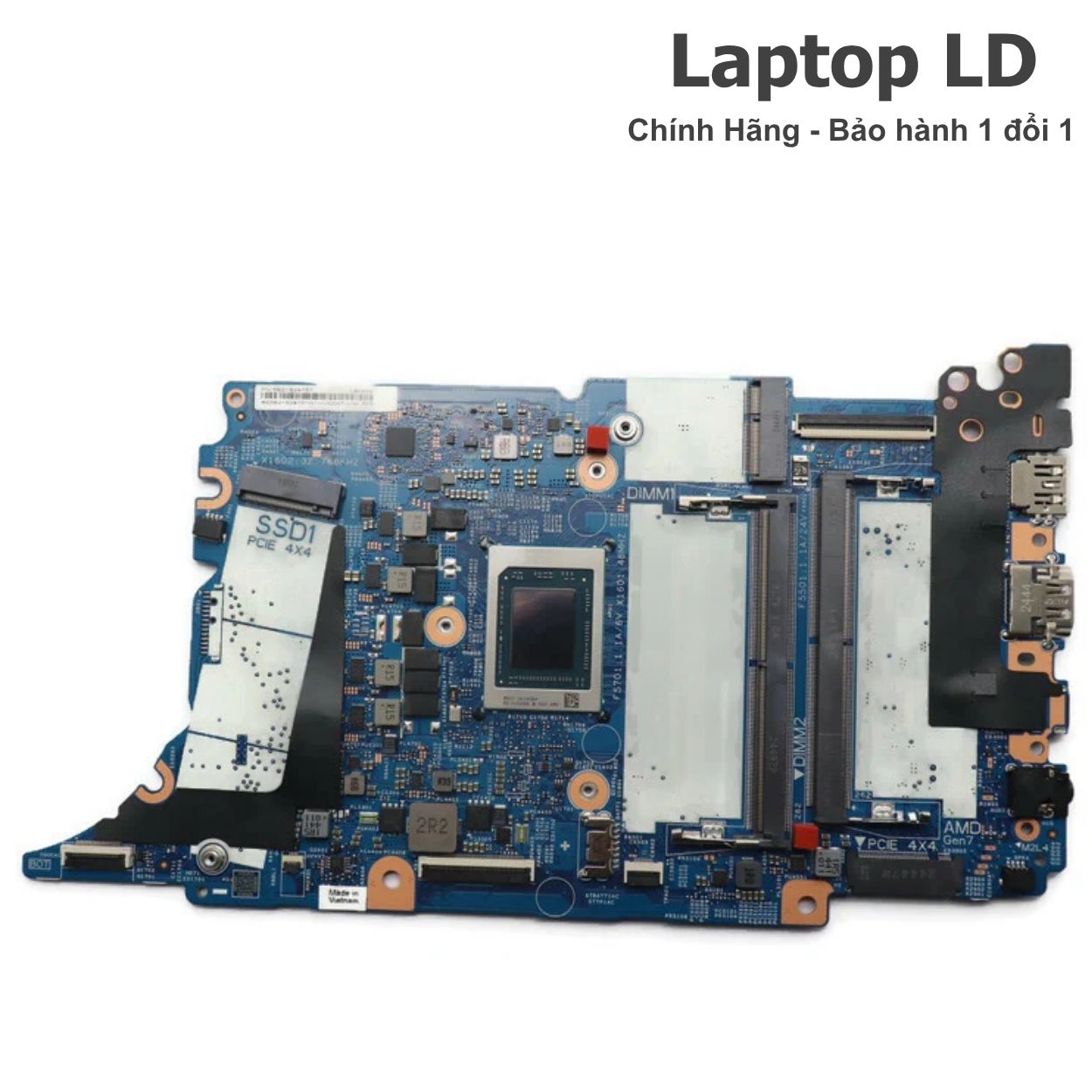

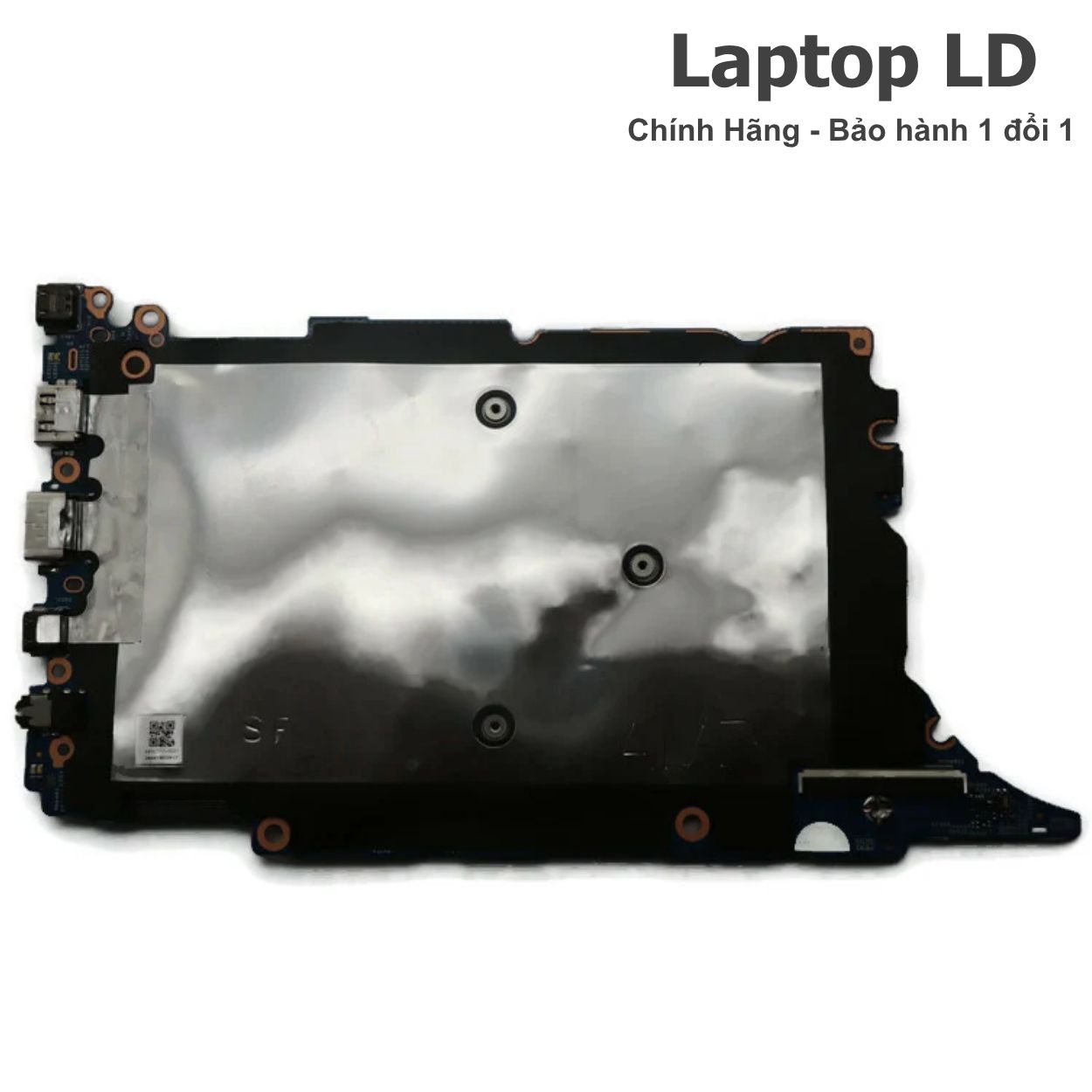

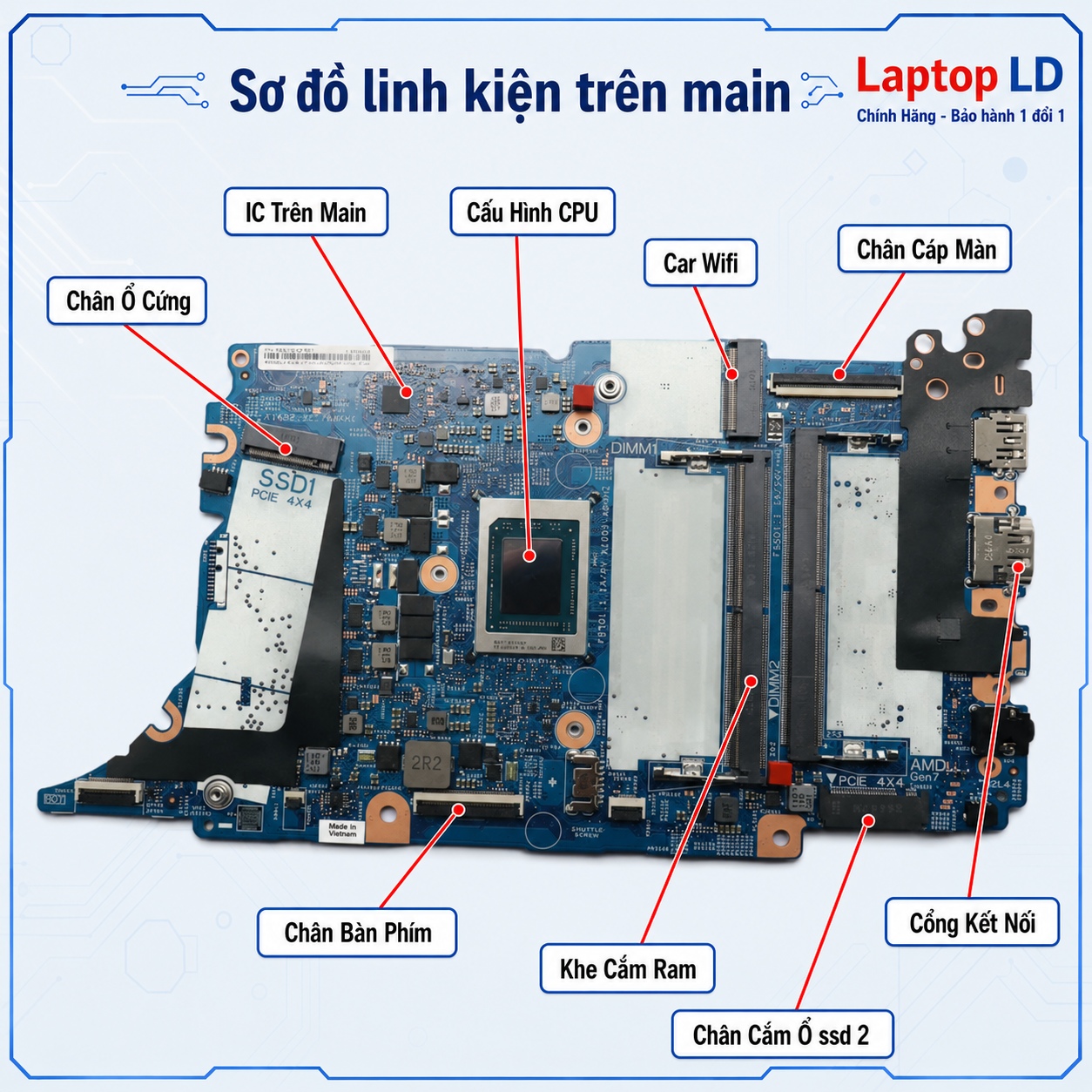

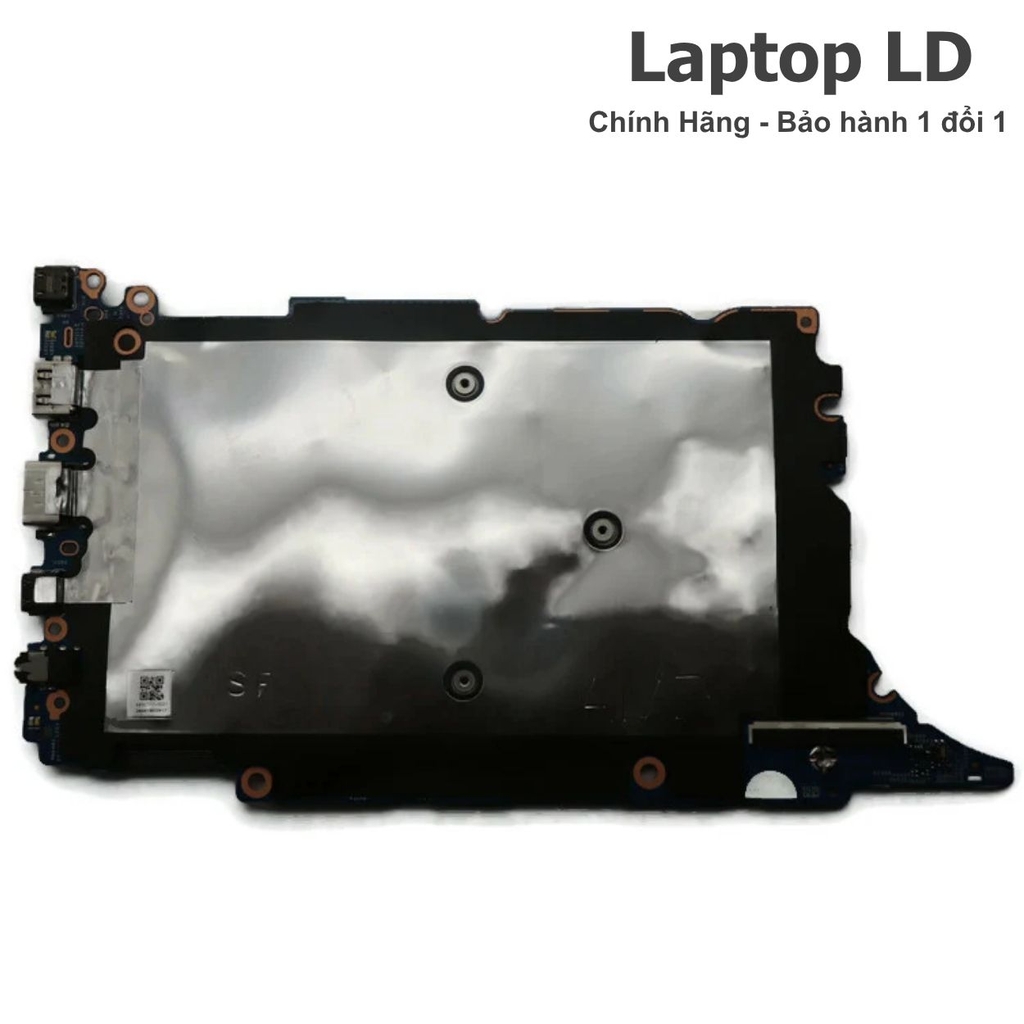

Vị trí linh kiện và ảnh tổng thể main Lenovo ThinkBook 14 G7 ARP R5-7535HS
Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU AMD Ryzen 5 7535HS, GPU Radeon 660M tích hợp, 2 khe RAM DDR5 SO-DIMM, 2 khe SSD M.2, chip BIOS, mạch sạc USB-C, USB4, HDMI, LAN RJ-45, SD card reader, Wi‑Fi, camera và vân tay.
Cần gửi gì để Laptop LD báo đúng main?
Để báo đúng main Lenovo ThinkBook 14 G7 ARP R5-7535HS và tránh nhầm sang ThinkBook 14 G7 IML/IRL, ThinkPad, IdeaPad hoặc bản Ryzen 7 7735HS, khách chỉ cần gửi vài ảnh/mã dưới đây.
Thông tin nên gửi trước
- Ảnh tem đáy máy, serial, machine type hoặc mã MTM bắt đầu bằng 21MV.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ tem FRU/PN Lenovo, mã QR và mã in trên PCB.
- Ảnh khu vực CPU Ryzen 5 7535HS, 2 khe RAM DDR5, 2 khe SSD M.2 và chip BIOS.
- Ảnh cụm USB4, USB-C 10Gbps, HDMI, LAN RJ-45, USB-A, SD card reader và jack audio.
- Mô tả lỗi thực tế: không nguồn, không sạc USB-C, treo logo Lenovo, không nhận SSD, lỗi RAM, lỗi LAN, lỗi HDMI, lỗi Wi‑Fi, lỗi vân tay hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Báo đúng main ThinkBook 14 G7 ARP theo CPU Ryzen 5 7535HS.
- Tránh nhầm bản AMD ARP với bản Intel IML/IRL hoặc ThinkPad.
- Nhận diện nhanh lỗi nằm ở main, sạc USB-C, SSD, RAM, màn hình, Wi‑Fi, LAN, camera hay BIOS.
- Rút ngắn thời gian khi mang máy đến cửa hàng hoặc gửi máy từ xa.
- Giữ đúng layout ThinkBook 14 G7 có USB4, RJ-45 và SD card reader.
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá main Lenovo ThinkBook 14 G7 ARP R5-7535HS được báo theo đúng FRU/PN Lenovo, mã PCB, dung lượng RAM/SSD, tình trạng bo mạch, tình trạng cổng USB-C/USB4 và gói bảo hành.
Công lắp
Hỗ trợ lắp đặt và kiểm tra lại máy trước khi bàn giao. Lỗi phụ như SSD, RAM, màn hình, pin, sạc, cáp, bàn phím, touchpad, camera, vân tay, Wi‑Fi hoặc I/O board sẽ được báo riêng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Có gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể xử lý nhanh khi có sẵn đúng main ThinkBook 14 G7 ARP và máy không vào nước, không chập cháy nặng, không phát sinh lỗi phụ.
Cam kết khi thay main tại Laptop LD
- Đối chiếu bo mạch trước khi lắp, không thay chéo khi chưa xác minh.
- Kiểm tra nguồn, sạc USB-C 65W, USB4, USB-C 10Gbps, SSD M.2, RAM DDR5, Radeon 660M, HDMI, LAN RJ-45, SD card reader, Wi‑Fi, Bluetooth, âm thanh, bàn phím, touchpad, camera, vân tay và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Lenovo ThinkBook 14 G7 ARP R5-7535HS dùng cho máy nào?
Dòng máy phù hợp
- Lenovo ThinkBook 14 G7 ARP.
- Machine type/model dòng 21MV theo cấu hình AMD.
- CPU AMD Ryzen 5 7535HS, 6 nhân, 12 luồng.
- GPU AMD Radeon 660M tích hợp, dùng chung bộ nhớ hệ thống.
- RAM DDR5-4800 SO-DIMM, 2 khe, dual-channel.
- 2 khe M.2 2280 PCIe 4.0 x4 cho SSD.
- Màn hình 14 inch WUXGA 1920x1200, IPS, 16:10.
Không nên thay chéo khi chưa kiểm
- Không nhầm ThinkBook 14 G7 ARP với ThinkBook 14 G7 IML/IRL Intel.
- Không nhầm ThinkBook với ThinkPad vì khác dòng, vỏ, cổng và FRU.
- Không nhầm Ryzen 5 7535HS với Ryzen 5 7533HS, Ryzen 5 150 hoặc Ryzen 7 7735HS.
- Không ghi VGA rời vì bản R5-7535HS dùng Radeon 660M tích hợp.
- Không ghi thiếu RJ-45, SD card reader hoặc USB4.
- Không tự chốt board number nếu chưa có ảnh tem/mã PCB.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Dòng máy | Lenovo ThinkBook 14 G7 ARP. | Nhầm sang ThinkBook 14 G7 IML/IRL Intel, ThinkPad hoặc IdeaPad. |
| CPU | AMD Ryzen 5 7535HS, 6 nhân, 12 luồng, 3.3GHz đến 4.55GHz, 3MB L2 / 16MB L3. | Nhầm sang Ryzen 5 7533HS, Ryzen 5 150 hoặc Ryzen 7 7735HS. |
| GPU | AMD Radeon 660M tích hợp, bộ nhớ dùng chung. | Ghi nhầm Radeon 680M hoặc VGA rời. |
| RAM | DDR5-4800, 2 khe SO-DIMM, dual-channel, tối đa 64GB theo nền kỹ thuật. | Tưởng RAM onboard hoặc ghi nhầm LPDDR5. |
| SSD | 2 khe M.2 2280 PCIe 4.0 x4; Lenovo thường bán cấu hình 1 SSD và chừa khe mở rộng. | Ghi nhầm 1 khe SSD cố định hoặc SATA. |
| Cổng ngoài | 2 USB-A 5Gbps, 1 USB-C 10Gbps PD/DP 1.4, 1 USB4 40Gbps PD/DP 1.4, HDMI 2.1 4K/60Hz, RJ-45, audio 3.5mm, SD card reader. | Ghi thiếu USB4, RJ-45 hoặc SD card reader. |
| Màn hình | 14 inch WUXGA 1920x1200 IPS, 300 nits, chống chói, 16:10; có tùy chọn touch/non-touch và 45% NTSC/100% sRGB. | Nhầm sang màn 15.6 inch, 16 inch hoặc panel Intel đời khác. |
| Sạc | Adapter USB-C 65W, hỗ trợ PD 3.0; cổng USB-C/USB4 hỗ trợ USB PD 45-65W. | Nhầm sạc đầu tròn hoặc sạc gaming công suất cao. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem FRU/PN, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.

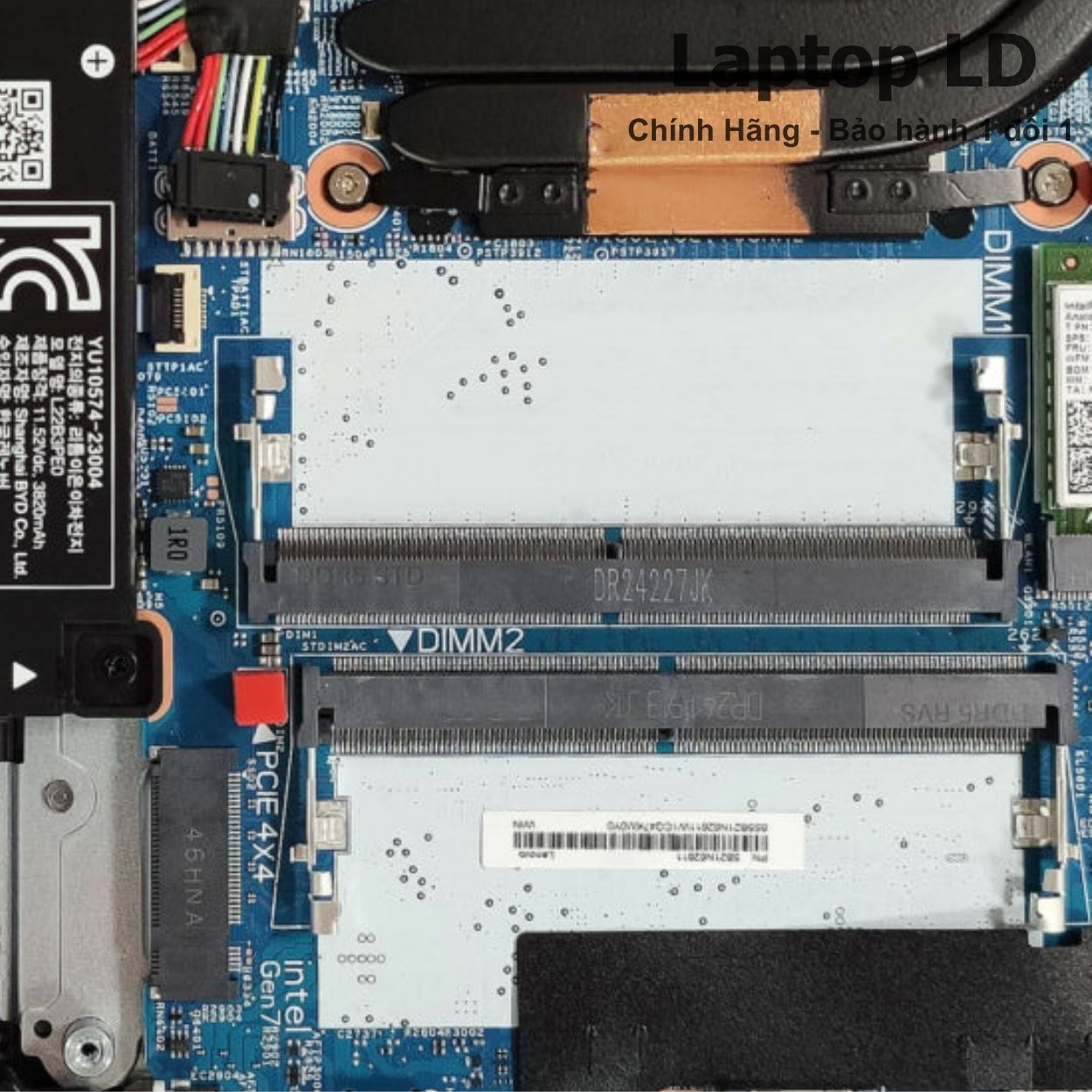

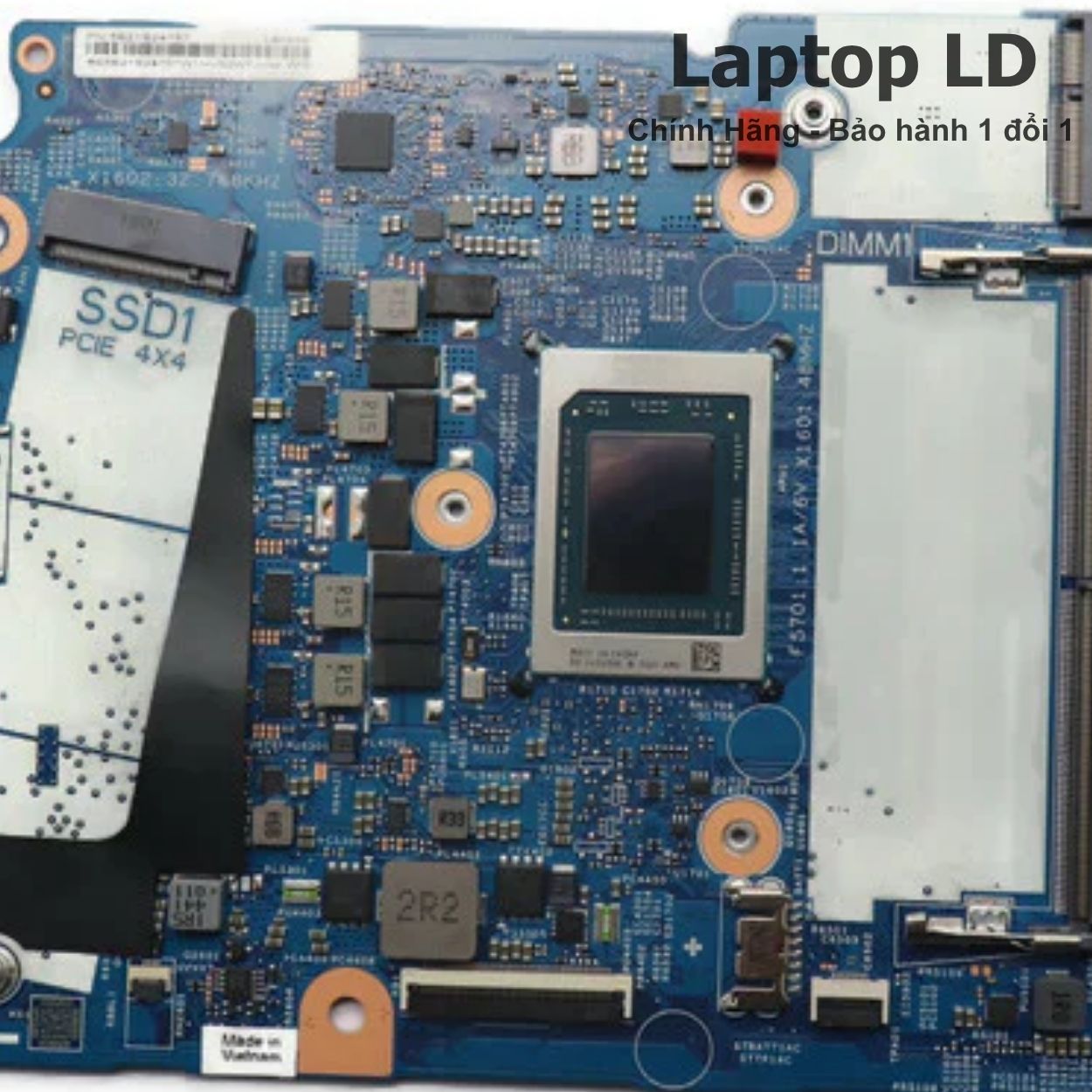

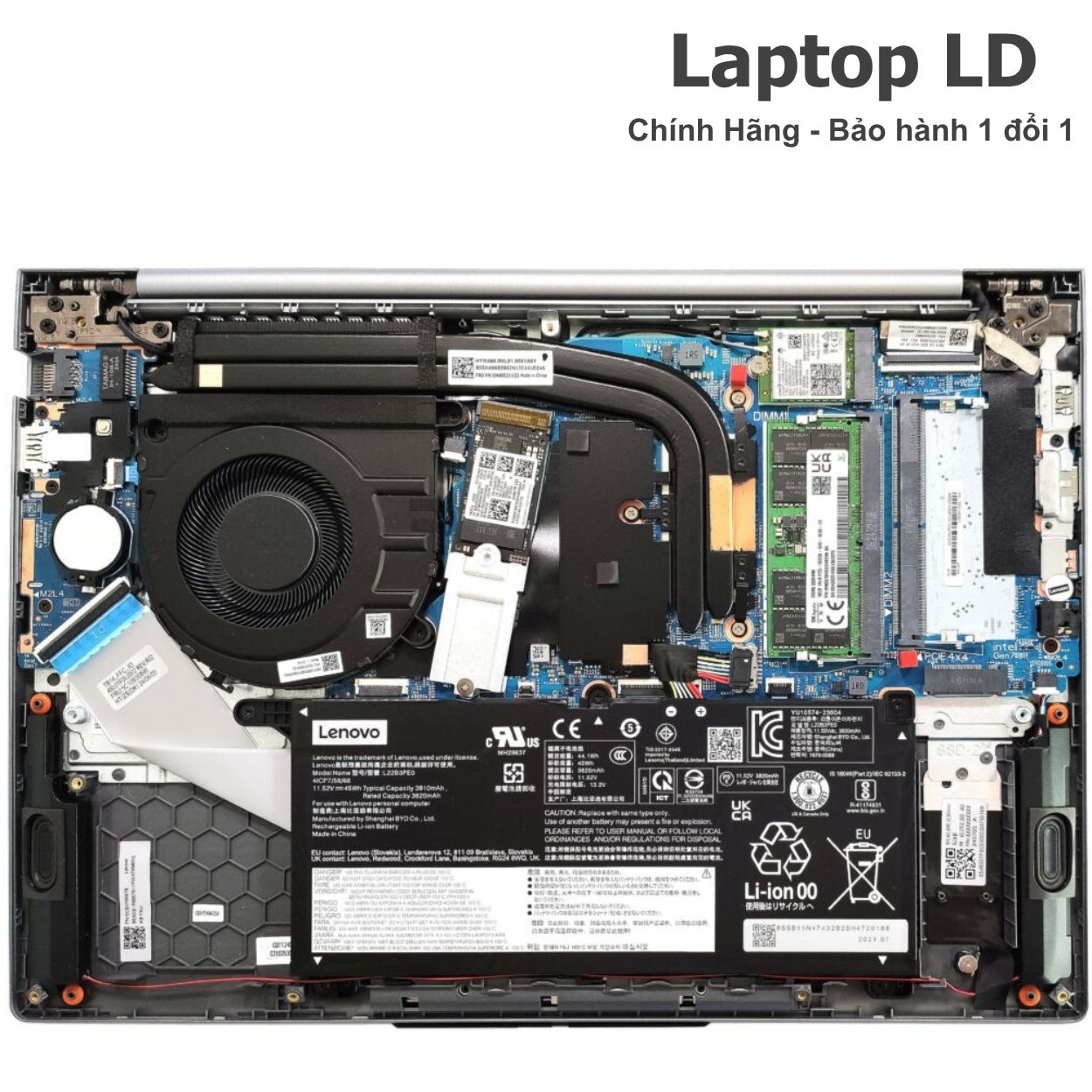

Ảnh chi tiết CPU, RAM, khe SSD và cụm cổng trên bo mạch ThinkBook 14 G7 ARP
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng Ryzen 5 7535HS, Radeon 660M, 2 khe RAM DDR5, 2 khe SSD M.2, USB4, USB-C, HDMI, RJ-45, SD card reader và cổng sạc.
Dấu hiệu nên kiểm tra bo mạch Lenovo ThinkBook 14 G7 ARP
Lỗi nguồn, sạc và USB-C
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Không nhận adapter USB-C 65W hoặc chỉ nhận một cổng.
- Không nhận xuất hình qua USB-C/USB4.
- Máy tự tắt khi cắm hub/dock hoặc tải CPU.
- Cổng USB-C/USB4 nóng bất thường sau khi dùng hub kém chất lượng.
Lỗi khởi động, RAM, SSD
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- Không nhận SSD M.2 dù SSD đã test tốt.
- Lỗi RAM DDR5 gây không POST, treo, xanh màn hoặc reset ngẫu nhiên.
- Máy có nguồn nhưng màn hình đen, không xuất HDMI hoặc USB-C.
- Máy nhận SSD chập chờn sau khi va đập, vệ sinh hoặc tháo lắp nhiều lần.
Lỗi LAN, màn hình và ngoại vi
- LAN RJ-45 không nhận mạng dây dù dây và modem tốt.
- Màn WUXGA không lên, sọc, nháy hoặc không nhận đúng độ phân giải.
- Wi‑Fi 6/Bluetooth mất kết nối, chập chờn hoặc không nhận card.
- SD card reader, HDMI, USB-A, loa, mic, camera, vân tay, bàn phím hoặc touchpad hoạt động chập chờn.
- Máy từng vào nước làm oxy hóa main, RAM, cổng USB-C hoặc mạch nguồn.
Nên sửa hay thay bo mạch ThinkBook 14 G7 ARP?
Không phải lỗi bo mạch nào cũng cần thay ngay. Laptop LD sẽ kiểm sạc USB-C, pin, SSD, RAM DDR5, BIOS, màn hình, cáp màn, USB4, HDMI, RJ-45, USB-A, SD card reader, Wi‑Fi, camera, vân tay, bàn phím, touchpad và nguồn chính trước khi tư vấn phương án.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khoanh vùng được ở một cổng USB-C, USB4, HDMI, RJ-45, USB-A, SD card reader, IC bảo vệ hoặc nguồn phụ.
- Lỗi BIOS có thể nạp/khôi phục và máy còn qua được các bước kiểm tra cơ bản.
- Lỗi không nhận SSD nằm ở socket, nguồn SSD hoặc tiếp xúc cơ khí.
- Lỗi Wi‑Fi, camera, vân tay, bàn phím hoặc touchpad do cáp/khe/driver, chưa lỗi sâu trên main.
Nên thay bo mạch khi cần ổn định hơn
- Lỗi CPU Ryzen 5 7535HS, lỗi nguồn RAM hoặc không POST sau khi đã loại trừ linh kiện phụ.
- Bo mạch chập nặng vùng USB-C/USB4, nguồn chờ, nguồn CPU hoặc đường sạc.
- Máy vào nước, oxy hóa nhiều lớp, cháy đen bảng mạch hoặc đã sửa nhiều lần nhưng lỗi quay lại.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, RAM, SSD, hình ảnh, LAN, Wi‑Fi, audio và bàn phím.
Thông số kỹ thuật chính
Bảng dưới đây chỉ ghi thông số kỹ thuật của main Lenovo ThinkBook 14 G7 ARP CPU AMD Ryzen 5 7535HS.
| Tên sản phẩm | Main Lenovo ThinkBook 14 G7 ARP CPU AMD Ryzen 5 7535HS |
|---|---|
| Dòng máy tương thích | Lenovo ThinkBook 14 G7 ARP, machine type/model 21MV theo main thực tế |
| Mã main / Board number | Theo tem FRU/PN Lenovo, serial, machine type và mã in trên bo mạch thực tế |
| CPU | AMD Ryzen 5 7535HS, 6 nhân, 12 luồng, xung cơ bản 3.3GHz, xung tối đa 4.55GHz, 3MB L2 / 16MB L3 cache |
| GPU / VGA | AMD Radeon 660M Graphics tích hợp, dùng chung bộ nhớ hệ thống |
| RAM hỗ trợ | DDR5-4800, 2 khe SO-DIMM, dual-channel, tối đa 64GB theo nền kỹ thuật |
| Ổ cứng hỗ trợ | 2 khe M.2 2280 PCIe 4.0 x4 SSD; Lenovo offering M.2 2242 PCIe 4.0 x4 128GB / 256GB / 512GB / 1TB |
| Cổng/khe trên main | 2 khe RAM DDR5 SO-DIMM, 2 khe SSD M.2, đầu pin, đầu màn hình, đầu bàn phím, đầu touchpad, đầu loa, đầu quạt, đầu camera, đầu Wi‑Fi, đầu vân tay, đầu SD card reader theo cấu hình máy |
| Cổng ngoài | 1 USB-A 5Gbps, 1 USB-A 5Gbps Always On, 1 USB-C 10Gbps hỗ trợ USB PD 45-65W và DisplayPort 1.4, 1 USB4 40Gbps hỗ trợ USB PD 45-65W và DisplayPort 1.4, 1 HDMI 2.1 4K/60Hz, 1 RJ-45 LAN, 1 jack tai nghe/mic 3.5mm, 1 SD card reader |
| Màn hình | 14 inch WUXGA 1920x1200 IPS, 300 nits, chống chói, 16:10, 60Hz; tùy chọn 45% NTSC hoặc 100% sRGB, touch hoặc non-touch theo máy |
| Mạng và kết nối | Wi‑Fi 6 802.11ax 2x2, Bluetooth 5.3, Ethernet RJ-45 |
| Sạc | Adapter USB-C 65W, hỗ trợ PD 3.0; cổng USB-C/USB4 hỗ trợ USB PD 45-65W |
| Pin | 45Wh hoặc 60Wh Rechargeable Li-ion theo cấu hình máy |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn | Adapter USB-C 65W, pin, nguồn chờ, nguồn chính, cổng USB-C/USB4, BIOS. | Chỉ thay bo mạch khi đã loại trừ sạc, pin và lỗi cổng đơn giản. |
| Không nhận sạc/USB-C | Củ sạc, cáp sạc, USB-C PD, USB4, IC bảo vệ, mạch PD, BIOS, pin. | Có thể sửa nếu lỗi khu vực cổng nhẹ; thay main nếu chập lan hoặc mất nhiều nguồn. |
| Treo logo Lenovo | SSD M.2, BIOS, RAM DDR5, hệ điều hành, nhiệt độ, nguồn CPU. | Khoanh vùng phần mềm/SSD/BIOS/RAM trước khi kết luận lỗi bo mạch sâu. |
| Không nhận SSD | SSD, socket M.2, nguồn cấp SSD, BIOS, đường PCIe. | Có thể sửa socket/nguồn phụ nếu chưa lỗi từ CPU hoặc nhiều lớp mạch. |
| Lỗi RAM DDR5 | Thanh RAM, khe RAM, chân socket, BIOS, nguồn RAM. | Kiểm RAM và khe RAM trước khi kết luận hỏng main. |
| Không xuất hình HDMI/USB-C/USB4 | Màn, cáp màn, HDMI, USB-C, USB4, driver, BIOS, Radeon 660M. | Cần phân biệt lỗi panel/cáp/cổng với lỗi bo mạch. |
| Lỗi LAN/Wi‑Fi/Bluetooth | RJ-45, card Wi‑Fi, anten, driver, BIOS, đường cấp nguồn trên main. | Sửa khe/cáp nếu khoanh vùng được; thay main khi lỗi lan rộng hoặc chập nguồn. |
| Máy vào nước | Bàn phím, nguồn chờ, cổng USB-C/USB4, RAM, SSD, RJ-45, camera, touchpad, loa. | Rà soát toàn máy vì nước có thể gây lỗi nhiều phần cùng lúc. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc USB-C, RAM DDR5, SSD, hình ảnh, HDMI, USB4, RJ-45, Wi‑Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
- Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc, pin, SSD, RAM, màn hình, LAN, Wi‑Fi, camera, vân tay, bàn phím, touchpad và dữ liệu.
- Kiểm tra và khoanh vùng lỗi
Test sạc USB-C 65W, USB4, pin, SSD M.2, RAM DDR5, BIOS, hình ảnh, HDMI, RJ-45, SD card reader, Wi‑Fi và nhiệt độ CPU.
- Đối chiếu đúng main
Xác minh model ThinkBook 14 G7 ARP, MTM 21MV, CPU R5-7535HS, FRU/PN Lenovo thực tế, bố trí cổng, vị trí các đầu cáp và cấu hình màn hình.
- Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian xử lý và bảo hành trước khi làm.
- Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình, vệ sinh/tra keo khi cần, test nguồn, sạc, SSD, RAM, màn hình, cổng, LAN, Wi‑Fi, âm thanh, bàn phím, touchpad và nhiệt độ.
- Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn lưu ý sử dụng sạc USB-C, hub/dock và cập nhật BIOS/driver.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho trường hợp máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa dễ hình dung cách bo mạch được bọc chống sốc trước khi gửi tỉnh và nhận hàng thanh toán.
Câu hỏi thường gặp
Main Lenovo ThinkBook 14 G7 ARP dùng CPU gì?
Bản này dùng AMD Ryzen 5 7535HS, 6 nhân, 12 luồng, 3.3GHz đến 4.55GHz, 3MB L2 và 16MB L3 cache.
Main này có VGA rời không?
Không. ThinkBook 14 G7 ARP R5-7535HS dùng AMD Radeon 660M tích hợp, dùng chung bộ nhớ hệ thống.
RAM là onboard hay RAM rời?
Dòng này dùng RAM DDR5-4800 SO-DIMM rời, 2 khe, dual-channel, tối đa 64GB theo nền kỹ thuật.
Máy có mấy khe SSD?
PSREF Lenovo ghi 2 khe M.2 2280 PCIe 4.0 x4, Lenovo thường bán cấu hình 1 SSD và chừa khe thứ hai để mở rộng.
Main này có LAN RJ-45 không?
Có. Cổng ngoài có RJ-45 LAN, USB4, USB-C 10Gbps, HDMI 2.1, USB-A, audio và SD card reader.
Có thay chéo với ThinkBook 14 G7 Intel được không?
Không nên thay chéo. Bản ARP AMD khác nền CPU, BIOS, layout main và FRU so với bản IML/IRL Intel.
Thay bo mạch có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD M.2 nên thay bo mạch thường không làm mất dữ liệu. Khách vẫn nên sao lưu trước nếu máy còn truy cập được.
Cần gửi gì để báo giá chính xác?
Khách nên gửi serial, MTM, ảnh tem đáy, ảnh FRU/PN, ảnh mã in trên bo mạch, ảnh CPU, RAM, SSD, cụm USB4/HDMI/RJ-45/SD và mô tả lỗi thực tế.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
