Thay main Lenovo ThinkBook 13s G4 IAP i7-1260P 213064-1 đúng mã, test kỹ trước khi giao
Nếu Lenovo ThinkBook 13s G4 IAP bị không lên nguồn, không nhận sạc USB-C 65W, treo logo Lenovo, không nhận SSD M.2, mất Thunderbolt 4, mất HDMI, không nhận Wi-Fi, lỗi BIOS, máy vào nước hoặc đã sửa main nhiều lần, Laptop LD sẽ kiểm tra trước để xác định nên sửa hay thay main Lenovo ThinkBook 13s G4 IAP CPU Intel Core i7-1260P mã 213064-1.
Bo mạch được đối chiếu theo đúng dòng ThinkBook 13s G4 IAP Type 21AR, CPU i7-1260P, RAM LPDDR5 hàn onboard, SSD M.2 PCIe 4.0, 2 cổng Thunderbolt 4, HDMI và cụm sạc USB-C trước khi lắp. Khách thay tại cửa hàng được hỗ trợ công lắp, kiểm tra lại nguồn, sạc, hình ảnh, SSD, Wi-Fi, âm thanh và các cổng chính.
Xác thực kỹ thuật
Thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo Lenovo PSREF, mã máy ThinkBook 13s G4 IAP Type 21AR, mã board 213064-1 và kinh nghiệm thay main laptop từ năm 2013, giúp khách chọn đúng main, đúng RAM onboard và hạn chế nhầm sang bản AMD ARB hoặc dòng ThinkBook 13s đời khác.
- ThinkBook 13s G4 IAP
- Type 21AR
- 213064-1
- i7-1260P
- Iris Xe
- LPDDR5 onboard
- M.2 PCIe 4.0
- Thunderbolt 4
- Sạc USB-C 65W
- BH 1 đổi 1
Cần gửi gì để Laptop LD báo đúng main?
ThinkBook 13s G4 có bản Intel IAP và bản AMD ARB, RAM hàn onboard theo dung lượng khác nhau. Gửi đủ ảnh giúp báo đúng mã 213064-1, đúng CPU i7-1260P và đúng dung lượng RAM.
Thông tin nên gửi trước
- Ảnh tem đáy máy, Type 21AR, serial hoặc MTM nếu còn rõ.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh mã board 213064-1 và mã FRU/Part Number trên tem main nếu có.
- Ảnh khu vực CPU, RAM onboard, khe SSD M.2, IC sạc USB-C, cổng Thunderbolt 4 và HDMI.
- Mô tả lỗi: không nguồn, không sạc, treo logo, mất SSD, mất hình, mất USB-C, vào nước hoặc từng sửa.
Lợi ích khi gửi đủ ảnh
- Báo đúng bo mạch theo máy, hạn chế nhầm bản RAM onboard 8GB/16GB/32GB.
- Phân biệt ThinkBook 13s G4 IAP Intel với ThinkBook 13s G4 ARB AMD.
- Biết trước nên sửa vùng nguồn/sạc/BIOS/SSD hay thay cả main.
- Rút ngắn thời gian khi gửi máy từ xa hoặc mang máy tới cửa hàng.
Vị trí linh kiện và ảnh tổng thể main ThinkBook 13s G4 IAP 213064-1
Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU i7-1260P, RAM LPDDR5 hàn onboard, khe SSD M.2, IC nguồn, IC sạc USB-C, 2 cổng Thunderbolt 4 và HDMI.

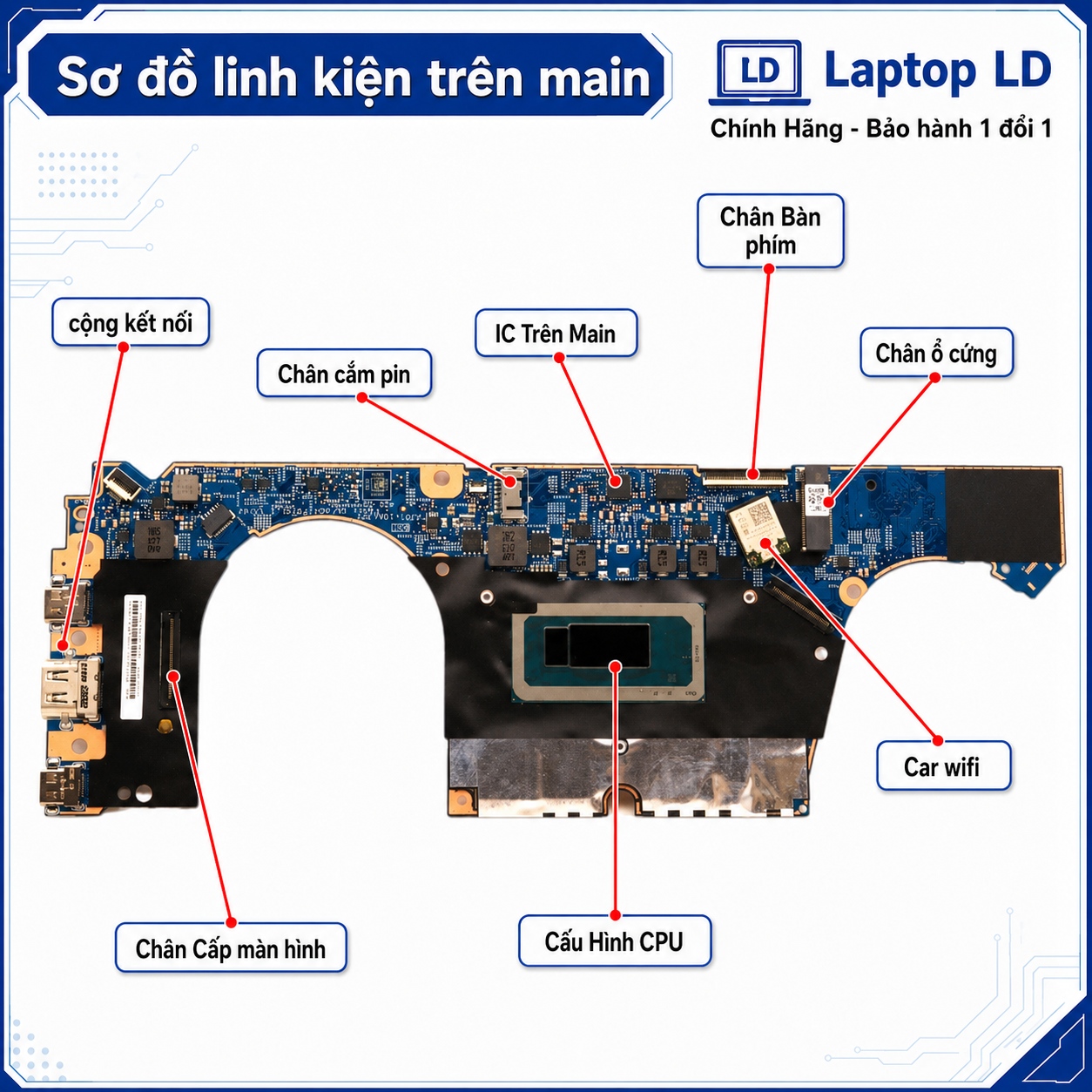

Vị trí CPU i7-1260P, RAM onboard, SSD M.2, Thunderbolt 4 và HDMI trên main ThinkBook 13s G4 IAP 213064-1

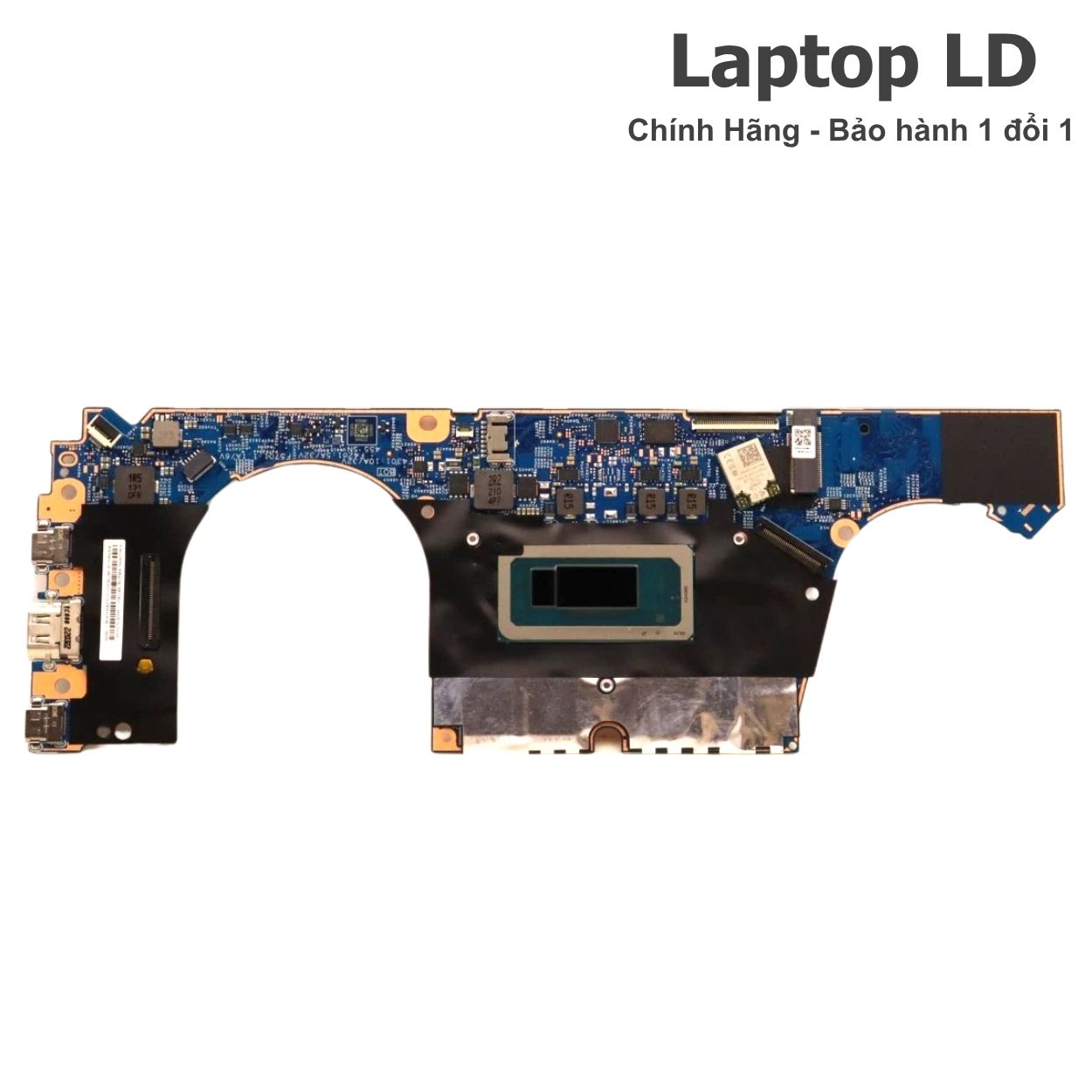

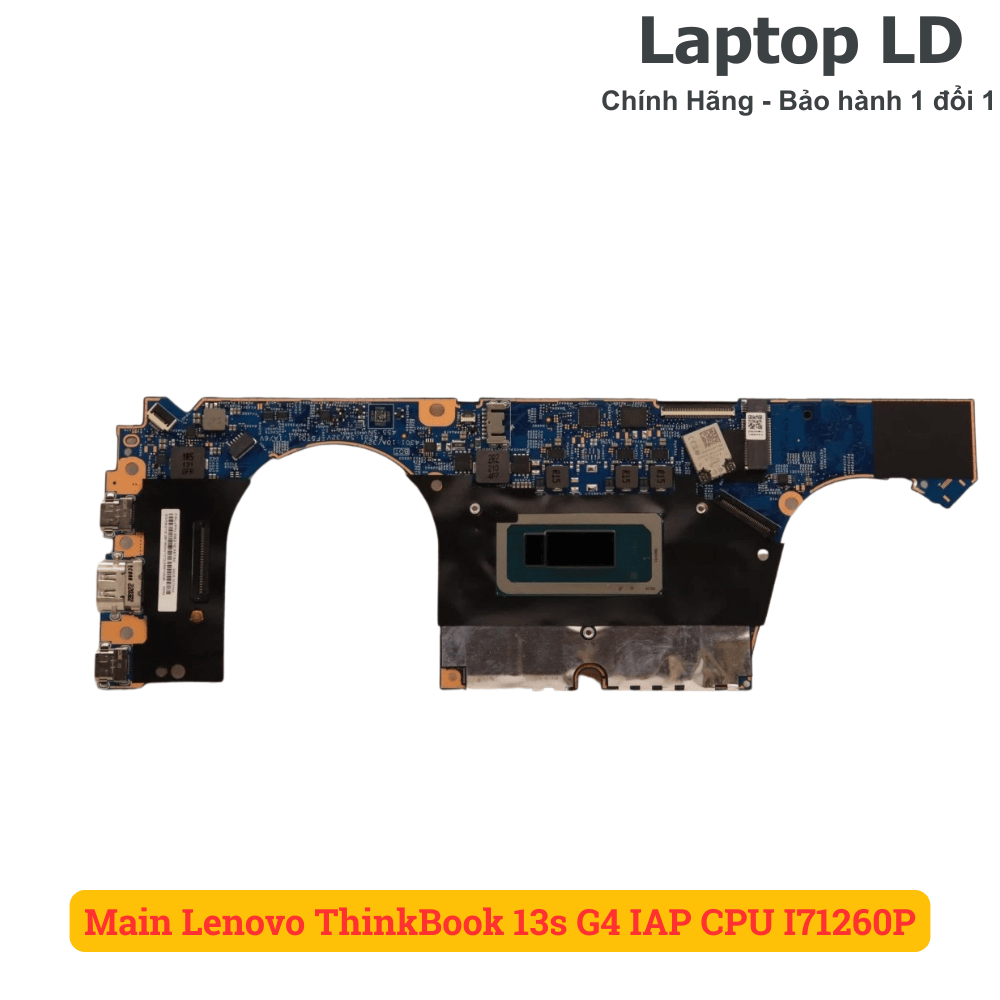

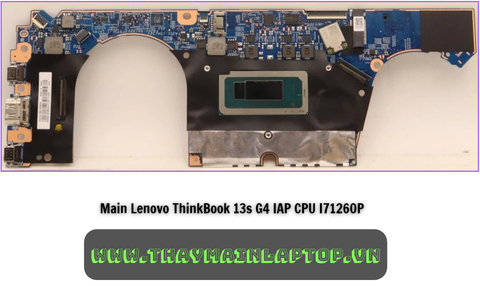

Mặt trước main Lenovo ThinkBook 13s G4 IAP i7-1260P 213064-1 – đối chiếu layout và tem mã

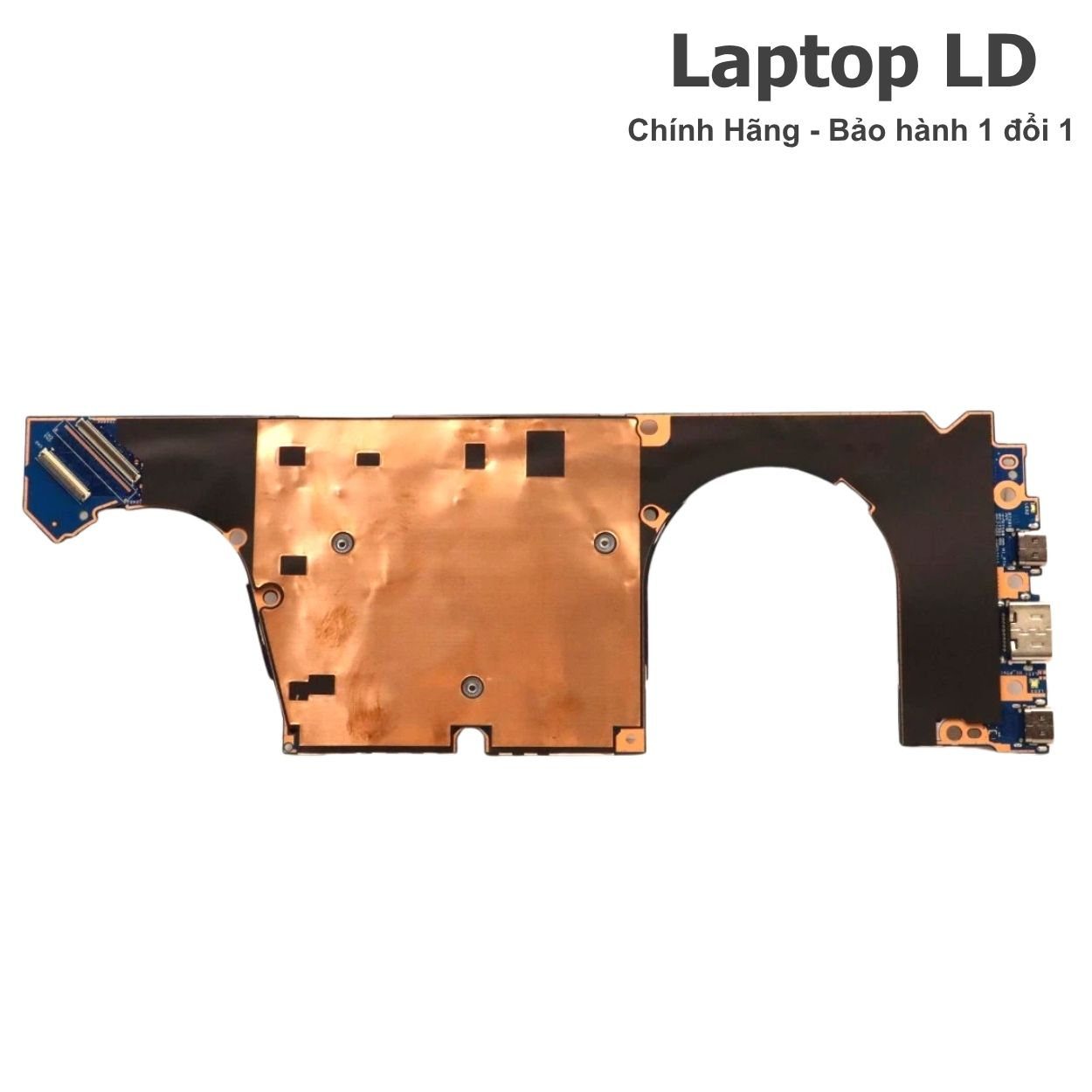

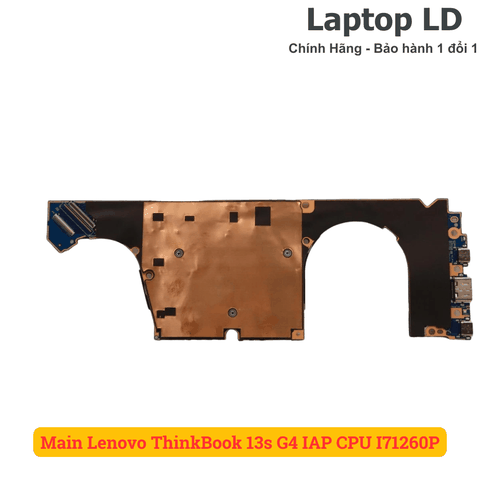

Mặt sau main ThinkBook 13s G4 IAP 213064-1 – kiểm tra mã bo, điểm tiếp xúc và tình trạng linh kiện
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá được báo sau khi đối chiếu đúng CPU i7-1260P, board 213064-1, dung lượng RAM onboard, tình trạng main và gói bảo hành.
Công lắp
Thay tại Laptop LD được hỗ trợ công lắp, vệ sinh cơ bản và kiểm tra lại nguồn, sạc, SSD, Wi-Fi, HDMI, USB-C, âm thanh.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo phiếu; có thể chọn gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể chờ lấy nếu có sẵn đúng main và máy không phát sinh lỗi phụ như màn, pin, SSD, cáp hoặc bàn phím.
Cam kết khi thay main
- Đối chiếu đúng mã 213064-1 và Type 21AR trước khi lắp.
- Test nguồn, sạc USB-C, SSD, hình ảnh, HDMI, Thunderbolt 4, Wi-Fi, Bluetooth, âm thanh, camera, bàn phím và touchpad.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch 213064-1 dùng cho máy nào?
Dòng máy phù hợp
- Lenovo ThinkBook 13s G4 IAP Type 21AR.
- Cấu hình Intel Core i7-1260P onboard.
- RAM LPDDR5-4800 hàn onboard, không có khe RAM rời.
- SSD M.2 PCIe 4.0 x4, dùng socket M.2 2280 trên main.
- Máy dùng 2 cổng Thunderbolt 4/USB4, HDMI và sạc USB-C.
Không nên thay chéo khi chưa kiểm
- Không nhầm sang ThinkBook 13s G4 ARB dùng AMD Ryzen.
- Không nhầm bản i5-1240P với i7-1260P nếu khách cần đúng hiệu năng.
- Không nhầm RAM onboard 8GB, 16GB và 32GB vì RAM hàn trên bo mạch.
- Không đặt theo tên ThinkBook 13s chung chung; cần kiểm Type 21AR và mã 213064-1.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Lenovo ThinkBook 13s G4 IAP Type 21AR. | Nhầm sang ARB AMD hoặc ThinkBook 13s đời khác. |
| CPU | Intel Core i7-1260P, 12 nhân gồm 4 P-core + 8 E-core, 16 luồng. | Nhầm i5-1240P hoặc CPU AMD. |
| Mã board | 213064-1. | Nhập thiếu đuôi -1 hoặc nhầm sang mã BIOS của dòng khác. |
| RAM | LPDDR5-4800 hàn onboard, không nâng cấp bằng khe rời. | Báo sai là DDR4 hoặc có khe RAM rời. |
| SSD | 1 khe M.2 2280 PCIe 4.0 x4, hỗ trợ M.2 2242/2280 theo cấu hình. | Nhầm ổ SATA hoặc 2.5 inch. |
| Cổng | 1 USB-A Always On, 2 Thunderbolt 4/USB4, HDMI, audio 3.5mm. | Ghi thừa LAN onboard hoặc đầu đọc thẻ. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem board, mã PCB, CPU, RAM và cụm cổng trước khi đặt hàng.
Ảnh chi tiết CPU, RAM onboard, SSD và cụm cổng
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng i7-1260P, RAM LPDDR5 onboard, SSD M.2 và cổng Thunderbolt 4.

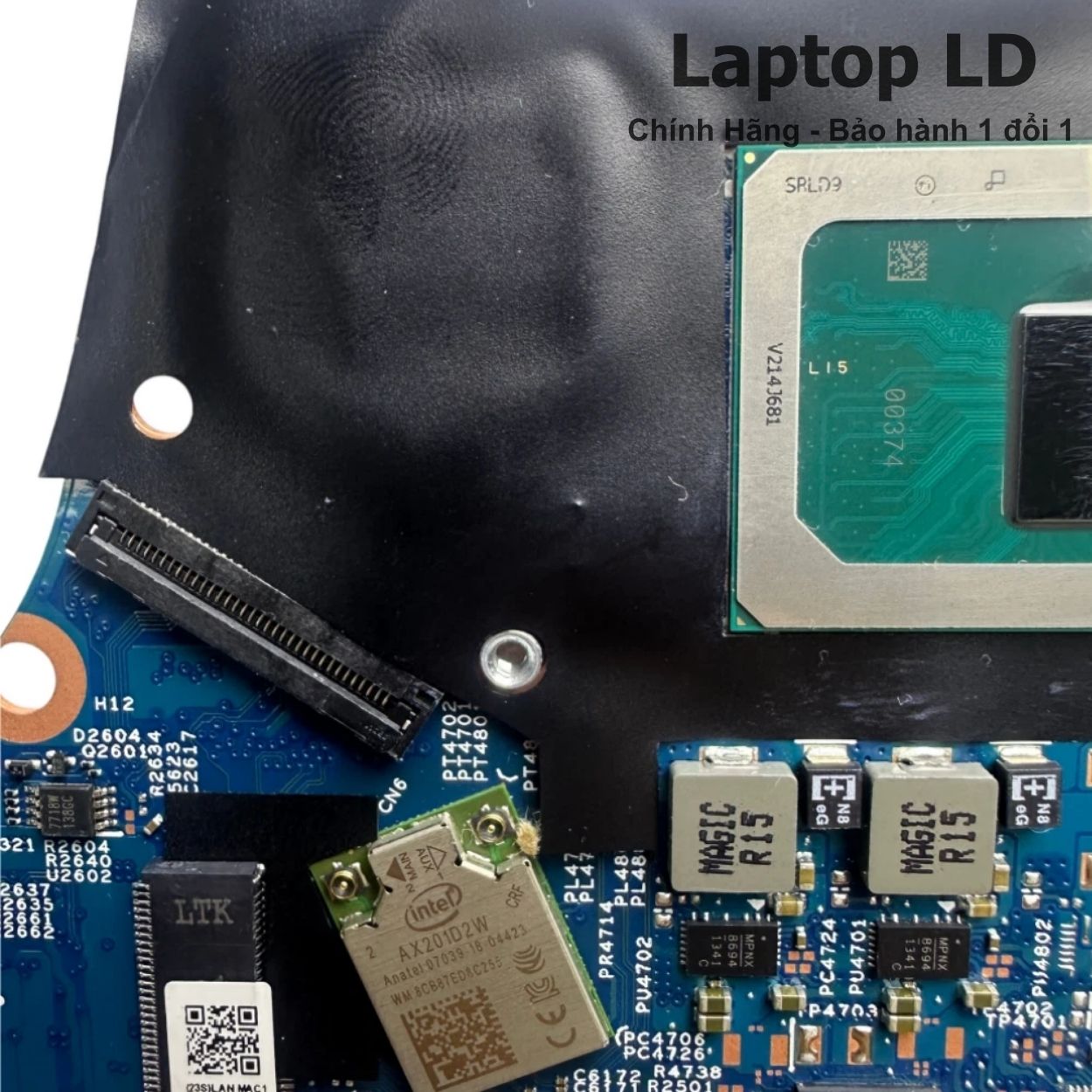

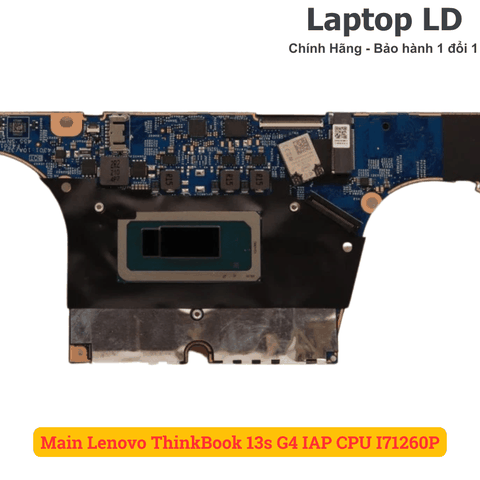

CPU i7-1260P và RAM LPDDR5 onboard trên main ThinkBook 13s G4 IAP 213064-1

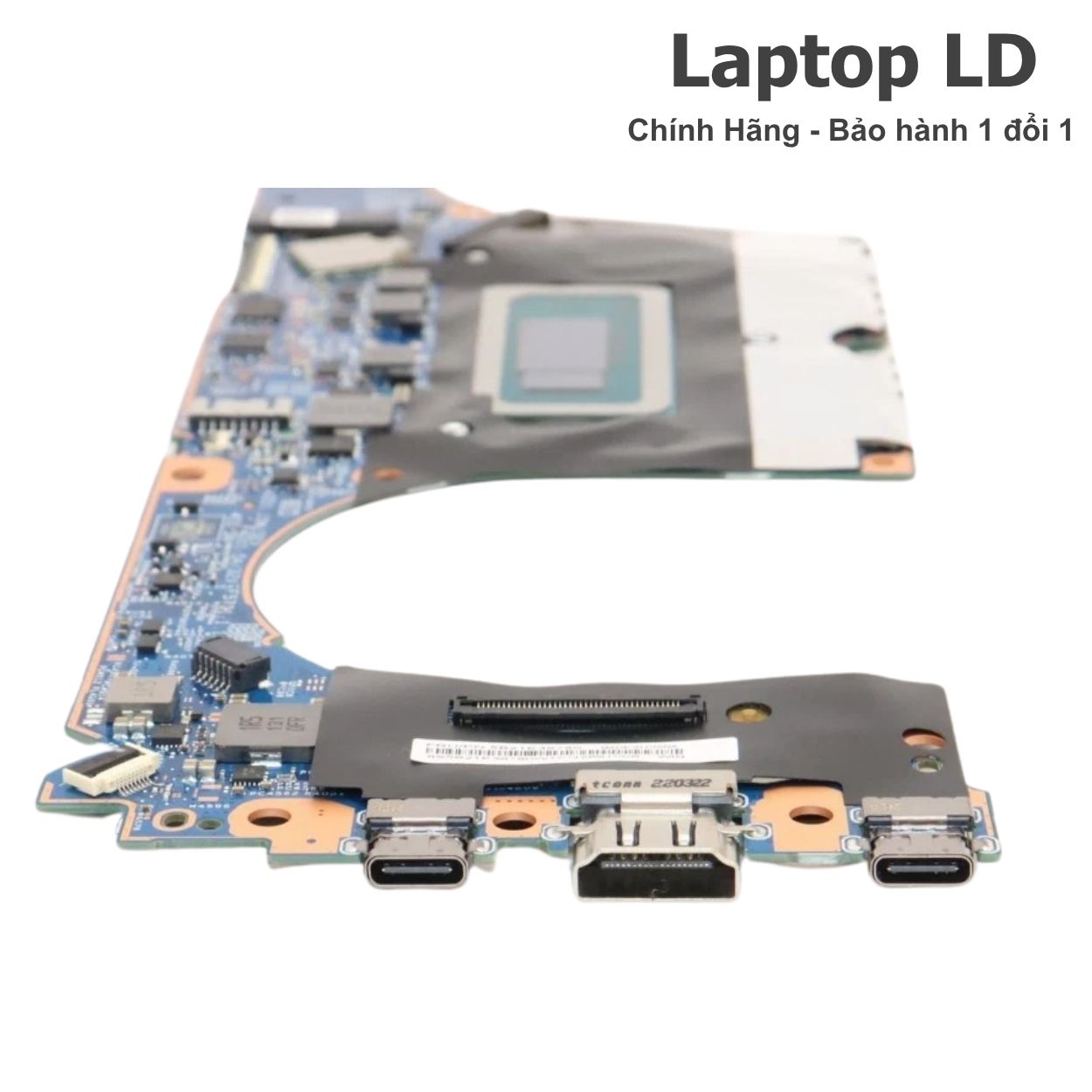

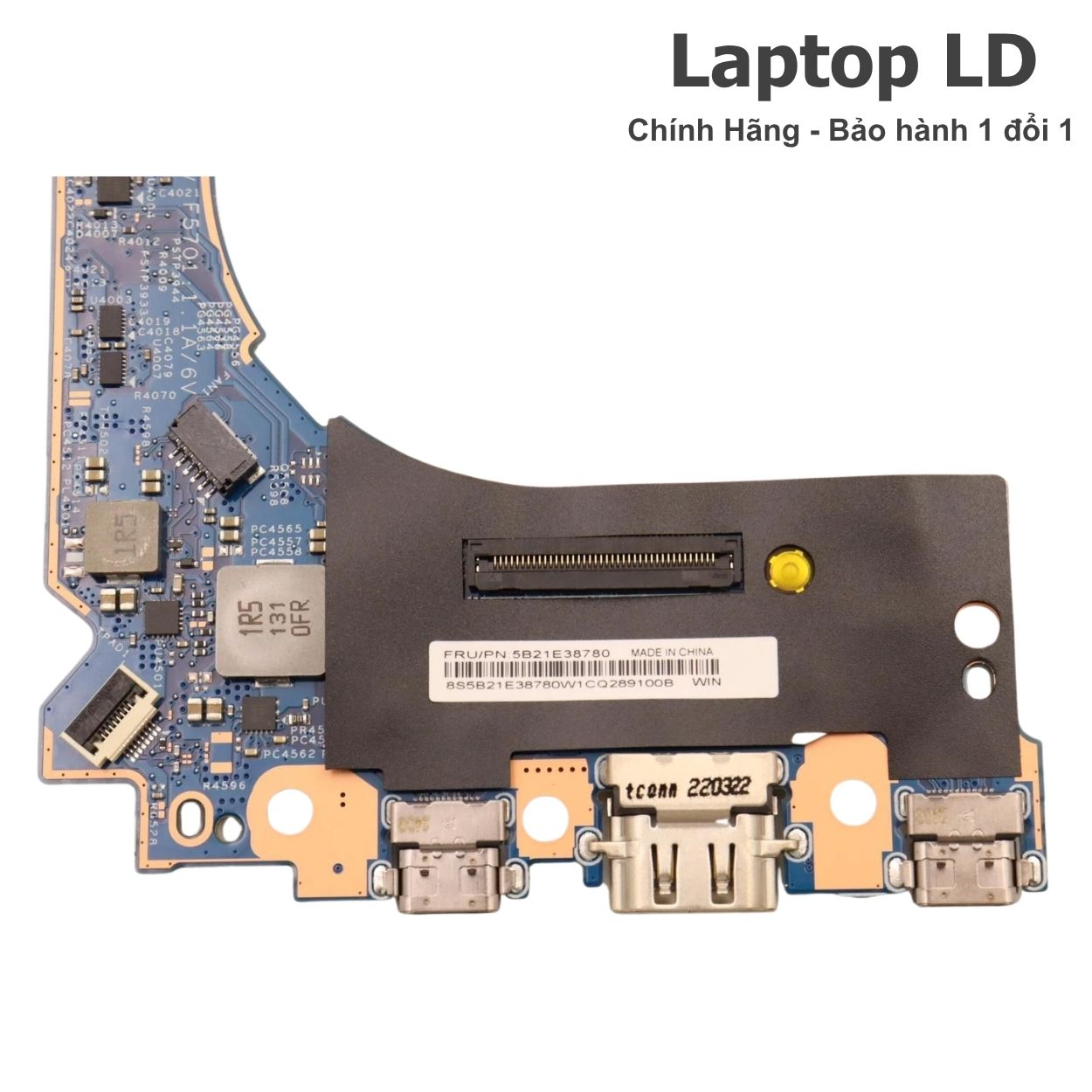

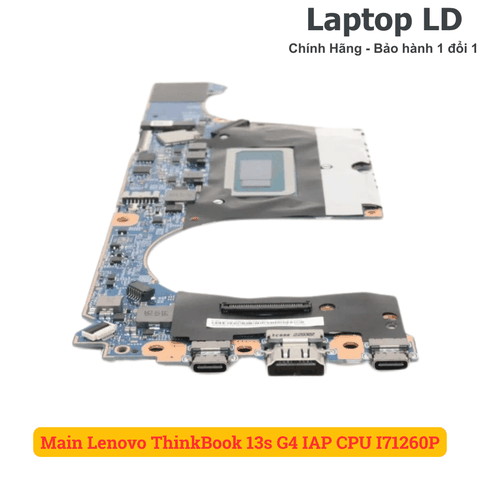

Cổng Thunderbolt 4 và HDMI trên main ThinkBook 13s G4 IAP
Dấu hiệu nên kiểm tra bo mạch ThinkBook 13s G4 IAP
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Cắm sạc USB-C không nhận hoặc nhận chập chờn.
- Máy tự tắt khi tải nặng, pin báo ảo hoặc không nạp.
Lỗi khởi động và SSD
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- Không nhận SSD M.2 dù SSD đã test tốt.
- Máy có nguồn nhưng không xuất hình ra màn trong/HDMI.
Lỗi cổng và ngoại vi
- Mất Thunderbolt 4, không nhận dock, không nhận sạc qua USB-C.
- Mất Wi-Fi/Bluetooth, mất âm thanh, camera hoặc bàn phím.
- Máy vào nước, oxy hóa vùng USB-C/HDMI hoặc từng sửa nhiều lần.
Nên sửa hay thay main ThinkBook 13s G4 IAP?
Không phải lỗi nào cũng cần thay main ngay. Laptop LD sẽ kiểm sạc, pin, SSD, BIOS, màn hình, cáp, USB-C, HDMI, Wi-Fi, audio và nguồn CPU trước khi tư vấn.
Có thể sửa khi
- Lỗi khoanh vùng ở jack USB-C, HDMI, IC bảo vệ, nguồn phụ hoặc BIOS.
- Không nhận SSD do socket M.2, nguồn SSD hoặc lỗi BIOS.
- Máy chưa vào nước nặng, chưa cháy nhiều lớp mạch.
Nên thay main khi
- Lỗi CPU, RAM onboard, nguồn chính hoặc không POST sau khi loại trừ linh kiện phụ.
- Bo vào nước, oxy hóa nhiều lớp, chập nặng hoặc sửa nhiều lần không ổn định.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, SSD, hình ảnh, USB-C, Wi-Fi.
Thông số kỹ thuật chính
| Tên sản phẩm | Main Lenovo ThinkBook 13s G4 IAP CPU Intel Core i7-1260P 213064-1 |
|---|---|
| Dòng máy tương thích | Lenovo ThinkBook 13s G4 IAP Type 21AR |
| Mã main / Board number | 213064-1 |
| FRU tham khảo | 5B21E38782 / 5B21E38781 tùy dung lượng RAM và lô linh kiện; cần đối chiếu tem thực tế. |
| CPU | Intel Core i7-1260P onboard, 12 nhân gồm 4 P-core + 8 E-core, 16 luồng, P-core 2.1GHz / 4.7GHz, E-core 1.5GHz / 3.4GHz, cache 18MB. |
| GPU | Intel Iris Xe Graphics tích hợp. |
| Chipset | Intel SoC platform. |
| RAM | LPDDR5-4800 hàn onboard, dual-channel; không có khe RAM rời. Dung lượng tùy main: 8GB, 16GB hoặc 32GB. |
| Ổ cứng | 1 khe M.2 2280 PCIe 4.0 x4; hỗ trợ SSD M.2 2242 hoặc M.2 2280 theo cấu hình. |
| Màn hình | 13.3 inch 16:10, WUXGA 1920x1200 hoặc WQXGA 2560x1600, IPS, có bản cảm ứng tùy cấu hình. |
| Cổng ngoài | 1 USB 3.2 Gen 1 Always On, 2 Thunderbolt 4 / USB4 40Gbps hỗ trợ Power Delivery 3.0 và DisplayPort 1.4, 1 HDMI 4K/60Hz, 1 jack tai nghe/mic 3.5mm. |
| Mạng | Wi-Fi 6 hoặc Wi-Fi 6E, Bluetooth 5.1/5.2 tùy hệ điều hành; không có LAN onboard. |
| Pin và sạc | Pin 56Wh, sạc USB-C 65W hỗ trợ Power Delivery 3.0. |
| Lưu ý | RAM hàn onboard nên cần chọn đúng dung lượng ngay từ đầu; không nâng cấp RAM bằng khe rời. |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu; có thể chọn gói bảo hành mở rộng tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn | Sạc USB-C, pin, nút nguồn, nguồn chờ 3V/5V, IC sạc. | Chỉ thay main khi đã loại trừ sạc, pin, jack và nút nguồn. |
| Không nhận sạc USB-C | Củ sạc, dây, cổng Thunderbolt 4, IC nhận sạc, BIOS/EC. | Có thể sửa cổng/IC nếu chưa chập lan. |
| Treo logo | SSD, BIOS, RAM onboard, hệ điều hành, nguồn CPU. | Khoanh vùng phần mềm/SSD/BIOS trước khi thay main. |
| Không nhận SSD | SSD, socket M.2, nguồn SSD, BIOS, đường PCIe. | Sửa socket/nguồn phụ nếu chưa lỗi SoC. |
| Không xuất hình | Màn, cáp màn, HDMI, BIOS, iGPU, RAM onboard. | Cần phân biệt lỗi panel/cáp với lỗi main. |
| Máy vào nước | USB-C, HDMI, nguồn chờ, RAM onboard, SSD, cáp màn, keyboard. | Rà toàn máy vì nước có thể gây lỗi nhiều vùng. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc USB-C, RAM onboard, SSD M.2, hình ảnh, Wi-Fi, HDMI và Thunderbolt 4 trước khi lắp.
Kỹ thuật viên Laptop LD test nguồn, sạc, SSD, hình ảnh và cổng kết nối trước khi bàn giao
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc, pin, SSD, màn hình, dữ liệu và cổng USB-C.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, SSD, BIOS/EC, hình ảnh, HDMI, Thunderbolt 4, Wi-Fi, âm thanh và nguồn chính.
-
Đối chiếu đúng main
Xác minh ThinkBook 13s G4 IAP Type 21AR, CPU i7-1260P, mã 213064-1, RAM onboard và layout cổng.
-
Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian và bảo hành trước khi làm.
-
Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình, vệ sinh, test nguồn, sạc, SSD, màn hình, Wi-Fi, HDMI, USB-C, audio, camera, keyboard và touchpad.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn sử dụng sạc/dock USB-C đúng chuẩn.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm dùng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng hoặc tự ý tháo sửa gây lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm rõ điều kiện 1 đổi 1, hỗ trợ và loại trừ bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa hình dung cách bo mạch được bọc chống sốc trước khi gửi tỉnh.
Đóng gói main ThinkBook 13s G4 IAP i7-1260P 213064-1 chống sốc khi gửi tỉnh – khách nhận hàng, kiểm tra rồi thanh toán
Câu hỏi thường gặp
213064-1 là mã gì?
213064-1 là mã bo mạch/PCB ghi nhận cho Lenovo ThinkBook 13s G4 IAP Type 21AR. Khi đặt main nên đối chiếu thêm tem FRU và dung lượng RAM onboard.
Main này dùng CPU gì?
Bản này dùng Intel Core i7-1260P onboard, 12 nhân, 16 luồng, đồ họa Intel Iris Xe tích hợp.
RAM có nâng cấp được không?
Không. RAM LPDDR5-4800 được hàn trên bo mạch, không có khe RAM rời, nên phải chọn đúng dung lượng main từ đầu.
Không nhận sạc USB-C có chắc hỏng main không?
Chưa chắc. Cần kiểm củ sạc, dây, cổng Thunderbolt 4, pin, IC sạc và BIOS/EC trước khi kết luận thay main.
Thay main có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD nên thay main không làm mất dữ liệu, nhưng khách vẫn nên sao lưu nếu máy còn truy cập được.
Cần gửi gì để báo giá chính xác?
Khách nên gửi Type máy, serial, ảnh tem đáy, ảnh mã 213064-1, ảnh FRU, ảnh hai mặt bo mạch và tình trạng lỗi thực tế.
