Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Lenovo IdeaPad S145-15API
- Mã main
- GS440 / GS540 · NM-C511 · Rev 1.0
- CPU
- AMD Ryzen 3 3200U
- GPU / VGA
- AMD Radeon Vega 3
- RAM
- 4GB DDR4-2400 hàn trên main + 1 khe
- Lưu trữ
- 1× M.2 NVMe + 1× 2.5 inch SATA
Main zin nguyên bản • Đã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

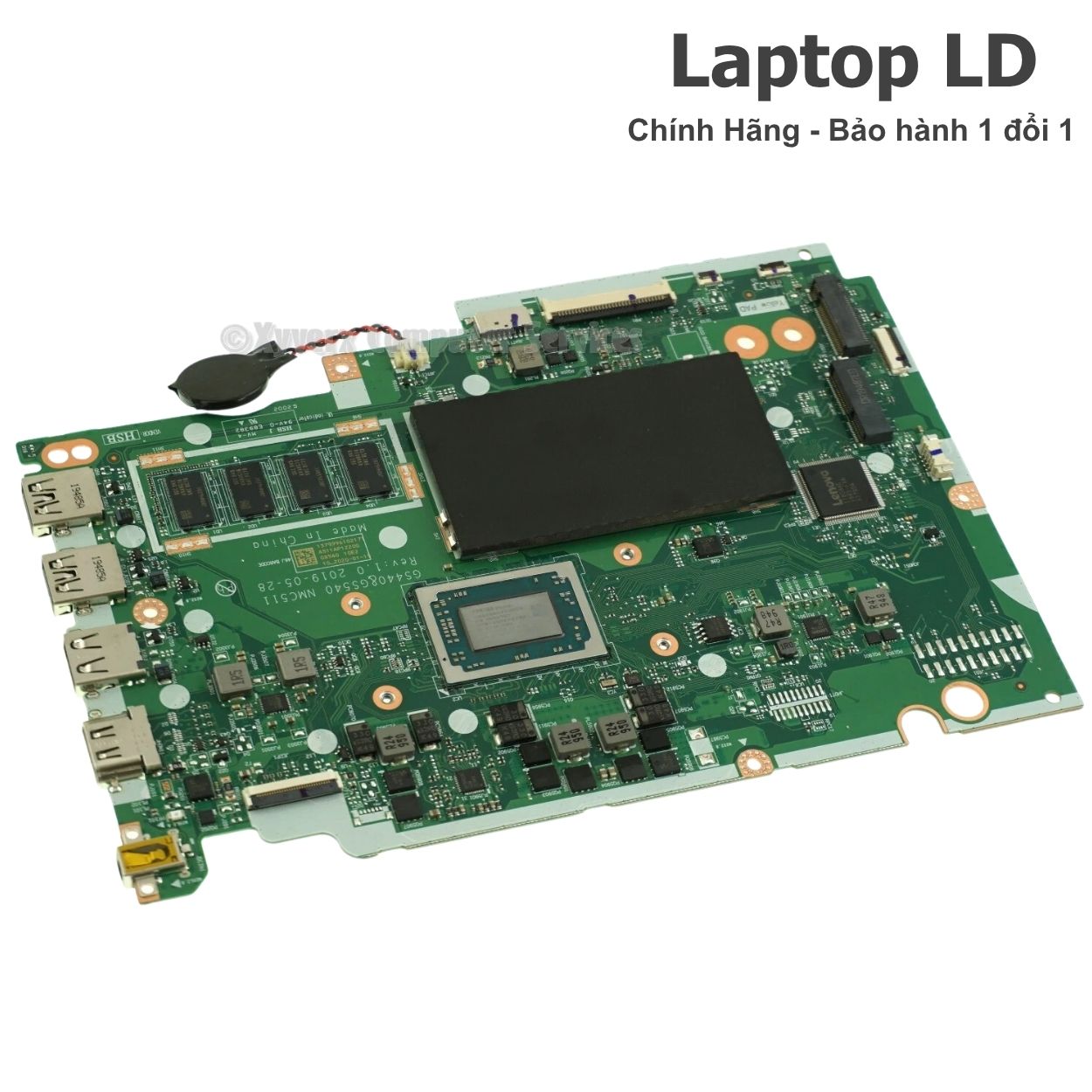

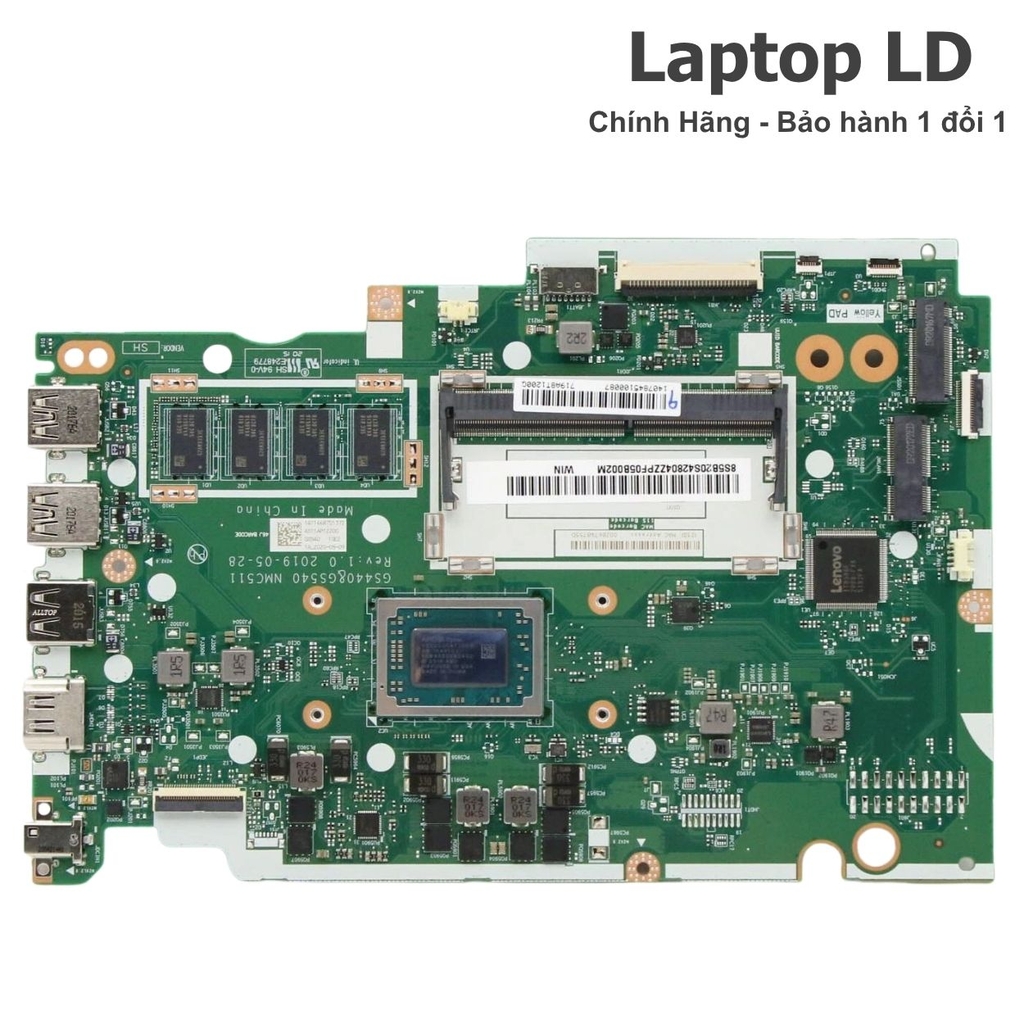

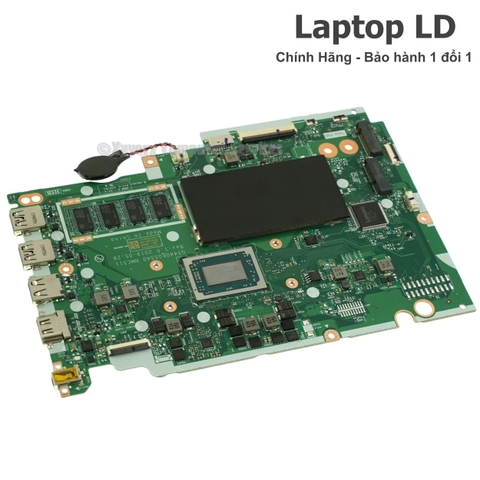

Main Lenovo IdeaPad S145-15API | CPU Ryzen 3 3200U | Radeon Vega 3 | NM-C511

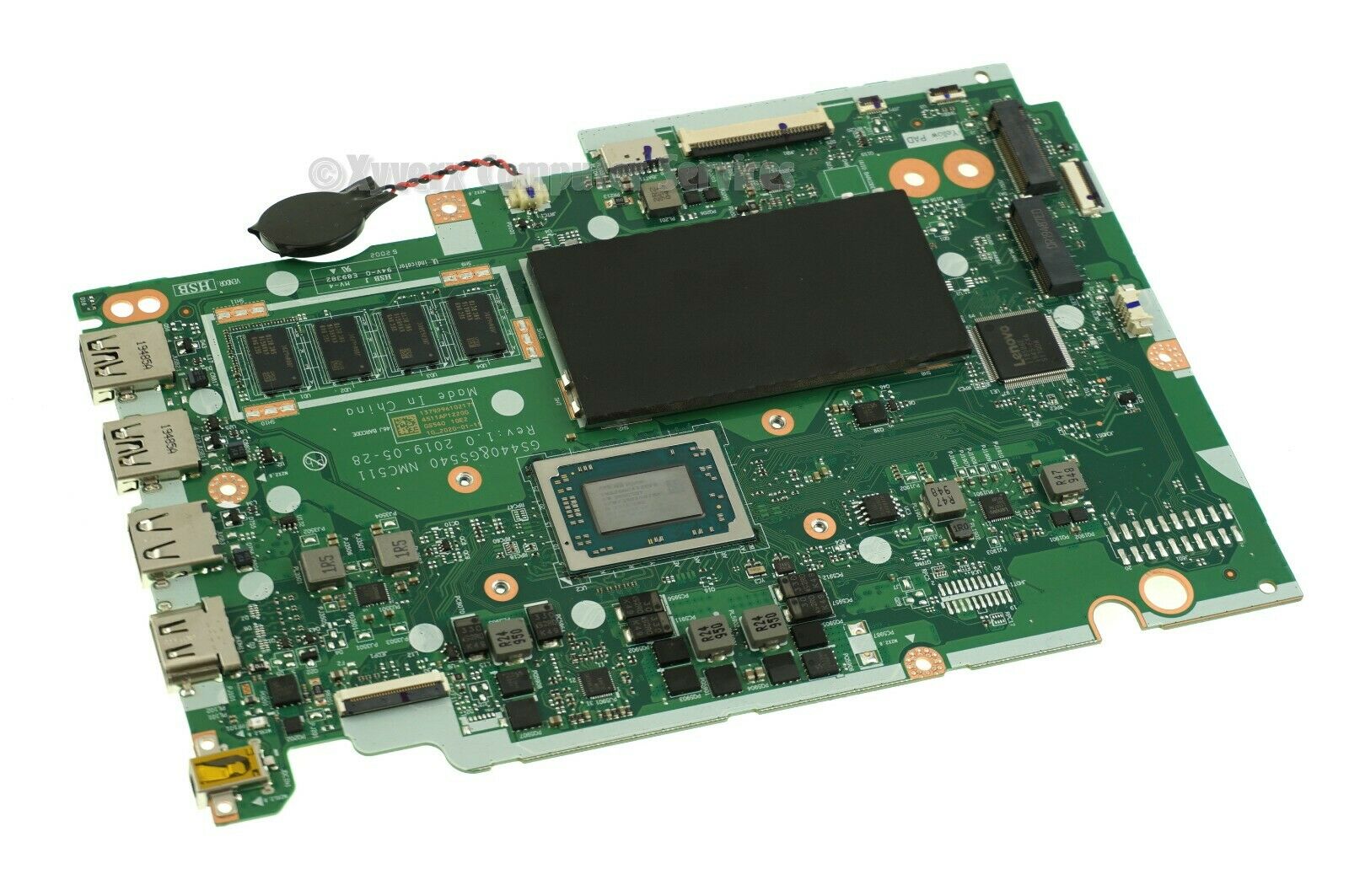

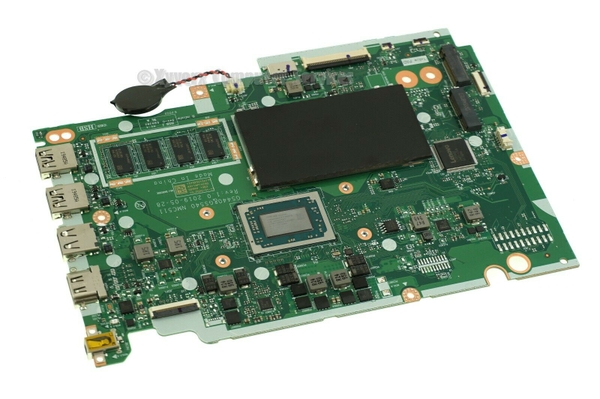

Mainboard dành cho Lenovo IdeaPad S145-15API Type 81UT, nền GS440 / GS540 NM-C511 Rev 1.0, tích hợp AMD Ryzen 3 3200U và Radeon Vega 3 Graphics. CPU có 2 nhân 4 luồng, xung 2.60–3.50GHz. Bản Ryzen 3 được ghi nhận với 4GB DDR4-2400 hàn trực tiếp trên system board và còn một khe SODIMM để nâng cấp; Lenovo công bố cấu hình tối đa 12GB cho các bản Ryzen. Máy hỗ trợ đồng thời ổ 2.5 inch SATA và SSD M.2 NVMe, có HDMI 1.4b, đầu đọc thẻ 4-in-1 và không có USB-C hoặc Ethernet RJ-45 tích hợp.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ xác nhận đúng bản từ ảnh main cũ, chữ GS440 / GS540 NM-C511 Rev 1.0 và tem Lenovo FRU. Bản Ryzen 3 3200U 4GB UMA được ghi nhận với FRU 5B20S42804 / 5B20S42805; cần đối chiếu đúng CPU và FRU vì cùng nền NM-C511 còn có Ryzen 5 3500U và Ryzen 7 3700U.

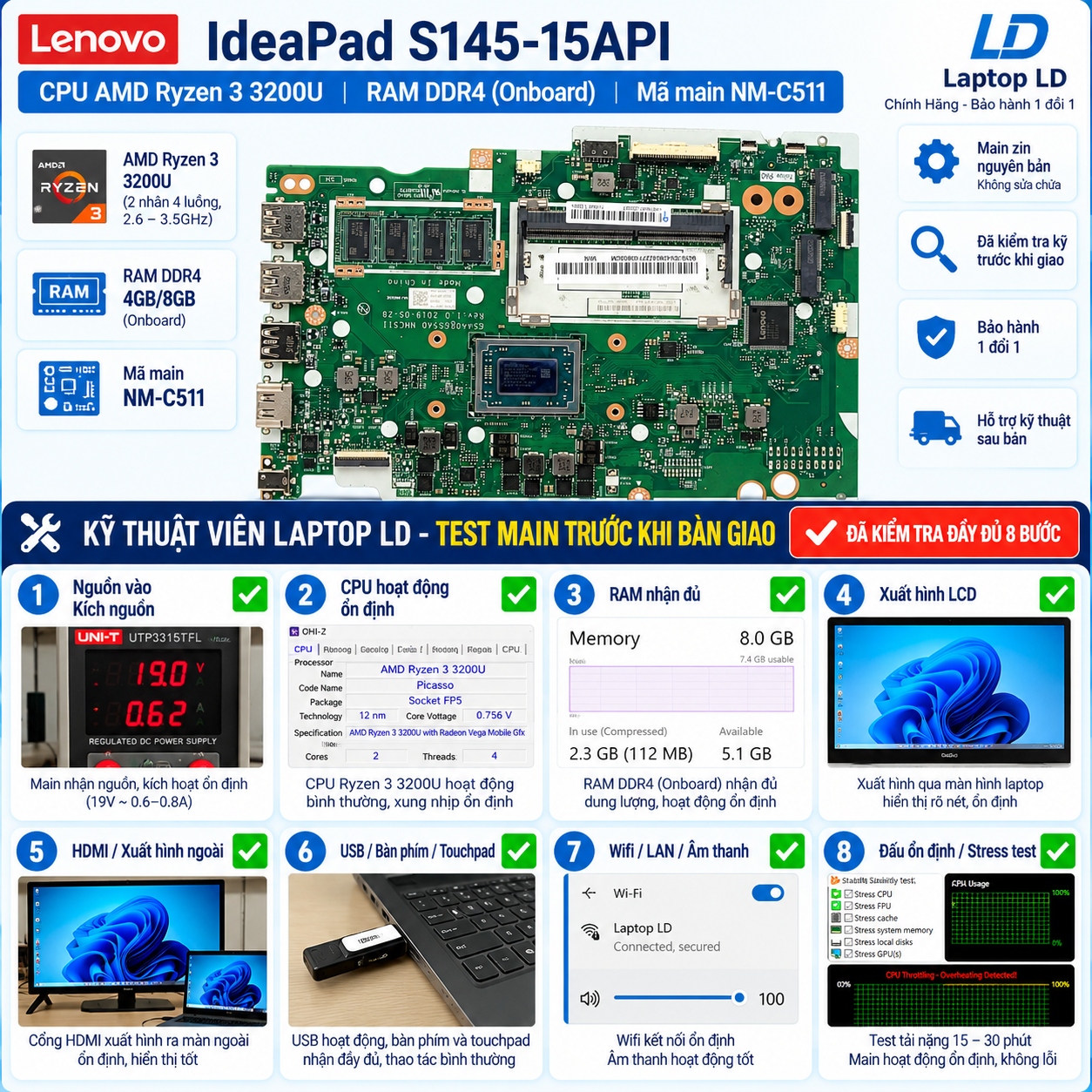

Hạng mục kiểm tra Nguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả 1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bán Tư vấn lắp đặt và kiểm tra sau khi thay main.

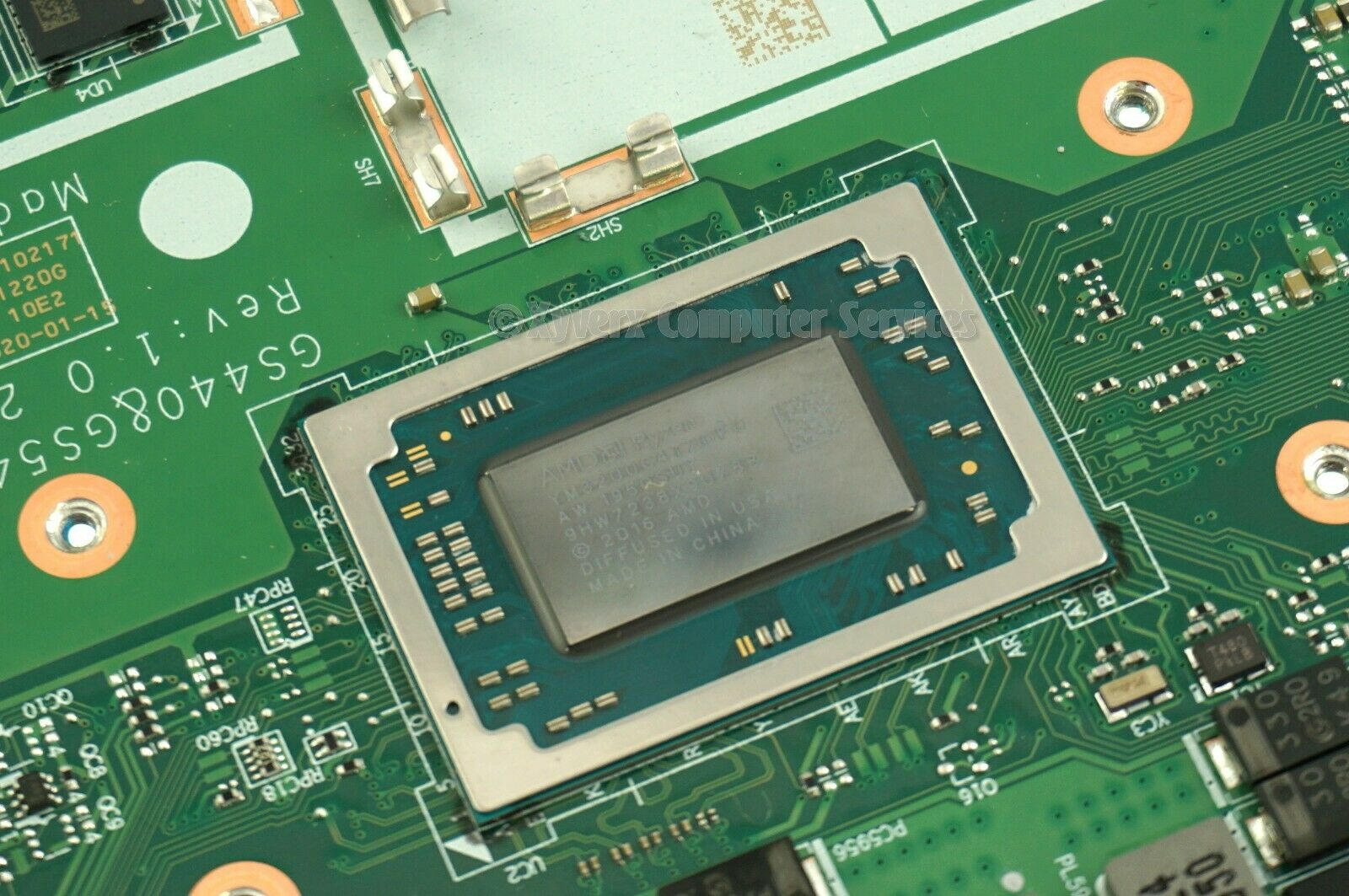

Điểm riêng của đúng phiên bản này: Ryzen 3 3200U dùng Radeon Vega 3 tích hợp trong APU, không có GPU rời. Main R3 có 4GB DDR4-2400 onboard và 1 khe SODIMM rời; RAM SODIMM, SSD M.2, ổ 2.5 inch và WLAN không phải linh kiện hàn cố định trên bo.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →

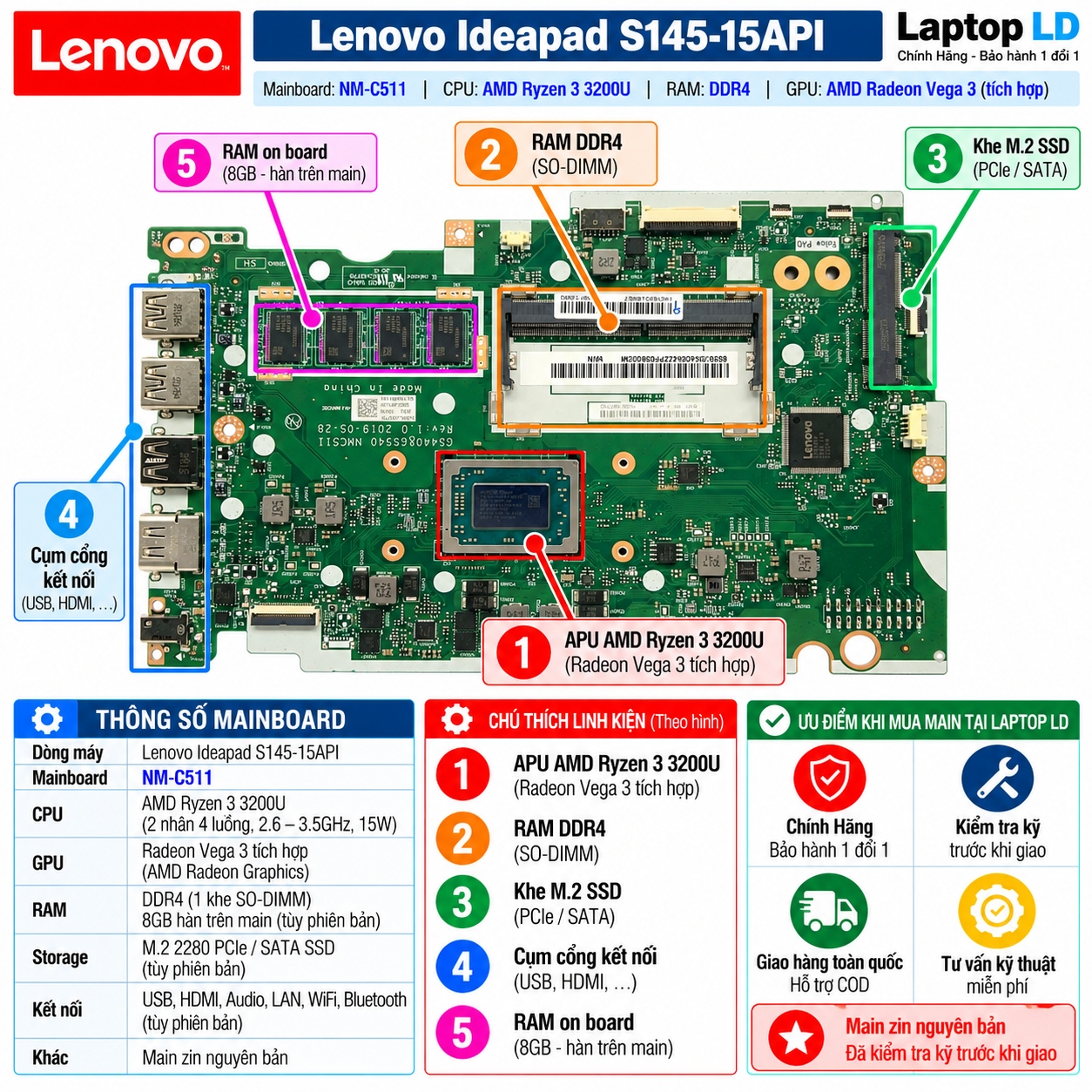

Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Lenovo IdeaPad S145-15API · Type 81UT
- Mã main / PCB
- GS440 / GS540 · NM-C511

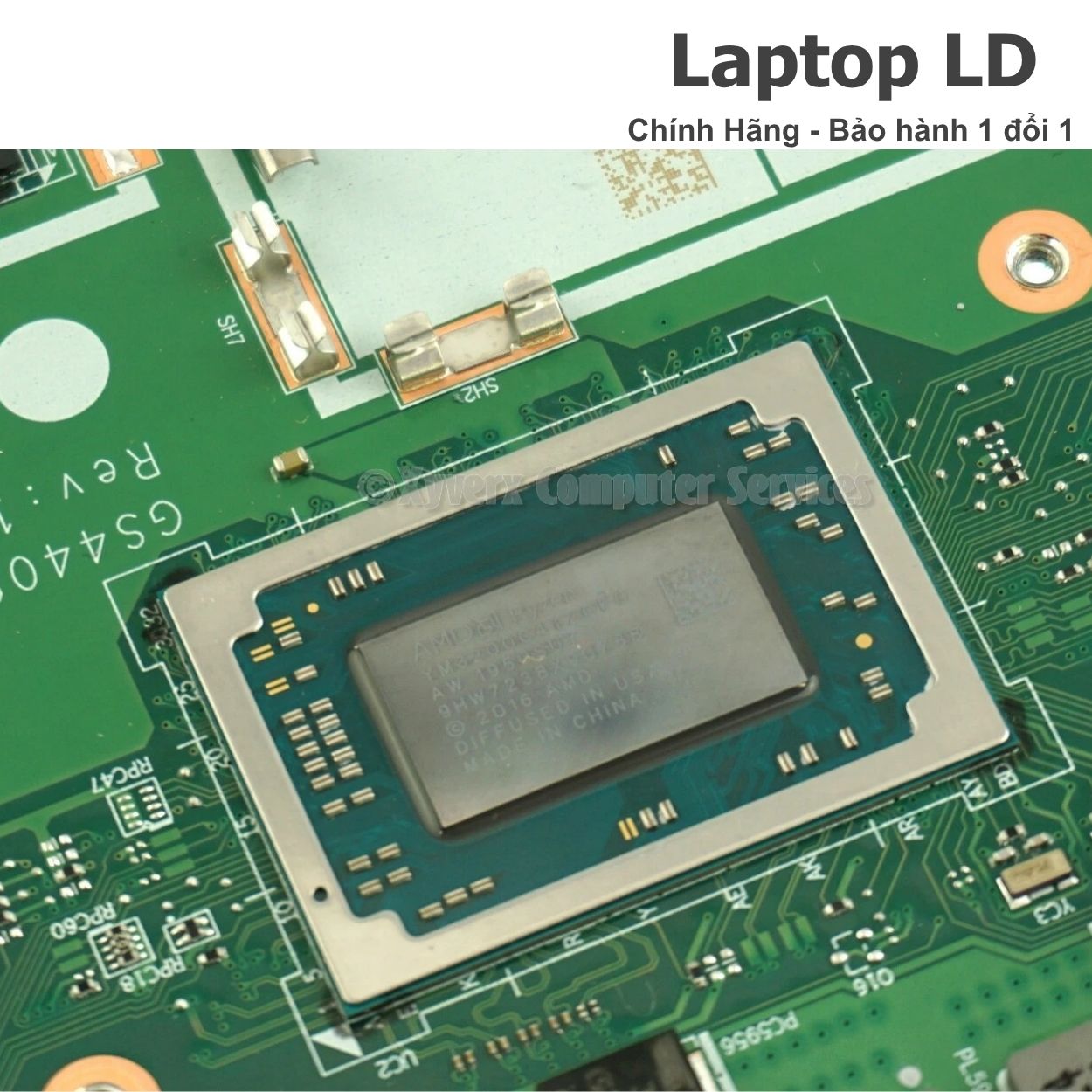

- CPU / SoC
- AMD Ryzen 3 3200U · 2 nhân 4 luồng · 2.60–3.50GHz · 1MB L2 / 4MB L3
- RAM / bộ nhớ

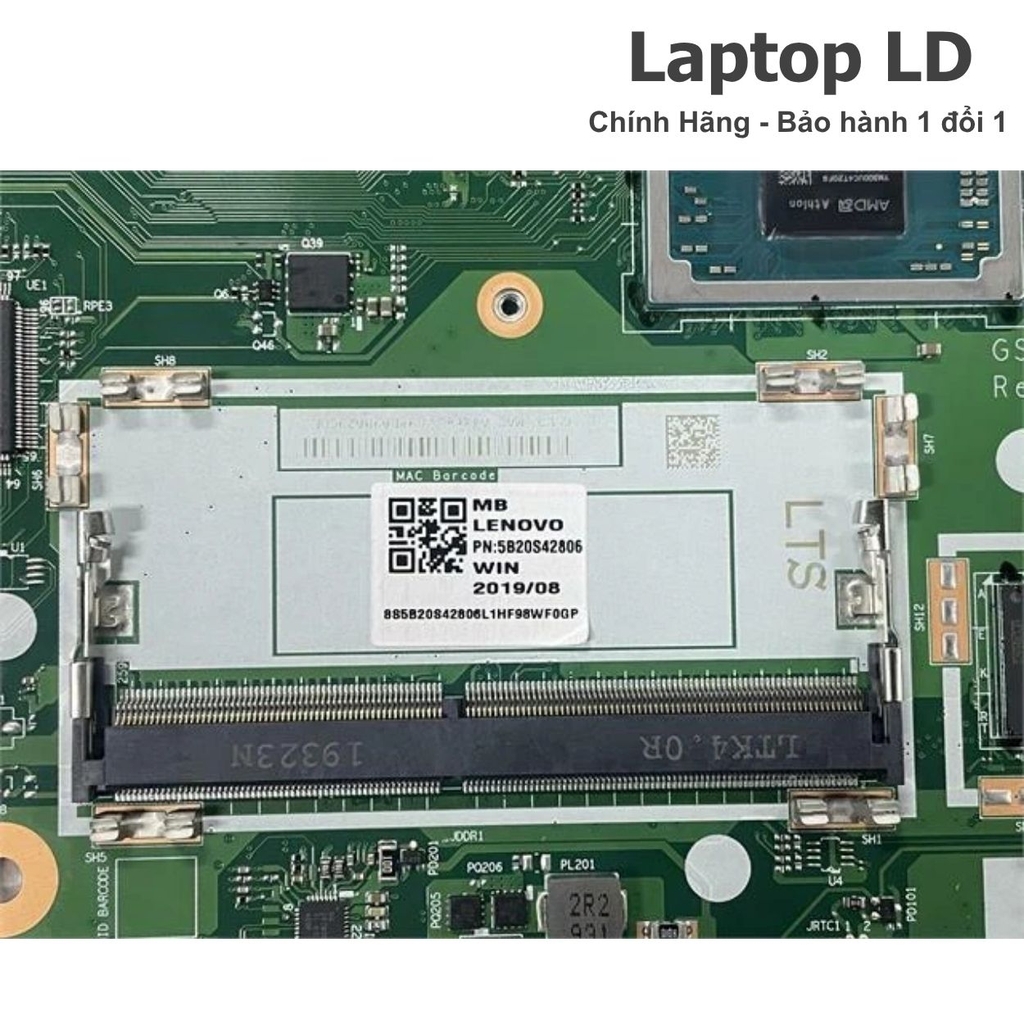

- 4GB DDR4-2400 hàn trên main + 1 khe DDR4 SODIMM · dual-channel capable · tối đa 12GB theo Lenovo
- GPU / VGA
- AMD Radeon Vega 3 Graphics tích hợp · dùng bộ nhớ chia sẻ · không có GPU rời
- SSD / lưu trữ
- 1× M.2 2242 PCIe 3.0 x2 hoặc M.2 2280 PCIe 3.0 x4 + 1× ổ 2.5 inch SATA 6Gb/s

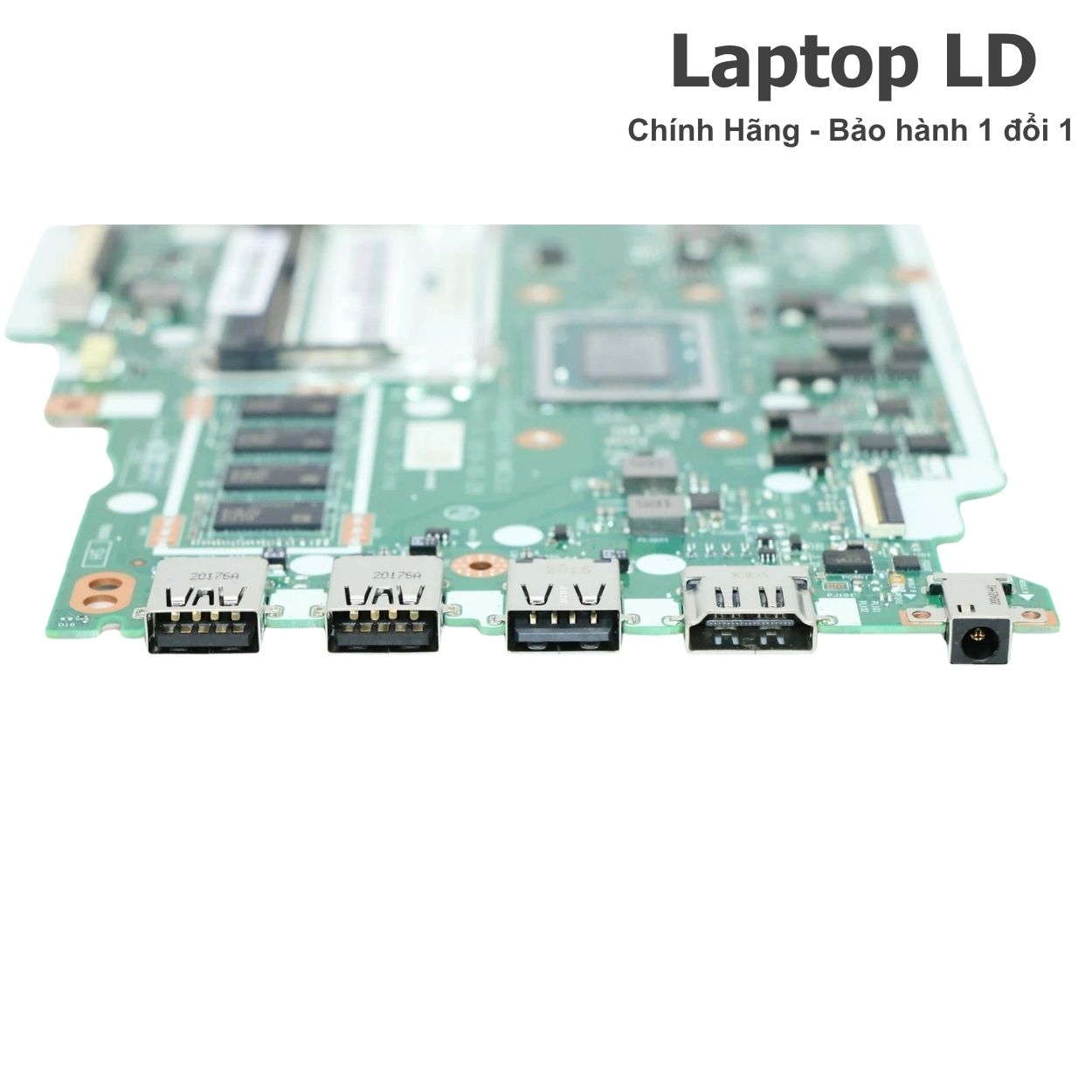

- Cổng ngoài

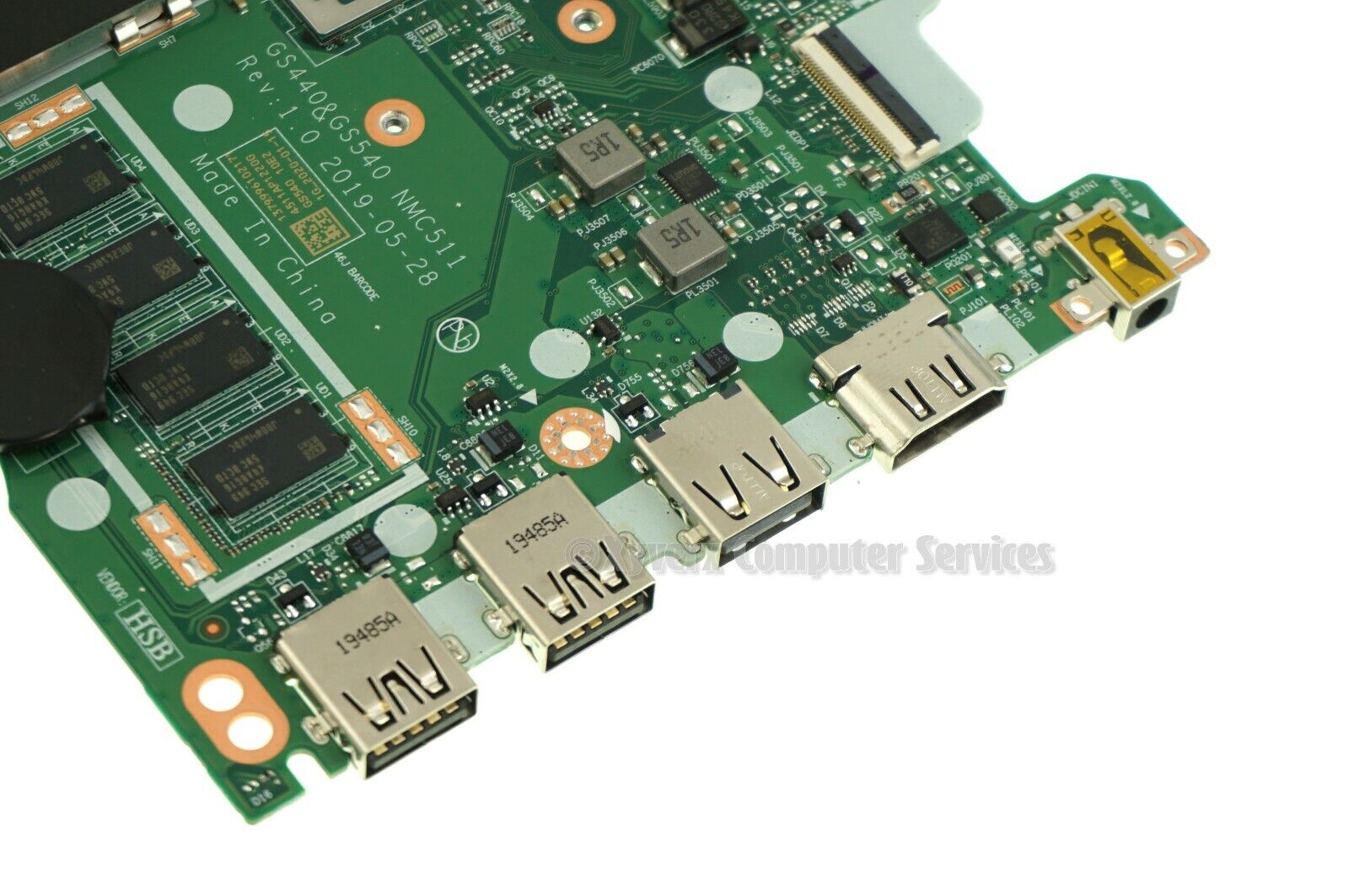

- 1× USB 2.0, 2× USB 3.1 Gen 1, HDMI 1.4b, audio combo 3.5mm, đầu đọc thẻ SD/SDHC/SDXC/MMC và cổng nguồn; không có USB-C hoặc RJ-45 tích hợp
- Không dây
- Wi-Fi 5 802.11ac 1×1 + Bluetooth 4.2 qua module M.2
Thông số kỹ thuật bổ sung

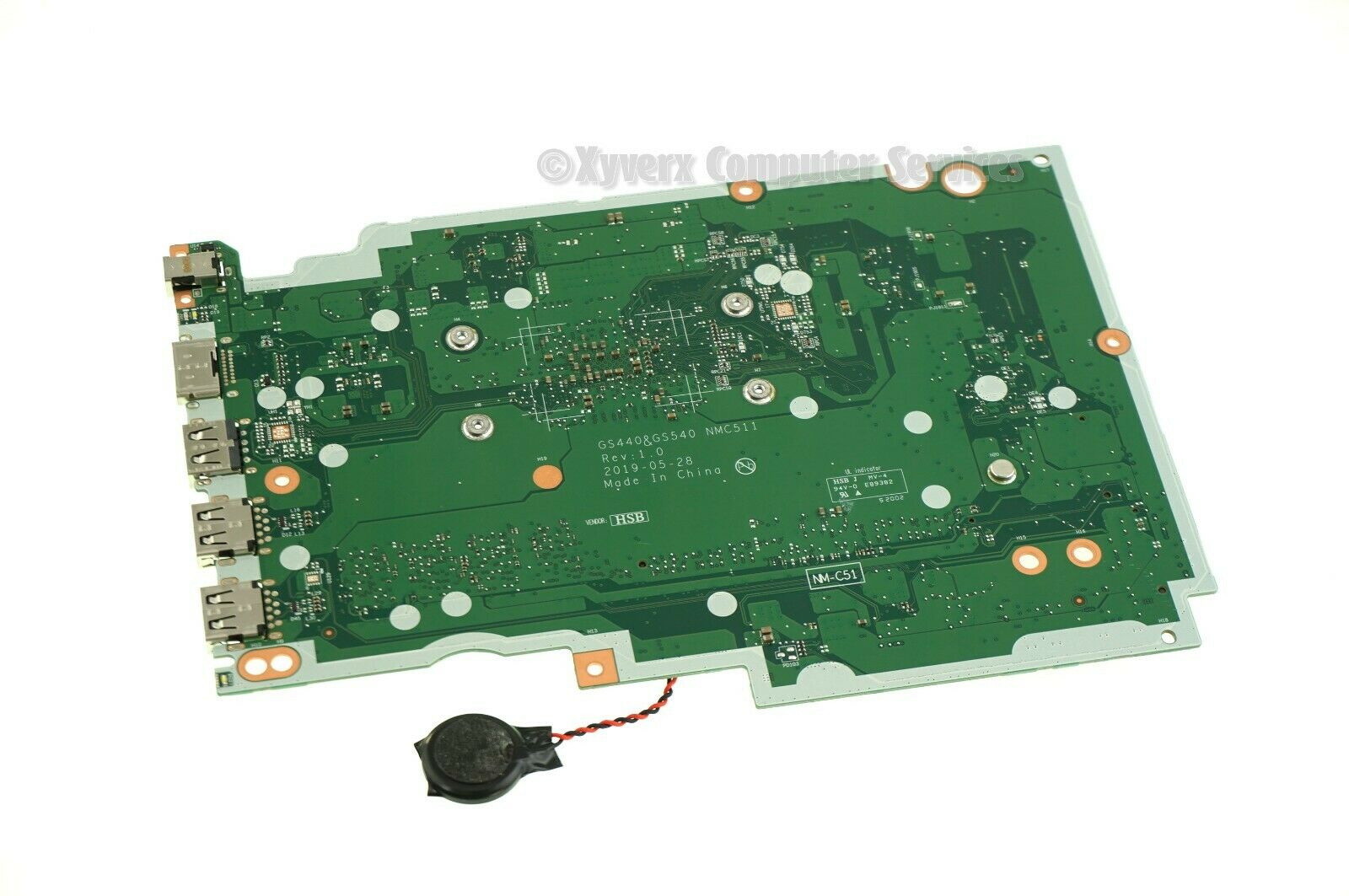

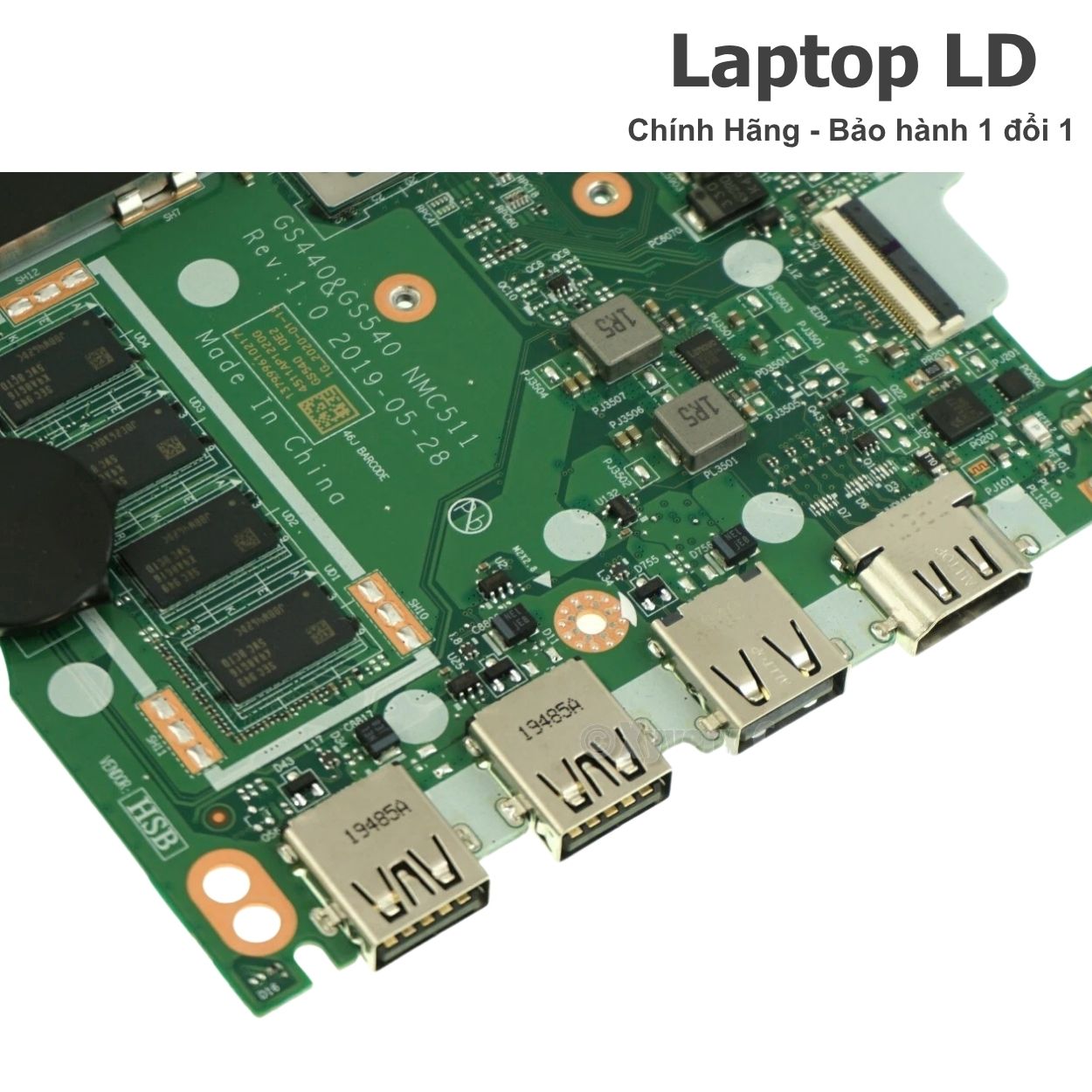

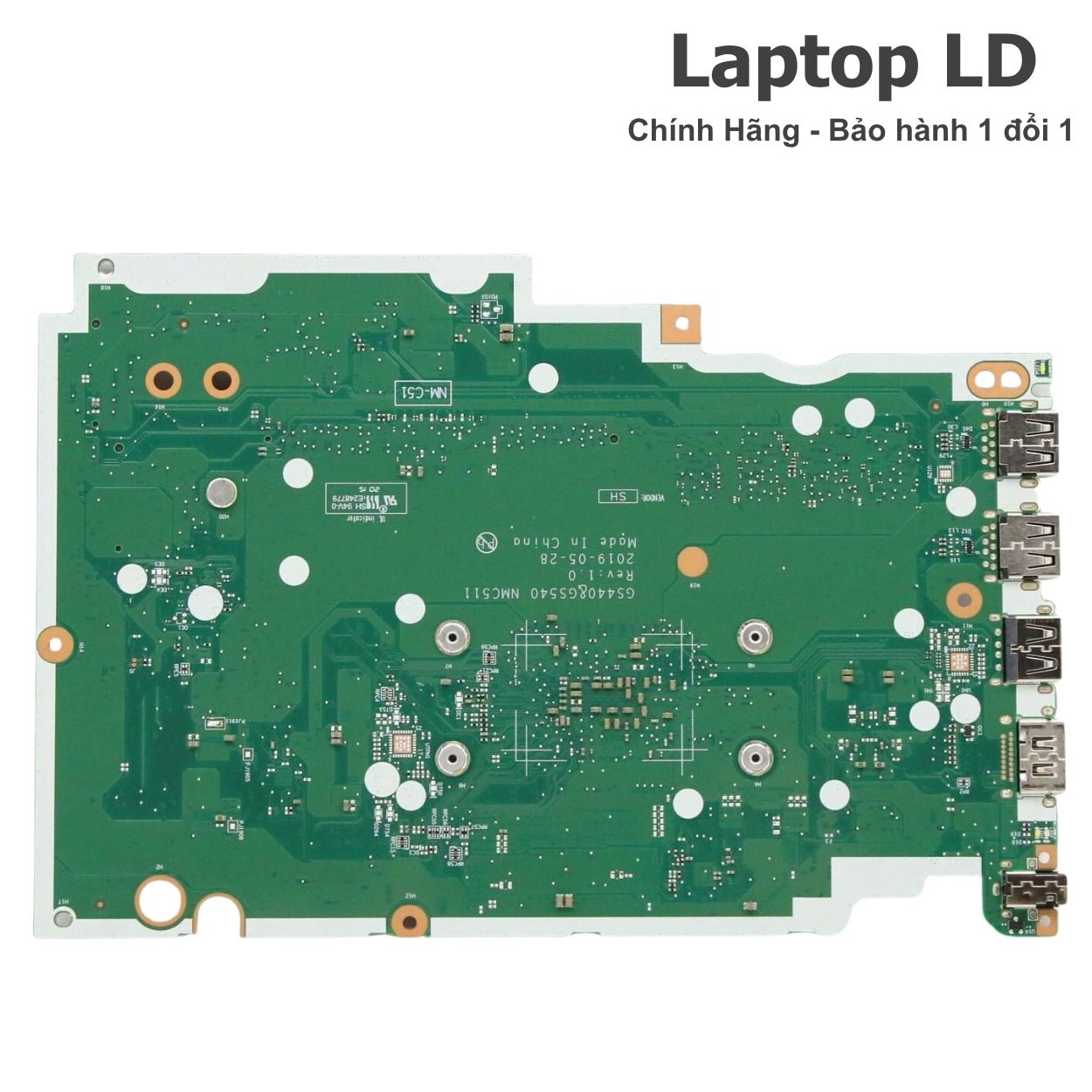

| Board revision | GS440 / GS540 · NM-C511 Rev 1.0 · nền AMD FP5 Picasso dùng cho IdeaPad S145-15API / S145-14API |
|---|---|
| OEM part / FRU / SPS / DP/N | Lenovo FRU 5B20S42804 / 8S5B20S42804 được ghi nhận cho Ryzen 3 3200U, UMA, RAM onboard 4GB; 5B20S42805 là mã tương thích cùng cấu hình R3 3200U 4GB trên các listing linh kiện. |
| Kết nối / I/O đặc trưng | AMD SoC platform; 4GB DDR4-2400 onboard + 1 khe SODIMM; M.2 NVMe; SATA 2.5 inch; 1× USB 2.0; 2× USB 3.1 Gen 1; HDMI 1.4b; card reader 4-in-1; audio combo; M.2 WLAN. Không có USB-C và không có Ethernet RJ-45 tích hợp. |
| BIOS / firmware | Dùng BIOS đúng Lenovo IdeaPad S145-15API Type 81UT và nền NM-C511. Trước khi nạp firmware nên sao lưu BIOS gốc, đối chiếu đúng revision/FRU và giữ thông tin máy khi có thể. |
| Tản nhiệt / adapter | Lenovo công bố adapter 65W round tip và pin Li-Polymer 30Wh hoặc 35Wh tùy cấu hình. Sau khi thay main cần kiểm tra quạt, nhiệt độ APU và chức năng sạc. |
| Ghi chú cấu hình | Ryzen 3 3200U, Radeon Vega 3 và 4GB DDR4 onboard thuộc mainboard. Thanh RAM SODIMM, SSD M.2, ổ 2.5 inch và module Wi-Fi/Bluetooth là linh kiện rời nếu đơn hàng không ghi kèm. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Ryzen 3 3200U · Radeon Vega 3 · onboard 4GB | AMD Ryzen 3 3200U · Radeon Vega 3 | 4GB DDR4-2400 onboard + 1 khe SODIMM · tối đa 12GB | NM-C511 Rev 1.0 · FRU 5B20S42804 / 5B20S42805 |
| Ryzen 5 3500U · Radeon Vega 8 · onboard 4GB | AMD Ryzen 5 3500U · Radeon Vega 8 | 4GB DDR4-2400 onboard + 1 khe SODIMM · tối đa 12GB | NM-C511 family · FRU 5B20S42802; khác APU/GPU tích hợp so với bản R3 |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng APU Ryzen 3 3200U, Radeon Vega 3, 4GB RAM onboard và các linh kiện hàn trực tiếp trên bo. RAM SODIMM là linh kiện rời.

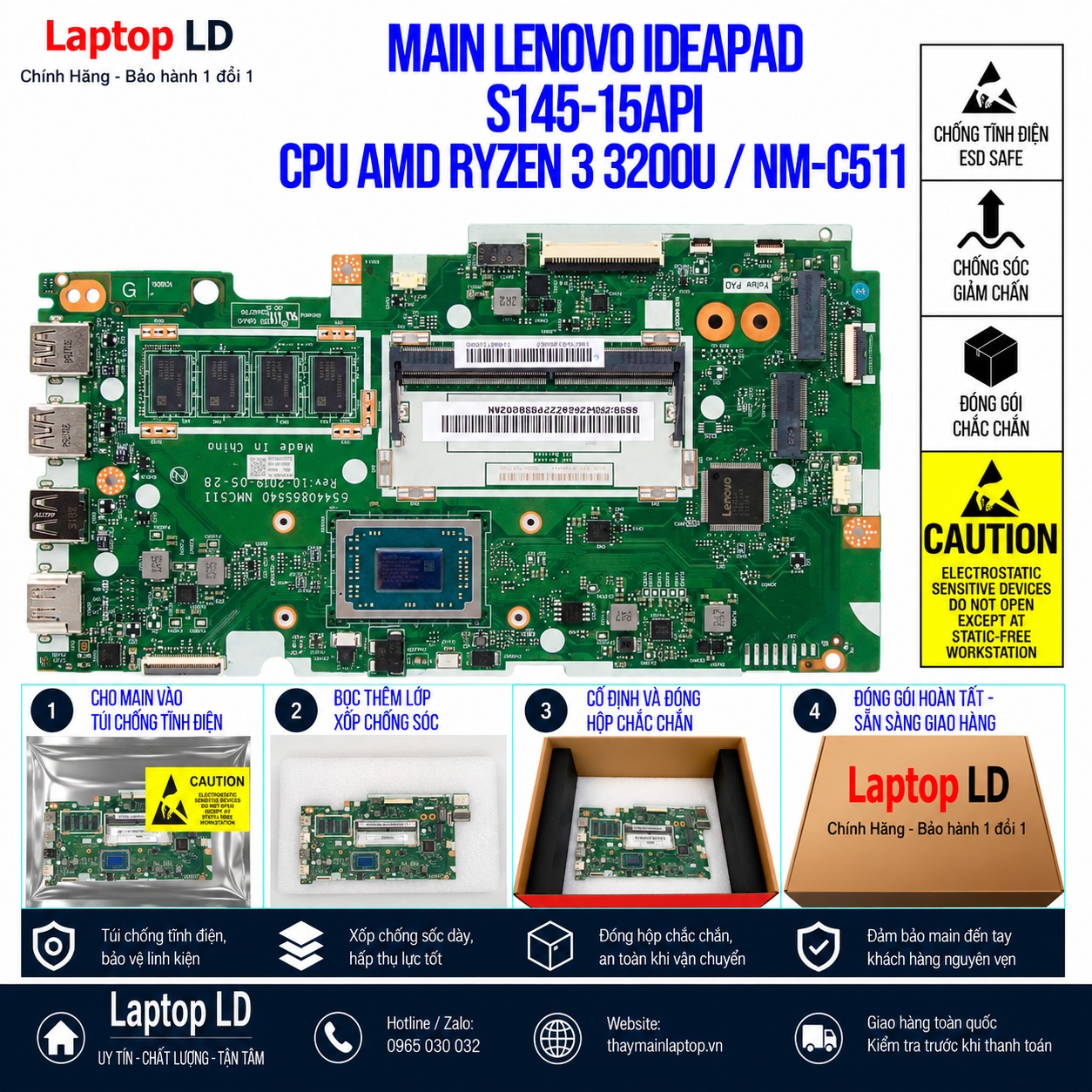

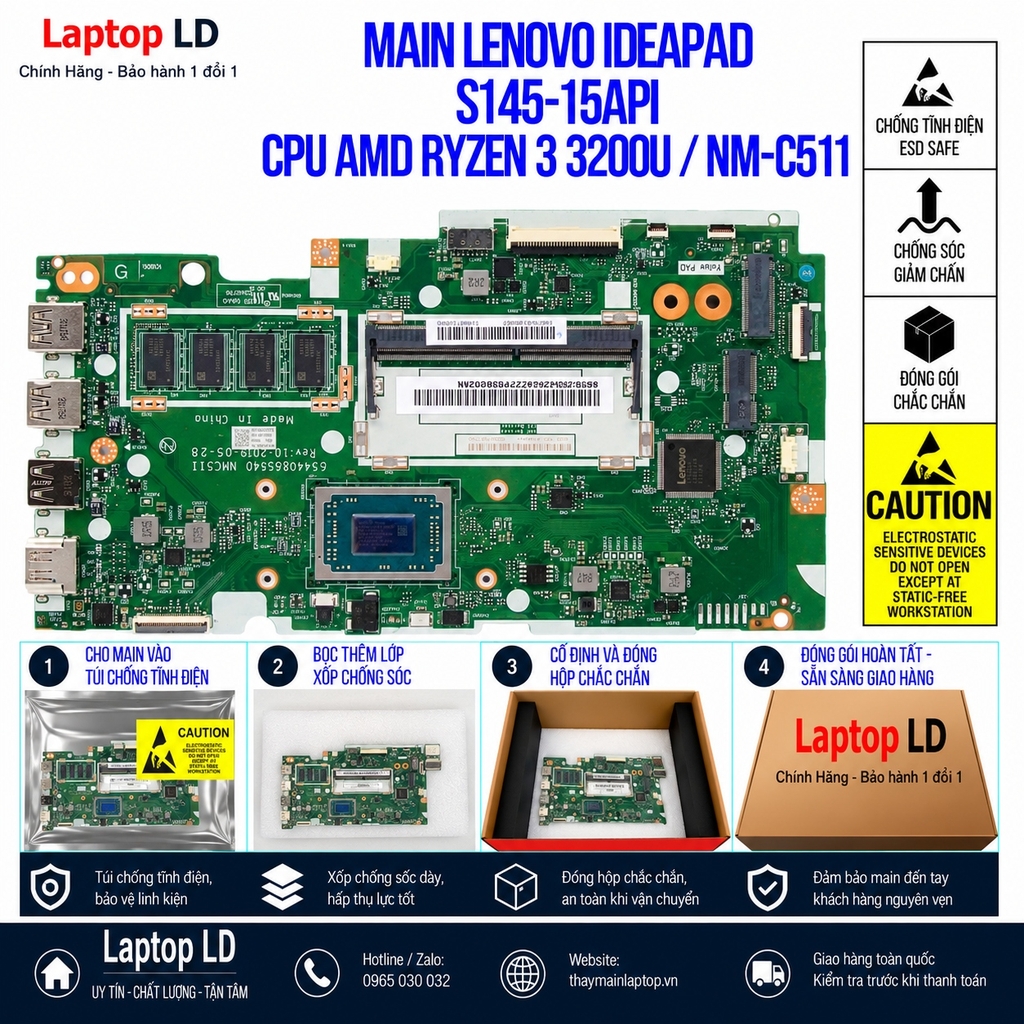

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: APU Ryzen 3 3200U, Radeon Vega 3 và 4GB RAM onboard thuộc mainboard. RAM SODIMM, SSD M.2, ổ 2.5 inch, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc | Adapter 65W, jack nguồn, pin, mạch sạc, MOSFET đầu vào, nguồn chờ hoặc chạm chập trên main. | Thử adapter Lenovo 65W round tip tốt, cô lập pin khi cần và đo nguồn đầu vào/nguồn chờ trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | BIOS, RAM onboard/SODIMM, Ryzen 3 3200U, nguồn APU/RAM, màn hình/cáp hoặc system board. | Thử SODIMM tốt, kiểm tra BIOS và thử xuất hình qua HDMI để phân biệt lỗi màn với lỗi main. |
| Treo, sọc hình hoặc lỗi Radeon Vega 3 | APU/Radeon Vega 3, RAM hệ thống, nguồn APU, driver hoặc hệ thống tản nhiệt. | Cài driver AMD phù hợp, chạy tải đồ họa và memory test, đồng thời theo dõi nhiệt độ APU. |
| Không nhận đủ RAM hoặc báo lỗi bộ nhớ | 4GB RAM onboard, thanh SODIMM, khe RAM, nguồn RAM hoặc memory controller trong APU. | Kiểm tra BIOS nhận 4GB onboard, thử SODIMM DDR4-2400 tốt từng bước và chạy memory diagnostics. |
| Không nhận SSD M.2 hoặc ổ 2.5 inch | SSD NVMe/HDD-SATA, socket/cáp SATA, nguồn lưu trữ, đường PCIe/SATA hoặc thiết lập BIOS. | Thử từng ổ tốt riêng biệt, kiểm tra nhận diện trong BIOS và nguồn/socket/cáp trước khi kết luận lỗi system board. |
| USB, HDMI hoặc card reader hoạt động bất thường | Thiết bị ngoài, chân cổng, controller, nguồn cổng hoặc đường tín hiệu. | Dùng cáp/thiết bị tốt, kiểm tra từng cổng riêng và driver chipset trước khi sửa system board. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Xác nhận đúng Lenovo IdeaPad S145-15API Type 81UT, GS440 / GS540 NM-C511 Rev 1.0, Ryzen 3 3200U và FRU 5B20S42804 / 5B20S42805 trước khi lắp. Chuyển RAM SODIMM, SSD M.2/ổ 2.5 inch và WLAN sang main mới; sau lắp kiểm tra BIOS, RAM, lưu trữ, Radeon Vega 3, HDMI, USB, card reader, Wi-Fi/Bluetooth, sạc và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng AMD Ryzen 3 3200U.
- 4GB RAM onboard và thanh SODIMM được nhận đúng dung lượng.
- SSD M.2 và/hoặc ổ 2.5 inch SATA được nhận, khởi động ổn định.
- Radeon Vega 3 và HDMI xuất hình ổn định.
- USB, card reader, Wi-Fi/Bluetooth và âm thanh hoạt động.
- Pin, sạc 65W, quạt và nhiệt độ APU ổn định.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Lenovo IdeaPad S145-15API Ryzen 3 3200U NM-C511
Main S145-15API Ryzen 3 3200U có VGA rời không?
Không. Lenovo PSREF xác nhận Ryzen 3 3200U dùng AMD Radeon Vega 3 Graphics tích hợp và nền NM-C511 được tài liệu board-level ghi nhận là UMA.
RAM của S145-15API R3-3200U có nâng cấp được không?
Có. Bản Ryzen có 4GB DDR4-2400 hàn trên system board và một khe SODIMM. Lenovo công bố cấu hình tối đa 12GB, tức 4GB onboard + 8GB SODIMM.
S145-15API có lắp đồng thời SSD M.2 và ổ 2.5 inch không?
Có. Lenovo PSREF xác nhận máy hỗ trợ tối đa hai ổ: một ổ 2.5 inch SATA và một SSD M.2. M.2 2242 dùng PCIe 3.0 x2, còn M.2 2280 dùng PCIe 3.0 x4.
NM-C511 còn có CPU AMD nào khác?
Có. Lenovo PSREF xác nhận S145-15API còn có Athlon 300U, Ryzen 5 3500U và Ryzen 7 3700U; các system board cùng nền NM-C511 dùng APU/FRU khác nhau. Ví dụ FRU 5B20S42802 được ghi nhận cho Ryzen 5 3500U 4GB UMA.
