Main Lenovo Legion Y540-17IRH | CPU i7-9750H | NM-C531
Lenovo Legion Y540-17IRH là gaming laptop 17.3 inch đúng chất “desktop replacement”, màn lớn, tản lớn, chạy game và đồ họa nặng trong thời gian dài, nên pattern lỗi thực tế khác hẳn laptop văn phòng hay ultrabook mỏng nhẹ. Với board NM-C531, lỗi không chỉ dừng ở nhóm cơ bản như không lên nguồn, cắm sạc không vào, bật lên rồi tắt, mà còn rất hay lộ ra các lỗi đúng chất Legion như vào game vài phút thì drop FPS rồi sập, quạt quay mạnh nhưng màn hình đen, GPU rời nhận driver nhưng crash khi chạy 3D, một khe M.2 hoặc ổ 2.5 inch nhận chập chờn, USB 3.1 copy file lớn bị rớt, HDMI lên màn ngoài lúc được lúc không, bàn phím đèn nền vẫn sáng nhưng máy không POST hoặc máy nóng về một phía rồi tụt hiệu năng trước khi đơ. Với nền tảng Core i7-9750H, board NM-C531 thường phát sinh lỗi tập trung ở khối nguồn CPU H-series, nguồn GPU rời theo cấu hình GTX 1650 / GTX 1660 Ti / RTX 2060, mạch sạc Slim Tip công suất lớn, nhánh RAM DDR4 2 khe, nhánh lưu trữ M.2 + 2.5 inch SATA và cụm USB / HDMI / audio sau thời gian dài tải nặng.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng NM-C531 cho Lenovo Legion Y540-17IRH.
- Dòng này là main laptop gaming 17.3 inch, bắt buộc đối chiếu chuẩn vị trí 2 khe RAM, khu vực 2 ổ lưu trữ, đầu sạc Slim Tip, cụm USB và layout heatsink CPU/GPU trước khi đặt.
- Khi mua bo mạch chủ laptop, nên yêu cầu test đủ: nguồn, sạc, nhận RAM, nhận SSD M.2, nhận ổ 2.5 inch, USB, HDMI, audio, webcam, Wi-Fi và bàn phím đèn nền.
- Điểm cần kiểm rất kỹ là đúng nhánh GPU theo máy thực tế, vì cùng Y540-17IRH nhưng có cấu hình GTX 1650, GTX 1660 Ti hoặc RTX 2060.
- Phù hợp lỗi lặp như không nguồn, không sạc, đen màn, crash GPU, treo logo, không nhận ổ, lỗi USB/HDMI hoặc nóng tụt hiệu năng.
- Thay mainboard laptop + vệ sinh bụi sâu + thay keo tản chuẩn gaming + kiểm tra mạch sạc Slim Tip, nguồn CPU i7-9750H và nhánh GPU rời.
- Chạy test tải CPU riêng, GPU riêng và tải phối hợp; test M.2 + 2.5 inch; test USB 3.1 copy file lớn; test HDMI; test nhiệt đủ thời gian để bắt lỗi “dùng nhẹ thì ổn nhưng game mới lộ”.
- Phù hợp cả máy đã từng sửa nhiều lần nhưng vẫn tái lỗi VRM GPU, sập game hoặc mất nhận lưu trữ.
Mua NM-C531: đúng mã – đúng cổng – đúng cấu trúc Lenovo Legion Y540-17IRH
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã board: NM-C531
- Dòng: Lenovo Legion Y540-17IRH
- CPU nền tảng: Intel Core i7-9750H
- Cần đối chiếu: đầu sạc Slim Tip, 2 khe RAM DDR4, 1 khe M.2 SSD, 1 ổ 2.5 inch SATA, HDMI, USB 3.1, audio combo, vị trí quạt và cụm heatsink theo đúng chassis Y540 17.3 inch
Hợp máy không nguồn/không sạc, crash GPU, đen màn, lỗi ổ lưu trữ, lỗi USB/HDMI hoặc nóng tải game khó ổn định.
- Kiểm tra đường sạc Slim Tip, nguồn đầu vào và độ ổn định pin trước/sau thay
- Vệ sinh hệ tản + thay keo, test nhiệt CPU i7-9750H và GPU rời theo đúng cấu hình máy
- Test DDR4 2 khe, M.2 SSD, 2.5 inch SATA, USB 3.1, HDMI, audio, webcam, Wi-Fi/Bluetooth theo checklist
Gọi/nhắn để đối chiếu đúng board NM-C531, đúng cấu hình GPU của Y540-17IRH và báo giá theo tình trạng thực tế.

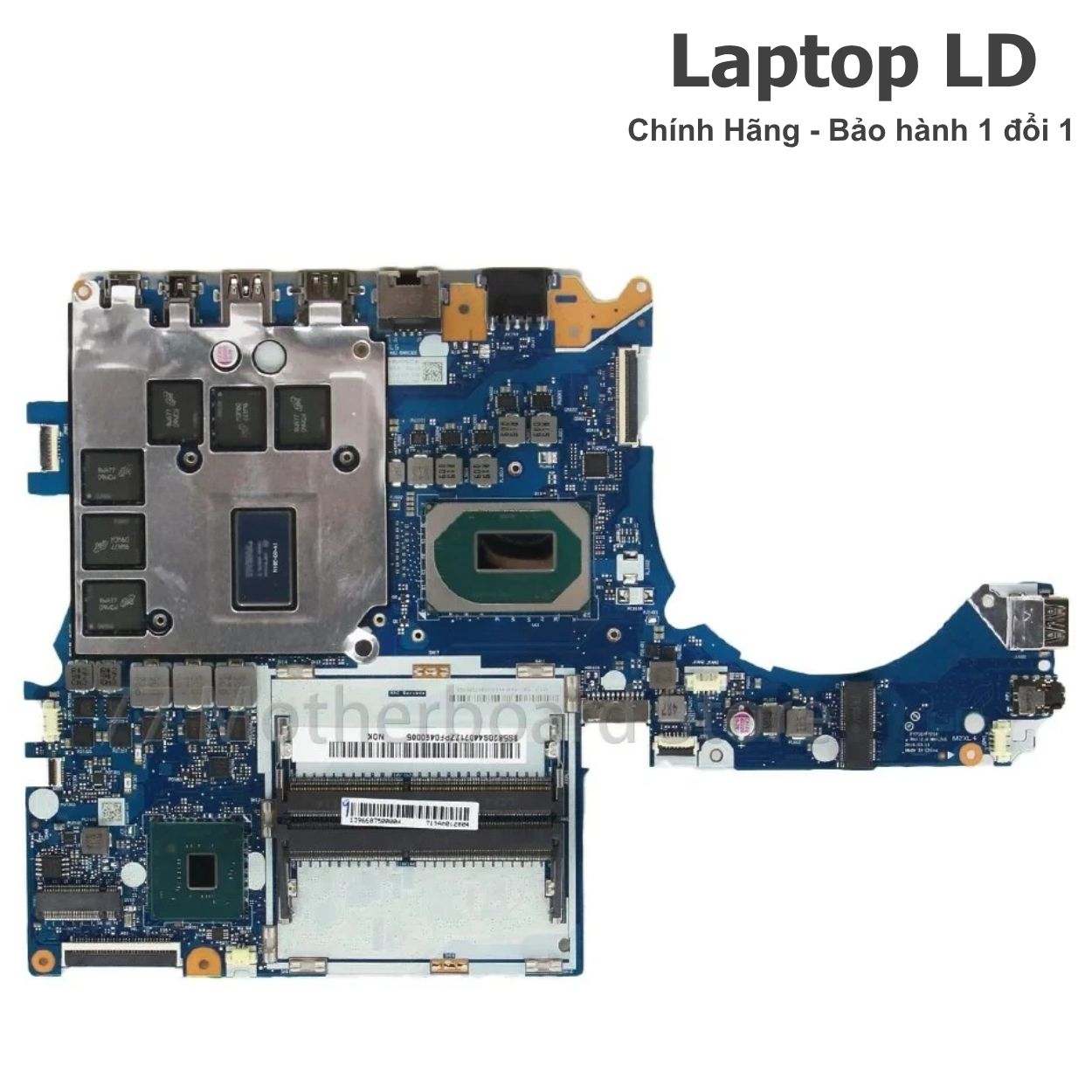

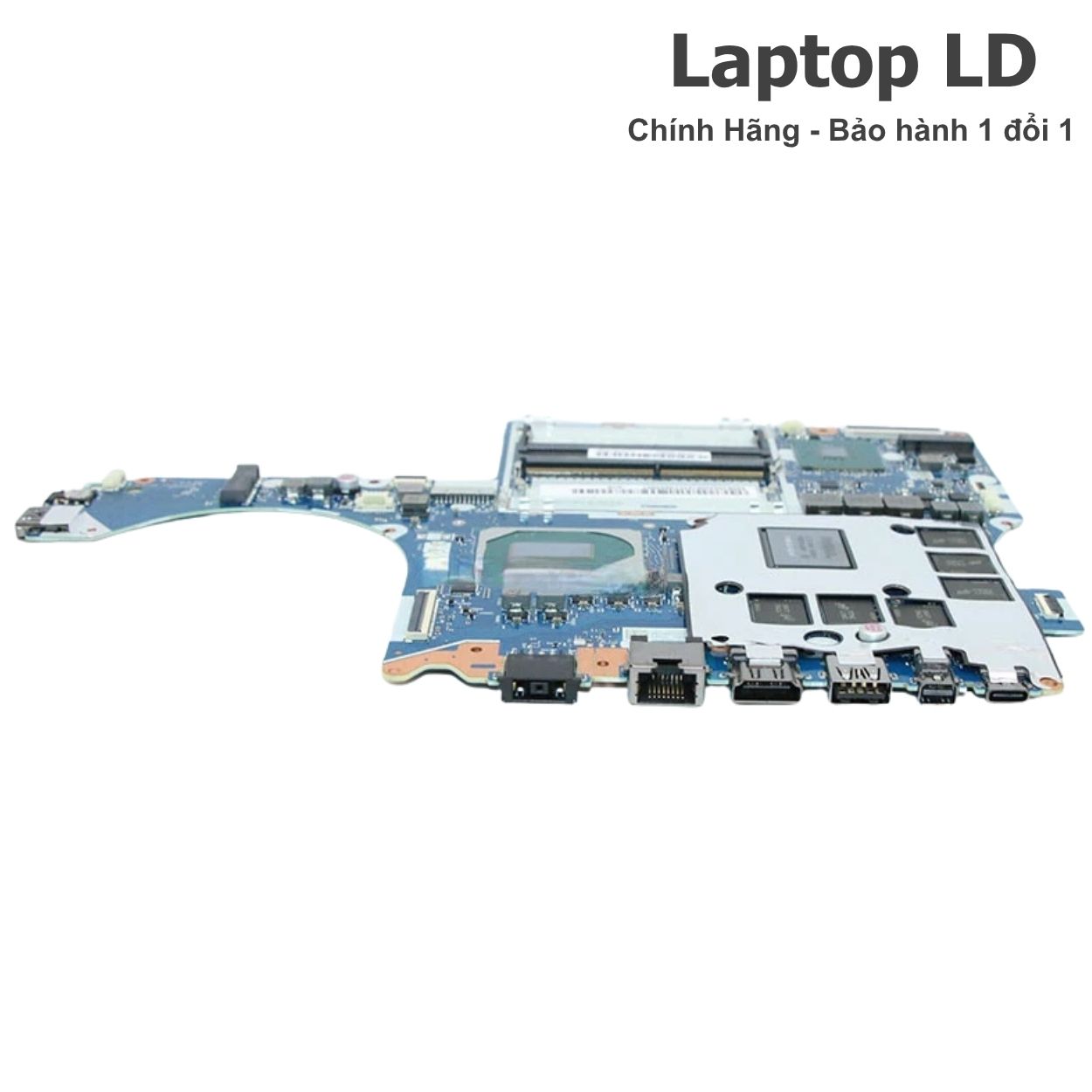

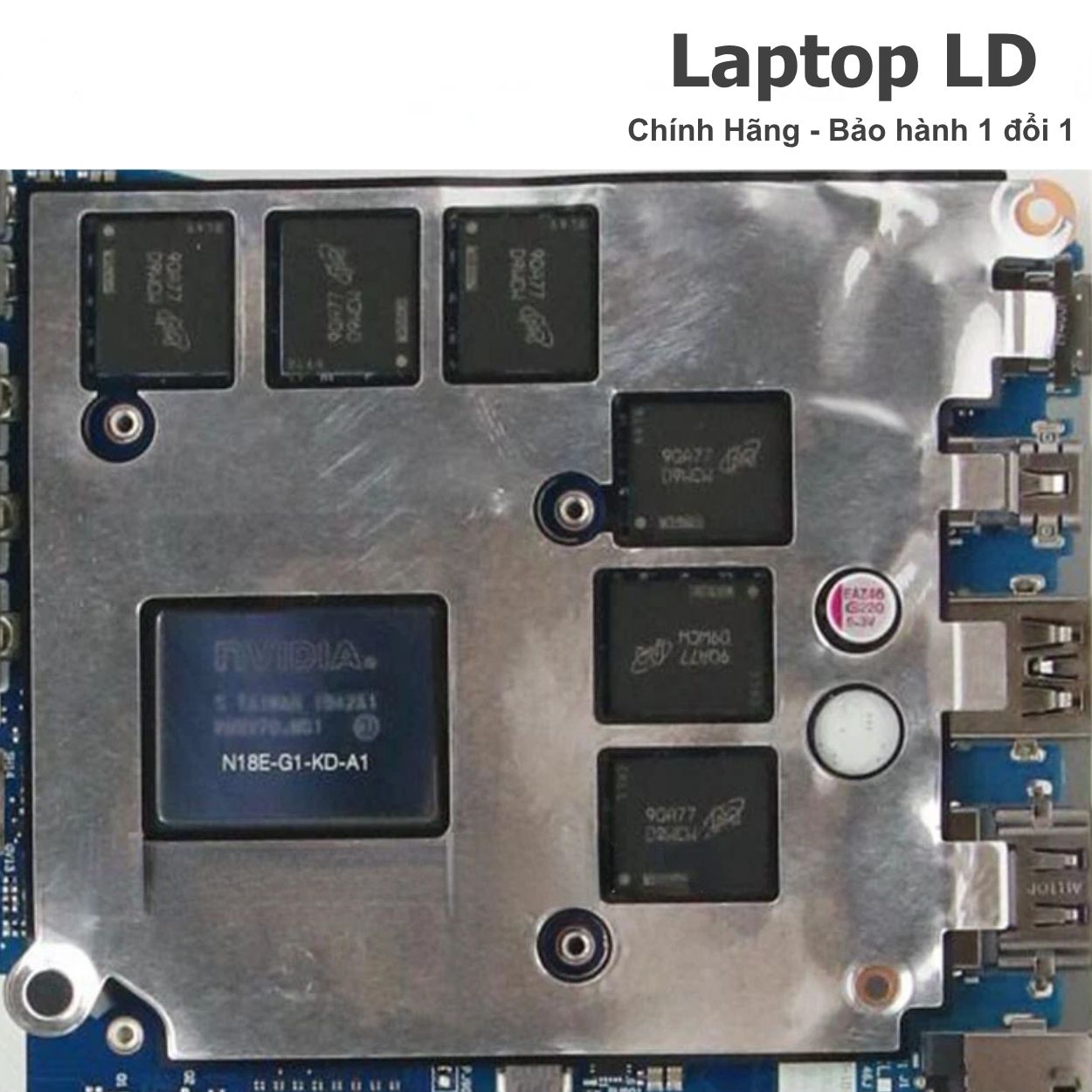

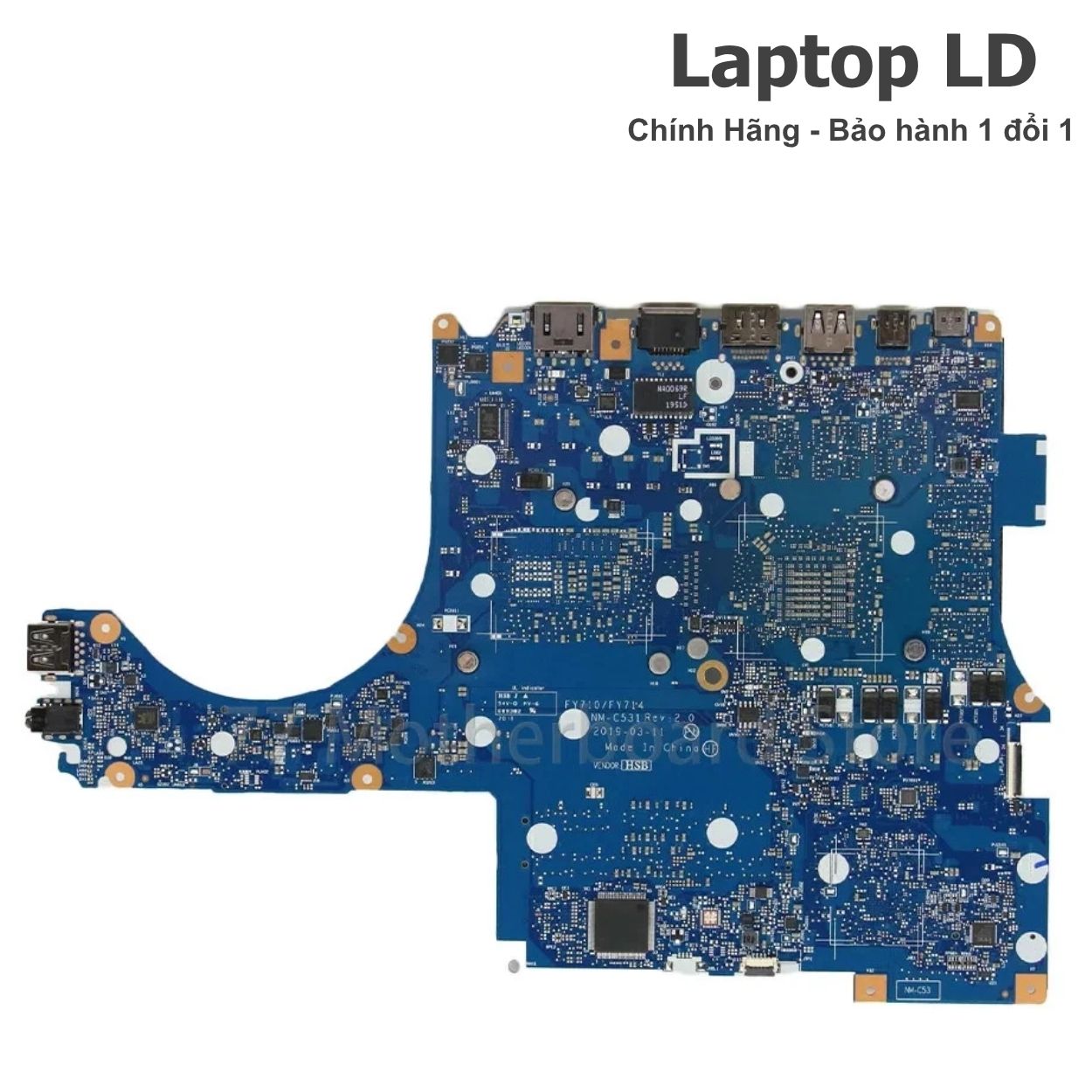

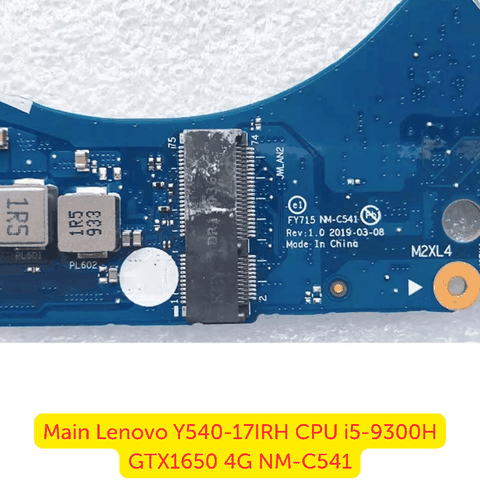

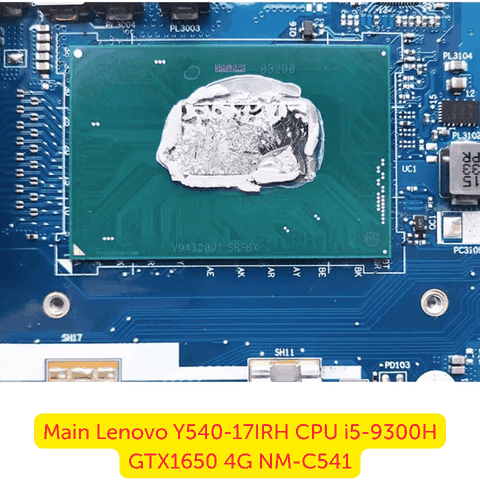

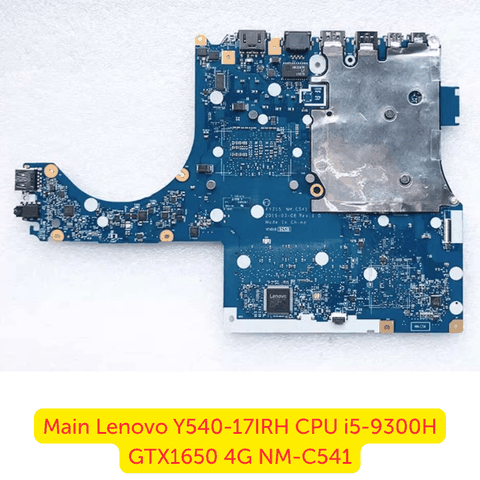

Hình ảnh tham khảo (NM-C531 & cụm cổng)
- Vào game vài phút rồi drop FPS, sau đó sập hoặc đơ: đây là bệnh rất thật của Y540-17IRH vì máy dùng CPU H-series 45W và GPU rời, nên chỉ lộ lỗi khi tải phối hợp CPU + GPU đủ lâu.
- GPU rời nhận driver nhưng benchmark hoặc game lại crash: khác lỗi “không nhận card”, dạng này thường liên quan nguồn GPU, VRAM hoặc nhánh PCIe/điều khiển đồ họa trên board.
- Quạt quay mạnh nhưng màn hình đen: model này cần khoanh vùng theo BIOS, RAM DDR4, GPU rời, đường hiển thị nội bộ và xuất hình ngoài, không được kết luận vội là chết màn.
- Treo logo / vào Windows chậm: Y540-17IRH dùng đồng thời SSD M.2 và ổ 2.5 inch, nên khi lỗi boot phải kiểm cả hai nhánh, nhất là máy đã dùng lâu với HDD cơ học.
- USB 3.1 nhận rồi rớt khi copy file lớn: cắm chuột hay bàn phím vẫn bình thường nhưng khi cắm ổ ngoài và copy nặng mới lộ lỗi thật.
- HDMI lên màn ngoài lúc được lúc không: có máy lên hình ở lần đầu nhưng chớp tắt khi đổi tần số hoặc dùng lâu; cần test đúng kiểu sử dụng thực tế.
- Bàn phím đèn nền sáng nhưng máy không POST: đây là biểu hiện khá thường gặp ở Legion, làm người dùng tưởng máy vẫn chạy bình thường trong khi thực tế đang treo ở giai đoạn khởi tạo phần cứng.
- Máy nóng về một phía rồi tụt hiệu năng: nếu một bên tản hoặc VRM bị vấn đề, Y540-17IRH thường không tắt ngay mà tụt xung, drop FPS và khựng hình trước.
- Jack tai nghe lỗi dù loa vẫn bình thường: nhóm gaming hay bị bỏ sót cổng audio vì chỉ tập trung test game và hình ảnh.
Thông số kỹ thuật Lenovo Legion Y540-17IRH (NM-C531)
| Mã board | NM-C531 |
|---|---|
| Dòng máy | Lenovo Legion Y540-17IRH (17.3") |
| Nền tảng | Intel HM370 platform |
| CPU | Intel Core i7-9750H, 6 nhân 12 luồng, xung cơ bản 2.6GHz, Turbo Boost tối đa 4.5GHz, cache 12MB |
| GPU | Intel UHD Graphics 630 + GPU rời theo cấu hình máy: NVIDIA GeForce GTX 1650 4GB GDDR5 / GTX 1660 Ti 6GB GDDR6 / RTX 2060 6GB GDDR6 |
| RAM | DDR4-2666, 2 khe SO-DIMM |
| RAM tối đa | 32GB |
| Lưu trữ | 1 x SSD M.2 PCIe NVMe + 1 x ổ 2.5" SATA HDD/SSD |
| Màn hình | 17.3" Full HD IPS, 60Hz hoặc 144Hz theo cấu hình máy |
| Cổng kết nối | USB 3.1 Gen 1 Type-A • USB 3.1 Gen 1 Type-A (Always On) • USB-C • HDMI • Mini DisplayPort trên một số cấu hình khu vực • audio combo 3.5mm • LAN RJ45 • nguồn Slim Tip |
| Kết nối | Wi-Fi • Bluetooth |
| Pin | Pin 52.5Wh hoặc 57Wh theo cấu hình |
| Adapter | Adapter Lenovo Slim Tip 170W hoặc 230W theo GPU đi kèm |
Lưu ý: Với Y540-17IRH, điểm cần đối chiếu kỹ nhất là đúng cấu hình GPU, đúng loại pin và đúng cấu trúc lưu trữ vì các biến thể cấu hình ảnh hưởng trực tiếp đến lựa chọn main phù hợp.
Khi nào nên thay linh kiện NM-C531 cho Lenovo Legion Y540-17IRH?
Không phải lỗi nào cũng cần thay. Tuy nhiên với Lenovo Legion Y540-17IRH dùng i7-9750H, bạn nên cân nhắc thay khi gặp các trường hợp sau và lỗi đã lặp lại dù đã kiểm tra cơ bản:
- Cắm sạc không vào, sạc chập chờn hoặc máy nhận adapter không ổn định dù đã thử adapter đúng chuẩn.
- Nhấn nguồn có đèn, quạt quay nhưng không lên hình, hoặc lên logo rồi treo.
- Vào Windows bình thường nhưng cứ chơi game, render hoặc benchmark là sập, crash hoặc đen màn.
- Không nhận M.2 hoặc ổ 2.5 inch, boot rất chậm, restart nhiều lần hay treo logo dù đã thử ổ tốt.
- USB, HDMI hoặc audio lỗi theo thời gian, đặc biệt chỉ lộ khi dùng đúng nhu cầu thực tế.
- Máy nóng một vùng, drop FPS, lag, đơ nhưng không phải lúc nào cũng tắt ngay.
- Board có dấu hiệu oxy hóa quanh khu vực nguồn CPU/GPU, cổng sạc hoặc đã từng sửa chắp vá nhiều lần.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay NM-C531: phương án nào hợp lý hơn?
- Adapter hoặc đầu sạc Slim Tip tiếp xúc kém: xử lý phần sạc đầu vào và test lại ổn định.
- Nóng tụt hiệu năng do bụi/keo khô: vệ sinh quạt, thay keo và theo dõi nhiệt CPU/GPU theo thời gian.
- Treo logo hoặc mất ổ do SSD/HDD yếu hoặc tiếp xúc lưu trữ kém: thay thử ổ tốt và kiểm tra lại nhánh M.2/SATA.
- Lỗi ngoại vi đơn lẻ như audio combo hoặc một cổng USB nếu chưa ảnh hưởng nguồn, boot và đồ họa.
- Không lên nguồn hoặc bật rồi tắt do standby suy, lỗi sâu nguồn đầu vào hoặc chập tải trên board.
- Đen màn, crash GPU, lỗi BIOS hoặc nguồn CPU/GPU lặp đi lặp lại sau khi đã xử lý cơ bản.
- Không nhận lưu trữ, lỗi POST hoặc nhiều cổng như USB, HDMI, audio cùng lỗi.
- Board từng sửa nhiều lần nhưng lỗi vẫn tái diễn, đặc biệt ở nhóm nguồn – đồ họa – lưu trữ – I/O.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter đúng chuẩn → kiểm tra độ ổn định nguồn đầu vào → thử RAM tốt và test từng khe → thử SSD/HDD tốt ở cả nhánh M.2 và 2.5 inch → test boot nhiều lần → copy file lớn qua USB 3.1 10–20 phút → test HDMI bằng màn/cáp khác → chạy tải CPU riêng, GPU riêng và tải phối hợp 20–30 phút → theo dõi nhiệt CPU/GPU, xung nhịp và thời điểm crash.
Gợi ý quyết định: nếu đã xử lý adapter, lưu trữ, tản nhiệt mà máy vẫn crash GPU, vẫn treo boot hoặc cổng I/O vẫn chập chờn lặp lại, nên kiểm tra sâu và cân nhắc thay đúng bo mạch chủ laptop NM-C531.
Lỗi thường gặp trên Lenovo Legion Y540-17IRH (NM-C531)
- Không sạc / sạc chập chờn: lỗi adapter, đầu sạc Slim Tip, mạch sạc hoặc đường nguồn vào.
- Quạt quay nhưng đen màn: lỗi BIOS, RAM DDR4, nguồn CPU/GPU hoặc cáp màn/hiển thị nội bộ.
- Vào game là crash hoặc sập: lỗi nguồn GPU rời, VRM GPU, VRAM hoặc nhiệt tích lũy theo tải.
- Treo logo / không nhận ổ: SSD/HDD yếu, tiếp xúc lưu trữ kém hoặc nhánh M.2/SATA trên board lỗi.
- USB 3.1 nhận rồi rớt khi copy nặng: cổng mòn/oxy hóa hoặc nguồn I/O yếu.
- HDMI chập chờn: cổng HDMI hoặc đường xuất hình không ổn định.
- Audio combo lỗi riêng lẻ: cổng 3.5mm hoặc mạch âm thanh phụ có vấn đề.
- Máy nóng rồi tụt hiệu năng mạnh: tản nhiệt bẩn, keo khô hoặc nguồn CPU/GPU suy theo nhiệt.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc không vào / lúc nhận lúc không |
|---|---|
| Nguyên nhân | Adapter không chuẩn • đầu sạc lỏng • mạch sạc hoặc đường nguồn vào lỗi |
| Cách khoanh vùng | Thử adapter Lenovo đúng chuẩn → test rung nhẹ đầu sạc → kiểm độ ổn định nguồn vào → nếu vẫn lỗi, kiểm tra sâu phần sạc trên board |
| Triệu chứng | Bật lên có quạt nhưng đen màn |
| Nguyên nhân | BIOS lỗi • RAM DDR4 lỗi • nguồn CPU/GPU không ổn • cáp màn/panel lỗi |
| Cách khoanh vùng | Thử RAM tốt → reset nguồn → thử màn ngoài HDMI → nếu vẫn không POST, kiểm tra nguồn/BIOS trên main laptop |
| Triệu chứng | Chạy game vài phút là crash |
| Nguyên nhân | VRM GPU/nguồn GPU lỗi • nhiệt dồn • lỗi rail CPU-GPU khi tải phối hợp |
| Cách khoanh vùng | Chạy tải CPU riêng → GPU riêng → tải phối hợp 20–30 phút → so nhiệt, xung, thời điểm crash để khoanh vùng chính xác |
| Triệu chứng | Treo logo / không nhận SSD HDD |
| Nguyên nhân | Ổ yếu • tiếp xúc M.2/SATA kém • nhánh lưu trữ lỗi |
| Cách khoanh vùng | Thử ổ khác → kiểm tiếp xúc → reset BIOS → khởi động lại nhiều lần → nếu vẫn lặp, kiểm tra sâu nhánh lưu trữ |
| Triệu chứng | USB 3.1 rớt khi copy file lớn |
| Nguyên nhân | Cổng USB mòn/oxy hóa • nhánh cấp nguồn USB yếu • lỗi I/O theo tải |
| Cách khoanh vùng | Vệ sinh cổng → cắm ổ ngoài → copy file lớn 10–20 phút → theo dõi disconnect/reconnect |
| Triệu chứng | HDMI lên hình rồi chớp tắt |
| Nguyên nhân | Cổng HDMI hoặc đường xuất hình lỗi • cáp/màn ngoài không phù hợp |
| Cách khoanh vùng | Thử cáp/màn khác → test nhiều độ phân giải/tần số → giữ xuất hình đủ thời gian → nếu lặp lại, khoanh vùng nhánh HDMI |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc Slim Tip, ngắt pin và xả điện tồn.
- Tháo nắp đáy, SSD M.2, ổ 2.5 inch, RAM DDR4, pin, quạt và các module cần thiết; lưu ý dòng Y540-17IRH có layout 17.3 inch, phần tản và cáp đi khác máy 15.6 inch.
- Tháo cáp màn hình, loa, pin, Wi-Fi, cáp bàn phím, touchpad, cáp I/O và các kết nối đi qua mainboard laptop.
- Tháo cụm tản đúng thứ tự, vệ sinh sạch quạt, heatsink và khu vực CPU/GPU/VRM trước khi lắp lại.
- Đặt bo mạch chủ laptop NM-C531 vào thân máy, canh chuẩn cụm cổng, đầu sạc, vị trí M.2/SATA và đúng layout heatsink theo Y540-17IRH.
- Lắp lại RAM, ổ lưu trữ, pin, quạt, cáp màn và các kết nối; test sơ bộ trước khi ráp kín: nhận sạc, lên nguồn, nhận RAM, nhận M.2 + 2.5 inch, hiển thị hình ảnh.
- Ráp hoàn thiện và test theo checklist: sạc-xả, nhiệt CPU/GPU, RAM, M.2, SATA, USB, HDMI, audio, webcam, Wi-Fi/Bluetooth.
- Giữ máy test thêm thời gian để bắt đúng nhóm lỗi đặc trưng như crash GPU, treo logo, rớt USB 3.1, lỗi HDMI hoặc tụt hiệu năng khi nóng máy.
Checklist test sau khi mua/thay
- Test sạc: nhận sạc ổn định, vừa sạc vừa chạy tải không tụt điện bất thường.
- Test nguồn: bật/tắt nhiều lần; không lỗi quạt quay nhưng đen màn.
- Test RAM DDR4: nhận đủ dung lượng, test từng khe nếu cần.
- Test lưu trữ: nhận ổn định cả M.2 và 2.5 inch, đọc ghi bình thường, restart nhiều lần để bắt lỗi treo logo.
- Test USB 3.1: cắm ổ cứng ngoài, copy file lớn 10–20 phút.
- Test HDMI: xuất hình ổn định trên màn ngoài, không mất tín hiệu giữa chừng.
- Test nhiệt: chạy tải CPU riêng, GPU riêng và tải phối hợp 20–30 phút, theo dõi nhiệt – xung – độ ổn định.
- Test âm thanh: loa ngoài + jack tai nghe/mic hoạt động ổn định.
- Test webcam, bàn phím đèn nền, touchpad, Wi-Fi và Bluetooth đầy đủ trước khi bàn giao.
Giá linh kiện & giá thay Lenovo Legion Y540-17IRH
Giá NM-C531 (linh kiện)
Giá phụ thuộc tình trạng thực tế của board, đúng cấu hình GPU, độ đẹp cụm cổng sạc/USB/HDMI/audio, tình trạng khe RAM và nhánh lưu trữ, mức oxy hóa, độ ổn định khi test nguồn – đồ họa – lưu trữ – I/O và tổng thể chất lượng linh kiện. Với dòng Legion gaming, yếu tố chạy bền dưới tải quan trọng hơn nhiều so với chỉ nhìn hình thức bên ngoài.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh cơ bản, kiểm tra cổng và test tổng thể theo checklist thực tế.
- Báo giá rõ trước khi làm; không phát sinh khi khách chưa đồng ý.
- Với Legion Y540-17IRH, phần test cần kỹ hơn ở nhóm sạc, RAM, M.2 + 2.5 inch, USB 3.1, HDMI và lỗi nhiệt – đồ họa khi tải nặng.
Thay cho Lenovo Legion Y540-17IRH có lấy ngay không?
Nếu có sẵn đúng board NM-C531 và máy không phát sinh thêm lỗi phụ như pin, RAM, SSD/HDD, cáp màn, đầu sạc hoặc cụm tản, thời gian thay thường có thể hoàn tất trong ngày. Trường hợp cần test thêm sạc, test lưu trữ, test GPU/VRM, test USB/HDMI hoặc test lỗi nhiệt theo thời gian, kỹ thuật sẽ báo trước tình trạng cụ thể.
Đánh giá khách hàng
Qfat tham khảo: 9.2/10 (nhận sạc ổn định + tải CPU/GPU bền + M.2/2.5 inch nhận đủ + USB 3.1 copy file lớn không rớt + khởi động nhiều lần không treo logo).
Khách chơi game và dựng video: “Máy dùng nhẹ vẫn ổn nhưng cứ vào game hoặc render là tụt FPS rồi văng, có hôm còn treo logo khi khởi động lại. Sau khi thay xong máy ổn định hơn, chạy nặng đỡ hẳn và dùng yên tâm hơn.”
Phản hồi kỹ thuật: “Đã test sạc nhiều lần, test RAM từng khe, test cả M.2 và 2.5 inch, test USB 3.1 copy file lớn, test HDMI màn ngoài, chạy tải CPU/GPU 30 phút và kiểm lại toàn bộ cụm cổng trước khi bàn giao.”
Câu hỏi thường gặp
NM-C531 vào game là crash có phải luôn do GPU rời không?
Không. Cần tách rất rõ giữa lỗi GPU, lỗi VRM GPU, lỗi rail CPU-GPU, lỗi nhiệt và lỗi lưu trữ/bộ nhớ. Có nhiều máy vào Windows bình thường nhưng chỉ crash khi tải phối hợp, lúc đó không thể kết luận đơn giản là “chết card”.
Máy treo logo có phải hỏng bo mạch chủ laptop ngay không?
Chưa chắc. Dòng này hỗ trợ cả SSD M.2 và ổ 2.5 inch nên rất hay treo logo do một trong hai nhánh lưu trữ không ổn. Cần thử ổ tốt và kiểm cả hai nhánh trước, chỉ khi đã loại trừ mà lỗi vẫn lặp mới ưu tiên kiểm tra sâu motherboard.
Nhận máy sau thay cần test gì quan trọng nhất?
Nên ưu tiên bốn nhóm: test sạc ổn định, test CPU/GPU bằng tải riêng và tải phối hợp, test M.2 + 2.5 inch và khởi động lại nhiều lần, test USB 3.1/HDMI theo nhu cầu thực tế. Đây là các điểm dễ lộ lỗi thật nhất trên Legion Y540-17IRH.
Vì sao không nên dùng checklist của laptop văn phòng cho model này?
Vì Y540-17IRH là gaming laptop 17.3 inch dùng CPU H-series, GPU rời, adapter công suất lớn và hệ tản kép. Nếu dùng checklist laptop văn phòng, rất dễ bỏ sót lỗi GPU rail, lỗi VRM, lỗi sập khi tải nặng hoặc lỗi lưu trữ kép dưới áp lực sử dụng thực tế.
