Main Lenovo Yoga 7-14ACN6 Ryzen 7 5800U 16GB NM-D771

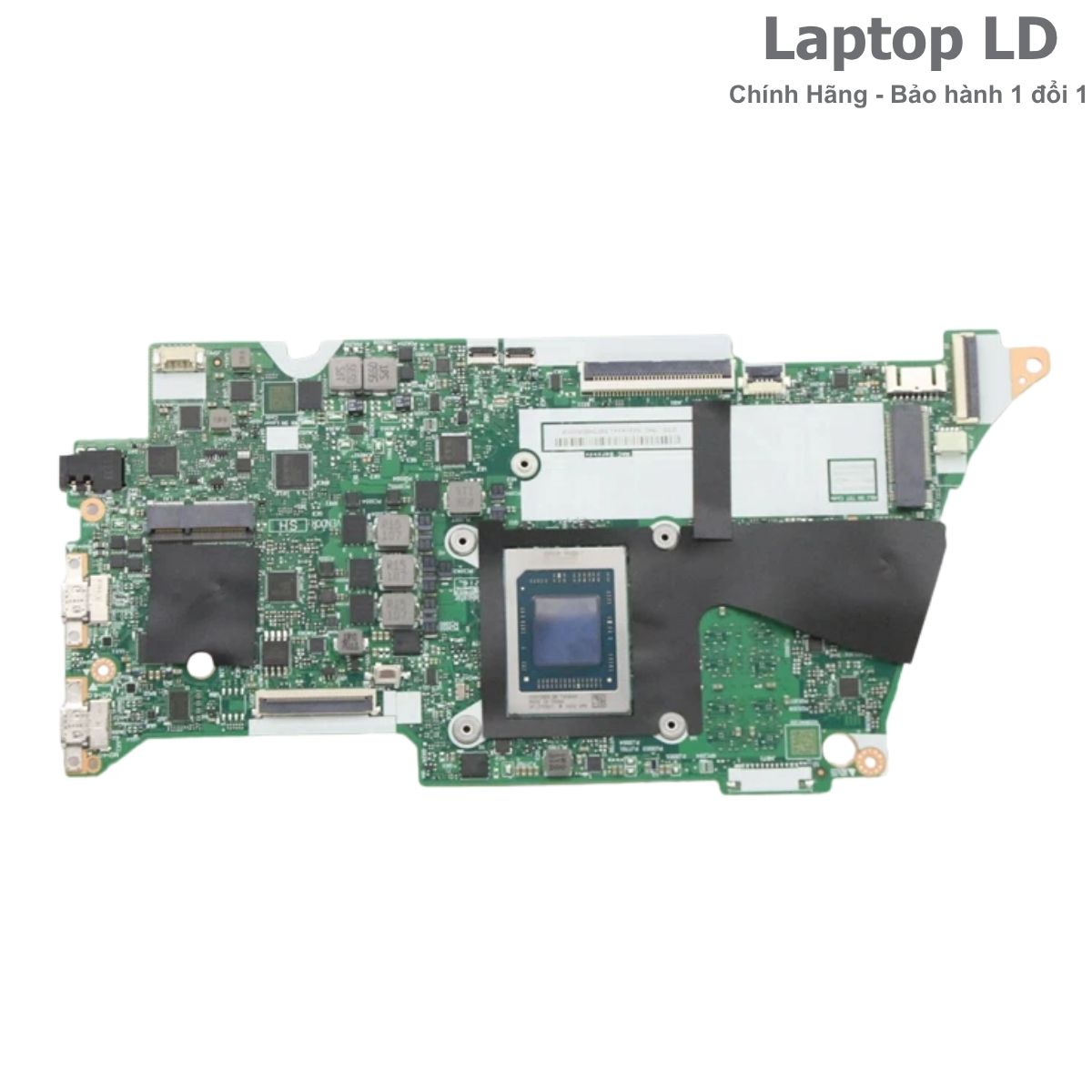

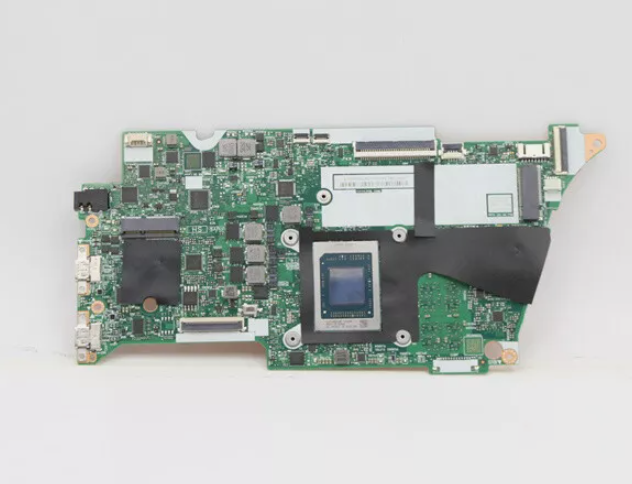

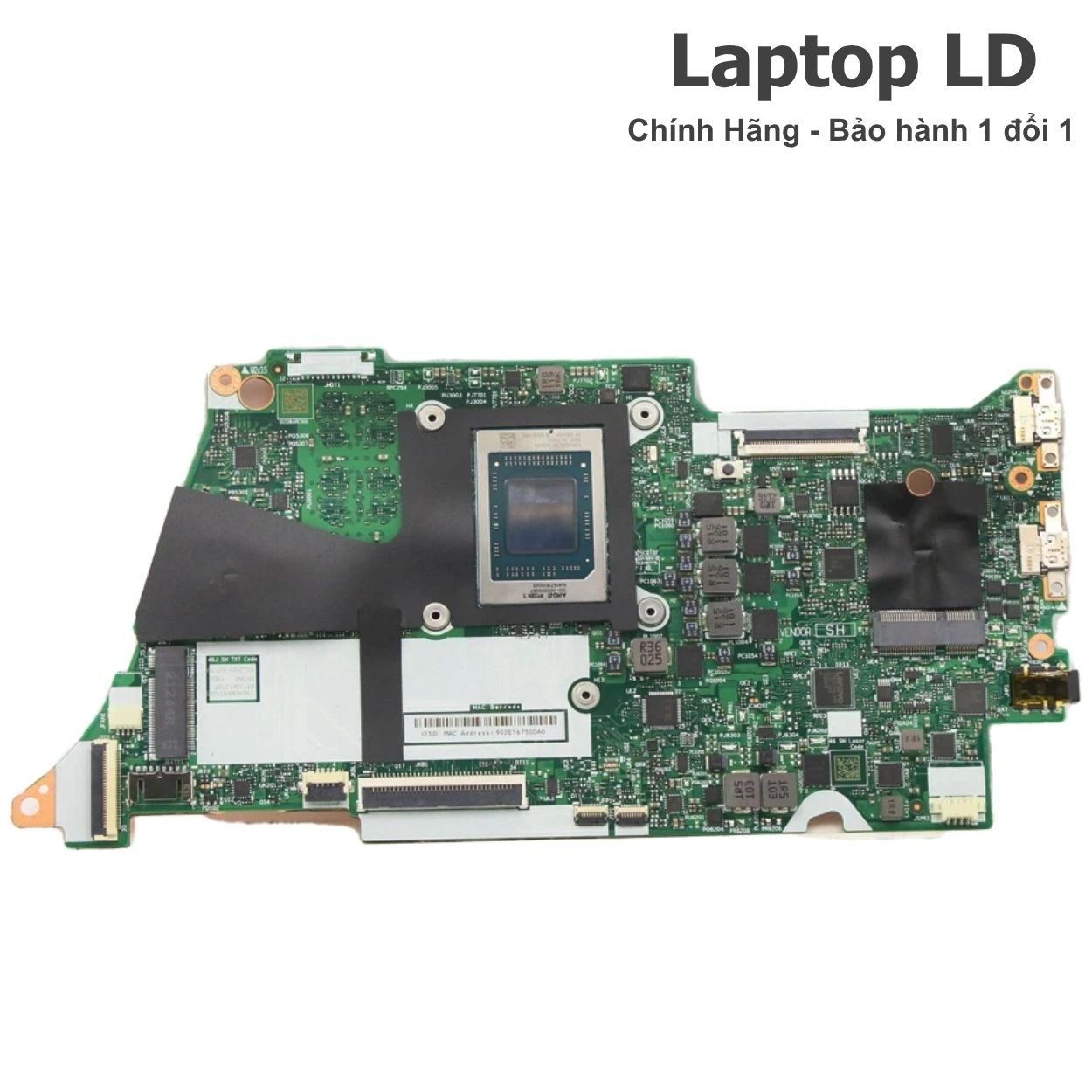

Mainboard cho Lenovo Yoga 7-14ACN6, tích hợp AMD Ryzen 7 5800U, Radeon Graphics và 16GB LPDDR4x-4266 hàn trên bo. Bo được nhận diện theo HYG40 NM-D771 Rev 1.0; Laptop LD hỗ trợ đối chiếu mã bo, tem FRU và bố trí cổng từ main cũ trước khi giao.
Dòng máyLenovo Yoga 7-14ACN6
Mã main / PCBNM-D771

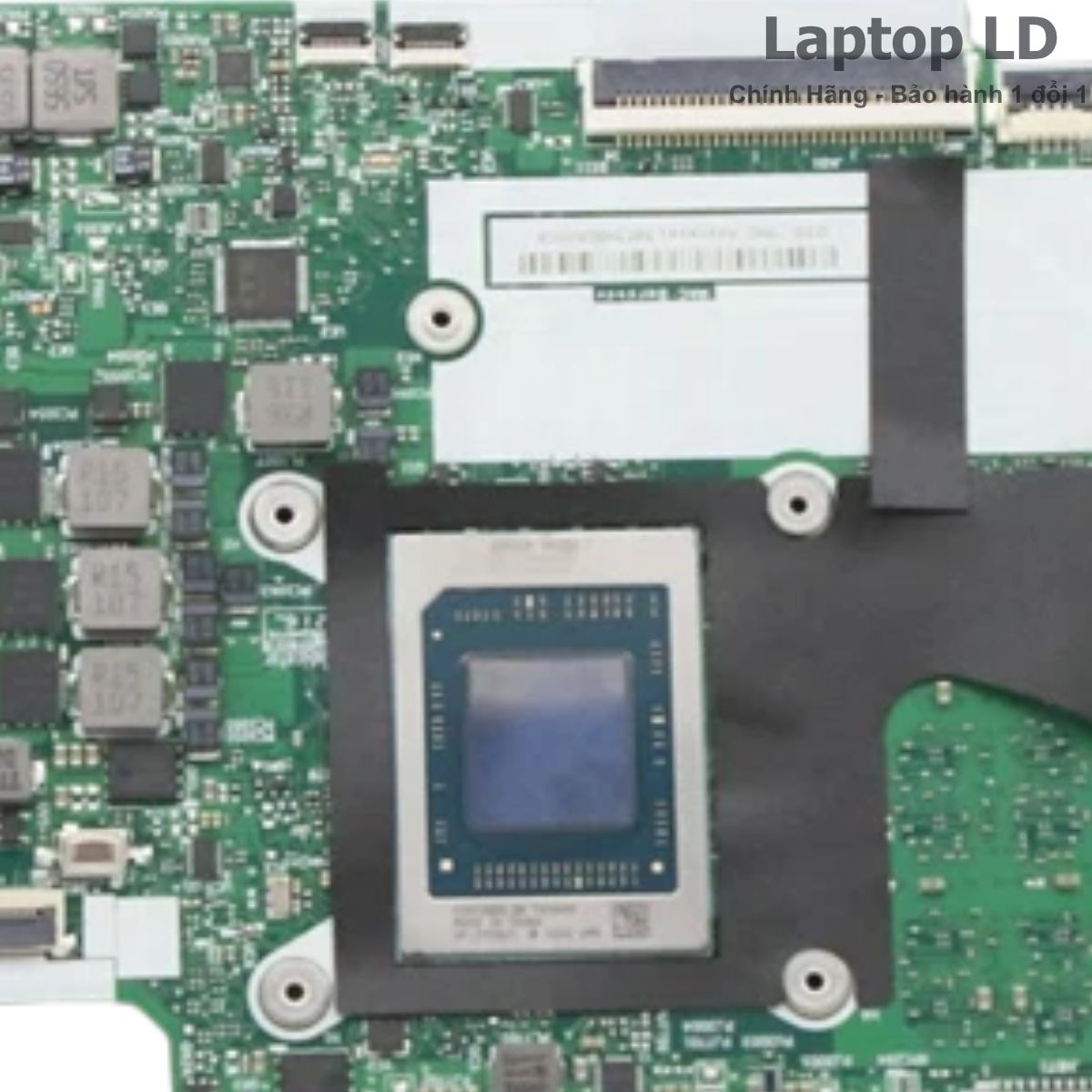

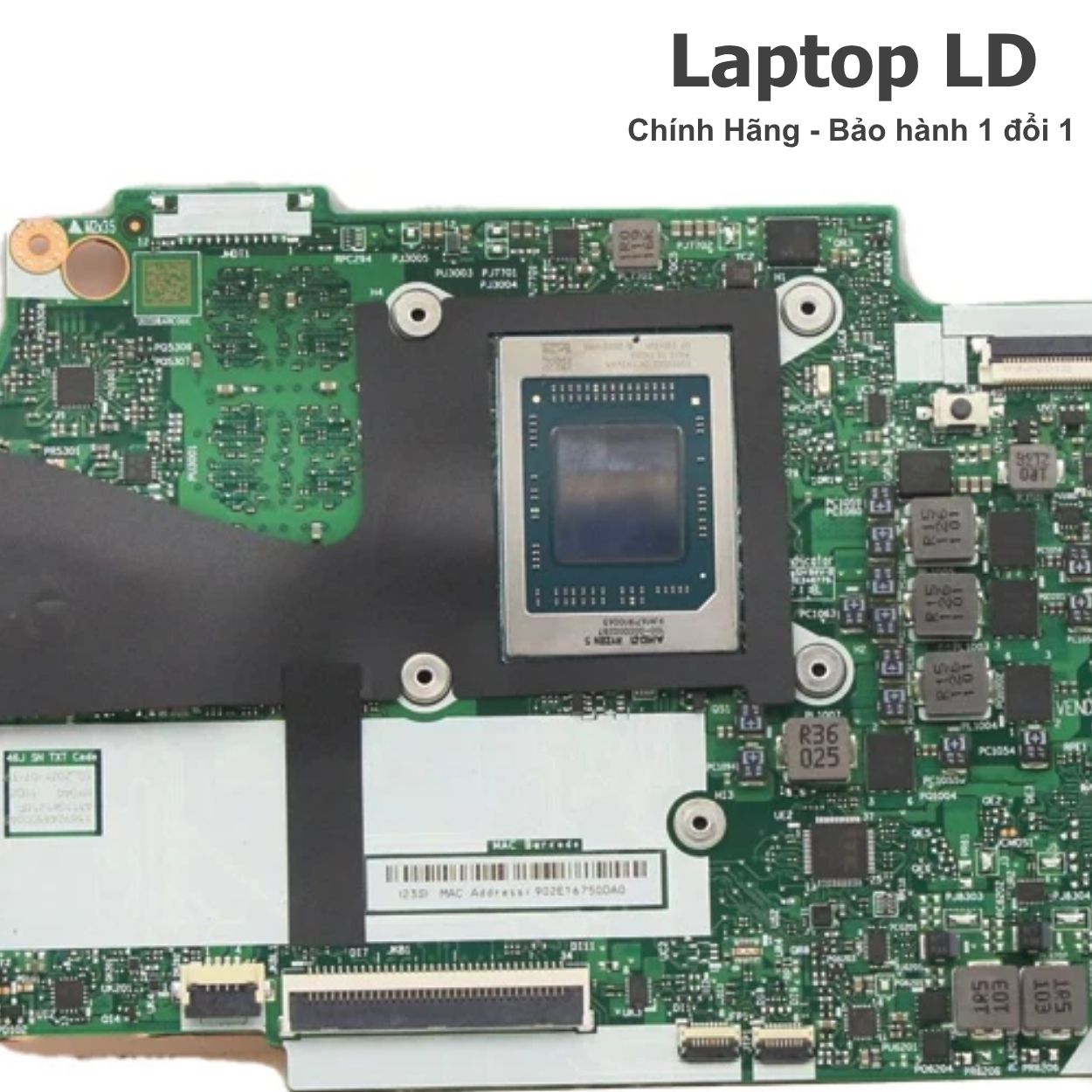

CPU / SoCAMD Ryzen 7 5800U
PCB / DP/N / revisionHYG40 NM-D771 Rev 1.0 • Yoga 7-14ACN6 • Ryzen 7 5800U + 16GB

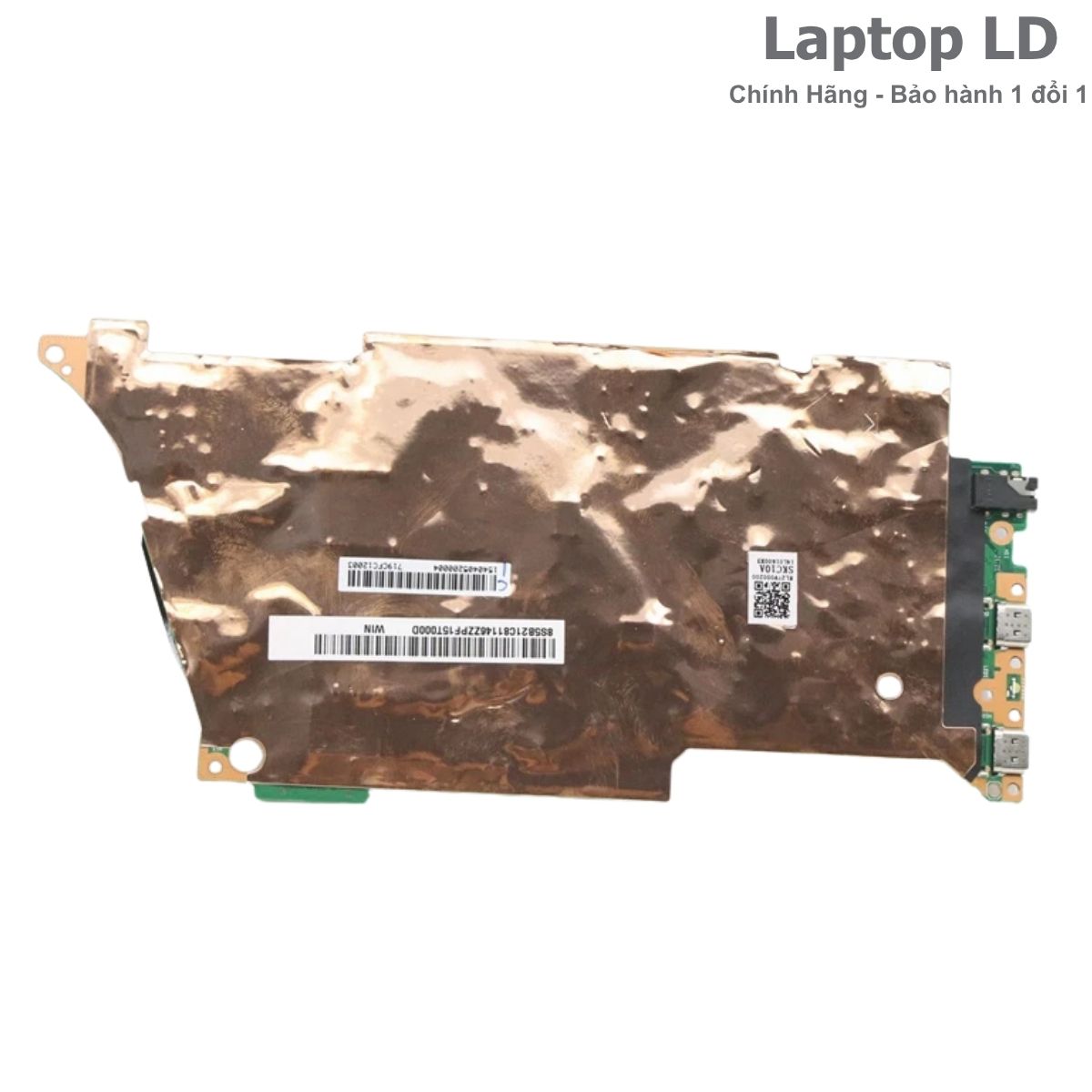

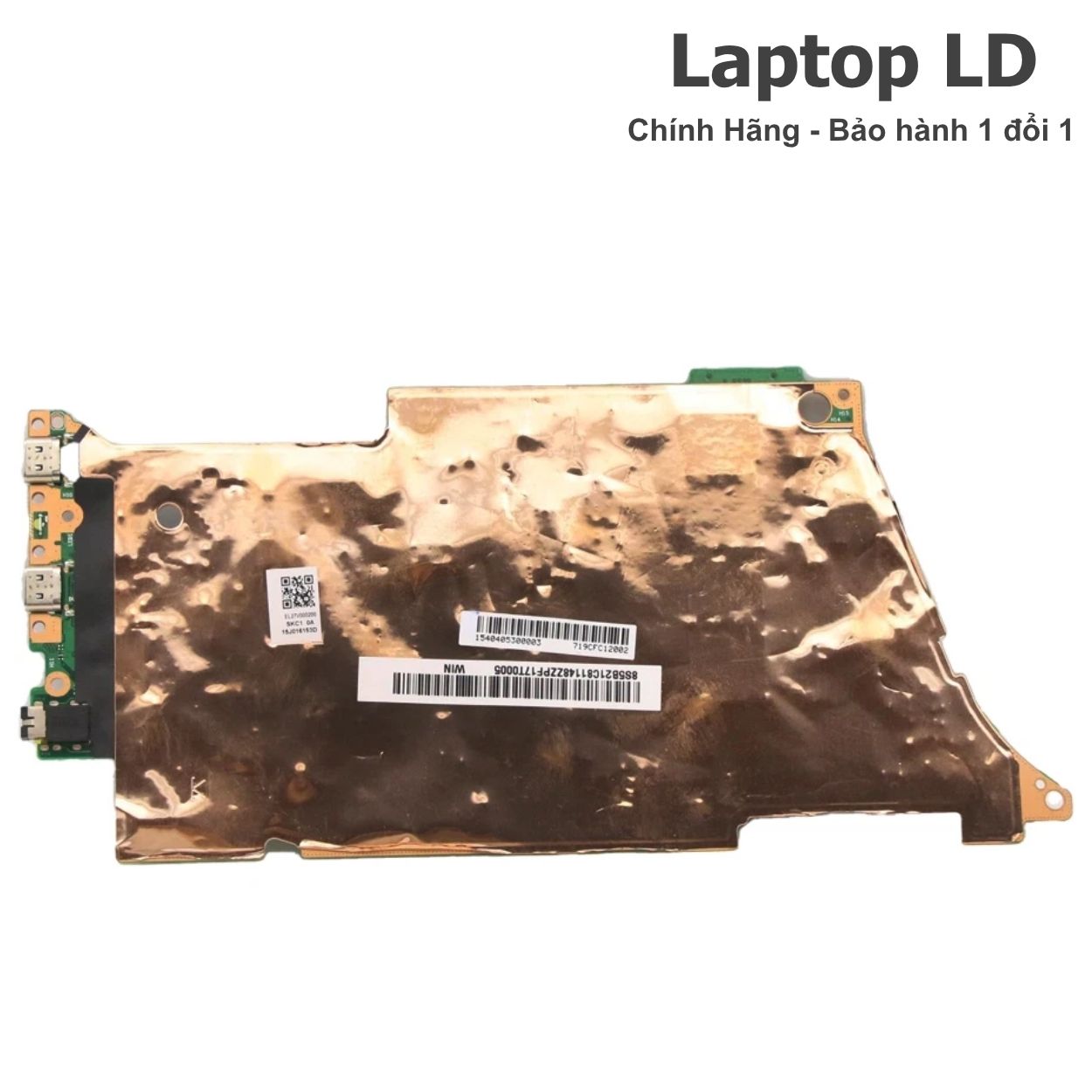

Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu NM-D771 Rev 1.0, tem FRU 5B21C81146, vị trí hai USB-C và bố trí đầu nối từ ảnh main cũ trước khi giao.
Tình trạng:Main zin nguyên bản, cam kết không qua sửa chữa; đã được kiểm tra và test kỹ trước khi giao.

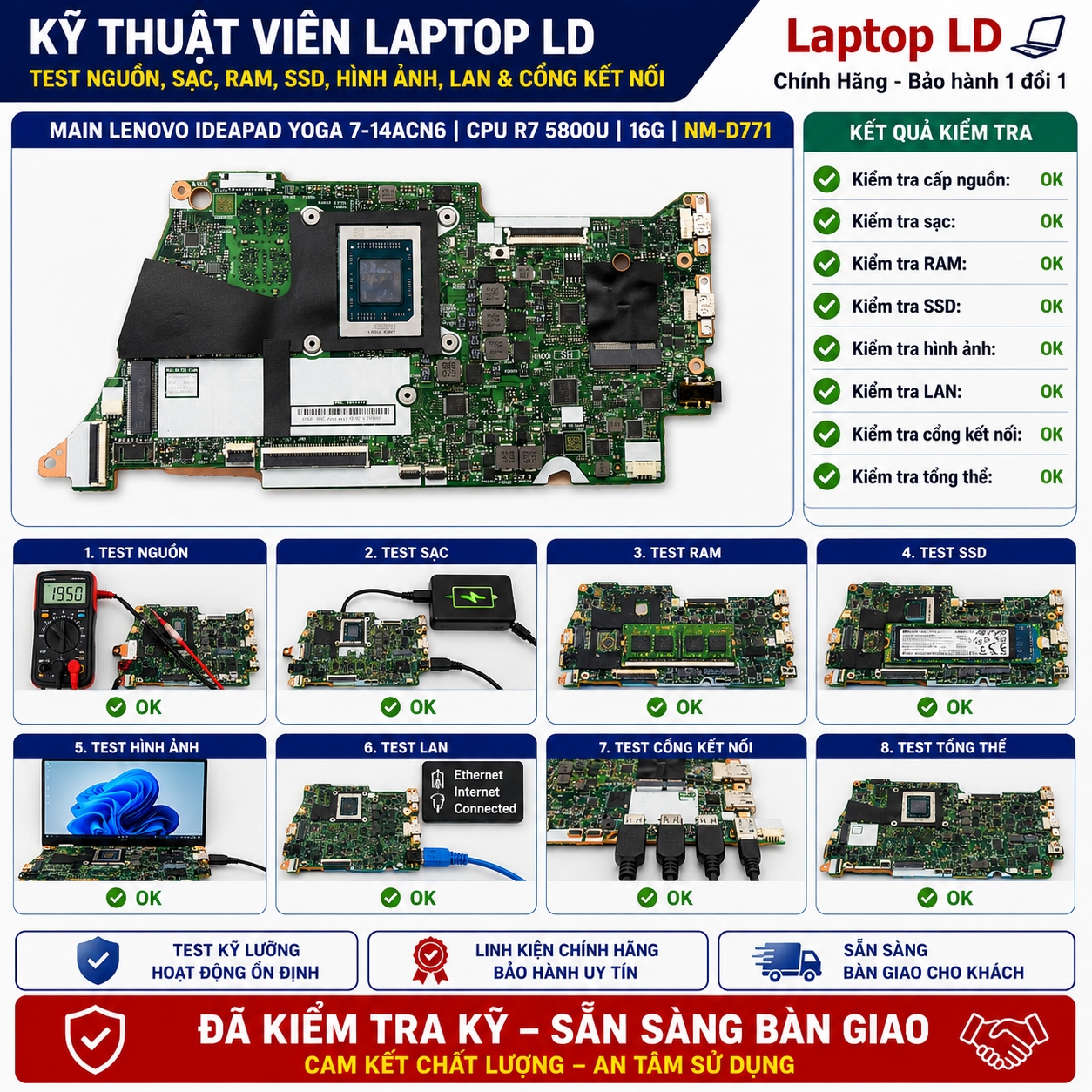

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.

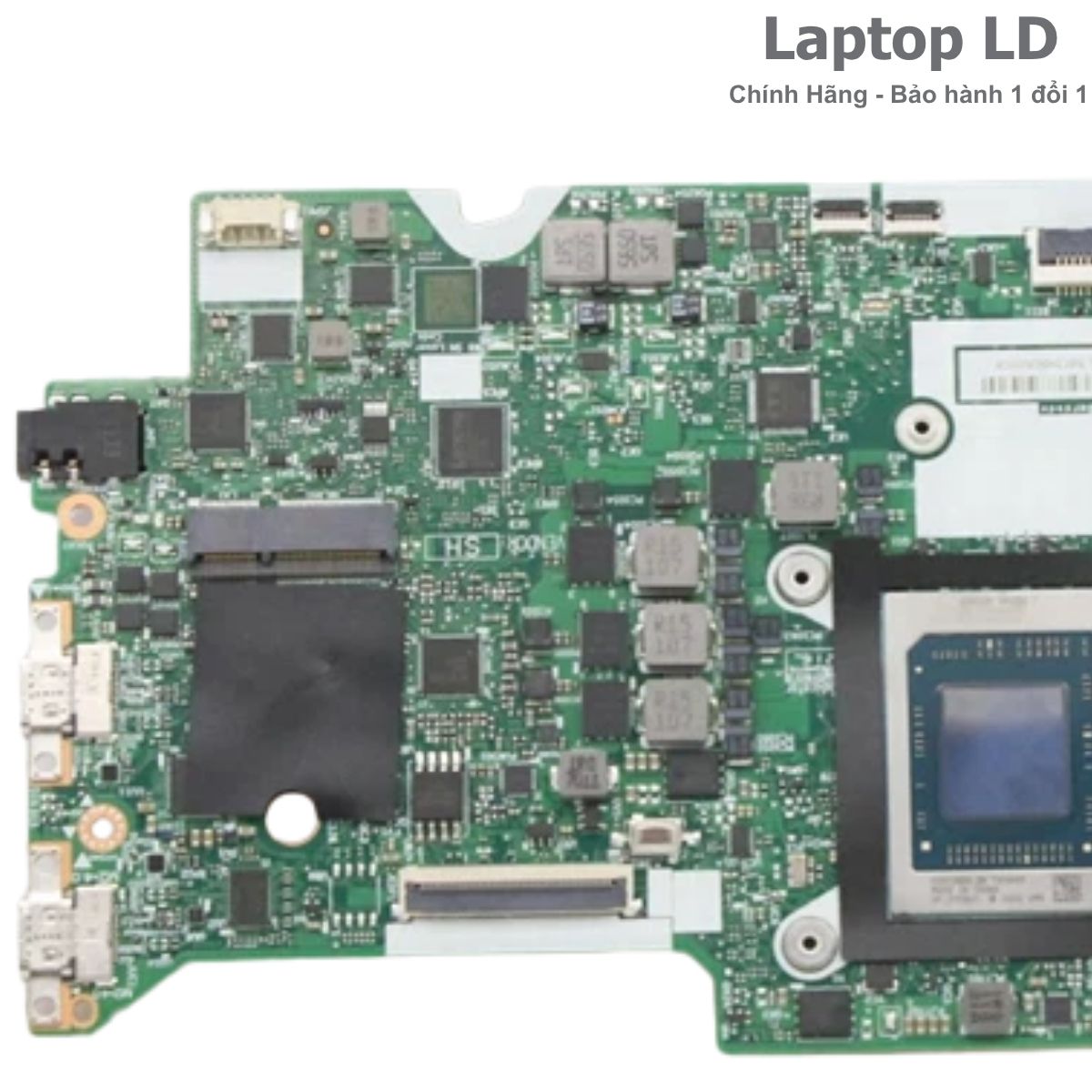

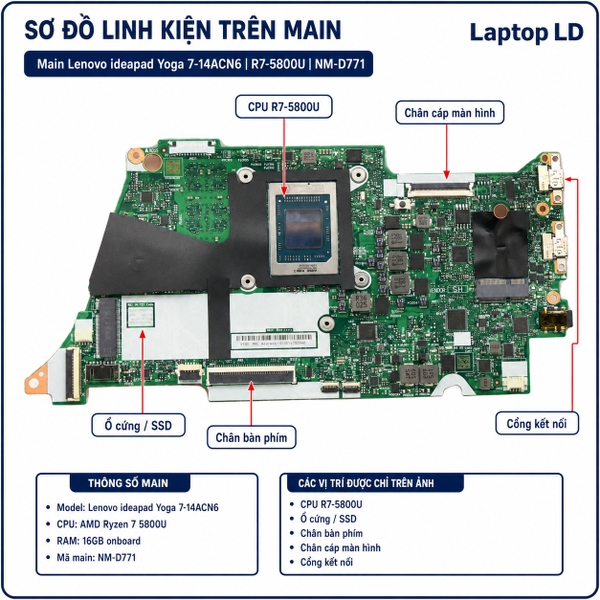

Điểm riêng của đúng phiên bản này: Ryzen 7 5800U + Radeon Graphics + 16GB LPDDR4x-4266 hàn trên main; 1 khe SSD M.2 PCIe 3.0 x4; 2 USB-C hỗ trợ Power Delivery 3.0 + DisplayPort 1.4.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Lenovo Yoga 7-14ACN6
- Mã main / PCB
- NM-D771
- CPU / SoC
- AMD Ryzen 7 5800U
- RAM / bộ nhớ
- 16GB LPDDR4x-4266 hàn trên main • dual-channel • không có khe RAM nâng cấp
- GPU / VGA
- AMD Radeon Graphics tích hợp trong Ryzen 7 5800U • dùng bộ nhớ hệ thống
- SSD / lưu trữ
- 1 khe M.2 2280 PCIe 3.0 x4 • hỗ trợ SSD M.2 2242/2280 • Lenovo công bố 256GB / 512GB / 1TB • SSD là linh kiện rời
- Cổng ngoài

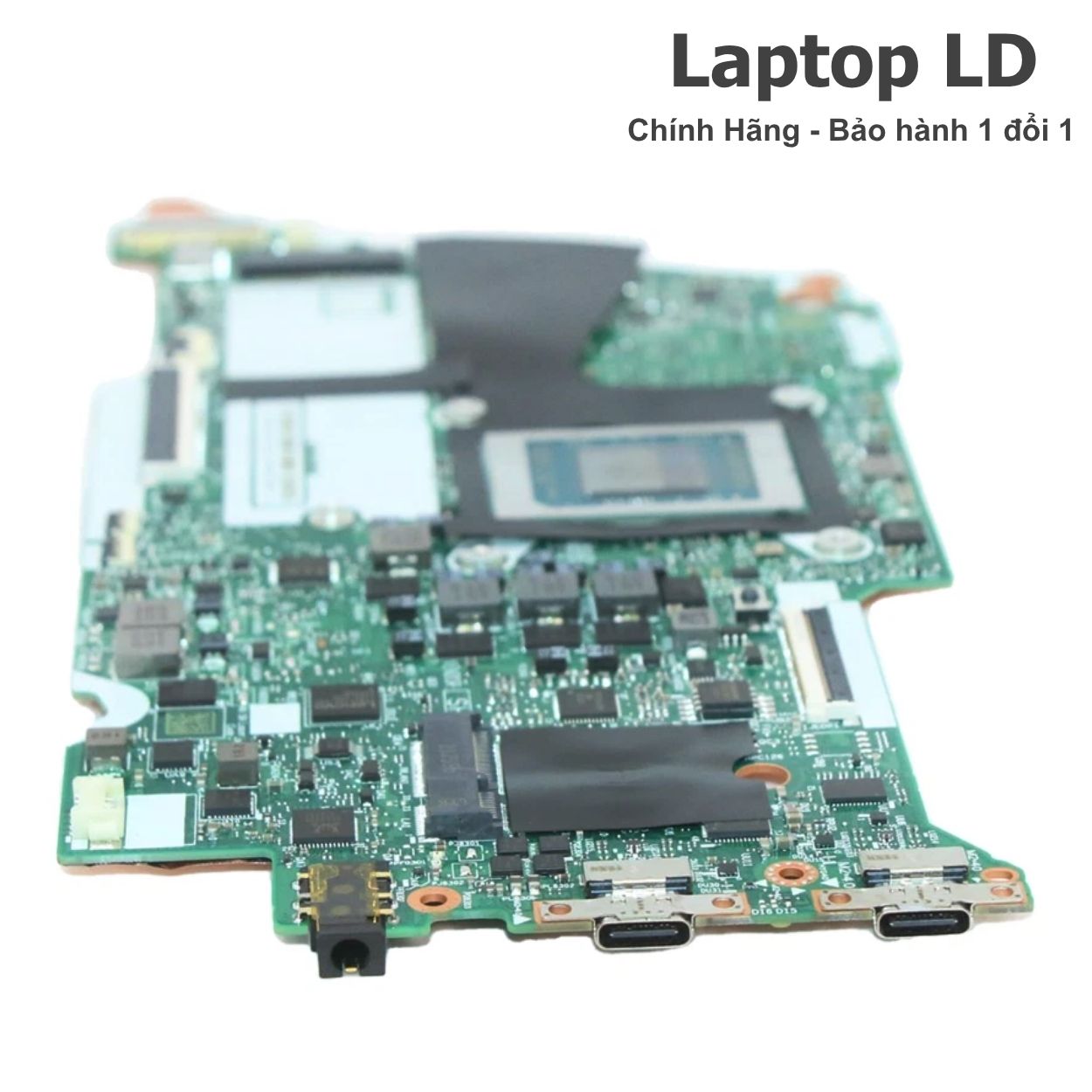

- 1x USB-A 3.2 Gen 1 Always On • 2x USB-C 3.2 Gen 1 hỗ trợ data + Power Delivery 3.0 + DisplayPort 1.4 • audio 3.5mm
- Không dây
- Wi-Fi 6 802.11ax 2x2 + Bluetooth 5.0 qua card M.2 rời; phần cứng Bluetooth sẵn sàng 5.2 theo PSREF
Thông số kỹ thuật bổ sung
| Board revision | HYG40 NM-D771 Rev 1.0 • project Yoga 7-14ACN6 • AMD Cezanne/Renoir • UMA • LPDDR4x |
|---|---|
| OEM part / FRU / SPS / DP/N | FRU 5B21C81146 được Lenovo parts distributor và nhiều listing service-parts ghi cho Yoga 7-14ACN6 Ryzen 7 5800U + 16GB UMA |
| Kết nối / I/O đặc trưng | 2x USB-C 3.2 Gen 1 hỗ trợ data, Power Delivery 3.0 và DisplayPort 1.4 • 1x USB-A 3.2 Gen 1 Always On • audio combo 3.5mm • không có đầu đọc thẻ tích hợp |
| BIOS / firmware | Lenovo BIOS H9CN33WW cho Yoga 7-14ACN6 • phát hành 22/03/2024 • Lenovo xếp mức Recommended |
| Tản nhiệt / adapter | Adapter USB-C 65W hỗ trợ Power Delivery 3.0 • pin tích hợp 71Wh • hệ thống tản nhiệt/quạt theo chassis Yoga 7 14 inch |

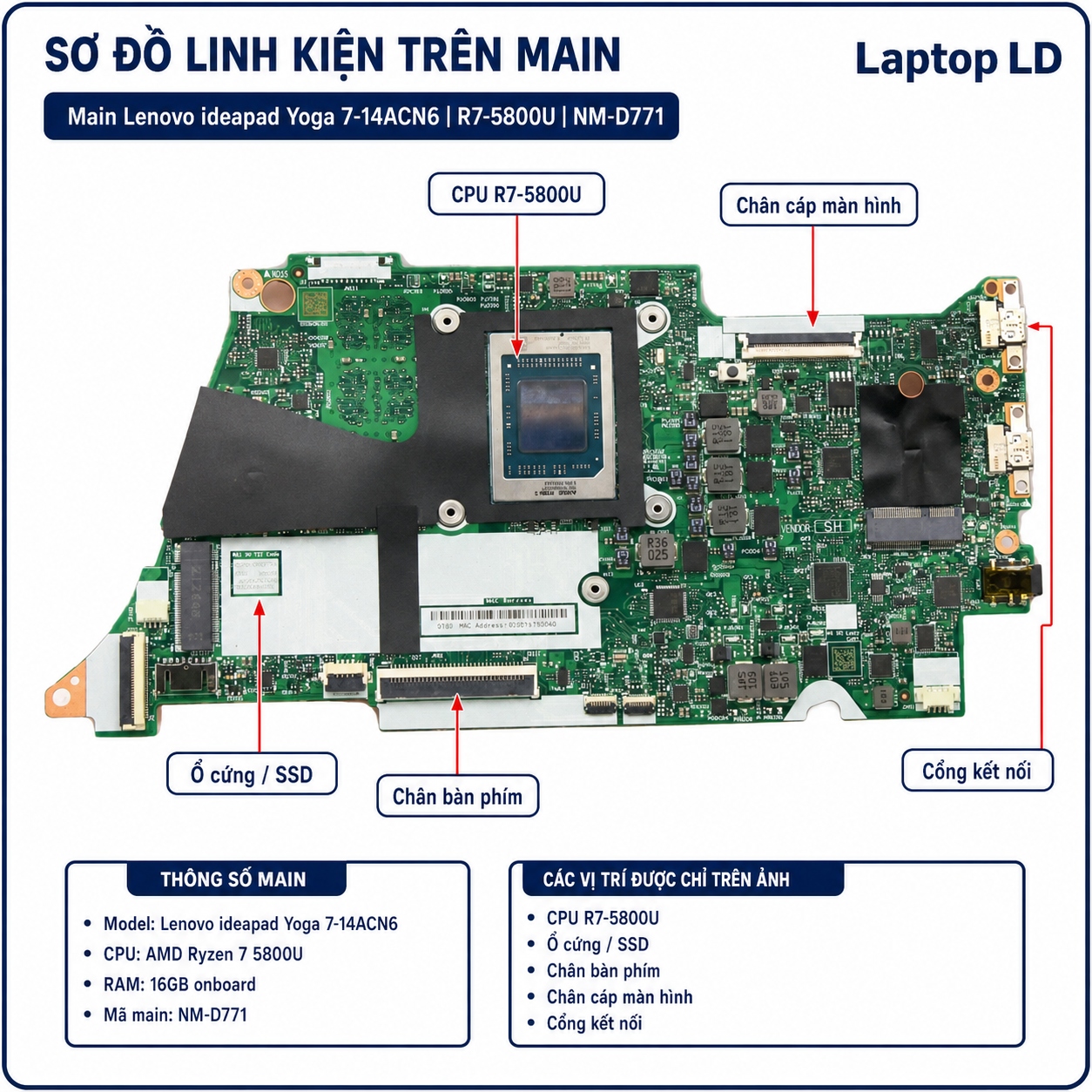

| Ghi chú cấu hình | CPU, Radeon Graphics và 16GB LPDDR4x hàn thuộc mainboard; SSD M.2 và card Wi-Fi/Bluetooth là linh kiện rời. Yoga 7-14ACN6 là máy 2-trong-1 cảm ứng nên cần đối chiếu đúng đầu nối màn hình, cảm ứng và cảm biến bản lề. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Yoga 7-14ACN6 • bo Laptop LD | Ryzen 7 5800U • Radeon Graphics | 16GB LPDDR4x-4266 hàn trên main | HYG40 NM-D771 Rev 1.0 • bo đang bán tại Laptop LD |
| Yoga 7-14ACN6 • Lenovo FRU cross-check | Ryzen 7 5800U • UMA Radeon Graphics | 16GB LPDDR4x hàn trên main | FRU 5B21C81146 • Lenovo system board |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc sạc USB-C chập chờn | Adapter USB-C 65W, cáp sạc, hai cổng USB-C/PD, pin, mạch sạc hoặc các đường nguồn chính trên main có thể liên quan. | Thử adapter USB-C PD 65W và cáp đã biết tốt trên cả hai cổng, kiểm tra pin, điện áp đầu vào và dòng tiêu thụ trước khi khoanh vùng main. |
| Có nguồn nhưng không POST, màn hình đen | BIOS/EC, nguồn CPU, Ryzen 7 5800U, LPDDR4x hàn hoặc đường tín hiệu màn hình có thể làm máy dừng trước POST. | Kiểm tra trạng thái nguồn, thử màn ngoài qua USB-C DisplayPort, kiểm tra BIOS/EC và các rail CPU/RAM; chạy chẩn đoán bộ nhớ khi máy có thể khởi động. |
| Treo máy, lỗi bộ nhớ hoặc khởi động lại ngẫu nhiên | LPDDR4x hàn, nguồn bộ nhớ, bộ điều khiển nhớ trong CPU, BIOS hoặc nhiệt độ có thể gây mất ổn định. | Chạy memory test nhiều vòng, kiểm tra nhiệt độ và nguồn bộ nhớ; đối chiếu BIOS phù hợp để tách lỗi phần mềm với lỗi phần cứng trên main. |
| Không nhận SSD M.2 hoặc hệ điều hành không thấy ổ | SSD, khe M.2 2280, tiếp xúc chân cắm, thiết lập BIOS hoặc đường PCIe trên main có thể liên quan. | Test SSD NVMe đã biết tốt, kiểm tra chân khe M.2 và trạng thái nhận ổ trong BIOS trước khi kết luận lỗi main. |
| USB-C không xuất hình, không nhận thiết bị hoặc không sạc | Cáp/thiết bị, cổng USB-C, mạch Power Delivery, nguồn cổng hoặc đường DisplayPort có thể gây lỗi. | Thử cáp, màn hình và thiết bị đã biết tốt trên từng USB-C; kiểm tra Power Delivery, DisplayPort, driver chipset và nguồn cổng để xác định lỗi ngoại vi hay main. |
| Màn cảm ứng, xoay màn hoặc cảm biến bản lề hoạt động chập chờn | Cáp màn/cảm ứng, đầu nối eDP/touch, cảm biến Hall/G-sensor hoặc nguồn liên quan trên main có thể gây lỗi. | Kiểm tra cáp ở vùng bản lề 360°, đầu nối màn/cảm ứng trên main, driver cảm ứng/cảm biến và thử panel/cáp đã biết tốt trước khi khoanh vùng main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Dùng đúng main HYG40 NM-D771 Rev 1.0 cho Yoga 7-14ACN6 Ryzen 7 5800U 16GB; ngắt pin trước khi lắp, kiểm tra kỹ cáp màn/cảm ứng ở bản lề 360°, sau đó test cả hai USB-C, USB-A, Wi-Fi/Bluetooth và sạc USB-C.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt USB-A, cả hai USB-C (data/PD/DisplayPort), Wi-Fi/Bluetooth và sạc USB-C trên cả hai cổng.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Lenovo Yoga 7-14ACN6 Ryzen 7 5800U 16GB NM-D771
Main Yoga 7-14ACN6 Ryzen 7 5800U 16GB dùng RAM rời hay RAM hàn?
Phiên bản trong bài dùng 16GB LPDDR4x-4266 hàn trực tiếp trên main, chạy dual-channel và không có khe RAM nâng cấp.
Yoga 7-14ACN6 có mấy khe SSD M.2?
Lenovo PSREF ghi nhận một khe M.2 2280 PCIe 3.0 x4, hỗ trợ SSD M.2 2242 hoặc 2280. Dải cấu hình hãng có 256GB, 512GB và 1TB; SSD là linh kiện rời.
FRU 5B21C81146 có khớp với bản Ryzen 7 5800U 16GB không?
Có. Nguồn Lenovo parts distributor ghi 5B21C81146 là system board cho Yoga 7-14ACN6 với Ryzen 7 5800U, UMA Graphics và 16GB; bo trong bài được nhận diện thêm bằng HYG40 NM-D771 Rev 1.0.
Yoga 7-14ACN6 có HDMI và sạc được qua USB-C không?
Máy không có HDMI tích hợp. Lenovo công bố hai cổng USB-C 3.2 Gen 1 đều hỗ trợ truyền dữ liệu, Power Delivery 3.0 và DisplayPort 1.4; adapter theo máy là USB-C 65W.
