Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Lenovo IdeaPad S145-14IWL / S145-15IWL / Lenovo V14-IWL
- Mã main
- NM-C121 · Rev 1.0
- CPU
- Intel Core i5-8265U
- GPU / VGA
- Intel UHD Graphics 620
- RAM
- 1 khe DDR4-2400 SODIMM
- Lưu trữ
- M.2 SSD PCIe NVMe (2242 x2 / 2280 x4 tùy cấu hình) + 1 ổ 2.5 inch SATA
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

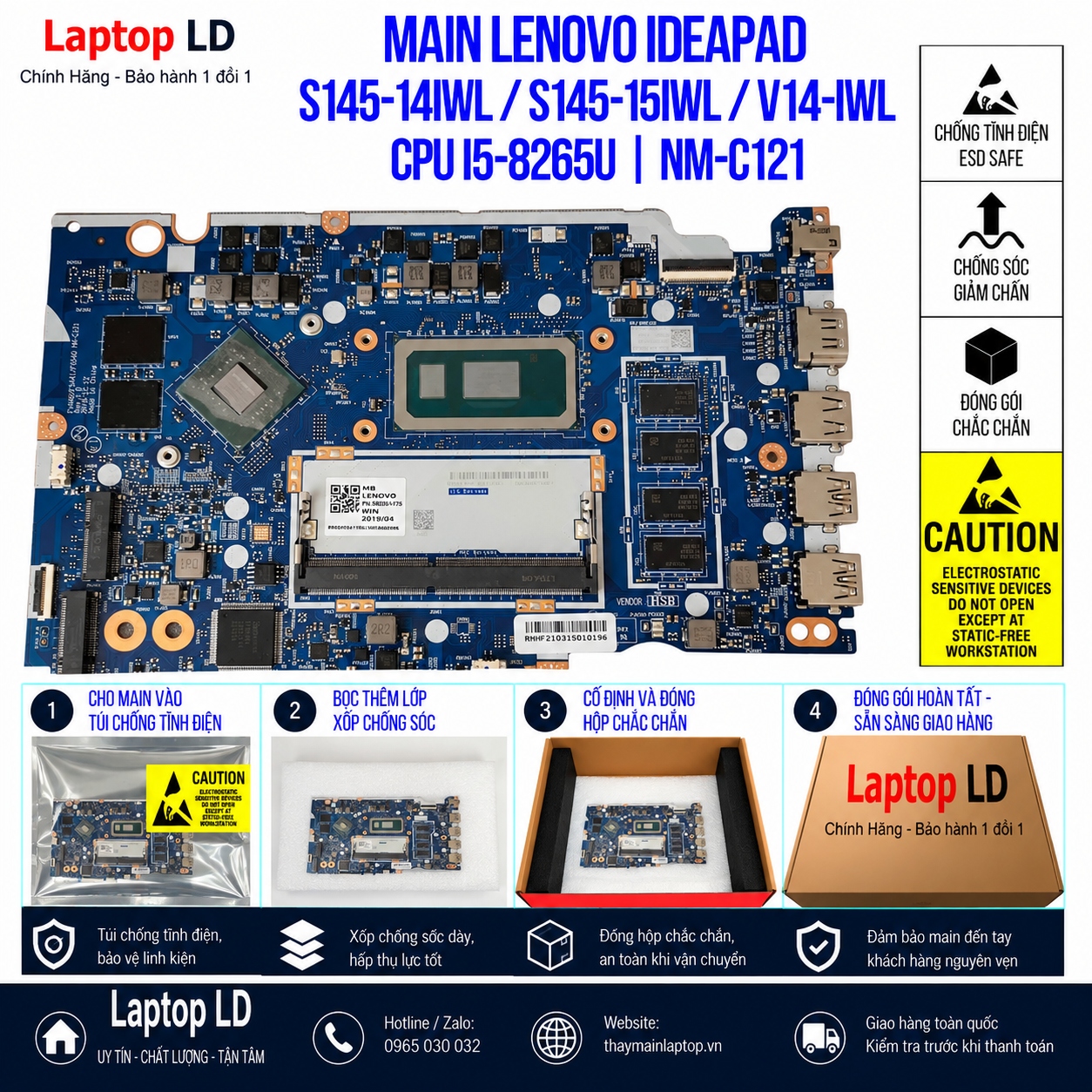

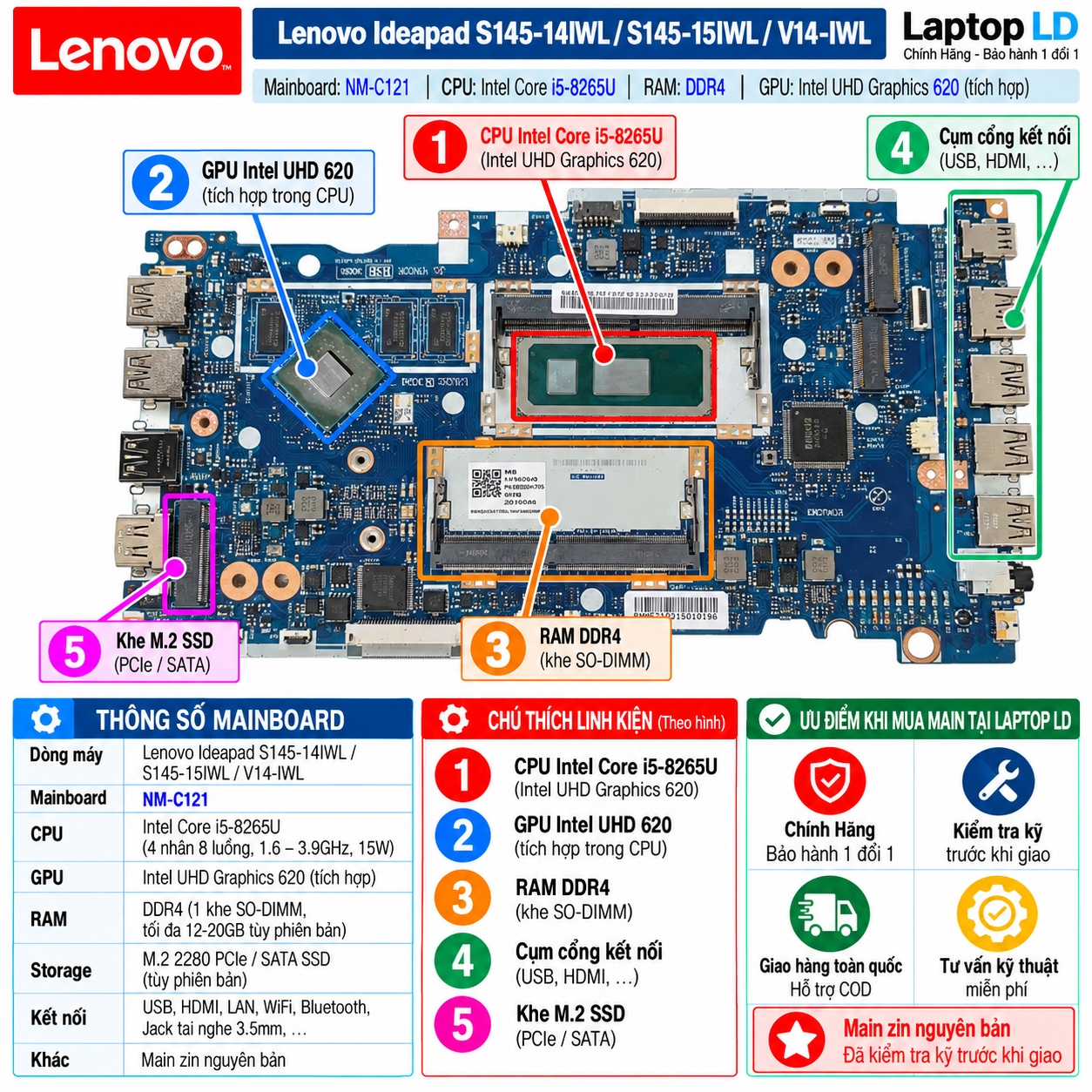

Main Lenovo IdeaPad S145-14IWL / S145-15IWL / V14-IWL | CPU i5-8265U | NM-C121

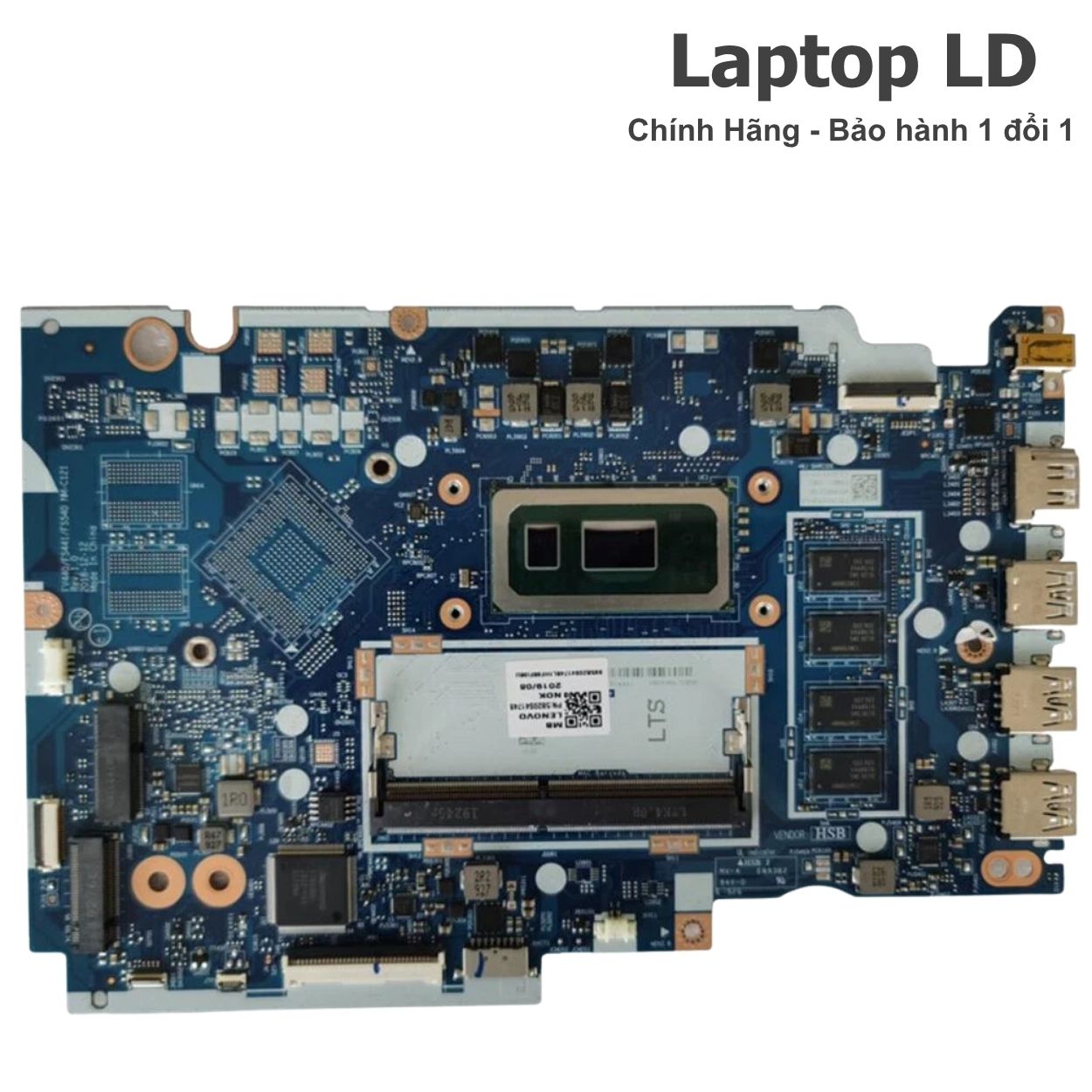

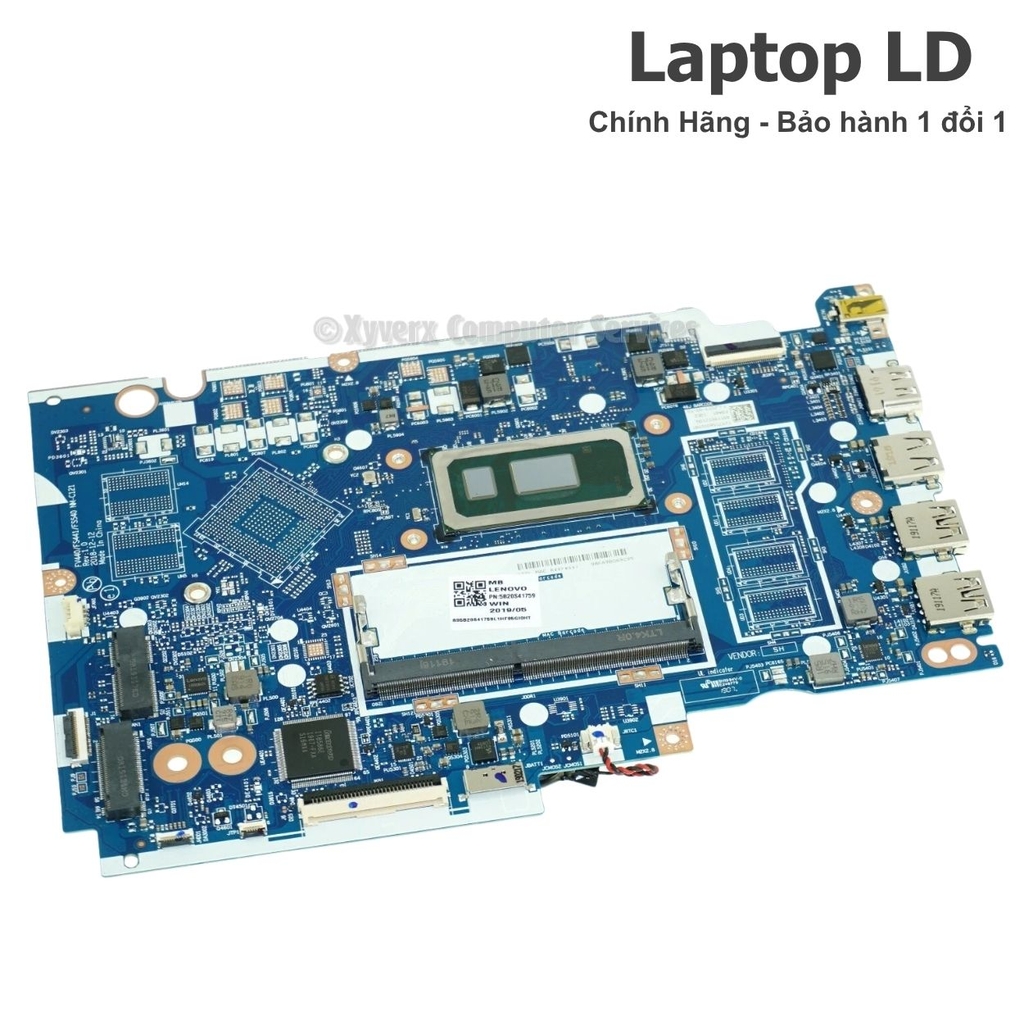

Mainboard nền NM-C121 Rev 1.0 dùng trên Lenovo IdeaPad S145-14IWL Type 81MU, S145-15IWL Type 81MV và Lenovo V14-IWL Type 81YB, tích hợp Intel Core i5-8265U. Ram onboard đến 4GB onboard, kèm một khe DDR4 SODIMM. Vì vậy cần đối chiếu đúng Type máy, FRU, GPU và RAM onboard trước khi thay.
Hỗ trợ trước khi mua: NM-C121 i5-8265U không chỉ có một cấu hình. Không chốt main chỉ theo mã NM-C121.

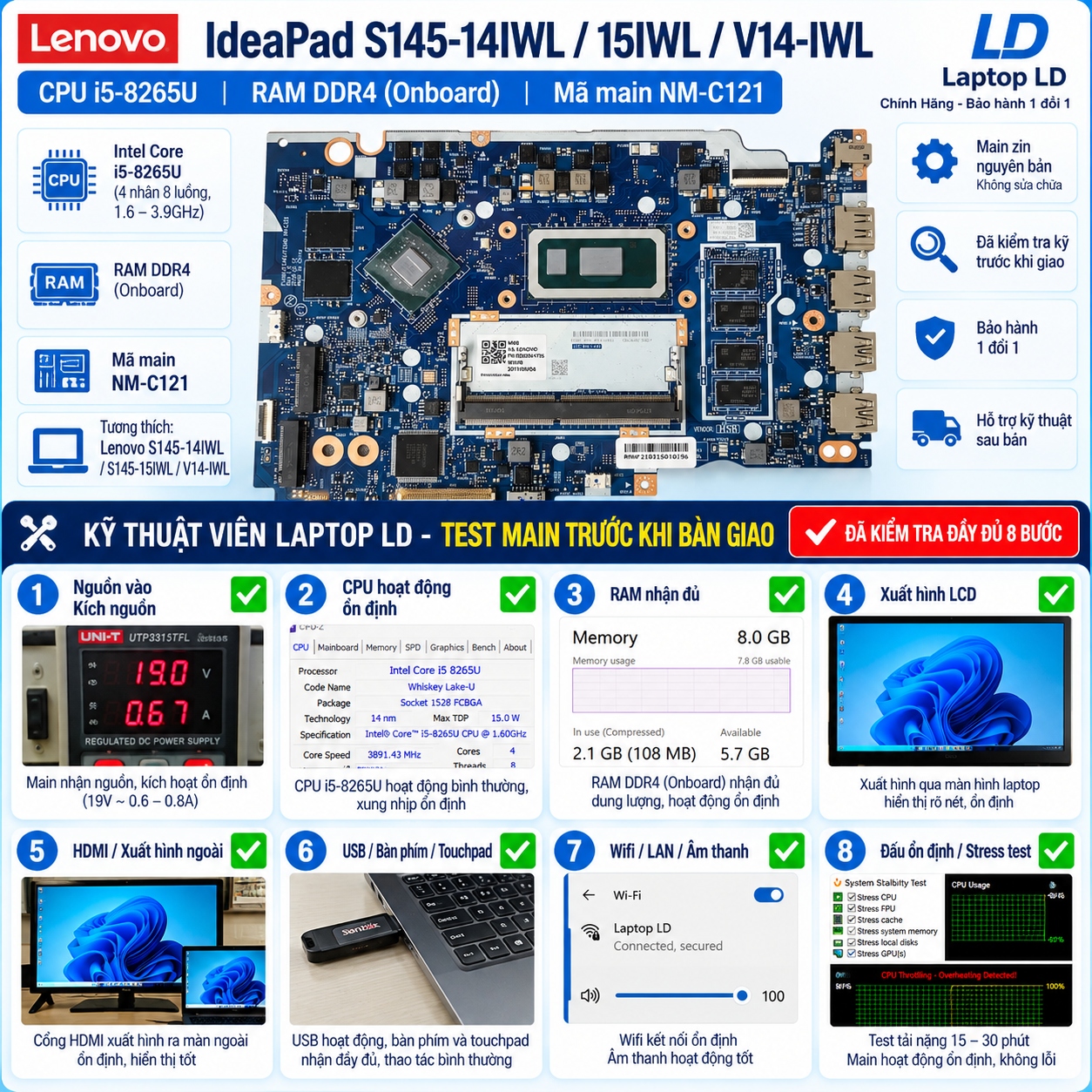

Hạng mục kiểm tra Nguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả 1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bán Tư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Cùng mã NM-C121 có khác biệt thật về chassis/Type, GPU và RAM onboard. Bản 14 inch S145-14IWL/V14-IWL thường dùng FRU nhóm 81MU/81YB; bản S145-15IWL dùng FRU nhóm 81MV. Lenovo PSREF xác nhận toàn dòng IWL có Intel UHD Graphics hoặc GeForce MX110 2GB, RAM DDR4-2400 với một khe SODIMM và tùy chọn 4GB hàn trên bo.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Lenovo IdeaPad S145-14IWL (81MU) / S145-15IWL (81MV) / Lenovo V14-IWL (81YB)
- Mã main / PCB
- NM-C121
- CPU / SoC

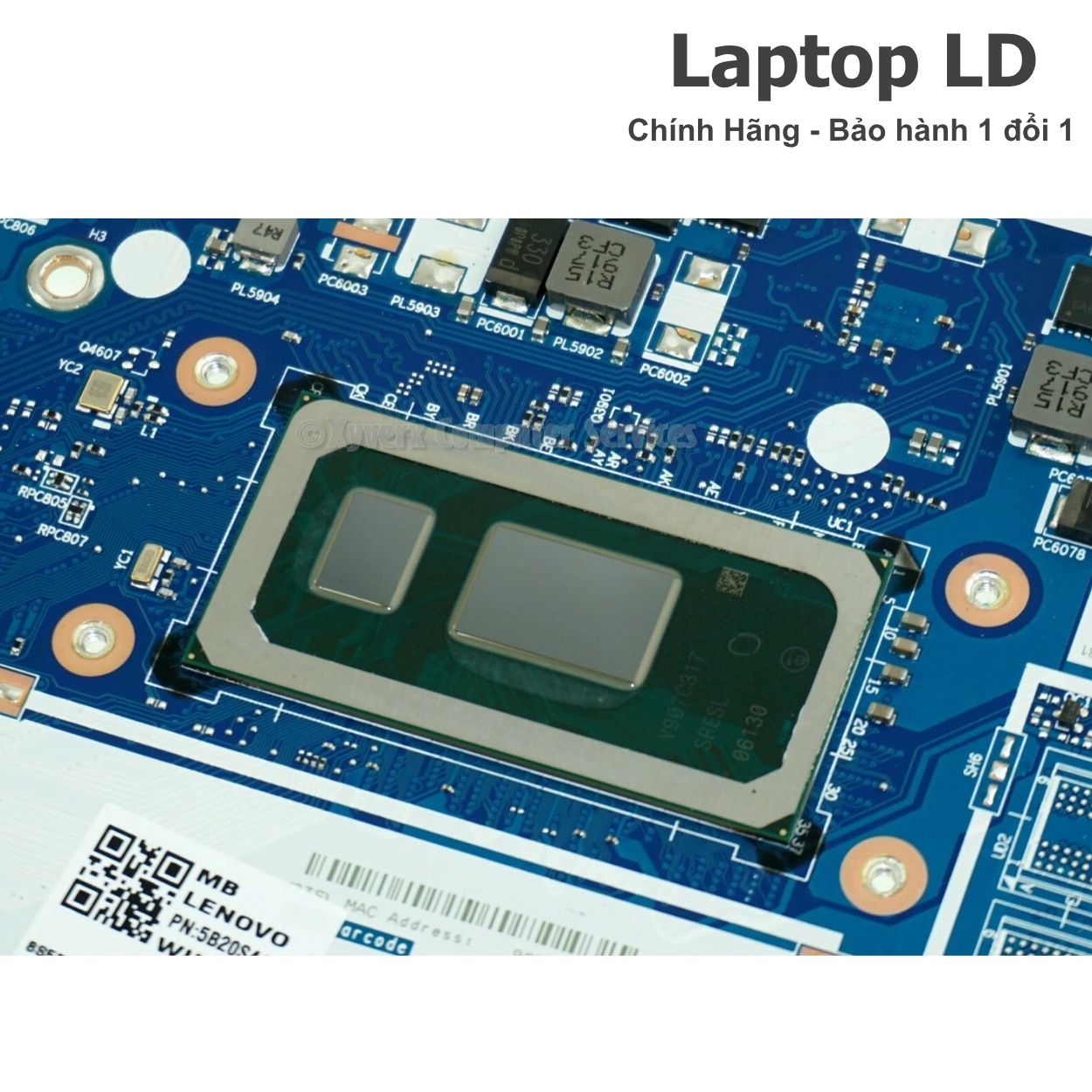

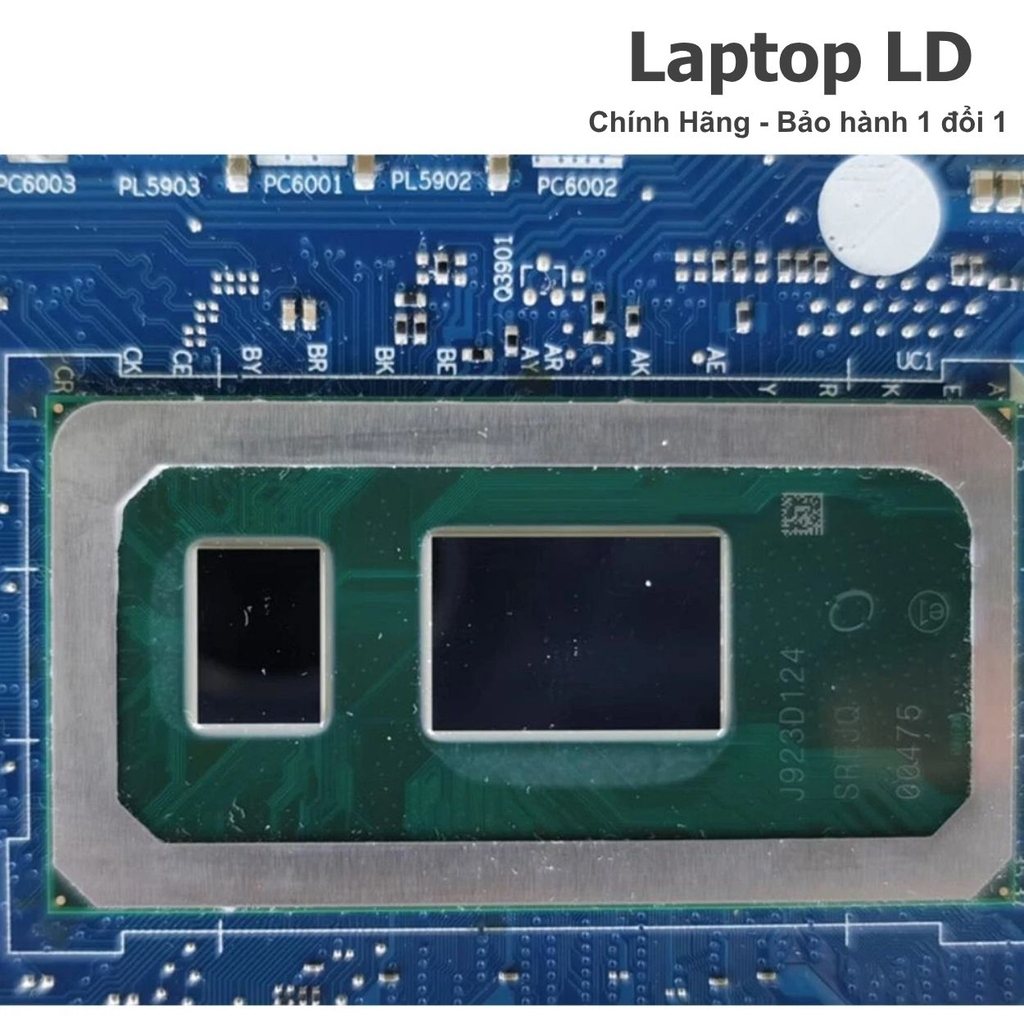

- Intel Core i5-8265U · 4 nhân 8 luồng · 1.60–3.90GHz · 6MB Cache
- RAM / bộ nhớ
- 1 khe DDR4-2400 SODIMM; tùy FRU 0GB hoặc 4GB onboard · Lenovo công bố tối đa 8GB/12GB theo cấu hình
- GPU / VGA
- Intel UHD Graphics 620 (UMA) hoặc NVIDIA GeForce MX110 2GB GDDR5 tùy FRU
- SSD / lưu trữ
- M.2 SSD PCIe NVMe (2242 x2 / 2280 x4 tùy cấu hình) + 1 ổ 2.5 inch SATA
- Cổng ngoài
- 1× USB 2.0, 2× USB 3.1 Gen 1, HDMI 1.4b, đầu đọc thẻ 4-in-1 SD/SDHC/SDXC/MMC, audio combo 3.5mm và cổng nguồn; không có USB-C hoặc RJ-45 tích hợp
- Không dây
- Wi-Fi 5 802.11ac 1×1 + Bluetooth 4.2 qua module M.2
Thông số kỹ thuật bổ sung

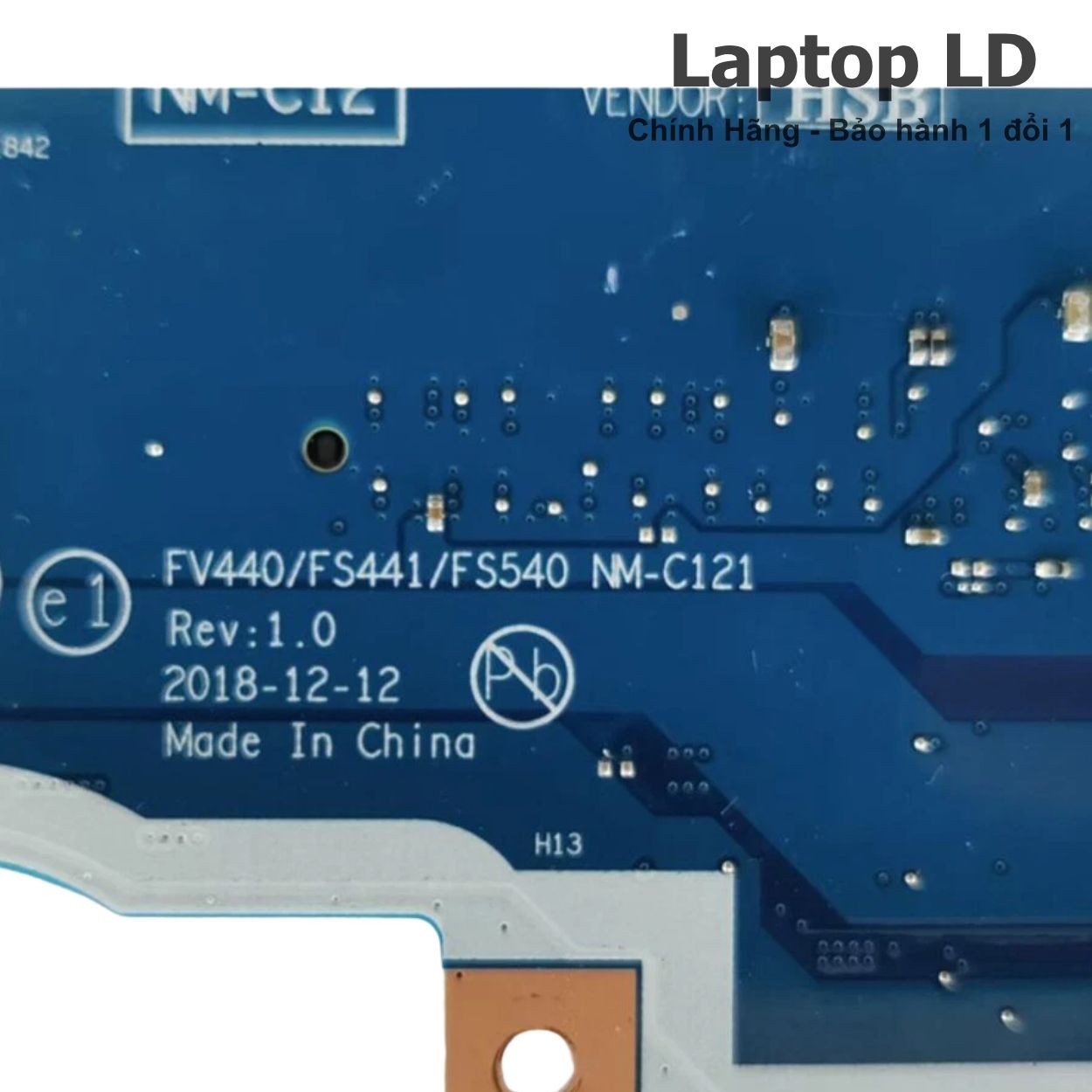

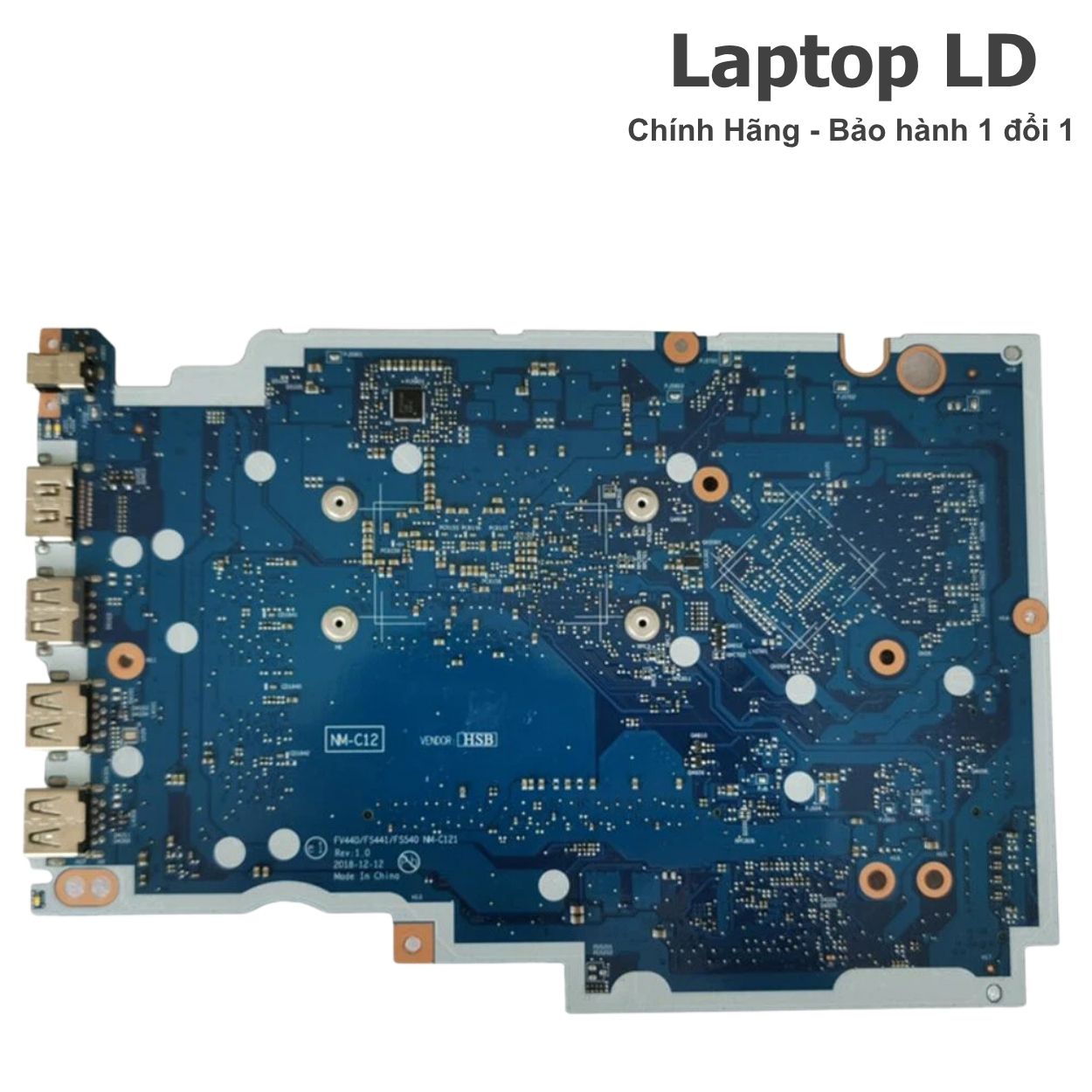

| Board revision | NM-C121 Rev 1.0 · board family FV440 / FS441 / FS540 được ghi nhận trong các listing board-level; dùng trên các biến thể S145/V14/V15 IWL tùy FRU |
|---|---|

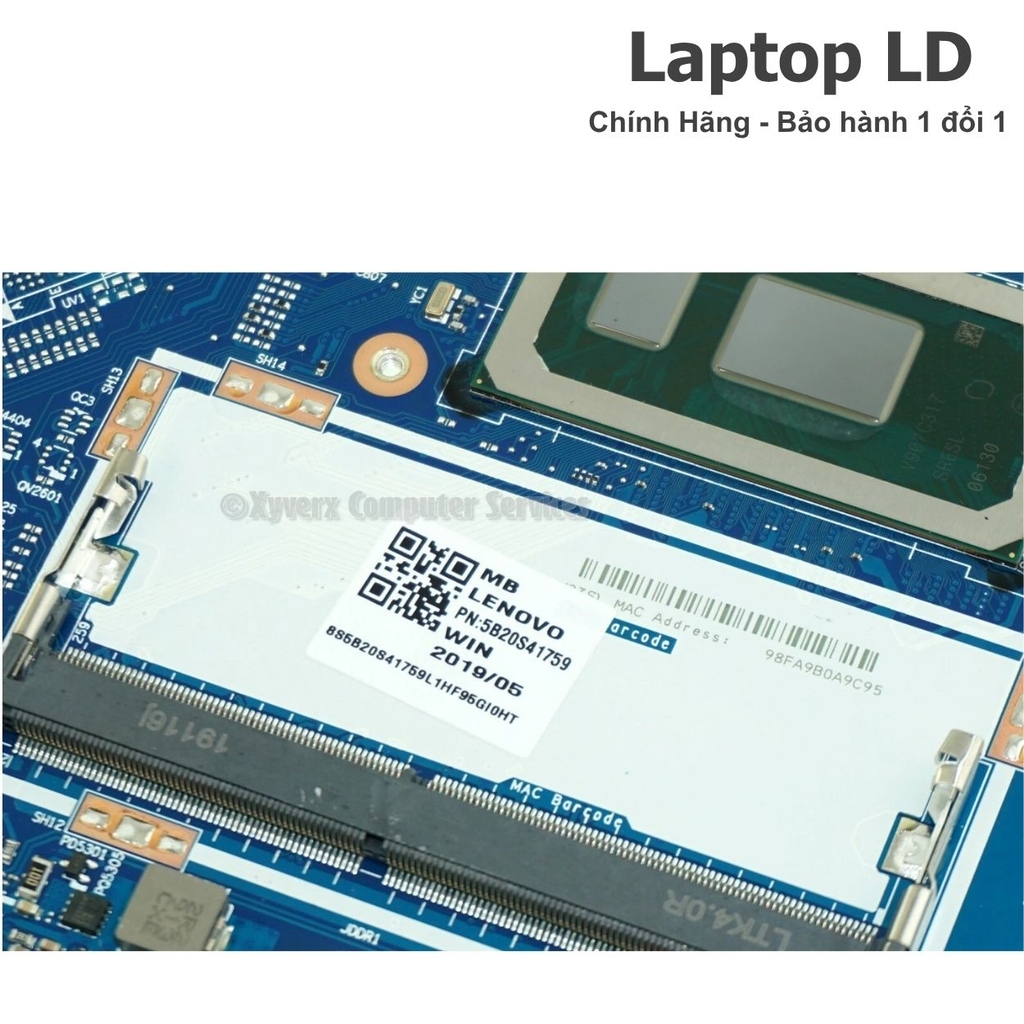

| OEM part / FRU / SPS / DP/N | S145-14IWL/V14-IWL: Lenovo FRU 5B20S41765 = i5-8265U UMA 0G. S145-15IWL: FRU 5B20S41721 = i5-8265U UMA 4G; FRU 5B20S41733 = i5-8265U + GeForce MX110 2GB + 4G. Các FRU khác có thể khác key Windows/NOK và cấu hình RAM/GPU. |
| Kết nối / I/O đặc trưng | Intel SoC platform; DDR4-2400 với 1 khe SODIMM và tùy FRU có 0GB hoặc 4GB onboard; M.2 PCIe NVMe và 2.5 inch SATA; 1× USB 2.0; 2× USB 3.1 Gen 1; HDMI 1.4b; card reader 4-in-1; audio combo; M.2 WLAN. Không USB-C và không Ethernet RJ-45 tích hợp. |
| BIOS / firmware | Dùng BIOS đúng Lenovo S145-14IWL / S145-15IWL / V14-IWL và đúng nền NM-C121. Trước khi nạp firmware phải sao lưu BIOS gốc, xác định đúng UMA hay MX110, dung lượng RAM onboard và Type máy vì cùng NM-C121 có nhiều FRU khác nhau. |
| Tản nhiệt / adapter | Lenovo công bố adapter 45W hoặc 65W round-tip tùy cấu hình và pin 30Wh hoặc 35Wh. Bản GeForce MX110 cần cụm tản nhiệt phù hợp với GPU rời; sau lắp phải kiểm tra nhiệt độ CPU/GPU và chức năng sạc. |
| Ghi chú cấu hình | Core i5-8265U và Intel UHD Graphics 620 thuộc mainboard; GeForce MX110 2GB/VRAM chỉ có trên bản DIS. RAM onboard nếu có thuộc main; thanh SODIMM, SSD M.2, ổ 2.5 inch và module Wi-Fi/Bluetooth là linh kiện rời nếu đơn hàng không ghi kèm. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| i5-8265U · UMA · NM-C121 | Intel Core i5-8265U · Intel UHD Graphics 620 | 1 khe DDR4-2400 SODIMM; tùy FRU 0GB hoặc 4GB onboard · ví dụ 5B20S41765 (81MU/81YB, 0G) hoặc 5B20S41721 (81MV, 4G) | Cùng CPU nhưng FRU khác theo Type máy và lượng RAM onboard; phải đối chiếu 81MU / 81MV / 81YB trước khi giao. |

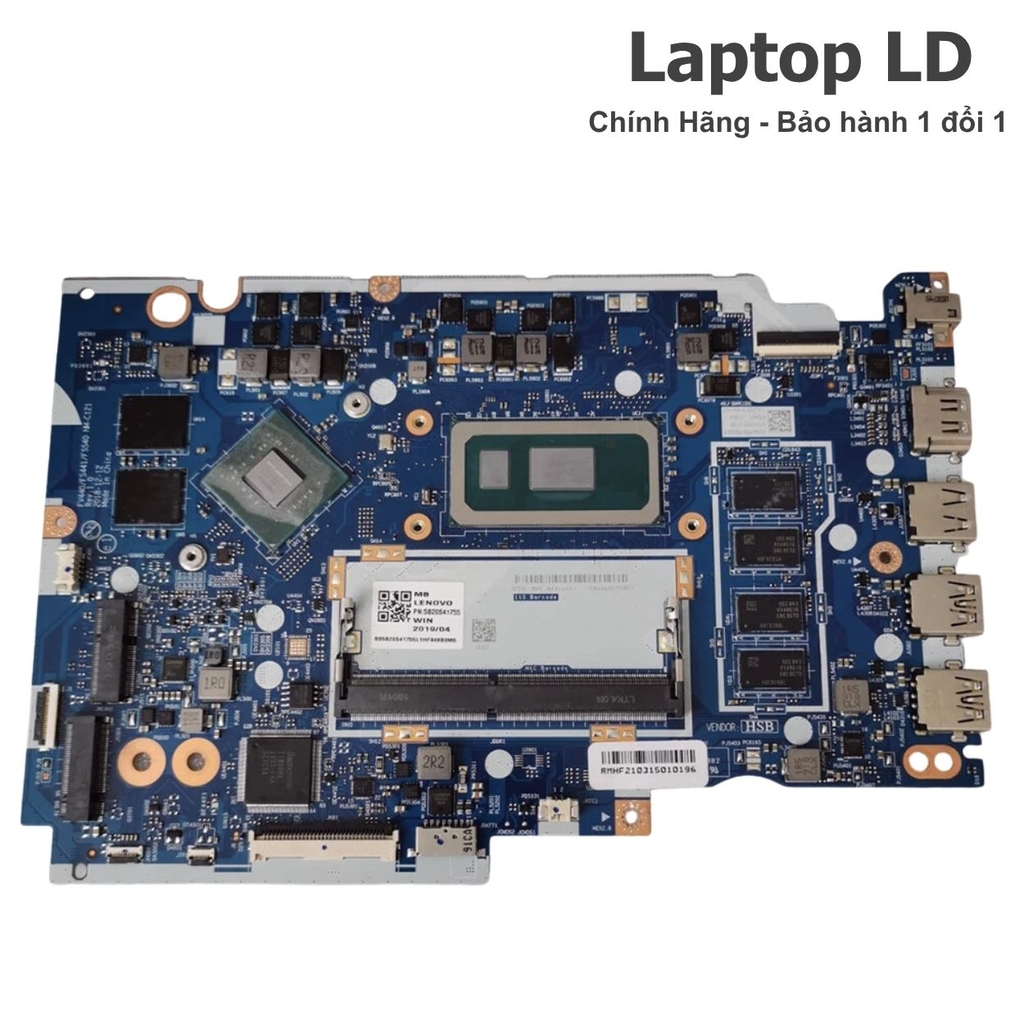

| i5-8265U · GeForce MX110 2GB · NM-C121 | Intel Core i5-8265U + NVIDIA GeForce MX110 2GB GDDR5 | Bản DIS có GPU rời và VRAM trên bo; FRU 5B20S41733 được ghi nhận cho S145-15IWL 81MV với 4GB onboard; 5B20S41734 là biến thể NOK cùng cấu hình. | Không thay lẫn với bản UMA nếu không đối chiếu FRU, bố trí GPU/VRAM và cụm tản nhiệt; khác biệt này ảnh hưởng trực tiếp đến main và heatsink. |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp/GPU rời theo FRU và các linh kiện hàn trực tiếp trên bo. RAM DDR4 có 1 khe SODIMM; một số FRU có thêm 4GB onboard, một số FRU không có RAM onboard.

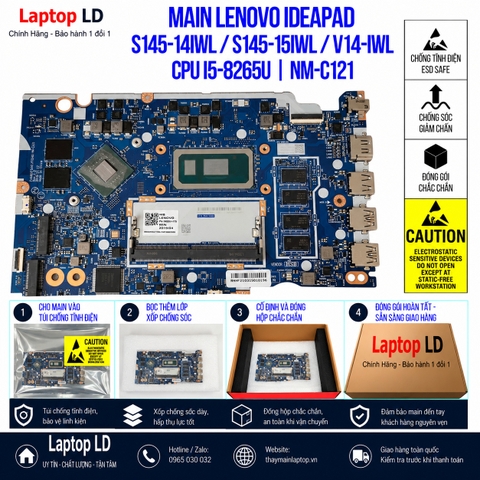

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU và GPU tích hợp thuộc mainboard; GeForce MX110/VRAM chỉ có trên bản DIS. RAM onboard nếu có thuộc mainboard; RAM SODIMM, SSD, ổ 2.5 inch, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc | Adapter 45W/65W, jack nguồn, pin, mạch sạc, MOSFET đầu vào, nguồn chờ hoặc chạm chập trên main. | Thử adapter Lenovo round-tip tốt, cô lập pin khi cần và đo nguồn đầu vào/nguồn chờ trước khi kết luận lỗi system board. |
| Có nguồn nhưng không POST hoặc không lên hình | BIOS/Intel ME, RAM onboard/SODIMM, Core i5-8265U, nguồn CPU/RAM, màn hình/cáp hoặc system board. | Thử SODIMM tốt, kiểm tra BIOS và thử xuất hình qua HDMI để phân biệt lỗi màn với lỗi main. |
| Treo, sọc hình hoặc lỗi đồ họa | Intel UHD 620 hoặc GeForce MX110 trên bản DIS, RAM hệ thống, VRAM GDDR5, nguồn GPU, driver hoặc tản nhiệt. | Xác định trước UMA/DIS theo FRU, cài đúng driver, thử HDMI và chạy tải đồ họa; bản MX110 cần kiểm tra thêm GPU/VRAM và nguồn GPU. |
| Không nhận đủ RAM hoặc báo lỗi bộ nhớ | RAM onboard nếu có, thanh SODIMM, khe RAM, nguồn RAM hoặc memory controller trong CPU. | Xác định main là 0G hay 4G onboard, thử SODIMM DDR4-2400 tốt và chạy memory diagnostics trước khi sửa bo. |
| Không nhận SSD M.2 hoặc ổ 2.5 inch | SSD NVMe/SATA, HDD/SSD 2.5 inch, socket/cáp, nguồn lưu trữ, đường PCIe/SATA hoặc thiết lập BIOS. | Thử từng ổ tốt riêng biệt, kiểm tra nhận diện trong BIOS và nguồn/socket/cáp trước khi kết luận lỗi main. |
| USB, HDMI hoặc card reader hoạt động bất thường | Thiết bị ngoài, chân cổng, controller USB, nguồn cổng, card reader hoặc đường HDMI. | Dùng cáp/thiết bị tốt, kiểm tra từng cổng riêng và driver chipset trước khi sửa system board. Lưu ý dòng IWL này không có USB-C/RJ-45 tích hợp. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Xác nhận đúng Type máy và FRU trước khi lắp: S145-14IWL 81MU, S145-15IWL 81MV hoặc V14-IWL 81YB. Cùng NM-C121 + i5-8265U có bản UMA 0G, UMA 4G và bản GeForce MX110 2GB + 4G; cần đối chiếu GPU, RAM onboard và cụm tản nhiệt. Chuyển RAM SODIMM, SSD/HDD và WLAN sang main mới rồi kiểm tra BIOS, RAM, lưu trữ, HDMI, USB, Wi-Fi/Bluetooth, sạc và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Lenovo IdeaPad S145-14IWL / S145-15IWL / V14-IWL i5-8265U NM-C121
Main NM-C121 i5-8265U có GeForce MX110 không?
Có cả hai loại. Lenovo PSREF xác nhận dòng S145/V14 IWL có Intel UHD Graphics tích hợp hoặc GeForce MX110 2GB GDDR5. FRU 5B20S41721 là i5-8265U UMA 4GB trên S145-15IWL; FRU 5B20S41733 là i5-8265U + MX110 2GB + 4GB onboard.
RAM của S145-14IWL / S145-15IWL / V14-IWL có hàn trên main không?
Tùy FRU. Lenovo công bố một khe DDR4 SODIMM và tùy cấu hình có thêm 4GB hàn trên system board. Có main i5-8265U ghi 0GB onboard như 5B20S41765 và main i5-8265U 4GB onboard như 5B20S41721/5B20S41733. Lenovo công bố tối đa 8GB hoặc 12GB theo cấu hình.
Dòng IWL này có USB-C hoặc cổng mạng RJ-45 không?
Không. PSREF của S145-14IWL, S145-15IWL và V14-IWL liệt kê một USB 2.0, hai USB 3.1 Gen 1, HDMI 1.4b, card reader và audio combo; Ethernet được ghi là None và không có USB-C trong danh sách cổng.
S145/V14 IWL còn có CPU và GPU nào khác?
Lenovo PSREF liệt kê Celeron 4205U, Pentium Gold 5405U, Core i3-8145U, Core i5-8265U và Core i7-8565U. Đồ họa gồm Intel UHD Graphics tích hợp hoặc NVIDIA GeForce MX110 2GB GDDR5 tùy system board/FRU.
