Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Lenovo IdeaPad S145-14API
- Mã main
- NM-C511 · Rev 1.0
- CPU
- AMD Ryzen 3 3200U
- GPU / VGA
- AMD Radeon
- RAM
- 4GB DDR4-2400 onboard + 1 khe SODIMM
- Lưu trữ
- M.2 NVMe 2242/2280 + 1 ổ 2.5 inch SATA
Main zin nguyên bản Đã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main Lenovo IdeaPad S145-14API | CPU Ryzen 3 3200U | Radeon Vega 3 | NM-C511
Mainboard dành cho Lenovo IdeaPad S145-14API Type 81UV, nền GS440 / NM-C511 Rev 1.0, tích hợp AMD Ryzen 3 3200U và Radeon Vega 3 Graphics. System board Lenovo FRU 5B20S42786 được xác nhận đúng cho Type 81UV với cấu hình Ryzen 3 3200U, UMA và 4GB DDR4 onboard. Máy còn một khe SODIMM để nâng cấp, hỗ trợ tối đa 12GB theo cấu hình Lenovo, đồng thời hỗ trợ SSD M.2 NVMe và ổ 2.5 inch SATA.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, Type 81UV, chữ NM-C511 Rev 1.0 và Lenovo FRU. Bản Ryzen 3 3200U 4GB UMA của S145-14API dùng FRU 5B20S42786. Không nên lấy FRU 5B20S42804 của S145-15API Type 81UT làm mã chính cho bản 14 inch chỉ vì cùng CPU và cùng NM-C511.

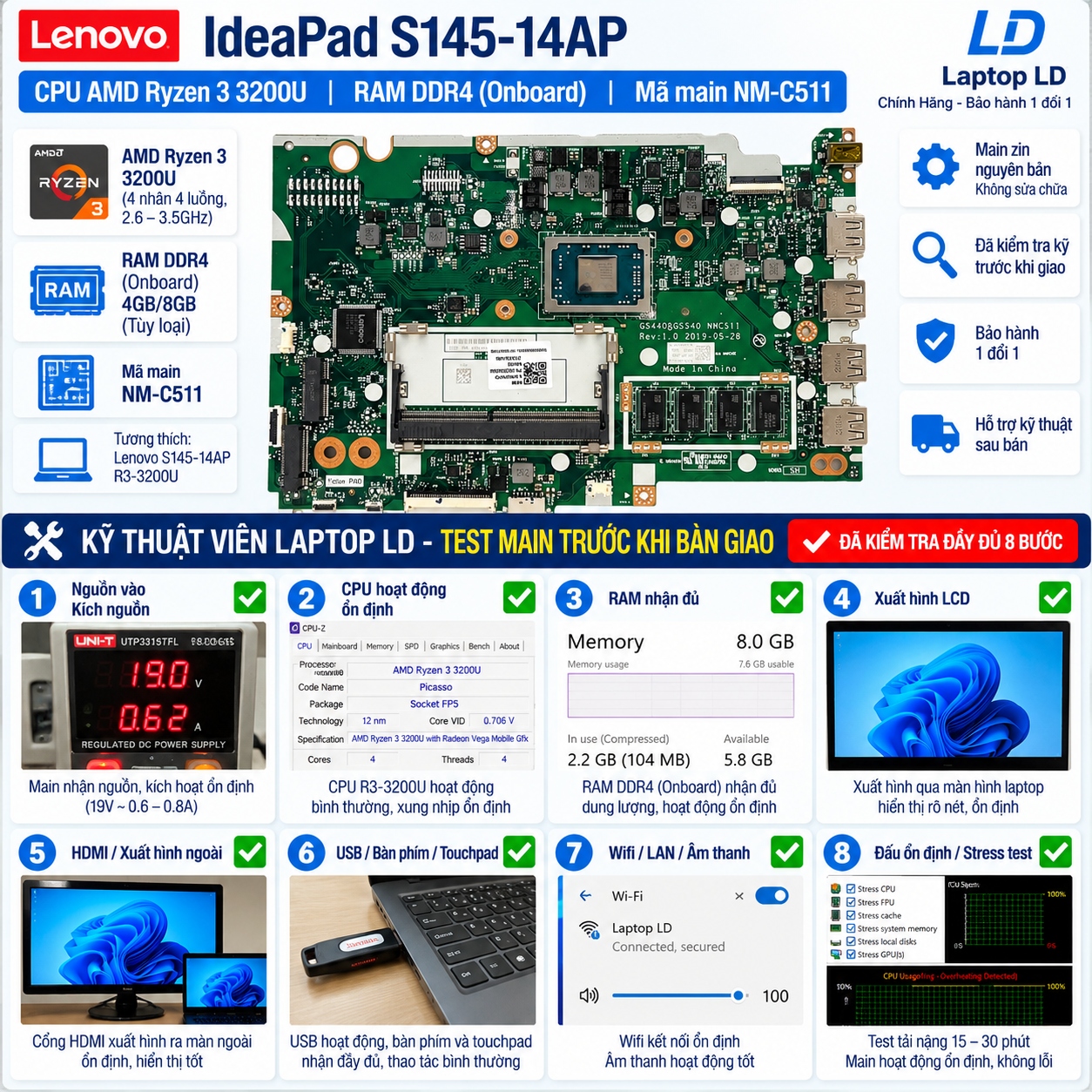

Hạng mục kiểm tra Nguồn, POST/BIOS, RAM onboard/SODIMM, SSD, sạc, hình ảnh, cổng và nhiệt độ được kiểm tra trước khi giao.
Bảo hành / đổi trả 1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bán Tư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Ryzen 3 3200U dùng Radeon Vega 3 tích hợp, không có GPU rời trên FRU 5B20S42786. S145-14API Type 81UV còn có system board Athlon 300U, Ryzen 5 3500U và Ryzen 7 3700U; CPU, GPU tích hợp và FRU phải được đối chiếu đúng trước khi giao.

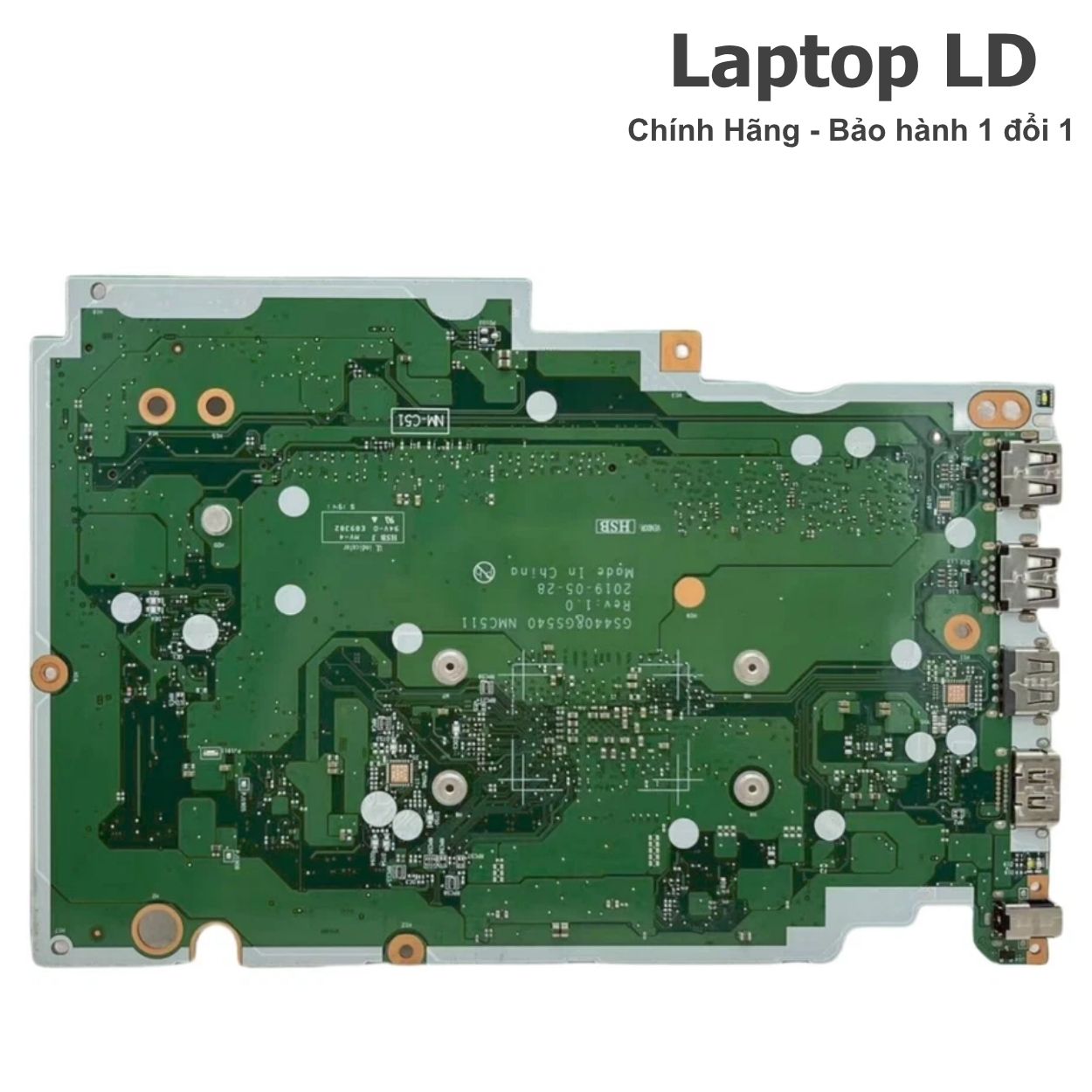

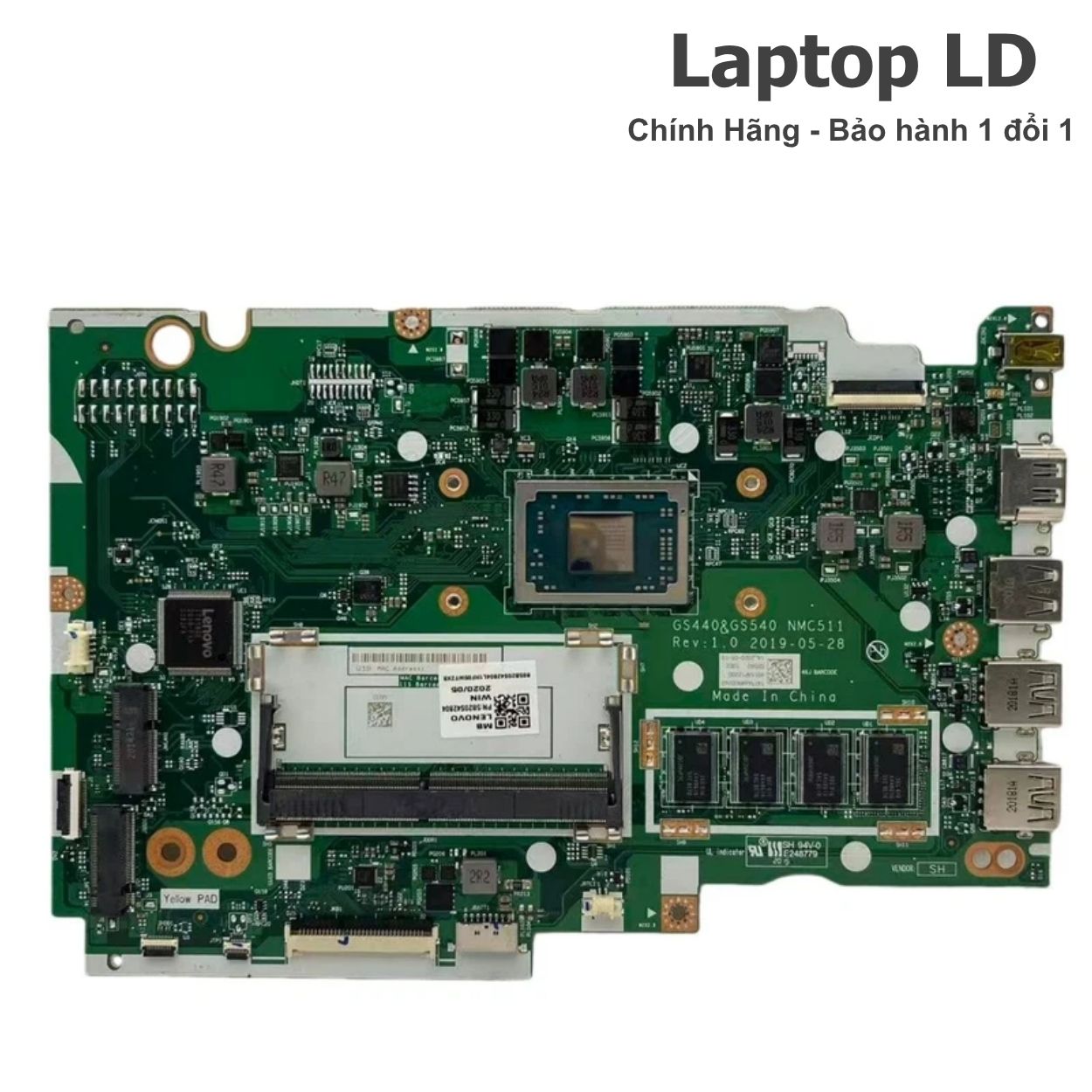

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →

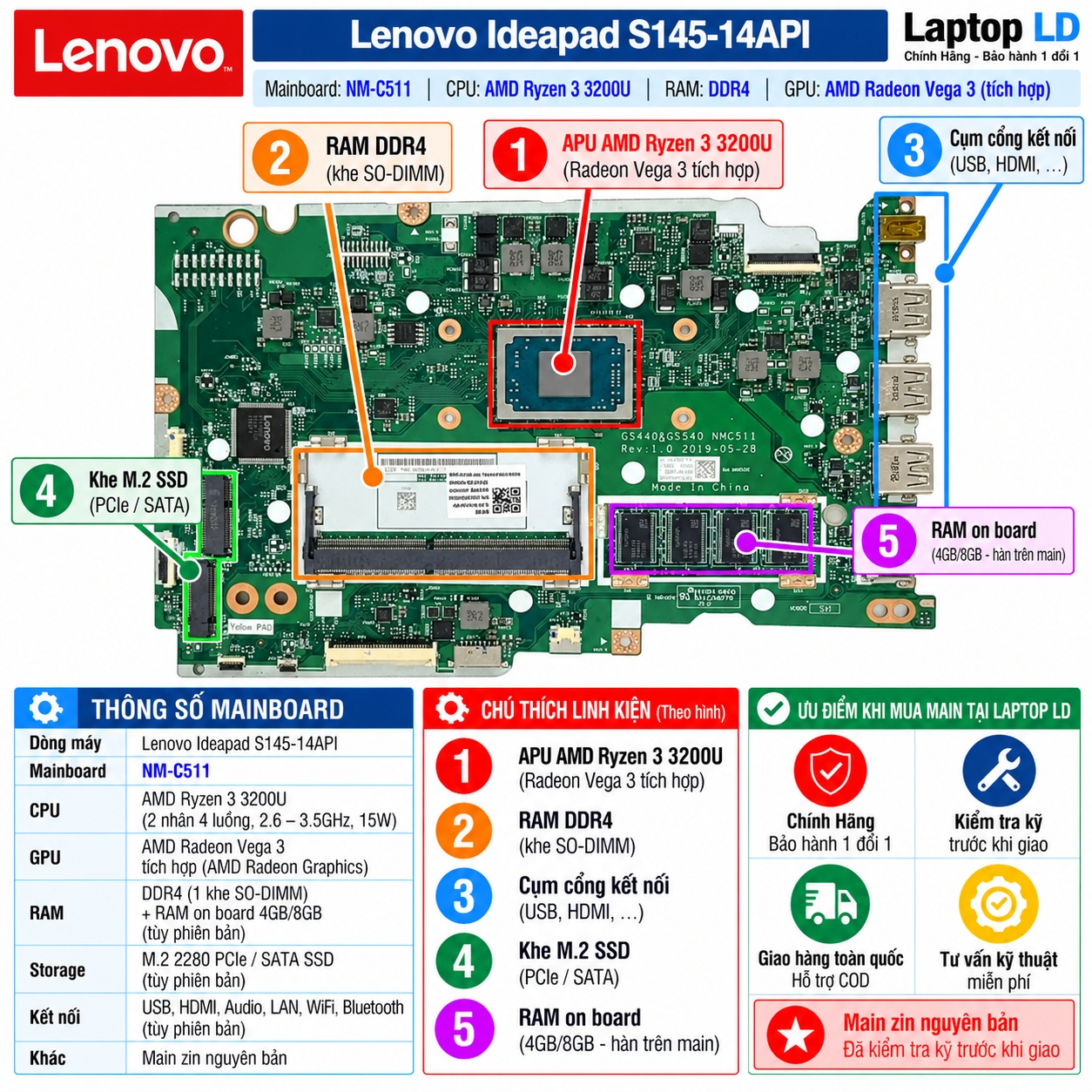

Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Lenovo IdeaPad S145-14API · Machine Type 81UV
- Mã main / PCB
- GS440 · NM-C511 · Rev 1.0
- CPU / SoC
- AMD Ryzen 3 3200U · 2 nhân 4 luồng · 2.60GHz · Boost tối đa 3.50GHz · 1MB L2 / 4MB L3
- RAM / bộ nhớ
- 4GB DDR4-2400 hàn trên main + 1 khe SODIMM · dual-channel capable · tối đa 12GB theo cấu hình Lenovo
- GPU / VGA
- AMD Radeon Vega 3 Graphics tích hợp · UMA · dùng bộ nhớ hệ thống chia sẻ
- SSD / lưu trữ
- Tối đa 2 ổ: 1× 2.5 inch SATA + 1× M.2 2242 PCIe 3.0 x2 hoặc M.2 2280 PCIe 3.0 x4

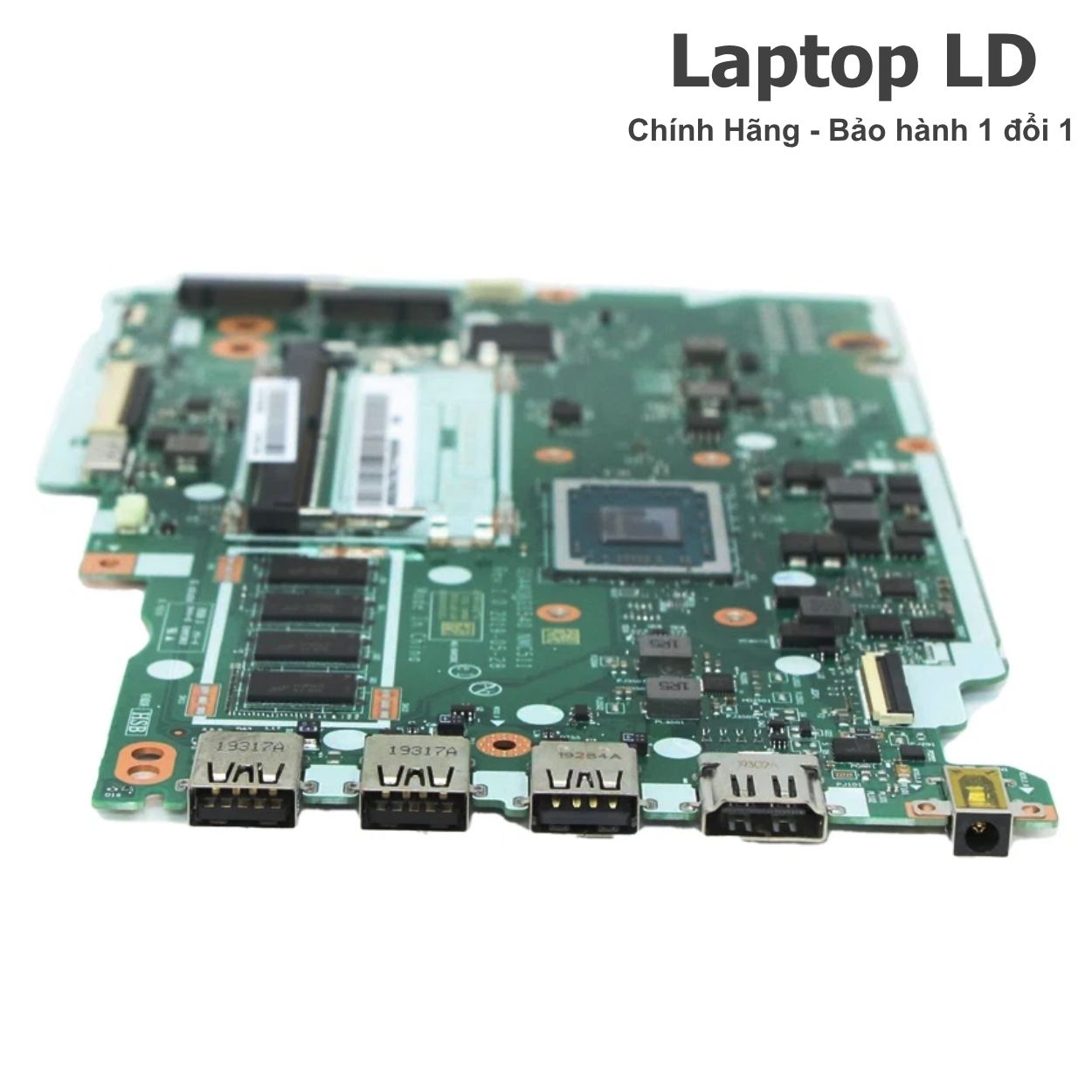

- Cổng ngoài
- 1× USB 2.0, 2× USB 3.1 Gen 1, HDMI 1.4b, đầu đọc thẻ SD/SDHC/SDXC/MMC, audio combo 3.5mm và cổng nguồn; không có USB-C hoặc RJ-45
- Không dây
- Wi-Fi 5 802.11ac 1×1 + Bluetooth 4.2 qua module M.2
Thông số kỹ thuật bổ sung

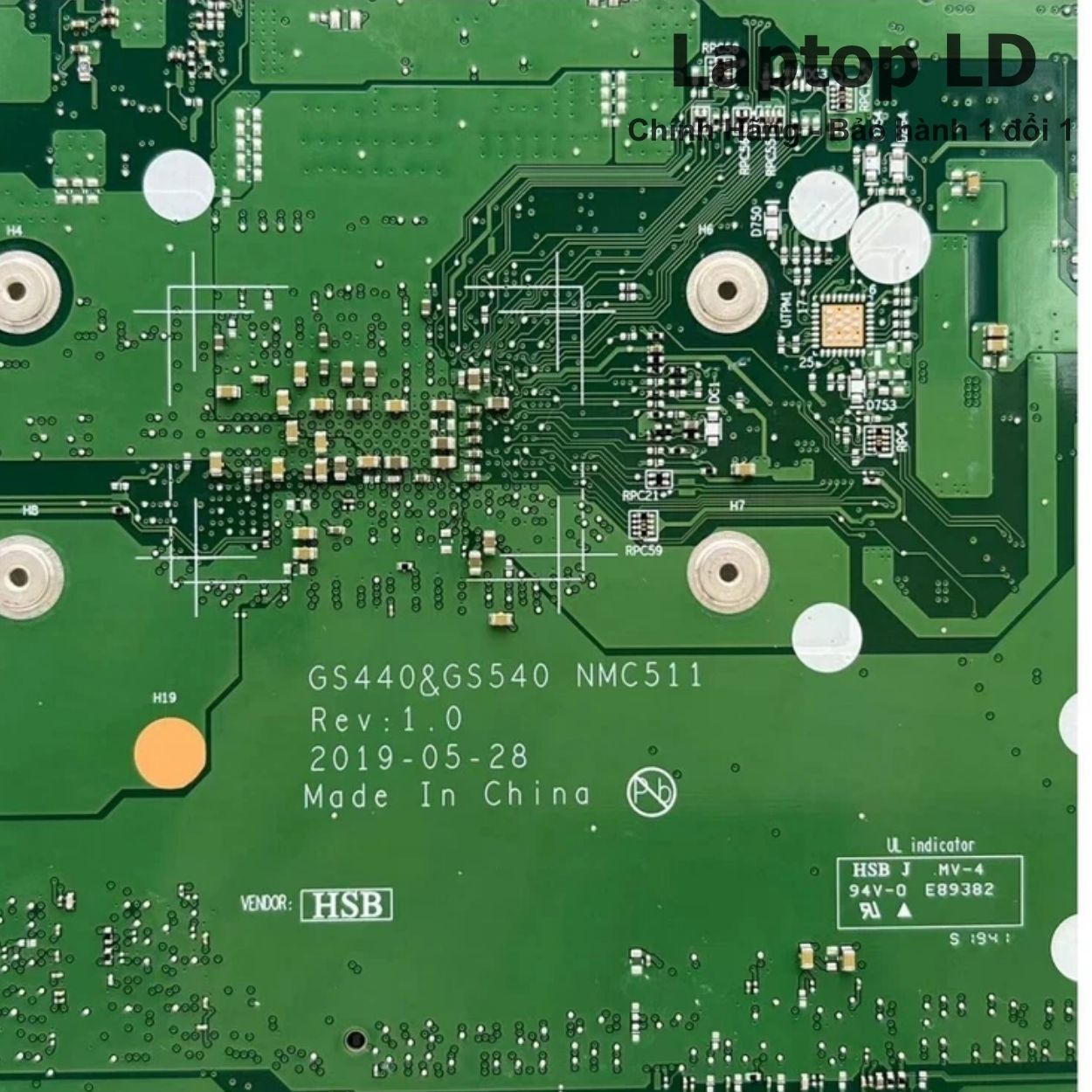

| Board revision | GS440 family · NM-C511 Rev 1.0. Tài liệu board-repair dùng chung tên GS440 & GS540 cho nền S145-14API / S145-15API; với bài 14 inch ưu tiên nhận diện Type 81UV và FRU 81UV. |
|---|---|
| OEM part / Lenovo FRU | Lenovo FRU 5B20S42786 = “MB L 81UV WIN R33200U_UMA_4G”, tức S145-14API Type 81UV, Ryzen 3 3200U, đồ họa UMA và 4GB RAM onboard. |
| Kết nối / I/O đặc trưng | AMD SoC platform; 4GB DDR4-2400 onboard + 1 khe SODIMM; M.2 PCIe NVMe; SATA 2.5 inch; 1 USB 2.0; 2 USB 3.1 Gen 1; HDMI 1.4b; card reader 4-in-1; audio combo; M.2 WLAN; không Ethernet RJ-45 và không USB-C. |
| BIOS / firmware | Dùng BIOS đúng Lenovo IdeaPad S145-14API Type 81UV và đúng nền NM-C511. Trước khi nạp firmware nên sao lưu BIOS gốc và giữ lại thông tin máy; không dùng BIOS của bản Intel IWL hoặc AMD AST. |
| Tản nhiệt / adapter | Lenovo công bố adapter 65W round-tip cho S145-14API; pin tích hợp 30Wh hoặc 35Wh tùy cấu hình. Sau khi thay main cần kiểm tra quạt, nhiệt độ APU và chức năng sạc. |
| Ghi chú cấu hình | Ryzen 3 3200U, Radeon Vega 3 và 4GB RAM onboard thuộc mainboard. Thanh RAM SODIMM, SSD M.2, ổ 2.5 inch và module Wi-Fi/Bluetooth là linh kiện rời nếu đơn hàng không ghi kèm. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Ryzen 3 3200U · Radeon Vega 3 · 4GB onboard | AMD Ryzen 3 3200U · 2C/4T · Radeon Vega 3 UMA | 4GB DDR4-2400 onboard + 1 khe SODIMM · tối đa 12GB | NM-C511 Rev 1.0 · Lenovo FRU 5B20S42786 · Type 81UV |
| Ryzen 5 3500U · Radeon Vega 8 · 4GB onboard | AMD Ryzen 5 3500U · 4C/8T · Radeon Vega 8 UMA | 4GB DDR4-2400 onboard + 1 khe SODIMM · tối đa 12GB | NM-C511 family · Lenovo FRU 5B20S42785 · Type 81UV; khác APU/GPU so với bản Ryzen 3 |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng APU Ryzen 3 3200U, Radeon Vega 3, 4GB RAM onboard và các linh kiện hàn trực tiếp trên bo. RAM SODIMM là linh kiện rời.

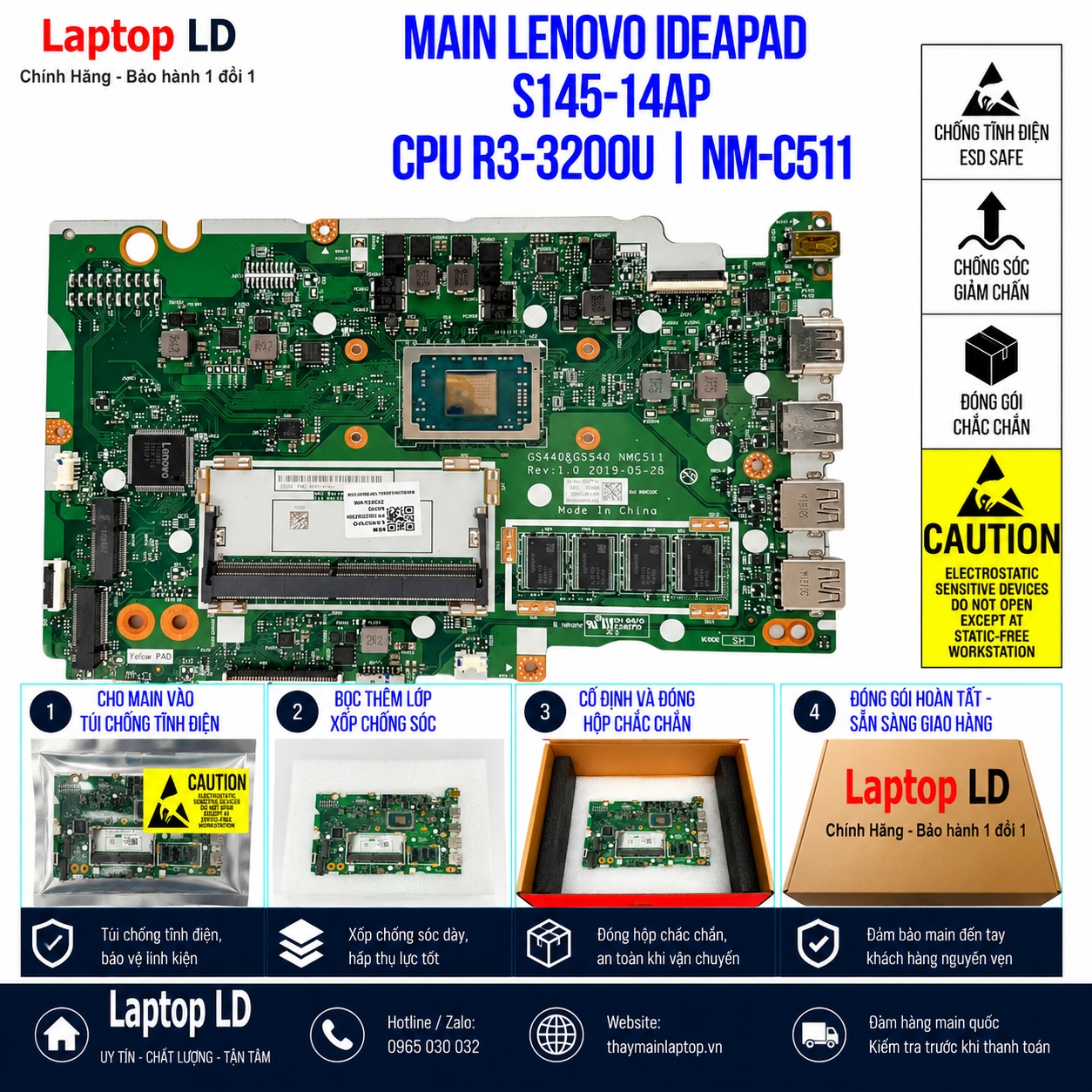

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: Ryzen 3 3200U, Radeon Vega 3 và 4GB RAM onboard thuộc mainboard. RAM SODIMM, SSD M.2, ổ 2.5 inch, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc | Adapter 65W, jack DC-in, pin, mạch sạc, MOSFET đầu vào, nguồn chờ hoặc chạm chập trên main. | Thử adapter Lenovo 65W round-tip tốt, cô lập pin khi cần và kiểm tra nguồn đầu vào/nguồn chờ trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | BIOS/EC, RAM onboard/SODIMM, Ryzen 3 3200U, nguồn APU/RAM, màn hình/cáp hoặc system board. | Thử SODIMM tốt, kiểm tra BIOS và thử xuất hình qua HDMI để phân biệt lỗi màn với lỗi main. |
| Treo, sọc hình hoặc lỗi Radeon Vega 3 | APU/Radeon Vega 3, RAM hệ thống, nguồn APU, driver, màn hình/cáp hoặc hệ thống tản nhiệt. | Cài đúng driver AMD, thử HDMI, chạy tải đồ họa và memory test, đồng thời theo dõi nhiệt độ APU. |
| Không nhận đủ RAM hoặc báo lỗi bộ nhớ | 4GB RAM onboard, thanh SODIMM, khe RAM, nguồn RAM hoặc memory controller. | Kiểm tra BIOS nhận 4GB onboard, thử SODIMM DDR4-2400 tốt và chạy memory diagnostics để tách lỗi RAM rời với lỗi main. |
| Không nhận SSD M.2 hoặc ổ 2.5 inch | SSD NVMe, HDD/SSD SATA, socket M.2, cáp SATA, nguồn lưu trữ hoặc đường PCIe/SATA. | Thử từng ổ tốt riêng biệt, kiểm tra nhận diện trong BIOS và kiểm tra socket/cáp/nguồn trước khi kết luận lỗi system board. |
| USB, HDMI hoặc card reader hoạt động bất thường | Thiết bị ngoài, chân cổng, controller USB, nguồn cổng, card reader hoặc đường HDMI. | Dùng thiết bị và cáp tốt, kiểm tra từng cổng riêng và driver chipset; lưu ý S145-14API không có USB-C hoặc RJ-45 tích hợp. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Xác nhận đúng Lenovo IdeaPad S145-14API Type 81UV, GS440 / NM-C511 Rev 1.0, Ryzen 3 3200U và Lenovo FRU 5B20S42786 trước khi lắp. Chuyển RAM SODIMM, SSD M.2/ổ 2.5 inch và WLAN sang main mới; sau lắp kiểm tra BIOS, RAM, lưu trữ, Radeon Vega 3, HDMI, USB, card reader, Wi-Fi/Bluetooth, sạc và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng AMD Ryzen 3 3200U.
- 4GB RAM onboard và thanh SODIMM được nhận đúng dung lượng.
- SSD M.2 và/hoặc ổ 2.5 inch SATA được nhận, khởi động ổn định.
- Radeon Vega 3 và HDMI xuất hình ổn định.
- USB, card reader, Wi-Fi/Bluetooth và âm thanh hoạt động.
- Pin, adapter 65W, quạt và nhiệt độ APU ổn định.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Lenovo IdeaPad S145-14API Ryzen 3 3200U NM-C511
FRU đúng của S145-14API Ryzen 3 3200U là mã nào?
FRU được xác minh cho Lenovo IdeaPad S145-14API Type 81UV, Ryzen 3 3200U, UMA và 4GB onboard là 5B20S42786. FRU 5B20S42804 thuộc S145-15API Type 81UT, dù hai máy có thể cùng dùng nền NM-C511.
RAM của S145-14API Ryzen 3 3200U có nâng cấp được không?
Có. Lenovo xác nhận bản Athlon/Ryzen có 4GB DDR4-2400 hàn trên system board và một khe DDR4 SODIMM. Cấu hình tối đa hãng công bố là 12GB, tương ứng 4GB onboard + 8GB SODIMM.
S145-14API có lắp đồng thời SSD M.2 và ổ 2.5 inch không?
Có. Lenovo công bố hỗ trợ tối đa hai ổ: một ổ 2.5 inch SATA và một SSD M.2. M.2 2242 dùng PCIe 3.0 x2, còn M.2 2280 dùng PCIe 3.0 x4.
S145-14API có những CPU và GPU nào?
Lenovo PSREF ghi nhận AMD 3020e, Athlon 300U, Ryzen 3 3200U, Ryzen 5 3500U và Ryzen 7 3700U. Đồ họa tương ứng gồm Radeon Graphics, Vega 3, Vega 8 và RX Vega 10 tích hợp. Các FRU được xác minh cho Type 81UV gồm 5B20S42786 cho Ryzen 3 3200U, 5B20S42785 cho Ryzen 5 3500U và 5B20S42784 cho Ryzen 7 3700U.
