Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Lenovo IdeaPad L3-15ITL6 (Type 82HL)
- Mã main
- NM-D511 · HG560
- CPU
- Intel Core i5-1135G7
- GPU / VGA
- Intel Iris Xe Graphics tích hợp
- RAM
- 4GB DDR4-2933 hàn trên main + 1 khe SO-DIMM; i5 hỗ trợ cấu hình Lenovo đến 12GB
- Lưu trữ
- M.2 NVMe PCIe 3.0 x4 + đầu nối ổ 2.5 inch SATA
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

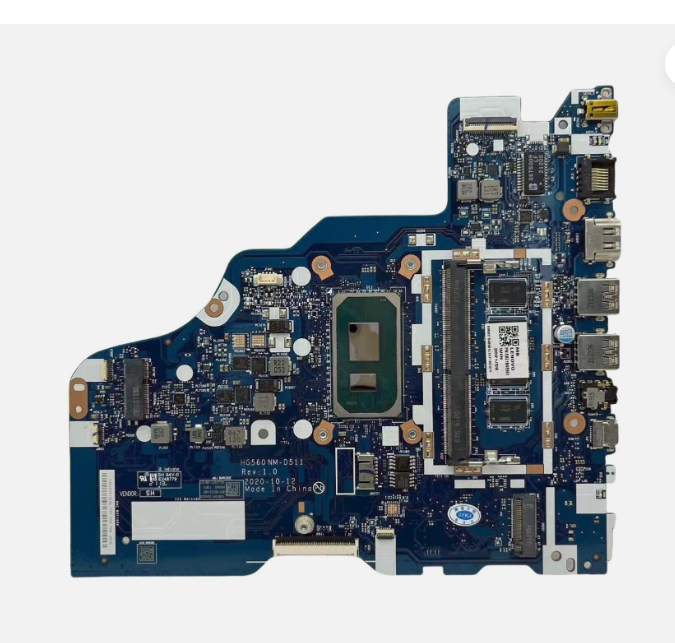

Main Lenovo IdeaPad L3-15ITL6 CPU i5-1135G7 | NM-D511
Mainboard cho Lenovo IdeaPad L3-15ITL6 (Type 82HL), project HG560, mã bo NM-D511, tích hợp Intel Core i5-1135G7 và 4GB DDR4-2933 hàn trên main. Máy còn một khe SO-DIMM để bổ sung RAM; đồ họa tích hợp Intel Iris Xe hoạt động đúng năng lực khi bộ nhớ chạy dual-channel.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, mã NM-D511, FRU 5B21B48957, CPU i5-1135G7 và bố trí cổng/đầu nối trước khi chốt đơn.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Bản trong bài là NM-D511 / FRU 5B21B48957 với Core i5-1135G7 và 4GB DDR4 hàn trên bo. USB-C 3.2 Gen 1 của L3-15ITL6 chỉ hỗ trợ truyền dữ liệu; máy dùng cổng nguồn tròn với adapter 65W.

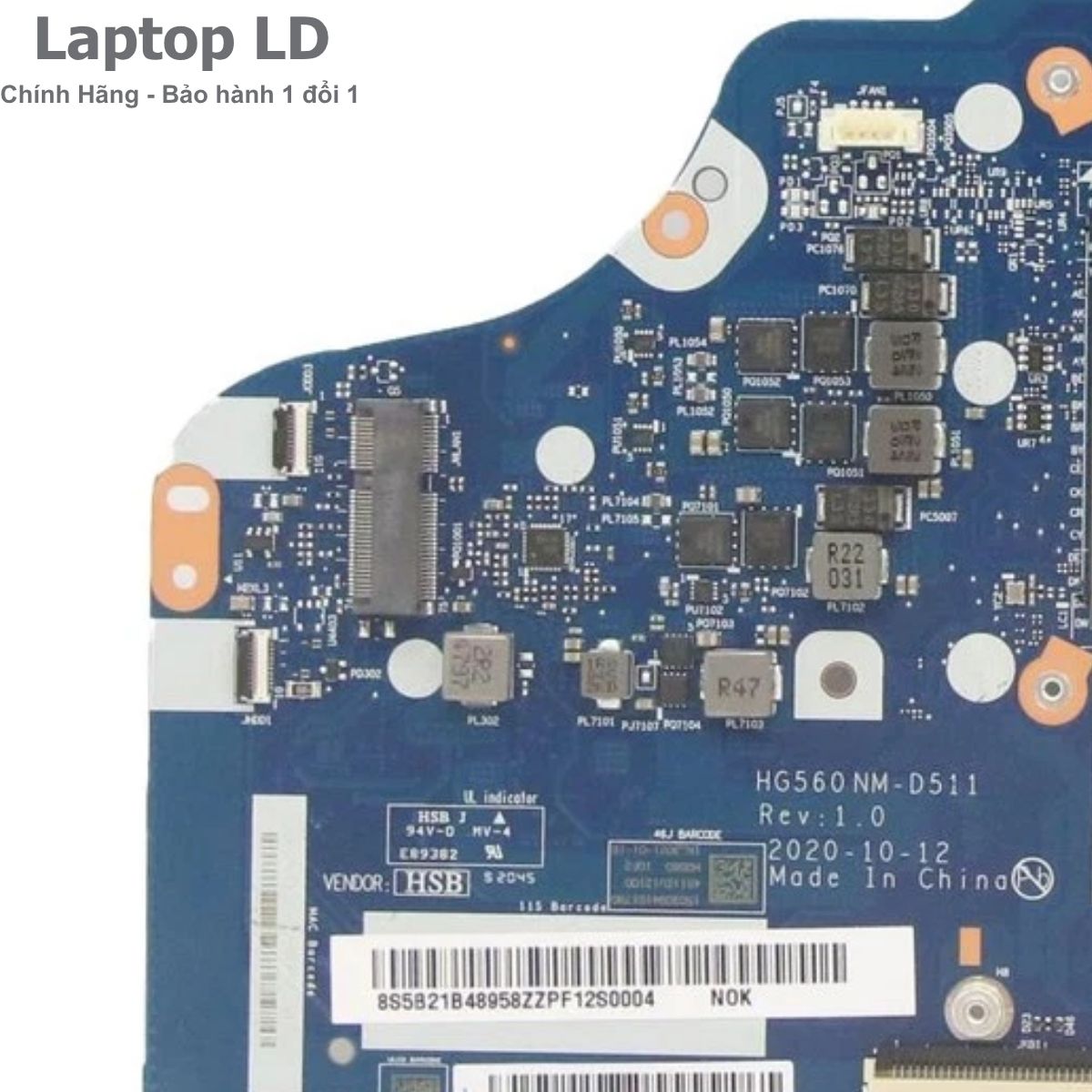

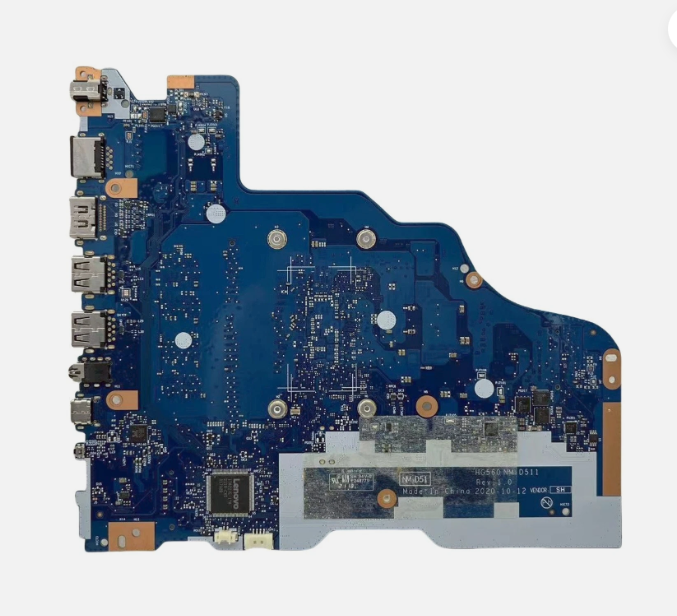

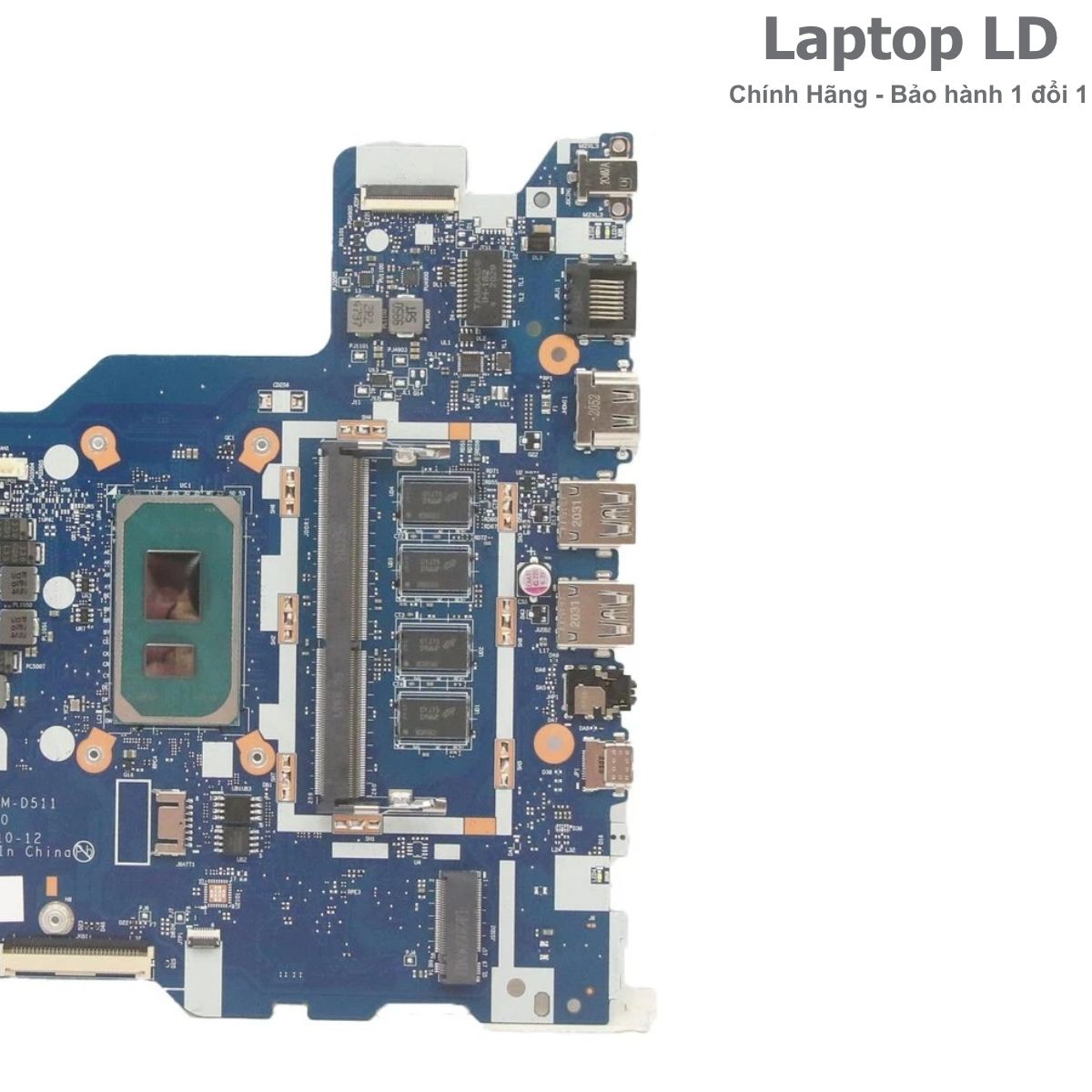

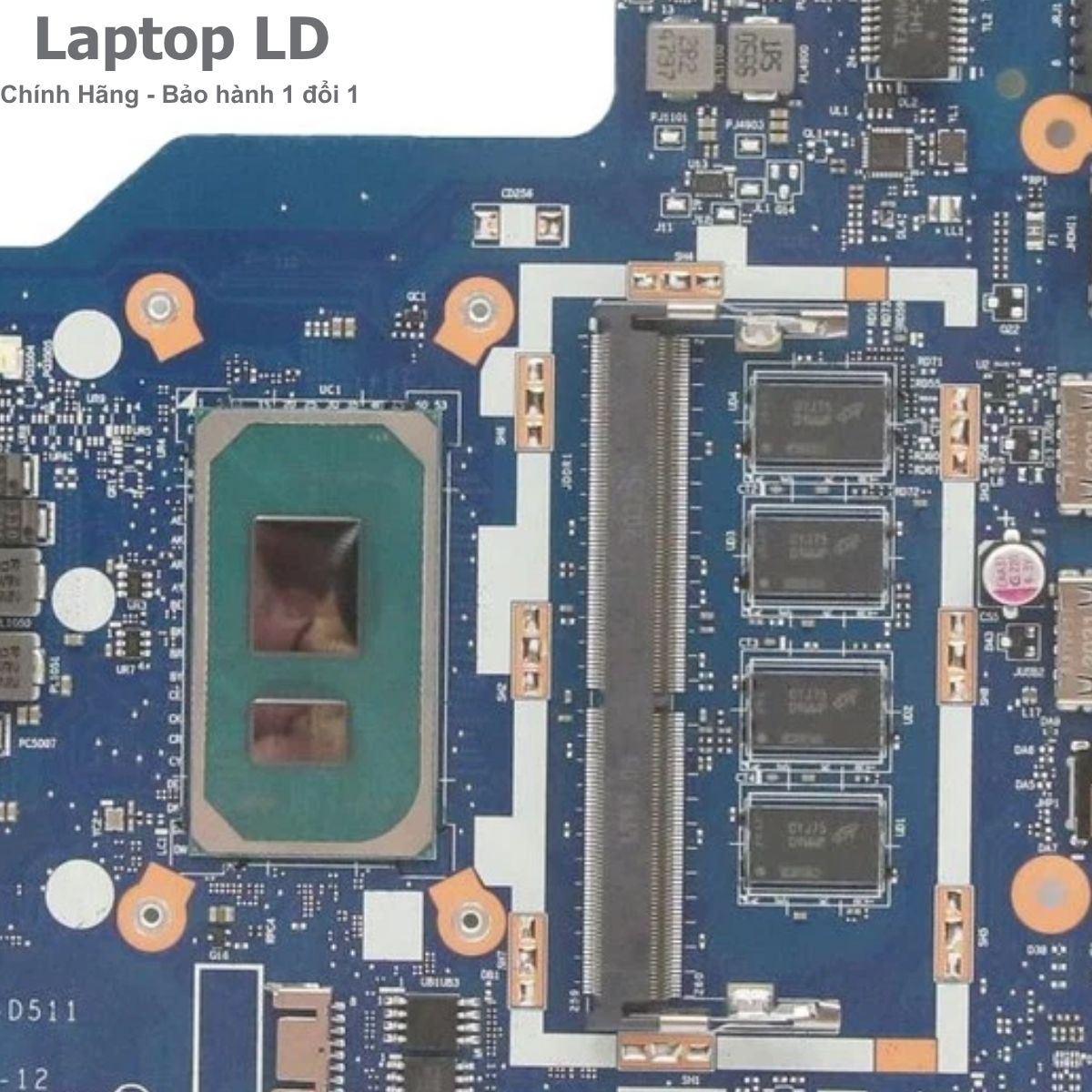

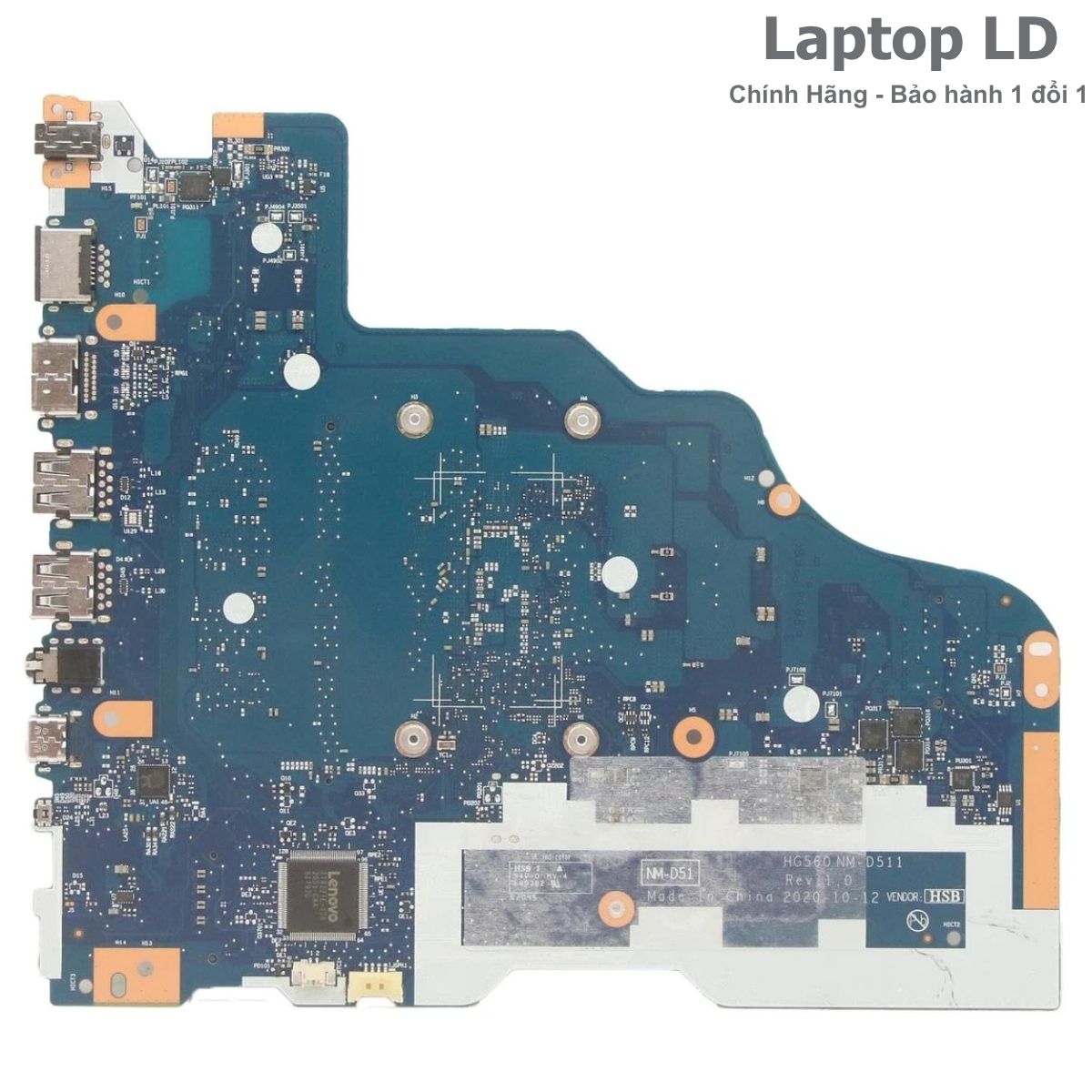

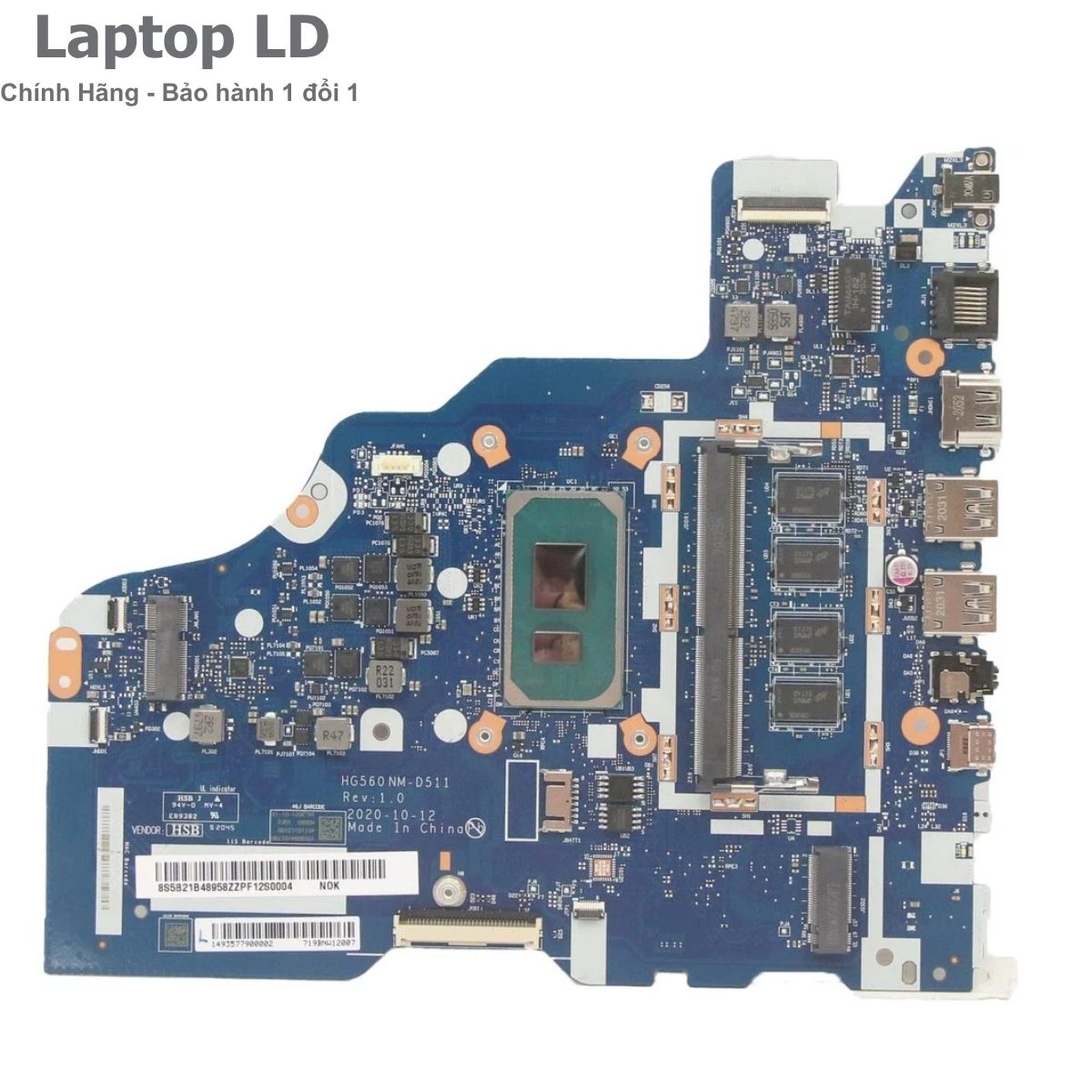

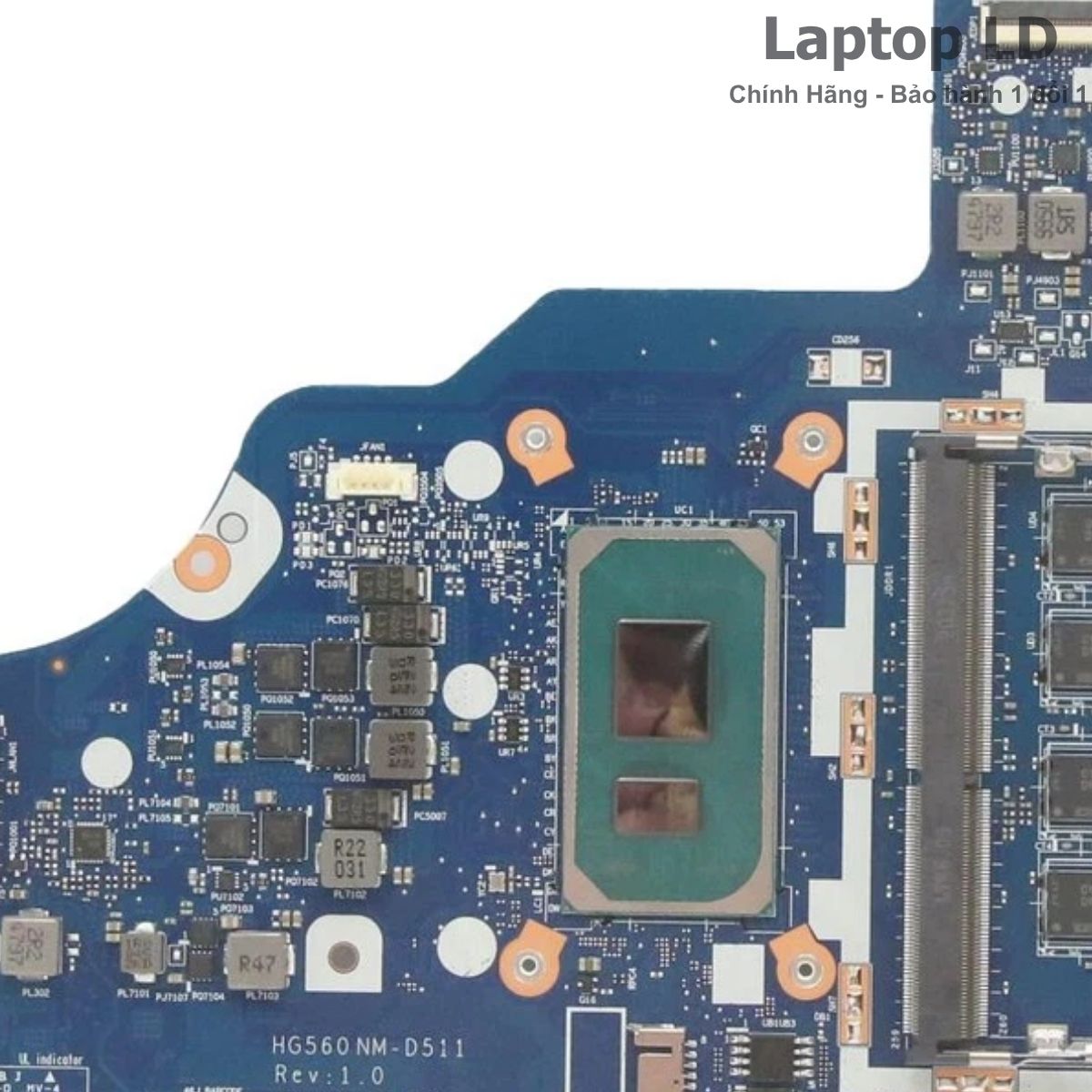

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Lenovo IdeaPad L3-15ITL6 (Type 82HL)
- Mã main / PCB
- NM-D511
- CPU / SoC
- Intel Core i5-1135G7
- RAM / bộ nhớ
- 4GB DDR4-2933 hàn trên main + 1 khe SO-DIMM; i5 hỗ trợ cấu hình Lenovo đến 12GB
- GPU / VGA
- Intel Iris Xe Graphics tích hợp
- SSD / lưu trữ
- M.2 NVMe PCIe 3.0 x4 + đầu nối ổ 2.5 inch SATA
- Cổng ngoài
- 2× USB-A 3.2 Gen 1; 1× USB-C 3.2 Gen 1 chỉ truyền dữ liệu; HDMI 1.4; RJ-45; jack 3.5mm; cổng nguồn tròn
- Không dây
- Wi-Fi 802.11ac 2×2 + Bluetooth 5.0 qua card M.2
Thông số kỹ thuật bổ sung
| Board revision | HG560 / NM-D511; tài liệu kỹ thuật ghi nhận Rev 1.0 và Rev 2.0 |
|---|---|
| OEM part / FRU / SPS / DP/N | Lenovo FRU 5B21B48957 cho bản Core i5-1135G7 + 4GB RAM hàn |
| Kết nối / I/O đặc trưng | USB-C 3.2 Gen 1 chỉ truyền dữ liệu; HDMI 1.4; 2 cổng USB-A 3.2 Gen 1; Gigabit Ethernet RJ-45; jack âm thanh 3.5mm; cổng nguồn tròn. |
| BIOS / firmware | BIOS dòng GFCN cho IdeaPad L3-15ITL6; tài liệu sửa chữa NM-D511 ghi nhận gói GFCN21WW cùng firmware SPI 16MB + 8MB. |
| Tản nhiệt / adapter | Adapter Lenovo 65W đầu tròn. Khi thay main cần lắp đúng cụm quạt/tản nhiệt và kiểm tra tiếp xúc heatsink trên CPU. |
| Ghi chú cấu hình | Phiên bản trong bài: HG560 NM-D511, Core i5-1135G7, 4GB DDR4-2933 hàn + 1 khe SO-DIMM, đồ họa tích hợp, FRU 5B21B48957. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản trong bài · Core i5 | Intel Core i5-1135G7 | 4GB DDR4 hàn + 1 khe SO-DIMM | NM-D511 · FRU 5B21B48957 |
| Bản Pentium Gold 7505 | Intel Pentium Gold 7505 | 4GB DDR4 hàn + 1 khe SO-DIMM | NM-D511 · FRU 5B21B48964 |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Máy không lên nguồn, không phản hồi nút nguồn | Adapter, jack nguồn tròn, mạch sạc, nguồn chờ hoặc khối nguồn trên main có thể gặp lỗi. | Kiểm tra adapter 65W tốt, jack nguồn, pin, dòng tiêu thụ và các đường nguồn chờ trước khi kết luận main lỗi. |
| Máy có nguồn nhưng không POST hoặc không lên hình | BIOS, RAM hàn/SO-DIMM, nguồn CPU, đường màn hình hoặc khối xử lý có thể gây lỗi. | Thử màn ngoài qua HDMI, tháo thử SO-DIMM rời, kiểm tra BIOS và các đường nguồn chính trước khi thay main. |
| Máy chỉ nhận 4GB RAM hoặc không nhận thanh SO-DIMM | Thanh RAM, khe SO-DIMM, chân tiếp xúc hoặc đường bộ nhớ trên main có thể bất thường. | Thử thanh DDR4-2933/3200 tương thích đã biết tốt, vệ sinh khe, kiểm tra BIOS nhận bộ nhớ và loại trừ lỗi RAM rời. |
| Không nhận SSD M.2 hoặc ổ 2.5 inch SATA | SSD/HDD, cáp SATA, khe M.2, nguồn lưu trữ hoặc đường PCIe/SATA trên main có thể liên quan. | Thử ổ tốt, kiểm tra cáp 2.5 inch và khe M.2, xác nhận nguồn cấp rồi kiểm tra BIOS trước khi kết luận lỗi main. |
| USB-C không sạc được máy | Đây có thể là nhầm chức năng cổng thay vì lỗi main vì USB-C trên L3-15ITL6 chỉ hỗ trợ truyền dữ liệu. | Sạc máy bằng cổng nguồn tròn 65W; chỉ kiểm tra USB-C về khả năng truyền dữ liệu và tình trạng chân cổng. |
| Mất HDMI, LAN hoặc một nhóm cổng USB | Cổng vật lý, nguồn cấp I/O, linh kiện bảo vệ hoặc đường tín hiệu trên main có thể hỏng. | Thử thiết bị và cáp tốt, kiểm tra từng cổng độc lập, quan sát chân socket và đo nguồn I/O trước khi xác định lỗi bo. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: NM-D511 có 4GB RAM hàn và một khe SO-DIMM; khi thay cần cô lập pin, lắp đúng cáp SATA/SSD M.2, card Wi-Fi, màn hình, bàn phím, touchpad và quạt. Dùng adapter 65W đầu tròn; USB-C của máy chỉ truyền dữ liệu.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Lenovo IdeaPad L3-15ITL6 NM-D511
Main NM-D511 có đúng cho Lenovo IdeaPad L3-15ITL6 i5-1135G7 không?
Có. Nguồn linh kiện đối chiếu bản NM-D511 / FRU 5B21B48957 với Lenovo IdeaPad L3-15ITL6 dùng Core i5-1135G7 và 4GB DDR4 hàn trên main. Laptop LD hỗ trợ đối chiếu thêm ảnh bo trước khi giao.
Main i5-1135G7 NM-D511 có sẵn bao nhiêu RAM?
Bản FRU 5B21B48957 có 4GB DDR4 hàn trên main và còn một khe SO-DIMM. Theo PSREF Lenovo, cấu hình i5/i7 của L3-15ITL6 được cung cấp tối đa 12GB, tương ứng 4GB hàn + 8GB SO-DIMM.
Intel Iris Xe trên i5-1135G7 có hoạt động đầy đủ không?
Lenovo ghi rõ Iris Xe cần bộ nhớ dual-channel. Nếu hệ thống chỉ chạy single-channel, phần đồ họa của i5-1135G7 sẽ hoạt động dưới tên Intel UHD Graphics; lắp thêm SO-DIMM phù hợp giúp hệ thống chạy dual-channel.
Main L3-15ITL6 hỗ trợ SSD và cổng kết nối nào?
Máy hỗ trợ một SSD M.2 NVMe PCIe 3.0 x4 và một ổ 2.5 inch SATA. Cổng ngoài gồm 2 USB-A 3.2 Gen 1, USB-C 3.2 Gen 1 chỉ truyền dữ liệu, HDMI 1.4, RJ-45, jack 3.5mm và cổng nguồn tròn.
