Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Lenovo IdeaPad Gaming 3-15ARH05 (Type 82EY)
- Mã main
- NM-D191 · GY535/GY536 Rev 1.0
- CPU
- AMD Ryzen 7 4800H · 8 nhân / 16 luồng · 2.9–4.2GHz
- GPU / VGA
- NVIDIA GeForce GTX 1650 4GB GDDR6 · AMD Radeon Graphics tích hợp
- RAM
- DDR4-3200 SO-DIMM · 2 khe · dual-channel; Lenovo cung cấp cấu hình đến 16GB
- Lưu trữ
- 1× M.2 PCIe NVMe 3.0 x4 (2242/2280) + 1× ổ 2.5 inch SATA
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

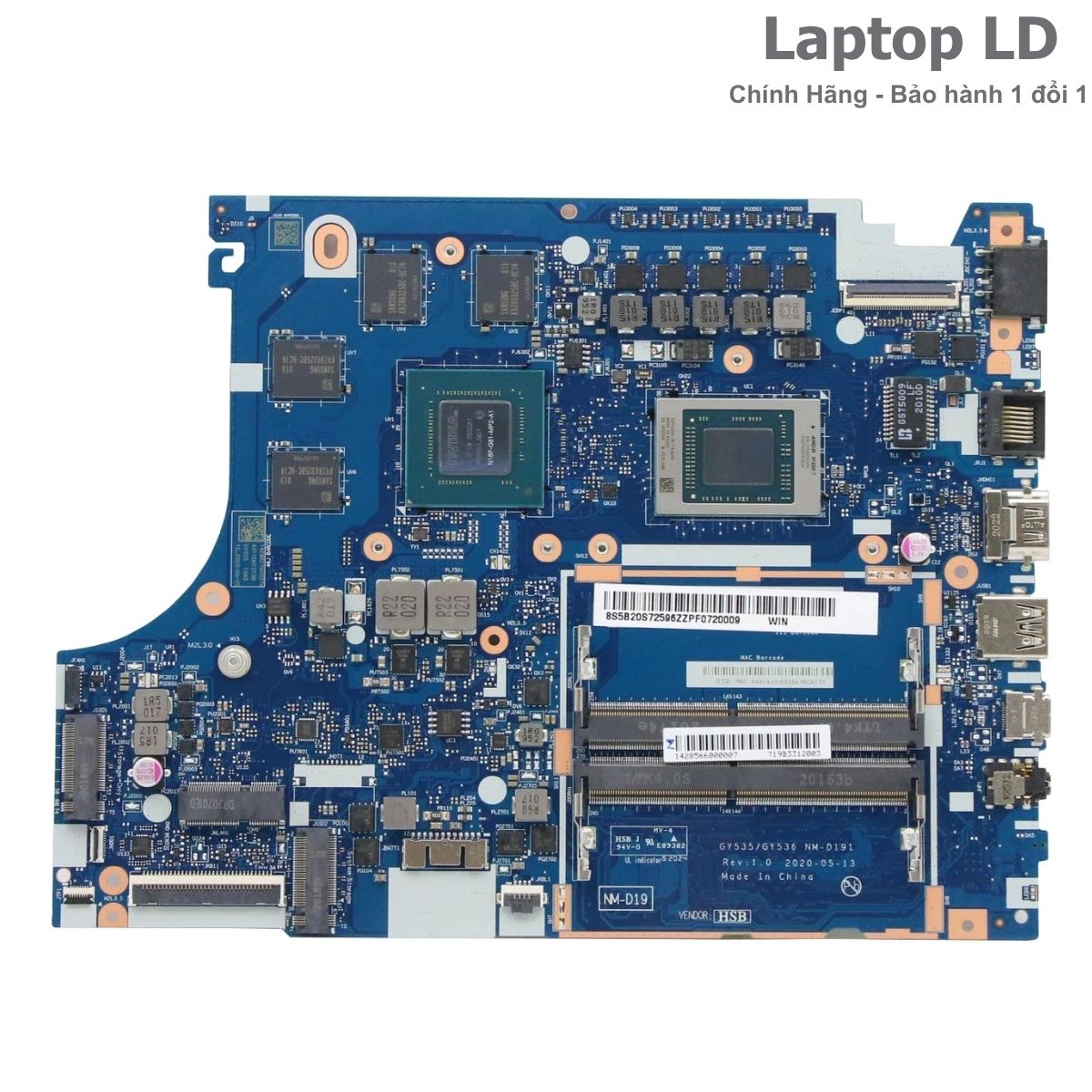

Main Lenovo IdeaPad Gaming 3-15ARH05 Ryzen 7 4800H GTX 1650 4GB | NM-D191
Mainboard dành cho Lenovo IdeaPad Gaming 3-15ARH05 Type 82EY, nền LCFC GY535/GY536 NM-D191. Phiên bản trong bài tích hợp AMD Ryzen 7 4800H và NVIDIA GeForce GTX 1650 4GB GDDR6 trên bo; RAM DDR4 SO-DIMM, SSD và card Wi-Fi là linh kiện rời.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu phiên bản từ ảnh main cũ, mã NM-D191, tem FRU và bố cục cổng trước khi giao để xác nhận đúng bản Ryzen 7 4800H + GTX 1650 4GB.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Bản Ryzen 7 4800H + GTX 1650 4GB dùng nền NM-D191, có 2 khe DDR4-3200 SO-DIMM, một khe M.2 NVMe PCIe 3.0 x4 và đầu nối ổ 2.5 inch SATA; USB-C 3.2 Gen 1 trên máy chỉ hỗ trợ truyền dữ liệu.

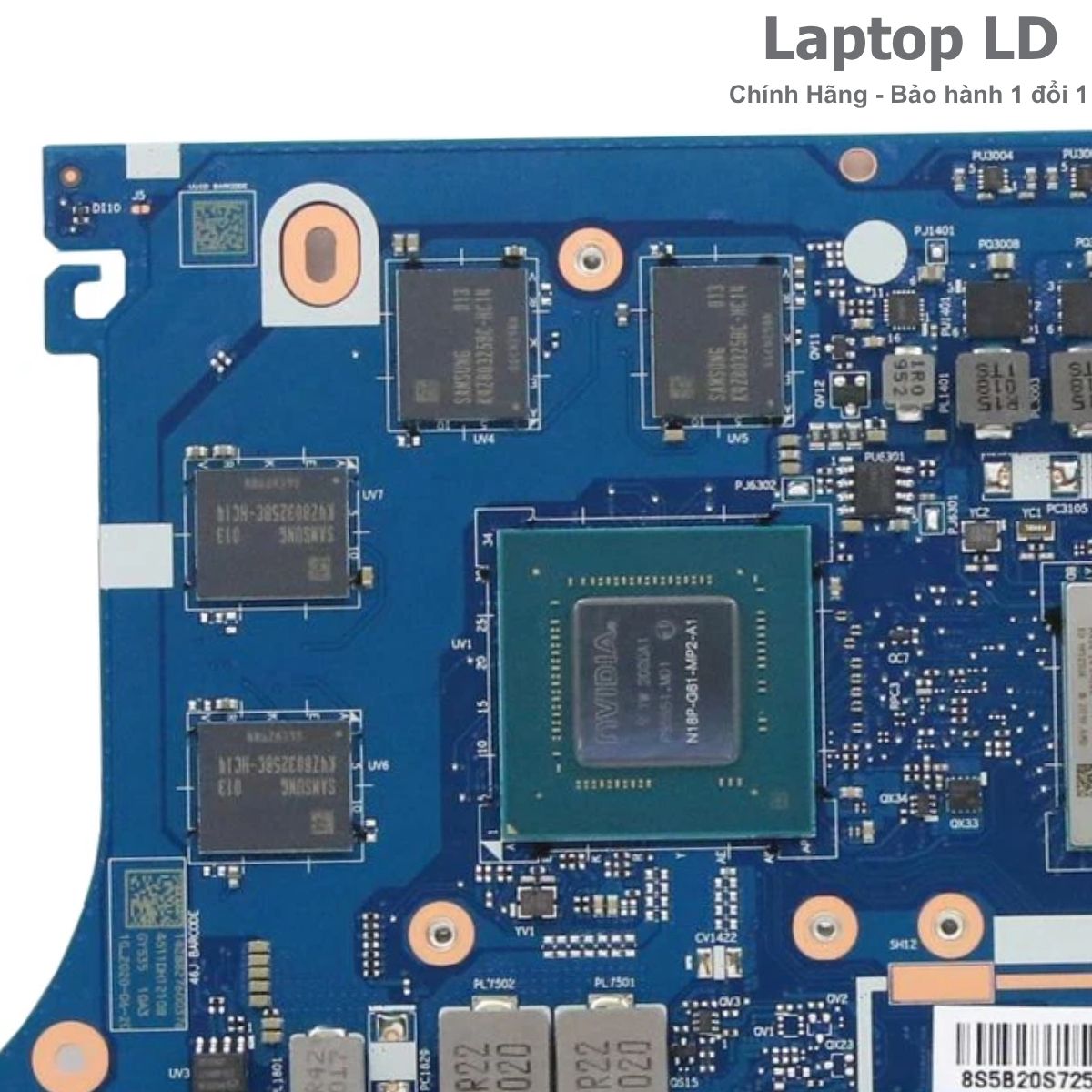

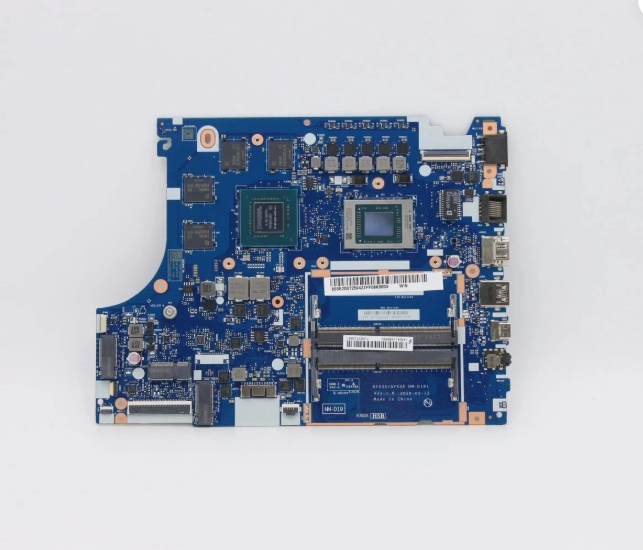

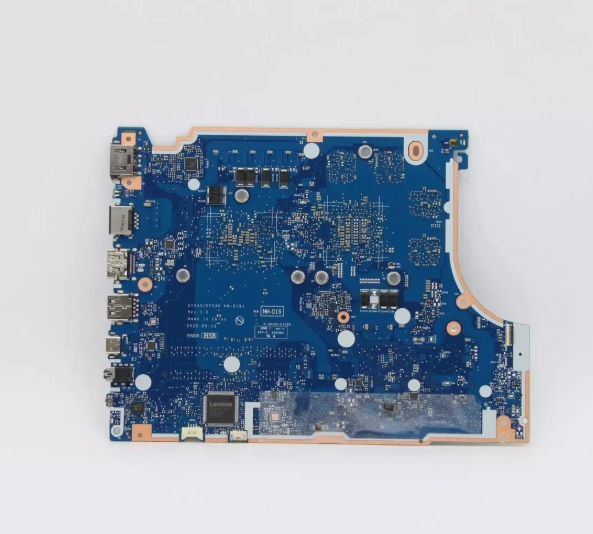

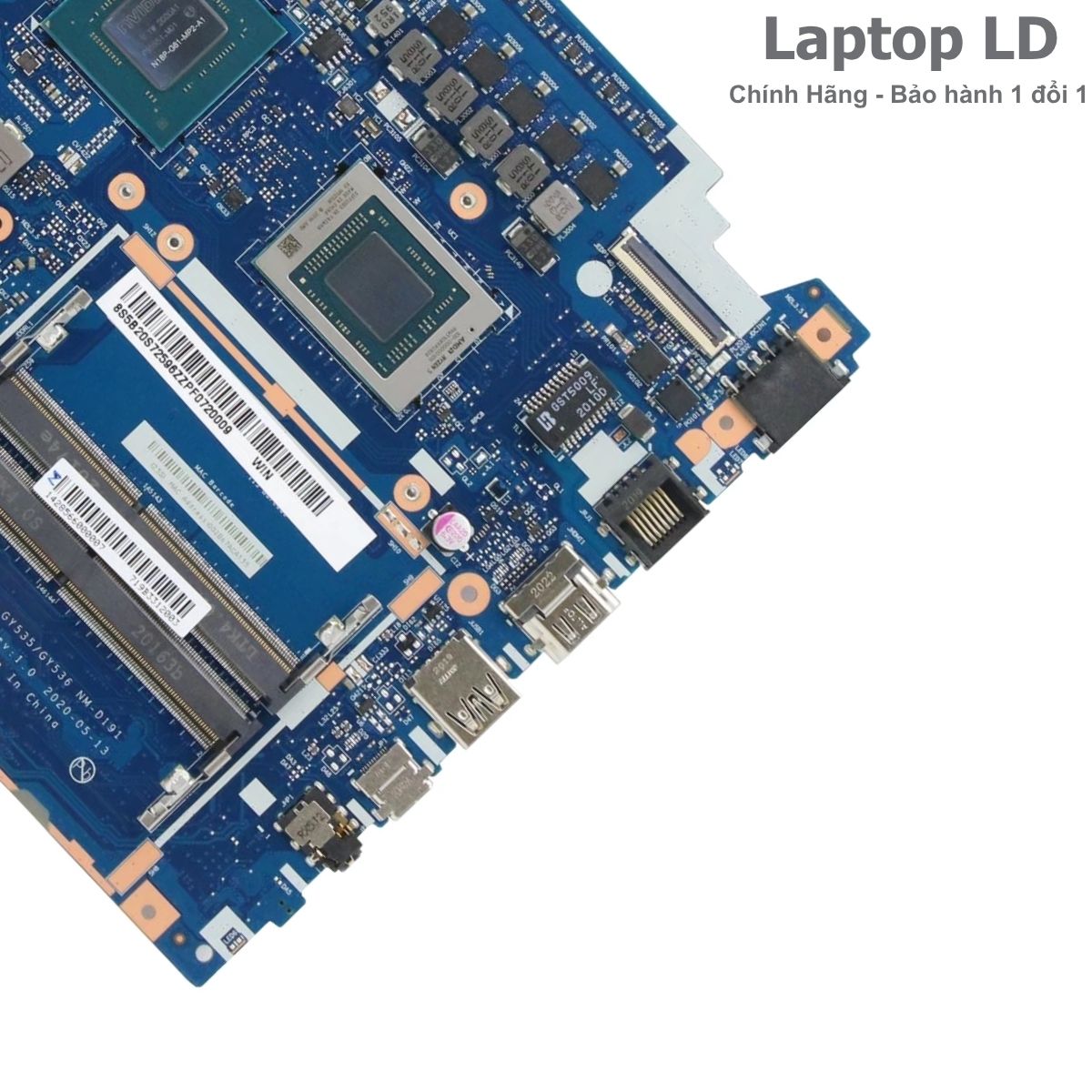

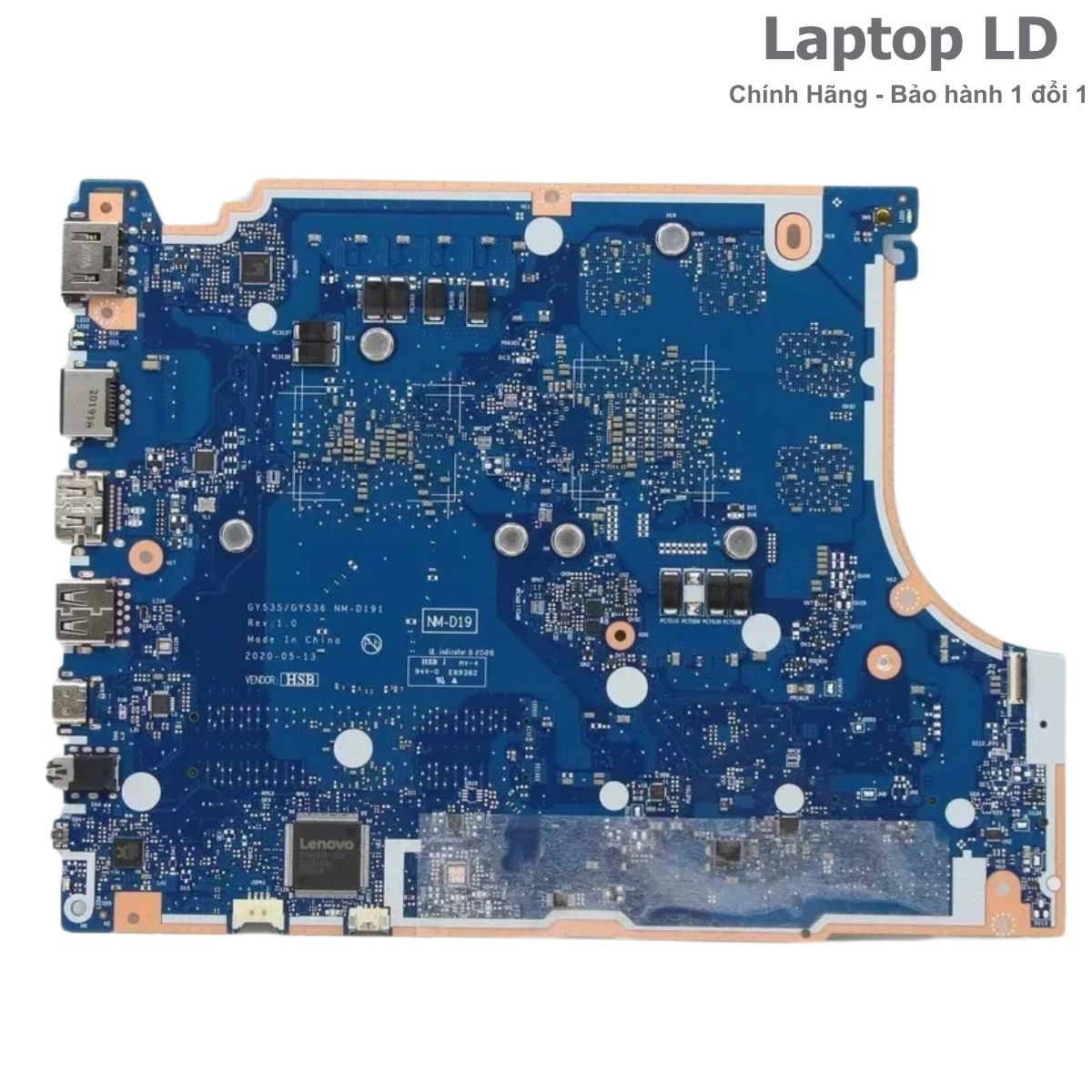

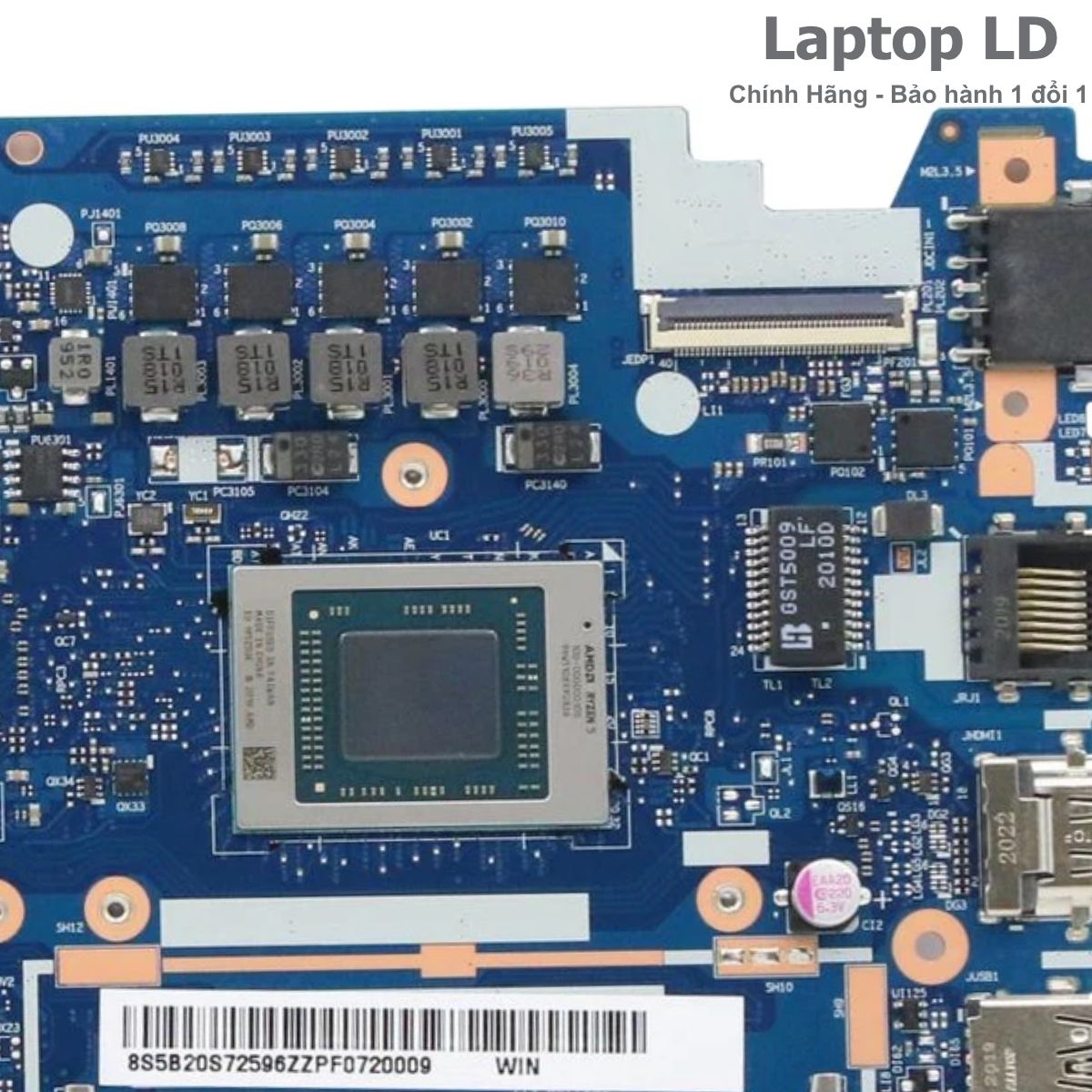

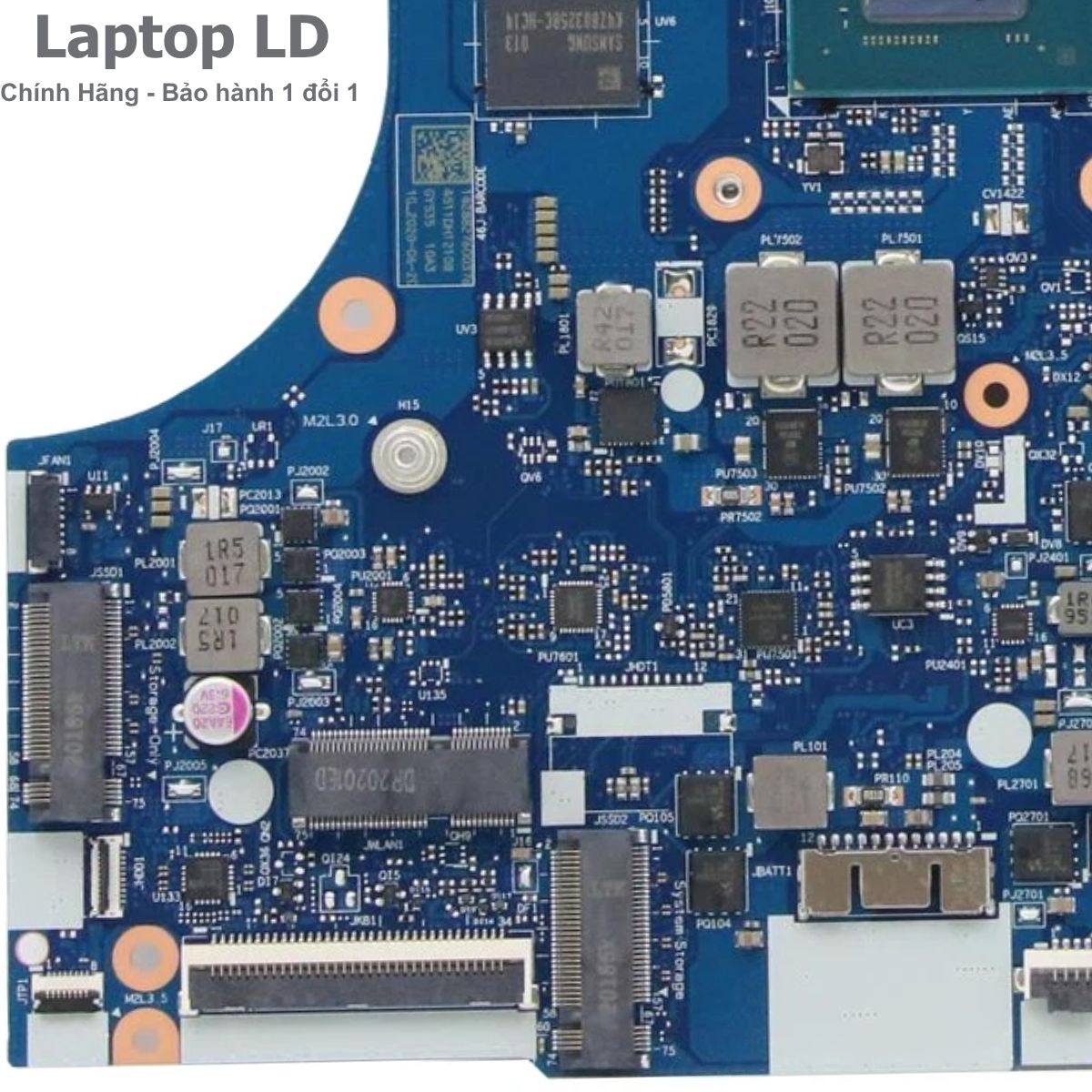

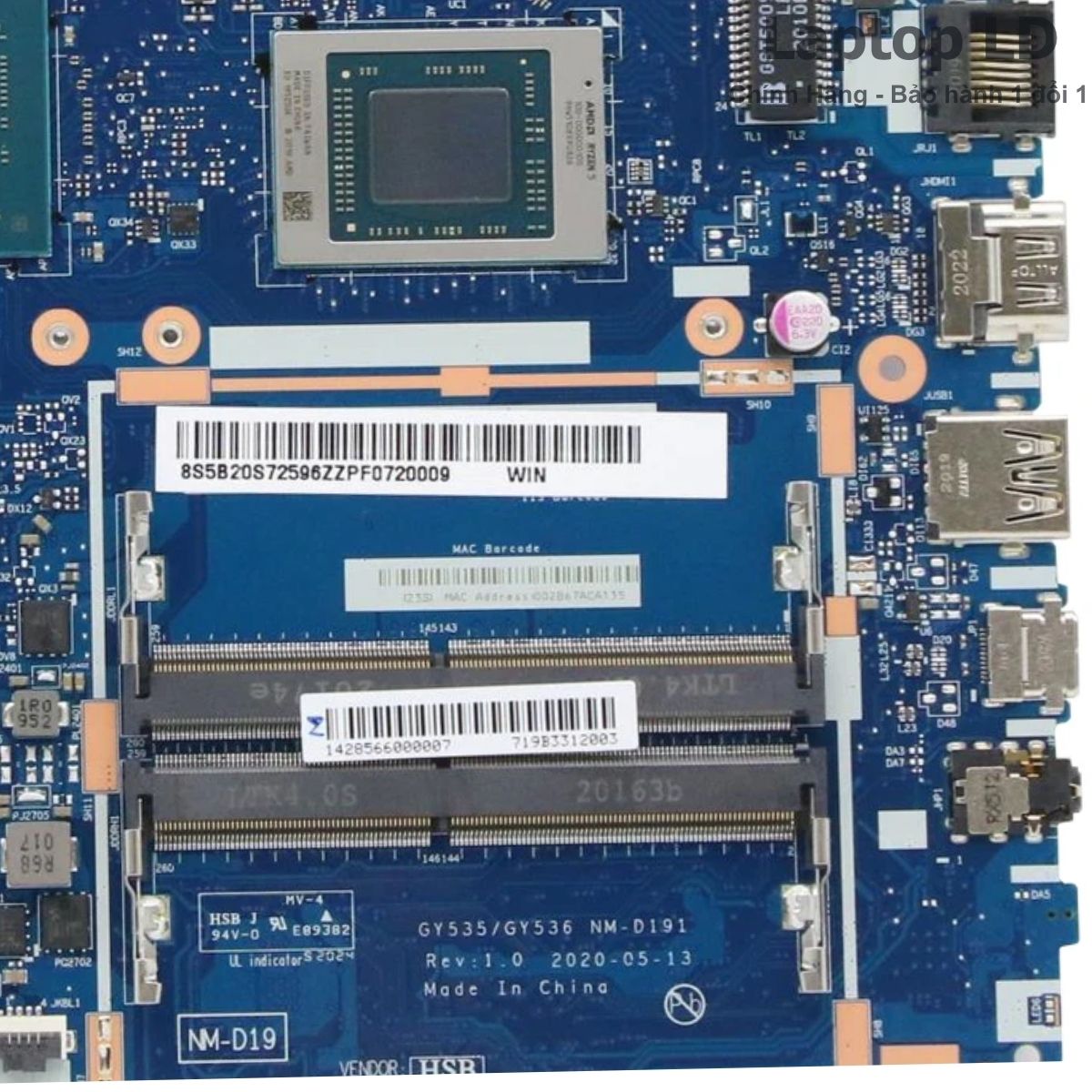

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Lenovo IdeaPad Gaming 3-15ARH05 (Type 82EY)
- Mã main / PCB
- NM-D191
- CPU / SoC
- AMD Ryzen 7 4800H · 8 nhân / 16 luồng · 2.9–4.2GHz
- RAM / bộ nhớ
- DDR4-3200 SO-DIMM · 2 khe · dual-channel; Lenovo cung cấp cấu hình đến 16GB
- GPU / VGA
- NVIDIA GeForce GTX 1650 4GB GDDR6 · AMD Radeon Graphics tích hợp
- SSD / lưu trữ
- 1× M.2 PCIe NVMe 3.0 x4 (2242/2280) + 1× ổ 2.5 inch SATA
- Cổng ngoài
- 2× USB-A 3.2 Gen 1; 1× USB-C 3.2 Gen 1 chỉ truyền dữ liệu; HDMI 2.0; RJ-45; jack 3.5mm; cổng nguồn slim-tip
- Không dây
- Wi-Fi 5 (802.11ac) 2×2 + Bluetooth 5.0 qua card M.2
Thông số kỹ thuật bổ sung
| Board revision | LCFC GY535/GY536 · NM-D191 Rev 1.0 |
|---|---|
| OEM part / FRU / SPS / DP/N | Lenovo FRU 5B20S72595 được ghi nhận cho bản Ryzen 7 4800H + GeForce GTX 1650 4GB |
| Kết nối / I/O đặc trưng | 2× USB-A 3.2 Gen 1; USB-C 3.2 Gen 1 chỉ truyền dữ liệu; HDMI 2.0; Gigabit Ethernet RJ-45; jack tai nghe/mic 3.5mm; cổng nguồn Lenovo slim-tip. |
| BIOS / firmware | BIOS ID FCCN cho IdeaPad Gaming 3-15ARH05; Lenovo công bố gói FCCN21WW. Khi xử lý firmware cần dùng đúng nền 82EY / NM-D191. |
| Tản nhiệt / adapter | Adapter Lenovo 135W slim-tip 3-pin. Khi thay main cần lắp đúng cụm tản nhiệt, keo/pad nhiệt cho Ryzen 7 4800H và GTX 1650 rồi kiểm tra nhiệt độ sau lắp. |
| Ghi chú cấu hình | Phiên bản trong bài: IdeaPad Gaming 3-15ARH05 Type 82EY, Ryzen 7 4800H, GTX 1650 4GB GDDR6, bo GY535/GY536 NM-D191 Rev 1.0; RAM dùng 2 khe DDR4 SO-DIMM. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản trong bài · Ryzen 7 4800H + GTX 1650 | AMD Ryzen 7 4800H · 8 nhân / 16 luồng | 2 khe DDR4-3200 SO-DIMM · dual-channel | NM-D191 · FRU 5B20S72595 · GTX 1650 4GB GDDR6 |
| Bản Ryzen 5 4600H + GTX 1650 | AMD Ryzen 5 4600H · 6 nhân / 12 luồng | 2 khe DDR4-3200 SO-DIMM · dual-channel | NM-D191 · FRU 5B20S72596 được ghi nhận cho Ryzen 5 4600H + GTX 1650 4GB |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Máy không lên nguồn, bấm nút nguồn không phản hồi | Adapter, jack nguồn, mạch sạc, nguồn chờ hoặc khối nguồn chính trên main có thể gặp lỗi. | Kiểm tra adapter 135W tốt, jack nguồn, pin, dòng tiêu thụ và các đường nguồn chờ trước khi kết luận main lỗi. |
| Máy có nguồn nhưng không POST hoặc không lên hình | BIOS, RAM SO-DIMM, nguồn CPU/GPU, Ryzen 7 4800H, GTX 1650 hoặc đường tín hiệu màn hình có thể liên quan. | Thử từng thanh/khe RAM, kiểm tra màn ngoài qua HDMI, rà BIOS và các đường nguồn CPU/GPU trước khi quyết định thay bo. |
| Sọc hình, treo game hoặc lỗi khi chạy tải đồ họa | GTX 1650, VRAM GDDR6, nguồn GPU hoặc hệ thống tản nhiệt có thể gây hiện tượng mất ổn định. | Kiểm tra driver, thử tải GPU có kiểm soát, theo dõi nhiệt độ và đo các đường nguồn GPU/VRAM để khoanh vùng. |
| Không nhận RAM hoặc chỉ hoạt động một khe SO-DIMM | Thanh RAM, khe SO-DIMM, chân tiếp xúc, đường bộ nhớ hoặc bộ điều khiển nhớ trong CPU có thể bất thường. | Thử RAM DDR4-3200 đã biết tốt trên từng khe, vệ sinh tiếp xúc và kiểm tra BIOS nhận bộ nhớ trước khi quy lỗi main. |
| Không nhận SSD M.2 hoặc ổ 2.5 inch SATA | SSD/HDD, cáp SATA, socket M.2, nguồn lưu trữ hoặc đường PCIe/SATA trên main có thể liên quan. | Thử ổ đã biết tốt, kiểm tra cáp SATA và khe M.2, xác nhận nguồn cấp và BIOS nhận thiết bị trước khi kết luận bo. |
| Mất HDMI, LAN, USB hoặc USB-C không hoạt động dữ liệu | Cổng vật lý, linh kiện bảo vệ, nguồn I/O hoặc đường tín hiệu trên main có thể hỏng; USB-C của model này không có chức năng sạc. | Thử cáp và thiết bị tốt, kiểm tra từng cổng độc lập, quan sát chân socket và đo nguồn I/O; USB-C chỉ kiểm tra chức năng truyền dữ liệu. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: NM-D191 tích hợp Ryzen 7 4800H và GTX 1650 trên bo, còn RAM/SSD là linh kiện rời. Khi thay cần ngắt adapter, cô lập pin, chuyển đúng RAM/SSD/card Wi-Fi, lắp cáp màn hình, bàn phím, touchpad, quạt và cụm tản nhiệt; dùng adapter 135W slim-tip và kiểm tra nhiệt CPU/GPU sau lắp.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Lenovo IdeaPad Gaming 3-15ARH05 NM-D191
Main NM-D191 có đúng cho Lenovo IdeaPad Gaming 3-15ARH05 Ryzen 7 4800H GTX 1650 không?
Có. Nền LCFC GY535/GY536 NM-D191 được dùng cho IdeaPad Gaming 3-15ARH05 Type 82EY; phiên bản trong bài là Ryzen 7 4800H kết hợp GeForce GTX 1650 4GB GDDR6. Laptop LD hỗ trợ đối chiếu thêm tem FRU và ảnh bo trước khi giao.
Ryzen 7 4800H và GTX 1650 trên main này có thông số chính gì?
Ryzen 7 4800H có 8 nhân, 16 luồng, xung 2.9GHz và boost tối đa 4.2GHz. GPU rời là NVIDIA GeForce GTX 1650 với 4GB GDDR6; CPU đồng thời có AMD Radeon Graphics tích hợp.
RAM của IdeaPad Gaming 3-15ARH05 có nâng cấp được không?
Có. Máy có hai khe DDR4-3200 SO-DIMM và hỗ trợ dual-channel. PSREF Lenovo ghi nhận các cấu hình hãng cung cấp đến 16GB; RAM là module rời, không hàn chết trên main.
Main 15ARH05 hỗ trợ SSD và cổng kết nối nào?
Máy hỗ trợ một SSD M.2 NVMe PCIe 3.0 x4 dạng 2242/2280 và một ổ 2.5 inch SATA. Cổng ngoài gồm 2 USB-A 3.2 Gen 1, USB-C 3.2 Gen 1 chỉ truyền dữ liệu, HDMI 2.0, RJ-45, jack 3.5mm và cổng nguồn slim-tip.
