Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Lenovo IdeaPad B490 / B480
- Mã main
- LA48 / LA480 / 11264-1M
- CPU
- CPU Intel rời Socket G2)
- GPU / VGA
- Intel HD Graphics qua CPU; LA48 có biến thể GPU NVIDIA rời
- RAM
- 2 khe SO-DIMM DDR3
- Lưu trữ
- SATA 2.5″ + mSATA
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main Lenovo IdeaPad B490 / B480 | LA48 11264-1M
Mainboard Wistron LA48 / LA480 mã 11264-1M dùng trên Lenovo B490 và B480. Nền bo sử dụng chipset Intel HM77, CPU dạng socket rời, RAM DDR3 và hệ lưu trữ SATA; đây là dòng main có nhiều revision và có cả biến thể đồ họa tích hợp lẫn GPU rời.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, mã 11264-1M, revision 48.4TD06/07, tem part và khu vực GPU/VRAM để chọn đúng bo cho B490 hoặc B480 trước khi giao.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: CPU là linh kiện rời trên socket, không hàn cố định vào bo. Khi thay main, Laptop LD đối chiếu revision, bố trí cổng và phiên bản đồ họa của máy để giữ nguyên khả năng tương thích với tản nhiệt và cáp kết nối.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Lenovo IdeaPad B490 / B480
- Mã main / PCB
- LA48 / LA480 / 11264-1M
- CPU / SoC
- CPU Intel rời Socket G2 (rPGA988B)
- RAM / bộ nhớ

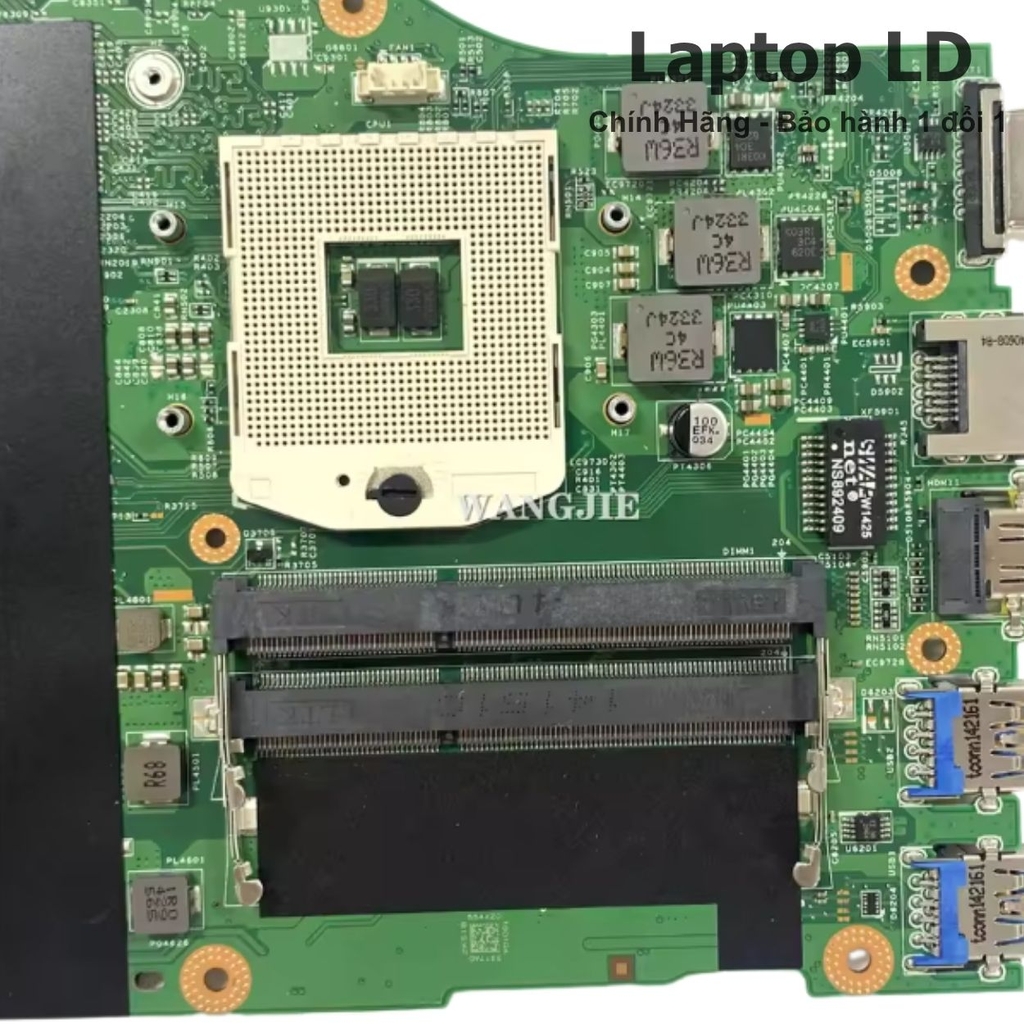

- 2 khe SO-DIMM DDR3
- GPU / VGA
- Intel HD Graphics qua CPU; LA48 có biến thể GPU NVIDIA rời
- SSD / lưu trữ
- SATA 2.5″ + mSATA
- Cổng ngoài
- 2× USB 2.0; 2× USB 3.0; HDMI; VGA; RJ45 Gigabit Ethernet; audio combo 3.5mm; đầu đọc thẻ 4-trong-1; cổng nguồn.
- Không dây
- Card WLAN rời; Bluetooth có trên một số máy B490/B480 và phụ thuộc module không dây lắp trong máy.
Thông số kỹ thuật bổ sung

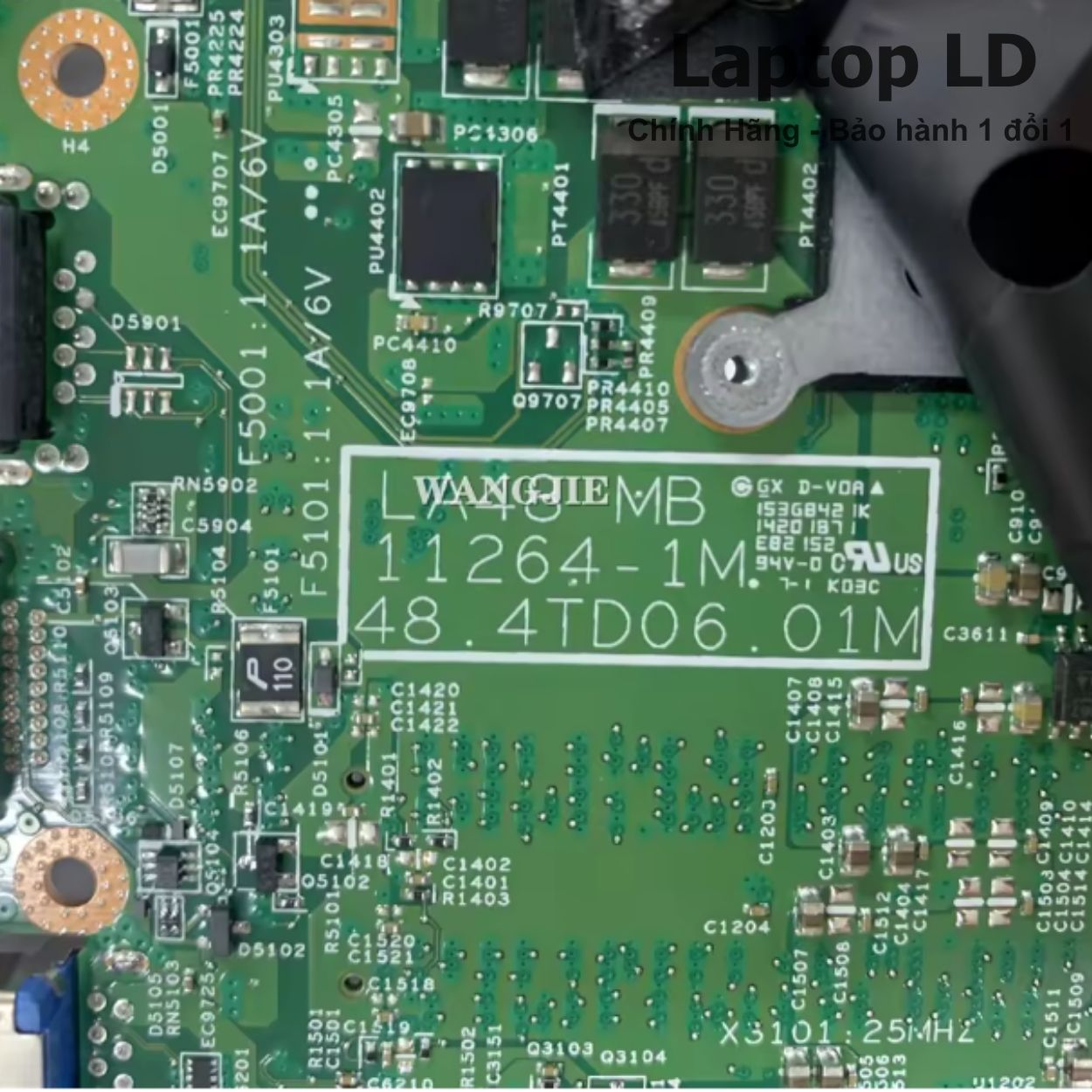

| Board revision | Wistron LA48 / LA480, motherboard 11264-1M. Các revision được ghi nhận gồm 48.4TD06.01M và 48.4TD07.01M; bộ tài liệu kỹ thuật LA48 cũng được nhận diện với mã RSD 0106. |
|---|---|
| OEM part / FRU / SPS / DP/N | Mã nhận diện bo ưu tiên là 11264-1M cùng platform LA48/LA480. Khi bo có tem Lenovo FRU/part, Laptop LD đối chiếu thêm tem này với main cũ để xác nhận đúng bản. |
| Kết nối / I/O đặc trưng | 2 khe SO-DIMM DDR3; SATA cho ổ 2.5″; đường mSATA; HDMI, VGA, RJ45, USB 2.0/3.0, audio và các đầu nối cho màn hình, bàn phím, touchpad, quạt và nguồn. |
| BIOS / firmware | Nền LA48 11264-1M có các bộ BIOS main 8MB và EC/firmware 4MB được lưu hành cho B480/B490. Khi xử lý BIOS cần dùng đúng file theo model và revision của bo. |
| Tản nhiệt / adapter | CPU, quạt/tản nhiệt và adapter là linh kiện rời. Khi thay bo cần giữ đúng cụm tản nhiệt của phiên bản CPU/GPU đang dùng và kiểm tra tiếp xúc tản nhiệt trước khi chạy tải. |
| Ghi chú cấu hình | 11264-1M là mã nền bo, không khóa vào một model CPU duy nhất. CPU lắp rời trên socket; khu vực đồ họa có phiên bản dùng Intel HD từ CPU và phiên bản có GPU NVIDIA rời, vì vậy revision và population linh kiện là tiêu chí nhận diện quan trọng. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| LA48 11264-1M — bản đồ họa tích hợp | CPU Intel Socket G2 · Intel HD Graphics từ CPU | 2 khe SO-DIMM DDR3 | Khớp 11264-1M, revision và bố trí linh kiện; khu vực GPU rời không được populate. |
| LA48 11264-1M — bản GPU rời | CPU Intel Socket G2 + GPU NVIDIA rời | 2 khe SO-DIMM DDR3 | Cùng nền LA48 nhưng có cụm GPU/VRAM và yêu cầu tản nhiệt tương ứng; Laptop LD hỗ trợ đối chiếu main cũ trước khi giao. |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn, bấm nút nguồn không phản ứng | Adapter, jack DC-in, nguồn chờ, EC, BIOS hoặc chạm chập trên main. | Thử adapter và jack nguồn tốt, tháo pin và thiết bị rời, đo nguồn vào và các rail chờ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình hoặc không POST | RAM, socket CPU, BIOS, cáp/màn hình, nguồn CPU hoặc lỗi chipset/GPU. | Thử từng thanh RAM tốt, kiểm tra CPU/socket, xuất hình qua màn ngoài và theo dõi trạng thái POST để tách lỗi màn hình khỏi lỗi bo. |
| Không nhận RAM hoặc chỉ nhận một khe | Thanh RAM, khe SO-DIMM, đường nguồn/tín hiệu RAM hoặc tiếp xúc CPU socket. | Đổi chéo RAM tốt giữa hai khe, vệ sinh tiếp điểm và kiểm tra chân socket CPU trước khi khoanh vùng mạch RAM. |
| Không nhận ổ SATA hoặc mSATA | Ổ lưu trữ, socket/cáp SATA, khe mSATA, nguồn cấp hoặc đường tín hiệu chipset. | Thử ổ tốt, kiểm tra cáp/socket và BIOS; kiểm tra riêng đường SATA và mSATA để xác định vị trí lỗi. |
| Mất LAN, USB, HDMI hoặc VGA | Cổng vật lý, nguồn I/O, controller, đường tín hiệu hoặc chipset. | Kiểm tra từng cổng bằng thiết bị tốt, quan sát chân cổng và đo nguồn cấp trước khi xử lý controller hoặc chipset. |
| Treo, tự tắt hoặc lỗi hình khi chạy tải | Tản nhiệt, CPU, GPU rời trên phiên bản có NVIDIA, nguồn VCORE/VGA hoặc BIOS. | Vệ sinh tản nhiệt, kiểm tra quạt và keo tản nhiệt; theo dõi nhiệt độ, nguồn và tải CPU/GPU để phân biệt lỗi nhiệt với lỗi phần cứng trên main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, tháo pin và chống tĩnh điện trước khi thao tác. Chuyển CPU, RAM, ổ lưu trữ, card WLAN và cụm tản nhiệt sang bo thay thế; xác nhận đúng LA48/LA480 11264-1M, revision và phiên bản đồ họa. Sau lắp vào BIOS kiểm tra CPU/RAM/ổ, sau đó thử màn hình, LAN, USB, HDMI, VGA, âm thanh, sạc và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Lenovo IdeaPad B490 / B480 LA48 11264-1M
Main LA48 11264-1M có dùng cho cả Lenovo B490 và B480 không?
Có tài liệu schematic nhận diện Wistron LA48 / LA480 11264-1M cho cả B480 và B490. Laptop LD đối chiếu revision, vị trí cổng và phiên bản đồ họa với main cũ trước khi giao.
CPU trên main B490 / B480 11264-1M có hàn chết không?
Không. Nền LA48 dùng CPU Intel dạng socket rời; tài liệu bảo trì Lenovo cũng tách CPU thành một hạng mục tháo lắp riêng sau cụm tản nhiệt. Khi thay main có thể chuyển CPU phù hợp từ bo cũ sang.
Main B490 có hỗ trợ ổ mSATA không?
Tài liệu Lenovo B490 ghi nhận ổ 2.5-inch SATA và mSATA SSD trên một số máy, mSATA được dùng cho cache trong cấu hình nguyên bản. Khi nâng hoặc chuyển ổ cần kiểm tra khe và BIOS của máy đang sử dụng.
Main được kiểm tra và bảo hành như thế nào?
Main được kiểm tra nguồn, POST/BIOS, nhận CPU, RAM, ổ lưu trữ, hình ảnh, LAN và các cổng chính trước khi giao. Laptop LD áp dụng bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai và hỗ trợ đối chiếu main cũ trước khi lắp.
