Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Lenovo IdeaPad 720S-13IKB
- Mã main
- NM-B491 · Rev 1.0
- CPU
- Intel Core i5-8250U
- GPU / VGA
- Intel UHD Graphics 620
- RAM
- 8GB DDR4 onboard
- Lưu trữ
- M.2 PCIe SSD
Main zin nguyên bản Đã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main Lenovo IdeaPad 720S-13IKB | CPU i5-8250U | RAM 8GB | Intel UHD 620 | NM-B491
Mainboard dành cho Lenovo IdeaPad 720S-13IKB Type 81BV, nền ES322 / ES323 NM-B491 Rev 1.0, tích hợp Intel Core i5-8250U, Intel UHD Graphics 620 và 8GB DDR4 onboard. Lenovo xác nhận cấu hình i5-8250U 8GB có đồ họa tích hợp, SSD PCIe; service part 5B20Q38982 được mô tả là i5-8250U UMA 8GB cho Type 81BV. Dòng máy có hai USB-A 3.0, hai USB-C trong đó một cổng hỗ trợ Thunderbolt 3, sạc USB-C và không có HDMI/RJ-45 tích hợp.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, mã ES322/ES323 NM-B491 Rev 1.0 và tem Lenovo FRU trước khi giao. Với cấu hình i5-8250U + RAM 8GB, dữ liệu part và board-level hiện khớp NM-B491 của Type 81BV; NM-B331 là nền DS321 của Type 81A8 đời Kaby Lake cũ hơn.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Lenovo bán trực tiếp cấu hình Type 81BV i5-8250U / 8GB / 256GB SSD / đồ họa tích hợp. FRU 5B20Q38982 được mô tả “I58250U UMA D8G” và các listing service khác ghi nhận 5B20Q38983 cho cùng CPU. Vì vậy bài i5-8250U 8GB nên dùng NM-B491, không gắn NM-B331 khi chưa có ảnh main thật chứng minh ngược lại.

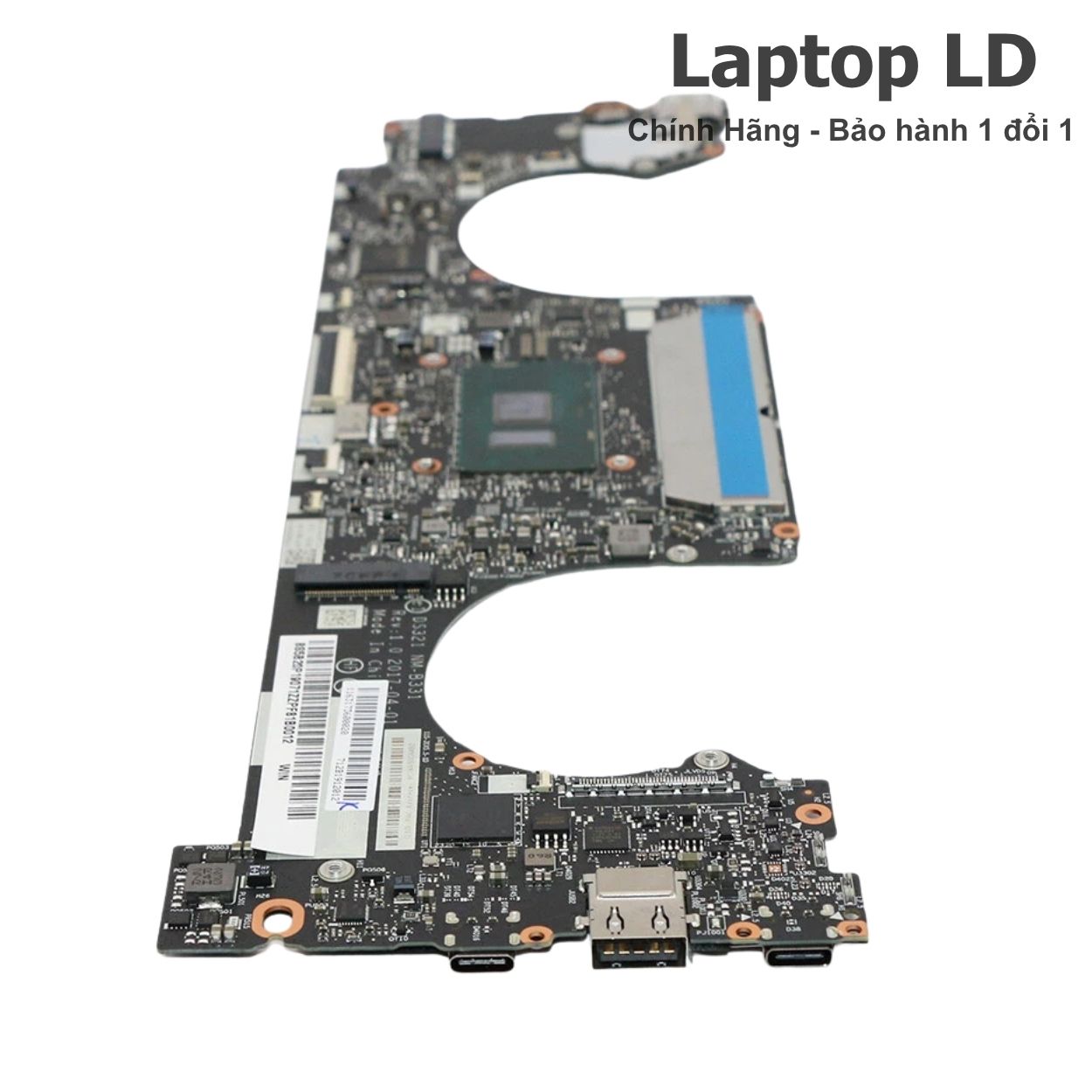

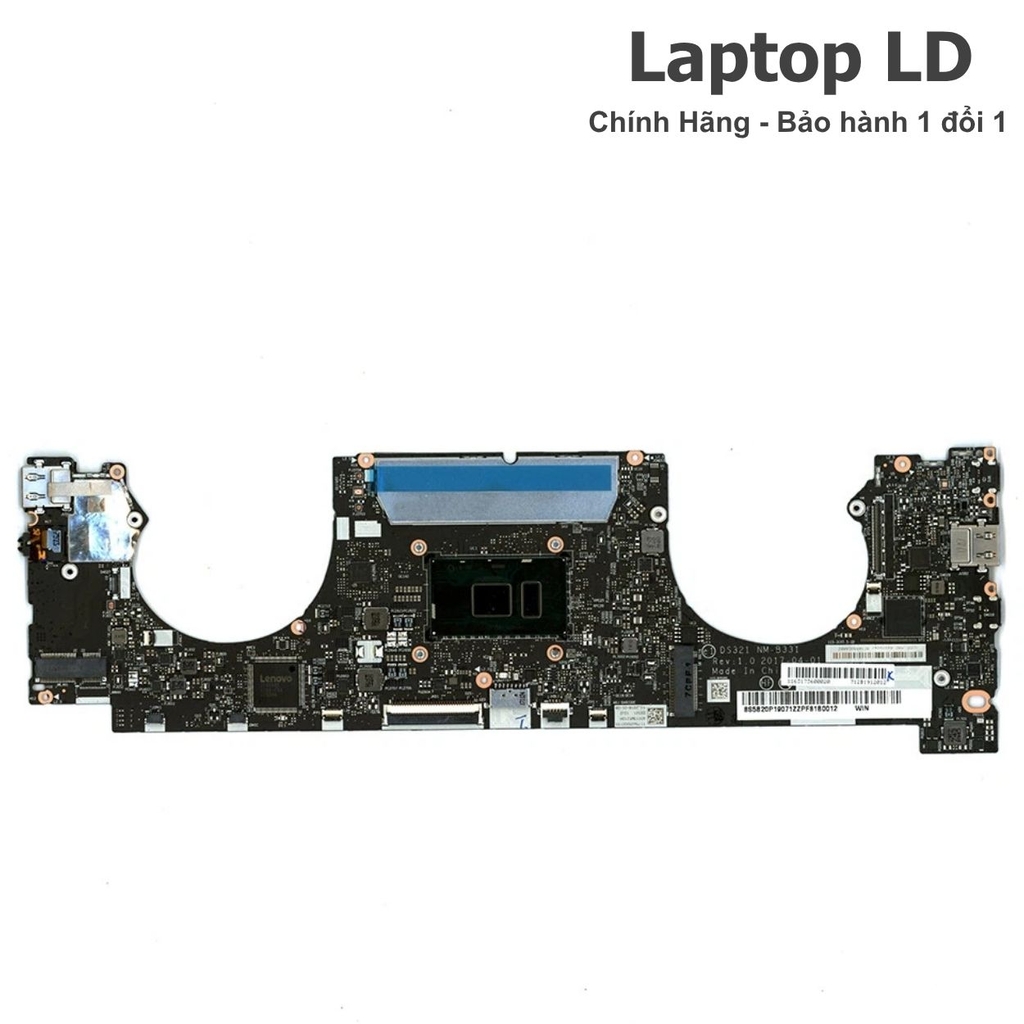

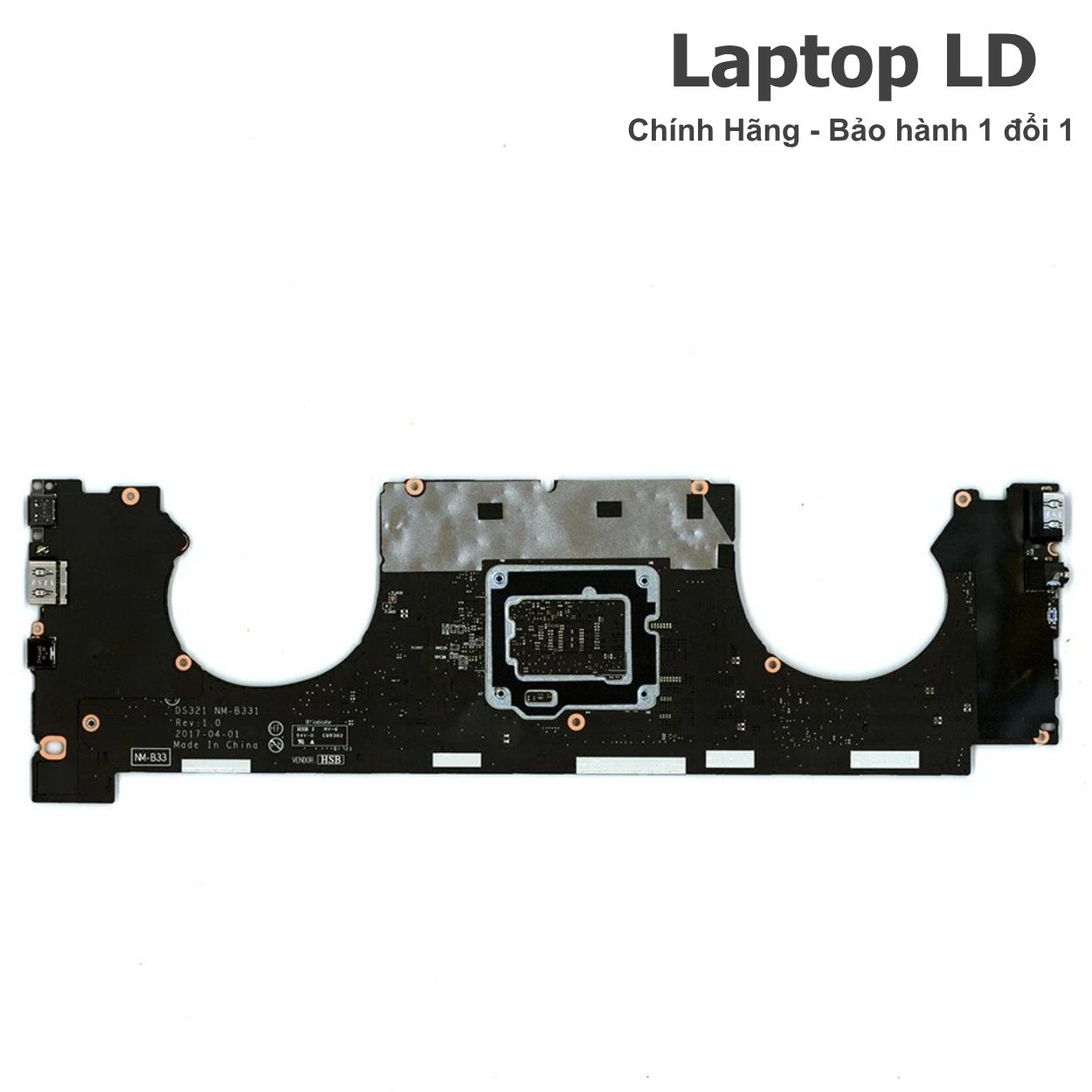

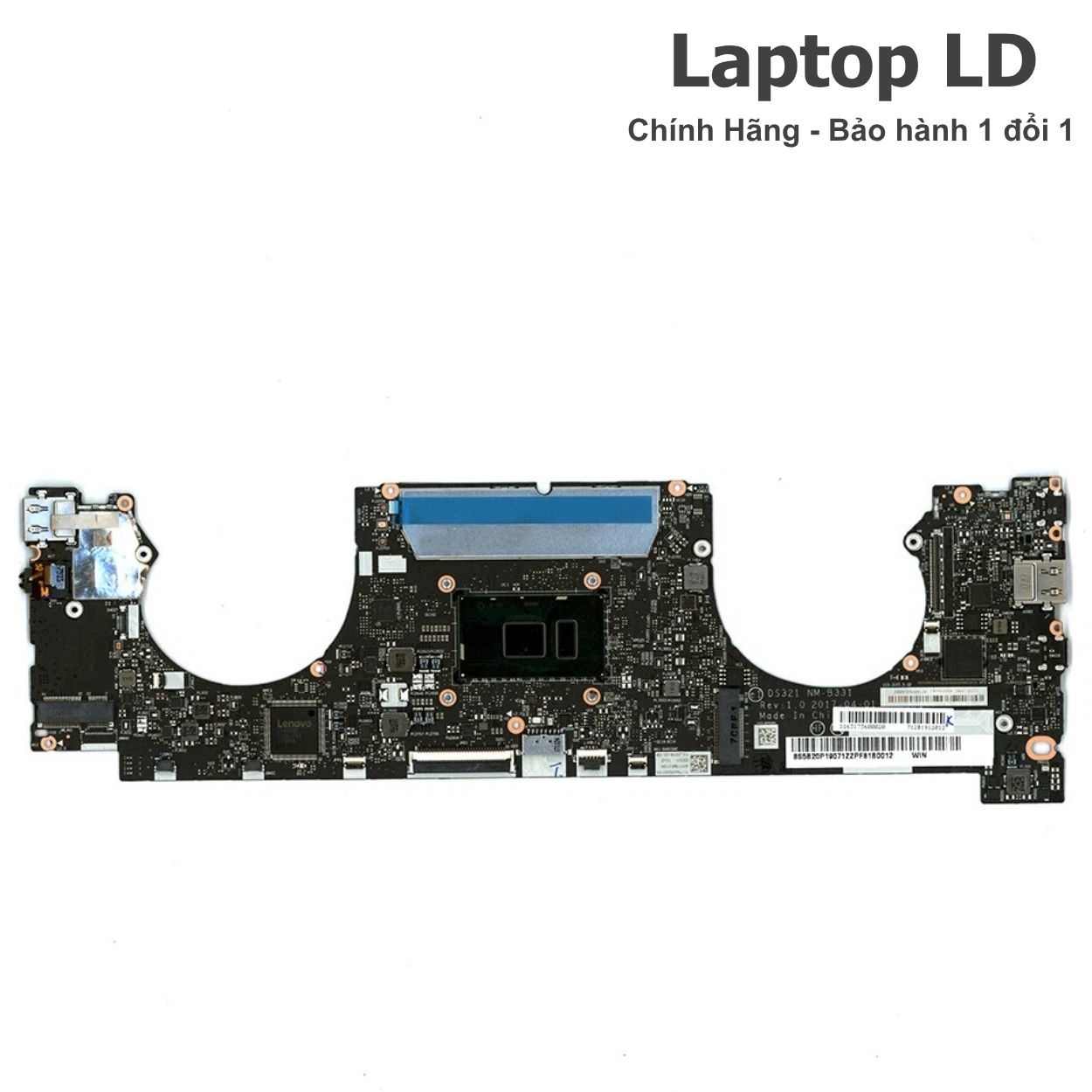

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Lenovo IdeaPad 720S-13IKB · Type 81BV
- Mã main / PCB
- ES322 / ES323 · NM-B491
- CPU / SoC
- Intel Core i5-8250U · 4 nhân 8 luồng · 1.60–3.40GHz · 6MB Cache
- RAM / bộ nhớ
- 8GB DDR4 onboard · tối đa 8GB · không có khe nâng cấp
- GPU / VGA
- Intel UHD Graphics 620 · UMA, không có GPU rời
- SSD / lưu trữ
- M.2 PCIe SSD · 128GB / 256GB / 512GB / 1TB tùy cấu hình
- Cổng ngoài
- 2× USB 3.0 Type-A, 2× USB Type-C gồm 1 cổng Thunderbolt 3 hỗ trợ dữ liệu/video/Power Delivery và 1 cổng USB-C dùng dữ liệu/Power Delivery, audio combo 3.5mm; không có HDMI, RJ-45 hoặc đầu đọc thẻ tích hợp
- Không dây
- Wi-Fi 5 802.11ac + Bluetooth 4.1 qua module M.2; các cấu hình thực tế sử dụng module Intel/Qualcomm/Realtek tùy MTM
Thông số kỹ thuật bổ sung
| Board revision | ES322 / ES323 · NM-B491 Rev 1.0 · nền Type 81BV cho 720S-13IKB 8th Gen |
|---|---|
| OEM part / FRU / SPS / DP/N | Lenovo FRU 5B20Q38982: “MB L81BV I58250U UMA D8G …”; FRU 5B20Q38983 cũng được ghi nhận cho 720S-13IKB i5-8250U DDR4. Các service listing còn ghi 5B20Q38984 cho i5-8250U 8GB. |
| Kết nối / I/O đặc trưng | 8GB DDR4 onboard; M.2 PCIe SSD; 2× USB-A 3.0; 2× USB-C, trong đó Type 81BV có driver Thunderbolt 3 chính hãng Lenovo; audio combo; không có HDMI/RJ-45/card reader tích hợp. |
| BIOS / firmware | Dùng BIOS đúng Lenovo IdeaPad 720S-13IKB Type 81BV và đúng nền NM-B491. Trước khi nạp BIOS nên sao lưu firmware gốc, đối chiếu đúng board revision/FRU và giữ thông tin máy khi có thể. |
| Tản nhiệt / adapter | Sạc USB-C Power Delivery 45W được ghi nhận cho dòng 720S-13IKB. Sau lắp cần kiểm tra khả năng sạc qua USB-C, quạt và nhiệt độ CPU. |
| Ghi chú cấu hình | Core i5-8250U, Intel UHD Graphics 620 và 8GB DDR4 onboard thuộc mainboard. SSD M.2 và module Wi-Fi/Bluetooth là linh kiện rời nếu đơn hàng không ghi kèm. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Type 81BV · i5-8250U · UMA · RAM 8GB | Intel Core i5-8250U · Intel UHD Graphics 620 | 8GB DDR4 onboard · tối đa 8GB | ES322 / ES323 NM-B491 Rev 1.0 · FRU 5B20Q38982 / 5B20Q38983 |
| Type 81A8 · nền NM-B331 đời cũ | Intel Kaby Lake-U thế hệ 7 trên nền DS321 | 4GB hoặc 8GB DDR4 tùy system board | DS321 NM-B331 · không dùng làm mã board cho bài i5-8250U 8GB nếu chưa có ảnh PCB xác nhận |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc USB-C | Adapter USB-C, cáp, mạch Power Delivery, pin, nguồn chờ hoặc chạm chập trên main. | Thử adapter USB-C PD tốt, kiểm tra cả hai cổng USB-C, cô lập pin khi cần và đo nguồn đầu vào/nguồn chờ trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | BIOS/Intel ME, RAM onboard, CPU, nguồn CPU/RAM, màn hình/cáp hoặc system board. | Kiểm tra BIOS, nguồn CPU/RAM và thử xuất hình qua Thunderbolt 3/DisplayPort với adapter phù hợp để tách lỗi màn với lỗi main. |
| Báo thiếu RAM, treo hoặc lỗi bộ nhớ | Chip DDR4 onboard, nguồn RAM, đường dữ liệu hoặc memory controller trong CPU. | Kiểm tra BIOS nhận đủ 8GB và chạy memory diagnostics; model này không có khe SODIMM để thay thử. |
| Không nhận SSD M.2 hoặc lỗi khởi động | SSD PCIe, socket M.2, nguồn SSD, đường PCIe hoặc thiết lập BIOS. | Thử SSD M.2 PCIe tốt, kiểm tra nhận diện trong BIOS và nguồn/socket M.2 trước khi kết luận lỗi system board. |
| USB-C sạc được nhưng Thunderbolt hoặc xuất hình không hoạt động | Cáp/adapter ngoài, controller Thunderbolt, firmware/driver, nguồn cổng hoặc đường tín hiệu. | Dùng cáp/adapter tốt, kiểm tra riêng dữ liệu, sạc và màn hình ngoài; cài đúng driver Thunderbolt cho Type 81BV trước khi sửa main. |
| Wi-Fi/Bluetooth mất hoặc chập chờn | Module WLAN M.2, anten, driver, nguồn module hoặc socket WLAN. | Thử module WLAN tốt tương thích, kiểm tra anten và driver rồi đo nguồn/socket nếu lỗi vẫn còn. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Xác nhận đúng Lenovo IdeaPad 720S-13IKB Type 81BV, ES322 / ES323 NM-B491 Rev 1.0, Core i5-8250U và RAM onboard 8GB trước khi lắp. Chuyển SSD M.2 và WLAN sang main mới; sau lắp kiểm tra BIOS, đủ 8GB RAM, SSD, Intel UHD 620, cả hai USB-C, Thunderbolt 3, Wi-Fi/Bluetooth, sạc và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Lenovo IdeaPad 720S-13IKB i5-8250U 8GB NM-B491
Main IdeaPad 720S-13IKB i5-8250U 8GB là NM-B331 hay NM-B491?
Các nguồn đối chiếu cho đúng cấu hình i5-8250U 8GB Type 81BV ghi NM-B491 Rev 1.0. NM-B331 là nền DS321 của Type 81A8 dùng Kaby Lake-U đời cũ hơn, vì vậy không nên gắn NM-B331 cho bài i5-8250U nếu chưa có ảnh PCB thật xác nhận.
RAM 8GB của 720S-13IKB có nâng cấp được không?
Không theo thiết kế của bản 13 inch này. Lenovo công bố dung lượng tối đa 8GB và các board i5-8250U được ghi nhận có 8GB DDR4 onboard; không có khe SODIMM để nâng cấp.
720S-13IKB i5-8250U có NVIDIA MX150 không?
Không trên bản 13 inch Type 81BV đã xác minh. Lenovo công bố 720S-13IKB dùng Intel Integrated Graphics; cấu hình i5-8250U 8GB cụ thể dùng Intel UHD Graphics 620. MX150 không phải GPU tích hợp của system board này.
720S-13IKB có Thunderbolt 3 và sạc USB-C không?
Có. Lenovo phát hành driver Thunderbolt riêng cho Type 81BV; máy có hai cổng USB-C và dùng sạc USB-C Power Delivery. Một cổng hỗ trợ Thunderbolt 3 để truyền dữ liệu và xuất hình qua thiết bị phù hợp.
