Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Lenovo IdeaPad 700-15ISK
- Mã main
- 15221-1M
- CPU
- Intel Core i7-6700HQ
- GPU / VGA
- NVIDIA GeForce GTX 950M 2GB
- RAM
- 2 khe SO-DIMM DDR4-2133
- Lưu trữ
- 1 ổ 2.5-inch SATA 6Gb/s + khe M.2 PCIe SSD
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

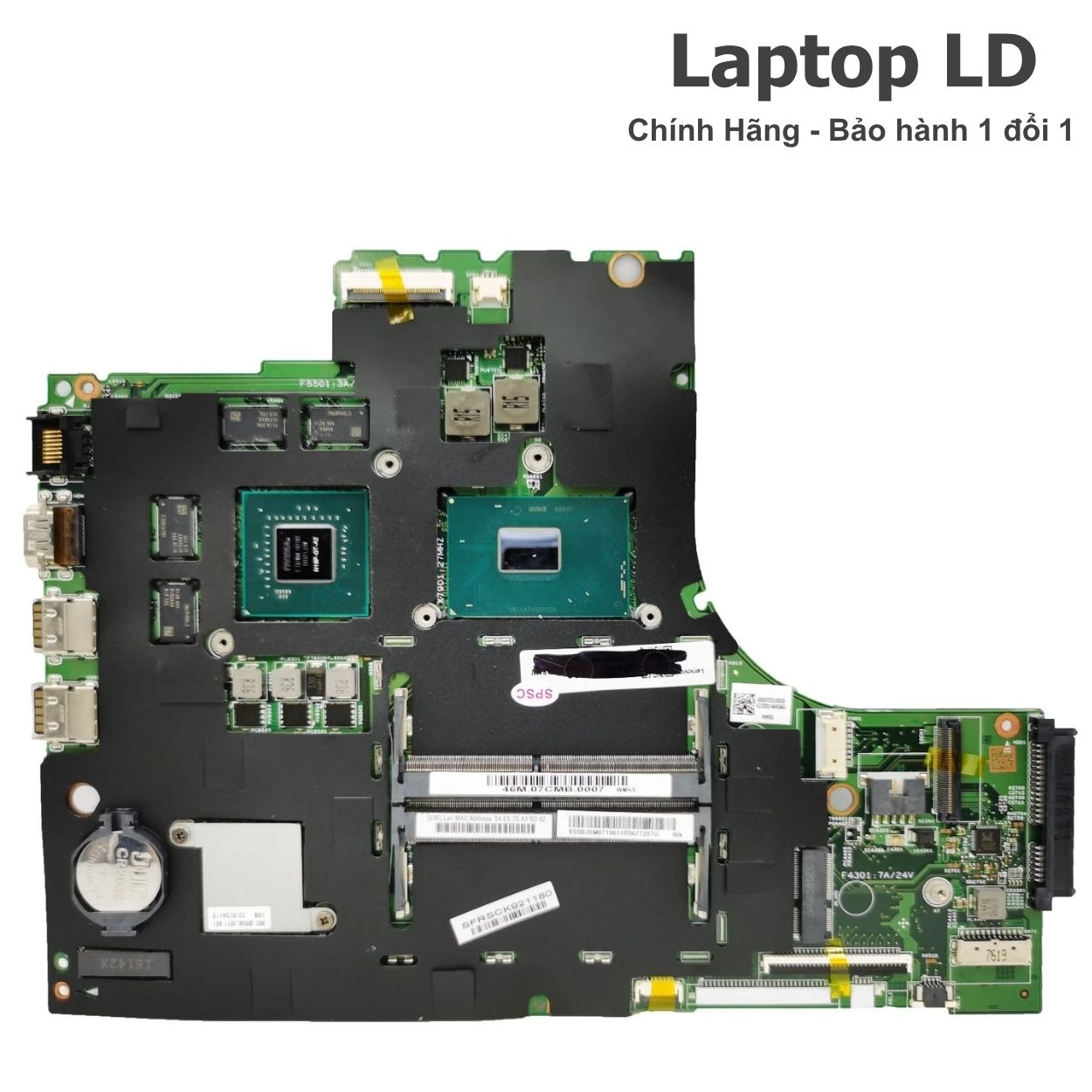

Main Lenovo IdeaPad 700-15ISK i7-6700HQ 15221-1M
Mainboard LOL SKL MB 15221-1M / 448.06R01.001M dùng cho Lenovo IdeaPad 700-15ISK nền Intel Skylake-H. Bản i7-6700HQ đi cùng Intel HD Graphics 530 và NVIDIA GeForce GTX 950M; Lenovo HMM liệt kê hai biến thể VRAM 2GB hoặc 4GB với FRU riêng.
Hỗ trợ trước khi mua: Laptop LD đối chiếu đúng 15221-1M / 448.06R01.001M, CPU i7-6700HQ, dung lượng VRAM GTX 950M 2GB hoặc 4GB, FRU và bố trí heatsink trước khi giao. Không gộp với Lenovo Y700-15ISK dùng GTX 960M.
Hạng mục kiểm tra Nguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả 1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bán Tư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Lenovo PSREF xác nhận IdeaPad 700-15ISK dùng i7-6700HQ và GeForce GTX 950M. Hardware Maintenance Manual liệt kê FRU 5B20K91442 cho i7-6700HQ + N16P-GT 2GB và 5B20K91444 cho i7-6700HQ + N16P-GT 4GB.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Lenovo IdeaPad 700-15ISK
- Mã main / PCB

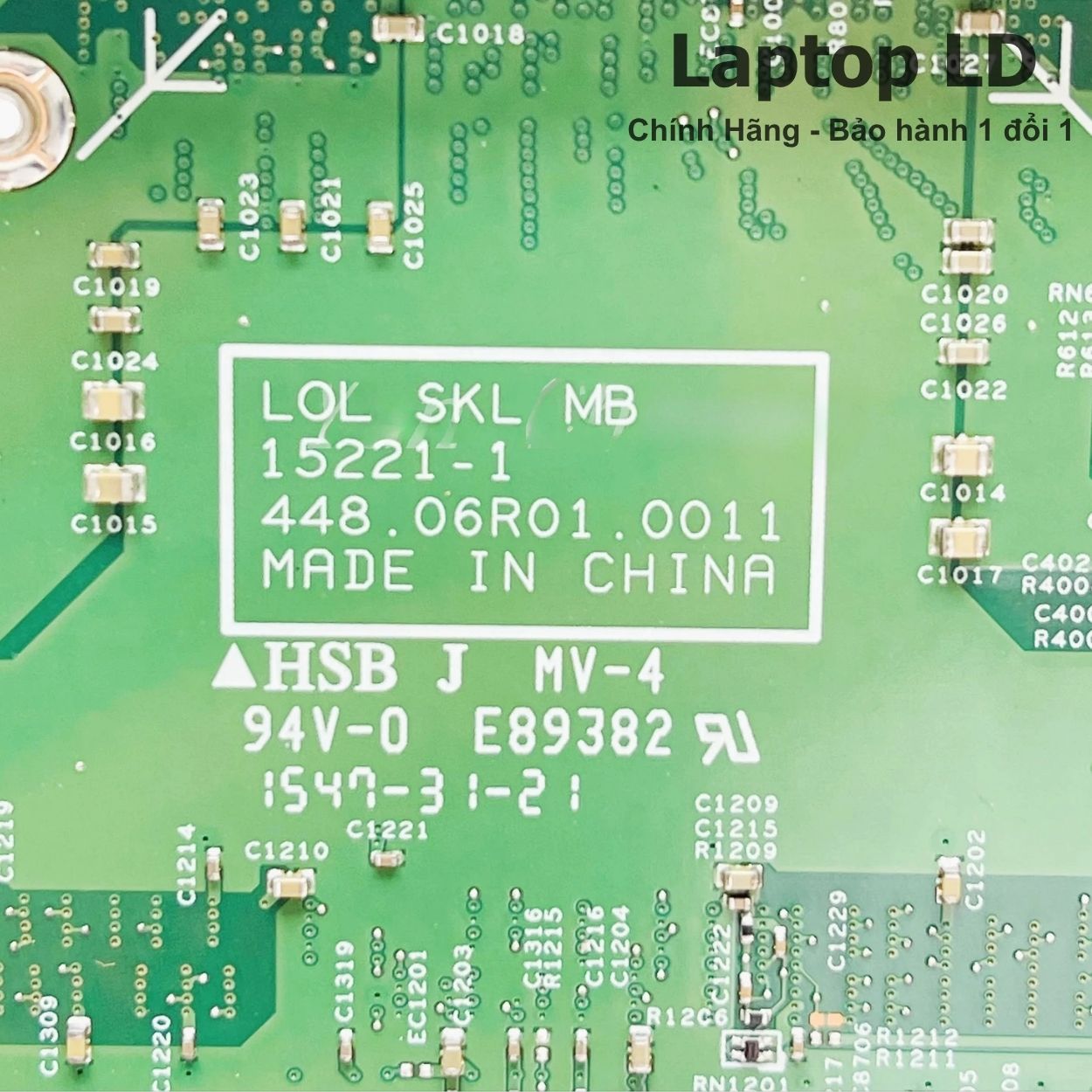

- LOL SKL MB / 15221-1M / 448.06R01.001M
- CPU / SoC

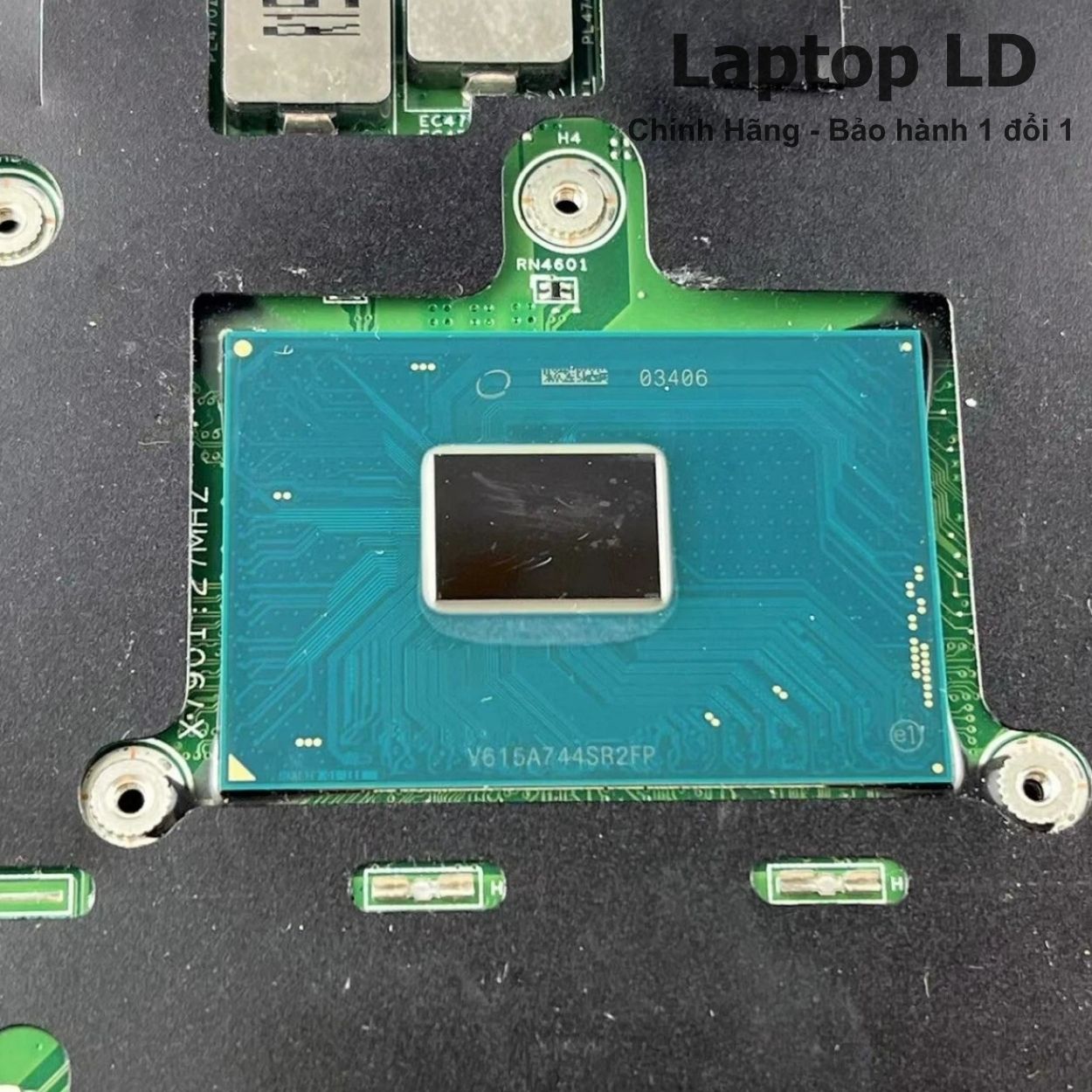

- Intel Core i7-6700HQ · 4 nhân 8 luồng · 2.60GHz, Turbo tối đa 3.50GHz
- RAM / bộ nhớ

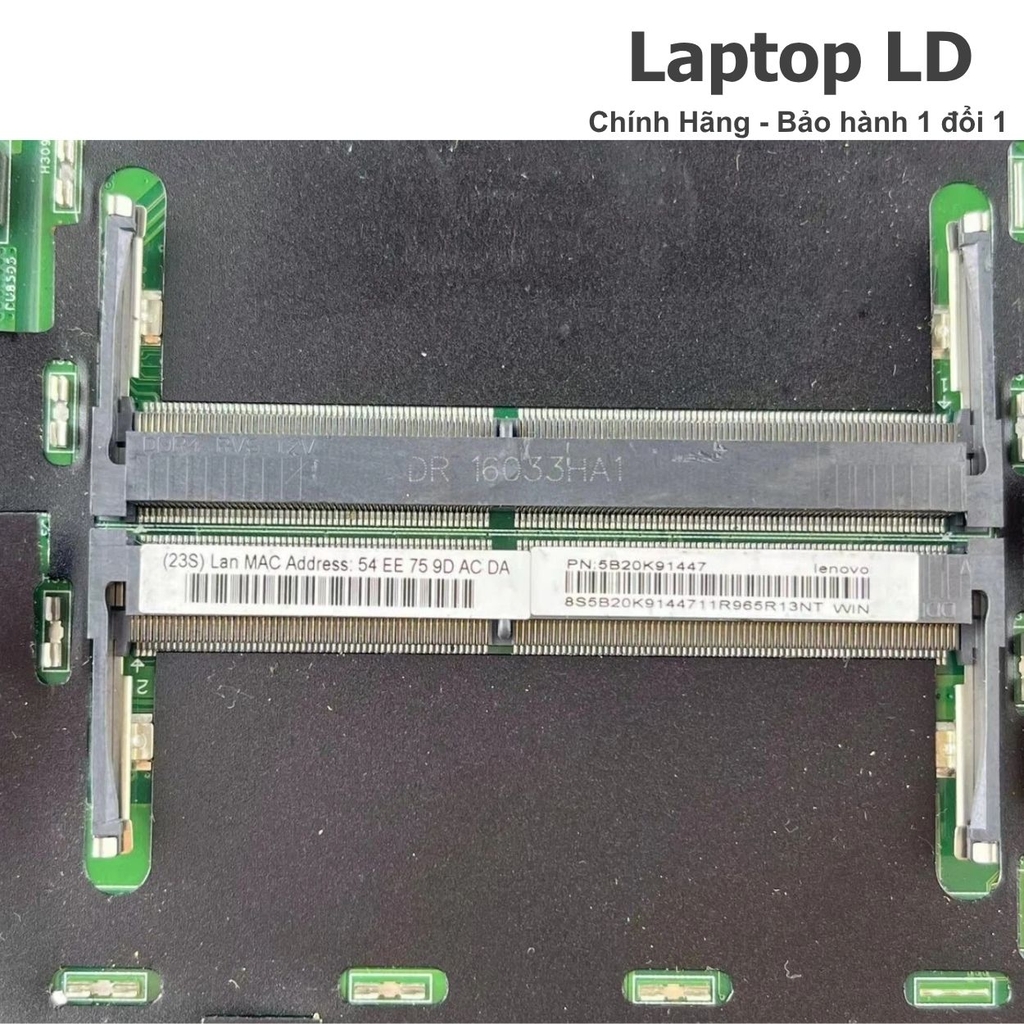

- 2 khe SO-DIMM DDR4-2133 · dual-channel · tối đa 32GB
- GPU / VGA
- NVIDIA GeForce GTX 950M 2GB hoặc 4GB + Intel HD Graphics 530
- SSD / lưu trữ
- 1 ổ 2.5-inch SATA 6Gb/s + khe M.2 PCIe SSD; Lenovo công bố cấu hình đến 1TB HDD/SSHD và 256GB M.2 PCIe SSD
- Cổng ngoài

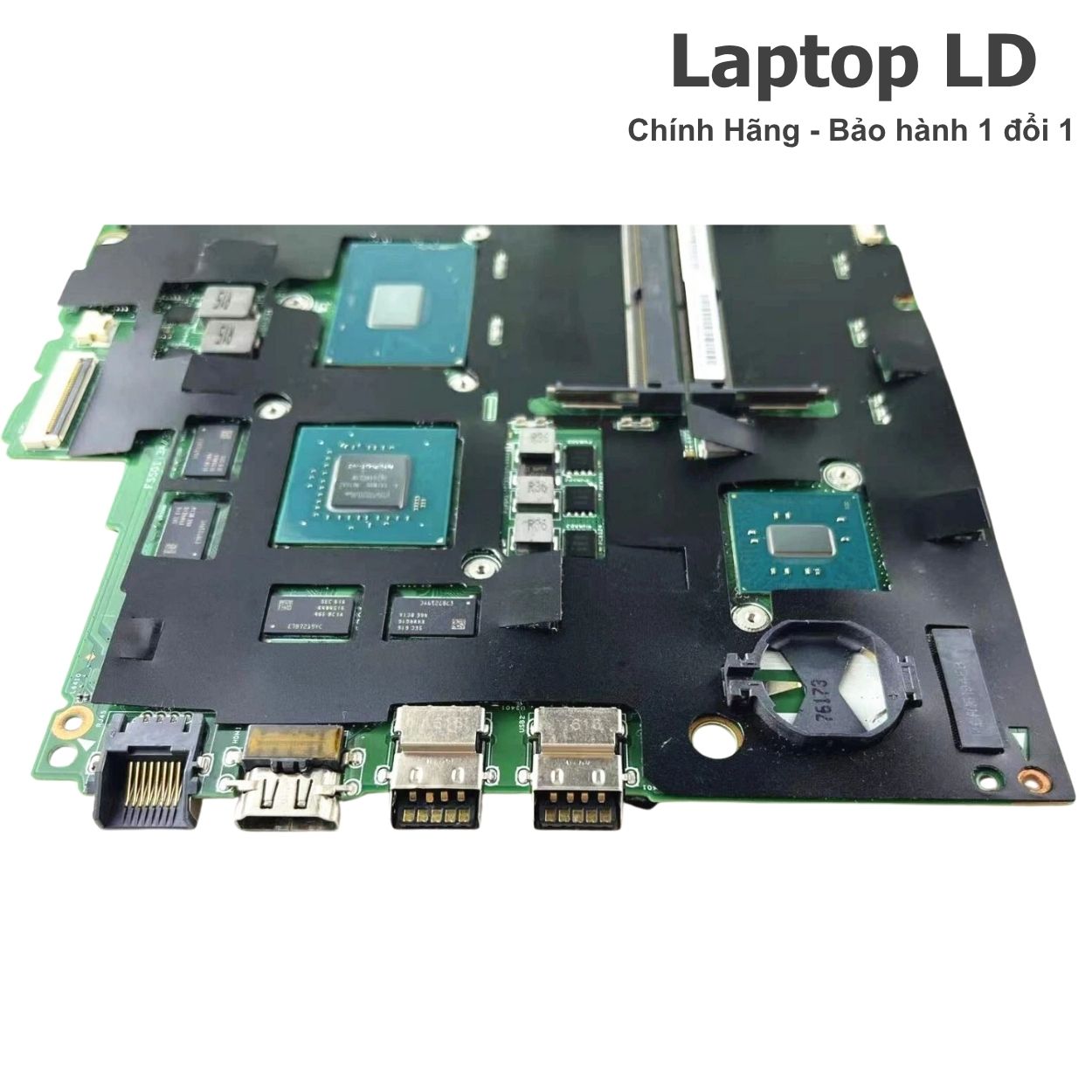

- 2× USB 3.0 Type-A; 1× USB 2.0 Type-A; HDMI; RJ45 Gigabit Ethernet; audio combo; đầu đọc thẻ 4-trong-1 SD/SDHC/SDXC/MMC
- Không dây
- Intel Dual Band Wireless-AC 3165 1×1 hoặc module 802.11ac 1×1 khác theo cấu hình; Bluetooth 4.0 tích hợp trong combo WLAN
Thông số kỹ thuật bổ sung
| Board revision | LOL SKL MB / 15221-1M, mã PCB 448.06R01.001M. Repair resources xác nhận boardview/schematic cho IdeaPad 700-15ISK/700-17ISK; BIOS SPI 16MB và EC IT8226E 128KB. |
|---|---|
| OEM part / FRU / SPS / DP/N | Windows: 5B20K91442 = i7-6700HQ + GeForce GTX 950M 2GB; 5B20K91444 = i7-6700HQ + GeForce GTX 950M 4GB. Non-Windows: 5B20L07084 = i7-6700HQ 2GB DIS; 5B20L07085 = i7-6700HQ 4GB DIS. |
| Kết nối / I/O đặc trưng | 2 khe DDR4-2133 SO-DIMM; M.2 PCIe SSD; ổ 2.5-inch SATA 6Gb/s; 2 USB 3.0; 1 USB 2.0; HDMI; RJ45 Gigabit; audio combo; card reader 4-trong-1. |
| BIOS / firmware | Dùng BIOS đúng Lenovo IdeaPad 700-15ISK / machine type 80RU và board 15221-1M. Repair resources ghi BIOS SPI NOR 16MB cùng ECROM IT8226E 128KB; trước khi nạp cần sao lưu BIOS/EC gốc và giữ nguyên serial/UUID/ME region. |
| Tản nhiệt / adapter | Lenovo PSREF công bố adapter 135W và pin tích hợp Li-Polymer 3-cell 45Wh. Bản i7-6700HQ + GTX 950M cần đúng cụm heatsink/quạt cho CPU 45W và GPU rời; sau thay main phải kiểm tra nhiệt độ CPU/GPU dưới tải. |
| Ghi chú cấu hình | CPU i7-6700HQ và GTX 950M/VRAM thuộc system board. RAM SO-DIMM, SSD M.2, ổ 2.5-inch và WLAN là linh kiện rời. GTX 950M có bản 2GB hoặc 4GB; không suy ra dung lượng VRAM chỉ từ mã 15221-1M. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| i7-6700HQ · GTX 950M 2GB | Core i7-6700HQ · Intel HD 530 + NVIDIA GeForce GTX 950M 2GB | Windows FRU 5B20K91442 · non-Windows FRU 5B20L07084 | Đối chiếu tem FRU, số chip VRAM và heatsink trước khi thay; không gộp với bản 4GB |
| i7-6700HQ · GTX 950M 4GB | Core i7-6700HQ · Intel HD 530 + NVIDIA GeForce GTX 950M 4GB | Windows FRU 5B20K91444 · non-Windows FRU 5B20L07085 | Không nhầm với Y700-15ISK GTX 960M dù cùng CPU i7-6700HQ |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU rời và các linh kiện hàn trực tiếp trên bo. RAM SO-DIMM, SSD/HDD và WLAN chỉ đi kèm khi được ghi rõ trong đơn hàng.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GTX 950M và VRAM thuộc mainboard. RAM SO-DIMM, SSD/HDD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter và cáp được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn hoặc không khởi động | Adapter 135W, jack nguồn, pin, nguồn chờ, EC, BIOS hoặc chạm chập trên main. | Thử adapter Lenovo 135W tốt, cô lập pin khi cần rồi đo nguồn đầu vào, 3V/5V always và tín hiệu EC trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình, bật rồi tắt | BIOS/ME, RAM SO-DIMM, màn/cáp, nguồn CPU, GTX 950M/VRAM hoặc lỗi phần cứng trên system board. | Thử RAM tốt từng khe, kiểm tra xuất hình HDMI, BIOS/ME và các nguồn CPU/GPU; đối chiếu POST trước khi khoanh vùng. |
| Không nhận RAM, treo hoặc lỗi bộ nhớ | Module DDR4, khe SO-DIMM, nguồn RAM, đường tín hiệu hoặc bộ điều khiển nhớ trong CPU. | Đổi chéo module DDR4-2133 đã biết tốt giữa hai khe và kiểm tra dung lượng/dual-channel trong BIOS hoặc hệ điều hành. |
| Không nhận SSD/HDD hoặc lỗi boot | SSD M.2 PCIe, ổ 2.5-inch SATA, cáp/connector, nguồn lưu trữ hoặc thiết lập BIOS. | Thử SSD M.2 và ổ SATA đã biết tốt, kiểm tra nhận diện trong BIOS, cáp SATA và nguồn lưu trữ để tách lỗi ổ khỏi main. |
| Sọc hình, artifact hoặc treo khi tải GPU | GTX 950M, VRAM, nguồn GPU, heatsink/quạt hoặc driver NVIDIA. | Kiểm tra Intel HD 530 trước, cài đúng driver NVIDIA, theo dõi nhiệt độ/quạt và chạy tải GPU có kiểm soát để phân biệt lỗi phần mềm với GPU/VRAM/nguồn. |
| USB, HDMI, LAN hoặc Wi-Fi hoạt động không ổn định | Cáp/thiết bị ngoài, cổng vật lý, controller, module WLAN, nguồn cổng hoặc BIOS. | Dùng thiết bị đã biết tốt kiểm tra riêng USB 3.0/2.0, HDMI, RJ45 và WLAN; thử module Wi-Fi tương thích để tách lỗi ngoại vi khỏi system board. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng IdeaPad 700-15ISK, 15221-1M / 448.06R01.001M, i7-6700HQ, GTX 950M 2GB/4GB và FRU; chuyển RAM SO-DIMM, SSD/HDD, WLAN phù hợp. Sau lắp kiểm tra BIOS/ME, RAM, lưu trữ, GTX 950M, HDMI, LAN, Wi-Fi/Bluetooth, sạc và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, HDMI, LAN, Wi-Fi/Bluetooth và cổng sạc.
- GTX 950M được nhận đúng dung lượng VRAM 2GB hoặc 4GB.
- Nhiệt độ, quạt và độ ổn định CPU/GPU được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Lenovo IdeaPad 700-15ISK i7-6700HQ 15221-1M
Main Lenovo IdeaPad 700-15ISK i7-6700HQ dùng GPU gì?
Lenovo PSREF và Hardware Maintenance Manual xác nhận bản i7-6700HQ dùng Intel HD Graphics 530 cùng NVIDIA GeForce GTX 950M, có biến thể VRAM 2GB hoặc 4GB.
IdeaPad 700-15ISK i7-6700HQ có dùng GTX 960M không?
Không nên ghi GTX 960M cho IdeaPad 700-15ISK. Lenovo PSREF của 700-15ISK khóa GeForce GTX 950M; GTX 960M thuộc dòng Lenovo Y700-15ISK khác.
FRU nào đúng cho i7-6700HQ trên board 15221-1M?
Bản Windows GTX 950M 2GB dùng 5B20K91442, bản 4GB dùng 5B20K91444. Bản non-Windows tương ứng là 5B20L07084 và 5B20L07085.
RAM và lưu trữ của IdeaPad 700-15ISK có nâng cấp được không?
Có. Máy có hai khe DDR4-2133 SO-DIMM hỗ trợ tối đa 32GB, một khay 2.5-inch SATA và khe M.2 PCIe SSD.
