Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Lenovo IdeaPad 320S-15IKB
- Mã main
- LA-E541P
- CPU
- Intel Core i5-8250U
- GPU / VGA
- Intel UHD Graphics 620; có bản NVIDIA 940MX 2GB
- RAM
- 1 khe SODIMM DDR4-2133
- Lưu trữ
- 2.5 inch SATA hoặc M.2 PCIe 3.0 x4
Main zin nguyên bản • Đã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main Lenovo IdeaPad 320S-15IKB | CPU i5-8250U | LA-E541P
Mainboard dành cho Lenovo IdeaPad 320S-15IKB Type 81BQ, nền Compal LA-E541P, sử dụng Intel Core i5-8250U thế hệ 8 với 4 nhân 8 luồng, xung cơ bản 1.60GHz và Turbo tối đa 3.40GHz. CPU tích hợp Intel UHD Graphics 620; tùy FRU Lenovo, cùng nền main i5-8250U có thể là bản UMA hoặc bản GPU rời NVIDIA GeForce 940MX/MX130 2GB.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, mã LA-E541P, revision, Lenovo FRU/part number, loại GPU và bố trí đầu nối trước khi giao. Không nên chỉ nhìn CPU i5-8250U và chữ LA-E541P để kết luận các main hoàn toàn giống nhau.
Hạng mục kiểm tra Nguồn, POST/BIOS, RAM, SSD/HDD, sạc, Intel UHD 620, GPU rời nếu có, USB-C, HDMI, Wi-Fi/Bluetooth và nhiệt độ được kiểm tra.
Bảo hành / đổi trả 1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bán Tư vấn đối chiếu FRU, lắp đặt và kiểm tra chức năng sau khi thay main.
Các FRU i5-8250U đã xác minh: 5B20Q15356 là bản UMA Intel UHD Graphics 620; 5B20Q15372 là bản GPU rời NVIDIA GeForce 940MX 2GB; 5B20Q74675 là bản NVIDIA GeForce MX130 2GB. Cần ưu tiên FRU và hình ảnh main thực tế khi lựa chọn.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →

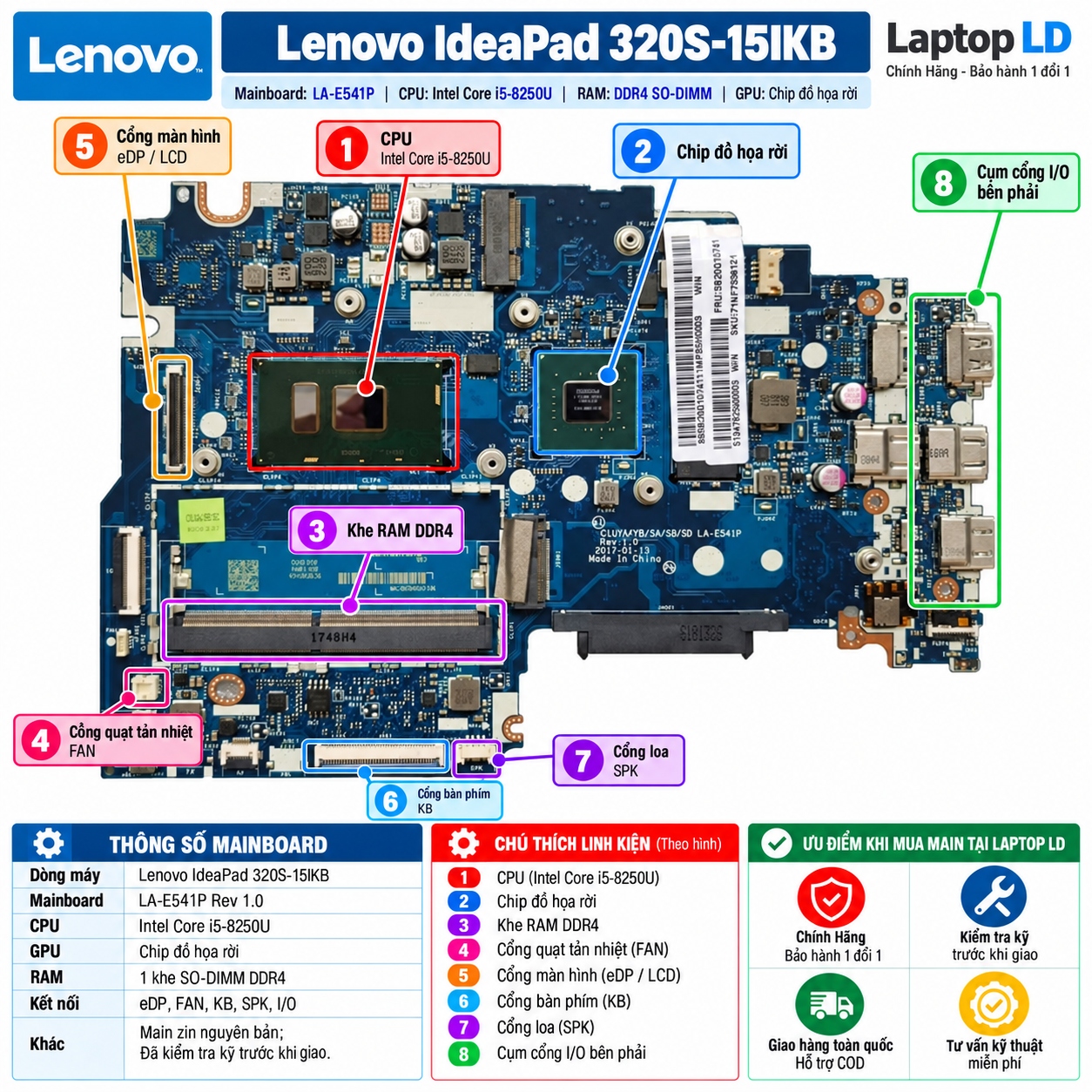

Ảnh 01 — Sơ đồ linh kiện Vị trí linh kiện và điểm nhận diện chính trên LA-E541P.

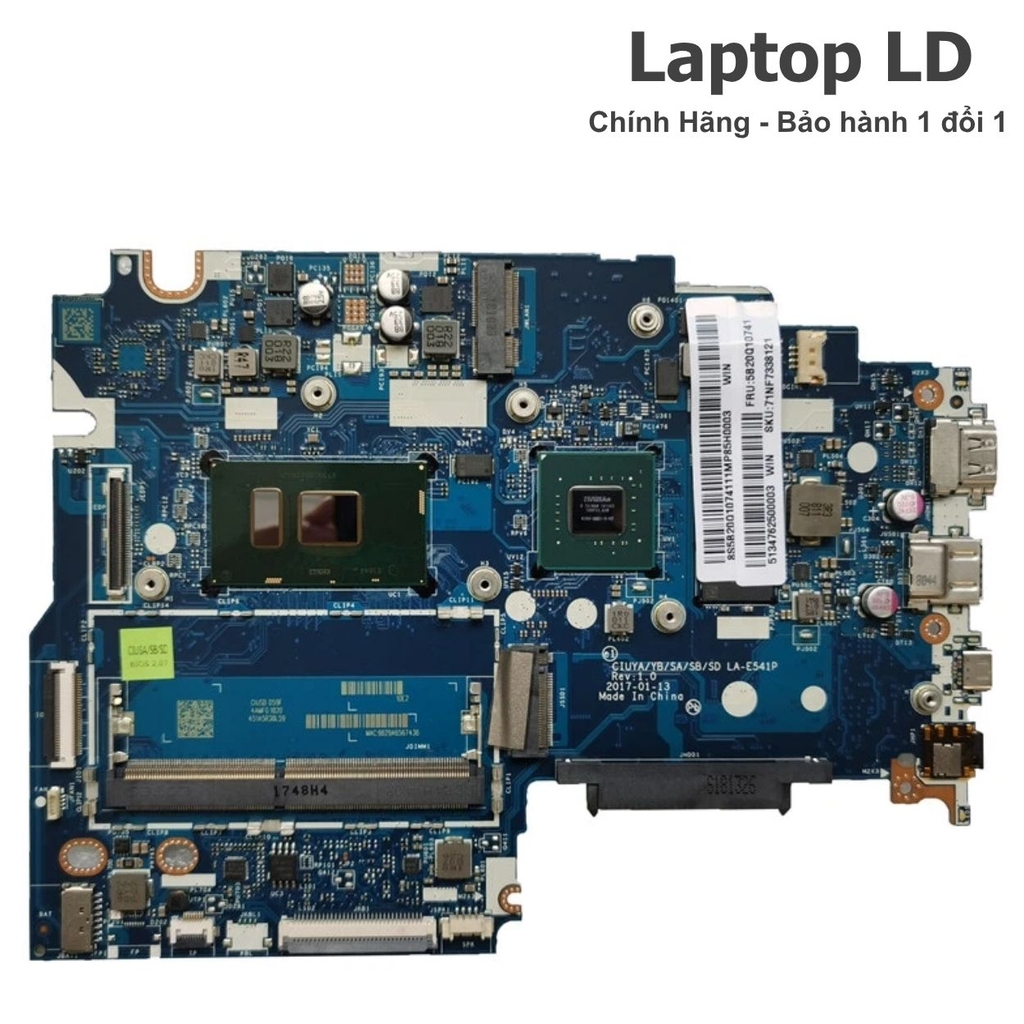

Ảnh 02 — Mặt trước main Hình ảnh thực tế nhận diện bố cục bo.

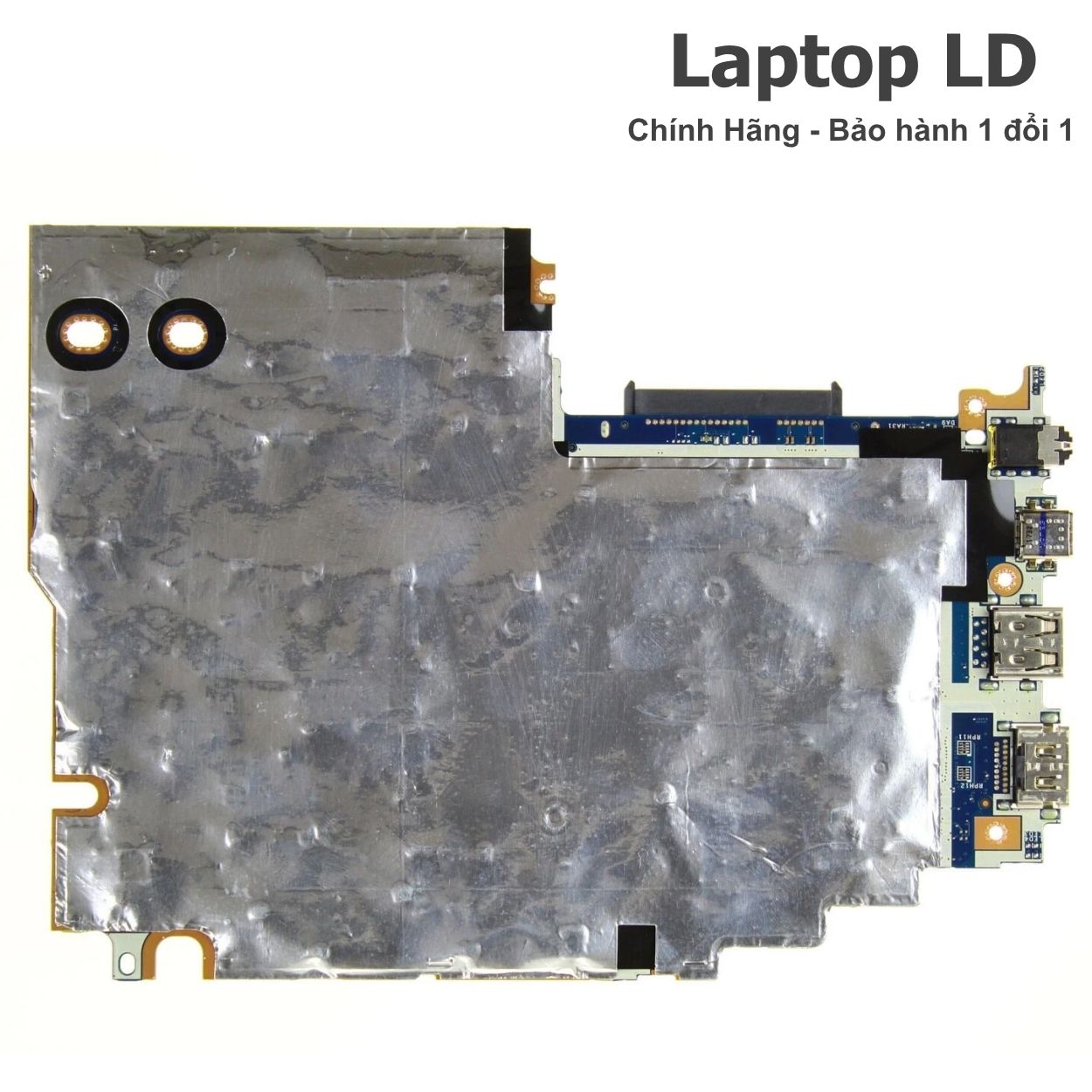

Ảnh 03 — Mặt sau main Đối chiếu PCB và tình trạng vật lý của bo.

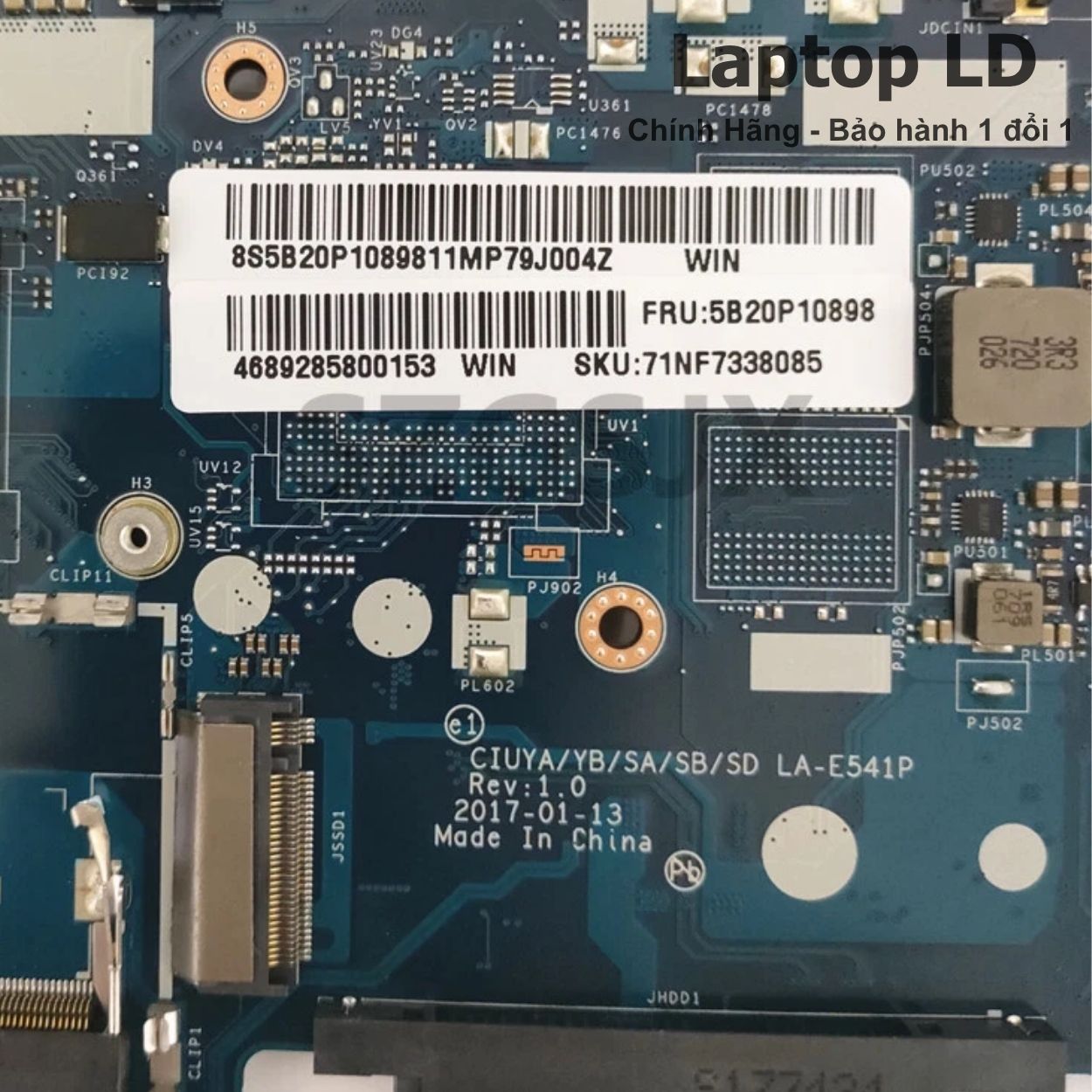

Ảnh 04 — PCB / FRU / revision Vị trí LA-E541P, revision và Lenovo FRU.

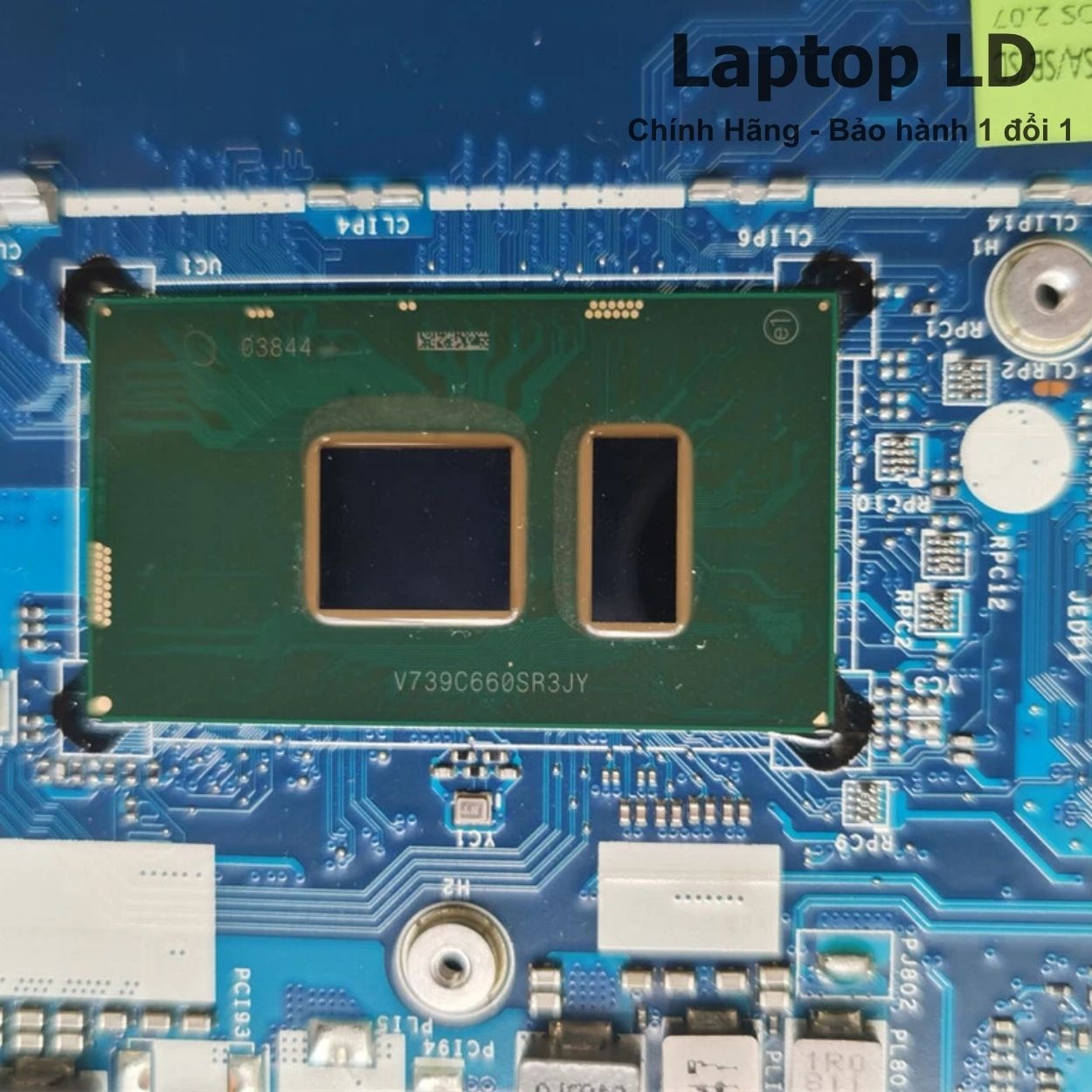

Ảnh 05 — CPU / GPU / RAM Khu vực CPU, GPU và RAM.

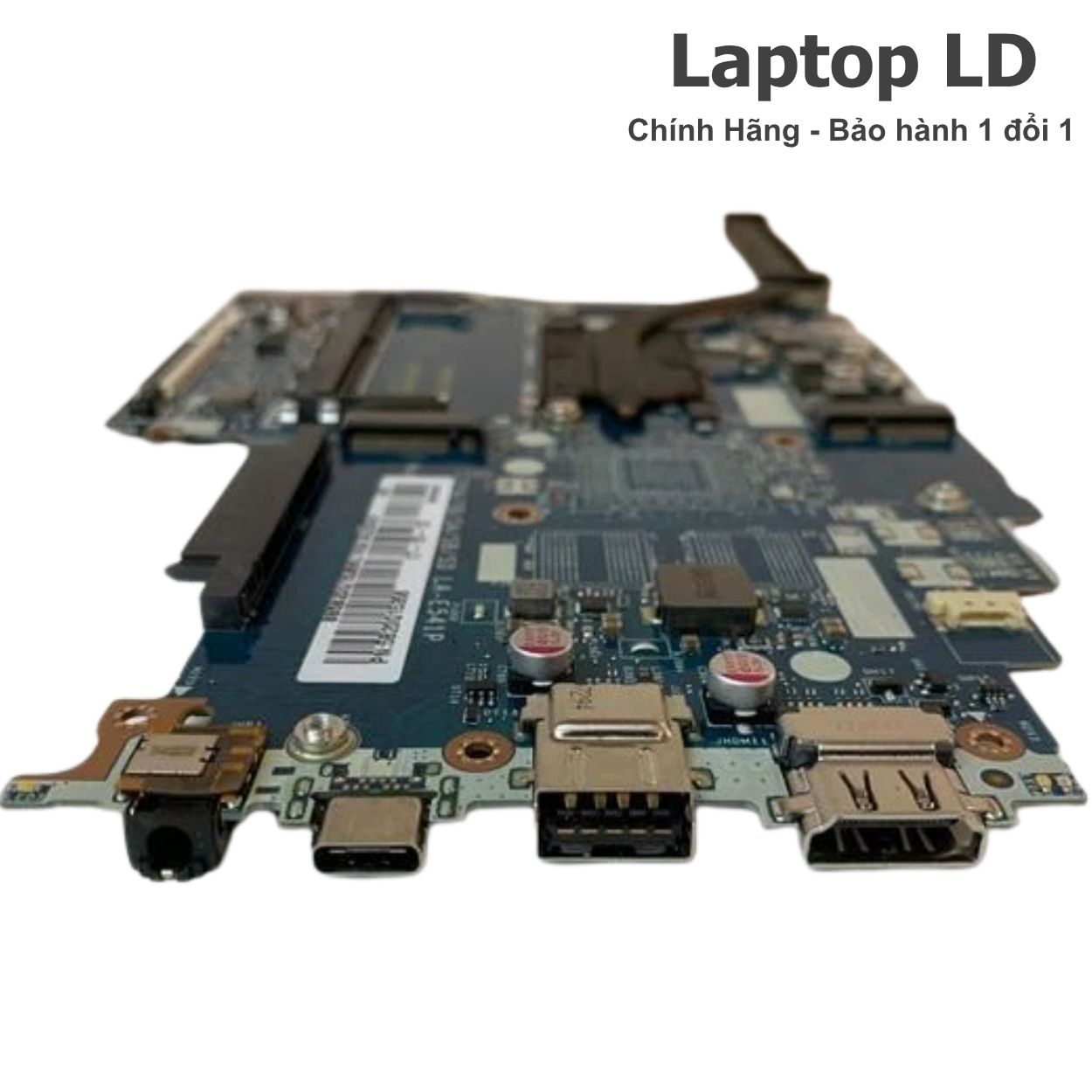

Ảnh 06 — Cổng / socket / đầu nối Nhận diện các cổng và socket chính.

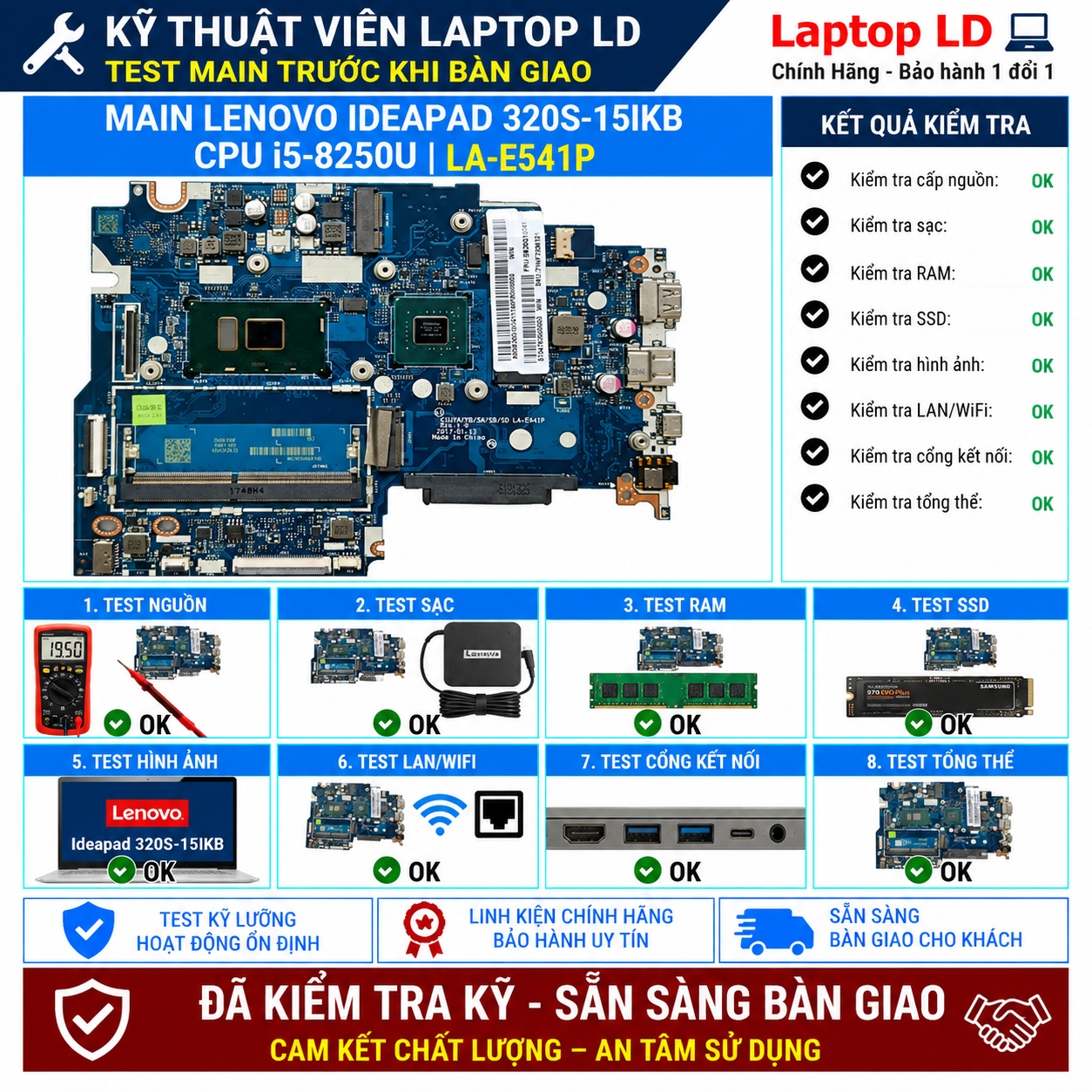

Ảnh 07 — Kết quả kiểm tra Kiểm tra chức năng trước khi giao.

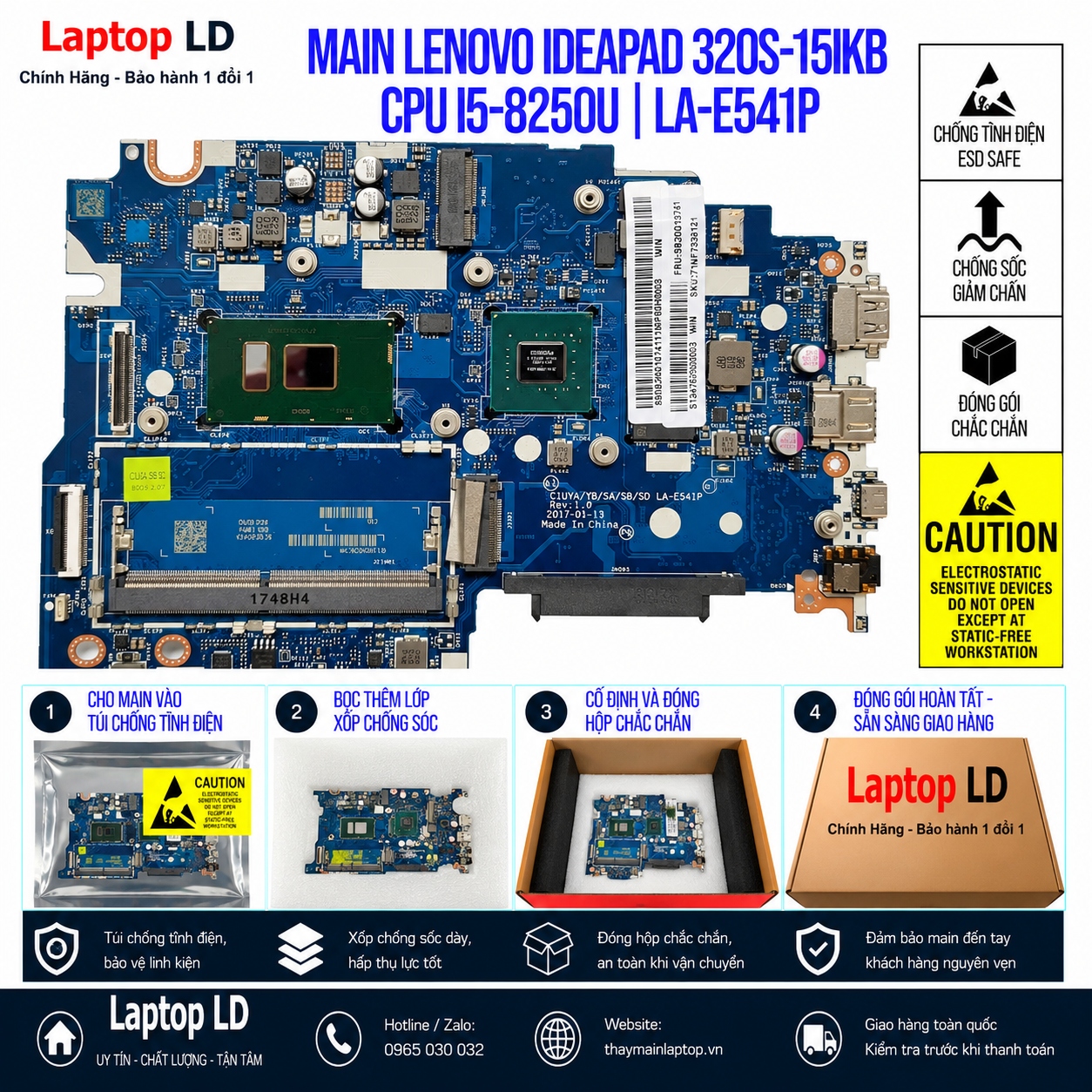

Ảnh 08 — Đóng gói Quy cách bảo vệ main trước khi vận chuyển.
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Lenovo IdeaPad 320S-15IKB · Machine Type 81BQ
- Mã main / PCB
- Compal CIUYA/YB/SA/SB/SD · LA-E541P · có tài liệu Rev 1.0 và Rev 2A
- CPU / SoC
- Intel Core i5-8250U · 4 nhân 8 luồng · 1.60GHz · Turbo tối đa 3.40GHz · 6MB Cache
- RAM / bộ nhớ
- 1 khe DDR4 SODIMM · DDR4-2133 · tối đa 8GB theo Lenovo PSREF
- GPU / VGA
- Intel UHD Graphics 620; FRU cụ thể có thể dùng GeForce 940MX 2GB GDDR5 hoặc GeForce MX130 2GB GDDR5
- SSD / lưu trữ
- Tùy cấu hình: HDD/SSD SATA 6Gb/s 2.5 inch 7mm hoặc SSD M.2 PCIe 3.0 x4 32Gb/s
- Cổng ngoài
- 1× USB 3.1 Gen 1 Type-A, 1× USB 2.0 Always On, 1× USB 3.1 Type-C Gen 1, HDMI 1.4b, đầu đọc thẻ 4-in-1 và audio combo
- Không dây
- Wi-Fi 802.11ac 1×1 + Bluetooth 4.1 qua module M.2 Wi-Fi/Bluetooth
Thông số kỹ thuật bổ sung
| Board revision | Compal CIUYA/YB/SA/SB/SD LA-E541P; tài liệu schematic/boardview ghi nhận Rev 1.0 và Rev 2A. Khi bán cần lấy revision in trực tiếp trên bo làm chuẩn. |
|---|---|
| OEM part / Lenovo FRU | 5B20Q15356: i5-8250U UMA; 5B20Q15372: i5-8250U + GeForce 940MX 2GB; 5B20Q74675: i5-8250U + GeForce MX130 2GB. |
| Chipset / I/O | Intel SoC platform; một khe DDR4 SODIMM; M.2 WLAN; USB 3.1 Gen 1; USB-C Gen 1; HDMI 1.4b; 4-in-1 card reader; không có Ethernet RJ-45 tích hợp theo PSREF. |
| BIOS / firmware | Dùng BIOS đúng Lenovo IdeaPad 320S-15IKB Type 81BQ và đúng biến thể LA-E541P. Trước khi nạp BIOS cần sao lưu BIOS cũ và đối chiếu đúng board revision/FRU. |
| Tản nhiệt / adapter | Lenovo công bố adapter 45W hoặc 65W tùy cấu hình. Bản GPU rời cần dùng đúng heatsink/quạt tương ứng và kiểm tra nhiệt độ CPU/GPU sau lắp. |
| Ghi chú cấu hình | CPU i5-8250U thuộc mainboard. NVIDIA GPU và VRAM thuộc main trên bản GPU rời. RAM SODIMM, SSD/HDD và card WLAN là linh kiện rời nếu đơn hàng không ghi kèm. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | GPU | FRU / nhận diện |
|---|---|---|---|
| i5-8250U · UMA | Intel Core i5-8250U | Intel UHD Graphics 620 | LA-E541P · Lenovo FRU 5B20Q15356 |
| i5-8250U · GPU rời | Intel Core i5-8250U | GeForce 940MX 2GB hoặc GeForce MX130 2GB tùy FRU | 5B20Q15372 = 940MX 2GB; 5B20Q74675 = MX130 2GB |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng Intel Core i5-8250U và các linh kiện hàn trực tiếp trên bo; NVIDIA GPU/VRAM thuộc main nếu là phiên bản đồ họa rời.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ các cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: RAM SODIMM, SSD/HDD, card Wi-Fi/Bluetooth, heatsink/quạt, pin, adapter, cáp và board I/O phụ chỉ đi kèm khi được ghi rõ trong đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Cần xác định đúng FRU và bản UMA/GPU rời trước khi sửa hoặc thay main LA-E541P.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc | Adapter, jack DC-in, pin, mạch sạc, MOSFET đầu vào, nguồn chờ hoặc chạm chập trên bo. | Thử adapter Lenovo đúng công suất, cô lập pin khi cần và đo nguồn đầu vào/nguồn chờ trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | RAM SODIMM, BIOS, CPU, nguồn CPU, màn/cáp hoặc system board. | Thử RAM tốt, kiểm tra BIOS và xuất hình qua HDMI để phân biệt lỗi màn với lỗi main. |
| Sọc hình, treo hoặc lỗi NVIDIA GPU | 940MX/MX130, VRAM, nguồn GPU, driver hoặc hệ thống tản nhiệt. | Xác định đúng FRU/GPU, so sánh Intel UHD 620 với NVIDIA, cài driver phù hợp và kiểm tra nhiệt độ khi tải. |
| Không nhận RAM hoặc báo lỗi bộ nhớ | Thanh DDR4, khe SODIMM, nguồn RAM hoặc đường tín hiệu. | Dùng DDR4-2133 đã biết tốt, vệ sinh khe RAM và chạy memory test trước khi sửa bo. |
| Không nhận SSD/HDD hoặc lỗi boot | Ổ SATA/M.2, socket, cáp SATA, nguồn lưu trữ hoặc BIOS. | Thử ổ tốt và kiểm tra đúng loại lưu trữ của cấu hình máy trong BIOS. |
| USB-C, USB-A hoặc HDMI hoạt động bất thường | Cáp/thiết bị, chân cổng, controller, nguồn cổng hoặc đường tín hiệu trên main. | Thử thiết bị/cáp tốt, kiểm tra từng cổng độc lập và driver trước khi kết luận lỗi system board. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng IdeaPad 320S-15IKB Type 81BQ, LA-E541P và đúng Lenovo FRU/GPU. Chuyển RAM SODIMM, SSD/HDD và WLAN sang main mới; bản GPU rời phải dùng đúng cụm tản nhiệt. Sau lắp kiểm tra BIOS, RAM, lưu trữ, Intel UHD 620/NVIDIA GPU, USB-C, HDMI, Wi-Fi/Bluetooth, sạc và nhiệt độ.
Không nên lấy main LA-E541P của 320S-14IKB, Yoga/Flex hoặc model khác để thay ngang chỉ vì cùng mã PCB; cần đối chiếu FRU, I/O, BIOS và bố trí đầu nối.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng Intel Core i5-8250U.
- Khe RAM DDR4 nhận đúng dung lượng và chạy memory test ổn định.
- Ổ SATA hoặc M.2 PCIe được nhận đúng theo cấu hình máy.
- Intel UHD Graphics 620 và NVIDIA GPU nếu có hoạt động đúng.
- USB 3.1, USB 2.0 Always On, USB-C, HDMI và đầu đọc thẻ hoạt động.
- Wi-Fi/Bluetooth, sạc, pin, quạt và nhiệt độ hoạt động ổn định.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Lenovo IdeaPad 320S-15IKB i5-8250U LA-E541P
Main LA-E541P i5-8250U có những bản VGA nào?
Với IdeaPad 320S-15IKB Type 81BQ, đã xác minh được bản UMA Intel UHD Graphics 620 FRU 5B20Q15356, bản GeForce 940MX 2GB FRU 5B20Q15372 và bản GeForce MX130 2GB FRU 5B20Q74675.
IdeaPad 320S-15IKB dùng RAM DDR4-2400 hay DDR4-2133?
Theo tài liệu PSREF chính thức của Lenovo cho IdeaPad 320S 15IKB, máy dùng một khe SODIMM DDR4-2133 và dung lượng tối đa được Lenovo công bố là 8GB.
IdeaPad 320S-15IKB có cổng mạng RJ-45 không?
Không theo thông số PSREF của Lenovo. Ethernet được ghi là “None”. Máy có Wi-Fi 802.11ac qua module M.2 và Bluetooth 4.1.
Main có kèm RAM, SSD và card Wi-Fi không?
CPU i5-8250U thuộc mainboard; NVIDIA GPU và VRAM cũng thuộc main nếu là bản GPU rời. RAM SODIMM, SSD/HDD và module Wi-Fi/Bluetooth là linh kiện rời, chỉ kèm khi đơn hàng ghi rõ.
