Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Lenovo IdeaPad 320S-15ABR
- Mã main
- LA-E981P Rev 1.0
- CPU
- AMD A10-9620P
- GPU / VGA
- AMD Radeon R5 tích hợp + AMD R17M-M1-70 2GB rời
- RAM
- 1 khe SODIMM DDR4-1866
- Lưu trữ
- 2.5 inch SATA + SSD M.2 2280 SATA/PCIe
Main zin nguyên bản • Đã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main Lenovo IdeaPad 320S-15ABR | AMD A10-9620P | AMD R17M-M1-70 2GB | LA-E981P
Mainboard dùng cho Lenovo IdeaPad 320S-15ABR Type 80YA, nền Compal CAUSC/SD LA-E981P Rev 1.0, tích hợp AMD A10-9620P Bristol Ridge. APU có 4 nhân CPU, xung cơ bản 2.50GHz và Turbo tối đa 3.40GHz, đồng thời tích hợp Radeon R5 Graphics. Theo danh sách FRU chính hãng Lenovo, bản A10-9620P của 320S-15ABR còn đi cùng GPU rời AMD R17M-M1-70 với 2GB bộ nhớ đồ họa.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, chữ CAUSC/SD LA-E981P Rev 1.0, Lenovo FRU, CPU A10-9620P và chip R17M-M1-70 trước khi giao. Không nên nhầm với IdeaPad 320-15ABR dùng nền NM-B341 hoặc với 320S-15AST dù hình dáng máy và tên model khá gần nhau.
Hạng mục kiểm tra Nguồn, POST/BIOS, RAM, HDD/SSD, sạc, Radeon R5, GPU R17M, USB-C, HDMI, Wi-Fi/Bluetooth và nhiệt độ được kiểm tra trước khi giao.
Bảo hành / đổi trả 1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bán Tư vấn đối chiếu FRU, lắp đặt và kiểm tra hệ thống sau khi thay main.
FRU đúng cấu hình A10-9620P: Lenovo Hardware Maintenance Manual liệt kê 5B20P98976 cho bản NOK và 5B20P98972 cho bản WIN, cùng mô tả A10-9620P + R17M-M1 2GB trên Type 80YA.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →

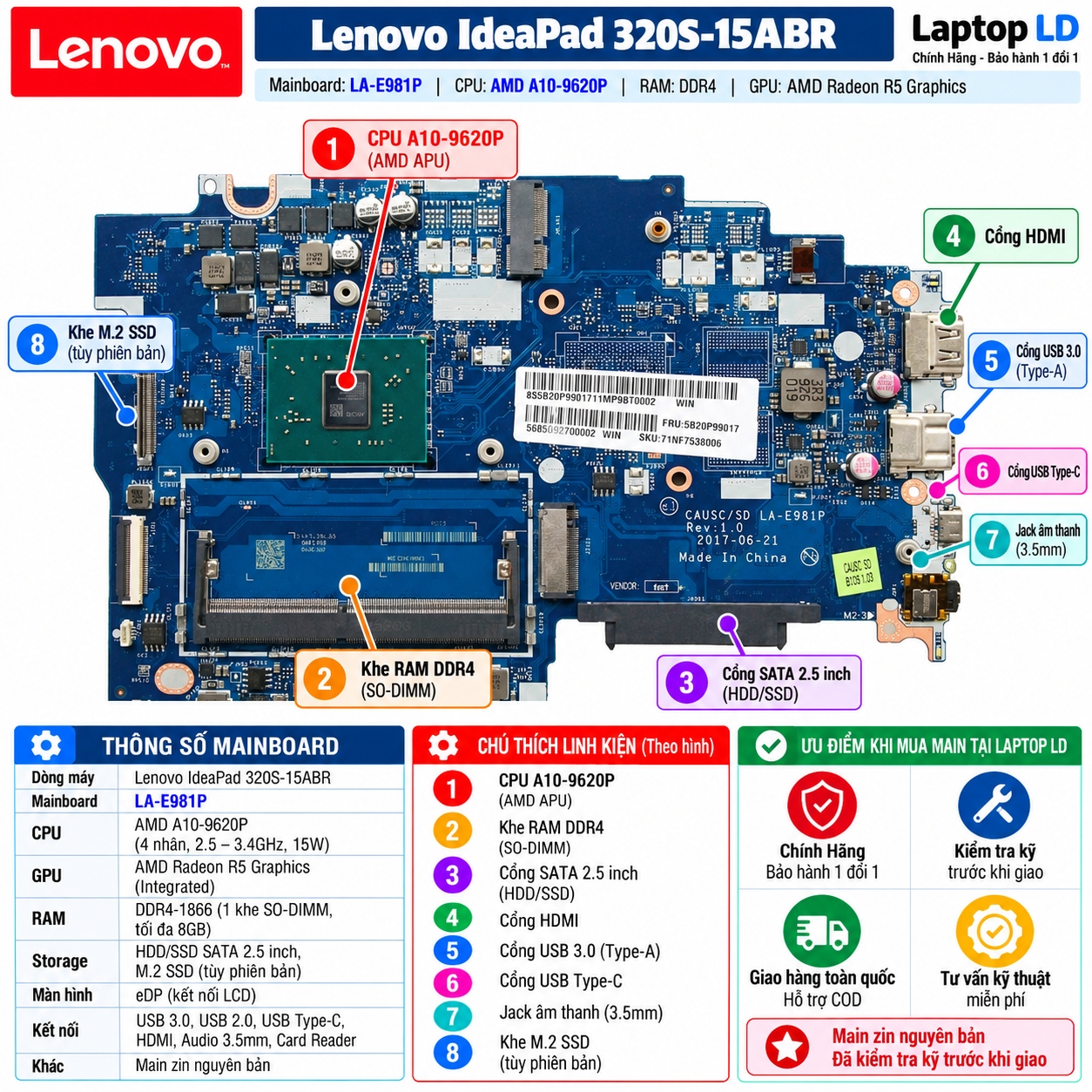

Ảnh 01 — Sơ đồ linh kiện Vị trí linh kiện và điểm nhận diện chính trên LA-E981P.

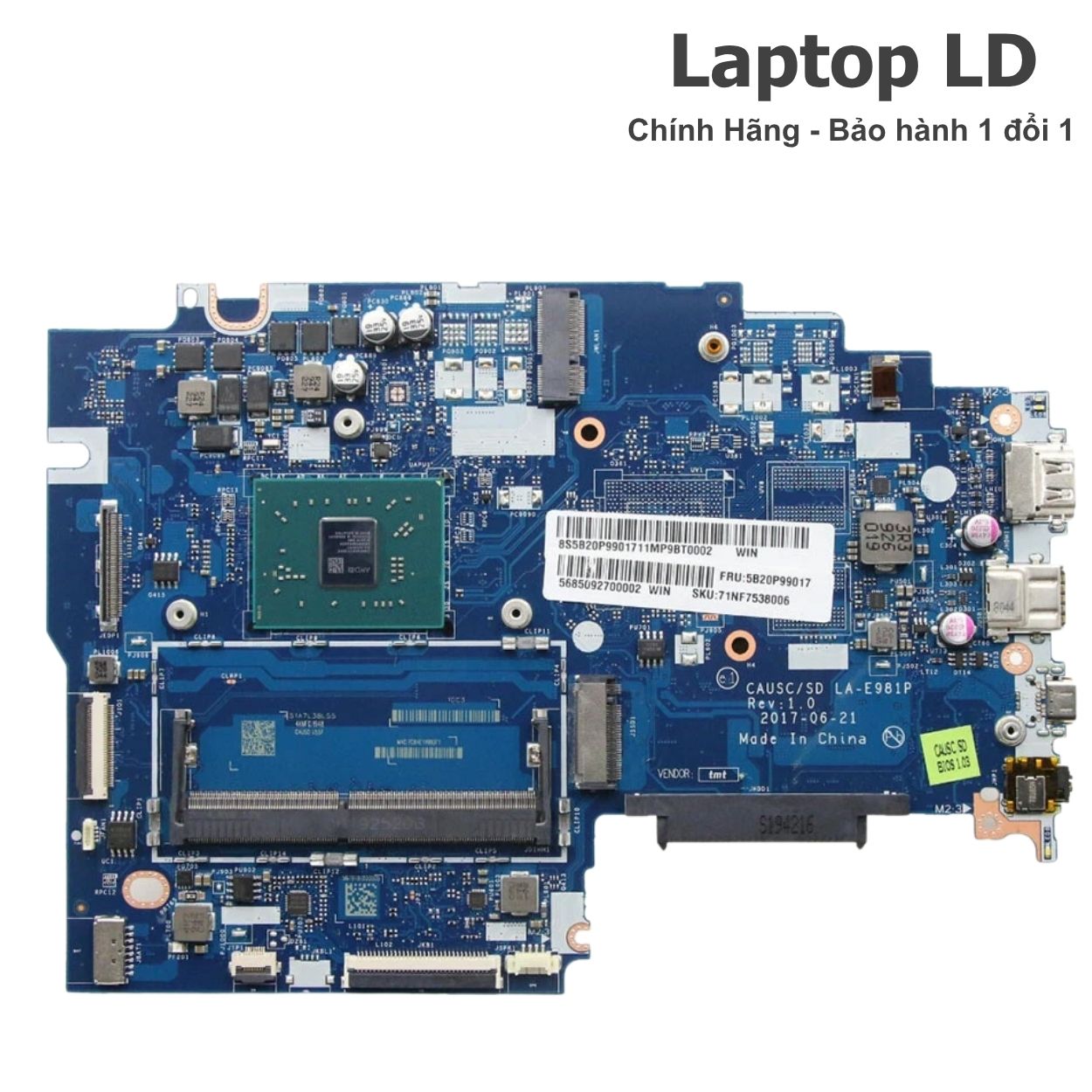

Ảnh 02 — Mặt trước main Hình ảnh thực tế nhận diện bố cục bo.

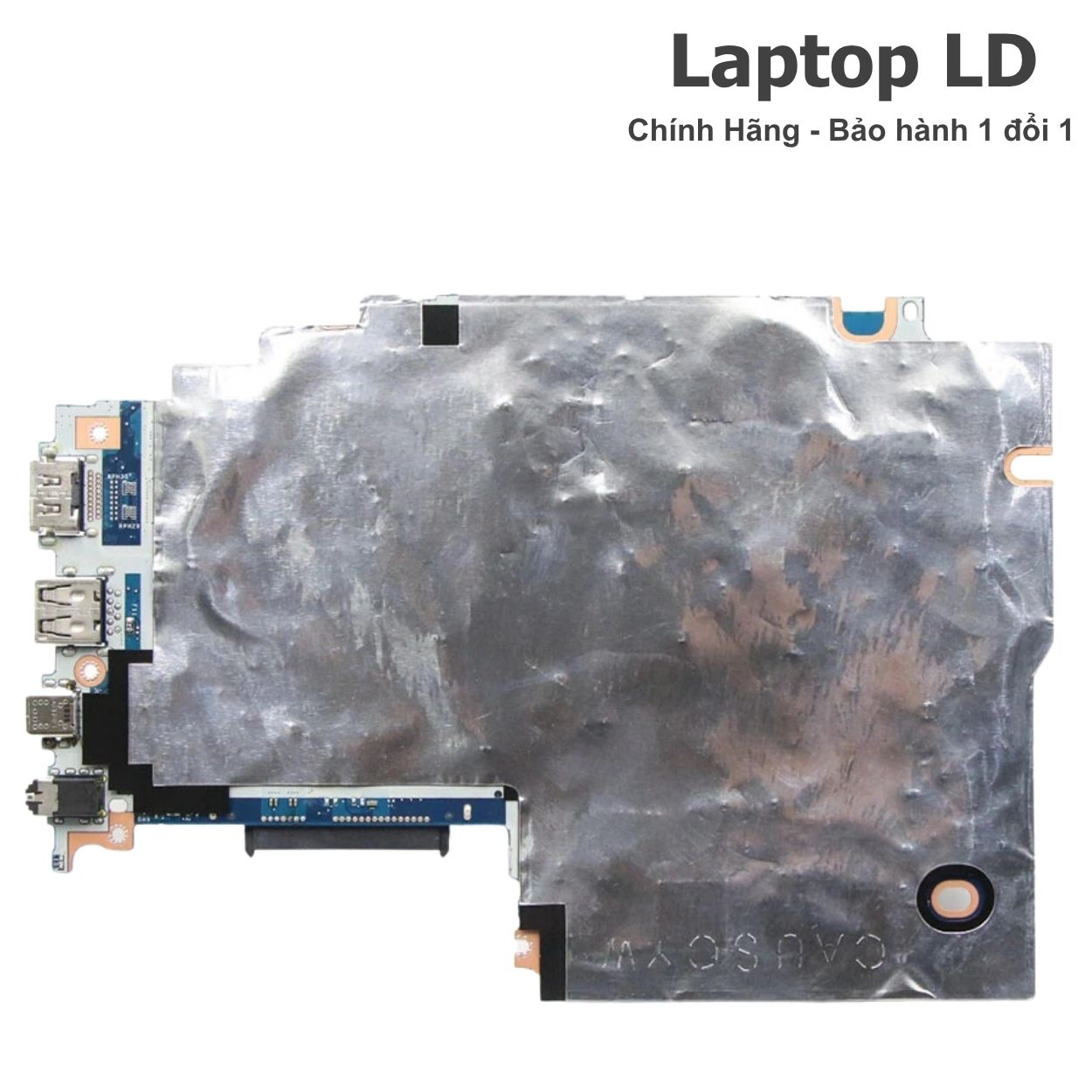

Ảnh 03 — Mặt sau main Đối chiếu PCB và tình trạng vật lý của bo.

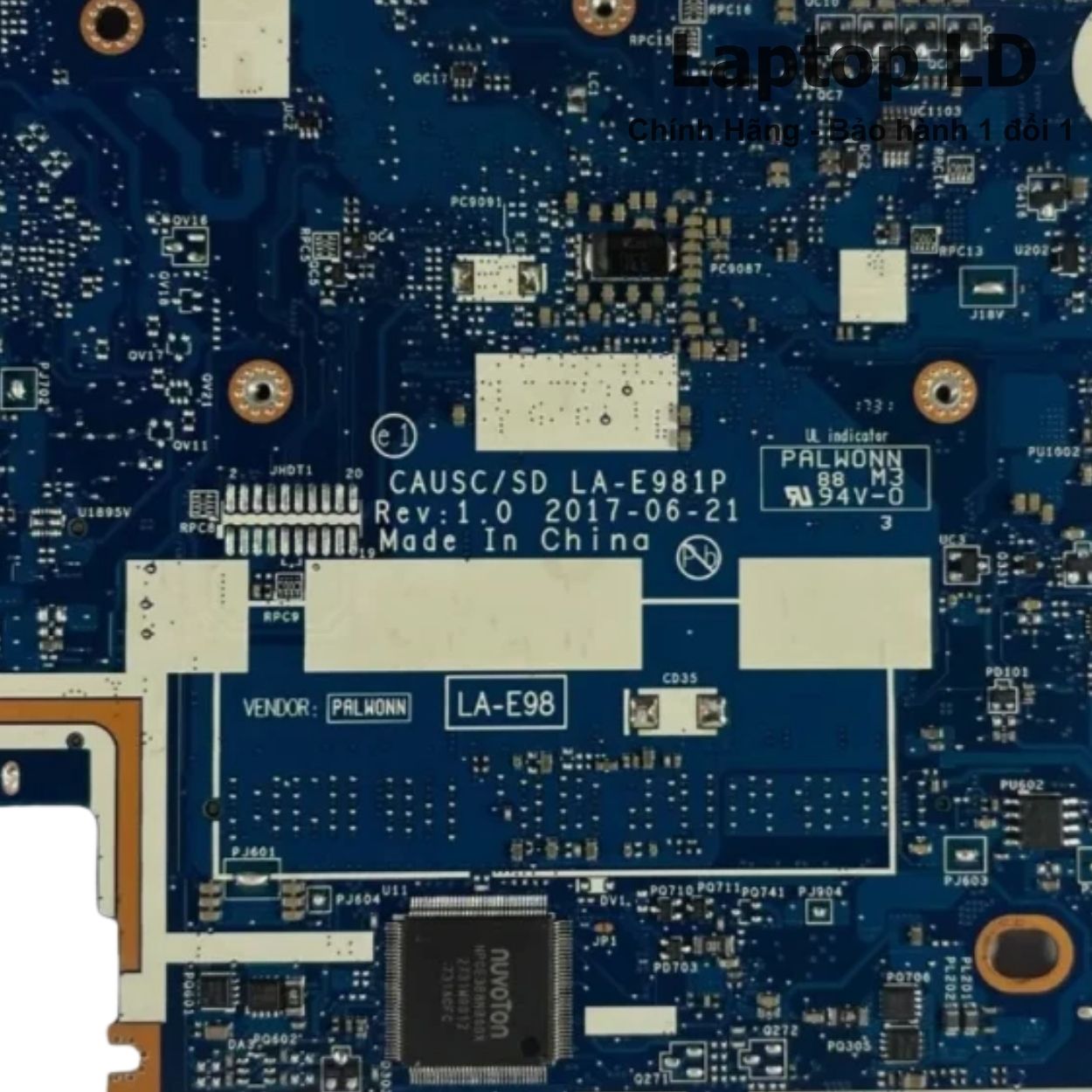

Ảnh 04 — PCB / FRU / revision Vị trí LA-E981P Rev 1.0 và Lenovo FRU.

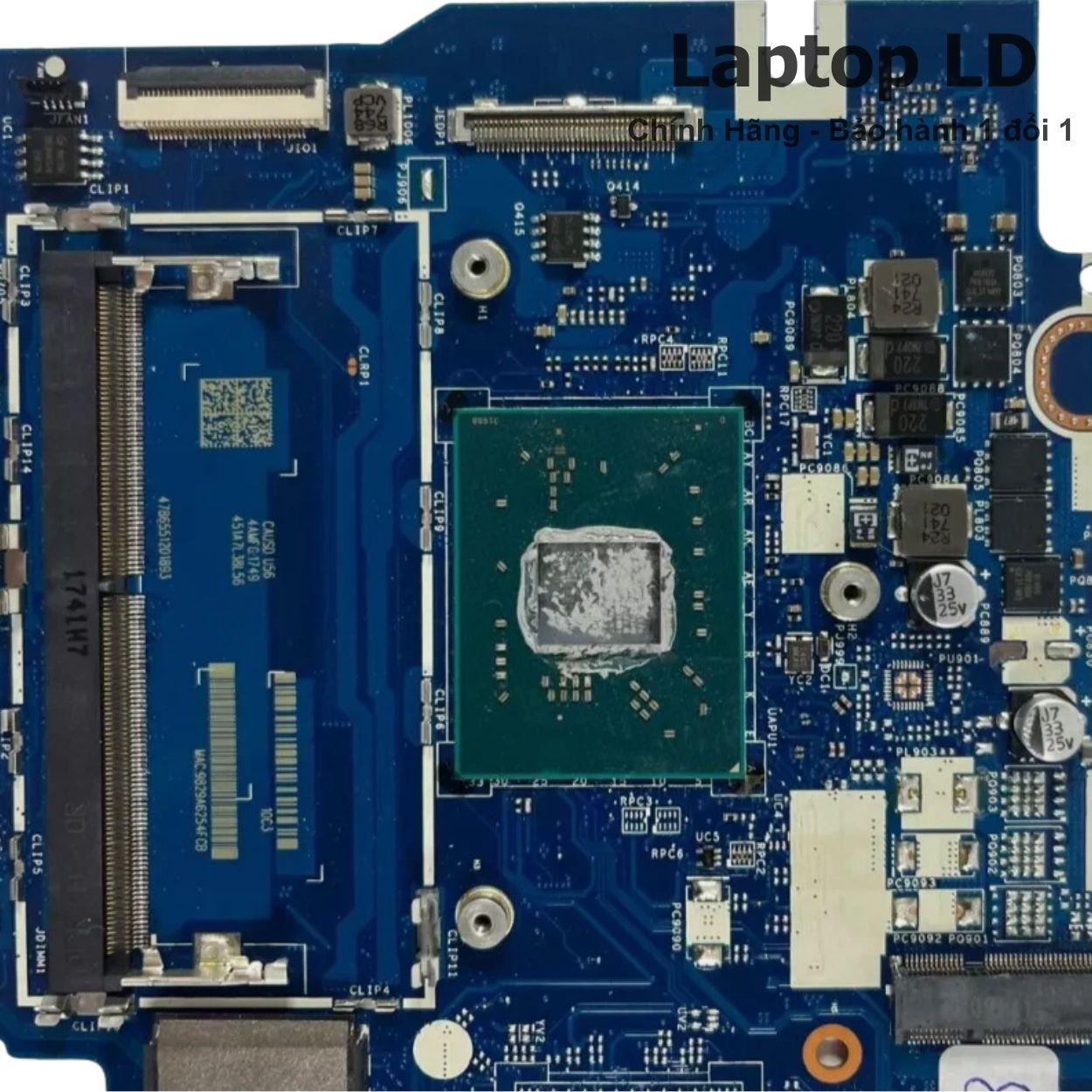

Ảnh 05 — CPU / GPU / RAM Khu vực APU, GPU rời và RAM.

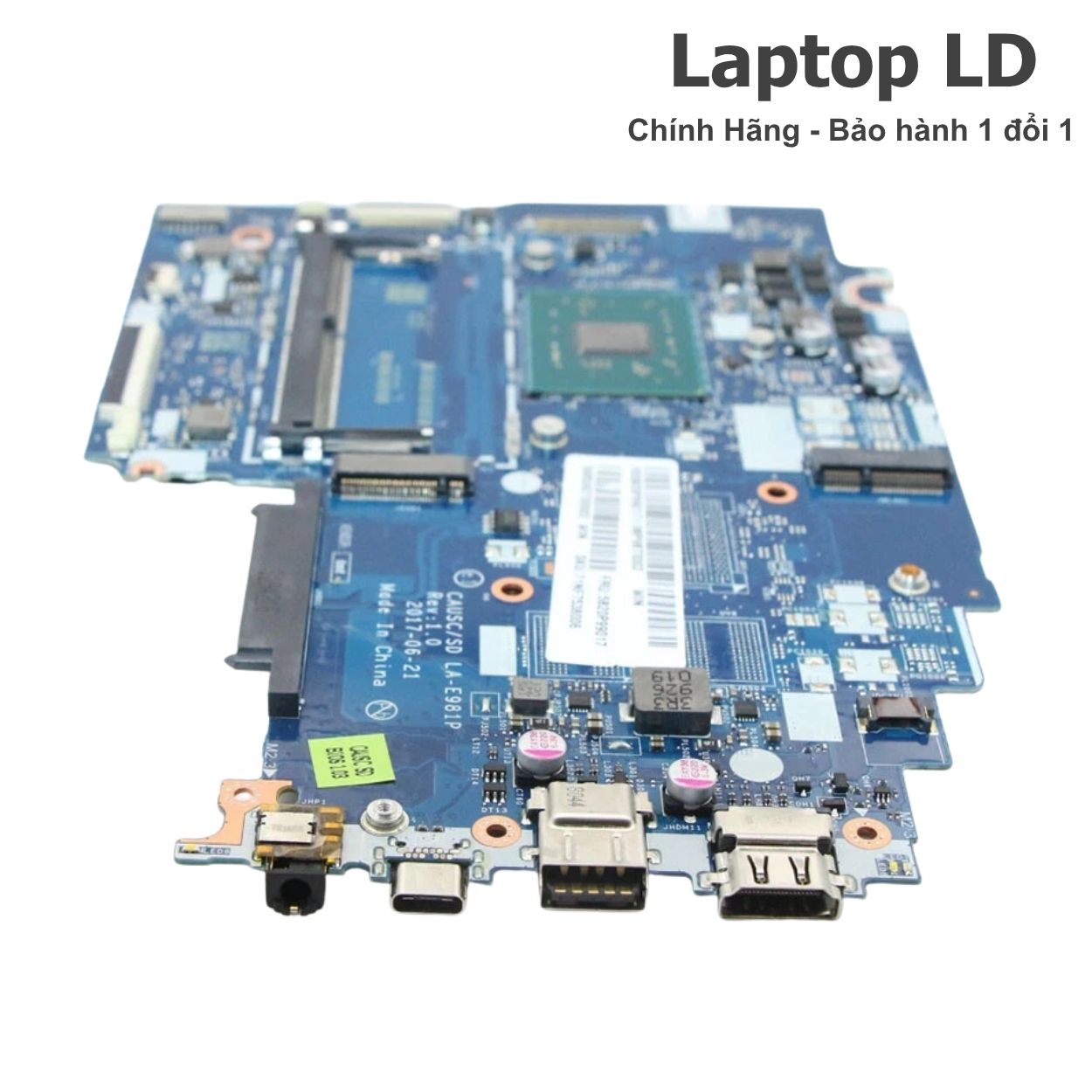

Ảnh 06 — Cổng / socket / đầu nối Nhận diện USB-C, HDMI, SATA/M.2 và đầu nối chính.

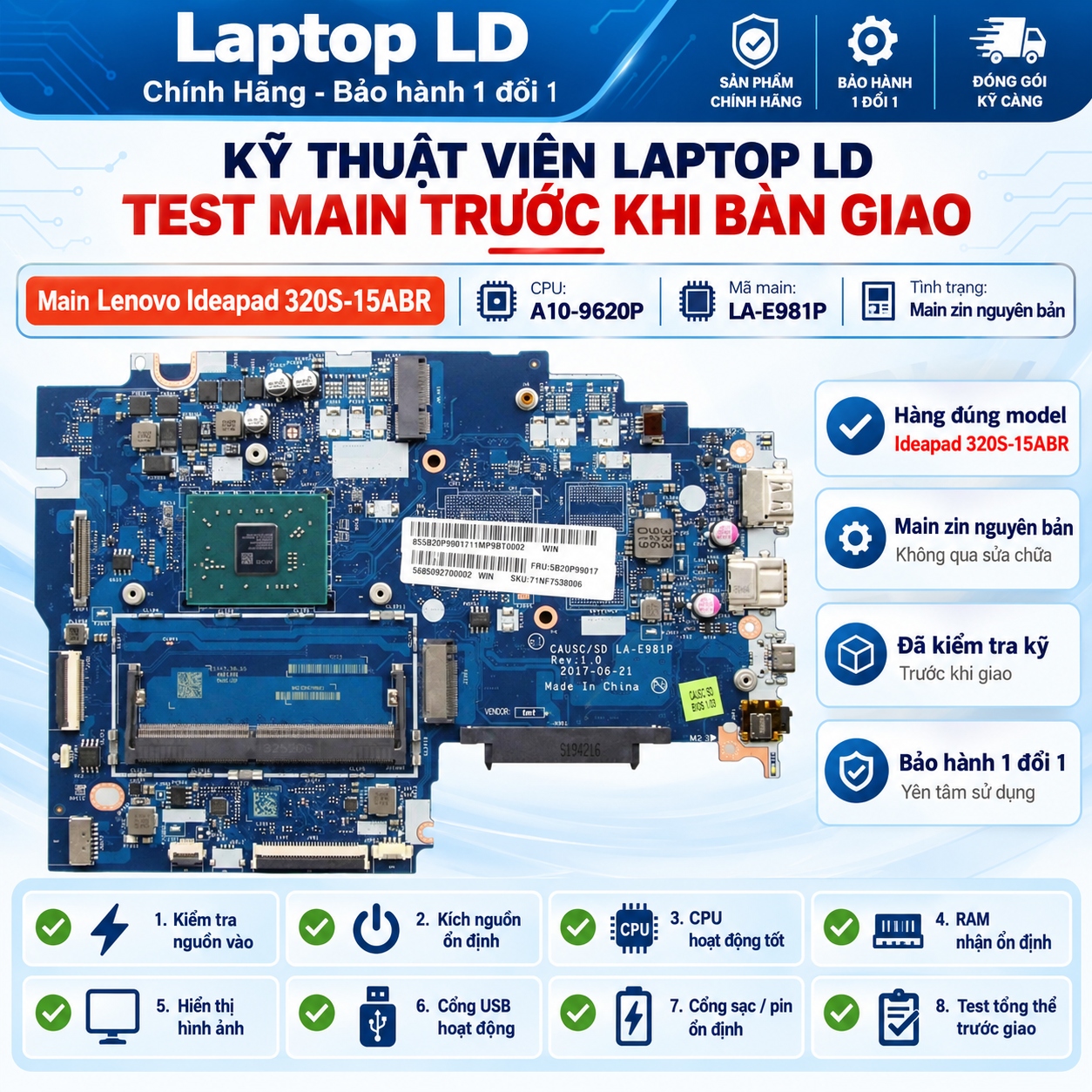

Ảnh 07 — Kết quả kiểm tra Kiểm tra chức năng trước khi giao.
Ảnh 08 — Đóng gói Quy cách bảo vệ main trước khi vận chuyển.
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Lenovo IdeaPad 320S-15ABR · Type 80YA
- Mã main / PCB
- Compal CAUSC/SD · LA-E981P Rev 1.0
- CPU / SoC
- AMD A10-9620P Bristol Ridge · 4 nhân / 4 luồng · 2.50GHz · Turbo tối đa 3.40GHz · 2MB L2
- RAM / bộ nhớ
- 1 khe SODIMM DDR4-1866 · tối đa 8GB theo Hardware Maintenance Manual Lenovo
- GPU / VGA
- AMD Radeon R5 tích hợp trong A10-9620P + AMD R17M-M1-70 2GB đồ họa rời
- SSD / lưu trữ
- HDD/SSD 2.5 inch SATA II/SATA III; SSD 2.5 inch hoặc M.2 2280 SATA III/PCIe tùy cấu hình
- Cổng ngoài
- 1× USB 3.0, 1× USB 2.0, 1× USB Type-C, HDMI, audio combo, đầu đọc SD/SDHC/SDXC/MMC và cổng nguồn
- Không dây
- WLAN 802.11ac 1×1 + Bluetooth qua module M.2; Lenovo liệt kê Lite-On NFA435A và Realtek RTL8821CE tùy cấu hình
Thông số kỹ thuật bổ sung
| Board revision | Compal CAUSC/SD LA-E981P Rev 1.0; BIOS/board-level sources xác nhận nền này cho IdeaPad 320S-15ABR AMD. |
|---|---|
| OEM part / Lenovo FRU | 5B20P98976: A10-9620P + R17M-M1 2GB, NOK; 5B20P98972: A10-9620P + R17M-M1 2GB, WIN. |
| Chipset / I/O | AMD SoC platform; một khe DDR4; SATA HDD/SSD; M.2 SSD; USB 2.0; USB 3.0; USB-C; HDMI; card reader; M.2 WLAN. |
| BIOS / firmware | Dùng BIOS đúng Lenovo IdeaPad 320S-15ABR Type 80YA và LA-E981P. Trước khi nạp BIOS nên sao lưu firmware cũ, đối chiếu đúng board revision và FRU. |
| Tản nhiệt / adapter | Lenovo liệt kê adapter 45W hoặc 65W tùy cấu hình. Bản 320S-15ABR có GPU rời cần sử dụng đúng heatsink dành cho DIS và kiểm tra nhiệt độ APU/GPU sau khi lắp. |
| Ghi chú cấu hình | AMD A10-9620P, Radeon R5 tích hợp, GPU R17M-M1-70 và VRAM thuộc mainboard. RAM SODIMM, SSD/HDD, WLAN, heatsink/quạt, pin và adapter là linh kiện rời nếu đơn hàng không ghi kèm. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | GPU | FRU / nhận diện |
|---|---|---|---|
| A10-9620P | AMD A10-9620P · Radeon R5 tích hợp | AMD R17M-M1-70 2GB rời | 5B20P98976 NOK / 5B20P98972 WIN · LA-E981P |
| A12-9720P | AMD A12-9720P | AMD R17M-M1-70 2GB rời | 5B20P98999 NOK / 5B20P98983 WIN · cùng Type 80YA |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng AMD A10-9620P, GPU AMD R17M-M1-70, VRAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ các cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: RAM SODIMM, HDD/SSD, module Wi-Fi/Bluetooth, heatsink/quạt, pin, adapter, cáp và board I/O phụ chỉ đi kèm khi được ghi rõ trong đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Nền A10-9620P + R17M có cả APU và GPU rời nên cần kiểm tra riêng nguồn APU, GPU, VRAM và hệ thống tản nhiệt trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc | Adapter, jack DC-in, pin, MOSFET đầu vào, mạch sạc, nguồn chờ hoặc chạm chập trên bo. | Thử adapter Lenovo đúng công suất, cô lập pin khi cần và đo nguồn đầu vào/nguồn chờ trước khi kết luận lỗi system board. |
| Có nguồn nhưng không POST hoặc không lên hình | RAM SODIMM, BIOS, APU A10-9620P, nguồn APU, màn/cáp hoặc GPU. | Thử RAM DDR4 tốt, kiểm tra BIOS, thử xuất HDMI và đo các nguồn chính trước khi thay main. |
| Sọc hình, treo hoặc lỗi khi chạy GPU rời | AMD R17M-M1-70, VRAM, nguồn GPU, driver hoặc hệ thống tản nhiệt. | Kiểm tra driver AMD đúng model, theo dõi nhiệt độ và test riêng tải đồ họa; kiểm tra GPU/VRAM khi lỗi xuất hiện dưới tải. |
| Không nhận RAM hoặc báo lỗi bộ nhớ | Thanh DDR4, khe SODIMM, nguồn RAM, tiếp xúc hoặc memory controller trong APU. | Thử thanh DDR4-1866 tốt, vệ sinh tiếp xúc, chạy memory test và kiểm tra nguồn RAM. |
| Không nhận HDD/SSD hoặc lỗi boot | Ổ 2.5 inch, SSD M.2, cáp/socket, nguồn lưu trữ hoặc thiết lập BIOS. | Thử ổ tốt, kiểm tra riêng SATA/M.2 trong BIOS và kiểm tra cáp/nguồn trước khi kết luận lỗi main. |
| USB-C, USB-A hoặc HDMI hoạt động bất thường | Thiết bị ngoài, cáp, chân cổng, controller, nguồn cổng hoặc đường tín hiệu. | Dùng thiết bị và cáp đã biết tốt, kiểm tra từng cổng riêng và driver trước khi sửa system board. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng Lenovo IdeaPad 320S-15ABR Type 80YA, CAUSC/SD LA-E981P Rev 1.0, CPU A10-9620P và GPU R17M-M1-70 2GB. Chuyển RAM SODIMM, SSD/HDD và WLAN sang main mới; sử dụng đúng heatsink cho cấu hình GPU rời. Sau lắp kiểm tra BIOS, RAM, lưu trữ, Radeon R5/R17M, USB-C, HDMI, Wi-Fi/Bluetooth, sạc và nhiệt độ.
Không dùng FRU 5B20P11088/NM-B341 của IdeaPad 320-15ABR để nhận diện main 320S-15ABR. Đây là hai nền system board khác nhau.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng AMD A10-9620P.
- Khe RAM DDR4 nhận đúng dung lượng và chạy memory test ổn định.
- HDD/SSD SATA hoặc SSD M.2 được nhận đúng theo cấu hình máy.
- Radeon R5 tích hợp và AMD R17M-M1-70 2GB hoạt động ổn định.
- USB 3.0, USB 2.0, USB-C, HDMI, card reader và audio hoạt động.
- Wi-Fi/Bluetooth, pin, sạc, quạt và nhiệt độ APU/GPU ổn định.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Lenovo IdeaPad 320S-15ABR A10-9620P LA-E981P
Main 320S-15ABR A10-9620P có VGA rời không?
Có. Hardware Maintenance Manual Lenovo liệt kê bản A10-9620P Type 80YA với GPU AMD R17M-M1-70 2GB. A10-9620P đồng thời có Radeon R5 Graphics tích hợp trong APU.
Main LA-E981P A10-9620P có FRU nào?
Lenovo liệt kê FRU 5B20P98976 cho bản NOK và 5B20P98972 cho bản WIN, cùng cấu hình A10-9620P + R17M-M1 2GB trên IdeaPad 320S-15ABR Type 80YA.
IdeaPad 320S-15ABR dùng RAM gì và tối đa bao nhiêu?
Theo Hardware Maintenance Manual chính hãng, máy dùng một khe SODIMM DDR4-1866 và dung lượng tối đa được Lenovo công bố là 8GB.
Main có kèm RAM, SSD và card Wi-Fi không?
AMD A10-9620P, Radeon R5, GPU R17M và VRAM thuộc mainboard. RAM SODIMM, HDD/SSD và card Wi-Fi/Bluetooth là linh kiện rời, chỉ đi kèm khi đơn hàng ghi rõ.
