Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Lenovo IdeaPad 300-15ISK
- Mã main
- NM-A481 · Rev 1.0
- CPU
- Intel Core i5-6200U
- GPU / VGA
- Intel HD Graphics 520
- RAM
- 2 khe SO-DIMM DDR3L-1600
- Lưu trữ
- 1 khay 2.5-inch SATA 3 · HDD/SSHD/SSD
Hỗ trợ kỹ thuật trước và sau khi mua

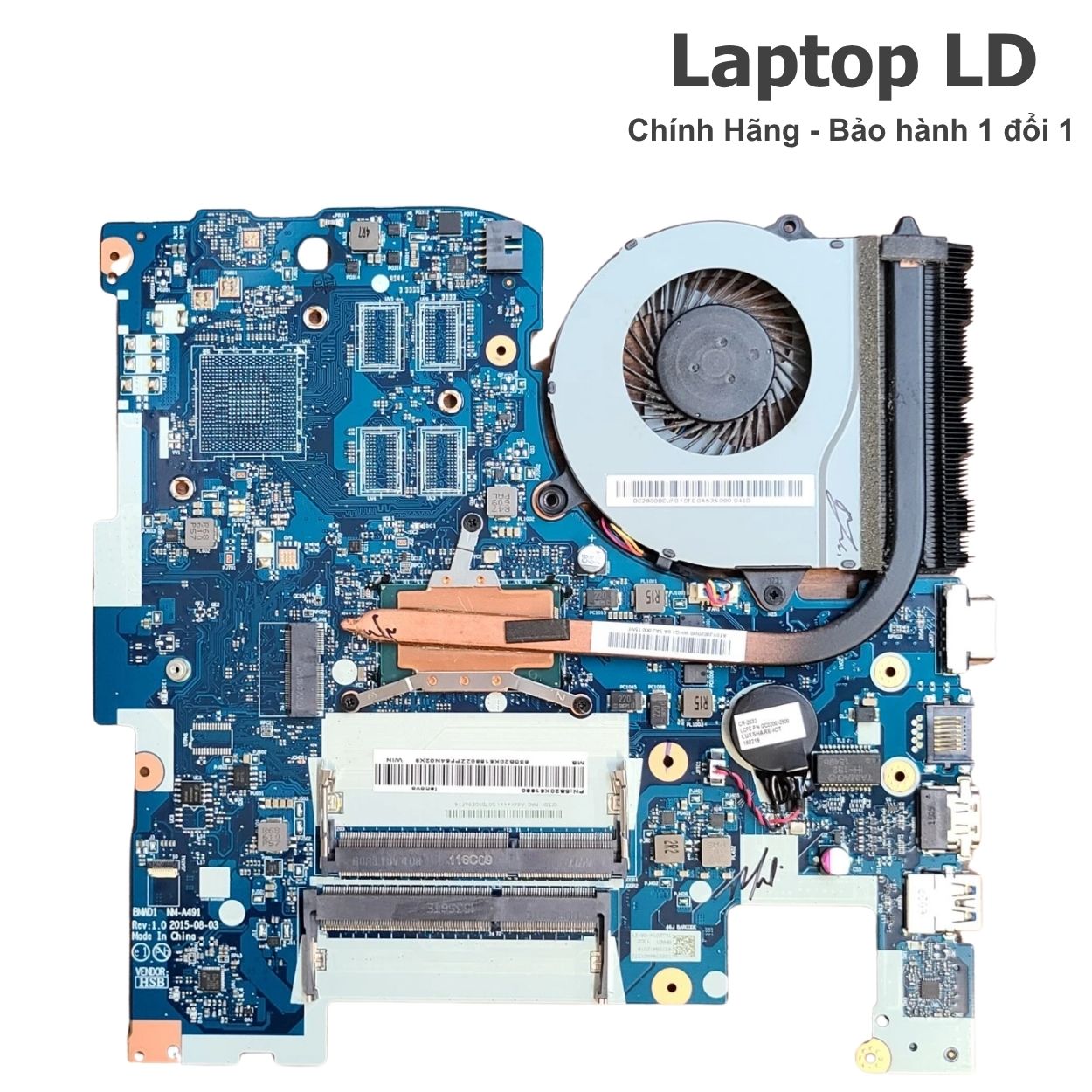

Main Lenovo IdeaPad 300-15ISK i5-6200U NM-A481 Rev 1.0
Mainboard BMWQ1/BMWQ2 NM-A481 Rev 1.0 dùng cho Lenovo IdeaPad 300-15ISK nền Intel Skylake-U. Bản i5-6200U có nhánh UMA và các nhánh đồ họa rời V1G/V2G; Lenovo HMM liệt kê FRU 5B20K38179 cho UMA, 5B20K38212 cho V1G và 5B20K38185 cho V2G.
Hỗ trợ trước khi mua: Laptop LD đối chiếu đúng IdeaPad 300-15ISK, BMWQ1/BMWQ2 NM-A481 Rev 1.0, CPU i5-6200U, FRU và việc bo là UMA/V1G/V2G trước khi giao. Không gộp với IdeaPad 300-17ISK vì model 17-inch dùng platform BMWD1 / NM-A491.
Hạng mục kiểm tra Nguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả 1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bán Tư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Lenovo HMM xác nhận 300-15ISK i5-6200U có ba nhánh system board: 5B20K38179 UMA, 5B20K38212 V1G và 5B20K38185 V2G. Dữ liệu repair xác nhận NM-A481 Rev 1.0 là BMWQ1/BMWQ2 của 300-15ISK; 300-17ISK dùng NM-A491.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích

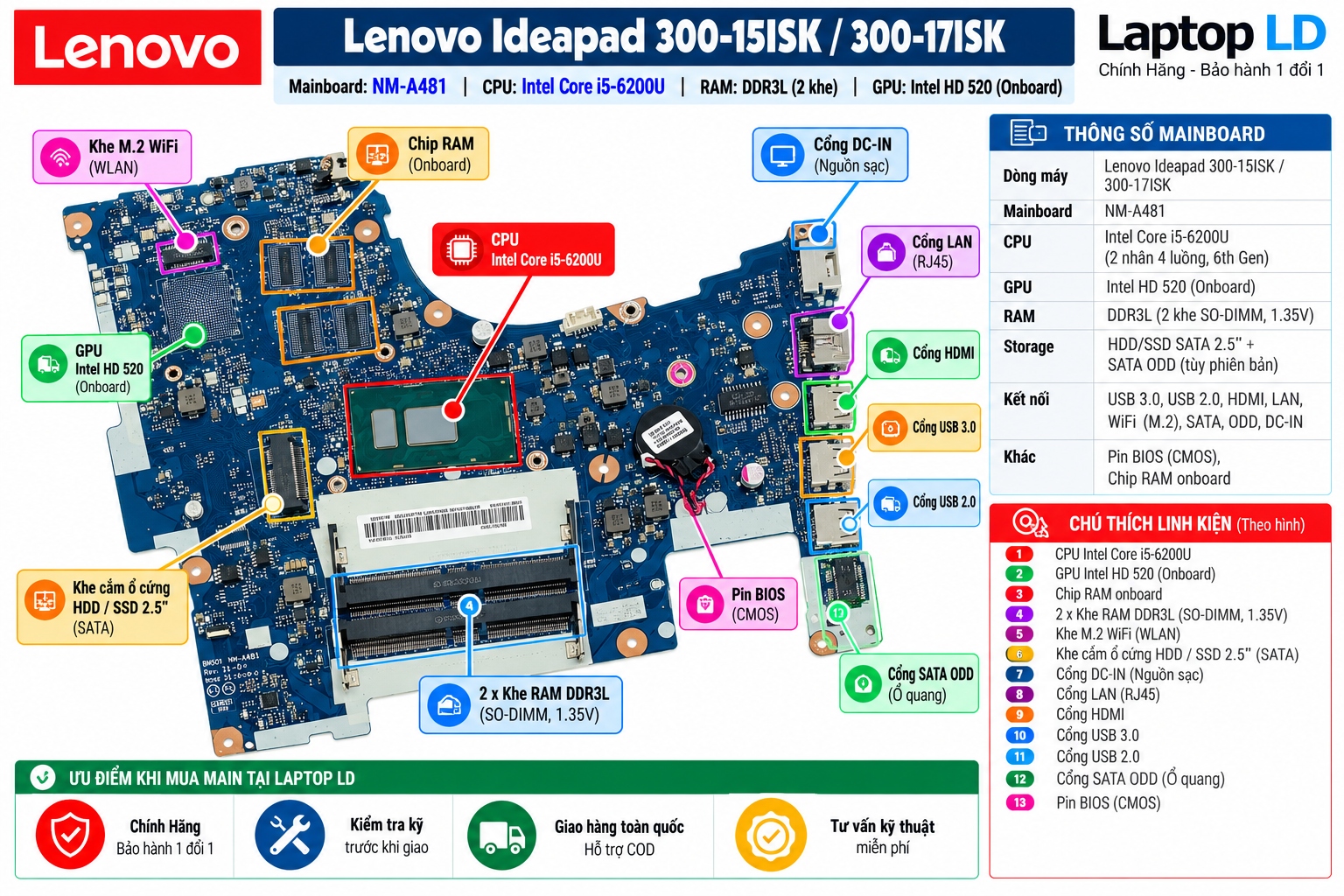

- Dòng máy
- Lenovo IdeaPad 300-15ISK
- Mã main / PCB
- BMWQ1 / BMWQ2 · NM-A481
- CPU / SoC

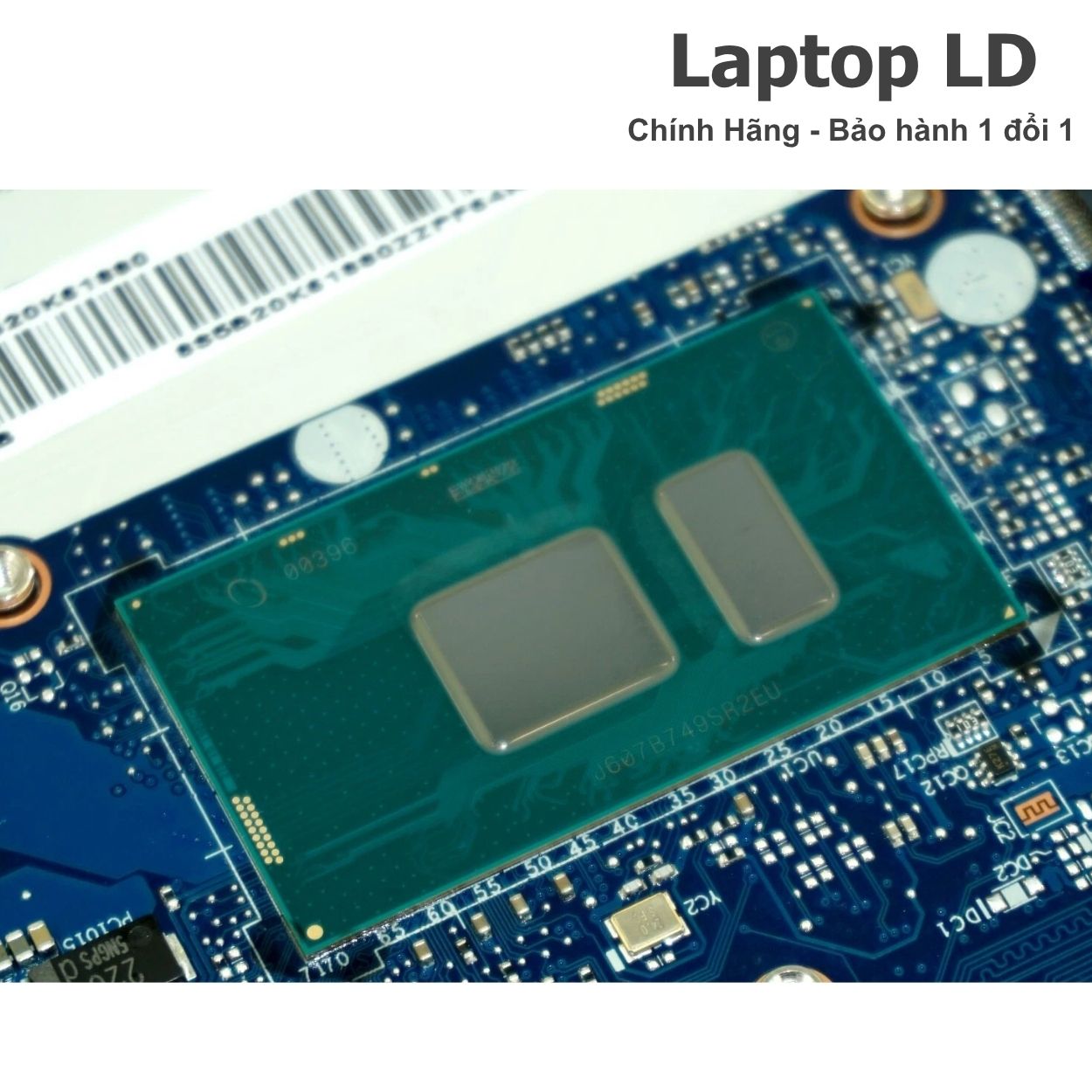

- Intel Core i5-6200U · 2 nhân 4 luồng · 2.30GHz, Turbo tối đa 2.80GHz
- RAM / bộ nhớ

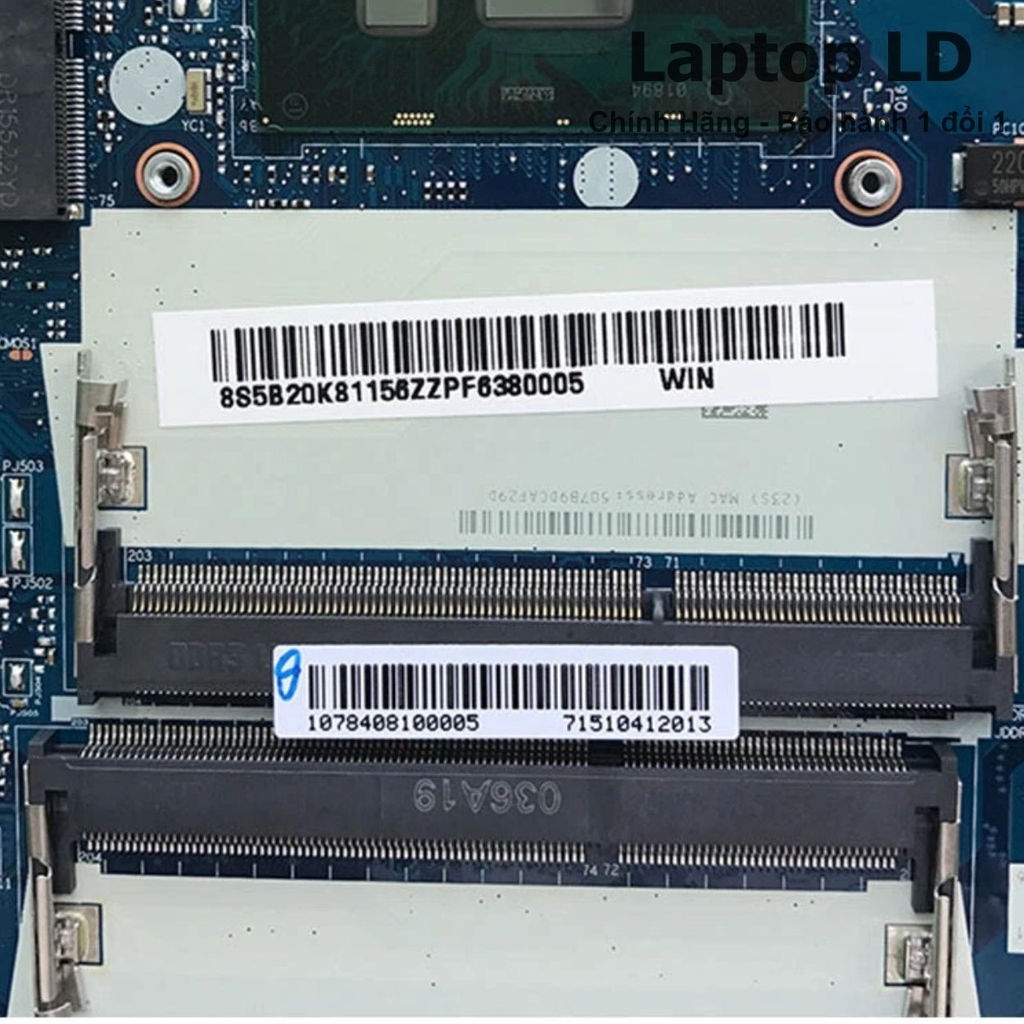

- 2 khe SO-DIMM DDR3L-1600 · tối đa 16GB
- GPU / VGA
- Intel HD Graphics 520; cùng platform có biến thể đồ họa rời V1G/V2G, trong đó bản V2G được đối chiếu với AMD Radeon R5 M330 2GB
- SSD / lưu trữ
- 1 khay 2.5-inch SATA 3 · HDD/SSHD/SSD; Lenovo công bố 500GB/1TB HDD, SSHD 500GB/1TB và SSD 128GB
- Cổng ngoài

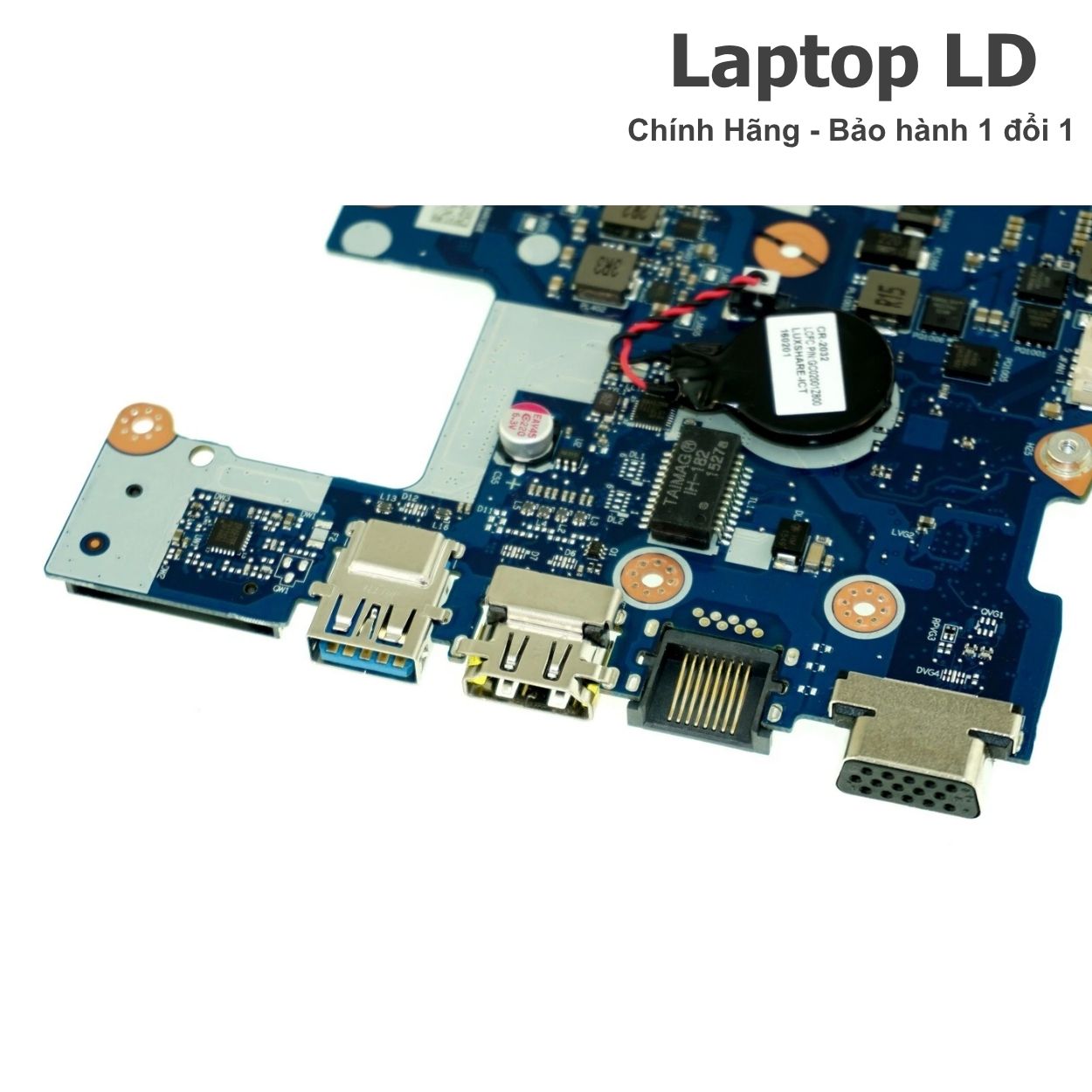

- 1× USB 3.0 Type-A; 2× USB 2.0 Type-A; HDMI; VGA; RJ45 Ethernet; audio combo 3.5mm; đầu đọc thẻ 4-trong-1 SD/SDHC/SDXC/MMC
- Không dây
- Module WLAN M.2 1×1 802.11ac + Bluetooth 4.0; Lenovo HMM liệt kê Intel 3165, Realtek RTL8821AE, Broadcom BCM43162 hoặc NFA435 theo cấu hình
Thông số kỹ thuật bổ sung
| Board revision | BMWQ1 / BMWQ2 · NM-A481 Rev 1.0. Dữ liệu repair xác nhận BIOS SPI NOR 8MB và EC firmware riêng cho platform này. |
|---|---|
| OEM part / FRU / SPS / DP/N | i5-6200U: FRU 5B20K38179 = UMA; 5B20K38212 = V1G discrete; 5B20K38185 = V2G discrete. Bản V2G được đối chiếu thực tế với AMD Radeon R5 M330 2GB. Chọn đúng FRU thay vì suy GPU chỉ từ mã NM-A481. |
| Kết nối / I/O đặc trưng | 2 khe DDR3L-1600 SO-DIMM; ổ 2.5-inch SATA 3; 1 USB 3.0; 2 USB 2.0; HDMI; VGA; RJ45; card reader 4-trong-1; audio combo; optical drive 9mm. |
| BIOS / firmware | Dùng BIOS đúng Lenovo IdeaPad 300-15ISK và NM-A481 Rev 1.0. Repair resources ghi SPI BIOS 8MB và ECROM riêng; trước khi nạp cần sao lưu BIOS/EC gốc và kiểm tra ME region. |
| Tản nhiệt / adapter | Lenovo công bố adapter 45W hoặc 65W và pin 4-cell 32Wh/41Wh cho 300-15ISK. Bản discrete cần đúng heatsink/quạt tương ứng; sau thay main phải kiểm tra nhiệt độ CPU/GPU dưới tải. |
| Ghi chú cấu hình | CPU i5-6200U và GPU theo đúng FRU thuộc system board. RAM DDR3L, ổ 2.5-inch SATA và WLAN là linh kiện rời. 300-15ISK không có cổng USB-C theo tài liệu Lenovo. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| i5-6200U · UMA | Core i5-6200U · Intel HD Graphics 520 | FRU 5B20K38179 · NM-A481 Rev 1.0 | Đúng nhánh UMA; không gộp với board discrete V1G/V2G |
| i5-6200U · discrete | Core i5-6200U · Intel HD 520 + GPU rời theo FRU | V1G: 5B20K38212 · V2G: 5B20K38185; V2G được đối chiếu với Radeon R5 M330 2GB | Đối chiếu tem FRU, chip GPU/VRAM và heatsink trước khi thay |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU theo đúng FRU và các linh kiện hàn trực tiếp trên bo. RAM, ổ lưu trữ và WLAN chỉ đi kèm khi được ghi rõ trong đơn hàng.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU và GPU theo đúng FRU thuộc mainboard. RAM DDR3L, HDD/SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter và cáp được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn hoặc không khởi động | Adapter 45/65W, jack nguồn, pin, nguồn chờ, EC, BIOS hoặc chạm chập trên main. | Thử adapter Lenovo đúng chuẩn, cô lập pin khi cần rồi đo nguồn đầu vào, các rail nguồn chờ và tín hiệu EC trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình, bật rồi tắt | BIOS/ME, RAM DDR3L, màn/cáp, nguồn CPU hoặc GPU/VRAM trên bản discrete. | Thử RAM tốt ở từng khe, kiểm tra xuất hình HDMI/VGA, BIOS/ME và các nguồn CPU/GPU trước khi khoanh vùng. |
| Không nhận RAM, treo hoặc lỗi bộ nhớ | Module DDR3L, khe SO-DIMM, nguồn RAM, đường tín hiệu hoặc bộ điều khiển nhớ trong CPU. | Đổi chéo module DDR3L-1600 đã biết tốt giữa hai khe và kiểm tra dung lượng trong BIOS hoặc hệ điều hành. |
| Không nhận HDD/SSD hoặc lỗi boot | Ổ 2.5-inch SATA, cáp/connector, nguồn lưu trữ hoặc thiết lập BIOS. | Thử HDD/SSD SATA đã biết tốt, kiểm tra cáp SATA, nguồn ổ và nhận diện trong BIOS để tách lỗi ổ khỏi main. |
| Sọc hình, artifact hoặc treo khi tải đồ họa | GPU rời/VRAM trên bản V1G/V2G, nguồn GPU, heatsink/quạt hoặc driver. | Xác định bo UMA hay discrete theo FRU, kiểm tra Intel HD 520 trước, theo dõi nhiệt độ và chạy tải GPU có kiểm soát để phân biệt lỗi phần mềm với GPU/VRAM/nguồn. |
| USB, HDMI/VGA, LAN hoặc Wi-Fi hoạt động không ổn định | Cáp/thiết bị ngoài, cổng vật lý, controller, module WLAN, nguồn cổng hoặc BIOS. | Dùng thiết bị đã biết tốt kiểm tra riêng USB 3.0/2.0, HDMI, VGA, RJ45 và WLAN; thử module Wi-Fi tương thích để tách lỗi ngoại vi khỏi system board. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, tháo/cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng IdeaPad 300-15ISK, BMWQ1/BMWQ2 NM-A481 Rev 1.0, i5-6200U và FRU UMA/V1G/V2G; chuyển RAM DDR3L, HDD/SSD SATA và WLAN phù hợp sang main thay thế. Sau lắp kiểm tra BIOS/ME, RAM, lưu trữ, đồ họa, HDMI/VGA, LAN, Wi-Fi/Bluetooth, sạc và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và ổ lưu trữ được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt USB, HDMI, VGA, LAN, Wi-Fi/Bluetooth và cổng sạc.
- Xác nhận đúng nhánh đồ họa UMA/V1G/V2G theo FRU.
- Nhiệt độ, quạt và độ ổn định CPU/GPU được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Lenovo IdeaPad 300-15ISK i5-6200U NM-A481 Rev 1.0
Main NM-A481 có dùng cho Lenovo IdeaPad 300-17ISK không?
Không nên gộp. Dữ liệu repair xác nhận NM-A481 Rev 1.0 là BMWQ1/BMWQ2 của 300-15ISK, còn 300-17ISK dùng platform BMWD1 / NM-A491.
Main i5-6200U NM-A481 dùng GPU gì?
Lenovo HMM liệt kê ba nhánh: 5B20K38179 UMA, 5B20K38212 V1G và 5B20K38185 V2G. Bản V2G được đối chiếu thực tế với AMD Radeon R5 M330 2GB; cần kiểm tra FRU trước khi chốt GPU.
RAM của IdeaPad 300-15ISK có hàn trên main không?
Không. Lenovo xác nhận máy dùng DDR3L-1333/1600 với hai khe SO-DIMM và hỗ trợ tối đa 16GB.
IdeaPad 300-15ISK có USB-C hoặc M.2 SSD không?
Theo Product Overview chính thức, máy có 1 USB 3.0, 2 USB 2.0, HDMI, VGA, RJ45 và lưu trữ 2.5-inch SATA; không có USB-C trong cấu hình cổng tiêu chuẩn và tài liệu không khóa khe M.2 SSD cho model này.
