Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Gateway GWTN141-10BK
- Mã main
- N14TB · Rev 1.1
- CPU
- Intel Core i5-1135G7
- GPU / VGA
- Intel Iris Xe Graphics G7 80EU tích hợp
- RAM
- 16GB LPDDR4X onboard
- Lưu trữ
- 1 khe M.2 2280 NVMe
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main Gateway GWTN141-10BK i5-1135G7 16GB N14TB

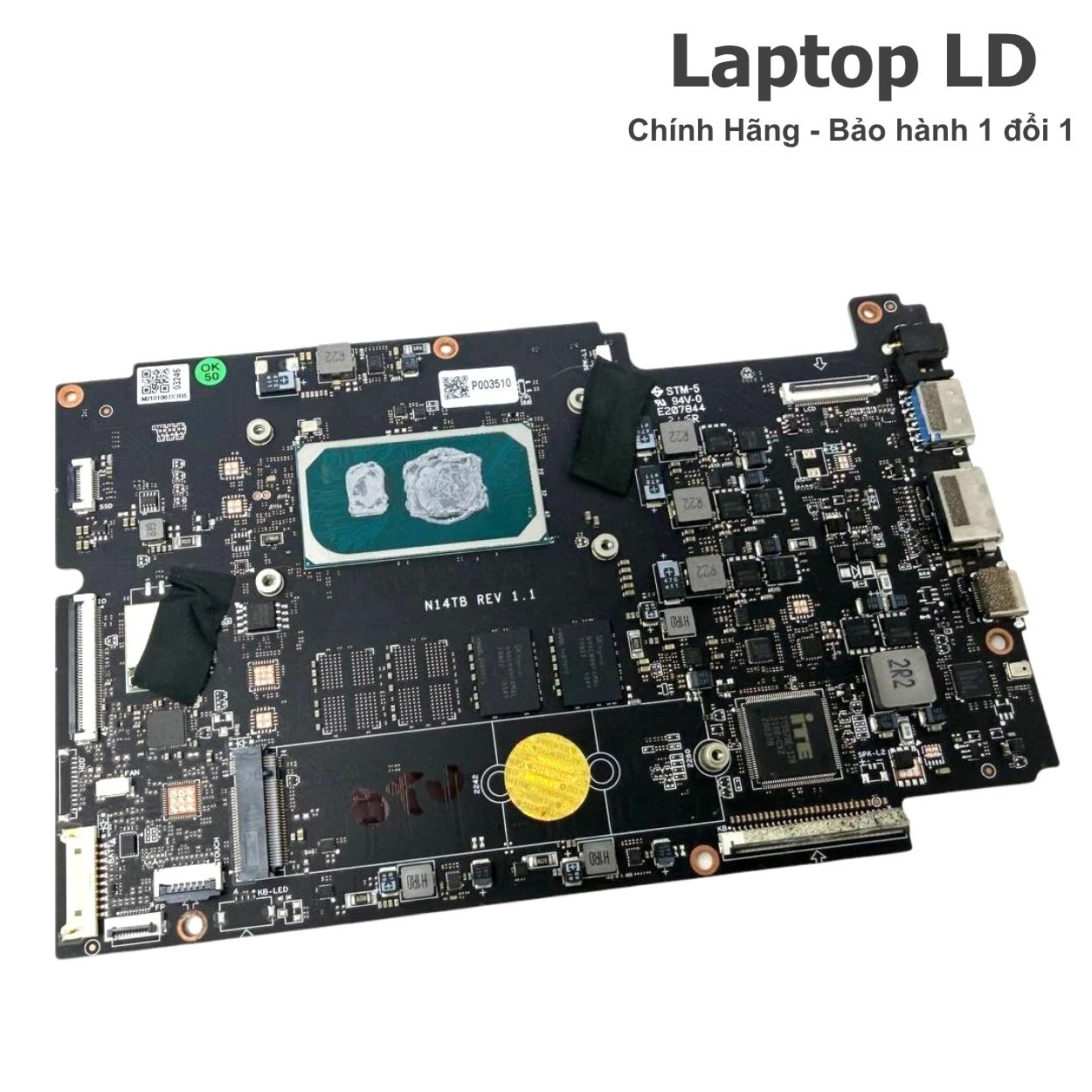

Mainboard N14TB Rev 1.1 dành cho Gateway GWTN141-10BK dùng Intel Core i5-1135G7, Intel Iris Xe Graphics và 16GB LPDDR4X hàn trên bo. Máy nguyên bản dùng SSD 512GB; bộ nhớ lưu trữ là M.2 NVMe 2280 rời, không phải eMMC hàn trên main.
Hỗ trợ trước khi mua: Laptop LD đối chiếu GWTN141-10BK, silkscreen N14TB Rev 1.1, CPU i5-1135G7, RAM 16GB onboard và part number N14TBR110/N14TBR120-TB90 hoặc mã tương đương trên main thực tế trước khi giao.

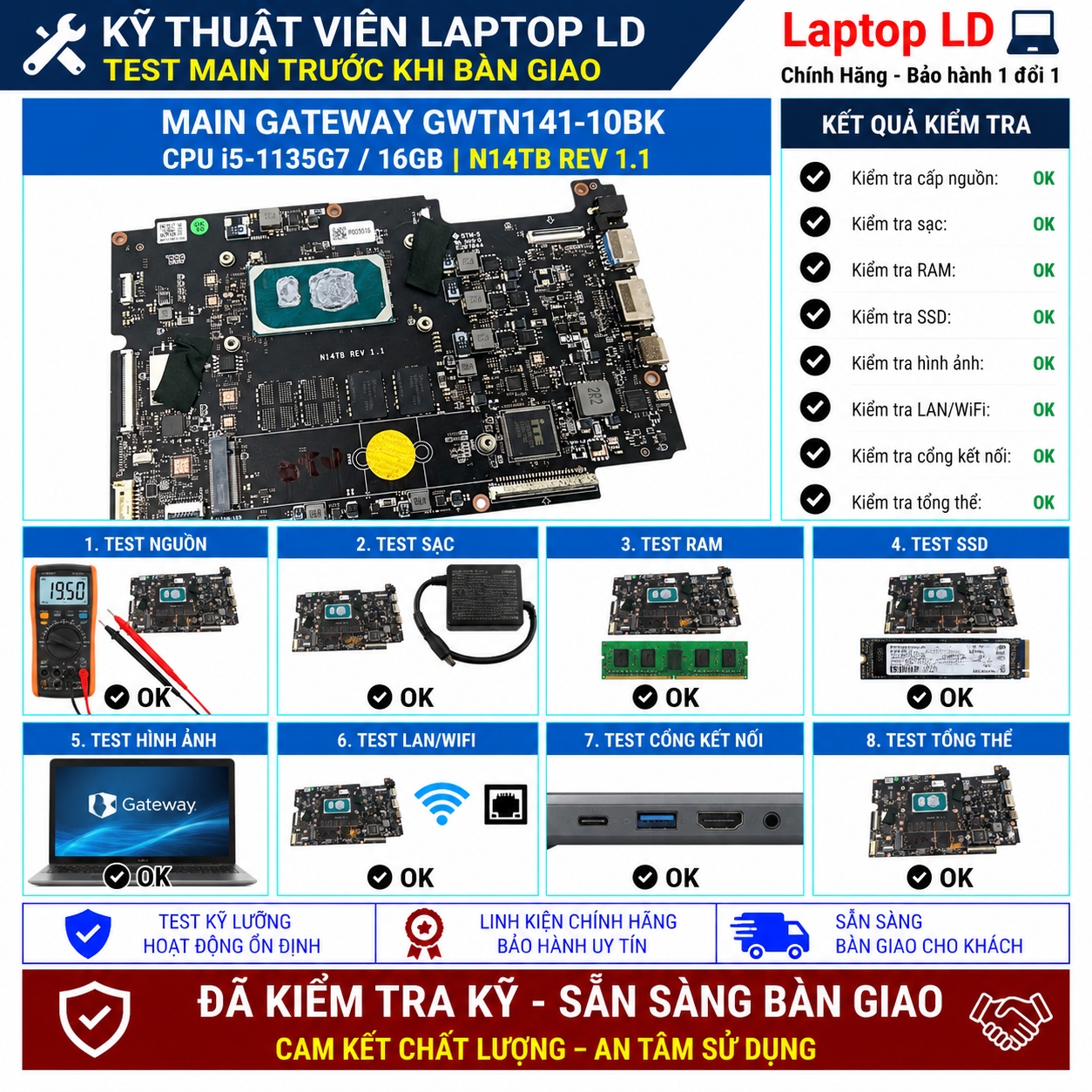

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Gateway chính hãng xác nhận GWTN141-10 dùng i5-1135G7, RAM 16GB LPDDR4X onboard và SSD 512GB. Nhóm main i5/16GB của GWTN141-10BK được cross-reference với các mã M2102049B1, M2102050B1, M2102051X2B1, M2108049B2, N14TBR110-TB90A/F và N14TBR120-TB90A/B.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →

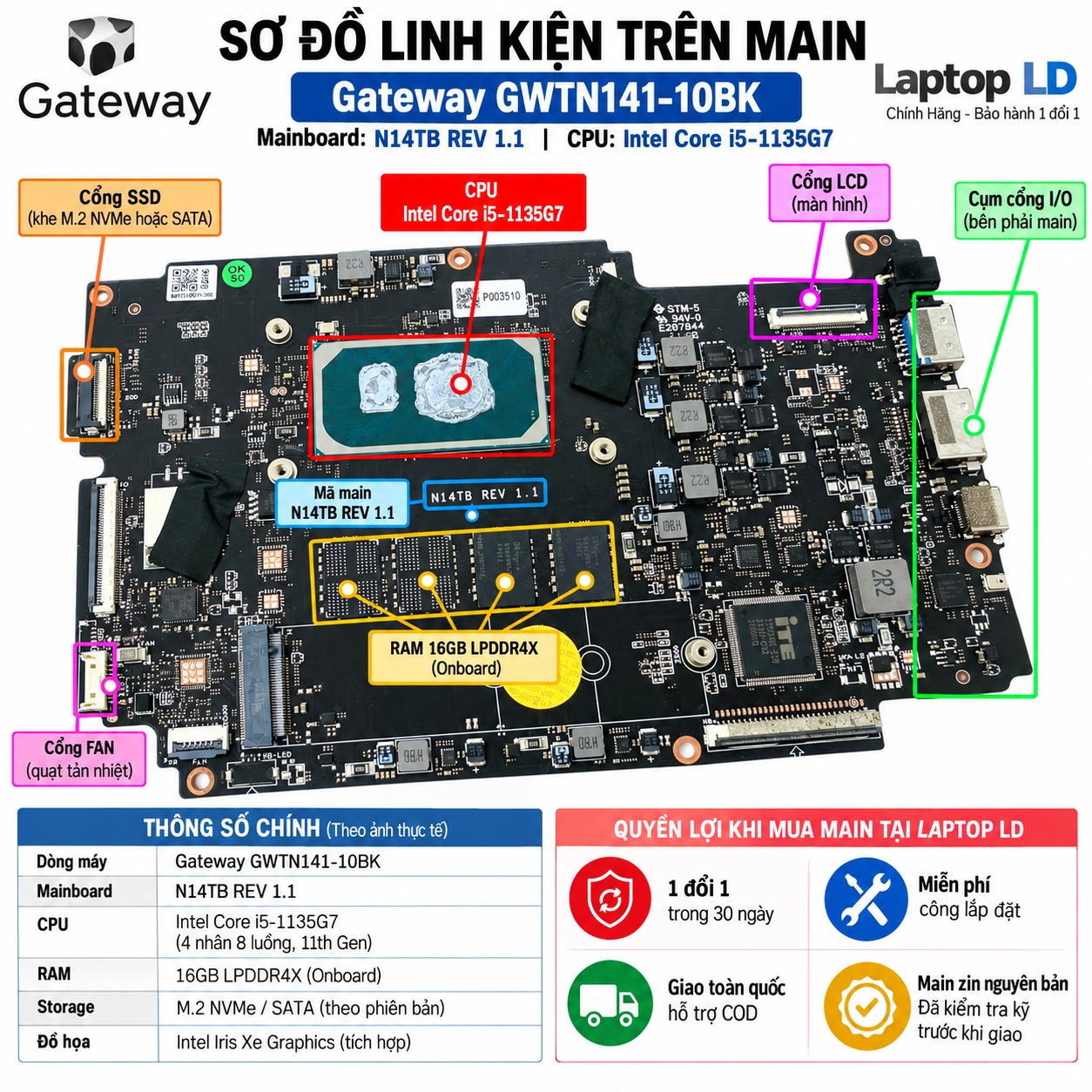

Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Gateway GWTN141-10BK
- Mã main / PCB
- N14TB
- CPU / SoC
- Intel Core i5-1135G7 · 4 nhân 8 luồng · 2.40GHz, Turbo tối đa 4.20GHz
- RAM / bộ nhớ
- 16GB LPDDR4X onboard · không có khe nâng cấp
- GPU / VGA
- Intel Iris Xe Graphics G7 80EU tích hợp
- SSD / lưu trữ
- 1 khe M.2 2280 NVMe · máy nguyên bản 512GB SSD
- Cổng ngoài
- 1× HDMI 1.4; 1× USB-A 3.0; 1× USB-A 3.1; 1× USB-C full-function theo Gateway; audio 3.5mm; microSD; không có RJ45; cổng sạc tròn 3.5mm
- Không dây
- Wi-Fi 2.4/5GHz hỗ trợ 802.11a/b/g/n/ac và Bluetooth theo hồ sơ FCC; module cụ thể có thể thay đổi theo lô sản xuất
Thông số kỹ thuật bổ sung
| Board revision | Motherboard N14TB Rev 1.1 được ghi nhận trực tiếp trên GWTN141-10BK. Hồ sơ FCC của họ máy ghi Hardware Version N14TRB110; các main thay thế i5/16GB dùng nhóm part N14TBR110/N14TBR120-TB90. |
|---|---|

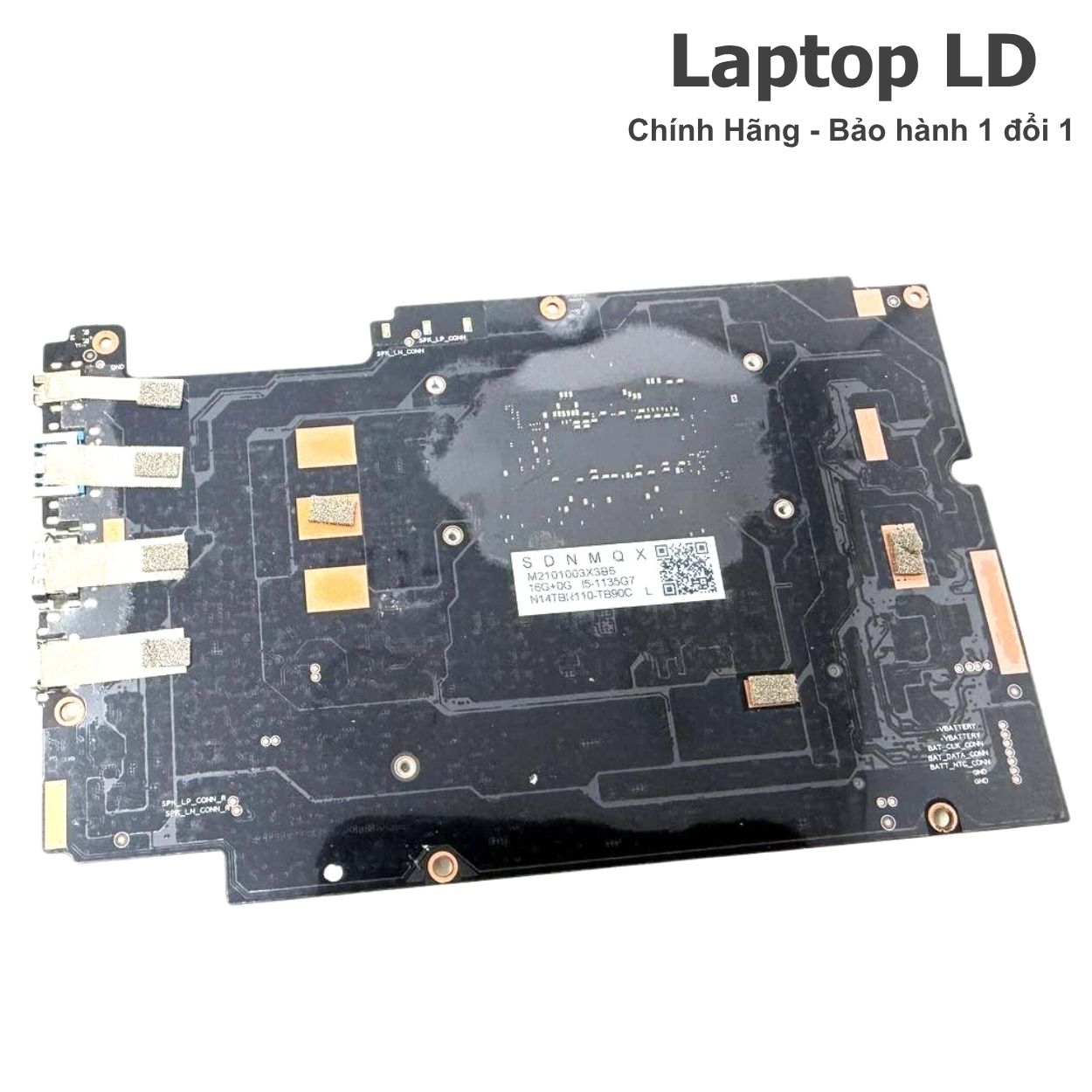

| OEM part / FRU / SPS / DP/N | Các part được cross-reference cho GWTN141-10BK i5-1135G7 16GB gồm M2102049B1, M2102050B1, M2102051X2B1, M2108049B2, N14TBR110-TB90A, N14TBR110-TB90F, N14TBR120-TB90A và N14TBR120-TB90B. |
| Kết nối / I/O đặc trưng | 16GB LPDDR4X onboard; 1 khe M.2 2280 NVMe; USB-C full-function; 2 USB-A; HDMI 1.4; microSD; audio 3.5mm; fingerprint reader; không có RJ45. |
| BIOS / firmware | Dùng BIOS đúng Gateway GWTN141-10BK và motherboard N14TB Rev 1.1. Khi nạp BIOS cần sao lưu file gốc và đối chiếu đúng board/revision cùng cấu hình i5-1135G7 + 16GB trước khi ghi. |
| Tản nhiệt / adapter | Gateway công bố adapter đầu ra 19V 3.1A với đầu sạc tròn 3.5mm, tương đương khoảng 59W. Khi thay main cần giữ đúng adapter, kiểm tra quạt/tản nhiệt và nhiệt độ CPU sau lắp. |
| Ghi chú cấu hình | Core i5-1135G7 và 16GB LPDDR4X thuộc mainboard. SSD 512GB nguyên bản là ổ M.2 NVMe 2280 rời nên có thể tháo/chuyển sang main thay thế; không mô tả SSD này là eMMC onboard. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản trong bài — GWTN141-10BK | Core i5-1135G7 · Intel Iris Xe G7 80EU | 16GB LPDDR4X onboard · M.2 NVMe 2280 · SSD gốc 512GB | N14TB Rev 1.1 · nhóm part N14TBR110/N14TBR120-TB90 và mã tương đương |
| GWTN141-6 — cùng họ nền bo | Core i3-1115G4 · Intel UHD Graphics | 4GB RAM theo hồ sơ FCC · dung lượng lưu trữ khác | Hồ sơ FCC ghi main board cùng họ nhưng CPU/RAM cấu hình khác; không thay chéo nếu cần giữ đúng i5-1135G7 + 16GB |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main

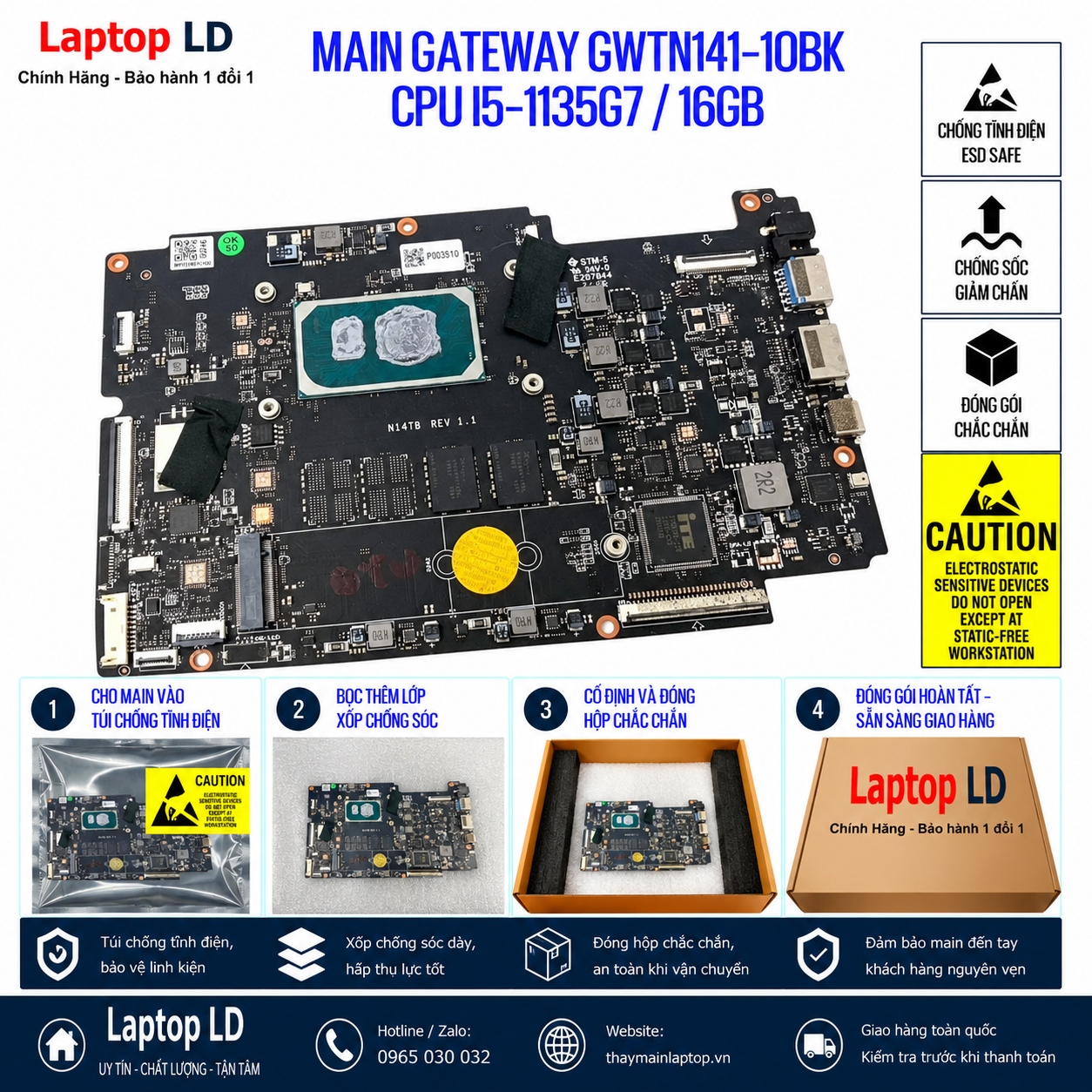

Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn hoặc không nhận adapter | Adapter 19V, jack sạc 3.5mm, pin, nguồn chờ, EC hoặc chạm chập trên main. | Thử adapter đúng 19V 3.1A, kiểm tra jack sạc và pin, sau đó đo nguồn vào và các rail nguồn chờ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình, không POST | BIOS, màn hình/cáp, RAM LPDDR4X onboard, nguồn CPU hoặc lỗi phần cứng trên bo. | Kiểm tra trạng thái POST, thử xuất hình HDMI/USB-C khi phù hợp, kiểm tra BIOS và các nguồn CPU/RAM trước khi kết luận. |
| Báo thiếu RAM, treo hoặc lỗi bộ nhớ | RAM LPDDR4X onboard, nguồn RAM, đường tín hiệu hoặc bộ điều khiển nhớ trong CPU. | Kiểm tra hệ thống nhận đủ 16GB, chạy chẩn đoán bộ nhớ khi máy còn boot được và đo nguồn RAM để tách lỗi phần mềm với lỗi main. |
| Không nhận SSD M.2 hoặc lỗi boot | SSD NVMe, socket M.2, nguồn cấp, đường PCIe hoặc thiết lập BIOS. | Thử SSD M.2 NVMe 2280 đã biết tốt, kiểm tra nhận diện trong BIOS và nguồn/socket M.2 để phân biệt lỗi SSD với lỗi main. |
| USB-C/HDMI/USB-A hoạt động không ổn định | Cáp/thiết bị ngoài, cổng vật lý, controller, nguồn cổng hoặc đường tín hiệu trên main. | Dùng cáp và thiết bị đã biết tốt thử từng cổng; với USB-C chỉ cam kết mức full-function theo tài liệu Gateway, không suy diễn thêm chuẩn ngoài thông tin đã xác minh. |
| Wi-Fi/Bluetooth mất kết nối hoặc không nhận thiết bị | Driver, module WLAN/BT, anten, nguồn module hoặc BIOS. | Kiểm tra driver, anten và trạng thái module WLAN/BT; thử module tương thích tốt để tách lỗi card khỏi socket/nguồn trên main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng GWTN141-10BK, N14TB Rev 1.1, i5-1135G7 và 16GB LPDDR4X; chuyển SSD M.2, WLAN và cụm tản nhiệt sang main thay thế. Sau lắp kiểm tra BIOS, RAM 16GB, SSD, Iris Xe, USB-C, HDMI, USB-A, Wi-Fi/Bluetooth, sạc và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Gateway GWTN141-10BK i5-1135G7 16GB N14TB
Main Gateway GWTN141-10BK dùng CPU và GPU gì?
Gateway chính hãng xác nhận GWTN141-10 dùng Intel Core i5-1135G7. Intel công bố CPU này có 4 nhân/8 luồng, Turbo tối đa 4.2GHz và Intel Iris Xe Graphics G7 80EU.
RAM 16GB trên GWTN141-10BK có nâng cấp được không?
Không. Gateway ghi rõ 16GB LPDDR4X là onboard, và Kingston cũng xác nhận bản 16GB dùng bộ nhớ non-removable, không có socket RAM.
SSD 512GB của GWTN141-10BK có hàn trên main không?
Không. Gateway ghi máy có SSD 512GB, còn Kingston xác nhận hệ thống dùng M.2 NVMe 2280 single-sided. Vì vậy SSD là linh kiện rời có thể tháo/chuyển khi thay main.
Mã main nào dùng cho GWTN141-10BK i5-1135G7 16GB?
Board được ghi nhận là N14TB Rev 1.1. Các part tương đương cho bản i5-1135G7 16GB gồm N14TBR110-TB90A/F, N14TBR120-TB90A/B và một số mã M2102049B1/M2102050B1/M2102051X2B1/M2108049B2.
