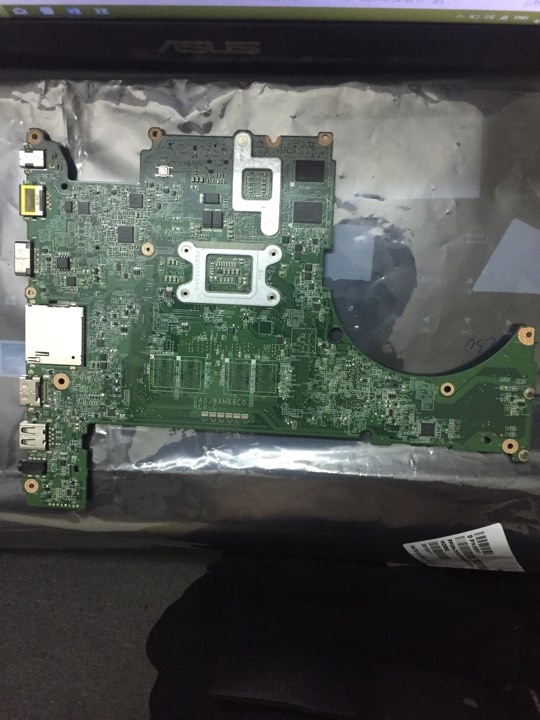

Main Dell Vostro 5560 CPU i5-3230M | DAOJWAMB8C1 REV:C
Dell Vostro 5560 là dòng laptop 15.6" thiên về văn phòng – doanh nghiệp, thân máy mỏng so với mặt bằng đời 3rd Gen nên nhóm lỗi thực tế khá riêng: ngoài lỗi không lên nguồn, cắm sạc không vào, bật lên rồi tắt, model này còn hay phát sinh lỗi kiểu bật máy có đèn nhưng không hình, treo logo hoặc boot cực chậm do SATA/HDD, quạt quay lớn rồi tụt xung khi máy nóng, mất hình khi gập mở do cáp màn qua bản lề, USB 3.0 hoặc HDMI chập chờn, LAN nhận rồi rớt mạng, loa rè hoặc jack tai nghe chập chờn và đặc biệt là lỗi GPU rời GT 630M suy theo nhiệt ở một số cấu hình dùng card rời. Với board DAOJWAMB8C1 REV:C dùng CPU i5-3230M, lỗi thường tập trung ở mạch sạc DC-in, nguồn chờ 3V/5V, nhánh nguồn CPU/GPU, cổng SATA, cụm cổng USB/HDMI/LAN và khu vực socket cáp màn gần bản lề khi máy đã dùng lâu hoặc từng tháo lắp nhiều lần.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã DAOJWAMB8C1 REV:C cho Dell Vostro 5560.
- Dòng Vostro 5560 thân mỏng 15.6", khi đặt linh kiện nên đối chiếu jack sạc Dell tròn, cụm cổng USB 2.0/3.0 – HDMI – LAN, cáp ổ SATA 2.5", socket RAM và đúng cụm tản nhiệt theo máy.
- Nên test nhanh theo checklist: nguồn, sạc, nhận RAM, nhận HDD/SSD, USB, HDMI, LAN, webcam, Wi-Fi, âm thanh trước khi giao.
- Phù hợp lỗi lặp như không nguồn, không sạc, nóng sập, không hình, treo boot, lỗi GPU rời, lỗi SATA hoặc cổng I/O chập chờn.
- Thay bo mạch chủ laptop + vệ sinh bụi sâu + thay keo tản đúng chuẩn cho CPU i5-3230M + kiểm tra jack sạc, cáp màn và cáp ổ cứng.
- Chạy test sạc-xả, test nhiệt, test khởi động nhiều lần, test HDMI/LAN/USB và test ổ cứng theo thời gian để bắt lỗi “dùng một lúc mới lộ”.
Mua DAOJWAMB8C1 REV:C: đúng mã – đúng cổng – đúng cấu trúc Dell Vostro 5560
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã: DAOJWAMB8C1 REV:C
- Dòng: Dell Vostro 5560
- Cần đối chiếu: jack sạc Dell tròn, USB 2.0/3.0, HDMI, LAN RJ45, audio, đầu đọc thẻ, socket RAM, cáp HDD/SSD SATA, cáp màn hình và cụm tản
Hợp máy không nguồn/không sạc, bật lên rồi tắt, không hình, nóng sập, treo logo hoặc lỗi cổng hoạt động chập chờn.
- Kiểm tra đường DC-in & mạch sạc trước/sau khi thay
- Vệ sinh hệ tản + thay keo, test nhiệt CPU i5-3230M và tải dài
- Test RAM/HDD/SSD/USB/LAN/HDMI/webcam/âm thanh theo checklist
Gọi/nhắn để đối chiếu đúng board DAOJWAMB8C1 REV:C, xác định đúng cụm cổng, đúng cáp SATA – RAM – màn hình và báo giá theo tình trạng thực tế.

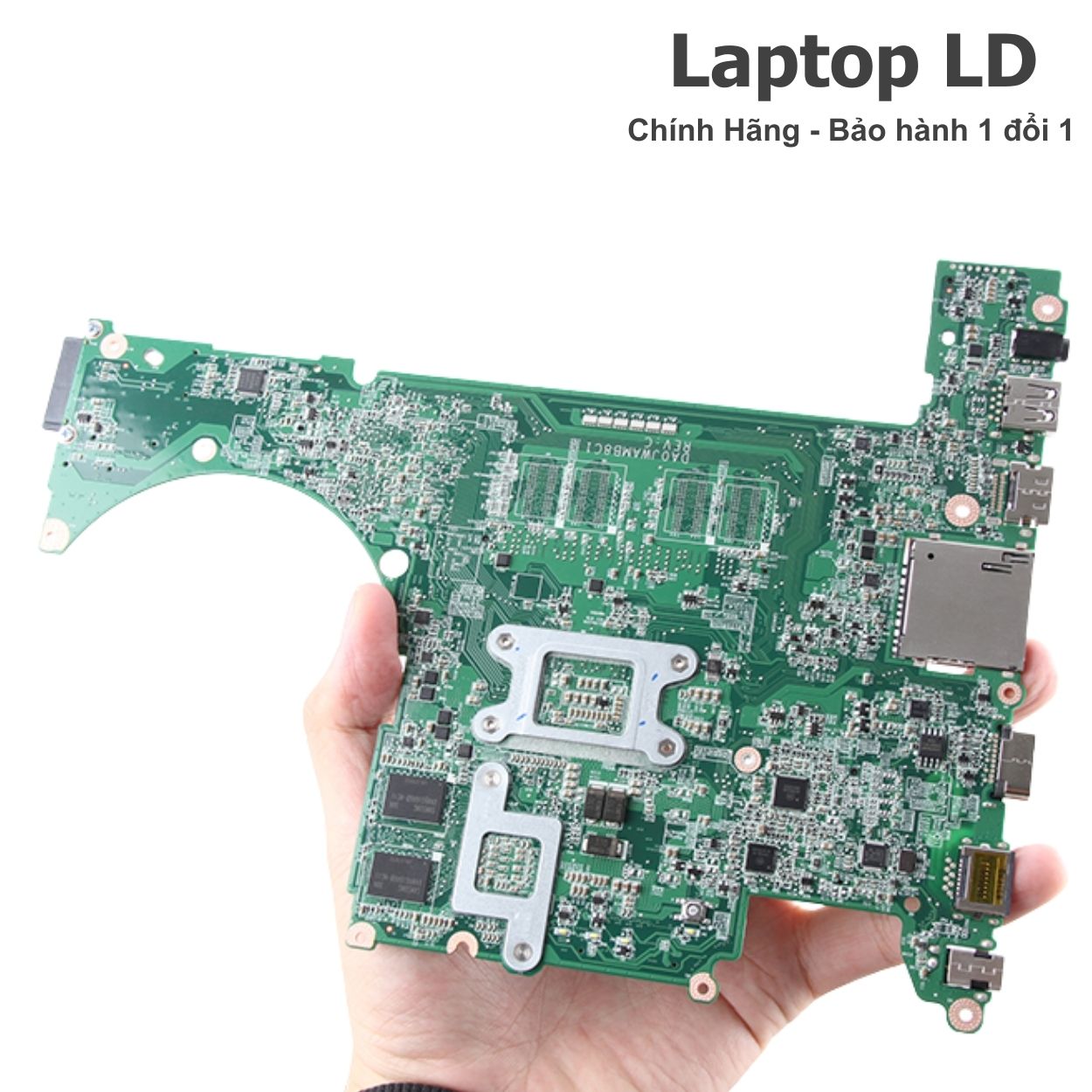

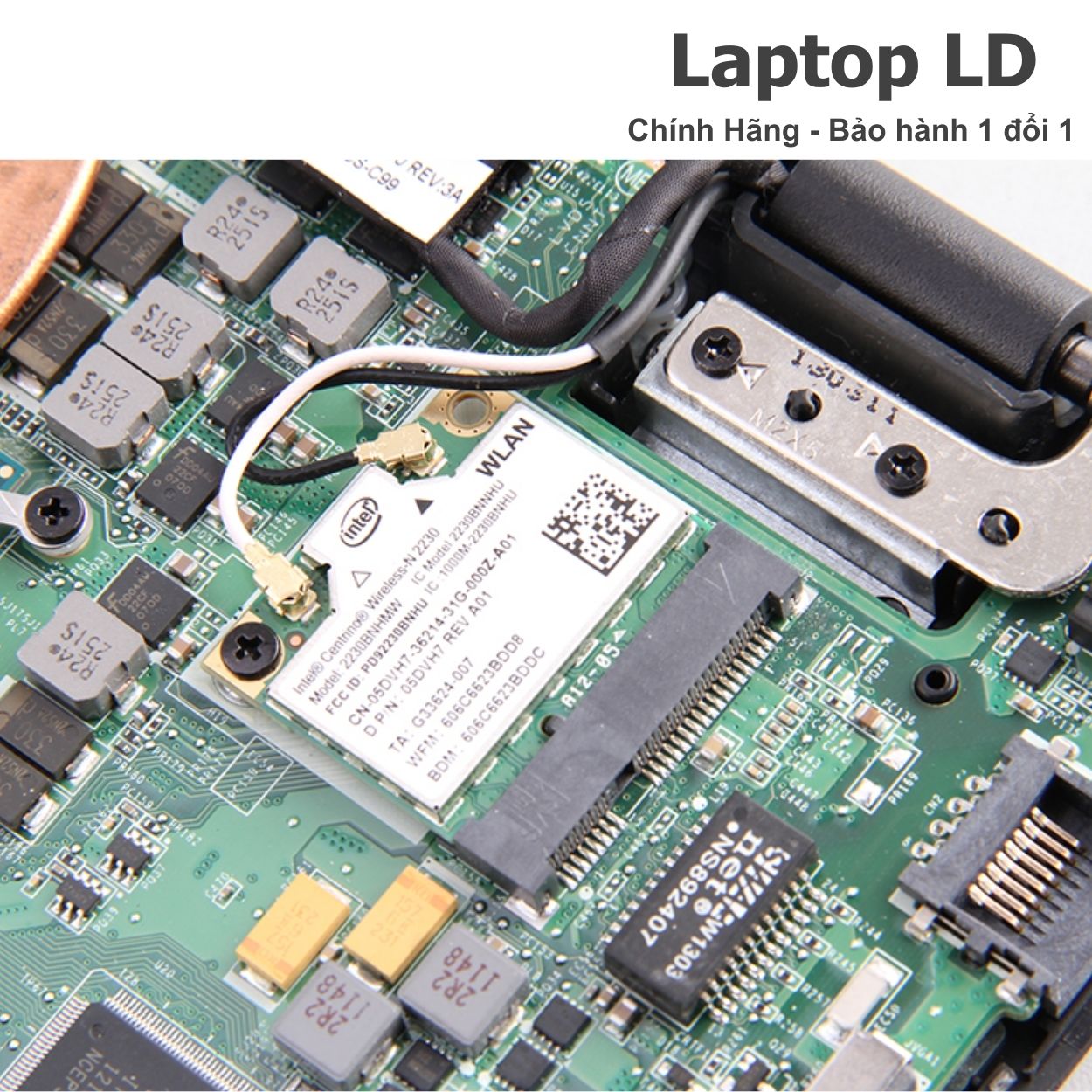

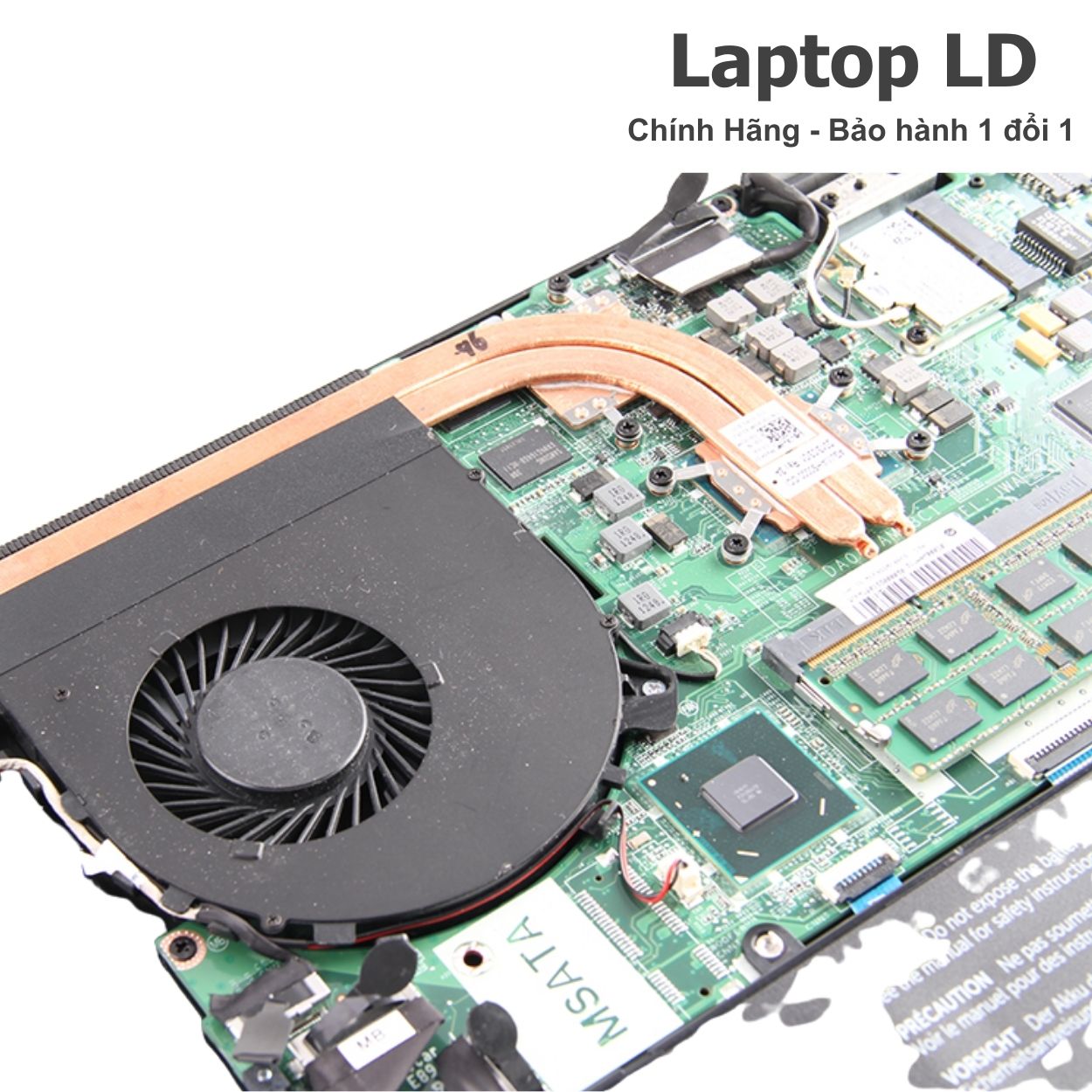

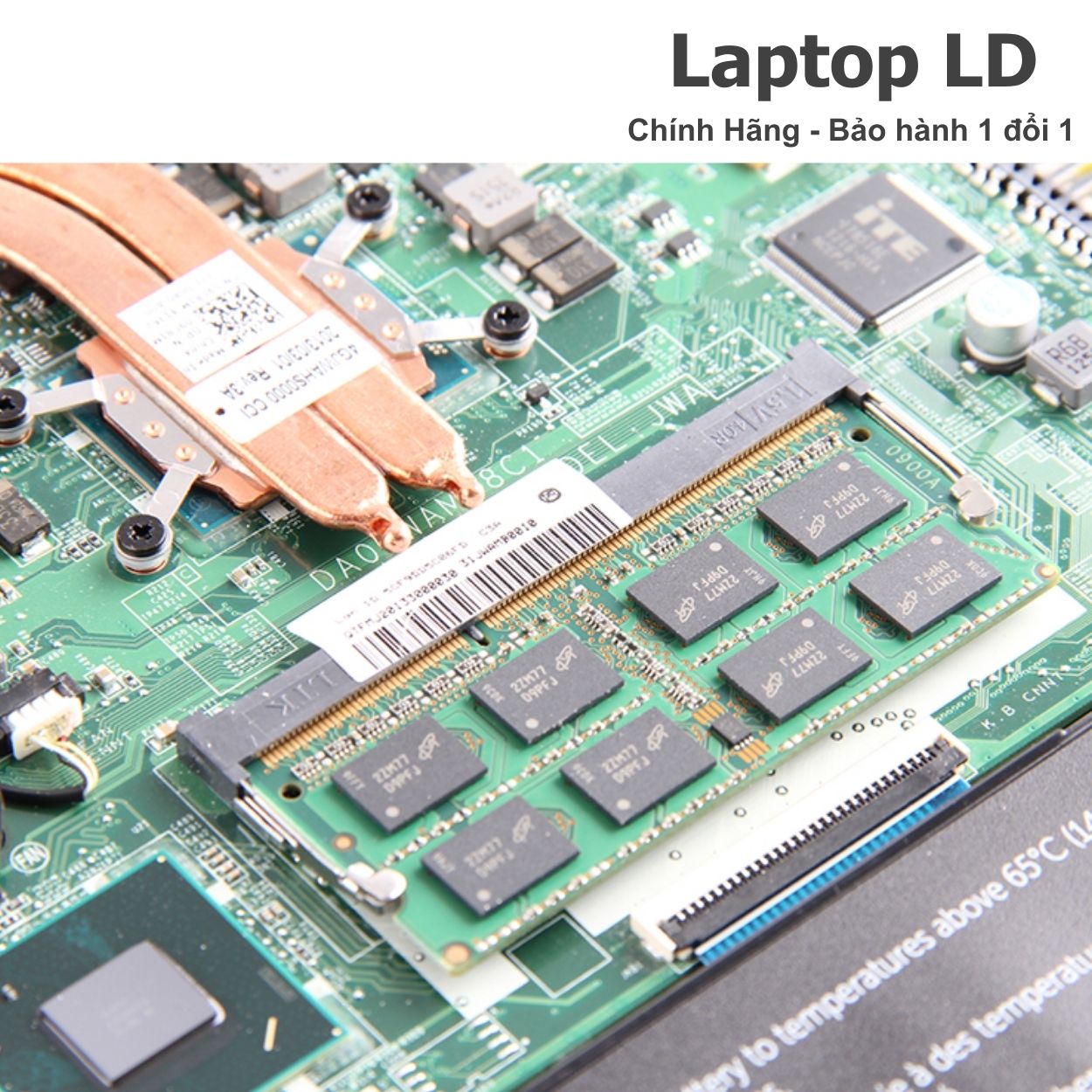

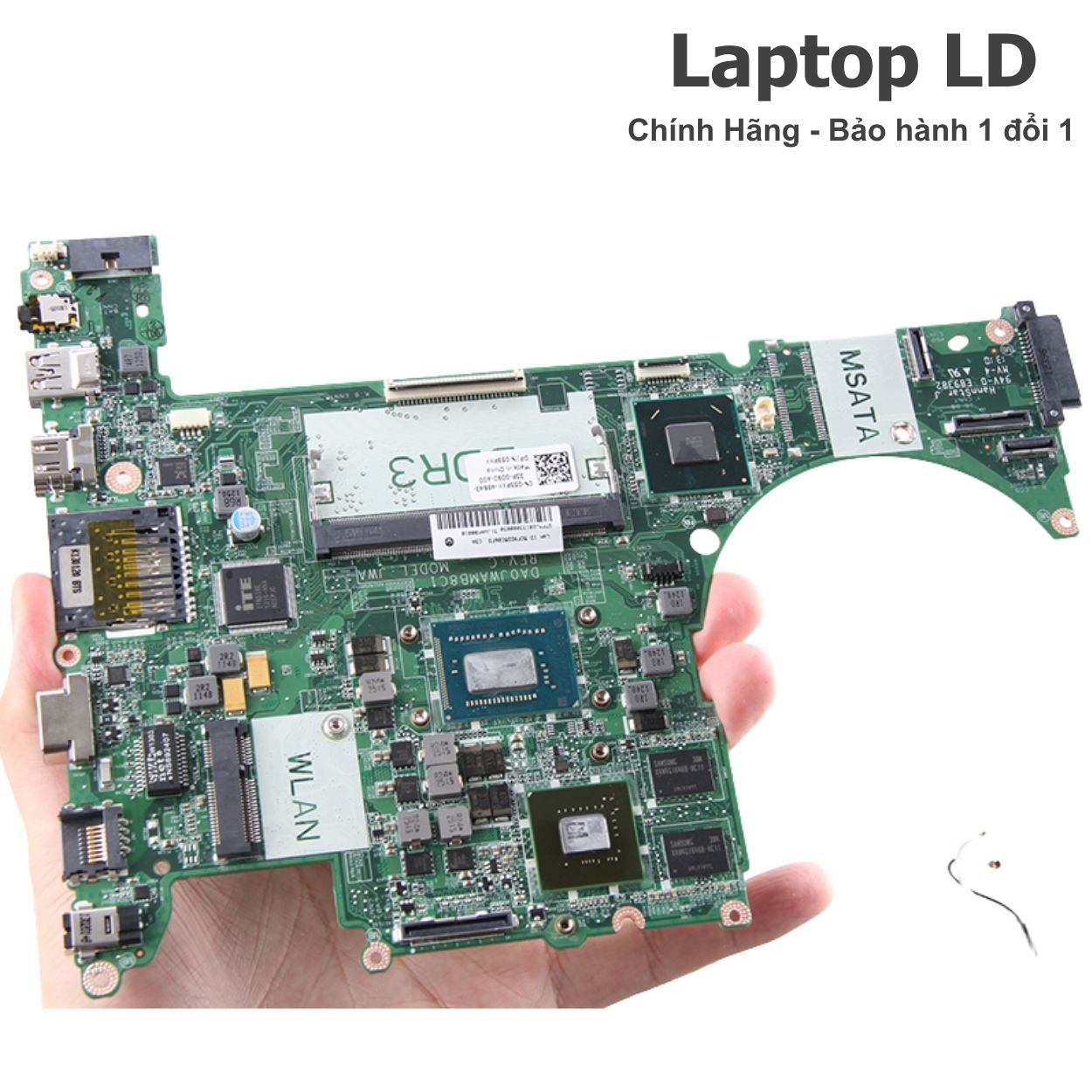

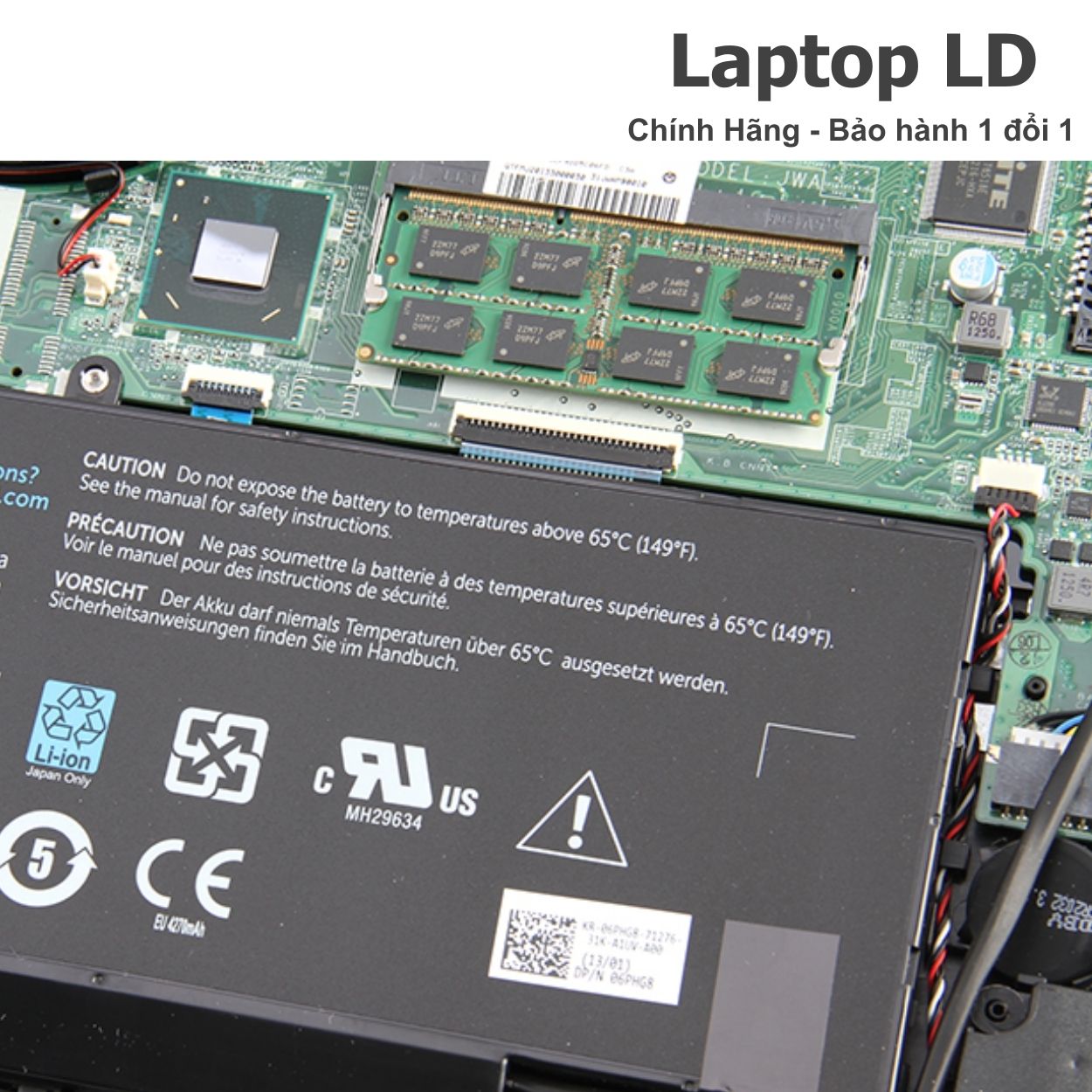

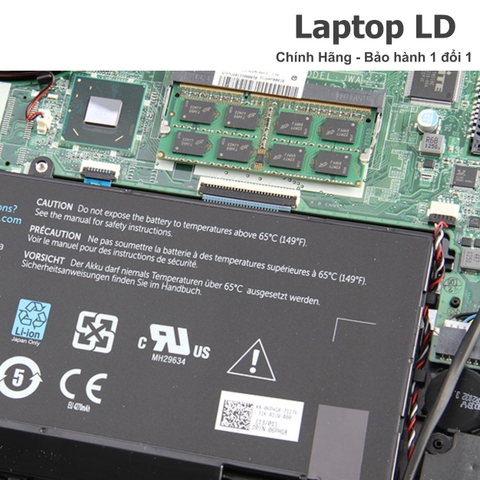

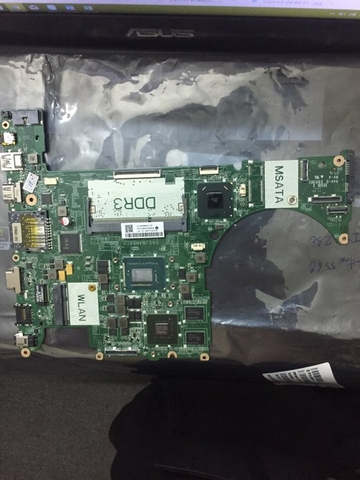

Hình ảnh tham khảo (DAOJWAMB8C1 REV:C & cụm cổng)
- Không nhận sạc / sạc chập chờn: Vostro 5560 dùng jack sạc Dell đầu tròn, lỗi hay nằm ở chân trong cổng DC-in, jack lỏng hoặc mạch sạc suy; cần test vừa cắm sạc vừa rung nhẹ đầu cắm để kiểm tra độ ổn định.
- Bật máy có đèn nhưng không hình: dòng này ngoài LCD/cáp màn còn hay lộ lỗi ở RAM hoặc nhánh GPU rời nếu máy dùng GT 630M; nên test từng thanh RAM và thử màn ngoài trước khi kết luận lỗi mainboard laptop.
- Nóng sập hoặc chạy chậm hẳn sau 10–20 phút: Vostro 5560 thân mỏng, quạt và ống đồng không quá lớn nên khi bụi dày/keo khô sẽ làm CPU hoặc GPU rời bị tụt xung rất rõ.
- Treo logo / boot chậm / mất ổ: dòng này còn dùng ổ 2.5" SATA truyền thống nhiều, nên cáp ổ cứng hoặc HDD yếu là lỗi rất hay gặp; cần thử ổ khác trước khi quy lỗi bo mạch chủ laptop.
- USB 3.0 rớt thiết bị khi copy nặng: máy có thể vẫn nhận chuột hoặc USB nhẹ, nhưng khi cắm ổ cứng ngoài sẽ lộ bệnh “nhận rồi rớt”; nên test file lớn 10–20 phút để bắt đúng lỗi.
- HDMI lúc có lúc không: đặc biệt dễ lộ khi cắm màn ngoài lâu; nên test đủ thời gian và thử nhiều dây/màn để loại trừ lỗi ngoại vi.
- LAN nhận mạng nhưng truyền file là rớt: đây là kiểu lỗi I/O già hóa theo thời gian; cần test ping và truyền file thay vì chỉ nhìn icon mạng.
- Mất hình theo góc mở màn hình: cáp màn đi qua bản lề và vỏ máy mỏng nên nếu máy từng bung bản lề hoặc bị ép nắp, lỗi màn chập chờn rất dễ xuất hiện.
- Loa rè / jack tai nghe chập chờn: Vostro 5560 dùng lâu năm thường phát sinh tiếp điểm jack audio kém hoặc loa xuống tiếng, đây là lỗi hay gặp ở nhóm máy văn phòng cũ.
Thông số kỹ thuật Dell Vostro 5560 (DAOJWAMB8C1 REV:C)
| Mã | DAOJWAMB8C1 REV:C |
|---|---|
| Dòng máy | Dell Vostro 5560 |
| CPU | Intel Core i5-3230M • 2 nhân 4 luồng • xung cơ bản 2.60GHz • tối đa 3.20GHz • 3MB Cache |
| GPU | Intel HD Graphics 4000 tích hợp; nhiều máy Vostro 5560 dùng thêm NVIDIA GeForce GT 630M 2GB tùy bo và cấu hình thân máy |
| RAM | DDR3/DDR3L SO-DIMM bus 1600MHz • 2 khe RAM |
| Lưu trữ | 1 khay 2.5" SATA HDD/SSD |
| Màn hình | 15.6" HD 1366 x 768 theo cấu hình phổ biến của dòng i5-3230M |
| Cổng kết nối | USB 3.0 • USB 2.0 • HDMI • LAN RJ45 • audio combo • đầu đọc thẻ nhớ |
| Kết nối | Wi-Fi • Bluetooth |
| Pin | Pin liền theo thiết kế Vostro 5560 |
| Adapter | Adapter Dell jack tròn |
Lưu ý: Vostro 5560 có thân máy mỏng hơn nhiều model doanh nghiệp đời cũ cùng thời, nên khi đặt linh kiện cần đối chiếu đúng mã board, cụm cổng, layout tản nhiệt, cáp SATA và cấu hình có/không có GPU rời để chọn đúng phiên bản tương thích.
Khi nào nên thay linh kiện DAOJWAMB8C1 REV:C cho Dell Vostro 5560?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- Cắm sạc không vào, sạc chập chờn hoặc phải xoay đầu sạc mới nhận.
- Nhấn nguồn không phản hồi, hoặc máy sáng đèn vài giây rồi tắt lặp lại.
- Máy không lên hình dù quạt vẫn quay, đã test RAM/màn/cáp cơ bản mà chưa ổn.
- Treo logo, mất ổ cứng, boot chậm hoặc thi thoảng không nhận HDD/SSD SATA.
- USB, HDMI, LAN hoặc audio chập chờn theo thời gian sử dụng.
- Máy nóng bất thường, chạy chậm, tự sập hoặc có dấu hiệu oxy hóa quanh cổng nguồn/cổng I/O.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay DAOJWAMB8C1 REV:C: phương án nào hợp lý hơn?
- Jack sạc Dell tròn lỏng/bẩn: thay jack hoặc xử lý chuẩn rồi test sạc ổn định.
- Treo boot do HDD yếu hoặc cáp SATA lỏng: thay ổ / test SSD khác trước khi quy lỗi motherboard.
- Nóng máy do quạt bẩn, keo khô: vệ sinh tản + thay keo, kiểm tra nhiệt lại trước.
- Không lên nguồn/bật rồi tắt do nguồn chờ hoặc nguồn chính lỗi sâu.
- Không sạc dù đã loại trừ adapter, jack nguồn và pin.
- Lỗi đồng thời GPU, SATA, USB/LAN/HDMI hoặc máy đã sửa nhiều lần mà vẫn tái phát.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter Dell đúng chuẩn → test rung nhẹ đầu sạc → tháo pin thử nguồn rời → test từng thanh RAM/từng khe RAM → thử màn ngoài → thay HDD bằng SSD test khác → test HDMI đủ thời gian → theo dõi nhiệt CPU/GPU và tình trạng quạt/tản.
Gợi ý quyết định: nếu đã xử lý jack sạc, RAM, ổ cứng và vệ sinh tản mà lỗi nguồn – không hình – HDMI vẫn lặp, nên kiểm tra sâu và cân nhắc thay đúng mã.
Lỗi thường gặp trên Dell Vostro 5560 (DAOJWAMB8C1 REV:C)
- Không nhận sạc / sạc chập chờn: jack nguồn lỏng, mạch sạc suy hoặc chân tiếp xúc DC-in kém.
- Bật đèn nguồn rồi tắt: nguồn chờ 3V/5V không ổn, chập nhánh phụ hoặc lỗi khởi động.
- Không lên hình: RAM tiếp xúc kém, cáp màn, nhánh hiển thị hoặc GPU rời lỗi theo nhiệt.
- Treo logo / không nhận ổ: HDD/SSD SATA yếu, cáp SATA lỏng hoặc nguồn cấp lưu trữ không ổn.
- USB 3.0 rớt thiết bị: cổng oxy hóa hoặc nhánh cấp nguồn USB yếu theo tải.
- LAN / HDMI chập chờn: cổng lỏng, già hóa tiếp điểm hoặc đường tín hiệu I/O suy theo thời gian.
- Quạt hú, nóng, tụt xung: hệ tản bám bụi, keo tản khô hoặc nguồn CPU/GPU suy khi nhiệt tăng.
- Audio / loa / webcam lỗi: cáp, jack audio hoặc mạch phụ liên quan hoạt động không ổn định.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc không vào / phải xoay đầu sạc mới nhận |
|---|---|
| Nguyên nhân | Adapter yếu • jack nguồn lỏng • chân DC-in mòn • mạch sạc lỗi |
| Cách khoanh vùng | Thử adapter đúng chuẩn → rung nhẹ đầu sạc → tháo pin test nguồn rời → kiểm tra/thay jack → nếu vẫn lỗi, kiểm tra sâu phần sạc |
| Triệu chứng | Nhấn nguồn đèn sáng vài giây rồi tắt |
| Nguyên nhân | Nguồn chờ suy • chập nhánh phụ • lỗi khởi động • nguồn CPU/GPU không ổn định |
| Cách khoanh vùng | Test tối giản với RAM/ổ cứng/thiết bị ngoại vi → thử từng khe RAM → nếu vẫn lặp, kiểm tra standby/chập tải |
| Triệu chứng | Máy chạy nhưng không có hình |
| Nguyên nhân | RAM lỗi • cáp màn lỗi • GPU rời suy • nhánh hiển thị không ổn |
| Cách khoanh vùng | Test từng thanh RAM → thử màn ngoài HDMI → kiểm tra cáp màn qua bản lề → nếu dùng bản có GPU rời, theo dõi nhiệt và lỗi sau tải |
| Triệu chứng | Treo logo / boot chậm / mất ổ |
| Nguyên nhân | HDD/SSD yếu • cáp SATA lỏng • nguồn SATA không ổn • BIOS lỗi |
| Cách khoanh vùng | Thử SSD/HDD khác → kiểm cáp SATA → reset BIOS → restart nhiều lần → nếu vẫn lặp, kiểm tra nhánh lưu trữ |
| Triệu chứng | HDMI / LAN chập chờn khi dùng lâu |
| Nguyên nhân | Cổng I/O già hóa • oxy hóa tiếp điểm • đường tín hiệu suy theo thời gian |
| Cách khoanh vùng | Đổi dây/màn/cổng mạng → test truyền file/ping hoặc xuất hình đủ thời gian → theo dõi có mất kết nối giữa chừng hay không |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc, ngắt pin liền theo đúng quy trình và xả điện còn lại.
- Tháo nắp đáy, tháo HDD/SSD 2.5", RAM, card Wi-Fi và các module cần thiết; lưu ý vị trí ốc riêng của Vostro 5560.
- Tháo bàn phím, palmrest, loa, cáp touchpad, cáp màn hình, jack nguồn, cáp SATA và các socket phụ đúng theo layout model này.
- Tháo cụm tản, vệ sinh sạch quạt và heatsink, thay keo tản đúng lượng cho CPU i5-3230M; nếu máy dùng cấu hình card rời cần kiểm tra kỹ bề mặt tiếp xúc tản.
- Căn bo theo cụm cổng USB/HDMI/LAN và jack sạc rồi đặt đúng vị trí board DAOJWAMB8C1 REV:C; test sơ bộ: nhận sạc, lên nguồn, nhận RAM và nhận ổ SATA.
- Ráp hoàn thiện và test theo checklist: sạc-xả, khởi động nhiều lần, nhận HDD/SSD, USB 2.0/3.0, LAN, HDMI, webcam, âm thanh và Wi-Fi.
- Chạy test theo thời gian trước khi bàn giao để bắt lỗi “nóng mới chậm”, “cắm sạc chập chờn”, “HDMI lúc được lúc không” hoặc “boot nhiều lần mới lỗi”.
Checklist test sau khi mua/thay
- Test sạc: cắm ổn định 15–20 phút; rung nhẹ đầu sạc không rớt nguồn.
- Test nguồn: bật/tắt nhiều lần; không lỗi đèn sáng rồi tắt.
- Test RAM: nhận đủ dung lượng; thử từng khe nếu cần.
- Test lưu trữ: HDD/SSD đọc ghi ổn định; restart vài lần để bắt lỗi treo logo.
- Test USB 3.0 / USB 2.0: cắm ổ cứng ngoài, copy file lớn 10–20 phút.
- Test LAN: ping và truyền file liên tục để bắt lỗi chập chờn khi tải.
- Test HDMI: xuất hình ổn định trên màn ngoài, không mất tín hiệu giữa chừng.
- Test webcam, mic, loa và jack tai nghe hoạt động ổn định.
- Test Wi-Fi/Bluetooth: kết nối mạng và thiết bị không dây không rớt bất thường.
- Test nhiệt: chạy tác vụ văn phòng/youtube/copy file 20–30 phút, máy không nóng quá mức hoặc tụt xung rõ rệt.
Giá linh kiện & giá thay Dell Vostro 5560
Giá DAOJWAMB8C1 REV:C (linh kiện)
Giá phụ thuộc tình trạng socket RAM, tình trạng jack sạc, cụm cổng USB/LAN/HDMI, khu vực SATA, mức oxy hóa và tình trạng tổng thể của board. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh máy, kiểm tra jack nguồn/cáp SATA/cáp màn và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho Dell Vostro 5560 có lấy ngay không?
Nếu có sẵn đúng board, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần chạy test ổ cứng, test sạc, test nhiệt, test HDMI/LAN/USB theo thời gian để bắt lỗi ẩn, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 8.7/10 (sạc ổn định + khởi động bền + nhận RAM/HDD tốt + HDMI/LAN/USB hoạt động đều sau test dài).
Khách văn phòng: “Máy cắm sạc lúc được lúc không, bật lên có khi đèn sáng mà màn không lên, dùng một lúc thì nóng và rất chậm. Sau khi thay thì nguồn ổn định hơn, khởi động nhanh và cắm màn ngoài cũng ít lỗi hơn.”
Phản hồi kỹ thuật: “Đã test jack sạc, test RAM, test HDD/SSD SATA, test USB copy file lớn, test LAN/HDMI/webcam/âm thanh và chạy nhiệt trước khi bàn giao.”
Câu hỏi thường gặp
Vostro 5560 không nhận sạc có phải luôn do board không?
Không hẳn. Dòng này rất hay lỗi ở adapter hoặc jack nguồn Dell đầu tròn. Nên thử đúng adapter chuẩn, kiểm tra chân cắm, rung nhẹ đầu sạc và loại trừ pin trước. Nếu đã xử lý phần jack/sạc mà máy vẫn không nhận hoặc nhận chập chờn, lúc đó mới ưu tiên kiểm tra sâu bo mạch chủ laptop.
Máy đèn nguồn sáng nhưng không có hình thường do đâu?
Với model này, ngoài màn hình và cáp màn thì RAM hoặc cấu hình có GPU rời là hai điểm cần nghĩ tới đầu tiên. Nên test từng thanh RAM, thử màn ngoài HDMI rồi mới kết luận lỗi main máy tính xách tay.
Nhận máy sau thay cần test gì quan trọng nhất?
Nên ưu tiên: test sạc ổn định, test bật/tắt nhiều lần, test RAM, test HDD/SSD SATA, test USB 3.0 copy file lớn, test HDMI/LAN và kiểm tra webcam – âm thanh – nhiệt theo checklist.
