Main Dell Vostro 5515 | CPU R7-5700U | 203100-1
Dell Vostro 5515 là mẫu laptop doanh nghiệp 15.6" thiên về văn phòng, kế toán, học tập, họp online và làm việc nhiều cổng ngoại vi nên nhóm lỗi thực tế khác khá rõ so với laptop phổ thông. Ngoài các lỗi quen thuộc như không lên nguồn, cắm sạc không vào, bật máy rồi tắt, dòng này còn hay lộ bệnh kiểu business notebook như cắm sạc đầu tròn vẫn nhận điện nhưng pin không tăng ổn định, USB-C cắm màn ngoài có hình rồi mất, LAN nhận mạng nhưng truyền file dài lại rớt, HDMI chập chờn khi họp hoặc trình chiếu, USB-A nhận chuột nhưng gắn ổ cứng ngoài thì rớt, webcam – mic học online lúc được lúc không hoặc sleep/wake treo logo. Với board 203100-1, các điểm cần lưu ý nhiều nhất là khối sạc DC-in 4.5mm, nhánh USB-C Power Delivery, RAM DDR4 2 khe, khu vực RJ45 / HDMI / USB-A / USB-C dùng nhiều trong môi trường văn phòng và hai vị trí SSD M.2.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay hoặc kỹ thuật viên cần đúng mã 203100-1 cho Dell Vostro 5515.
- Dòng này dùng 2 khe RAM SO-DIMM, 2 vị trí SSD M.2, có RJ45 và USB-C PD/DisplayPort; khi đặt linh kiện nên đối chiếu chuẩn cụm cổng, kiểu màn đang dùng, tình trạng SSD / RAM và kiểu sạc thực tế.
- Nên test nhanh theo checklist: nhận sạc 65W, lên nguồn, nhận đủ RAM, nhận SSD, USB-A, USB-C, HDMI, LAN, webcam, mic và loa trước khi giao.
- Phù hợp khi máy lỗi lặp như không nguồn, sạc chập chờn, LAN/HDMI/USB-C lỗi, webcam học online lỗi hoặc sleep/wake treo kéo dài.
- Thay bo mạch chủ laptop kèm kiểm tra nhánh sạc DC-in, nhánh USB-C, khu vực SSD M.2, RAM 2 khe và toàn bộ cổng I/O dùng thường xuyên.
- Chạy test sạc-xả, test mạng dây, test USB-A copy file lớn, test USB-C/HDMI với màn ngoài, test webcam – mic – loa và test sleep/wake để bắt đúng lỗi kiểu “dùng văn phòng mới lộ”.
Mua main 203100-1: đúng mã – đúng cổng – đúng cấu hình Dell Vostro 5515
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã: 203100-1
- Dòng: Dell Vostro 5515
- Cần đối chiếu: 2 USB 3.2 Gen 1, 1 USB-C 3.2 Gen 1 with Power Delivery/DisplayPort, HDMI 1.4, RJ45, SD card, combo audio, DC-in 4.5mm
Hợp máy không nguồn, sạc chập chờn, HDMI/LAN/USB-C lỗi hoặc máy đã sửa nhiều lần vẫn tái phát.
- Kiểm tra nhánh sạc đầu tròn và nhánh USB-C trước/sau khi thay
- Kiểm tra RAM, SSD, webcam, mic và khu vực I/O
- Test USB-A, USB-C, HDMI, LAN, webcam, mic, loa và sleep/wake theo checklist riêng của Vostro 5515
Gọi/nhắn để đối chiếu đúng board 203100-1, kiểm tra chuẩn cụm cổng và báo giá theo tình trạng thực tế của máy Dell Vostro 5515.

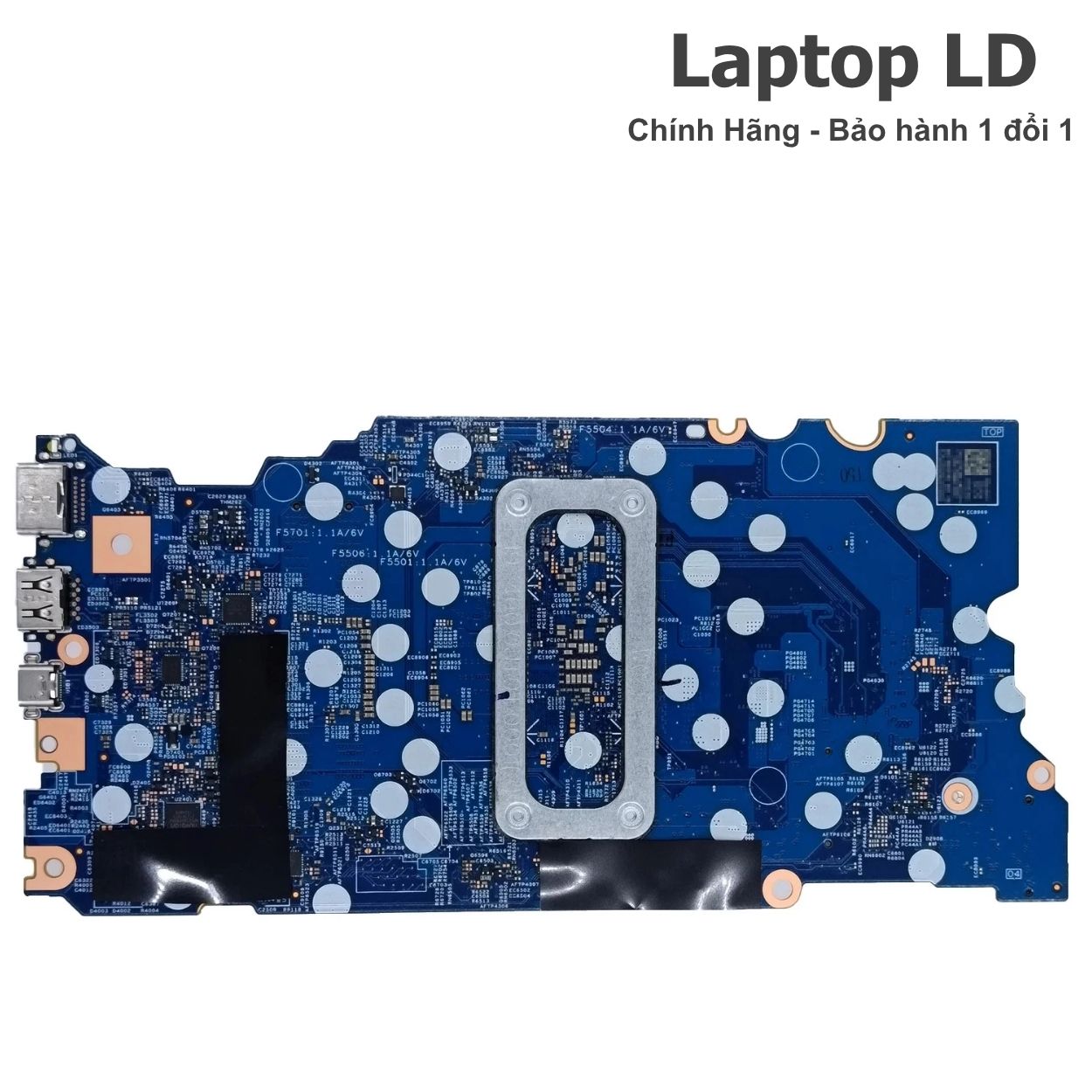

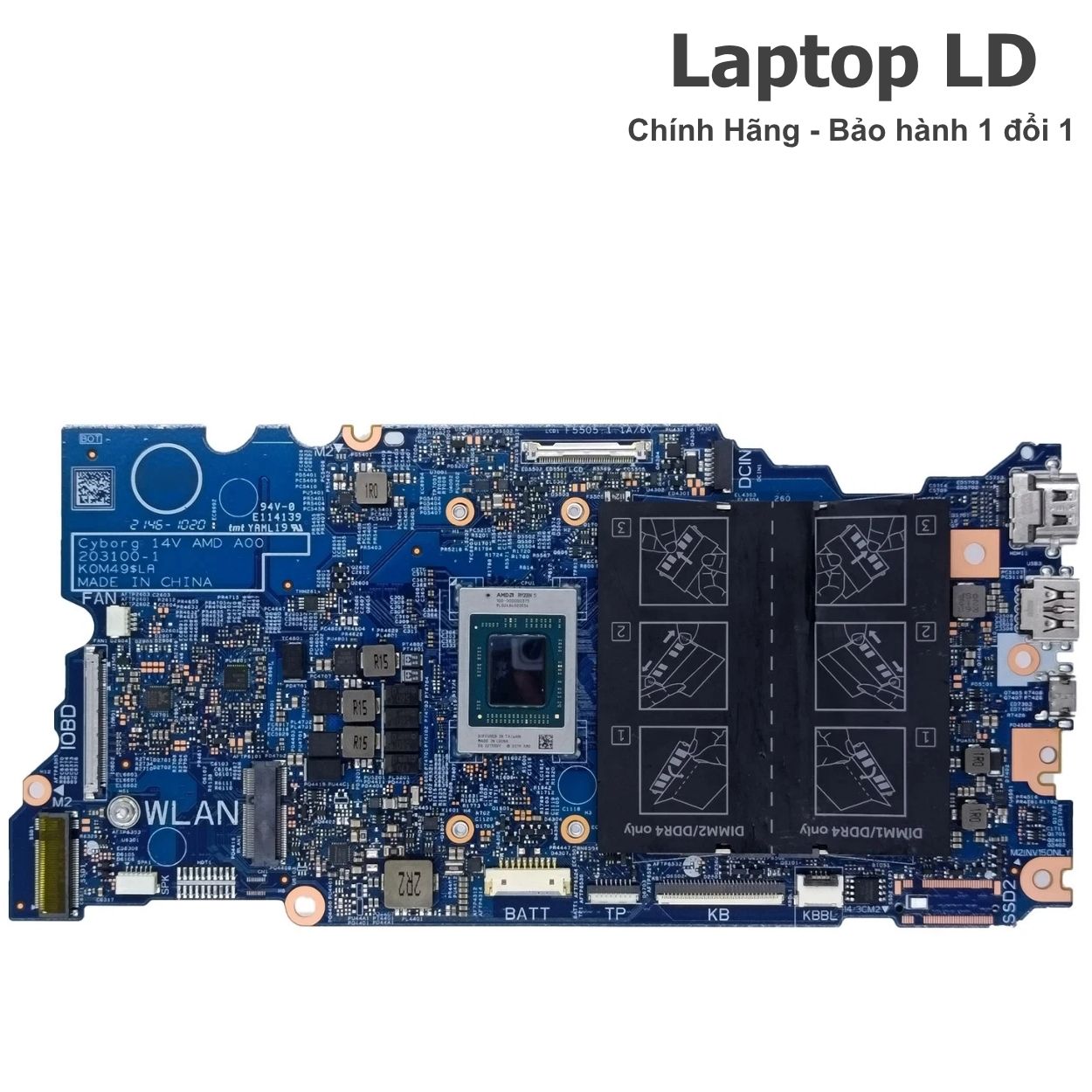

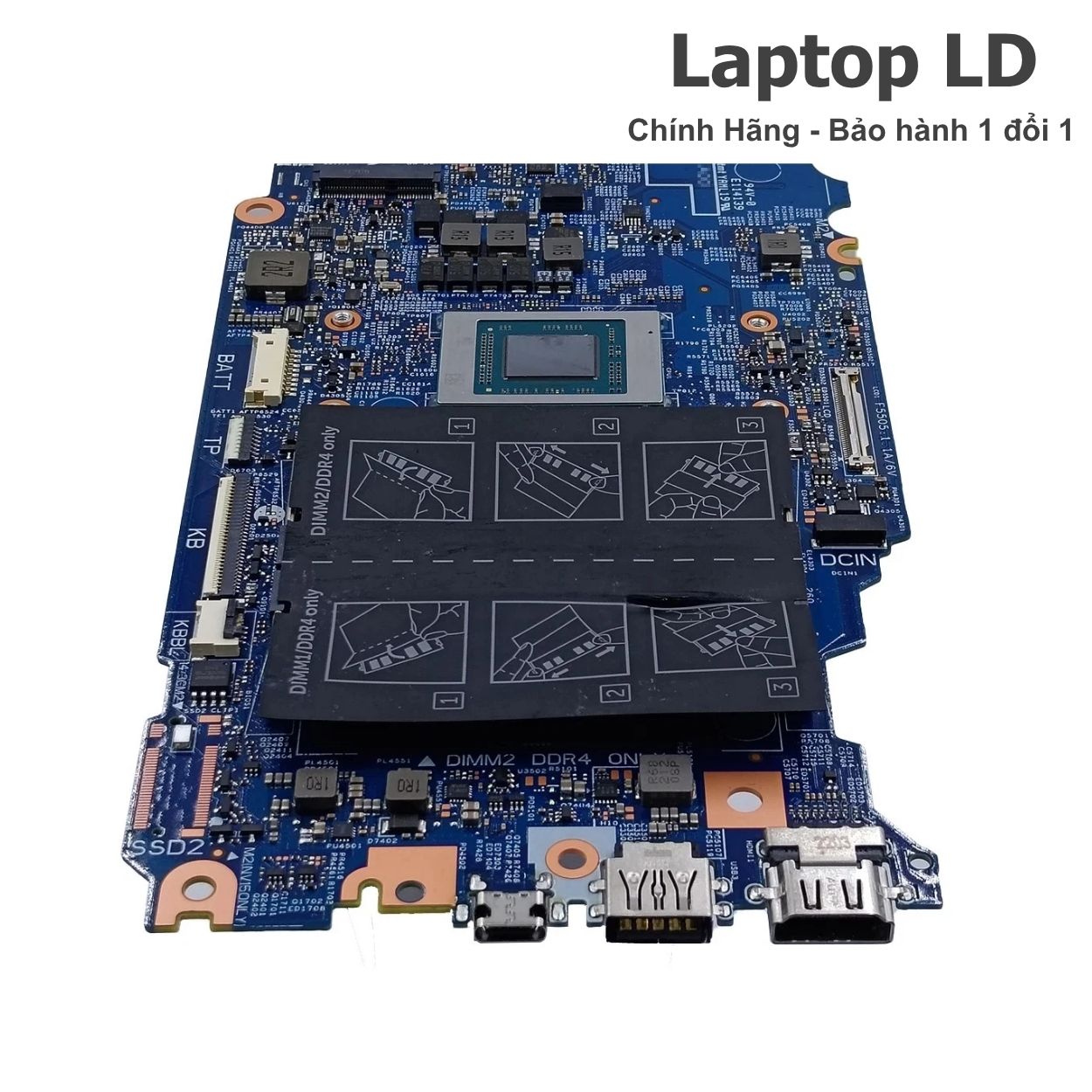

Hình ảnh tham khảo (203100-1 & cụm cổng)
- Cắm sạc đầu tròn có điện nhưng pin không tăng ổn định: đây là lỗi khá hay gặp ở dòng doanh nghiệp dùng sạc barrel; cần tách bạch giữa lỗi adapter/cổng sạc với lỗi nhánh sạc trên main.
- USB-C cắm màn ngoài có hình rồi mất: cổng vẫn có thể nhận thiết bị nhẹ, nhưng khi vừa sạc phụ kiện vừa xuất hình hoặc dùng lâu mới lộ lỗi.
- LAN nhận lúc được lúc không: Vostro 5515 có RJ45 riêng nên nhiều người nghĩ chỉ hỏng dây mạng, nhưng thực tế có trường hợp vẫn ping nhẹ được và chỉ rớt khi truyền file dài.
- HDMI chập chờn khi trình chiếu: lỗi đường xuất hình thường chỉ lộ ra sau vài phút cắm màn ngoài hoặc họp trực tuyến liên tục, không nên chỉ cắm thử vài giây rồi kết luận bo mạch chủ laptop tốt.
- USB-A nhận chuột nhưng gắn ổ cứng ngoài lại rớt: cổng vẫn có thể hoạt động với thiết bị nhẹ, nhưng khi cấp nguồn và truyền dữ liệu lớn mới lộ lỗi.
- Không lên do RAM: khác với máy RAM hàn, dòng này dùng 2 khe DDR4 SO-DIMM, nên RAM lỗi hoặc khe RAM tiếp xúc kém có thể gây không POST, nhận thiếu RAM hoặc lúc nhận lúc không.
- SSD nhận lúc đầu nhưng treo khi copy dữ liệu: máy có 2 vị trí M.2 nên cần test riêng từng khe, từng SSD và độ ổn định nguồn lưu trữ trước khi kết luận lỗi main máy tính xách tay.
- Webcam – mic học online chập chờn: cụm camera HD và mic phục vụ môi trường doanh nghiệp, nên lỗi có thể nằm ở cáp, nguồn ngoại vi hoặc main chứ không chỉ do phần mềm.
- Sleep/wake treo logo: đây là kiểu lỗi khó bắt nếu chỉ test boot vào Windows; cần đóng mở nắp và cho máy ngủ – đánh thức nhiều chu kỳ theo đúng môi trường sử dụng thực tế.
Thông số kỹ thuật Dell Vostro 5515 (203100-1)
| Mã | 203100-1 |
|---|---|
| Dòng máy | Dell Vostro 15 5515 |
| CPU | AMD Ryzen 7 5700U • 8 nhân 16 luồng • 15W • xung từ 1.80GHz tới 4.30GHz |
| GPU | AMD Radeon Graphics tích hợp, dùng chung bộ nhớ hệ thống |
| RAM | DDR4-3200 • 2 khe SO-DIMM • tối đa 32GB |
| Lưu trữ | PCIe NVMe Gen3 x4 • hỗ trợ 1 SSD M.2 2230 hoặc 2280 ở slot một và thêm 1 SSD M.2 2230 ở slot hai |
| Màn hình | 15.6" FHD 1920x1080 • 60Hz • chống chói • 250 nits • non-touch |
| Cổng kết nối | 2 USB 3.2 Gen 1 • 1 USB 3.2 Gen 1 Type-C with Power Delivery / DisplayPort Alt Mode • 1 HDMI 1.4 • 1 RJ45 • 1 Global headset jack • 1 SD card reader • 1 DC-in 4.5mm x 2.9mm |
| Camera | RGB HD camera phía trước • 1280 x 720 at 30 fps |
| Kết nối không dây | Wi-Fi 6 AX200 hoặc Qualcomm Wi-Fi 5 tùy card • Bluetooth |
| Pin | 3-cell 41Wh hoặc 4-cell 54Wh polymer |
| Adapter | 65W đầu barrel 4.5mm x 2.9mm |
Lưu ý: Vostro 5515 có nhiều biến thể về RAM, SSD, pin và card không dây. Khi đặt linh kiện, nên đối chiếu kỹ mã board, cụm cổng, tình trạng SSD/RAM và kiểu sạc thực tế để chọn đúng bo mạch chủ laptop tương thích.
Khi nào nên thay linh kiện 203100-1 cho Dell Vostro 5515?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau và đã kiểm tra cơ bản nhưng lỗi vẫn lặp lại:
- Cắm sạc nhưng không nạp ổn định, hoặc máy chỉ chạy bằng nguồn ngoài nhưng pin không tăng như bình thường.
- Nhấn nguồn không lên, hoặc lên đèn rồi tắt, quạt phản hồi ngắn nhưng máy không POST ổn định.
- USB-C, HDMI, LAN hoặc USB-A lỗi chập chờn, nhất là khi dùng thực tế với màn ngoài, mạng dây hay ổ cứng ngoài.
- Máy sleep/wake lỗi dai dẳng, mở nắp lên đèn nhưng treo logo hoặc mất hình.
- Webcam – mic – loa lỗi kéo dài sau khi đã loại trừ phần mềm.
- Main có dấu hiệu oxy hóa, từng sửa nhiều lần, chạm chập khu vực nguồn – sạc – cổng I/O hoặc lỗi tái phát sau thời gian ngắn.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay 203100-1: phương án nào hợp lý hơn?
- Adapter hoặc cáp USB-C lỗi: thử đúng sạc phù hợp trước khi kết luận mainboard laptop hỏng.
- LAN/HDMI/USB-C lỗi do thiết bị ngoài: đổi dock, đổi cáp, đổi màn ngoài và dây mạng trước.
- Máy chậm, treo do RAM, SSD hoặc Windows: kiểm tra RAM, SSD, BIOS và hệ điều hành trước khi tính tới thay main.
- Không nguồn hoặc bật rồi tắt do lỗi sâu ở standby, nguồn chính hoặc nhánh sạc.
- USB-C, HDMI, LAN hoặc nhiều cổng chập chờn kéo dài sau khi đã loại trừ thiết bị ngoài.
- Sleep/wake lỗi dai dẳng, main đã sửa nhiều lần vẫn tái phát hoặc có dấu hiệu chạm chập nặng.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử đúng adapter và cáp sạc → test sạc trực tiếp không qua dock → test RAM từng thanh, từng khe → test SSD bằng copy dữ liệu → test USB-C/HDMI với màn ngoài đủ thời gian → test LAN bằng truyền file dài → test webcam/mic và sleep/wake nhiều chu kỳ.
Gợi ý quyết định: nếu đã loại trừ sạc, RAM, SSD, dock, dây mạng, màn ngoài và thiết bị ngoại vi mà máy vẫn lỗi sạc – mạng – xuất hình lặp lại, nên kiểm tra sâu và cân nhắc thay đúng mã 203100-1.
Lỗi thường gặp trên Dell Vostro 5515 (203100-1)
- Cắm sạc có điện nhưng pin nạp chập chờn: lỗi adapter/cổng sạc, nhánh USB-C PD hoặc mạch sạc chính.
- Bật lên rồi tắt / không POST: standby yếu, RAM lỗi, chạm tải hoặc nguồn chính không giữ ổn định.
- USB-C cắm màn ngoài có hình rồi mất: cổng tiếp xúc kém hoặc đường xuất hình chỉ lộ lỗi khi tải lâu.
- HDMI có hình rồi mất: cổng tiếp xúc kém hoặc lỗi đường xuất hình lộ ra khi cắm màn ngoài lâu.
- LAN nhận mạng rồi rớt: cổng RJ45 lỏng hoặc nhánh mạng lỗi theo tải dài.
- USB-A nhận thiết bị rồi rớt: cổng mòn, cấp nguồn I/O yếu hoặc lỗi chỉ lộ khi copy file lớn.
- Sleep/wake treo logo: lỗi nguồn, BIOS hoặc phần I/O liên quan tới trạng thái ngủ.
- Webcam / mic học online chập chờn: cáp, camera hoặc nguồn ngoại vi không ổn định.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc có điện nhưng pin nạp chậm hoặc không tăng |
|---|---|
| Nguyên nhân | Sạc lỗi • jack sạc lỏng • nhánh sạc chính • pin yếu |
| Cách khoanh vùng | Thử đúng adapter 65W → kiểm đầu DC-in → theo dõi phần trăm pin → nếu vẫn lặp lại, kiểm tra sâu nhánh sạc trên bo mạch chủ laptop |
| Triệu chứng | Bật máy vài giây rồi tắt / đèn sáng nhưng không POST |
| Nguyên nhân | Standby lỗi • RAM lỗi • chạm tải ở một nhánh nguồn • BIOS lỗi |
| Cách khoanh vùng | Test tối giản với 1 RAM + SSD tối thiểu + không ngoại vi → đổi khe RAM → nếu vẫn tắt, ưu tiên kiểm tra nguồn chính |
| Triệu chứng | USB-C cắm màn ngoài có hình rồi mất |
| Nguyên nhân | Cổng Type-C tiếp xúc kém • lỗi đường xuất hình • lỗi phát sinh dưới tải dock/màn ngoài |
| Cách khoanh vùng | Đổi cáp, đổi dock, đổi màn → test đủ 15–20 phút → lắc nhẹ đầu cắm để bắt lỗi tiếp xúc |
| Triệu chứng | LAN nhận mạng nhưng truyền file là rớt |
| Nguyên nhân | RJ45 lỏng • nhánh mạng yếu • lỗi chỉ lộ dưới tải dữ liệu dài |
| Cách khoanh vùng | Ping liên tục + truyền file lớn 10–15 phút → đổi dây mạng → so sánh cùng mạng với máy khác |
| Triệu chứng | USB-A nhận ổ nhưng copy file lớn bị rớt |
| Nguyên nhân | Cổng USB mòn • cấp nguồn I/O yếu • lỗi phát sinh dưới tải dữ liệu cao |
| Cách khoanh vùng | Test bằng ổ cứng ngoài thật → copy file lớn liên tục 10–20 phút → theo dõi reconnect/disconnect và so sánh giữa các cổng |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Tắt máy hoàn toàn, rút sạc và ngắt pin trước khi thao tác để tránh chạm nguồn trên dòng máy mỏng dùng pin liền.
- Tháo nắp đáy, tháo SSD 2230/2280, RAM, card không dây và các cụm truy cập nhanh; phân loại ốc theo từng vị trí.
- Tháo cáp loa, cáp pin, cáp I/O và các dây quanh khu vực cổng trái/phải theo đúng thứ tự của Vostro 5515.
- Nhấc mainboard khỏi khung máy theo hướng không cấn cụm cổng; lưu ý khu vực USB-C, HDMI, LAN và DC-in phải ăn khớp chassis.
- Kiểm tra sạch bụi, quạt, keo tản và khu vực I/O trước khi lắp main mới để tránh thay main xong nhưng lỗi nhiệt/cổng vẫn tái diễn do phần cơ khí.
- Test sơ bộ trước khi ráp kín: nhận sạc, nhận RAM, nhận SSD, lên nguồn, nhận màn hình, nhận webcam và phản hồi phím nguồn bình thường.
- Ráp hoàn thiện, đi lại dây và cáp gọn đúng rãnh, bảo đảm cáp I/O không bị cấn.
- Chạy checklist sau thay: test sạc-xả, test USB-C, HDMI, LAN, USB-A, webcam, mic, loa, SSD và sleep/wake trước khi bàn giao.
Checklist test sau khi mua/thay
- Test sạc: máy nhận đúng adapter, không chập chờn khi cắm/rút, không báo plugged in bất thường.
- Test pin: pin nhận bình thường, phần trăm pin thay đổi hợp lý, không tụt bất thường khi dùng văn phòng.
- Test nguồn: bật/tắt nhiều lần; không còn lỗi sáng đèn rồi tắt hoặc phải đổi cổng/cục sạc mới khởi động được.
- Test RAM: nhận đúng dung lượng, thử đủ 2 khe nếu máy đang dùng 2 thanh RAM.
- Test lưu trữ: SSD đọc ghi ổn định, thử cả khe đang dùng và khởi động lại nhiều lần để bắt lỗi treo logo.
- Test USB-A: cắm chuột, USB, ổ cứng ngoài; copy file lớn liên tục để kiểm tra độ ổn định thực tế.
- Test USB-C / HDMI: xuất hình sang màn ngoài, giữ kết nối đủ lâu để loại trừ lỗi chập chờn.
- Test LAN RJ45: ping và truyền file liên tục 10–15 phút để kiểm tra lỗi rớt mạng theo tải.
- Test webcam / mic / loa: họp online thử, ghi âm thử, kiểm tra đầy đủ tín hiệu A/V.
- Test sleep/wake: đóng nắp, mở nắp, cho máy ngủ và đánh thức nhiều chu kỳ để kiểm tra lỗi treo wake.
Giá linh kiện & giá thay Dell Vostro 5515
Giá 203100-1 (linh kiện)
Giá phụ thuộc vào tình trạng thực tế của board, độ ổn định nhánh sạc và nguồn chính, chất lượng cụm cổng, tình trạng oxy hóa, độ đẹp socket/khe RAM/khe SSD và tình trạng tổng thể của main. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh máy, kiểm tra sạc – pin – RAM – SSD – camera – cổng và test đủ các chức năng doanh nghiệp quan trọng theo checklist riêng của Vostro 5515.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu khách không đồng ý làm.
Thay cho Dell Vostro 5515 có lấy ngay không?
Nếu có sẵn đúng board 203100-1, thời gian thay và kiểm tra có thể hoàn tất trong ngày. Với máy từng lỗi sạc, USB-C, LAN hoặc sleep/wake lỗi, kỹ thuật thường giữ thêm thời gian để chạy test sạc-xả, cổng I/O và SSD đủ sâu trước khi bàn giao.
Đánh giá khách hàng
Qfat tham khảo: 9.1/10 (nhận sạc ổn định + USB-C/HDMI test lâu không mất tín hiệu + LAN không rớt khi truyền file + webcam mic tốt + sleep/wake ổn định).
Khách văn phòng: “Con Vostro 5515 của mình cắm màn ngoài và mạng dây làm việc một lúc là lỗi, có hôm cắm sạc mà pin vẫn không tăng đều. Sau khi thay xong máy nhận sạc ổn hơn, họp online và trình chiếu cũng yên hơn.”
Phản hồi kỹ thuật: “Đã kiểm tra sạc, test RAM từng khe, test SSD hệ điều hành, test USB-C/HDMI, test LAN, test webcam – mic – loa và test sleep/wake nhiều chu kỳ trước khi bàn giao.”
Câu hỏi thường gặp
Vostro 5515 có phải 2 khe RAM rời hoàn toàn không?
Có. Dòng này dùng 2 khe SO-DIMM DDR4, nên có thể thử từng thanh RAM và từng khe trước khi kết luận lỗi ở main.
USB-C chập chờn có chắc chắn do mainboard laptop không?
Không. Cần loại trừ dock, cáp, màn ngoài và adapter trước. Chỉ khi đã thử thiết bị ngoài phù hợp mà cổng vẫn lỗi lặp lại thì mới ưu tiên kiểm tra sâu bo mạch chủ laptop.
Máy có sạc qua USB-C được không?
Cổng USB-C của máy hỗ trợ Power Delivery, nên khi gặp lỗi sạc hoặc xuất hình cần test cả đường sạc đầu tròn và đường USB-C để khoanh vùng chính xác.
